ЦН-15

Промислові циклони серії ЦН-15: універсальне рішення для аспірації від «АПА Інжиніринг»

Для надійного знепилення газоповітряних середовищ на підприємствах важкої, хімічної та енергетичної промисловості конструкторське бюро «АПА Інжиніринг» (Полтава) пропонує високоефективну серію циклонів ЦН-15. Це універсальне обладнання, спроєктоване для якісного уловлювання сухого незлиплого пилового осаду, що утворюється під час дроблення, агломерації, пневмотранспортування сипучих матеріалів або процесів згоряння палива.

Технічна концепція та сфера застосування

Відмінною особливістю серії ЦН-15 є вхідний патрубок, розташований під кутом 15° до горизонту. Така геометрія забезпечує оптимальне закручування вхідного потоку з мінімальними втратами кінетичної енергії, що дає змогу досягати високого ККД сепарації (85–98%) під час роботи з частинками розміром понад 10 мкм.

Наші аспіраційні установки успішно інтегруються в технологічні цикли на:

1. Металургійних комбінатах (чорна та кольорова металургія).

2. Підприємствах будівельних матеріалів (виробництво цементу, гіпсу, сухих сумішей).

3. Нафтопереробних і хімічних виробництвах.

4. Енергетичних об'єктах (очищення димових газів).

Експлуатаційні параметри та робочі умови

Ключові показники

Ефективність очищення: 85–98%.

Робочий тиск: до 5 кПа (500 кгс/м²).

Діапазон швидкостей газового потоку: 2,5–4,0 м/с.

Температурний ліміт середовища: від -40°C до +200°C.

Типорозмірний ряд: внутрішній діаметр від 300 до 2400 мм.

Інженерні особливості конструкції

Циклони «АПА Інжиніринг» виготовляються з конструкційної вуглецевої сталі (товщина основного корпусу — 3 мм, бункера — 4 мм). Ми пропонуємо гнучку систему конфігурацій:

Варіанти обертання: ліве або праве.

Типи компонування: одиночні апарати або батарейні групи (від 2 до 14 одиниць) для масштабування продуктивності до 60 000 м³/год і більше.

Спеціальне виконання: виготовлення з низьколегованих (для роботи за t < -40°C) або нержавіючих сталей (для агресивних середовищ), а також можливість бронювання зон підвищеного абразивного зношування.

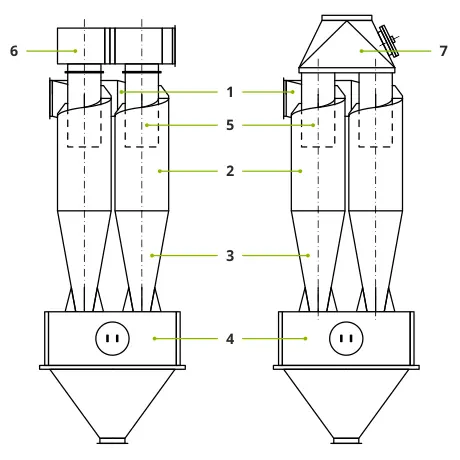

Конструктивні складові циклона ЦН 15

Модифікації та типорозміри (Короткий огляд)

Для підбору обладнання скористайтеся таблицею нижче. Ми також готові спроєктувати нестандартні циклони з відхиленнями від заводських стандартів за спеціальним замовленням.

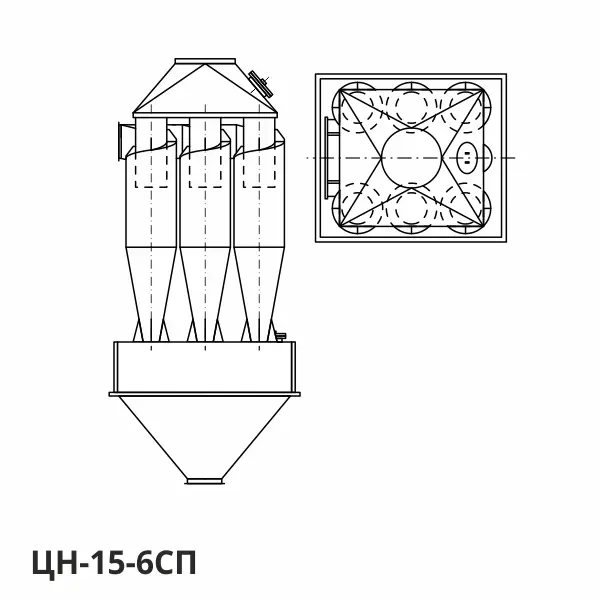

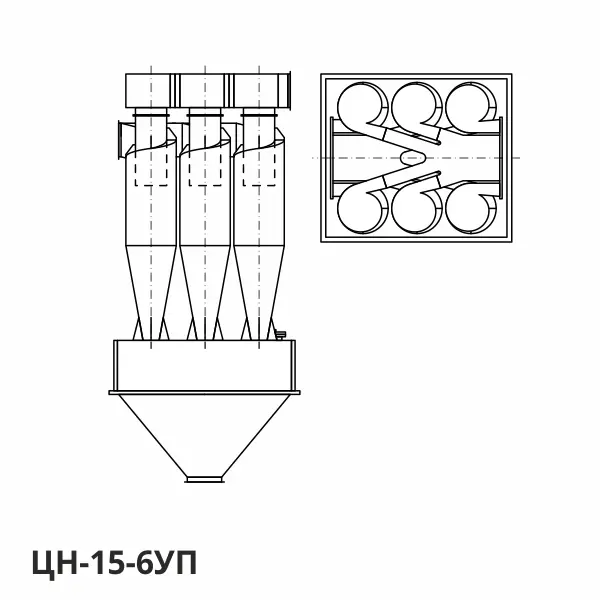

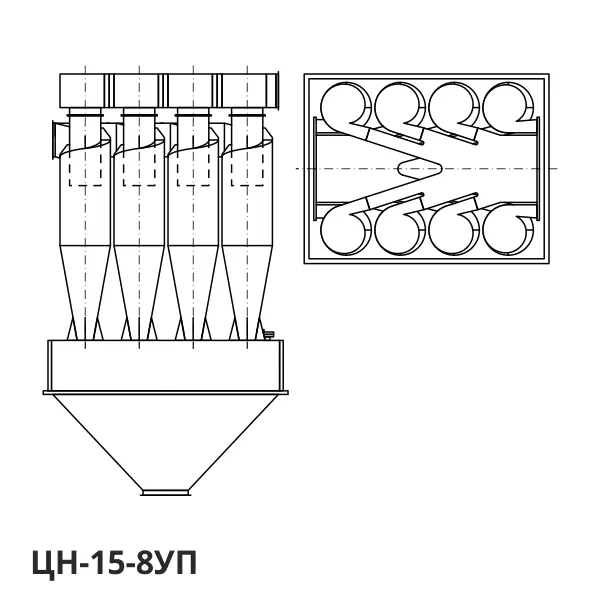

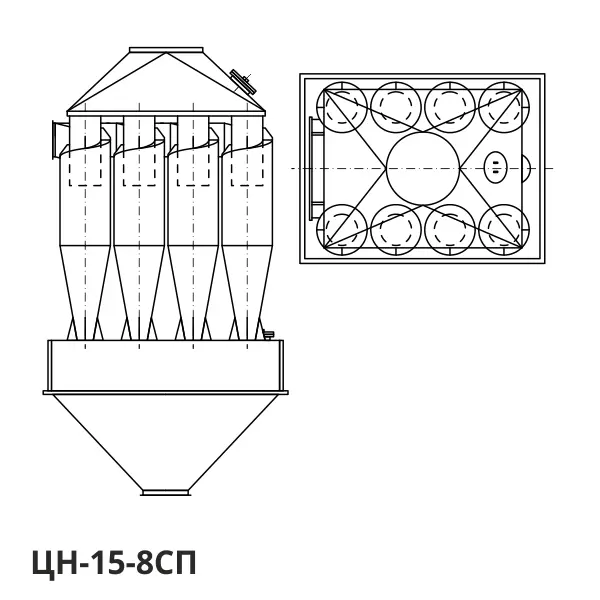

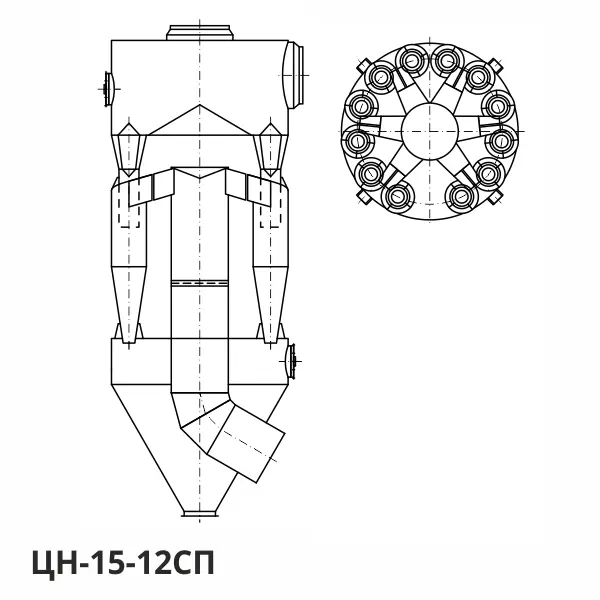

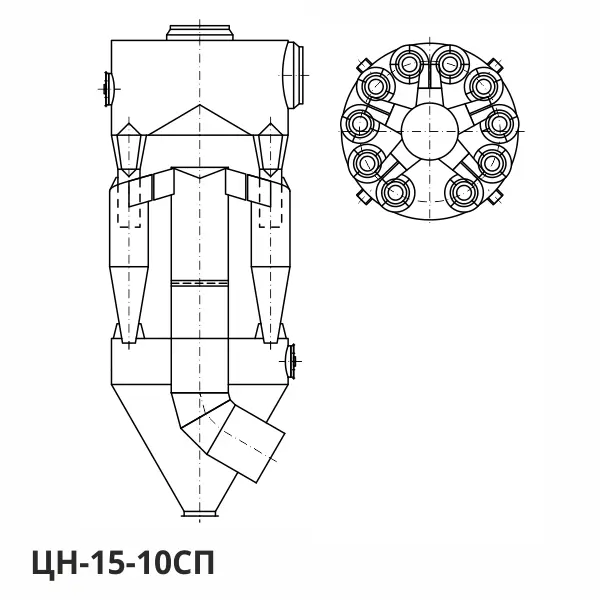

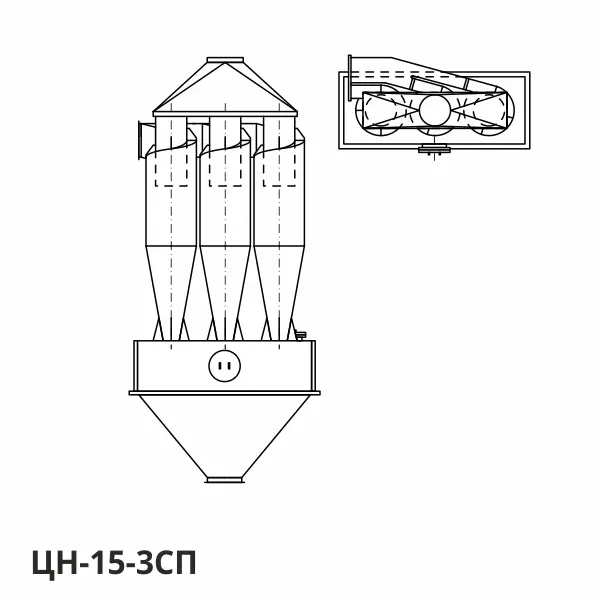

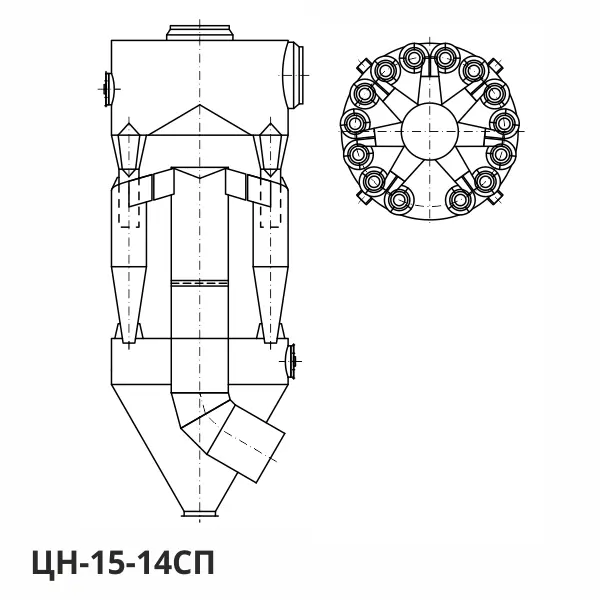

(В асортименті представлені виконання: без додаткових елементів, з равликом, з пірамідальним бункером, а також їх комбінації УП/СП).

Чому «АПА Інжиніринг»?

Гарантована якість: Кожен виріб відповідає вимогам ГОСТ. Ми забезпечуємо суворий контроль зварних швів і геометрії вузлів.

Комплектація «під ключ»: Постачаємо циклони з повним комплектом документації (паспорт, інструкція, сертифікат).

Безпека: За запитом проєктуємо пристрої у вибухозахищеному виконанні зі встановленням запобіжних клапанів.

Географія постачань: Ми успішно співпрацюємо як з українськими підприємствами, так і з міжнародними партнерами в Грузії, Молдові, країнах Балтії та інших регіонах.

Індивідуальне проєктування

Якщо стандартний розрахунок не враховує специфіку вашої системи, наше конструкторське бюро виконає проєкт будь-якої складності. Ми підберемо оптимальний аналог, розрахуємо аеродинамічний опір і виготовимо обладнання, яке ідеально «стане» на ваше виробництво.

Для розрахунку вартості та консультації з профільним інженером — в'яжіться з нашим відділом продажу. Ми цінуємо ваш вибір і ваш час!
