Електроручні вентилятори (ЕРВ 72) для захисних споруд та автономних сховищ

Призначення та концепція автономності

Головне завдання ЕРВ 72 — забезпечити примусову подачу свіжого атмосферного повітря всередину захищеного контуру, а також створення надлишкового тиску (підпору). Надлишковий тиск необхідний для того, щоб забруднене або отруєне повітря ззовні не проникало всередину сховища через дверні прорізи, люки та інженерні комунікації.

Обладнання спроєктоване для роботи у складі фільтровентиляційних установок (ФВУ). Це означає, що вентилятор має не просто переміщувати повітря, а й долати значний аеродинамічний опір, який створюється багатоступеневою системою очищення:

1. Попередні фільтри: для захисту від крупного пилу.

2. Фільтри-поглиначі: для очищення від отруйних речовин і продуктів горіння.

3. Протирадіаційні фільтри: для затримання радіоактивного пилу.

Саме здатність «прокачувати» повітряний потік через складну систему фільтрації робить ЕРВ 72 незамінним компонентом системи безпеки.

Інженерні особливості конструкції

Конструкція вентилятора ЕРВ 72 є результатом багаторічних інженерних розробок, спрямованих на досягнення максимальної надійності. В її основі лежить принцип дублювання силового приводу.

Ключові конструктивні вузли:

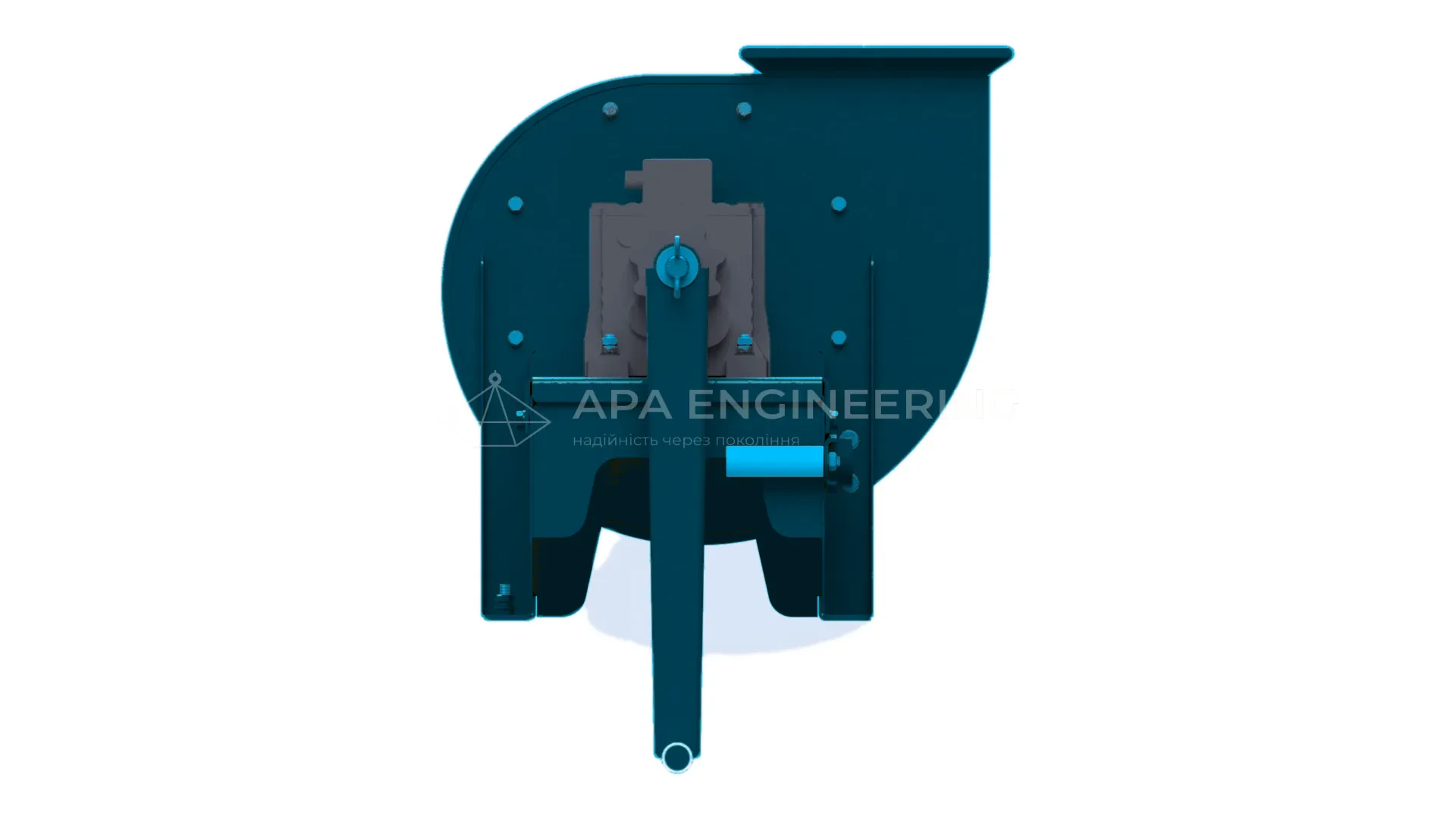

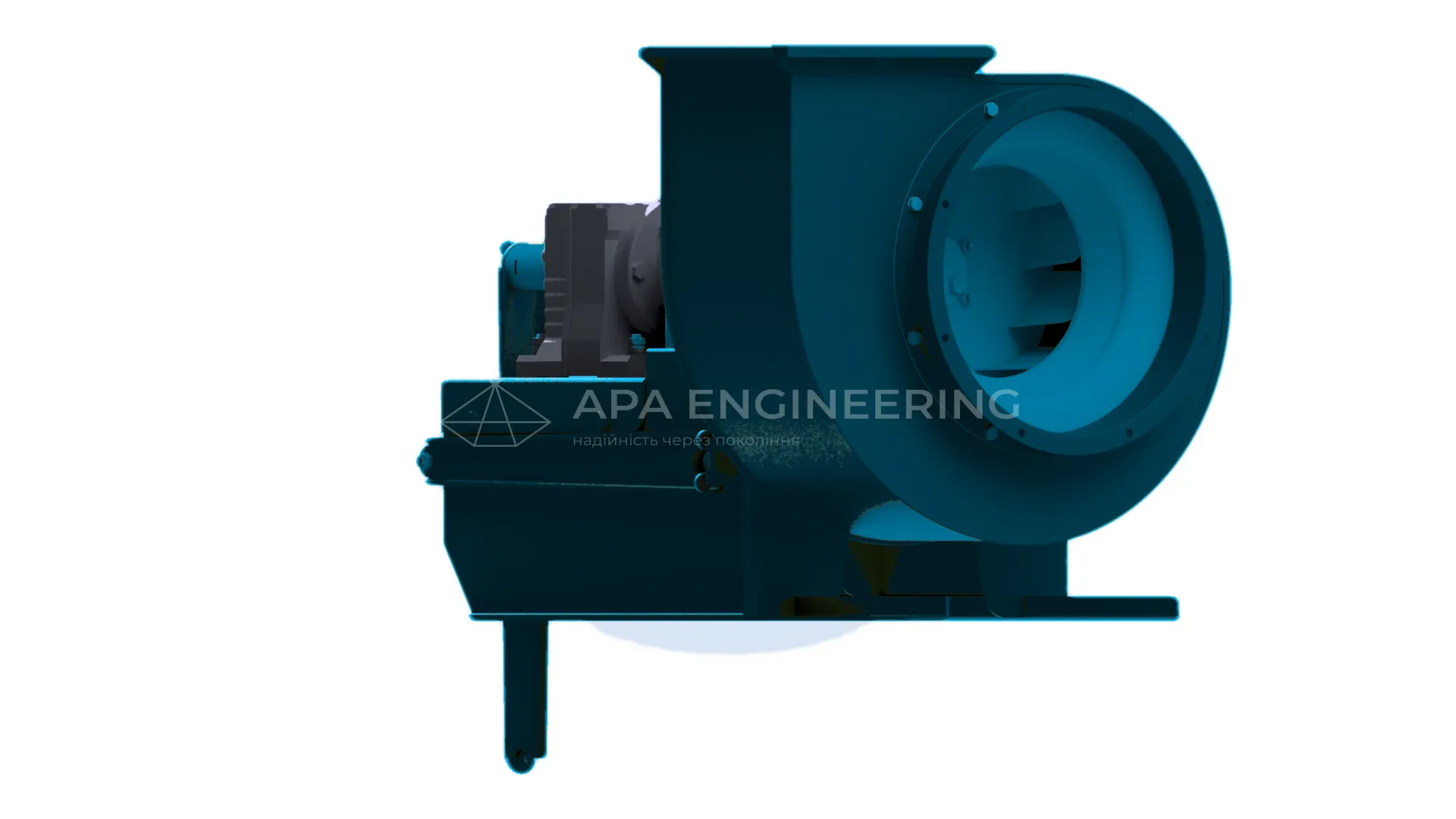

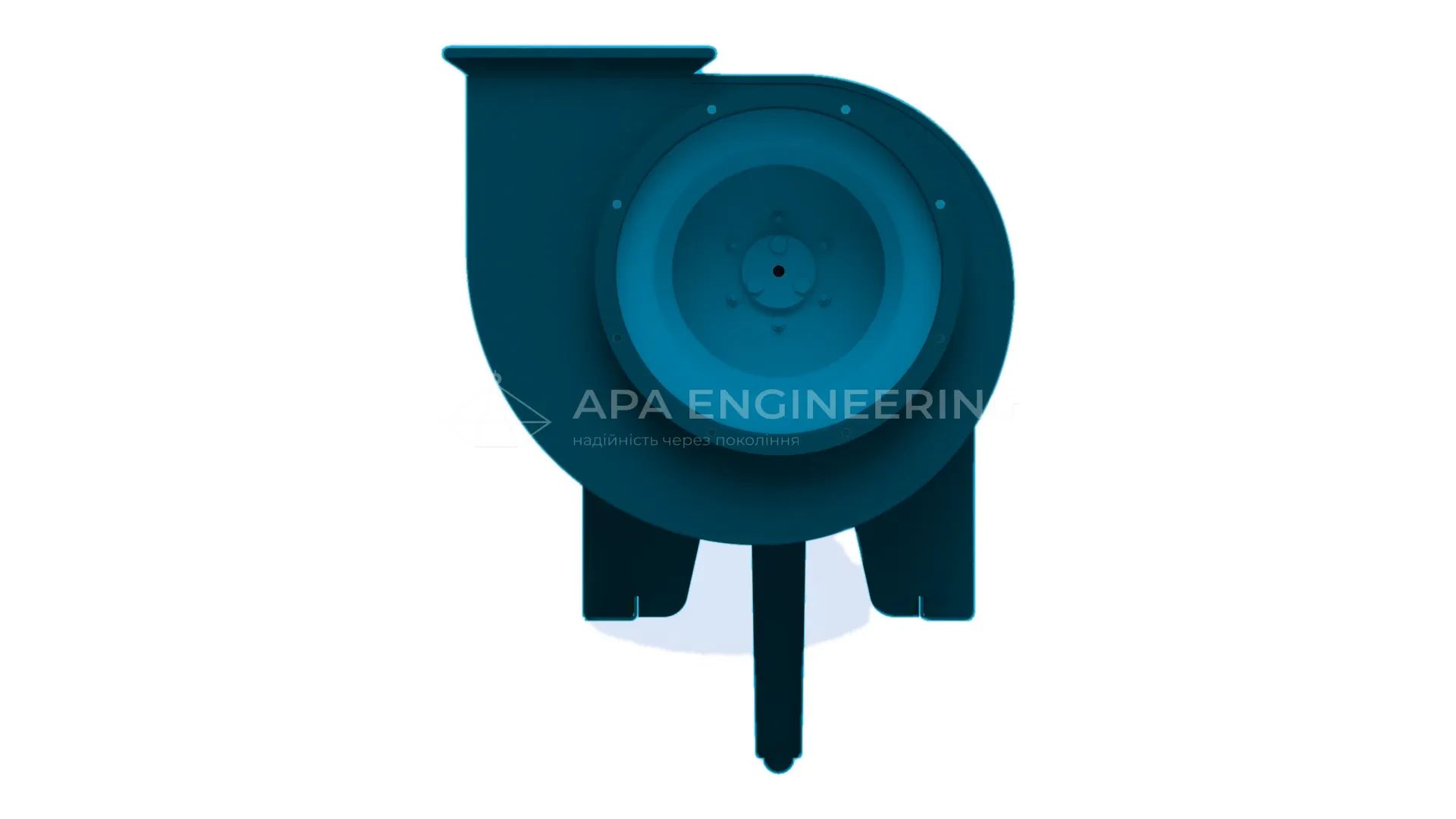

- Корпус спірального типу («равлик») виготовлений зі сталевого прокату та має можливість повороту на 360°.

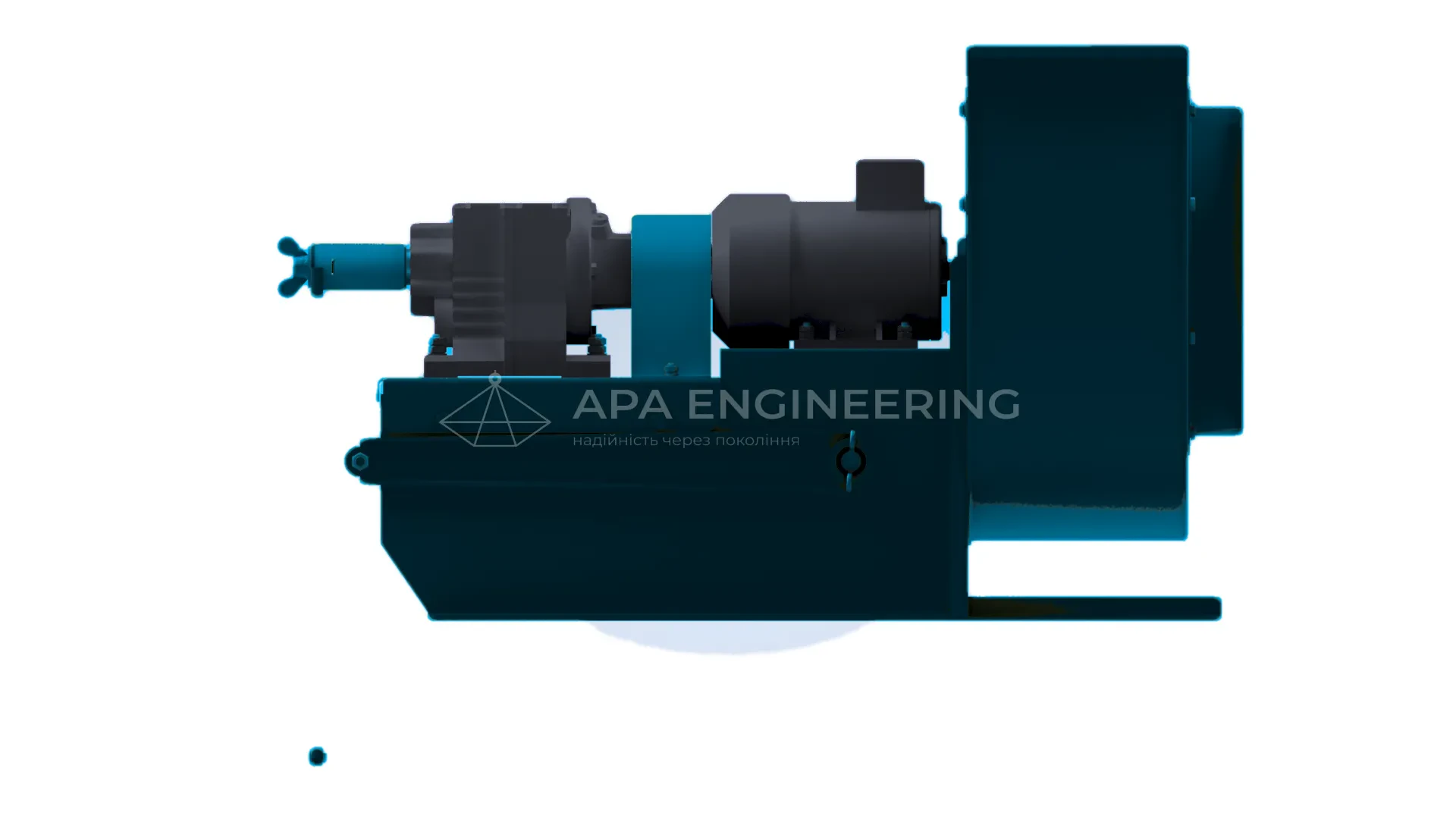

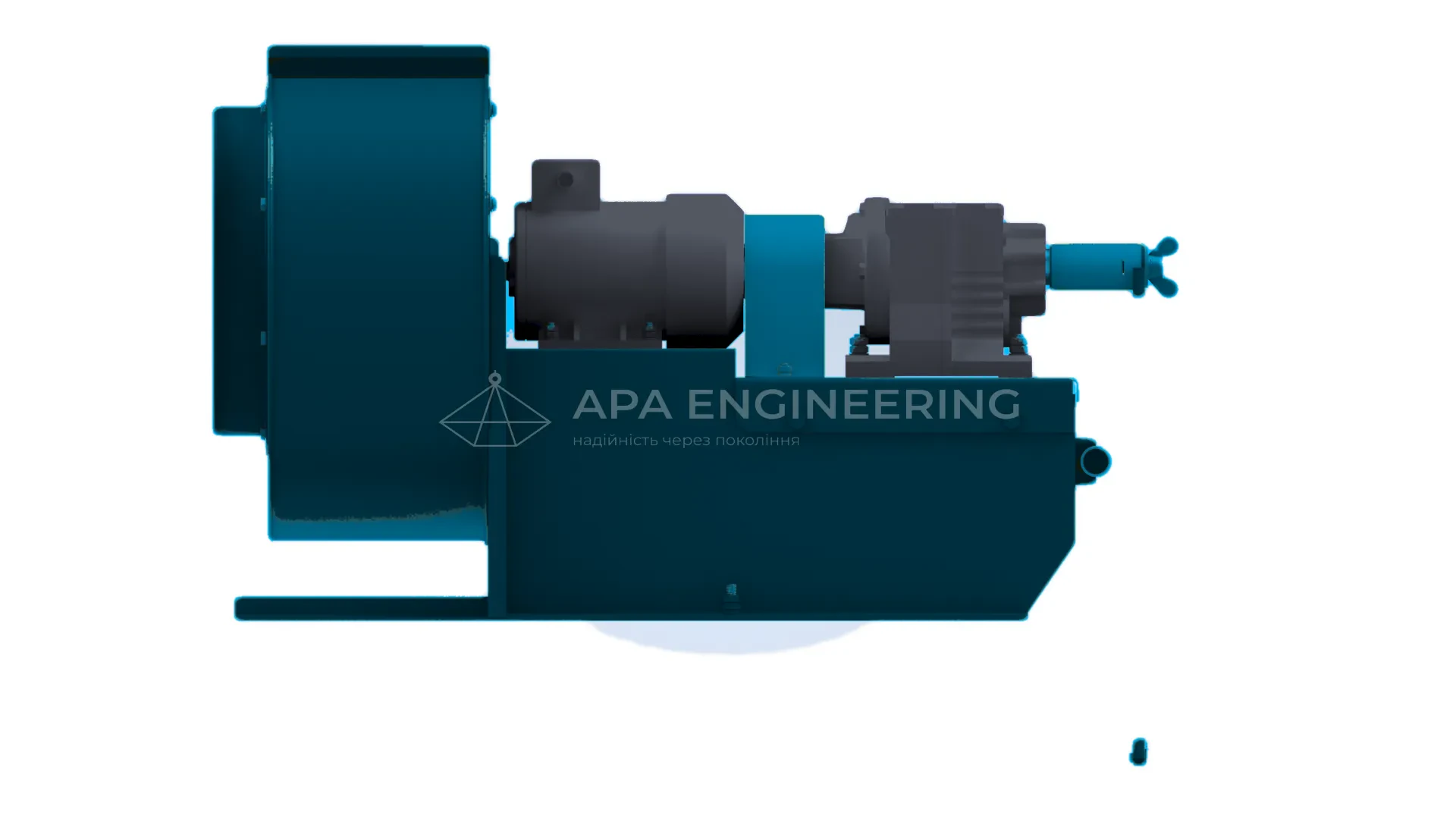

- Подвійний привід (Електричний + Ручний): це головна особливість агрегату. У штатному режимі вентилятор працює від трифазного асинхронного електродвигуна. Однак у разі відключення електроенергії оператор може миттєво перейти на ручне керування, обертаючи рукоятку механічного приводу. Система шестерень і понижувального редуктора розрахована таким чином, щоб пересічна людина могла підтримувати необхідний рівень подачі повітря без надмірних фізичних зусиль.

- Захист від агресивного середовища: порошкове покриття захищає корпус від впливу навколишнього середовища.

Модельний ряд і технічні характеристики вентиляторів ЕРВ (на базі ВЦ 4-75)

Вентилятори серії ЕРВ, створені на базі надійних радіальних вентиляторів низького тиску ВЦ 4-75, є «серцем» систем фільтровентиляції сховищ. Нижче представлено актуальний модельний ряд, який забезпечує необхідні параметри повітрообміну відповідно до нормативів цивільного захисту.

Важливі переваги:

можливість повороту корпусу на 0–360°;

ККД до 85%;

праве або ліве обертання робочого колеса;

гарантія 2 роки;

виконання за схемою №1;

трифазний двигун 380 В.

Важливість вибору якісного обладнання

У захисних спорудах цивільного захисту не існує поняття «другорядний вузол». Кожен елемент конструкції вентилятора розрахований на надійну роботу в умовах експлуатації захисних споруд. Вибір на користь продукції, що відповідає галузевим стандартам, зокрема обладнання APA ENGINEERING, — це не питання естетики чи ціни, а питання забезпечення життєздатності об'єкта за будь-яких умов.

Під час підбору конкретної моделі ЕРВ необхідно враховувати об'єм приміщення, кількість людей, які перебуватимуть в укритті, а також конфігурацію встановлених систем фільтрації. Ми готові надати професійну консультацію щодо розрахунку кратності повітрообміну та підбору обладнання, яке ідеально відповідатиме проєктній документації вашої захисної споруди.
