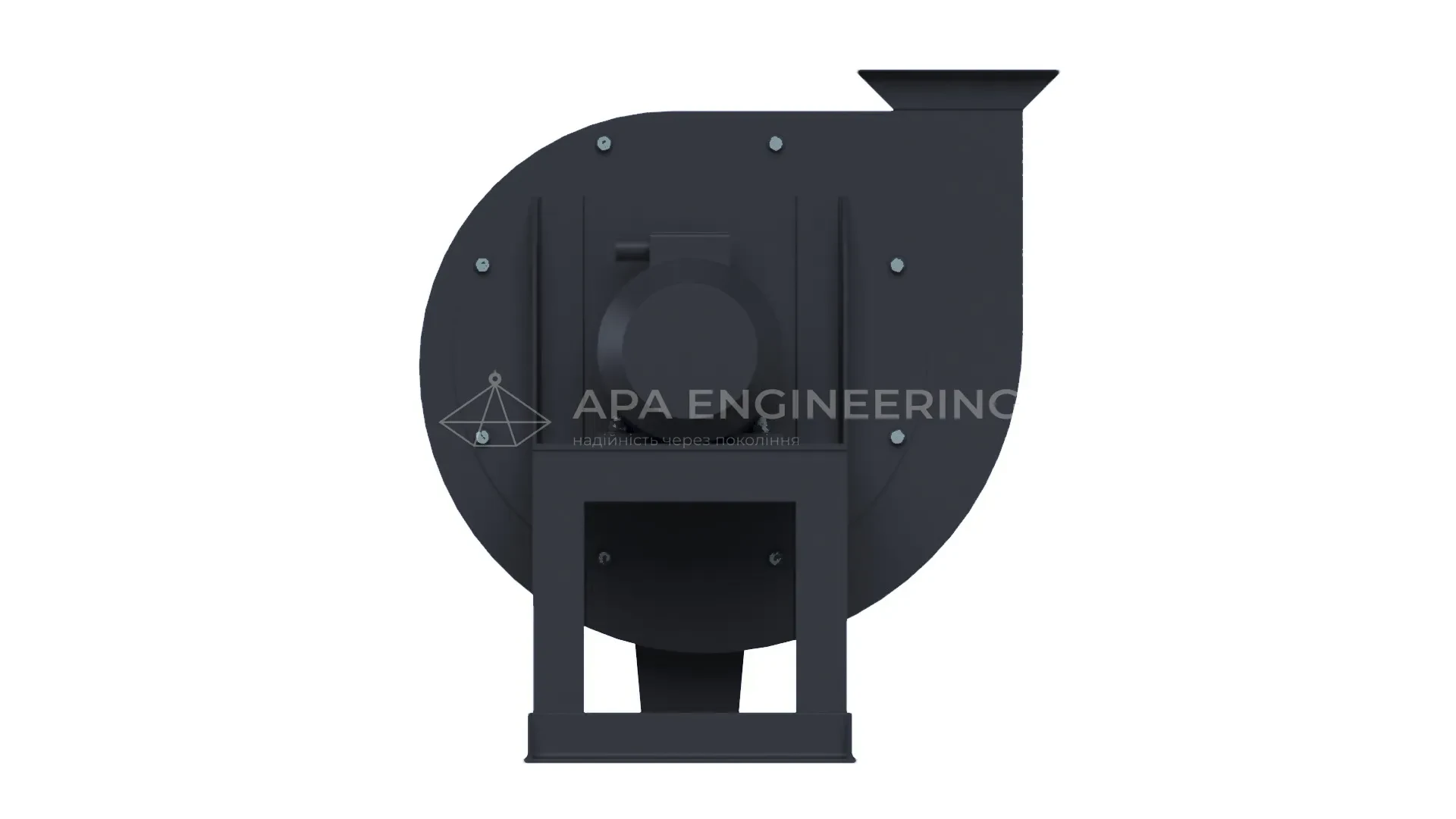

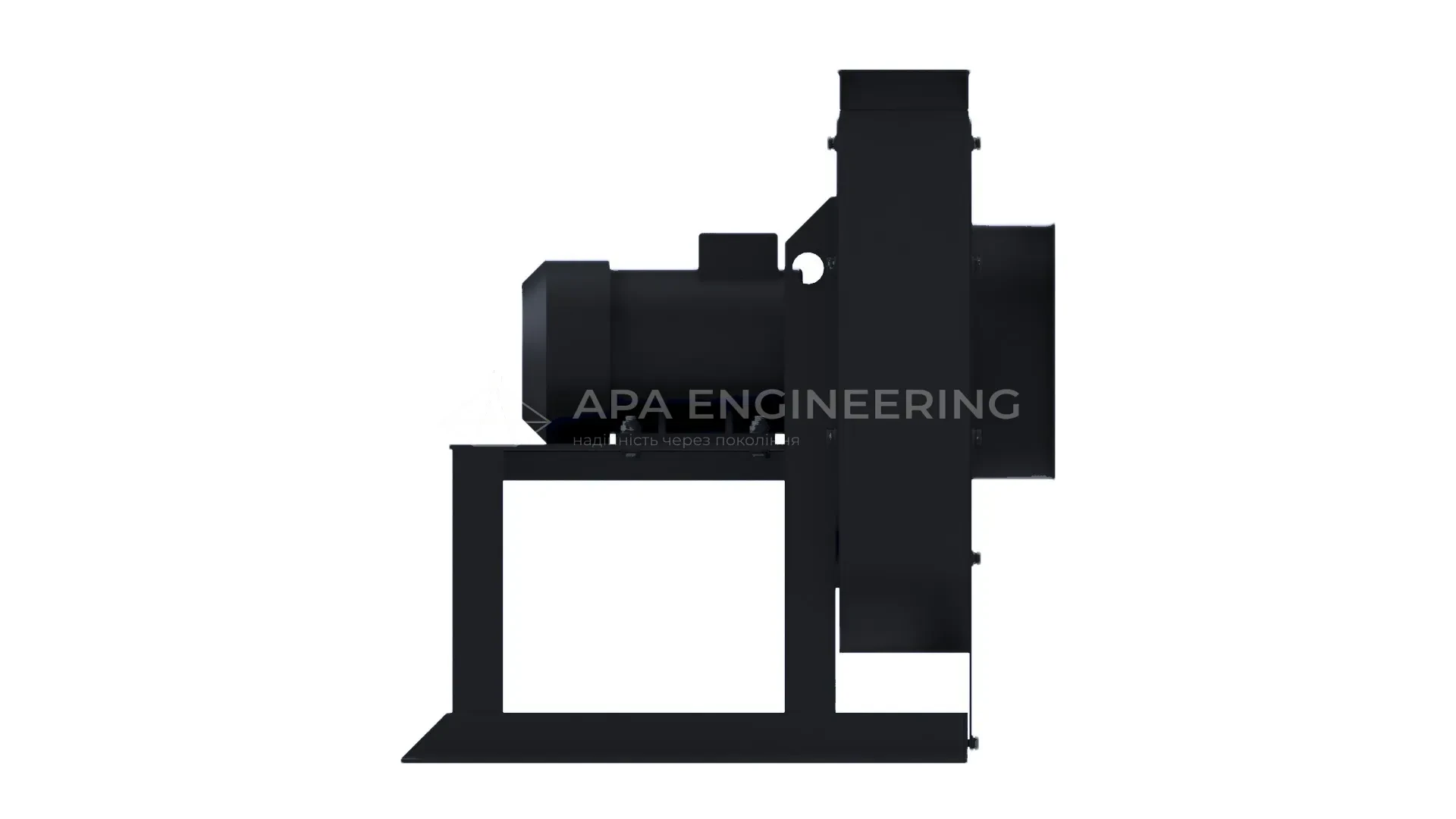

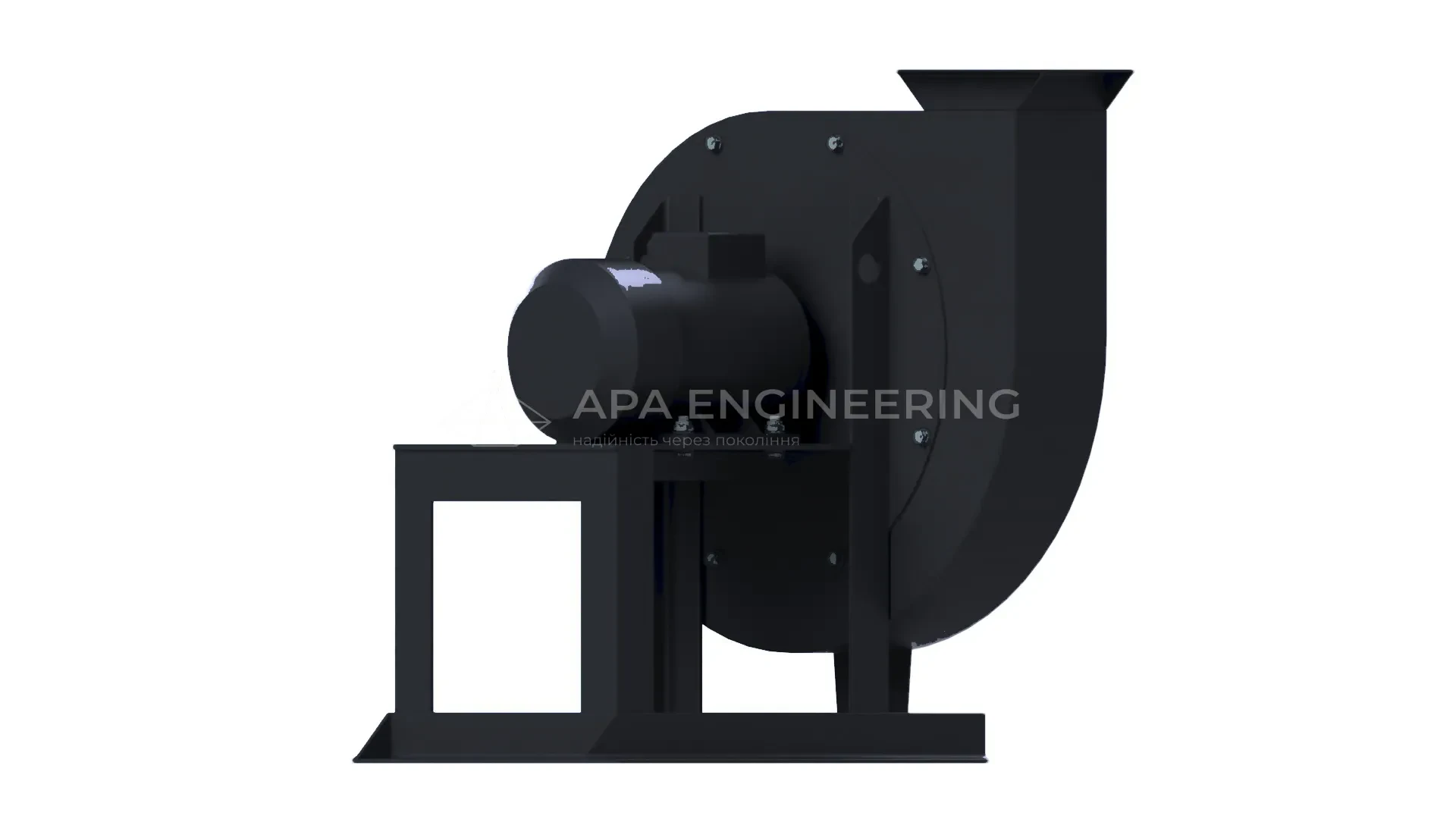

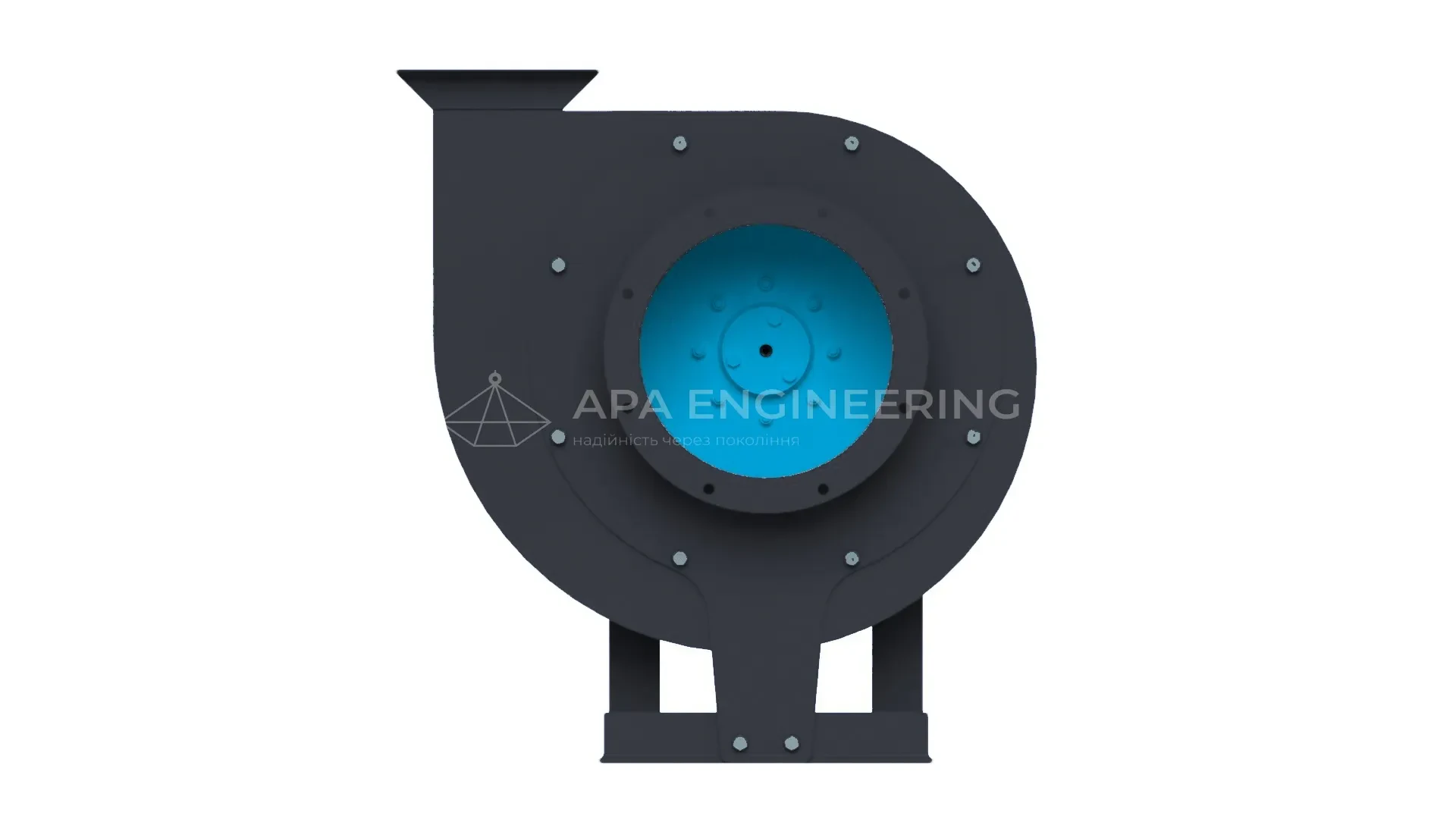

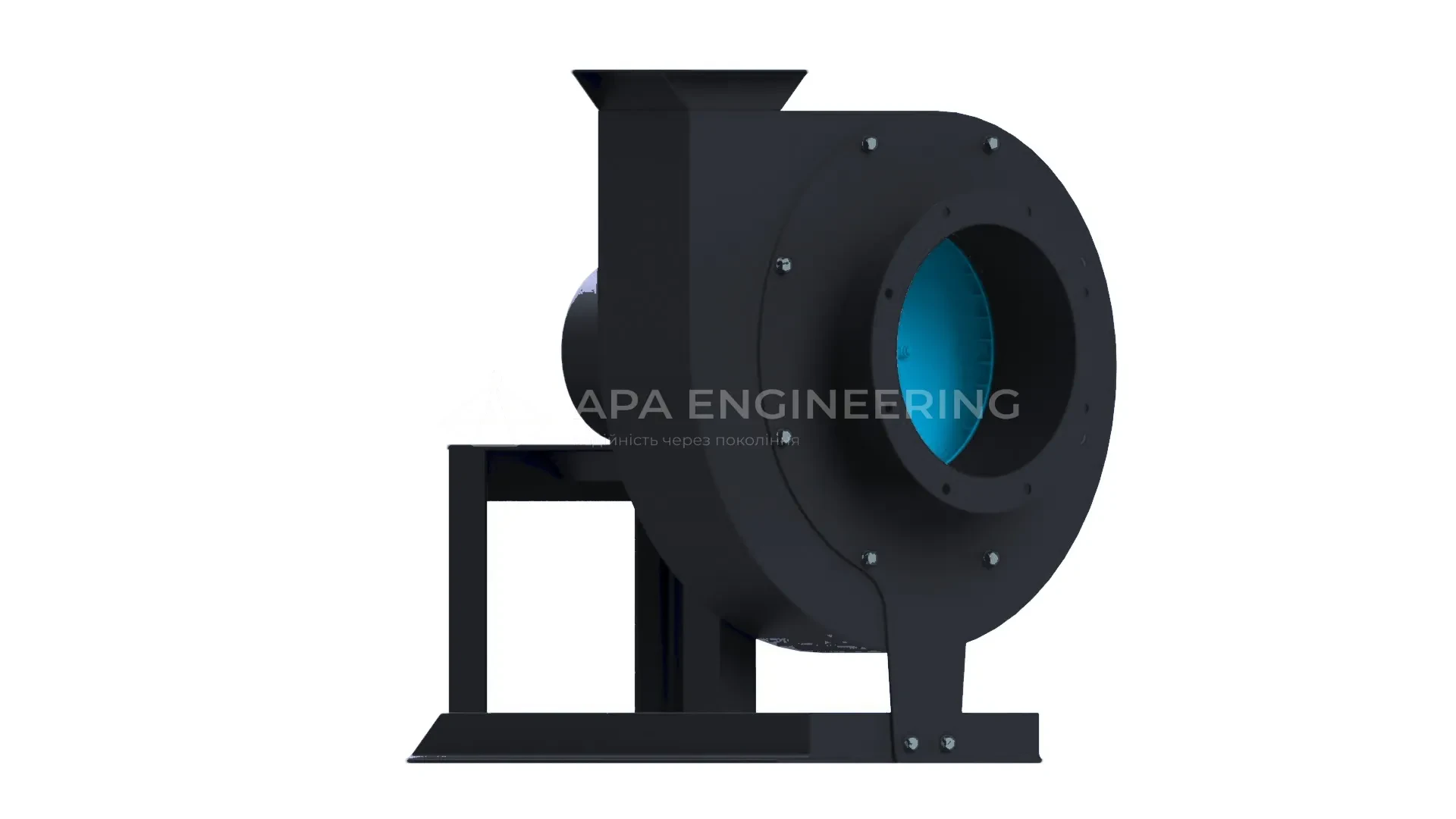

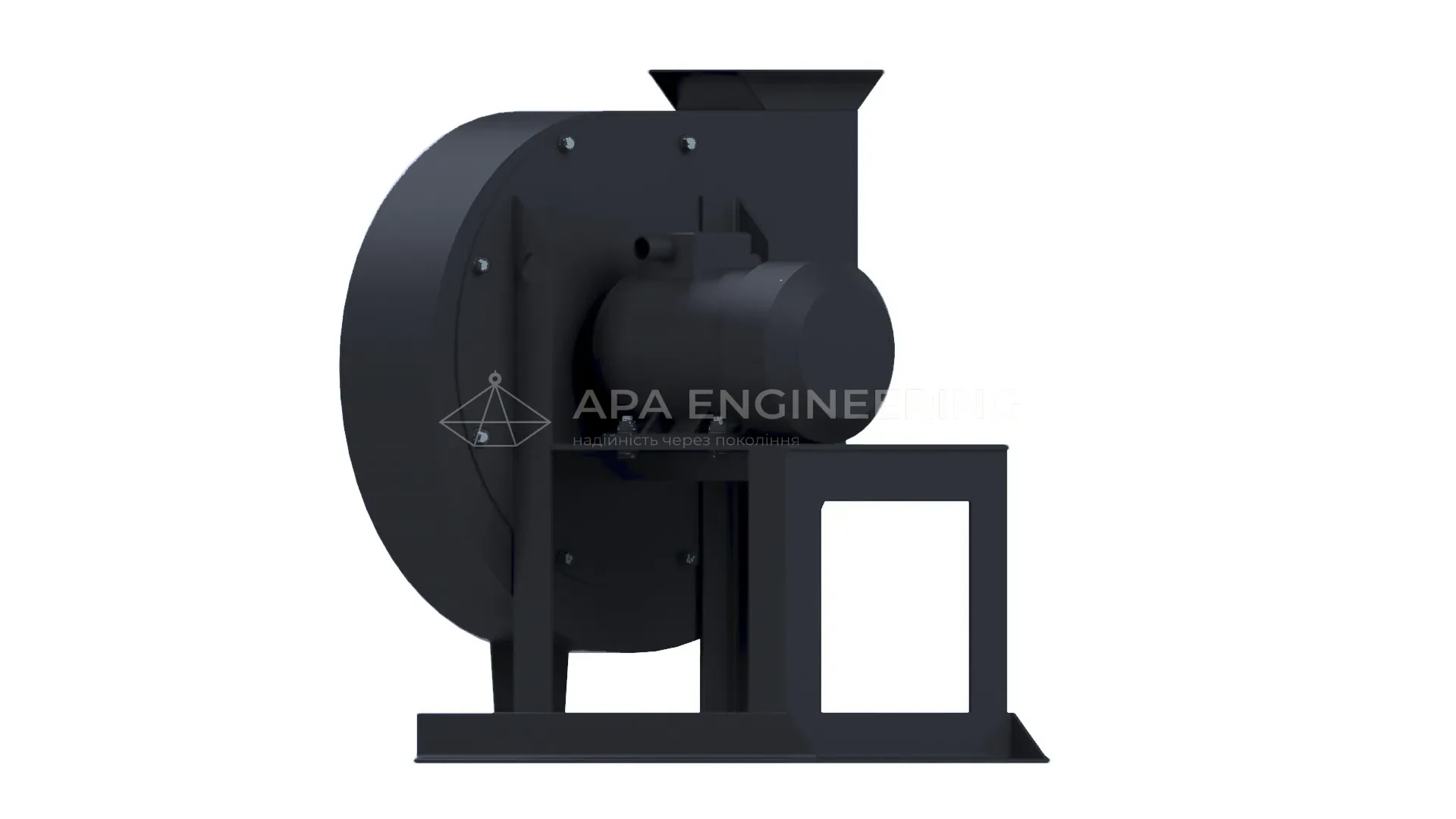

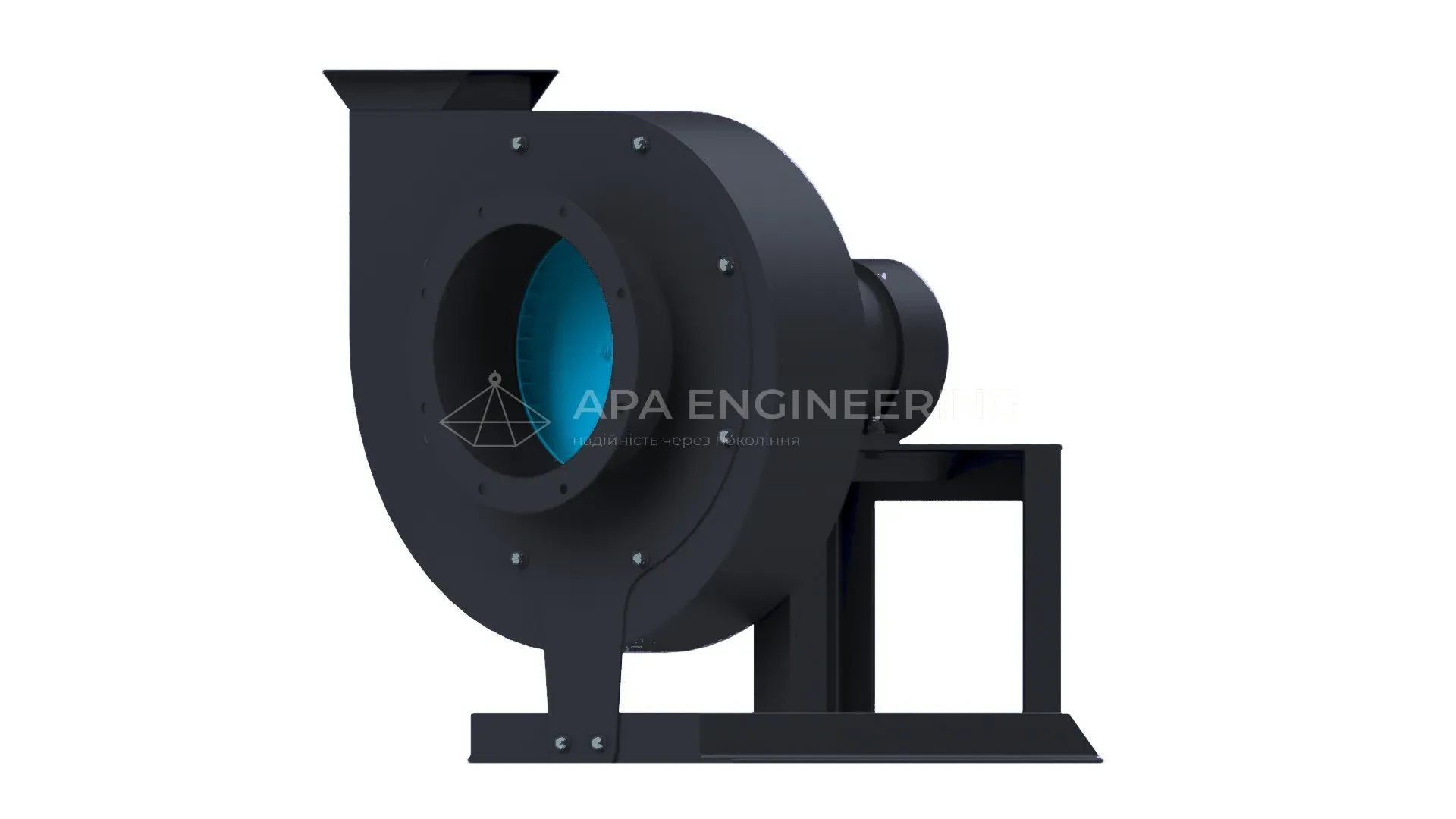

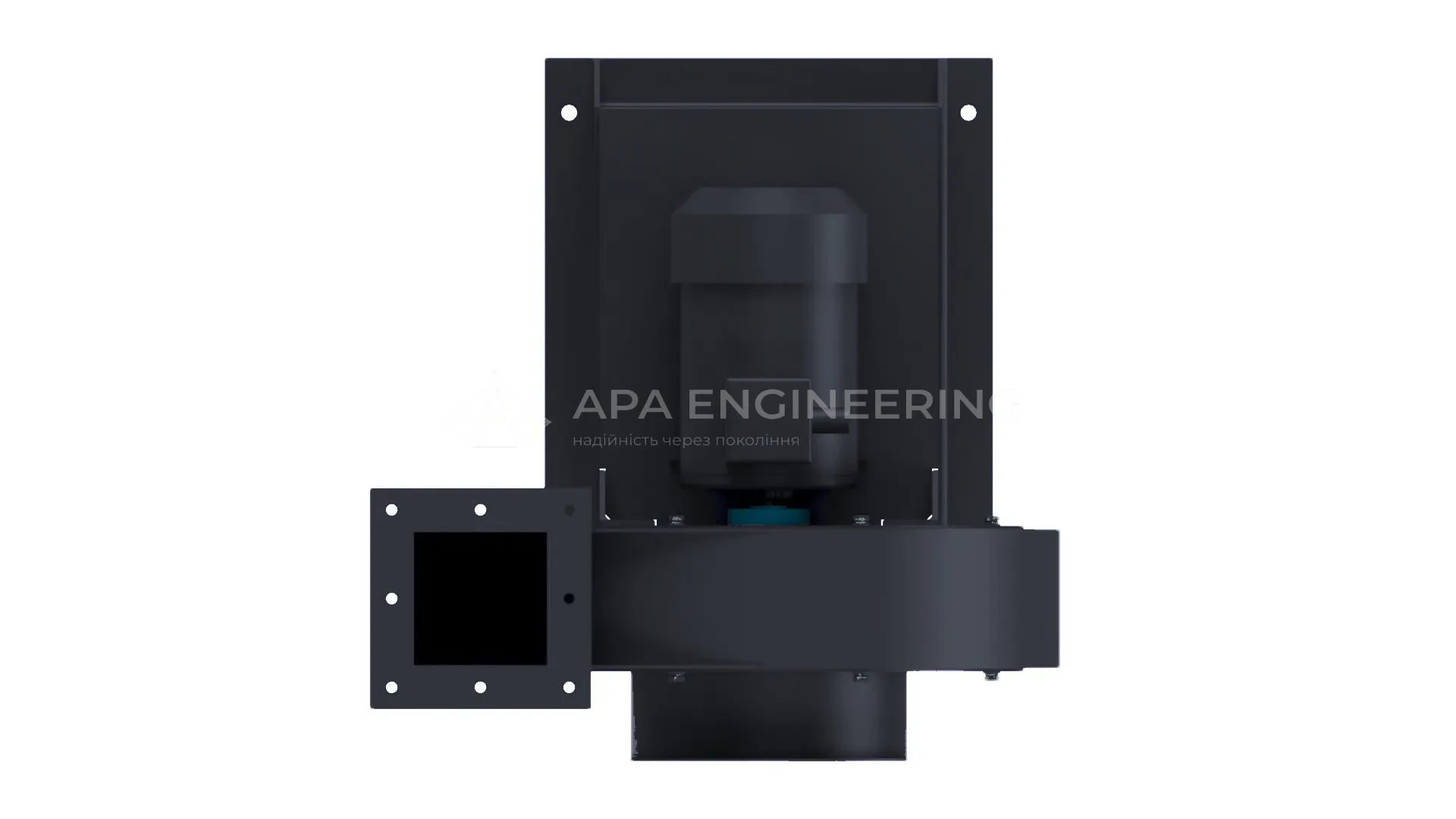

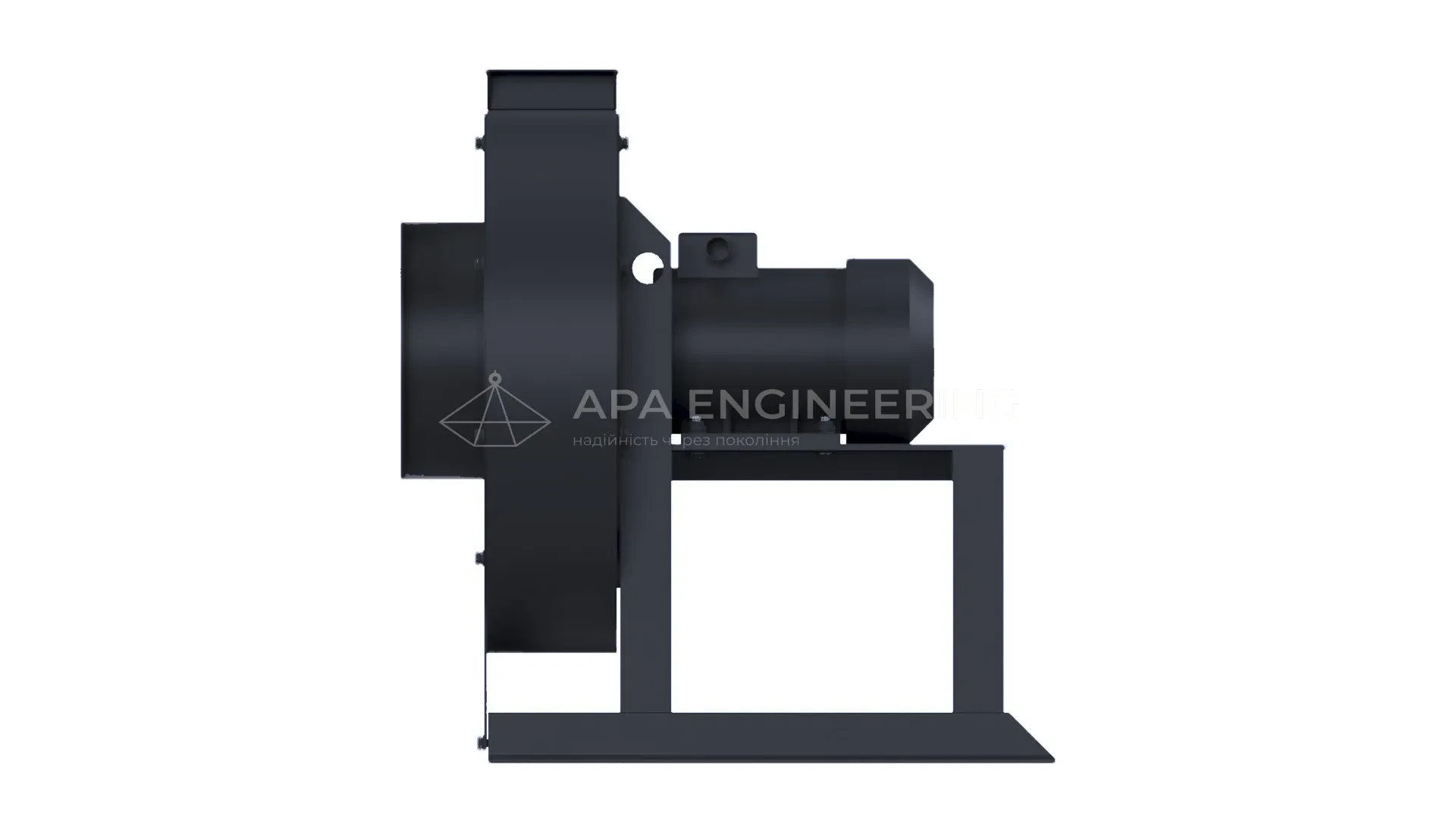

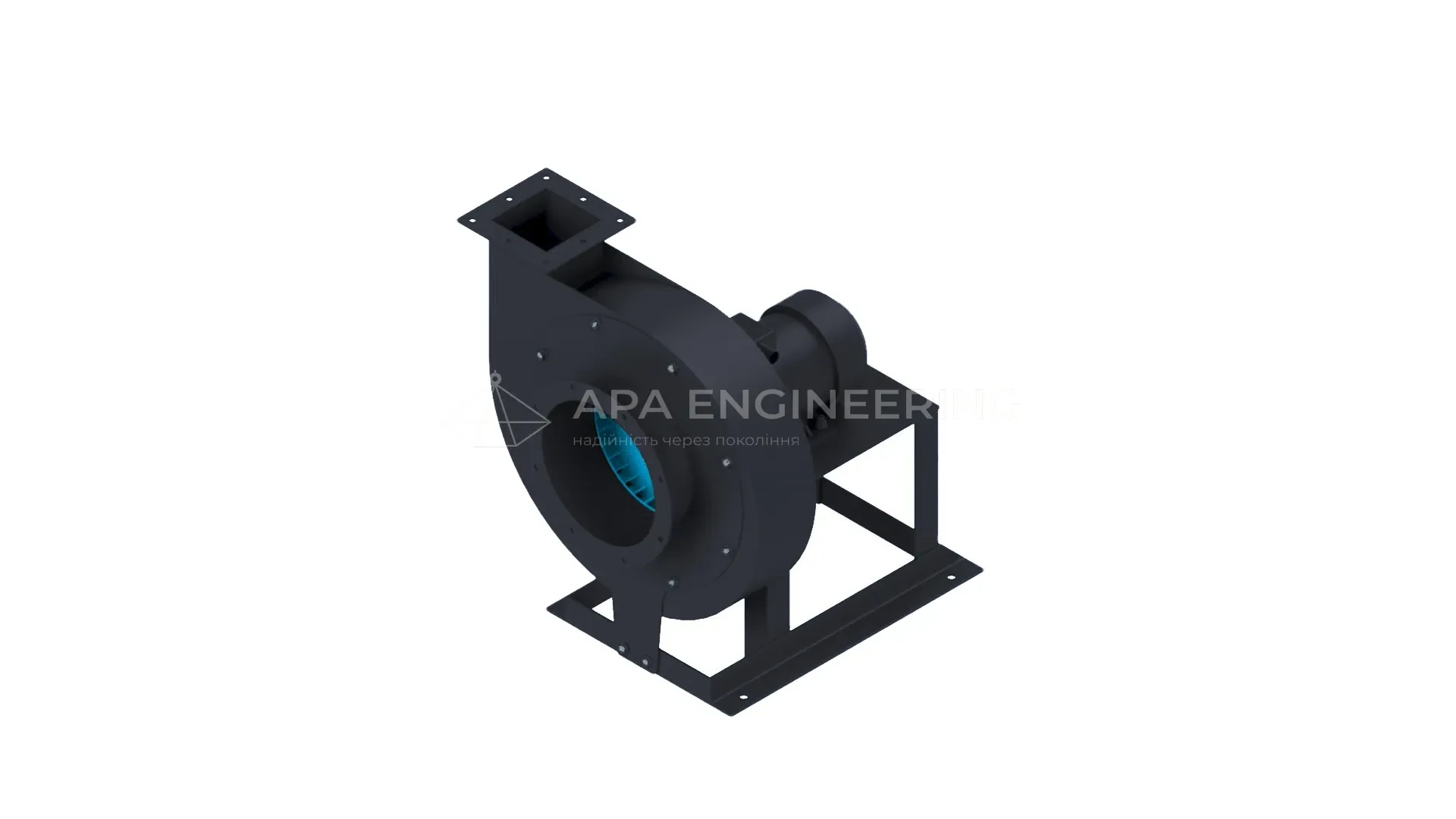

Радіальні вентилятори ВЦ 10-28
Переглянути модифікаціїХарактеристики
- Категорія: центробіжний (радіальний) вентилятор середнього тиску. Безрозмірний коефіцієнт тиску — 2,37. Показник швидкохідності — 28
- Доступні типорозміри: №2,5; №3,15; №4; №5; №6,3; №8
- Гранична температура робочого середовища: +80°С
- Обертання: праве або ліве
- Можливі кути монтажу кожуха: 0°, 90°, 180°, 270°
Опис
| ВЦ 10-28 №2,5, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 10-28 №2,5 з ел.двигуном 0.12 кВт 1500 об./хв | 570 | 470 | 1500 | 9 306,00 ₴ | ||
| ВЦ 10-28 №2,5 з ел.двигуном 0.55 кВт 3000 об./хв | — | — | 3000 | 10 981,00 ₴ | ||
| ВЦ 10-28 №2,5 з ел.двигуном 0.75 кВт 3000 об./хв | — | — | 3000 | 12 245,00 ₴ | ||
| ВЦ 10-28 №2,5 з ел.двигуном 1.10 кВт 3000 об./хв | 1050 | 1400 | 3000 | 12 808,00 ₴ | ||
| ВЦ 10-28 №2,5 з ел.двигуном 1.50 кВт 3000 об./хв | 1150 | 1300 | 3000 | 12 960,00 ₴ | ||
| ВЦ 10-28 №2,5 | |
|---|---|
| ВЦ 10-28 №2,5 з ел.двигуном 0.12 кВт 1500 об./хв | |
| Артикул | ВЦ1028250124 |
| Продуктивність | 570 |
| Тиск | 470 |
| Об./хв | 1500 |
| Ціна |
9 306,00 ₴
|
| ВЦ 10-28 №2,5 з ел.двигуном 0.55 кВт 3000 об./хв | |
| Артикул | ВЦ1028250552 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 3000 |
| Ціна |
10 981,00 ₴
|
| ВЦ 10-28 №2,5 з ел.двигуном 0.75 кВт 3000 об./хв | |
| Артикул | ВЦ1028250752 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 3000 |
| Ціна |
12 245,00 ₴
|
| ВЦ 10-28 №2,5 з ел.двигуном 1.10 кВт 3000 об./хв | |
| Артикул | ВЦ102825112 |
| Продуктивність | 1050 |
| Тиск | 1400 |
| Об./хв | 3000 |
| Ціна |
12 808,00 ₴
|
| ВЦ 10-28 №2,5 з ел.двигуном 1.50 кВт 3000 об./хв | |
| Артикул | ВЦ102825152 |
| Продуктивність | 1150 |
| Тиск | 1300 |
| Об./хв | 3000 |
| Ціна |
12 960,00 ₴
|
| ВЦ 10-28 №3,15, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 10-28 №3,15 з ел.двигуном 0.25 кВт 1500 об./хв | — | — | 1500 | 12 566,00 ₴ | ||
| ВЦ 10-28 №3,15 з ел.двигуном 0.37 кВт 1500 об./хв | 1400 | 590 | 1500 | 12 718,00 ₴ | ||
| ВЦ 10-28 №3,15 з ел.двигуном 0.55 кВт 1500 об./хв | — | — | 1500 | 13 966,00 ₴ | ||
| ВЦ 10-28 №3,15 з ел.двигуном 1.50 кВт 3000 об./хв | — | — | 3000 | 14 697,00 ₴ | ||
| ВЦ 10-28 №3,15 з ел.двигуном 2.20 кВт 3000 об./хв | — | — | 3000 | 15 611,00 ₴ | ||
| ВЦ 10-28 №3,15 з ел.двигуном АИР90L2 3.00 кВт 3000 об./хв | 2200 | 2750 | 3000 | 16 296,00 ₴ | ||
| ВЦ 10-28 №3,15 з ел.двигуном АИР100S2 4.00 кВт 3000 об./хв | 2500 | 2500 | 3000 | 19 797,00 ₴ | ||
| ВЦ 10-28 №3,15 | |
|---|---|
| ВЦ 10-28 №3,15 з ел.двигуном 0.25 кВт 1500 об./хв | |
| Артикул | ВЦ10283150254 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1500 |
| Ціна |
12 566,00 ₴
|
| ВЦ 10-28 №3,15 з ел.двигуном 0.37 кВт 1500 об./хв | |
| Артикул | ВЦ10283150374 |
| Продуктивність | 1400 |
| Тиск | 590 |
| Об./хв | 1500 |
| Ціна |
12 718,00 ₴
|
| ВЦ 10-28 №3,15 з ел.двигуном 0.55 кВт 1500 об./хв | |
| Артикул | ВЦ10283150554 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1500 |
| Ціна |
13 966,00 ₴
|
| ВЦ 10-28 №3,15 з ел.двигуном 1.50 кВт 3000 об./хв | |
| Артикул | ВЦ1028315152 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 3000 |
| Ціна |
14 697,00 ₴
|
| ВЦ 10-28 №3,15 з ел.двигуном 2.20 кВт 3000 об./хв | |
| Артикул | ВЦ1028315222 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 3000 |
| Ціна |
15 611,00 ₴
|
| ВЦ 10-28 №3,15 з ел.двигуном АИР90L2 3.00 кВт 3000 об./хв | |
| Артикул | ВЦ102831532 |
| Продуктивність | 2200 |
| Тиск | 2750 |
| Об./хв | 3000 |
| Ціна |
16 296,00 ₴
|
| ВЦ 10-28 №3,15 з ел.двигуном АИР100S2 4.00 кВт 3000 об./хв | |
| Артикул | ВЦ102831542 |
| Продуктивність | 2500 |
| Тиск | 2500 |
| Об./хв | 3000 |
| Ціна |
19 797,00 ₴
|
| ВЦ 10-28 №4, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 10-28 №4 з ел.двигуном 2.20 кВт 1500 об./хв | 3800 | 400 | 1500 | 26 208,00 ₴ | ||
| ВЦ 10-28 №4 з ел.двигуном АД132М2 11.00 кВт 3000 об./хв | 5000 | 4400 | 3000 | 38 982,00 ₴ | ||
| ВЦ 10-28 №4 | |
|---|---|
| ВЦ 10-28 №4 з ел.двигуном 2.20 кВт 1500 об./хв | |
| Артикул | ВЦ10284224 |
| Продуктивність | 3800 |
| Тиск | 400 |
| Об./хв | 1500 |
| Ціна |
26 208,00 ₴
|
| ВЦ 10-28 №4 з ел.двигуном АД132М2 11.00 кВт 3000 об./хв | |
| Артикул | ВЦ10284112 |
| Продуктивність | 5000 |
| Тиск | 4400 |
| Об./хв | 3000 |
| Ціна |
38 982,00 ₴
|
| ВЦ 10-28 №5, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 10-28 №5 з ел.двигуном 5.50 кВт 1500 об./хв | 6000 | 1430 | 1500 | 47 288,00 ₴ | ||
| ВЦ 10-28 №5 з ел.двигуном АД180М2 30.00 кВт 3000 об./хв | — | — | 3000 | 87 650,00 ₴ | ||
| ВЦ 10-28 №5 з ел.двигуном АД200М2 37.00 кВт 3000 об./хв | 9900 | 6800 | 3000 | 101 748,00 ₴ | ||
| ВЦ 10-28 №5 | |
|---|---|
| ВЦ 10-28 №5 з ел.двигуном 5.50 кВт 1500 об./хв | |
| Артикул | ВЦ10285554 |
| Продуктивність | 6000 |
| Тиск | 1430 |
| Об./хв | 1500 |
| Ціна |
47 288,00 ₴
|
| ВЦ 10-28 №5 з ел.двигуном АД180М2 30.00 кВт 3000 об./хв | |
| Артикул | ВЦ10285302 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 3000 |
| Ціна |
87 650,00 ₴
|
| ВЦ 10-28 №5 з ел.двигуном АД200М2 37.00 кВт 3000 об./хв | |
| Артикул | ВЦ10285372 |
| Продуктивність | 9900 |
| Тиск | 6800 |
| Об./хв | 3000 |
| Ціна |
101 748,00 ₴
|
Огляд центробіжних вентиляторів ВЦ 10-28 (ВР 200-28)
Загальні дані
- вентилятори центробіжні середнього тиску;
- матеріал - вуглецева сталь
(алюміній, нержавіюча сталь, різнорідні метали - під замовлення); - покриття вентилятора - порошкове фарбування;
- кількість лопаток робочего колеса - 48 шт.;
- лопатки загнуті вперед;
- праве або ліве обертання;
- є можливість повороту корпуса від 0 до 360° (крок 45°);
- схема виконання №1 (робоче колесо на валу двигуна);
- електродвигун загальнопромисловий (вибухозахищений - під замовлення);
- напруга мережі 380 В;
- гарантія 2 роки.
Застосування ВЦ 10-28
ВЦ 10-28 – промислові центробіжні вентилятори для приточно-витяжних систем вентиляції, кондиціонування та переміщення газо-повітряних сумішей на виробництві.
Призначені для роботи з повітрям та неагресивними газами, допускають пил і дрібні частинки до 100 мг/м³, без липких і волокнистих домішок. Забезпечують надійну, ефективну та довговічну роботу у промислових умовах.
Напрям обертання вентилятора ВЦ 10-28 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 10-28 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 10-28 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрям обертання
Напрям корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА часовою стрілкою
- обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ часової стрілки
Кути повороту корпуса ВЦ 10-28
Усі центробіжні вентилятори ВЦ 10-28 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і воздуховодів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° та 315°.
Відцентровий вентилятор ВЦ 10-28: ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Відцентрований вентилятор ВЦ 10-28 – один із найпопулярніших і найзатребуваніших вентиляторів на ринку України. Модельний ряд включає всі необхідні типорозміри для організації систем вентиляції будь-якої складності. Висока якість, оптимальна ціна, відповідність стандартам ГОСТ, ДСТУ та ISO, а також перевірена випробуваннями надійність роблять вентилятори АПА ІНЖИНІРИНГ вибором професіоналів і постійних клієнтів.
Чому обирають ВЦ 10-28 від АПА ІНЖИНІРИНГ:
- Електродвигуни преміальної якості;
- Високоточне статичне та динамічне балансування;
- Покриття порошково-полімерною фарбою;
- При необхідності – підшипникові вузли SNR;
- Після випробувань – підтвердження Відділу Технічного Контролю (ВТК);
- Поставляються з паспортом та докладною інструкцією для експлуатації, транспортування та зберігання;
- Гарантія на 2 роки.
Серія ВЦ 10-28 залишається основною у всіх країнах СНД. Вентилятори постачаються як на внутрішній ринок України, так і на експорт – до Казахстану, Туркменістану, Грузії та Молдови. Наші фахівці допомагають з оформленням митних документів і доставкою.
Популярні моделі завжди в наявності на складі, тож придбати ВЦ 10-28 можна швидко та зручно: заповніть форму замовлення на сайті, зателефонуйте +380 (98) 765 43 21 або надішліть запит на apa.eng.info@gmail.com Наші менеджери оперативно опрацюють замовлення та нададуть консультацію.
АПА ІНЖИНІРИНГ пропонує найвигідніші умови: доступна ціна, наявність на складі, швидке виготовлення та доставка по Україні, зручні умови оплати. Для постійних клієнтів діють оптові ціни та накопичувальні знижки.
Ми цінуємо Ваш вибір і гарантуємо найвищу якість вентиляційного обладнання.
