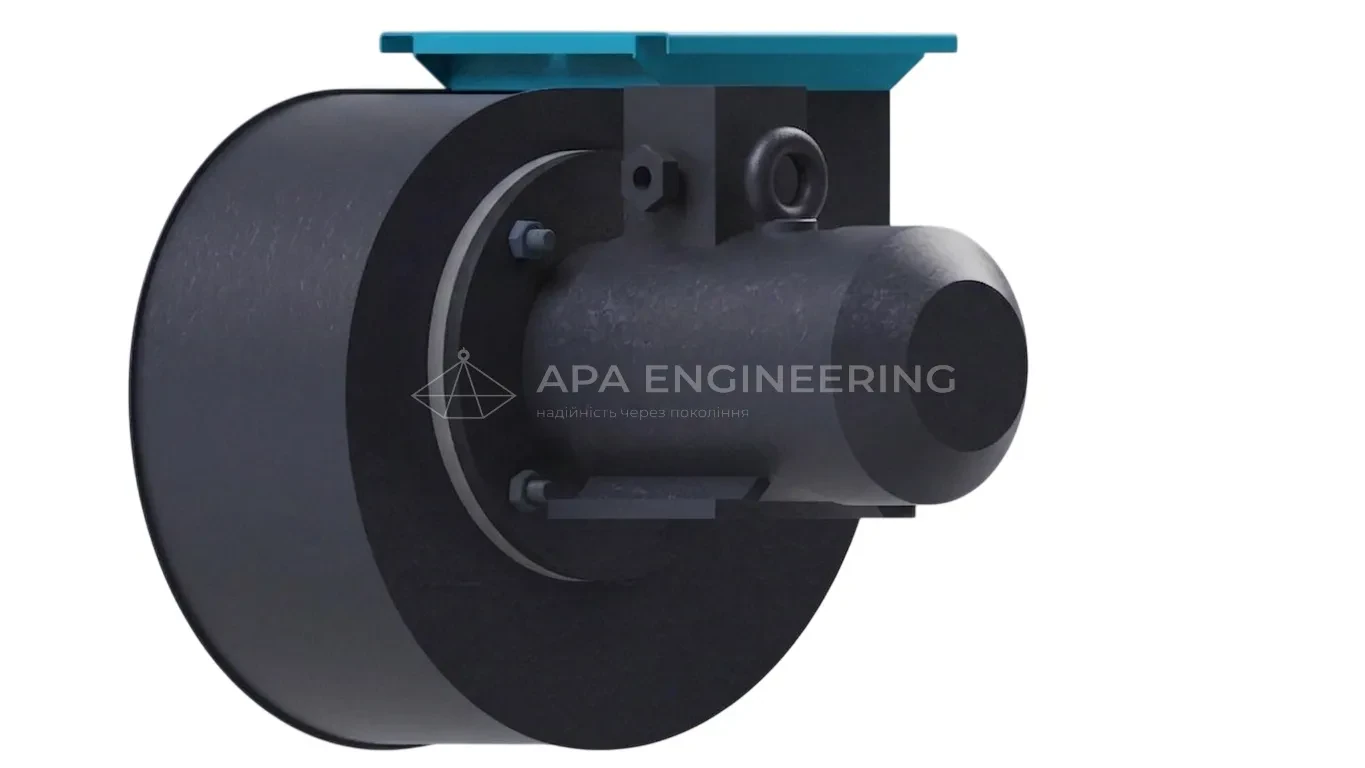

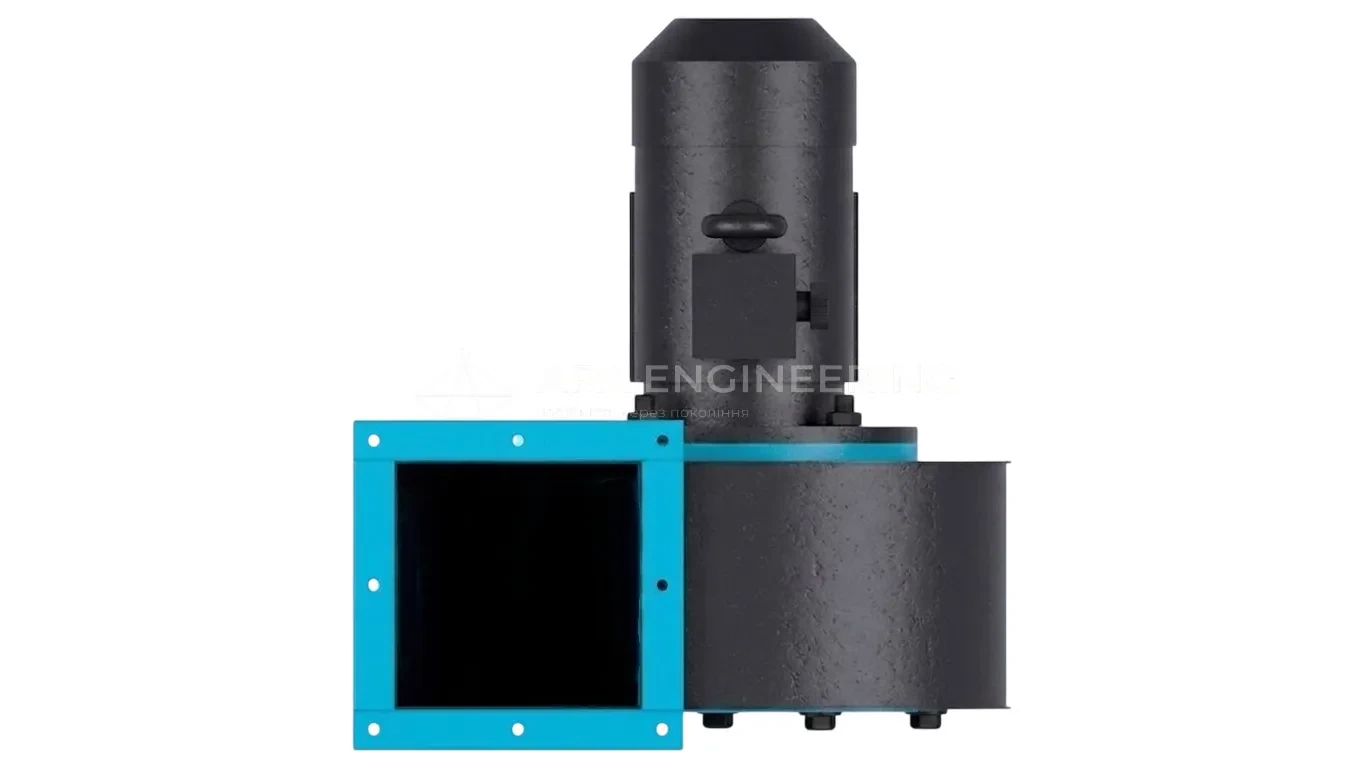

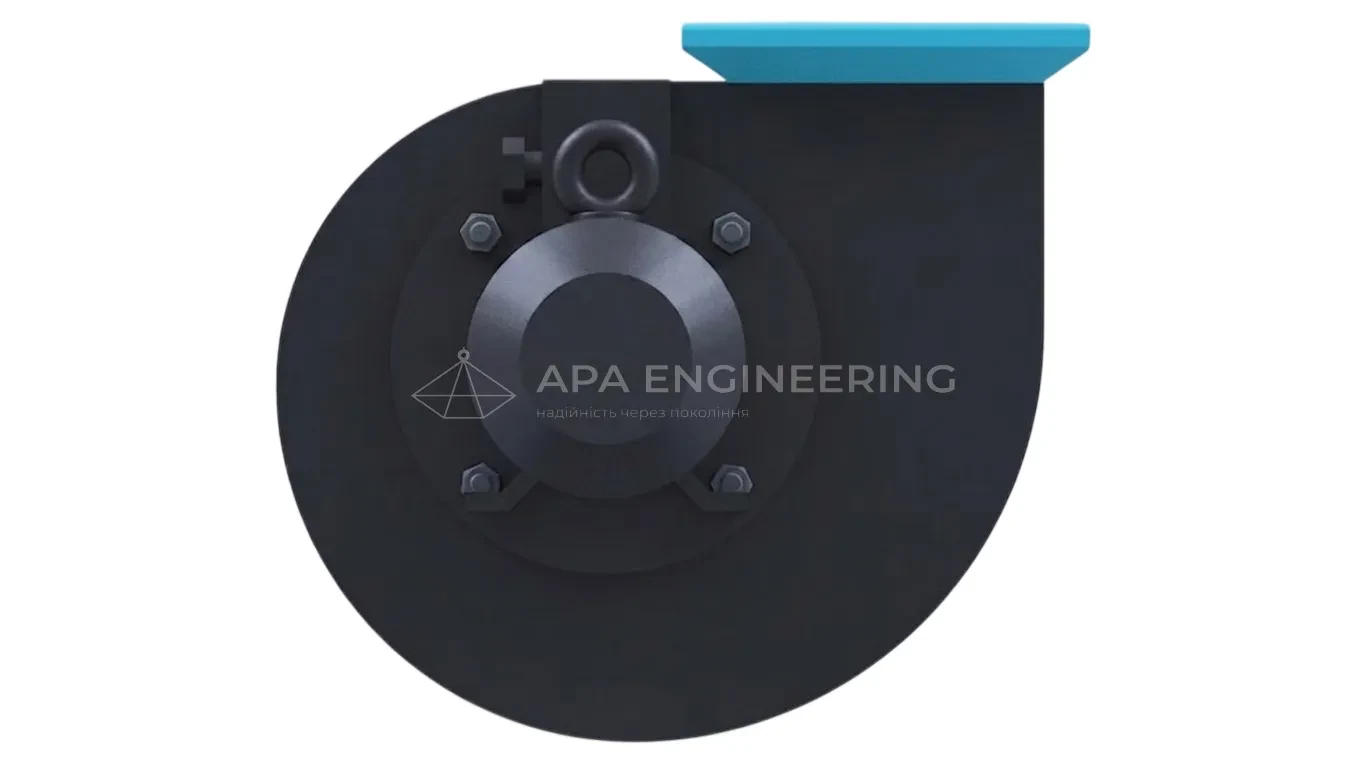

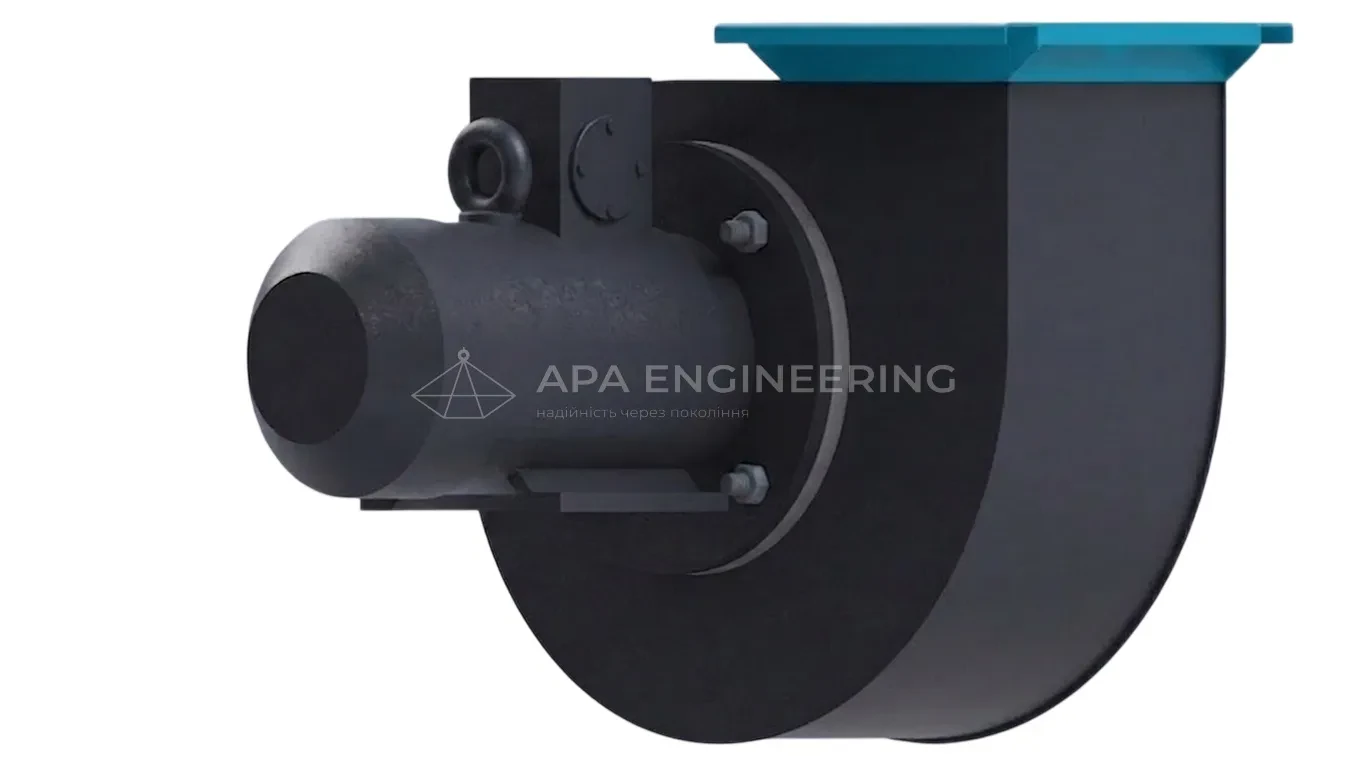

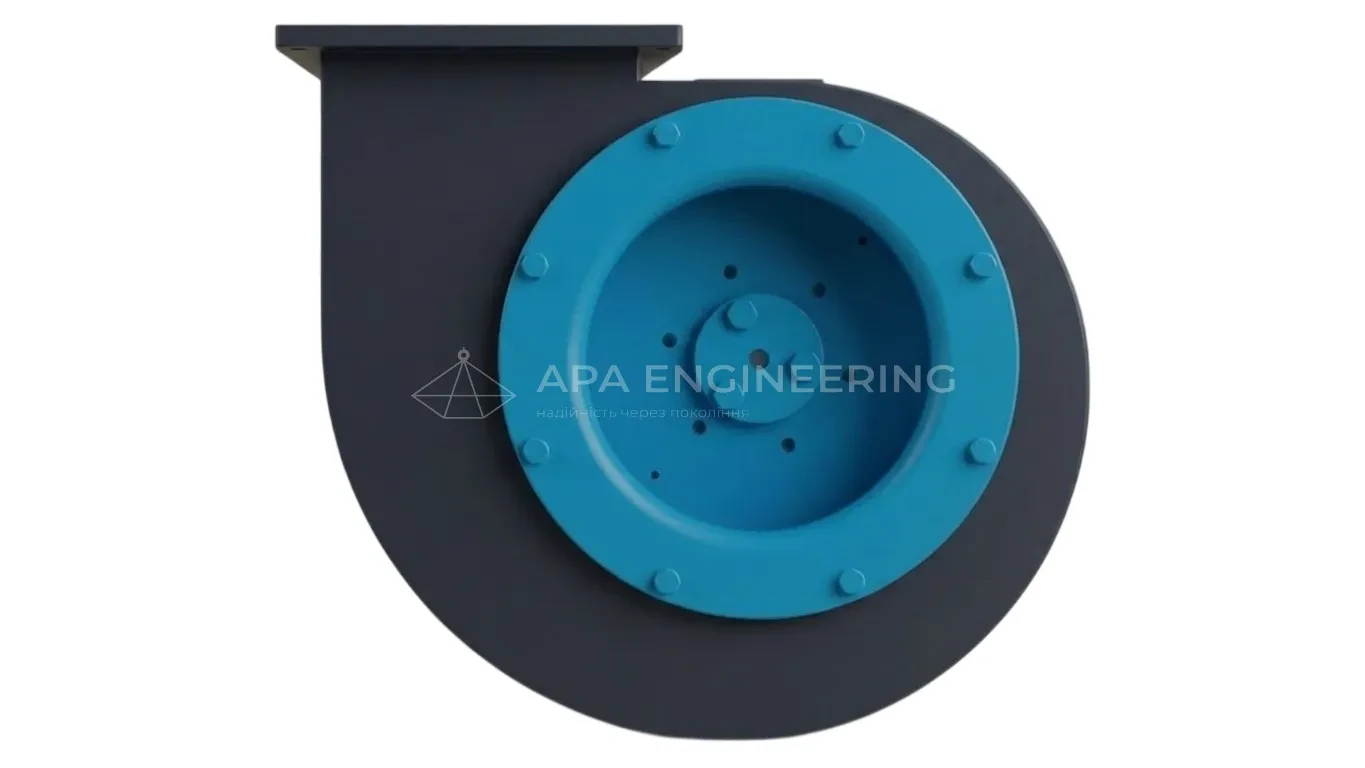

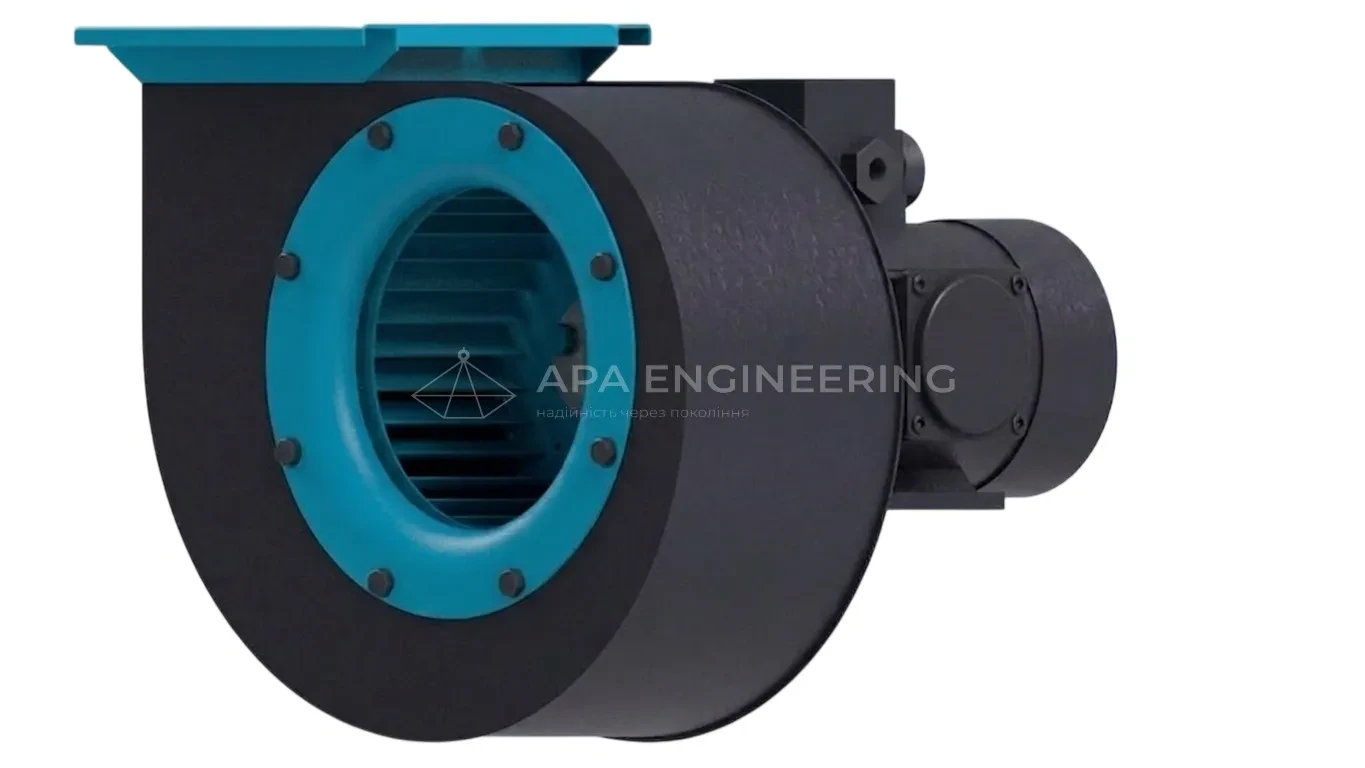

Радіальні вентилятори ВЦ 14-46
Переглянути модифікаціїХарактеристики
- Категорія: центробіжний (радіальний) вентилятор середнього тиску. Безрозмірний коефіцієнт тиску — 1,4. Показник швидкохідності — 60–80.
- Доступні типорозміри: №2,5; №3,15; №4; №5; №6,3; №8; №10; №12,5.
- Гранична температура робочого середовища: до +80°С.
- Обертання: праве або ліве.
- Можливі кути розташування кожуха: 0°, 45°, 90°, 135°, 180°, 225°, 270°, 315°. Робоче колесо виготовлено з вуглецевої сталі
Опис
Центробіжний (радіальний) вентилятор ВЦ 14-46 призначений для загальнопромислового використання. Використовується для переміщення повітря та неагресивних газоповітряних сумішей із температурою до +80°С за відсутності клейких речовин, волокнистих вклю...
| ВЦ 14-46 №2, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 14-46 №2 з ел.двигуном 0.18 кВт 1500 об./хв | — | — | 1500 | 7 987,00 ₴ | ||
| ВЦ 14-46 №2 з ел.двигуном 0.25 кВт 1500 об./хв | 1260 | 300 | 1500 | 9 292,00 ₴ | ||
| ВЦ 14-46 №2 з ел.двигуном 0.37 кВт 1500 об./хв | 1400 | 320 | 1500 | 9 437,00 ₴ | ||
| ВЦ 14-46 №2 з ел.двигуном 0.55 кВт 1500 об./хв | 1900 | 350 | 1500 | 10 626,00 ₴ | ||
| ВЦ 14-46 №2 з ел.двигуном 1.10 кВт 3000 об./хв | 1800 | 1100 | 3000 | 11 177,00 ₴ | ||
| ВЦ 14-46 №2 з ел.двигуном 1.50 кВт 3000 об./хв | 2400 | 1180 | 3000 | 11 322,00 ₴ | ||
| ВЦ 14-46 №2 з ел.двигуном 2.20 кВт 3000 об./хв | 2800 | 1220 | 3000 | 12 192,00 ₴ | ||
| ВЦ 14-46 №2 з ел.двигуном АИР90L2 3.00 кВт 3000 об./хв | 3500 | 1380 | 3000 | 12 845,00 ₴ | ||
| ВЦ 14-46 №2 | |
|---|---|
| ВЦ 14-46 №2 з ел.двигуном 0.18 кВт 1500 об./хв | |
| Артикул | ВЦ144620184 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1500 |
| Ціна |
7 987,00 ₴
|
| ВЦ 14-46 №2 з ел.двигуном 0.25 кВт 1500 об./хв | |
| Артикул | ВЦ144620254 |
| Продуктивність | 1260 |
| Тиск | 300 |
| Об./хв | 1500 |
| Ціна |
9 292,00 ₴
|
| ВЦ 14-46 №2 з ел.двигуном 0.37 кВт 1500 об./хв | |
| Артикул | ВЦ144620374 |
| Продуктивність | 1400 |
| Тиск | 320 |
| Об./хв | 1500 |
| Ціна |
9 437,00 ₴
|
| ВЦ 14-46 №2 з ел.двигуном 0.55 кВт 1500 об./хв | |
| Артикул | ВЦ144620554 |
| Продуктивність | 1900 |
| Тиск | 350 |
| Об./хв | 1500 |
| Ціна |
10 626,00 ₴
|
| ВЦ 14-46 №2 з ел.двигуном 1.10 кВт 3000 об./хв | |
| Артикул | ВЦ14462112 |
| Продуктивність | 1800 |
| Тиск | 1100 |
| Об./хв | 3000 |
| Ціна |
11 177,00 ₴
|
| ВЦ 14-46 №2 з ел.двигуном 1.50 кВт 3000 об./хв | |
| Артикул | ВЦ14462152 |
| Продуктивність | 2400 |
| Тиск | 1180 |
| Об./хв | 3000 |
| Ціна |
11 322,00 ₴
|
| ВЦ 14-46 №2 з ел.двигуном 2.20 кВт 3000 об./хв | |
| Артикул | ВЦ14462222 |
| Продуктивність | 2800 |
| Тиск | 1220 |
| Об./хв | 3000 |
| Ціна |
12 192,00 ₴
|
| ВЦ 14-46 №2 з ел.двигуном АИР90L2 3.00 кВт 3000 об./хв | |
| Артикул | ВЦ1446232 |
| Продуктивність | 3500 |
| Тиск | 1380 |
| Об./хв | 3000 |
| Ціна |
12 845,00 ₴
|
| ВЦ 14-46 №2.5, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 14-46 №2.5 з ел.двигуном 0.37 кВт 1500 об./хв | 1370 | 440 | 1500 | 9 616,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном 0.55 кВт 1500 об./хв | 2200 | 455 | 1500 | 10 805,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном 0.75 кВт 1500 об./хв | 2500 | 470 | 1500 | 11 356,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном 1.10 кВт 1500 об./хв | 2850 | 500 | 1500 | 11 501,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном 2.20 кВт 3000 об./хв | 2550 | 1900 | 3000 | 12 371,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном АИР90L2 3.00 кВт 3000 об./хв | 3500 | 2000 | 3000 | 13 024,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном АИР100S2 4.00 кВт 3000 об./хв | 4250 | 1900 | 3000 | 16 359,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном 5.50 кВт 3000 об./хв | 5000 | 2150 | 3000 | 17 113,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном 7.50 кВт 3000 об./хв | 5800 | 2380 | 3000 | 20 201,00 ₴ | ||
| ВЦ 14-46 №2.5 | |
|---|---|
| ВЦ 14-46 №2.5 з ел.двигуном 0.37 кВт 1500 об./хв | |
| Артикул | ВЦ1446250374 |
| Продуктивність | 1370 |
| Тиск | 440 |
| Об./хв | 1500 |
| Ціна |
9 616,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном 0.55 кВт 1500 об./хв | |
| Артикул | ВЦ1446250554 |
| Продуктивність | 2200 |
| Тиск | 455 |
| Об./хв | 1500 |
| Ціна |
10 805,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном 0.75 кВт 1500 об./хв | |
| Артикул | ВЦ1446250754 |
| Продуктивність | 2500 |
| Тиск | 470 |
| Об./хв | 1500 |
| Ціна |
11 356,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном 1.10 кВт 1500 об./хв | |
| Артикул | ВЦ144625114 |
| Продуктивність | 2850 |
| Тиск | 500 |
| Об./хв | 1500 |
| Ціна |
11 501,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном 2.20 кВт 3000 об./хв | |
| Артикул | ВЦ144625222 |
| Продуктивність | 2550 |
| Тиск | 1900 |
| Об./хв | 3000 |
| Ціна |
12 371,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном АИР90L2 3.00 кВт 3000 об./хв | |
| Артикул | ВЦ14462532 |
| Продуктивність | 3500 |
| Тиск | 2000 |
| Об./хв | 3000 |
| Ціна |
13 024,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном АИР100S2 4.00 кВт 3000 об./хв | |
| Артикул | ВЦ14462542 |
| Продуктивність | 4250 |
| Тиск | 1900 |
| Об./хв | 3000 |
| Ціна |
16 359,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном 5.50 кВт 3000 об./хв | |
| Артикул | ВЦ144625552 |
| Продуктивність | 5000 |
| Тиск | 2150 |
| Об./хв | 3000 |
| Ціна |
17 113,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном 7.50 кВт 3000 об./хв | |
| Артикул | ВЦ144625752 |
| Продуктивність | 5800 |
| Тиск | 2380 |
| Об./хв | 3000 |
| Ціна |
20 201,00 ₴
|
| ВЦ 14-46 №3.15, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 14-46 №3.15 з ел.двигуном 0.37 кВт 1000 об./хв | 2000 | 300 | 1000 | 12 034,00 ₴ | ||
| ВЦ 14-46 №3.15 з ел.двигуном 0.55 кВт 1000 об./хв | 2900 | 355 | 1000 | 12 396,00 ₴ | ||
| ВЦ 14-46 №3.15 з ел.двигуном 0.75 кВт 1000 об./хв | 3400 | 385 | 1000 | 12 396,00 ₴ | ||
| ВЦ 14-46 №3.15 з ел.двигуном 1.10 кВт 1000 об./хв | 4200 | 400 | 1000 | 12 976,00 ₴ | ||
| ВЦ 14-46 №3.15 з ел.двигуном 1.10 кВт 1500 об./хв | 2700 | 800 | 1500 | 12 396,00 ₴ | ||
| ВЦ 14-46 №3.15 з ел.двигуном 1.50 кВт 1500 об./хв | 3750 | 850 | 1500 | 13 266,00 ₴ | ||
| ВЦ 14-46 №3.15 з ел.двигуном 2.20 кВт 1500 об./хв | 4900 | 880 | 1500 | 15 746,00 ₴ | ||
| ВЦ 14-46 №3.15 з ел.двигуном АИР100S4 3.00 кВт 1500 об./хв | 5600 | 900 | 1500 | 17 152,00 ₴ | ||
| ВЦ 14-46 №3.15 з ел.двигуном АИР100L4 4.00 кВт 1500 об./хв | 6500 | 935 | 1500 | 17 123,00 ₴ | ||
| ВЦ 14-46 №3.15 з ел.двигуном 5.50 кВт 1500 об./хв | — | — | 1500 | 21 256,00 ₴ | ||
| ВЦ 14-46 №3.15 | |
|---|---|
| ВЦ 14-46 №3.15 з ел.двигуном 0.37 кВт 1000 об./хв | |
| Артикул | ВЦ14463150376 |
| Продуктивність | 2000 |
| Тиск | 300 |
| Об./хв | 1000 |
| Ціна |
12 034,00 ₴
|
| ВЦ 14-46 №3.15 з ел.двигуном 0.55 кВт 1000 об./хв | |
| Артикул | ВЦ14463150556 |
| Продуктивність | 2900 |
| Тиск | 355 |
| Об./хв | 1000 |
| Ціна |
12 396,00 ₴
|
| ВЦ 14-46 №3.15 з ел.двигуном 0.75 кВт 1000 об./хв | |
| Артикул | ВЦ14463150756 |
| Продуктивність | 3400 |
| Тиск | 385 |
| Об./хв | 1000 |
| Ціна |
12 396,00 ₴
|
| ВЦ 14-46 №3.15 з ел.двигуном 1.10 кВт 1000 об./хв | |
| Артикул | ВЦ1446315116 |
| Продуктивність | 4200 |
| Тиск | 400 |
| Об./хв | 1000 |
| Ціна |
12 976,00 ₴
|
| ВЦ 14-46 №3.15 з ел.двигуном 1.10 кВт 1500 об./хв | |
| Артикул | ВЦ1446315114 |
| Продуктивність | 2700 |
| Тиск | 800 |
| Об./хв | 1500 |
| Ціна |
12 396,00 ₴
|
| ВЦ 14-46 №3.15 з ел.двигуном 1.50 кВт 1500 об./хв | |
| Артикул | ВЦ1446315154 |
| Продуктивність | 3750 |
| Тиск | 850 |
| Об./хв | 1500 |
| Ціна |
13 266,00 ₴
|
| ВЦ 14-46 №3.15 з ел.двигуном 2.20 кВт 1500 об./хв | |
| Артикул | ВЦ1446315224 |
| Продуктивність | 4900 |
| Тиск | 880 |
| Об./хв | 1500 |
| Ціна |
15 746,00 ₴
|
| ВЦ 14-46 №3.15 з ел.двигуном АИР100S4 3.00 кВт 1500 об./хв | |
| Артикул | ВЦ144631534 |
| Продуктивність | 5600 |
| Тиск | 900 |
| Об./хв | 1500 |
| Ціна |
17 152,00 ₴
|
| ВЦ 14-46 №3.15 з ел.двигуном АИР100L4 4.00 кВт 1500 об./хв | |
| Артикул | ВЦ144631544 |
| Продуктивність | 6500 |
| Тиск | 935 |
| Об./хв | 1500 |
| Ціна |
17 123,00 ₴
|
| ВЦ 14-46 №3.15 з ел.двигуном 5.50 кВт 1500 об./хв | |
| Артикул | ВЦ1446315554 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1500 |
| Ціна |
21 256,00 ₴
|
| ВЦ 14-46 №4, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 14-46 №4 з ел.двигуном 0.75 кВт 1000 об./хв | — | — | 1000 | 16 121,00 ₴ | ||
| ВЦ 14-46 №4 з ел.двигуном 1.10 кВт 1000 об./хв | 3600 | 590 | 1000 | 16 701,00 ₴ | ||
| ВЦ 14-46 №4 з ел.двигуном 1.50 кВт 1000 об./хв | 4750 | 625 | 1000 | 18 977,00 ₴ | ||
| ВЦ 14-46 №4 з ел.двигуном 2.20 кВт 1000 об./хв | 6500 | 670 | 1000 | 20 471,00 ₴ | ||
| ВЦ 14-46 №4 з ел.двигуном АИРМ112МА6 3.00 кВт 1000 об./хв | 8000 | 700 | 1000 | 24 270,00 ₴ | ||
| ВЦ 14-46 №4 з ел.двигуном АИРМ112МВ6 4.00 кВт 1000 об./хв | 8600 | 700 | 1000 | 26 604,00 ₴ | ||
| ВЦ 14-46 №4 з ел.двигуном АИР100S4 3.00 кВт 1500 об./хв | 4500 | 1300 | 1500 | 20 877,00 ₴ | ||
| ВЦ 14-46 №4 з ел.двигуном АИР100L4 4.00 кВт 1500 об./хв | 5800 | 1410 | 1500 | 20 848,00 ₴ | ||
| ВЦ 14-46 №4 з ел.двигуном 5.50 кВт 1500 об./хв | 7500 | 1550 | 1500 | 24 980,00 ₴ | ||
| ВЦ 14-46 №4 з ел.двигуном 7.50 кВт 1500 об./хв | 10400 | 1450 | 1500 | 31 056,00 ₴ | ||
| ВЦ 14-46 №4 з ел.двигуном АД132М4 11.00 кВт 1500 об./хв | 13000 | 1600 | 1500 | 33 825,00 ₴ | ||
| ВЦ 14-46 №4 | |
|---|---|
| ВЦ 14-46 №4 з ел.двигуном 0.75 кВт 1000 об./хв | |
| Артикул | ВЦ144640756 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1000 |
| Ціна |
16 121,00 ₴
|
| ВЦ 14-46 №4 з ел.двигуном 1.10 кВт 1000 об./хв | |
| Артикул | ВЦ14464116 |
| Продуктивність | 3600 |
| Тиск | 590 |
| Об./хв | 1000 |
| Ціна |
16 701,00 ₴
|
| ВЦ 14-46 №4 з ел.двигуном 1.50 кВт 1000 об./хв | |
| Артикул | ВЦ14464156 |
| Продуктивність | 4750 |
| Тиск | 625 |
| Об./хв | 1000 |
| Ціна |
18 977,00 ₴
|
| ВЦ 14-46 №4 з ел.двигуном 2.20 кВт 1000 об./хв | |
| Артикул | ВЦ14464226 |
| Продуктивність | 6500 |
| Тиск | 670 |
| Об./хв | 1000 |
| Ціна |
20 471,00 ₴
|
| ВЦ 14-46 №4 з ел.двигуном АИРМ112МА6 3.00 кВт 1000 об./хв | |
| Артикул | ВЦ1446436 |
| Продуктивність | 8000 |
| Тиск | 700 |
| Об./хв | 1000 |
| Ціна |
24 270,00 ₴
|
| ВЦ 14-46 №4 з ел.двигуном АИРМ112МВ6 4.00 кВт 1000 об./хв | |
| Артикул | ВЦ1446446 |
| Продуктивність | 8600 |
| Тиск | 700 |
| Об./хв | 1000 |
| Ціна |
26 604,00 ₴
|
| ВЦ 14-46 №4 з ел.двигуном АИР100S4 3.00 кВт 1500 об./хв | |
| Артикул | ВЦ1446434 |
| Продуктивність | 4500 |
| Тиск | 1300 |
| Об./хв | 1500 |
| Ціна |
20 877,00 ₴
|
| ВЦ 14-46 №4 з ел.двигуном АИР100L4 4.00 кВт 1500 об./хв | |
| Артикул | ВЦ1446444 |
| Продуктивність | 5800 |
| Тиск | 1410 |
| Об./хв | 1500 |
| Ціна |
20 848,00 ₴
|
| ВЦ 14-46 №4 з ел.двигуном 5.50 кВт 1500 об./хв | |
| Артикул | ВЦ14464554 |
| Продуктивність | 7500 |
| Тиск | 1550 |
| Об./хв | 1500 |
| Ціна |
24 980,00 ₴
|
| ВЦ 14-46 №4 з ел.двигуном 7.50 кВт 1500 об./хв | |
| Артикул | ВЦ14464754 |
| Продуктивність | 10400 |
| Тиск | 1450 |
| Об./хв | 1500 |
| Ціна |
31 056,00 ₴
|
| ВЦ 14-46 №4 з ел.двигуном АД132М4 11.00 кВт 1500 об./хв | |
| Артикул | ВЦ14464114 |
| Продуктивність | 13000 |
| Тиск | 1600 |
| Об./хв | 1500 |
| Ціна |
33 825,00 ₴
|
| ВЦ 14-46 №5 | |
|---|---|
| ВЦ 14-46 №5 з ел.двигуном 1.50 кВт 750 об./хв | |
| Артикул | ВЦ14465158 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
28 204,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном 2.20 кВт 750 об./хв | |
| Артикул | ВЦ14465228 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
31 713,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном АИРМ112МВ8 3.00 кВт 750 об./хв | |
| Артикул | ВЦ1446538 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
33 134,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном АД132S8 4.00 кВт 750 об./хв | |
| Артикул | ВЦ1446548 |
| Продуктивність | 14000 |
| Тиск | 550 |
| Об./хв | 750 |
| Ціна |
37 774,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном 5.50 кВт 750 об./хв | |
| Артикул | ВЦ14465558 |
| Продуктивність | 17000 |
| Тиск | 500 |
| Об./хв | 750 |
| Ціна |
40 297,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном АИРМ112МВ6 4.00 кВт 1000 об./хв | |
| Артикул | ВЦ1446546 |
| Продуктивність | 9000 |
| Тиск | 1060 |
| Об./хв | 1000 |
| Ціна |
33 757,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном 5.50 кВт 1000 об./хв | |
| Артикул | ВЦ14465556 |
| Продуктивність | 14000 |
| Тиск | 1100 |
| Об./хв | 1000 |
| Ціна |
37 484,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном 7.50 кВт 1000 об./хв | |
| Артикул | ВЦ14465756 |
| Продуктивність | 15100 |
| Тиск | 1180 |
| Об./хв | 1000 |
| Ціна |
40 558,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном АД160S6 11.00 кВт 1000 об./хв | |
| Артикул | ВЦ14465116 |
| Продуктивність | 18000 |
| Тиск | 1200 |
| Об./хв | 1000 |
| Ціна |
50 896,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном АД132М4 11.00 кВт 1500 об./хв | |
| Артикул | ВЦ14465114 |
| Продуктивність | 13050 |
| Тиск | 2300 |
| Об./хв | 1500 |
| Ціна |
40 978,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном АД160S4 15.00 кВт 1500 об./хв | |
| Артикул | ВЦ14465154 |
| Продуктивність | 15200 |
| Тиск | 2500 |
| Об./хв | 1500 |
| Ціна |
50 461,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном 18.50 кВт 1500 об./хв | |
| Артикул | ВЦ144651854 |
| Продуктивність | 17000 |
| Тиск | 2570 |
| Об./хв | 1500 |
| Ціна |
54 289,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном АД180S4 22.00 кВт 1500 об./хв | |
| Артикул | ВЦ14465224 |
| Продуктивність | 19500 |
| Тиск | 2725 |
| Об./хв | 1500 |
| Ціна |
63 613,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном АД180М4 30.00 кВт 1500 об./хв | |
| Артикул | ВЦ14465304 |
| Продуктивність | 23000 |
| Тиск | 2800 |
| Об./хв | 1500 |
| Ціна |
67 571,00 ₴
|
| ВЦ 14-46 №5 з ел.двигуном АД200М4 37.00 кВт 1500 об./хв | |
| Артикул | ВЦ14465374 |
| Продуктивність | 27000 |
| Тиск | 2925 |
| Об./хв | 1500 |
| Ціна |
85 653,00 ₴
|
| ВЦ 14-46 №6.3 | |
|---|---|
| ВЦ 14-46 №6.3 з ел.двигуном АД132S8 4.00 кВт 750 об./хв | |
| Артикул | ВЦ14466348 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
49 161,00 ₴
|
| ВЦ 14-46 №6.3 з ел.двигуном 5.50 кВт 750 об./хв | |
| Артикул | ВЦ144663558 |
| Продуктивність | 14000 |
| Тиск | 950 |
| Об./хв | 750 |
| Ціна |
51 684,00 ₴
|
| ВЦ 14-46 №6.3 з ел.двигуном 7.50 кВт 750 об./хв | |
| Артикул | ВЦ144663758 |
| Продуктивність | 17000 |
| Тиск | 1040 |
| Об./хв | 750 |
| Ціна |
60 500,00 ₴
|
| ВЦ 14-46 №6.3 з ел.двигуном АД160М8 11.00 кВт 750 об./хв | |
| Артикул | ВЦ144663118 |
| Продуктивність | 22500 |
| Тиск | 1085 |
| Об./хв | 750 |
| Ціна |
67 605,00 ₴
|
| ВЦ 14-46 №6.3 з ел.двигуном АД180М8 15.00 кВт 750 об./хв | |
| Артикул | ВЦ144663158 |
| Продуктивність | 25300 |
| Тиск | 1100 |
| Об./хв | 750 |
| Ціна |
77 320,00 ₴
|
| ВЦ 14-46 №6.3 з ел.двигуном 7.50 кВт 1000 об./хв | |
| Артикул | ВЦ144663756 |
| Продуктивність | 11900 |
| Тиск | 1500 |
| Об./хв | 1000 |
| Ціна |
51 945,00 ₴
|
| ВЦ 14-46 №6.3 з ел.двигуном АД160S6 11.00 кВт 1000 об./хв | |
| Артикул | ВЦ144663116 |
| Продуктивність | 16200 |
| Тиск | 1700 |
| Об./хв | 1000 |
| Ціна |
62 283,00 ₴
|
| ВЦ 14-46 №6.3 з ел.двигуном АД160М6 15.00 кВт 1000 об./хв | |
| Артикул | ВЦ144663156 |
| Продуктивність | 20750 |
| Тиск | 1775 |
| Об./хв | 1000 |
| Ціна |
67 213,00 ₴
|
| ВЦ 14-46 №6.3 з ел.двигуном 18.50 кВт 1000 об./хв | |
| Артикул | ВЦ1446631856 |
| Продуктивність | 25000 |
| Тиск | 1790 |
| Об./хв | 1000 |
| Ціна |
75 913,00 ₴
|
| ВЦ 14-46 №6.3 з ел.двигуном АД200М6 22.00 кВт 1000 об./хв | |
| Артикул | ВЦ144663226 |
| Продуктивність | 27500 |
| Тиск | 1815 |
| Об./хв | 1000 |
| Ціна |
85 802,00 ₴
|
| ВЦ 14-46 №6.3 з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | |
| Артикул | ВЦ144663306 |
| Продуктивність | 33400 |
| Тиск | 1860 |
| Об./хв | 1000 |
| Ціна |
96 199,00 ₴
|
| ВЦ 14-46 №6.3 з ел.двигуном АД225М6 37.00 кВт 1000 об./хв | |
| Артикул | ВЦ144663376 |
| Продуктивність | 37000 |
| Тиск | 1850 |
| Об./хв | 1000 |
| Ціна |
114 135,00 ₴
|
| ВЦ 14-46 №8, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 14-46 №8 з ел.двигуном АД180М8 15.00 кВт 750 об./хв | 24000 | 1455 | 750 | 97 695,00 ₴ | ||
| ВЦ 14-46 №8 з ел.двигуном 18.50 кВт 750 об./хв | 28350 | 1550 | 750 | 112 485,00 ₴ | ||
| ВЦ 14-46 №8 з ел.двигуном АД200L8 22.00 кВт 750 об./хв | 33600 | 1590 | 750 | 117 778,00 ₴ | ||
| ВЦ 14-46 №8 з ел.двигуном АД225М8 30.00 кВт 750 об./хв | 41500 | 1600 | 750 | 133 945,00 ₴ | ||
| ВЦ 14-46 №8 з ел.двигуном А250S8 37.00 кВт 750 об./хв | 49000 | 1610 | 750 | 158 131,00 ₴ | ||
| ВЦ 14-46 №8 з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | 26250 | 2500 | 1000 | 116 574,00 ₴ | ||
| ВЦ 14-46 №8 з ел.двигуном АД225М6 37.00 кВт 1000 об./хв | 32000 | 2600 | 1000 | 134 511,00 ₴ | ||
| ВЦ 14-46 №8 з ел.двигуном А250М6 55.00 кВт 1000 об./хв | 49000 | 2650 | 1000 | 159 001,00 ₴ | ||
| ВЦ 14-46 №8 з ел.двигуном А280S6 75.00 кВт 1000 об./хв | 56000 | 2750 | 1000 | 194 700,00 ₴ | ||
| ВЦ 14-46 №8 з ел.двигуном А280М6 90.00 кВт 1000 об./хв | 62000 | 3100 | 1000 | 212 651,00 ₴ | ||
| ВЦ 14-46 №8 | |
|---|---|
| ВЦ 14-46 №8 з ел.двигуном АД180М8 15.00 кВт 750 об./хв | |
| Артикул | ВЦ14468158 |
| Продуктивність | 24000 |
| Тиск | 1455 |
| Об./хв | 750 |
| Ціна |
97 695,00 ₴
|
| ВЦ 14-46 №8 з ел.двигуном 18.50 кВт 750 об./хв | |
| Артикул | ВЦ144681858 |
| Продуктивність | 28350 |
| Тиск | 1550 |
| Об./хв | 750 |
| Ціна |
112 485,00 ₴
|
| ВЦ 14-46 №8 з ел.двигуном АД200L8 22.00 кВт 750 об./хв | |
| Артикул | ВЦ14468228 |
| Продуктивність | 33600 |
| Тиск | 1590 |
| Об./хв | 750 |
| Ціна |
117 778,00 ₴
|
| ВЦ 14-46 №8 з ел.двигуном АД225М8 30.00 кВт 750 об./хв | |
| Артикул | ВЦ14468308 |
| Продуктивність | 41500 |
| Тиск | 1600 |
| Об./хв | 750 |
| Ціна |
133 945,00 ₴
|
| ВЦ 14-46 №8 з ел.двигуном А250S8 37.00 кВт 750 об./хв | |
| Артикул | ВЦ14468378 |
| Продуктивність | 49000 |
| Тиск | 1610 |
| Об./хв | 750 |
| Ціна |
158 131,00 ₴
|
| ВЦ 14-46 №8 з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | |
| Артикул | ВЦ14468306 |
| Продуктивність | 26250 |
| Тиск | 2500 |
| Об./хв | 1000 |
| Ціна |
116 574,00 ₴
|
| ВЦ 14-46 №8 з ел.двигуном АД225М6 37.00 кВт 1000 об./хв | |
| Артикул | ВЦ14468376 |
| Продуктивність | 32000 |
| Тиск | 2600 |
| Об./хв | 1000 |
| Ціна |
134 511,00 ₴
|
| ВЦ 14-46 №8 з ел.двигуном А250М6 55.00 кВт 1000 об./хв | |
| Артикул | ВЦ14468556 |
| Продуктивність | 49000 |
| Тиск | 2650 |
| Об./хв | 1000 |
| Ціна |
159 001,00 ₴
|
| ВЦ 14-46 №8 з ел.двигуном А280S6 75.00 кВт 1000 об./хв | |
| Артикул | ВЦ14468756 |
| Продуктивність | 56000 |
| Тиск | 2750 |
| Об./хв | 1000 |
| Ціна |
194 700,00 ₴
|
| ВЦ 14-46 №8 з ел.двигуном А280М6 90.00 кВт 1000 об./хв | |
| Артикул | ВЦ14468906 |
| Продуктивність | 62000 |
| Тиск | 3100 |
| Об./хв | 1000 |
| Ціна |
212 651,00 ₴
|
| ВЦ 14-46 №10, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 14-46 №10 з ел.двигуном А280М6 90.00 кВт 1000 об./хв | — | — | 1000 | 346 795,00 ₴ | ||
| ВЦ 14-46 №10 | |
|---|---|
| ВЦ 14-46 №10 з ел.двигуном А280М6 90.00 кВт 1000 об./хв | |
| Артикул | ВЦ144610906-1 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1000 |
| Ціна |
346 795,00 ₴
|
| ВЦ 14-46 №10, Виконання №5 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 14-46 №10 (5) з ел.двигуном 7.50 кВт 750 об./хв | — | — | 750 | 175 371,00 ₴ | ||
| ВЦ 14-46 №10 (5) з ел.двигуном АД160М8 11.00 кВт 750 об./хв | — | — | 750 | 182 476,00 ₴ | ||
| ВЦ 14-46 №10 (5) з ел.двигуном АД180М8 15.00 кВт 750 об./хв | — | — | 750 | 192 191,00 ₴ | ||
| ВЦ 14-46 №10 (5) з ел.двигуном АД200L8 22.00 кВт 750 об./хв | — | — | 750 | 212 274,00 ₴ | ||
| ВЦ 14-46 №10 (5) з ел.двигуном АД225М8 30.00 кВт 750 об./хв | — | — | 750 | 228 441,00 ₴ | ||
| ВЦ 14-46 №10 (5) з ел.двигуном А250М8 45.00 кВт 750 об./хв | — | — | 750 | 262 879,00 ₴ | ||
| ВЦ 14-46 №10 (5) з ел.двигуном А280S8 55.00 кВт 750 об./хв | — | — | 750 | 289 153,00 ₴ | ||
| ВЦ 14-46 №10 (5) з ел.двигуном А280М8 75.00 кВт 750 об./хв | — | — | 750 | 319 835,00 ₴ | ||
| ВЦ 14-46 №10 (5) з ел.двигуном А315М8 110.00 кВт 750 об./хв | — | — | 750 | 396 105,00 ₴ | ||
| ВЦ 14-46 №10 (5) | |
|---|---|
| ВЦ 14-46 №10 (5) з ел.двигуном 7.50 кВт 750 об./хв | |
| Артикул | ВЦ1446107,58-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
175 371,00 ₴
|
| ВЦ 14-46 №10 (5) з ел.двигуном АД160М8 11.00 кВт 750 об./хв | |
| Артикул | ВЦ144610118-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
182 476,00 ₴
|
| ВЦ 14-46 №10 (5) з ел.двигуном АД180М8 15.00 кВт 750 об./хв | |
| Артикул | ВЦ144610158-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
192 191,00 ₴
|
| ВЦ 14-46 №10 (5) з ел.двигуном АД200L8 22.00 кВт 750 об./хв | |
| Артикул | ВЦ144610228-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
212 274,00 ₴
|
| ВЦ 14-46 №10 (5) з ел.двигуном АД225М8 30.00 кВт 750 об./хв | |
| Артикул | ВЦ144610308-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
228 441,00 ₴
|
| ВЦ 14-46 №10 (5) з ел.двигуном А250М8 45.00 кВт 750 об./хв | |
| Артикул | ВЦ144610458-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
262 879,00 ₴
|
| ВЦ 14-46 №10 (5) з ел.двигуном А280S8 55.00 кВт 750 об./хв | |
| Артикул | ВЦ144610558-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
289 153,00 ₴
|
| ВЦ 14-46 №10 (5) з ел.двигуном А280М8 75.00 кВт 750 об./хв | |
| Артикул | ВЦ144610758-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
319 835,00 ₴
|
| ВЦ 14-46 №10 (5) з ел.двигуном А315М8 110.00 кВт 750 об./хв | |
| Артикул | ВЦ1446101108-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
396 105,00 ₴
|
| ВЦ 14-46 №12.5, Виконання №5 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 14-46 №12.5 (5) з ел.двигуном АД200L8 22.00 кВт 750 об./хв | — | — | 750 | 265 077,00 ₴ | ||
| ВЦ 14-46 №12.5 (5) з ел.двигуном АД225М8 30.00 кВт 750 об./хв | — | — | 750 | 281 245,00 ₴ | ||
| ВЦ 14-46 №12.5 (5) з ел.двигуном А250S8 37.00 кВт 750 об./хв | — | — | 750 | 305 431,00 ₴ | ||
| ВЦ 14-46 №12.5 (5) з ел.двигуном А250М8 45.00 кВт 750 об./хв | — | — | 750 | 315 682,00 ₴ | ||
| ВЦ 14-46 №12.5 (5) з ел.двигуном А280S8 55.00 кВт 750 об./хв | — | — | 750 | 341 956,00 ₴ | ||
| ВЦ 14-46 №12.5 (5) з ел.двигуном А280М8 75.00 кВт 750 об./хв | — | — | 750 | 372 638,00 ₴ | ||
| ВЦ 14-46 №12.5 (5) з ел.двигуном А315S8 90.00 кВт 750 об./хв | — | — | 750 | 448 908,00 ₴ | ||
| ВЦ 14-46 №12.5 (5) | |
|---|---|
| ВЦ 14-46 №12.5 (5) з ел.двигуном АД200L8 22.00 кВт 750 об./хв | |
| Артикул | ВЦ1446125228-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
265 077,00 ₴
|
| ВЦ 14-46 №12.5 (5) з ел.двигуном АД225М8 30.00 кВт 750 об./хв | |
| Артикул | ВЦ1446125308-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
281 245,00 ₴
|
| ВЦ 14-46 №12.5 (5) з ел.двигуном А250S8 37.00 кВт 750 об./хв | |
| Артикул | ВЦ1446125378-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
305 431,00 ₴
|
| ВЦ 14-46 №12.5 (5) з ел.двигуном А250М8 45.00 кВт 750 об./хв | |
| Артикул | ВЦ1446125458-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
315 682,00 ₴
|
| ВЦ 14-46 №12.5 (5) з ел.двигуном А280S8 55.00 кВт 750 об./хв | |
| Артикул | ВЦ1446125558-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
341 956,00 ₴
|
| ВЦ 14-46 №12.5 (5) з ел.двигуном А280М8 75.00 кВт 750 об./хв | |
| Артикул | ВЦ144612558-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
372 638,00 ₴
|
| ВЦ 14-46 №12.5 (5) з ел.двигуном А315S8 90.00 кВт 750 об./хв | |
| Артикул | ВЦ1446125908-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
448 908,00 ₴
|
Характеристики центробіжних вентиляторів ВЦ 14-46, ВР-280-46, ВР-287-46, ВР-288-46
Загальні характеристики
- вентилятори центробіжні середнього тиску;
- матеріал - вуглецева сталь
(алюміній, нержавіюча сталь, різнорідні метали - під замовлення); - покриття вентилятора - порошкове фарбування;
- кількість лопаток робочего колеса - 32 шт.;
- праве або ліве обертання;
- є можливість повороту корпуса від 0 до 360° (крок 45°);
- виконання на валу двигуна (схема 1) або через клино-ремінну передачу (схема 5);
- електродвигун загальнопромисловий (вибухозахищений - під замовлення);
- напруга мережі 380 В.
Застосування ВЦ 14-46
Вентилятор центробіжний ВЦ 14-46 — це надійне рішення для ефективної вентиляції та повітрообміну у промислових і комерційних об’єктах. Вони ідеально підходять для приточних і витяжних систем, кондиціонування повітря та різних виробничих процесів.
Обладнання забезпечує стабільну роботу при транспортуванні повітря та неагресивних газових сумішей, гарантуючи високу продуктивність і довговічність. Допускається робота в середовищі з незначним вмістом пилу (до 100 мг/м³), без липких і волокнистих домішок.
Напрям обертання вентилятора ВЦ 14-46 та кути повороту корпусу улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 14-46 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 14-46 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрям обертання
Напрям корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА часовою стрілкою
- обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ часової стрілки
Кути повороту корпусу ВЦ 14-46
Усі відцентрові вентилятори ВЦ 14-46 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і воздуховодів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° та 315°.
Конструктивні особливості ВЦ 14-46
Матеріал корпусу і робочого колеса
- Вуглецева сталь (Стандартне виконання, використовується в загальнопромисловій вентиляції.)
- Нержавіюча сталь (Корозійностійке виконання, використовується для організації загальної і локальної вентиляції в харчовій промисловості, хімічній промисловості та інших сферах, де підвищена агресивність робочого середовища.)
- Різнорідні метали (Вибухозахищене виконання, використовується для вентиляції в пилевугільних шахтах, нафтопереробних заводах та інш.)
- Алюмінієві сплави (Вибухозахищене виконання, використовується для вентиляції в пилевугільних шахтах, нафтопереробних заводах та інш.)
Виконання 1
Робоче колесо встановлене безпосередньо на вал електродвигуна.
Переваги:
- компактність
- проста конструкція
- доступна ціна
Виконання 5
Передача обертання здійснюється через клинопасову передачу (шківи та ремені).
Переваги:
- можливість регулювання швидкості
- плавний і безпечний запуск
Відцентровий вентилятор ВЦ 14-46: ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Радіальні вентилятори ВЦ 14-46 виробляються в Україні на заводі АПА ІНЖИНІРИНГ. Кожен вентилятор виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
ВЦ 14-46 використовується для дуттєвих та витяжних систем вентиляції на виробництвах і в промисловості. Вентилятор ефективно переміщує повітря без волокон та липких домішок, а широкий вибір технічних характеристик дозволяє підібрати модель під будь-які задачі.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити вентилятор можна напряму із заводу, без посередників, в роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна і юридична документація.
Вентилятори завжди підтримуються на складах, тому замовлення обробляється миттєво. Оформити покупку можна онлайн, за телефоном +380 (98) 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати консультацію та допомогти з підбором обладнання
АПА ІНЖИНІРИНГ пропонує вигідні умови по ціні, термінах поставки та оплаті, а для постійних клієнтів діють накопичувальні знижки.
Ми цінуємо ваш вибір і прагнемо забезпечити найвищу якість вентиляційного обладнання.
