Промислові відцентрові (радіальні) вентилятори низького тиску ВЦ 4-75 від виробника

Серія ВЦ 4-75 є однією з найбільш затребуваних на ринку завдяки оптимізованим аеродинамічним характеристикам (безрозмірний коефіцієнт тиску становить 0,97, а показник швидкохідності — 75). Основне технологічне призначення обладнання — безперервне транспортування повітряних мас і газоповітряних сумішей у цивільних, комерційних та промислових будівлях. Вентилятори ефективно працюють у складі систем загальнообмінної вентиляції на заводах, аграрних комплексах, у торговельних центрах, а також для локального відведення повітря від технологічних ліній.

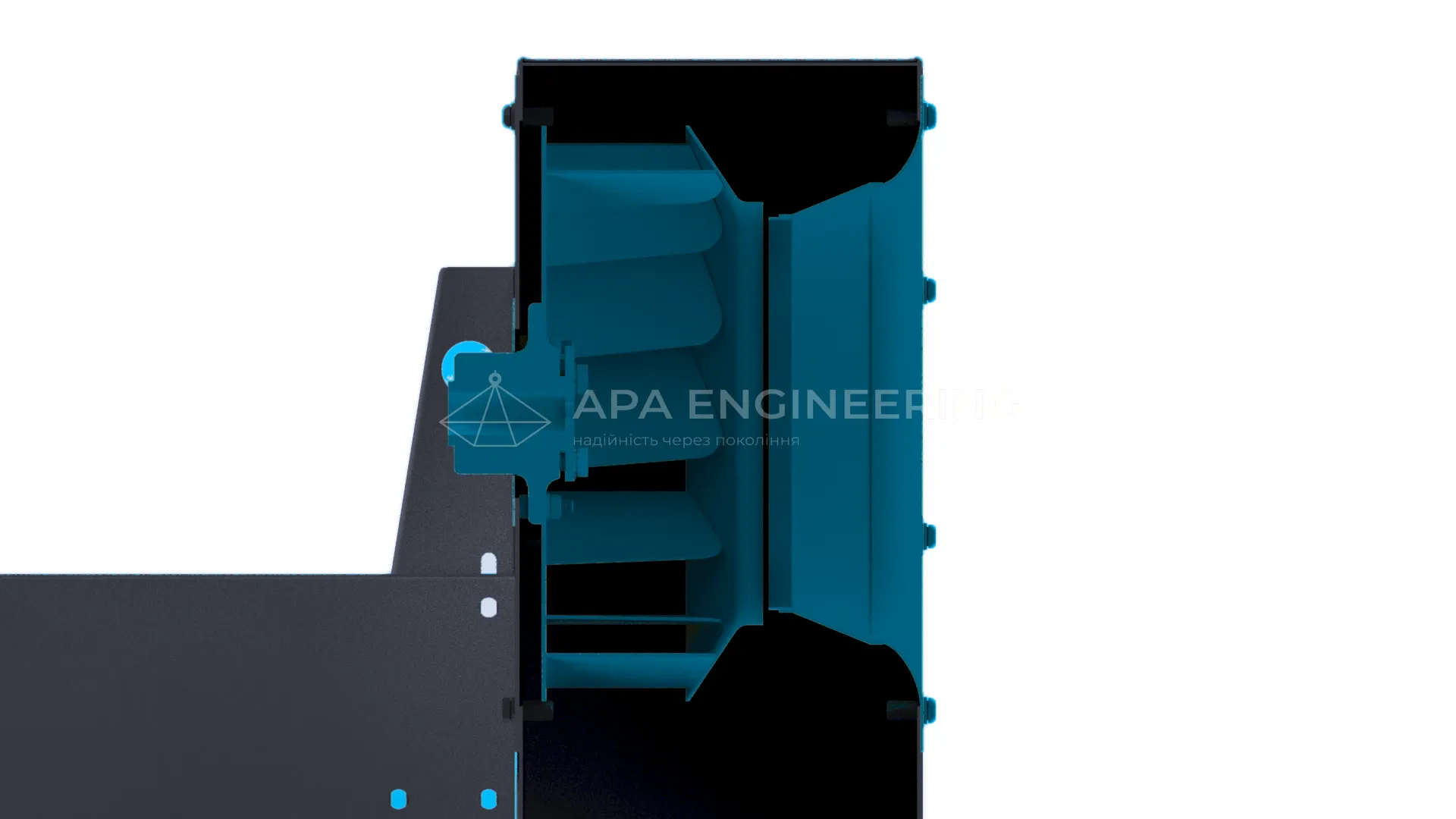

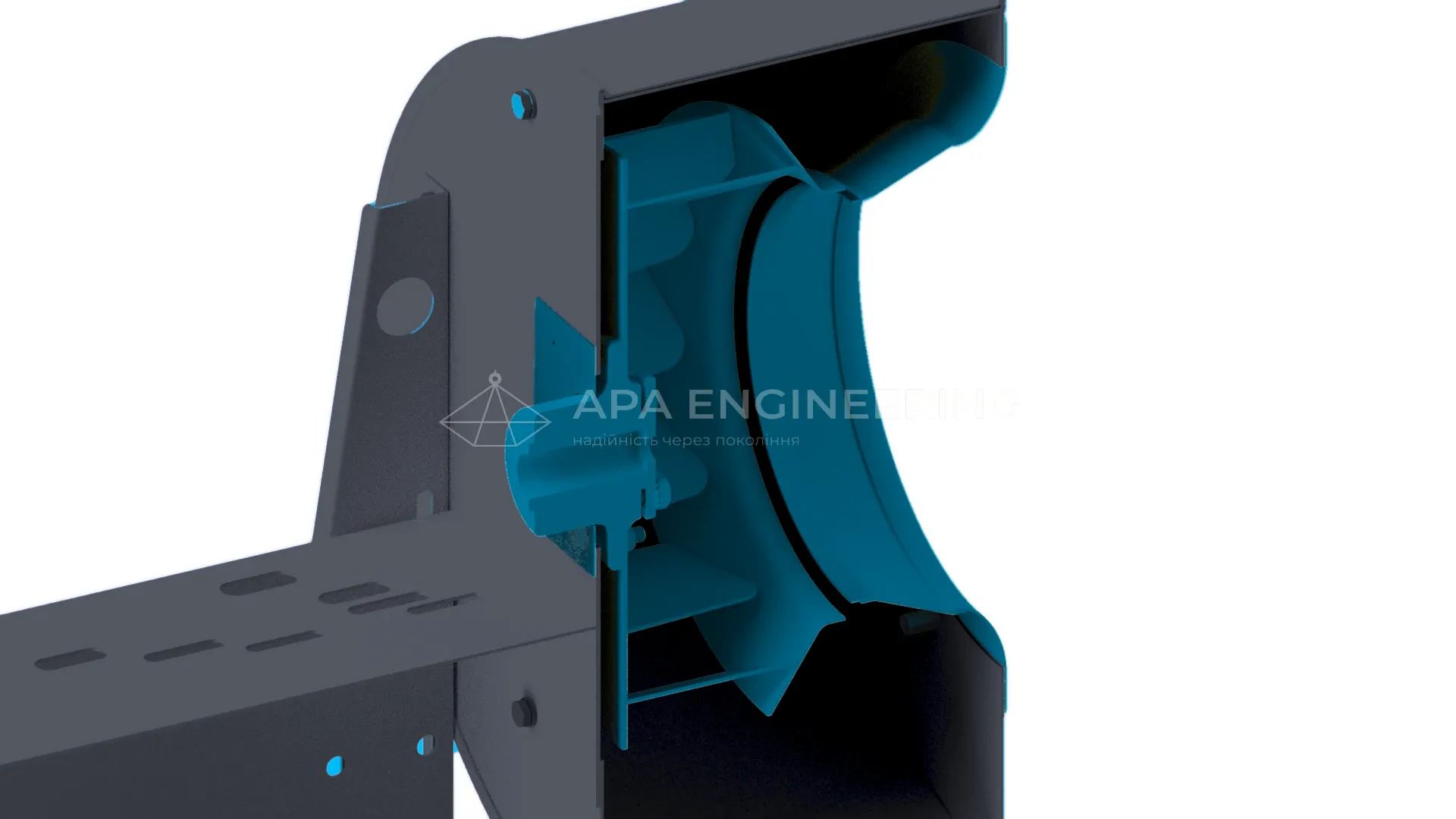

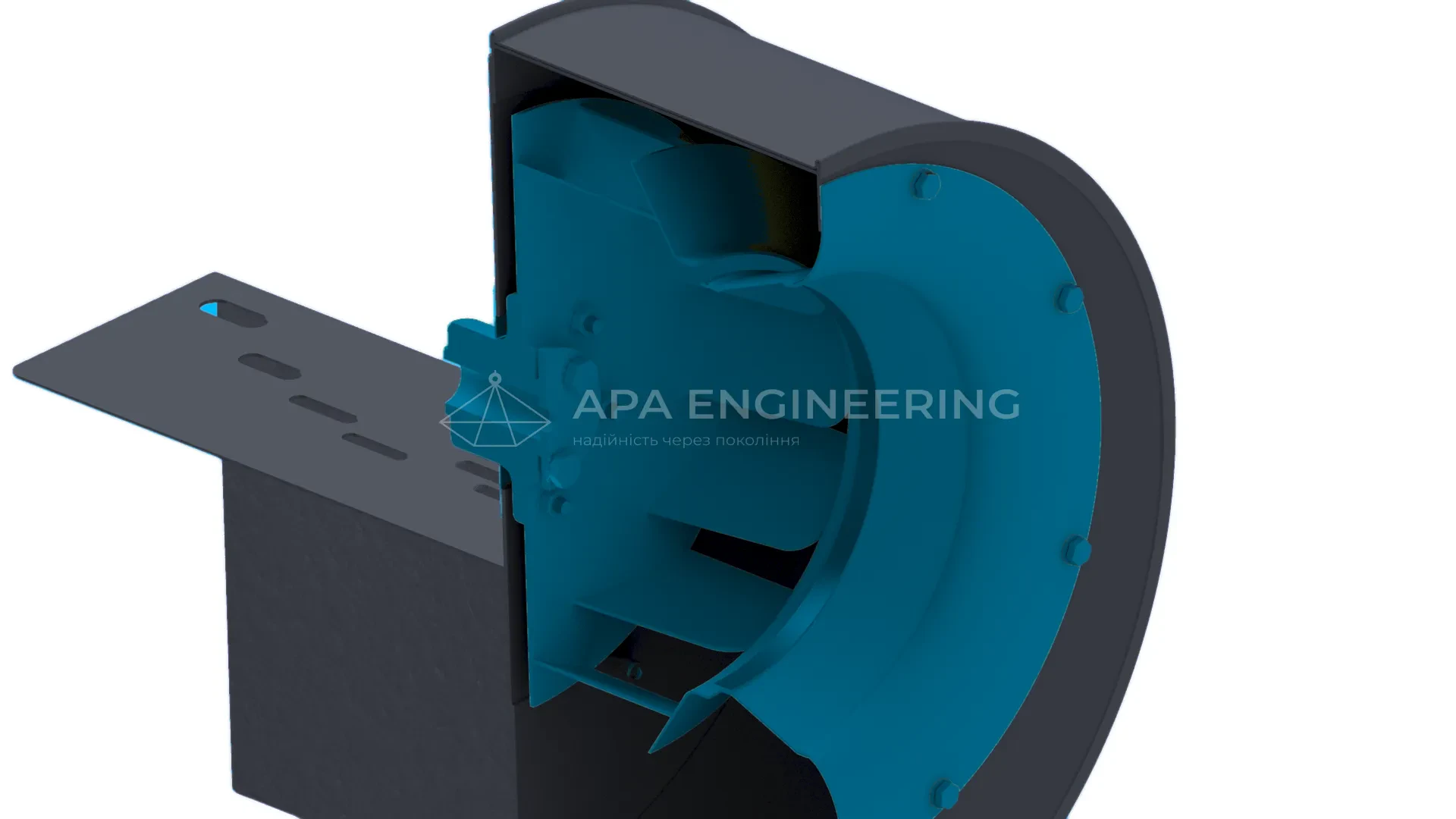

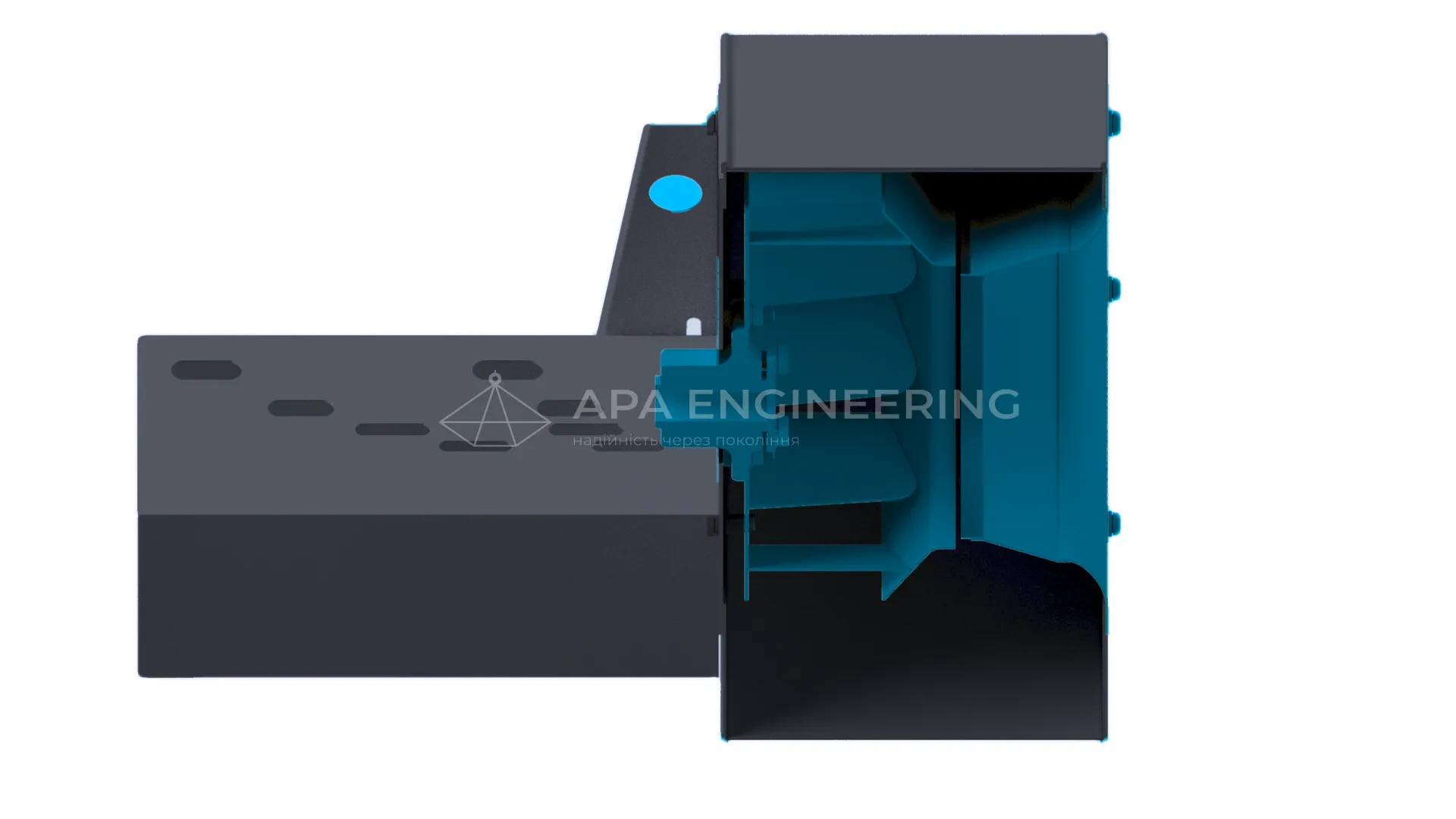

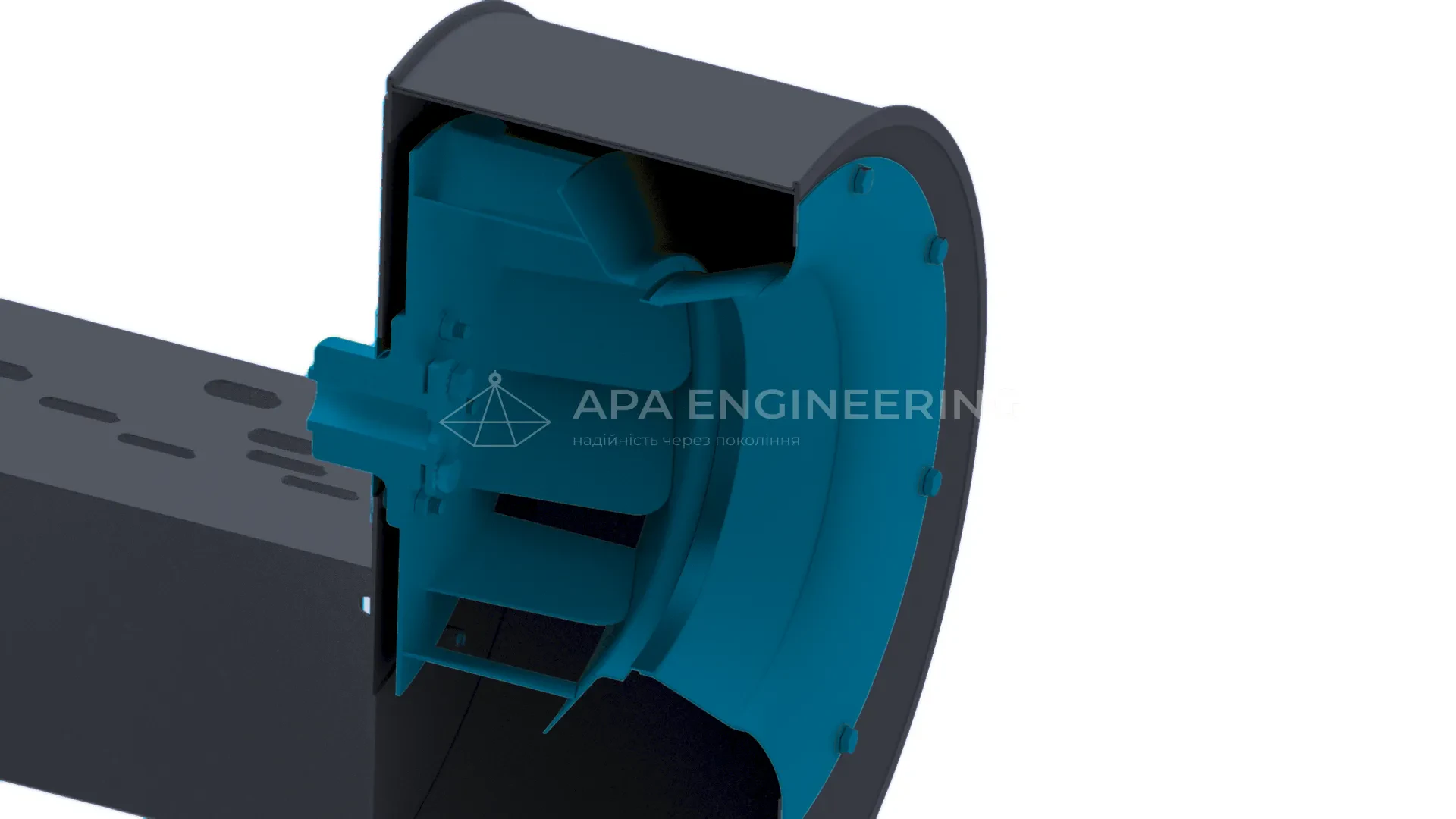

Конструктивну надійність агрегату забезпечує міцний спіралеподібний кожух («равлик»), зварений із товстолистової сталі. Усередині встановлено унікальне робоче колесо зварної конструкції, що має 12 лопаток із загином назад. Така геометрія крильчатки дозволяє досягти максимального ККД за мінімальних витрат електроенергії та значно знижує акустичне навантаження на об'єкті. Для виключення деструктивних вібрацій абсолютно всі ротори проходять обов'язкове прецизійне статичне та динамічне балансування на спеціалізованих електронних стендах нашого заводу.

Головним обмеженням під час експлуатації є параметри повітряного середовища: температура потоку не повинна перевищувати +80°С, у ньому мають повністю бути відсутні липкі, волокнисті та цементуючі речовини, а концентрація сухого механічного пилу не повинна перевищувати 100 мг/м³. Залежно від умов експлуатації фахівці КБ «АПА Інжиніринг» підберуть оптимальний варіант конструкційного матеріалу: від стандартної вуглецевої сталі до харчової нержавіючої сталі (корозійностійке виконання) або вибухозахищених модифікацій з алюмінієвих сплавів і різнорідних металів.

Технічні параметри та експлуатаційні межі

Для оперативного інженерного аналізу та проєктування ми систематизували ключові особливості вентиляторів ВЦ 4-75 за логічними блоками:

Аеродинаміка та параметри середовища

Тип тиску: Низький (від 140 до 2500 Па).

Конструкція всмоктування: Одностороння.

Термічний бар'єр: Гранична температура газового потоку до +80°С.

Допустима запиленість: Не більше 100 мг/м³ дрібнодисперсного сухого пилу.

Конструкція та матеріалознавство «равлика»

Робоче колесо: Зварна конструкція, 12 лопаток, загнутих назад.

Поворот корпусу: Спіралеподібний кожух має універсальну конструкцію з можливістю зміни кута повороту від 0° до 315° (крок регулювання становить 45°), що максимально спрощує монтаж.

Напрямок обертання: Праве (ПР — за годинниковою стрілкою) та Ліве (ЛІВ — проти годинникової стрілки), визначення здійснюється з боку всмоктувального патрубка.

Матеріали під спецзамовлення: Нержавіюча сталь (для агресивних середовищ хімічної та харчової промисловості), алюміній або різнорідні метали (для вибухонебезпечних зон, нафтопереробних об'єктів і вугільних шахт).

Захисне покриття: Антикорозійна термозапікана порошково-полімерна фарба.

Кінематика та електрична частина

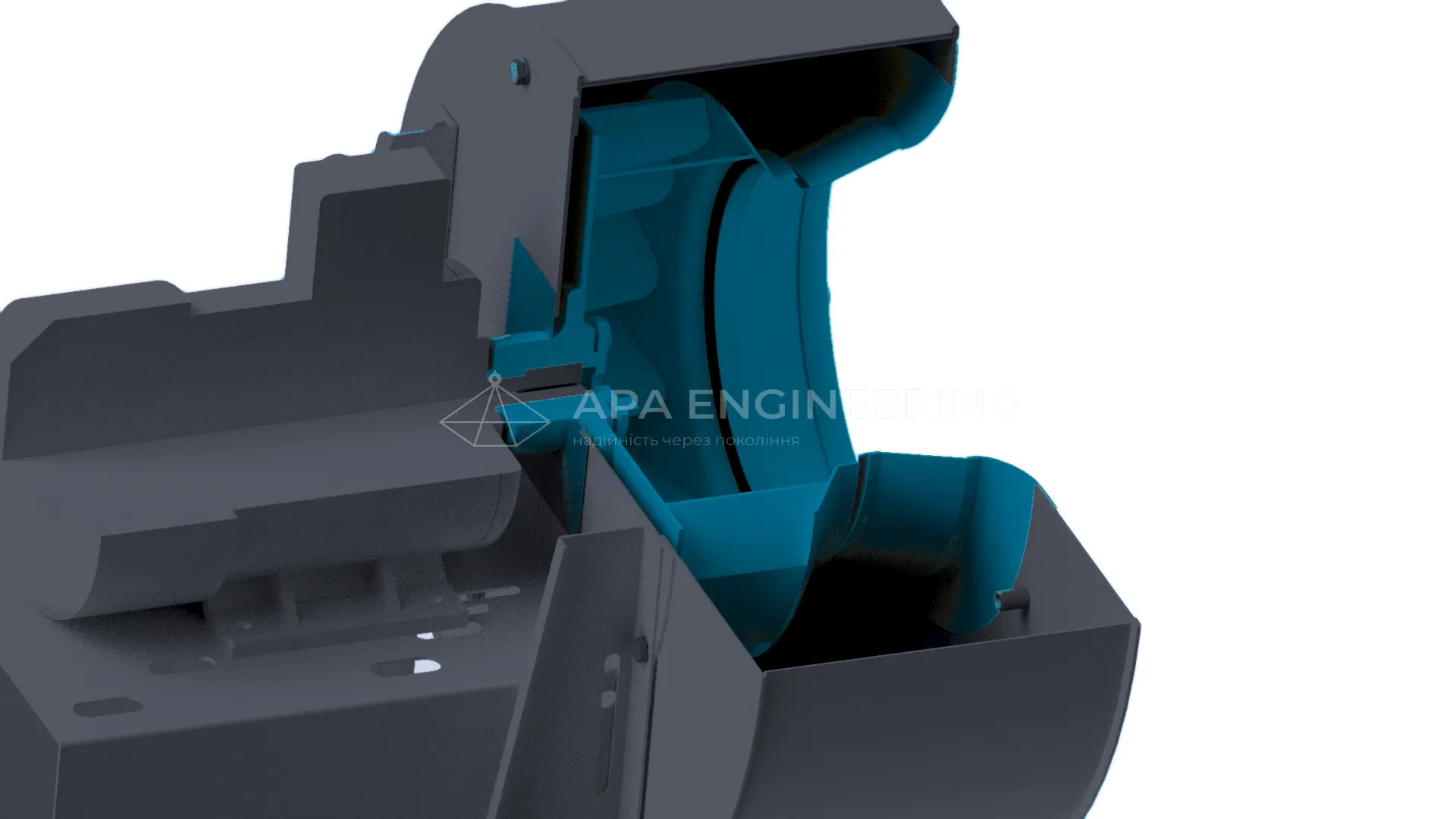

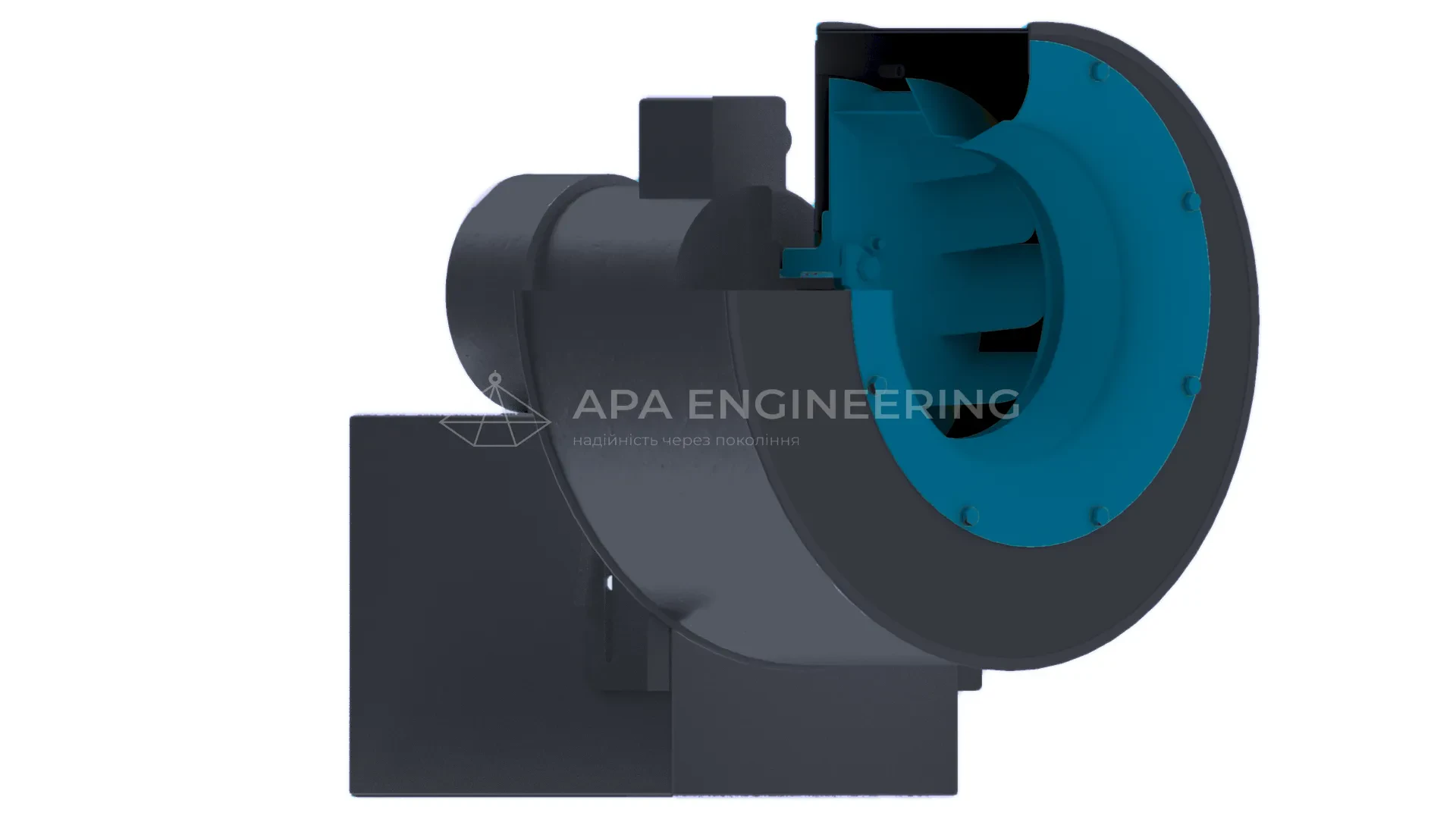

Схема виконання №1: Робоче колесо посаджене безпосередньо на вал електродвигуна. Переваги: компактність, простота обслуговування, доступна вартість.

Схема виконання №5: Передача крутного моменту через клинопасову передачу з винесеним підшипниковим вузлом SNR. Переваги: плавний пуск, можливість регулювання шківами робочої точки, захист двигуна від температурних навантажень.

Схема 5.1 — двигун розташований під проміжним валом.

Схема 5.2 — двигун розташований ліворуч або праворуч від вала.

Електроживлення: Стандартна трифазна мережа 380 В. Двигуни преміум-класу загальнопромислового або вибухозахищеного типу.

Професійний сервіс та комплексні гарантії від «АПА Інжиніринг»

Замовляючи промислове тягодуттєве обладнання безпосередньо на заводі-виробнику, ви отримуєте офіційну ціну без націнок посередників, а також преміальний рівень інженерного супроводу:

Суворий аудит ВТК: Кожен відцентровий вентилятор перед відвантаженням проходить повний цикл приймально-здавальних випробувань. Показники динамічного балансування ротора та параметри двигуна фіксуються в індивідуальному паспорті виробу.

Повний пакет документів: Обладнання постачається з технічним паспортом, інструкцією з безпечної експлуатації, картами регламентного обслуговування підшипникових вузлів і монтажними схемами.

Чесна заводська гарантія: На весь модельний ряд ВЦ 4-75 діє офіційна гарантія терміном на 2 роки (24 місяці).

Експортний потенціал: Ми оперативно доставляємо замовлення по всій території України, а також маємо великий досвід експортних поставок (Казахстан, Грузія, Молдова, Туркменістан) із повним пакетом митного оформлення документів «під ключ».
