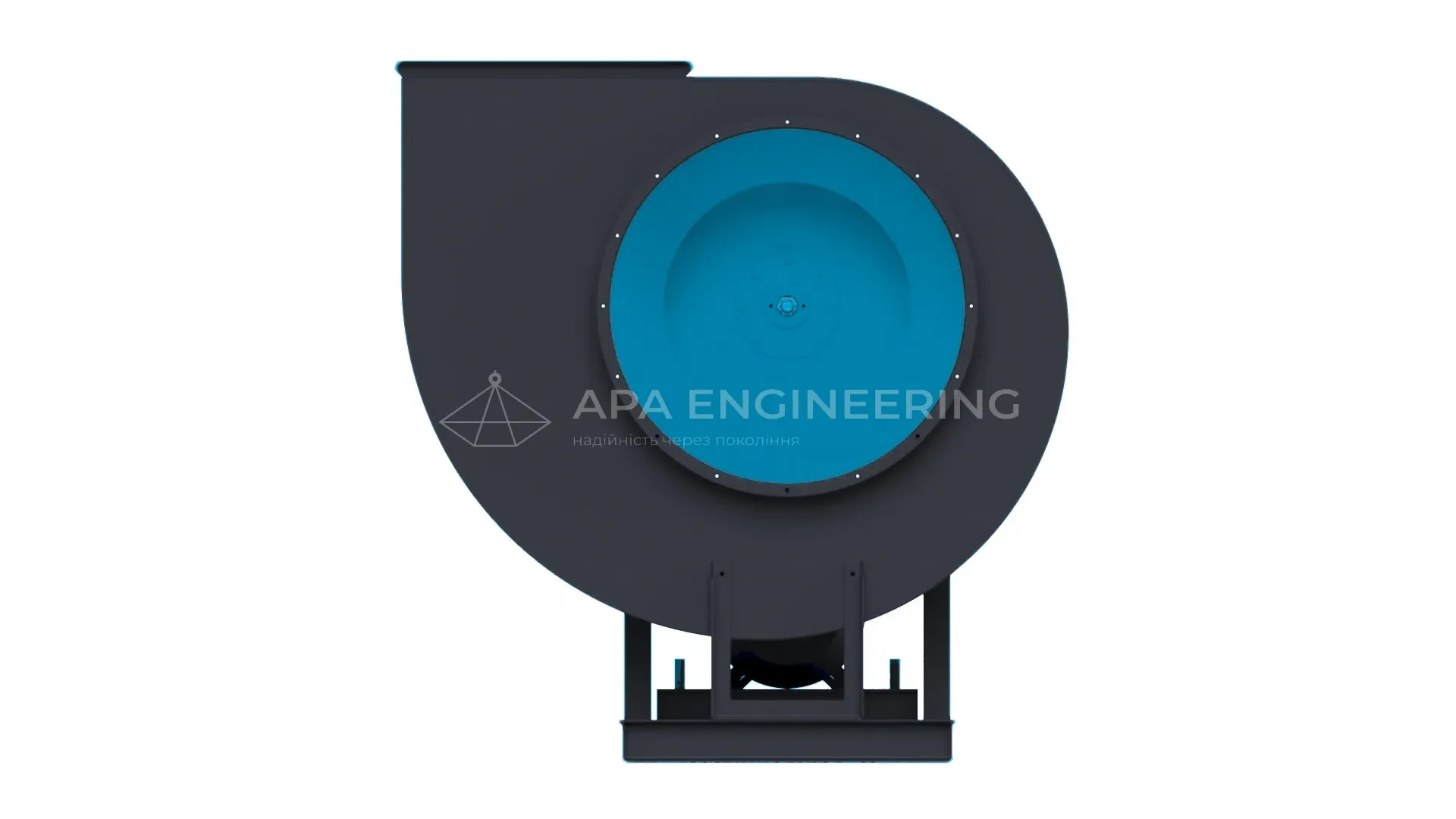

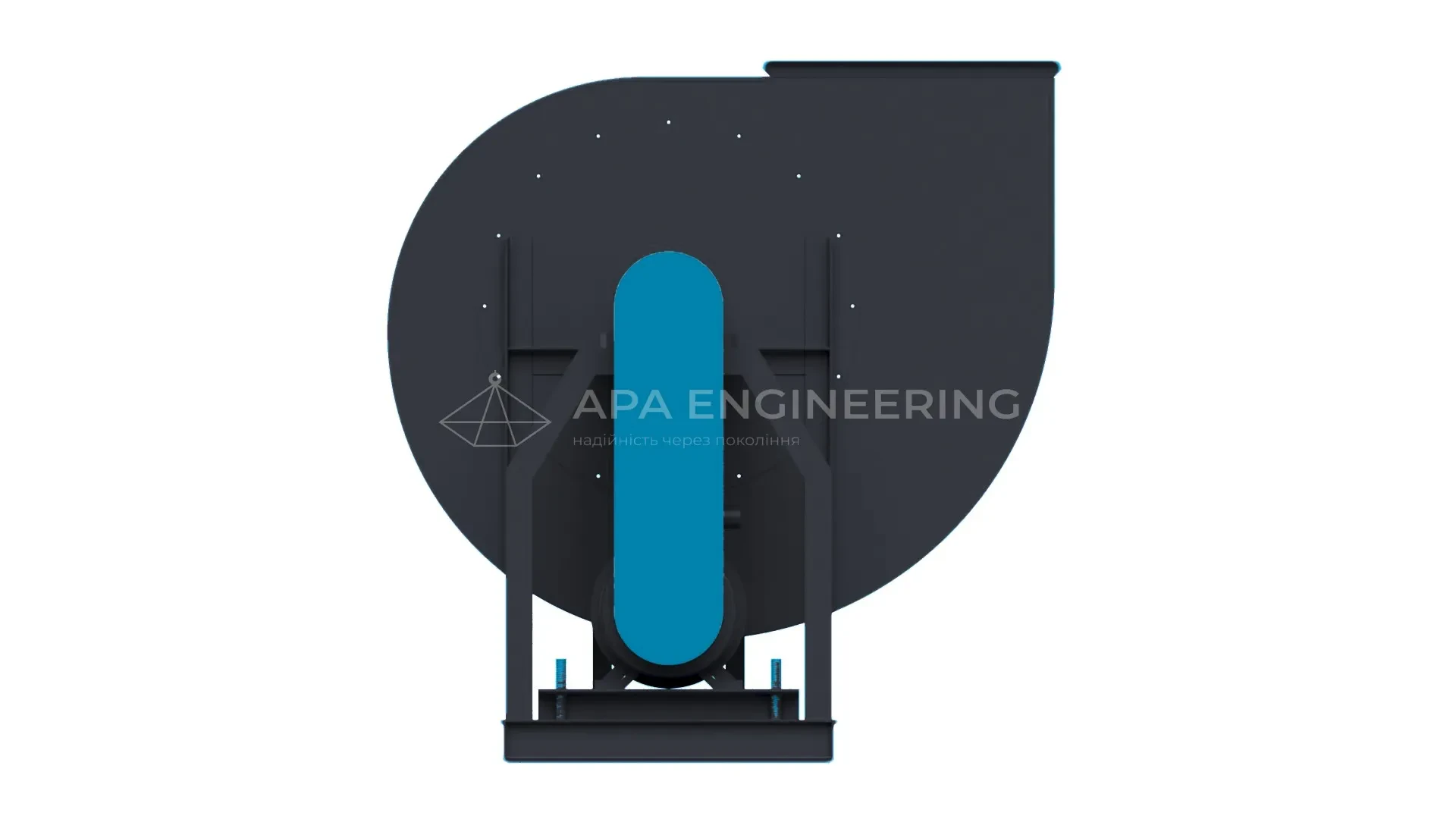

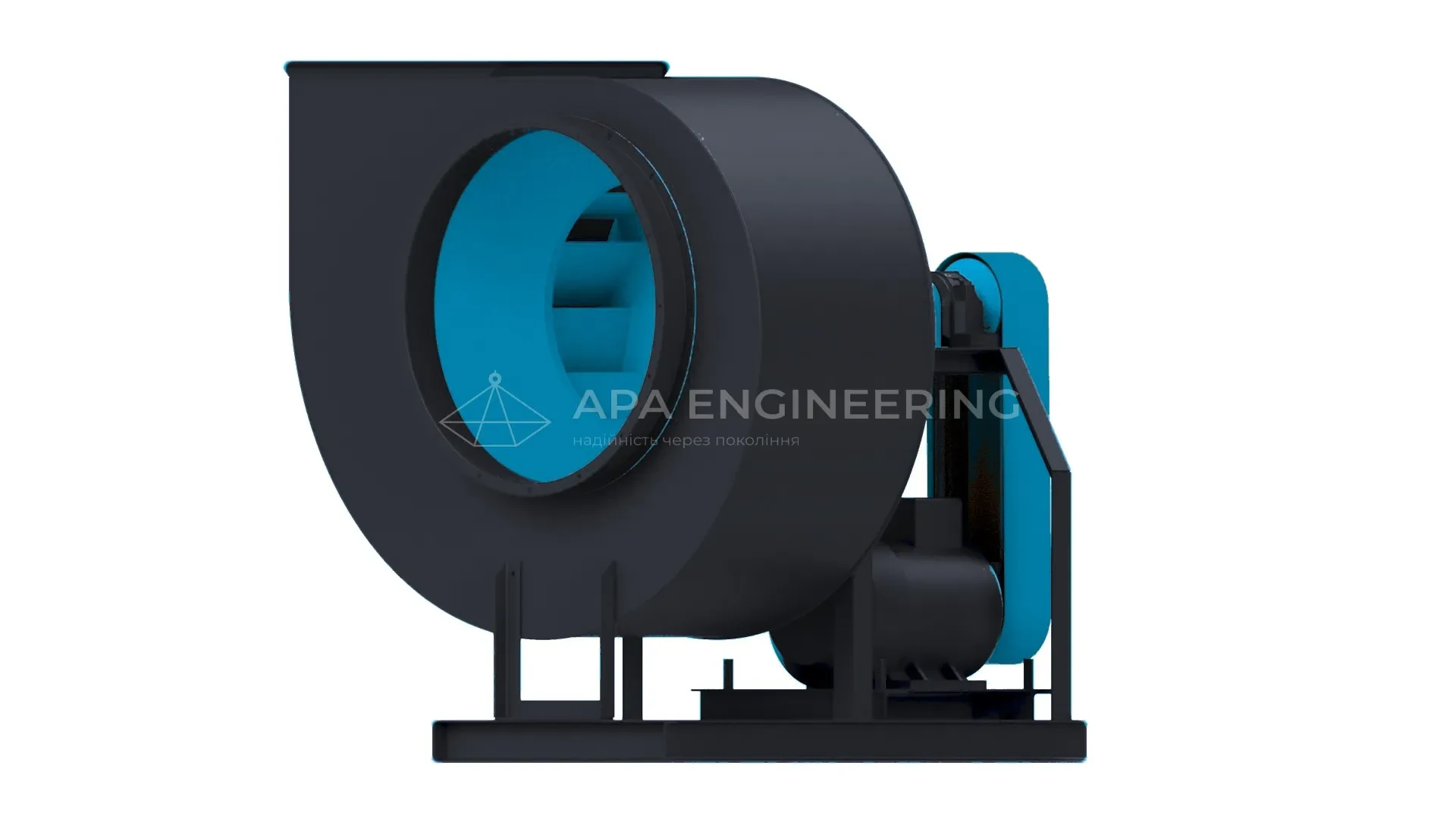

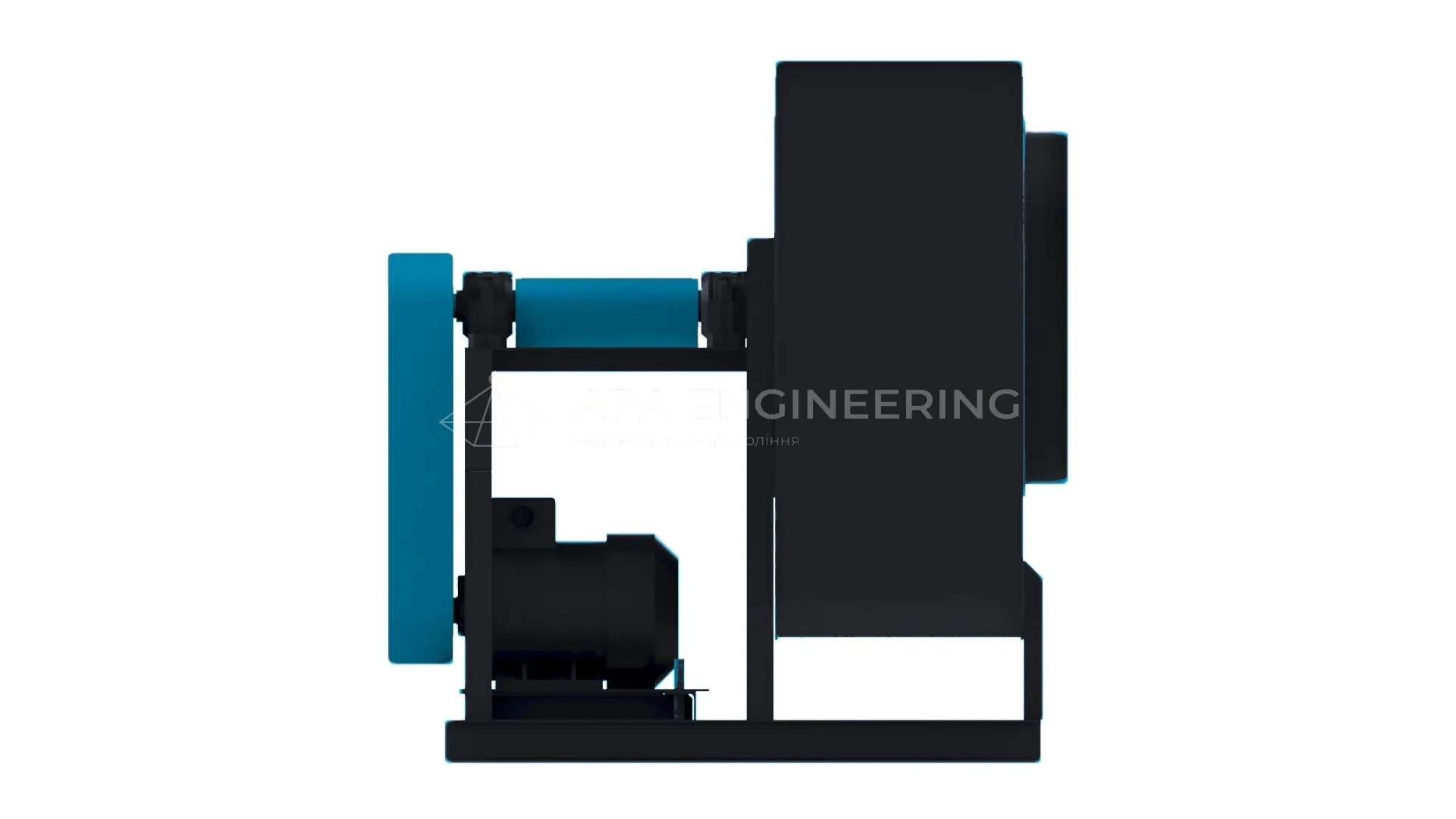

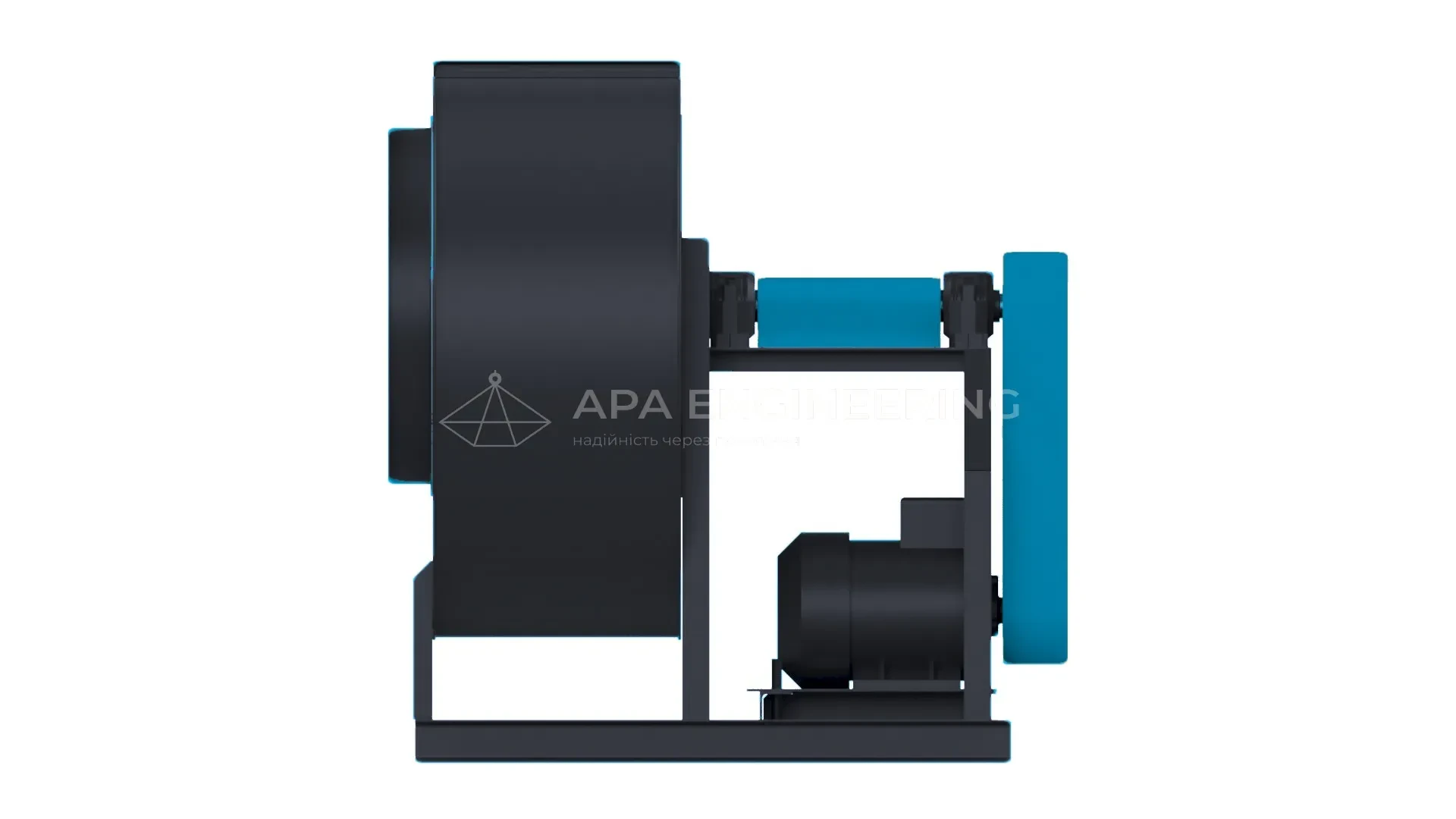

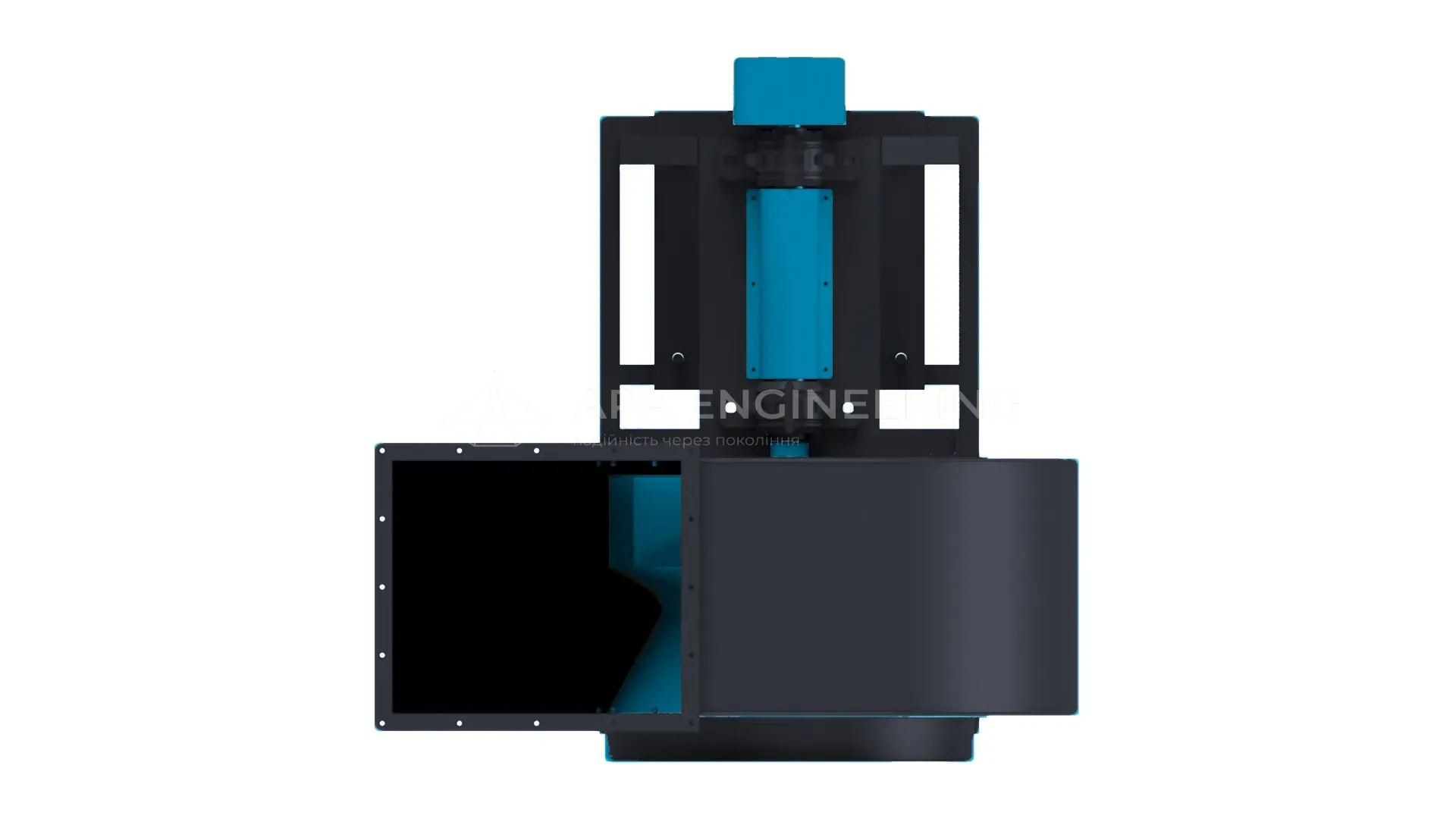

Радіальні вентилятори ВЦ 4-76 Ж
Переглянути модифікаціїХарактеристики
- Категорія: центробіжний (радіальний) вентилятор низького тиску у жаростійкому варіанті. Безрозмірний коефіцієнт тиску — 1,0. Показник швидкохідності — 76
- Доступні типорозміри: №2,5; №3,15; №4; №5; №6,3; №8; №10; №12,5
- Допустима температура середовища: до 200°С у стандартній комплектації, до 400°С у спеціальній. Корпус і робоче колесо — з жаростійкої сталі
- Підшипникові вузли: термостійкого типу з дисками охолодження
- Тип приводу: клинопасова передача або муфтове з'єднання (з урахуванням температурних обмежень для електродвигуна)
Опис
Центробіжний (радіальний) вентилятор ВЦ 4-76 виготовляється у жаростійкій модифікації, на що вказує індекс «Ж». Агрегат розрахований на роботу з газоповітряними потоками підвищеної температури — стандартно до 200°С, а в спеціальній модифікації до 400...
| ВЦ 4-76 Ж №8, Виконання №5 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 4-76 Ж №8 (5) з ел.двигуном АД160S4 15.00 кВт 1500 об./хв | 22510 | 1400 | 1500 | 144 346,00 ₴ | ||
| ВЦ 4-76 Ж №8 (5) з ел.двигуном АД180S4 22.00 кВт 1500 об./хв | 25360 | 1793 | 1500 | 157 497,00 ₴ | ||
| ВЦ 4-76 Ж №8 (5) з ел.двигуном АД180М4 30.00 кВт 1500 об./хв | 27900 | 2187 | 1500 | 161 456,00 ₴ | ||
| ВЦ 4-76 Ж №8 (5) | |
|---|---|
| ВЦ 4-76 Ж №8 (5) з ел.двигуном АД160S4 15.00 кВт 1500 об./хв | |
| Артикул | ВЦ4768154-5Ж |
| Продуктивність | 22510 |
| Тиск | 1400 |
| Об./хв | 1500 |
| Ціна |
144 346,00 ₴
|
| ВЦ 4-76 Ж №8 (5) з ел.двигуном АД180S4 22.00 кВт 1500 об./хв | |
| Артикул | ВЦ4768224-5Ж |
| Продуктивність | 25360 |
| Тиск | 1793 |
| Об./хв | 1500 |
| Ціна |
157 497,00 ₴
|
| ВЦ 4-76 Ж №8 (5) з ел.двигуном АД180М4 30.00 кВт 1500 об./хв | |
| Артикул | ВЦ4768304-5Ж |
| Продуктивність | 27900 |
| Тиск | 2187 |
| Об./хв | 1500 |
| Ціна |
161 456,00 ₴
|
| ВЦ 4-76 Ж №10, Виконання №5 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 4-76 Ж №10 (5) з ел.двигуном АД200М6 22.00 кВт 1000 об./хв | 33510 | 1427 | 1000 | 229 175,00 ₴ | ||
| ВЦ 4-76 Ж №10 (5) з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | 36960 | 1753 | 1000 | 239 572,00 ₴ | ||
| ВЦ 4-76 Ж №10 (5) з ел.двигуном АД200L4 45.00 кВт 1500 об./хв | 41890 | 2279 | 1500 | 248 460,00 ₴ | ||
| ВЦ 4-76 Ж №10 (5) | |
|---|---|
| ВЦ 4-76 Ж №10 (5) з ел.двигуном АД200М6 22.00 кВт 1000 об./хв | |
| Артикул | ВЦ47610226-5Ж |
| Продуктивність | 33510 |
| Тиск | 1427 |
| Об./хв | 1000 |
| Ціна |
229 175,00 ₴
|
| ВЦ 4-76 Ж №10 (5) з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | |
| Артикул | ВЦ47610304-5Ж |
| Продуктивність | 36960 |
| Тиск | 1753 |
| Об./хв | 1000 |
| Ціна |
239 572,00 ₴
|
| ВЦ 4-76 Ж №10 (5) з ел.двигуном АД200L4 45.00 кВт 1500 об./хв | |
| Артикул | ВЦ47610454-5Ж |
| Продуктивність | 41890 |
| Тиск | 2279 |
| Об./хв | 1500 |
| Ціна |
248 460,00 ₴
|
| ВЦ 4-76 Ж №12, Виконання №5 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 4-76 Ж №12 (5) з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | — | — | 1000 | 296 977,00 ₴ | ||
| ВЦ 4-76 Ж №12 (5) з ел.двигуном АД225М6 37.00 кВт 1000 об./хв | — | — | 1000 | 314 913,00 ₴ | ||
| ВЦ 4-76 Ж №12 (5) з ел.двигуном А250S6 45.00 кВт 1000 об./хв | — | — | 1000 | 329 268,00 ₴ | ||
| ВЦ 4-76 Ж №12 (5) з ел.двигуном А250М6 55.00 кВт 1000 об./хв | — | — | 1000 | 339 404,00 ₴ | ||
| ВЦ 4-76 Ж №12 (5) з ел.двигуном А280S6 75.00 кВт 1000 об./хв | — | — | 1000 | 375 103,00 ₴ | ||
| ВЦ 4-76 Ж №12 (5) | |
|---|---|
| ВЦ 4-76 Ж №12 (5) з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | |
| Артикул | ВЦ476125306-5Ж |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1000 |
| Ціна |
296 977,00 ₴
|
| ВЦ 4-76 Ж №12 (5) з ел.двигуном АД225М6 37.00 кВт 1000 об./хв | |
| Артикул | ВЦ476125376-5Ж |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1000 |
| Ціна |
314 913,00 ₴
|
| ВЦ 4-76 Ж №12 (5) з ел.двигуном А250S6 45.00 кВт 1000 об./хв | |
| Артикул | ВЦ476125456-5Ж |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1000 |
| Ціна |
329 268,00 ₴
|
| ВЦ 4-76 Ж №12 (5) з ел.двигуном А250М6 55.00 кВт 1000 об./хв | |
| Артикул | ВЦ476125556-5Ж |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1000 |
| Ціна |
339 404,00 ₴
|
| ВЦ 4-76 Ж №12 (5) з ел.двигуном А280S6 75.00 кВт 1000 об./хв | |
| Артикул | ВЦ476125756-5Ж |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1000 |
| Ціна |
375 103,00 ₴
|
| ВЦ 4-76 Ж №16, Виконання №5 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 4-76 Ж №16 (5) з ел.двигуном А250М6 55.00 кВт 1000 об./хв | — | — | 1000 | 798 827,00 ₴ | ||
| ВЦ 4-76 Ж №16 (5) з ел.двигуном А280S6 75.00 кВт 1000 об./хв | 105000 | 2051 | 1000 | 834 526,00 ₴ | ||
| ВЦ 4-76 Ж №16 (5) | |
|---|---|
| ВЦ 4-76 Ж №16 (5) з ел.двигуном А250М6 55.00 кВт 1000 об./хв | |
| Артикул | ВЦ47616556-5Ж |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1000 |
| Ціна |
798 827,00 ₴
|
| ВЦ 4-76 Ж №16 (5) з ел.двигуном А280S6 75.00 кВт 1000 об./хв | |
| Артикул | ВЦ47616756-5Ж |
| Продуктивність | 105000 |
| Тиск | 2051 |
| Об./хв | 1000 |
| Ціна |
834 526,00 ₴
|
| ВЦ 4-76 Ж №20, Виконання №5 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 4-76 Ж №20 (5) з ел.двигуном А250М6 55.00 кВт 1000 об./хв | 120000 | 1170 | 1000 | 941 808,00 ₴ | ||
| ВЦ 4-76 Ж №20 (5) з ел.двигуном А280S6 75.00 кВт 1000 об./хв | 139000 | 1500 | 1000 | 977 507,00 ₴ | ||
| ВЦ 4-76 Ж №20 (5) | |
|---|---|
| ВЦ 4-76 Ж №20 (5) з ел.двигуном А250М6 55.00 кВт 1000 об./хв | |
| Артикул | ВЦ47620556-5Ж |
| Продуктивність | 120000 |
| Тиск | 1170 |
| Об./хв | 1000 |
| Ціна |
941 808,00 ₴
|
| ВЦ 4-76 Ж №20 (5) з ел.двигуном А280S6 75.00 кВт 1000 об./хв | |
| Артикул | ВЦ47620756-5Ж |
| Продуктивність | 139000 |
| Тиск | 1500 |
| Об./хв | 1000 |
| Ціна |
977 507,00 ₴
|
