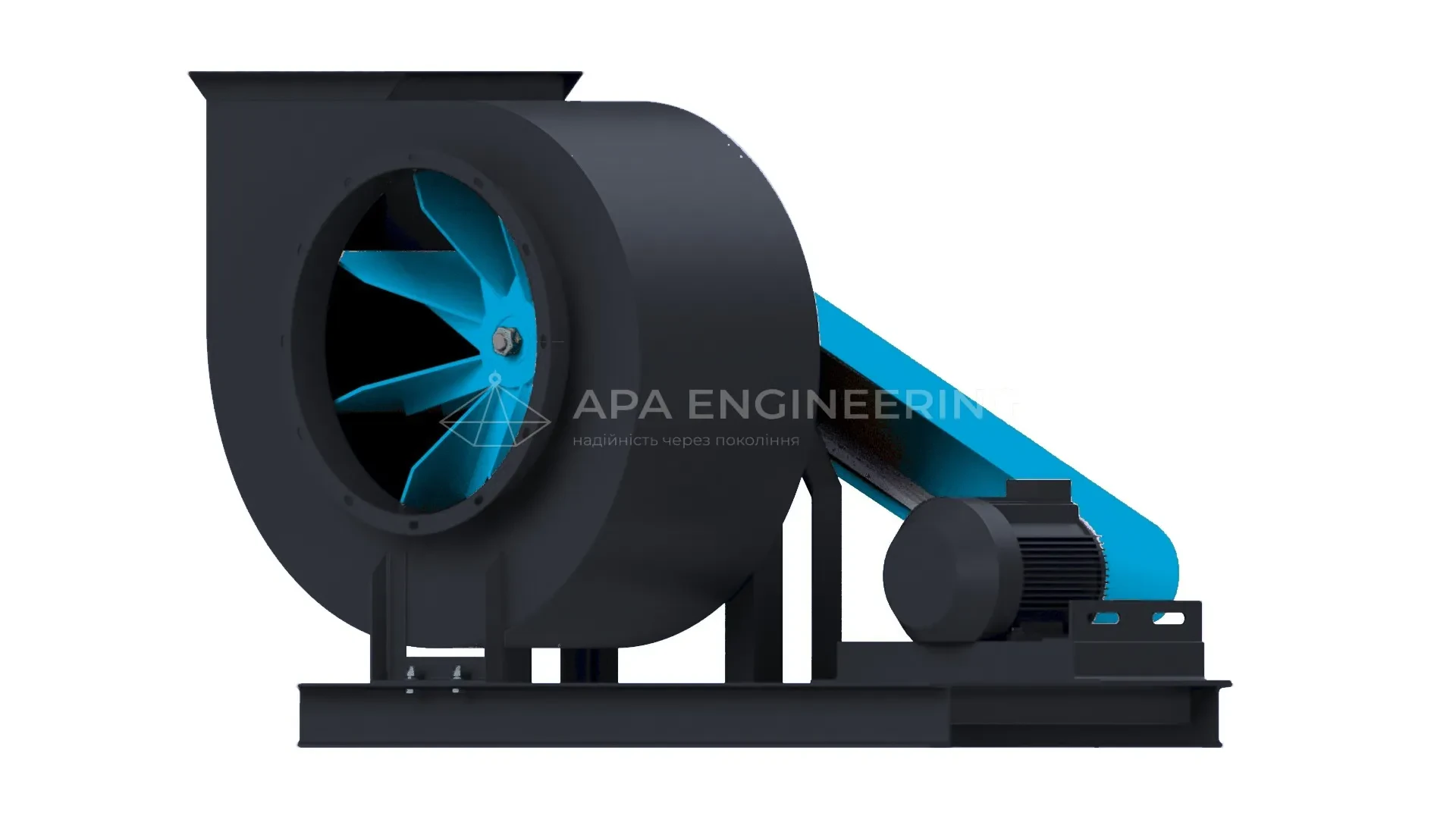

Радіальні пилові вентилятори ВЦП 6-45 (ВРП 120-45): виконання за Схемою 5 (Клинопасовий привід)

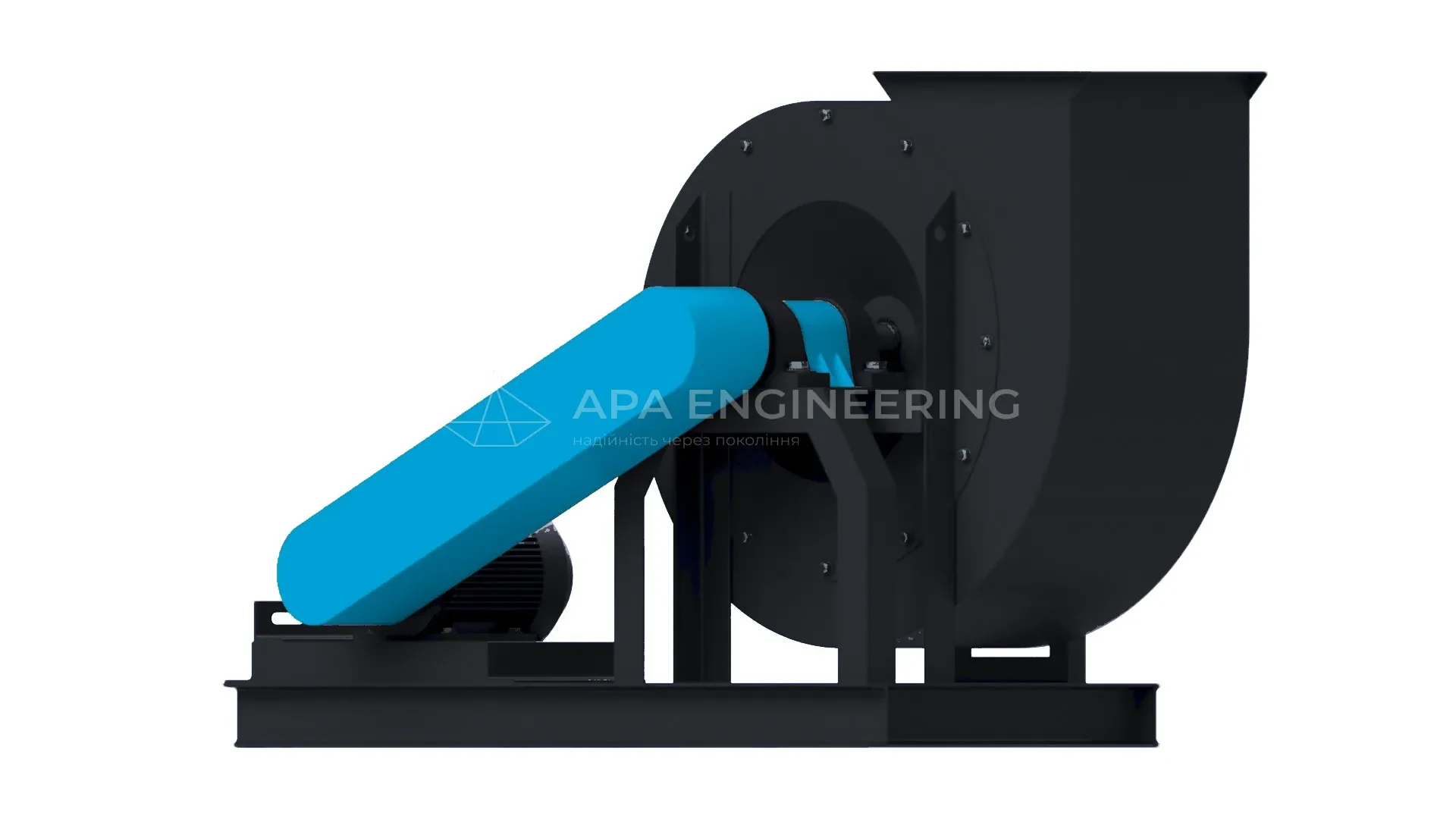

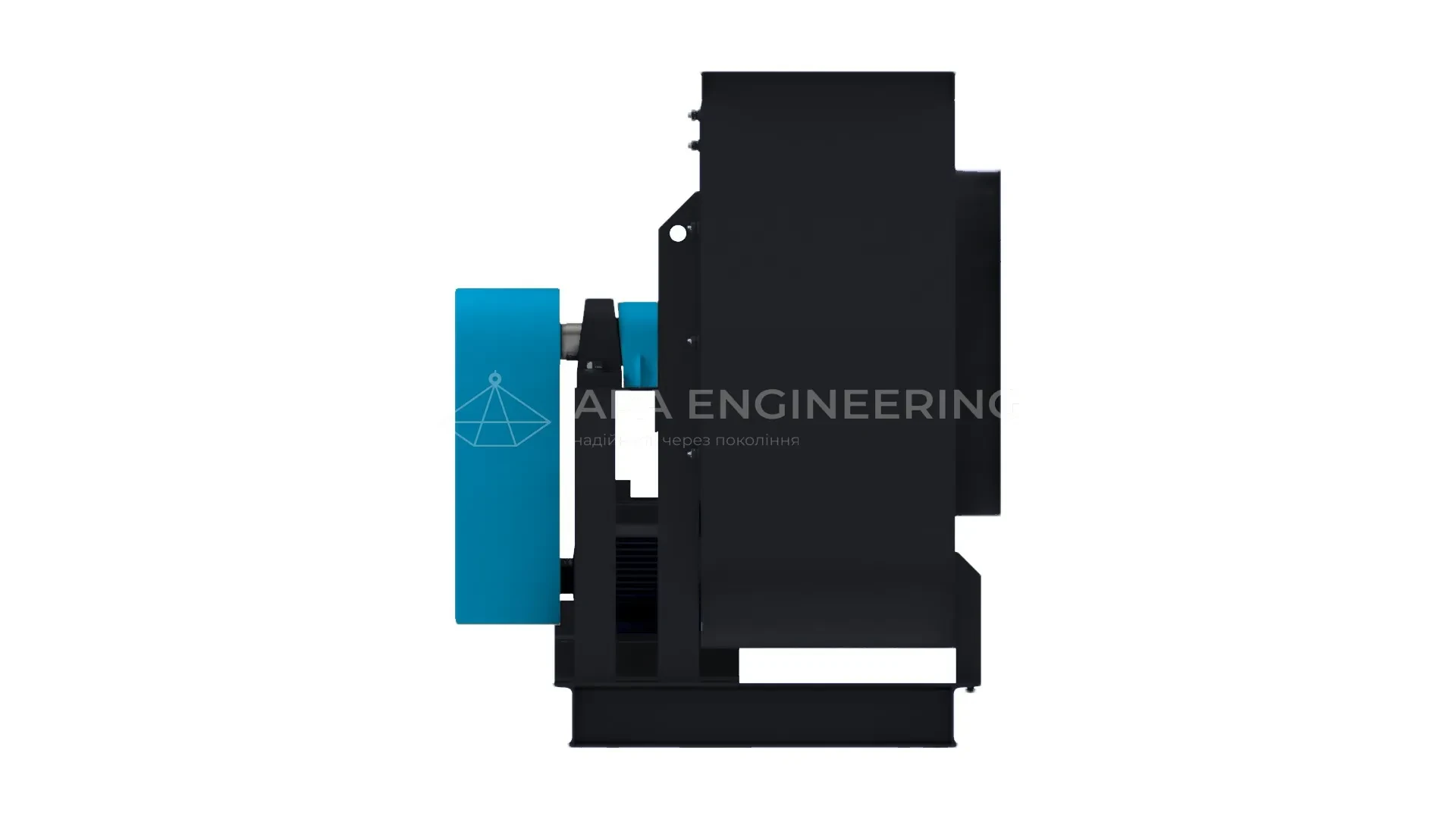

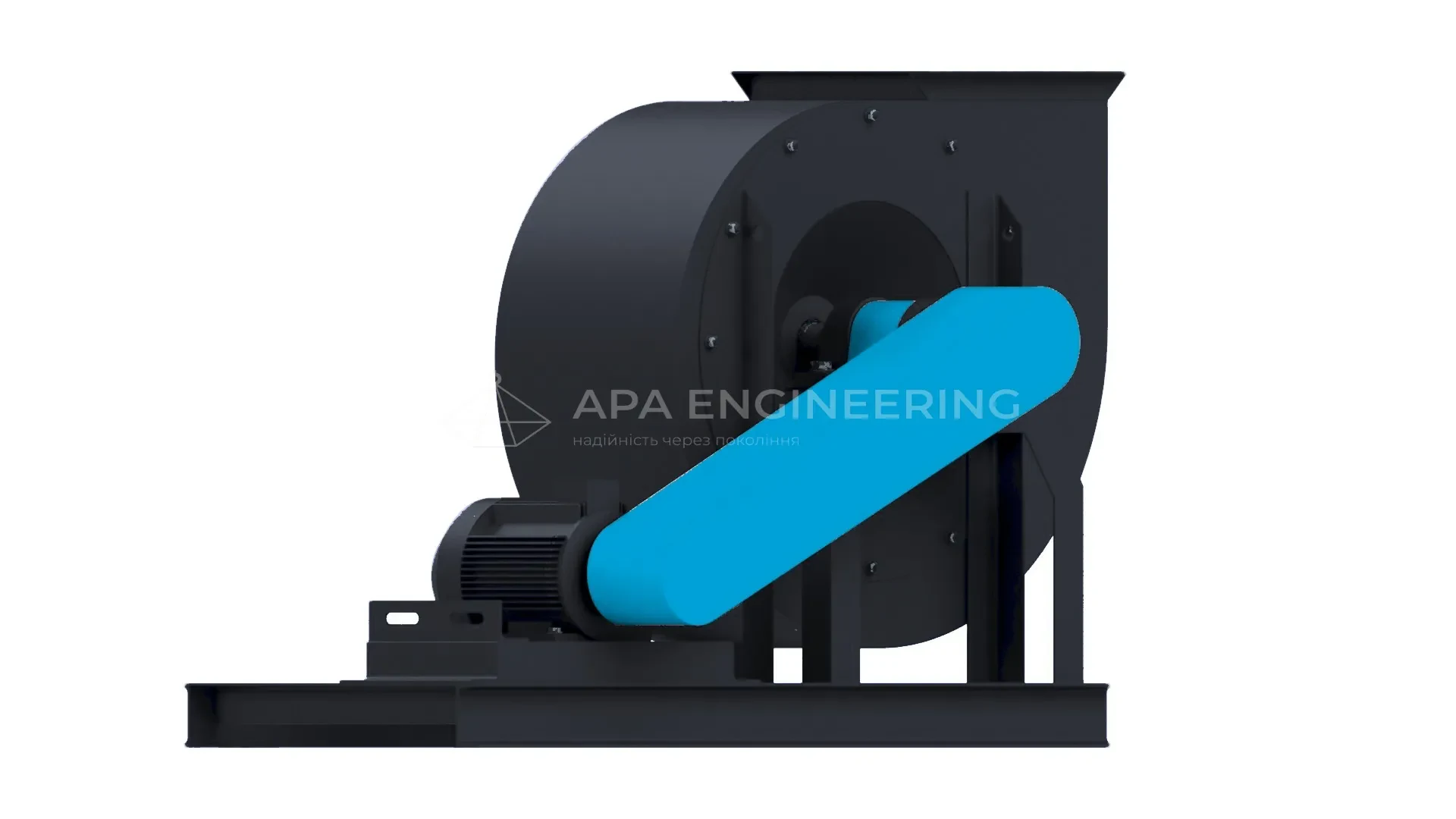

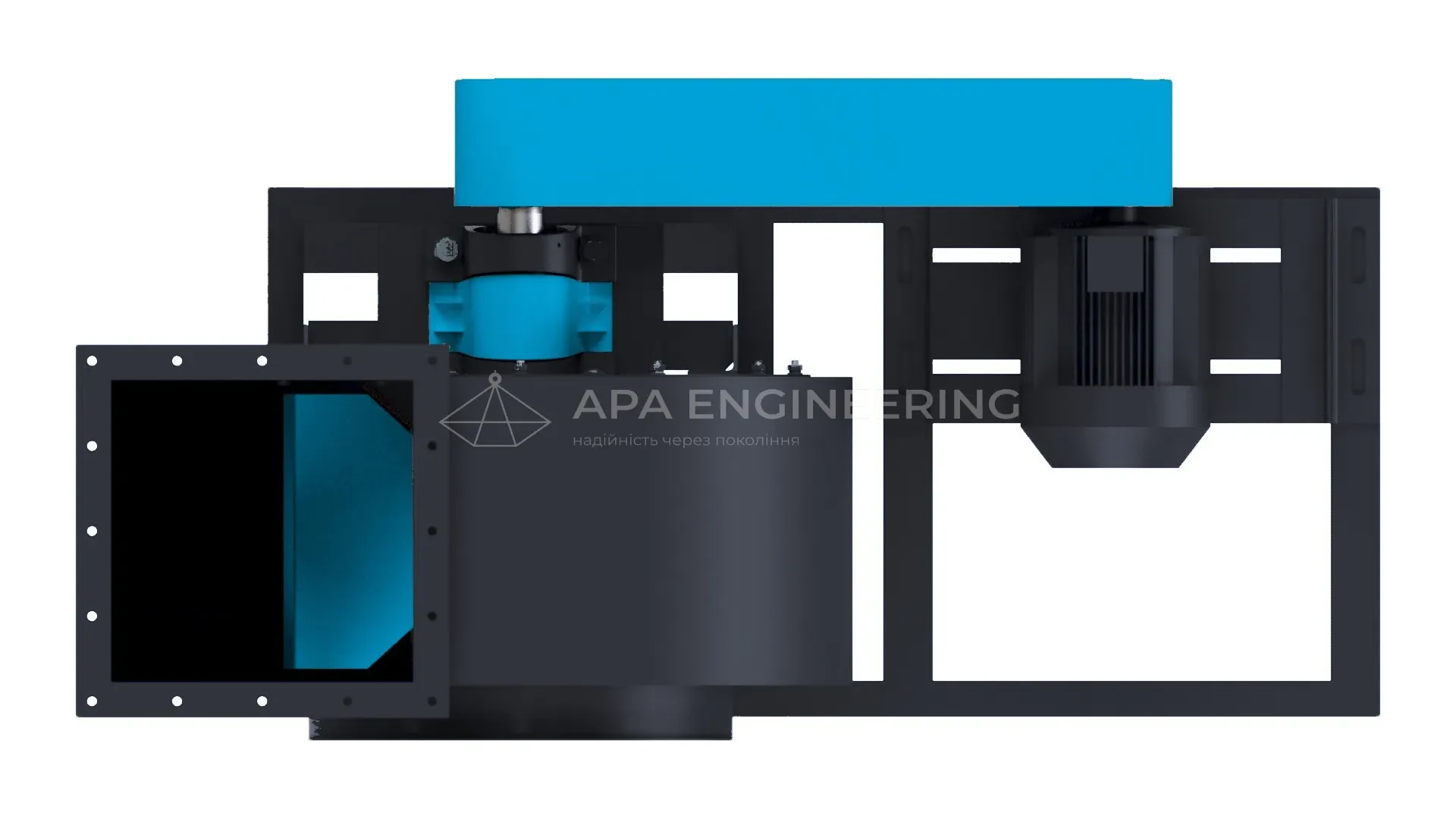

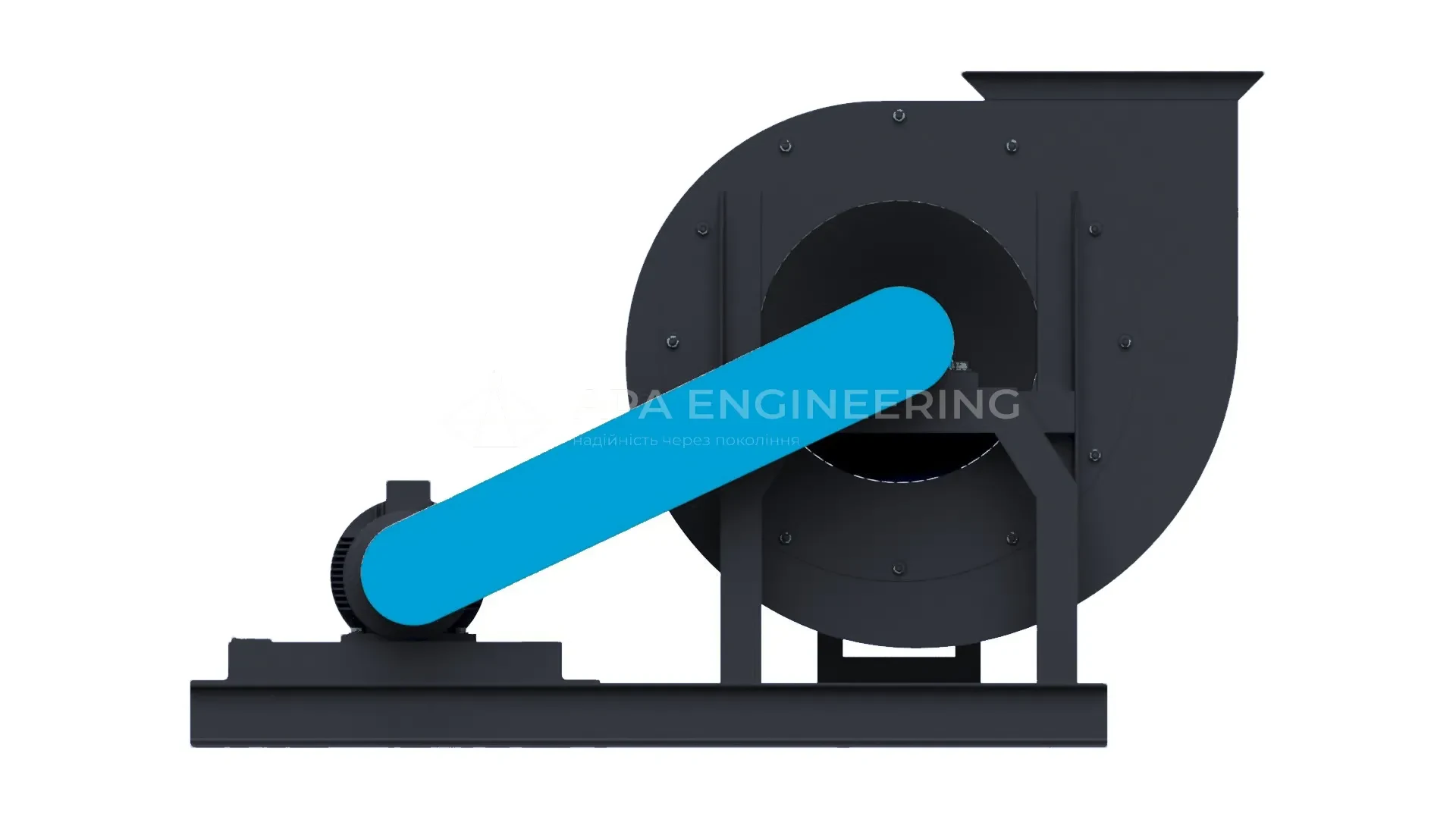

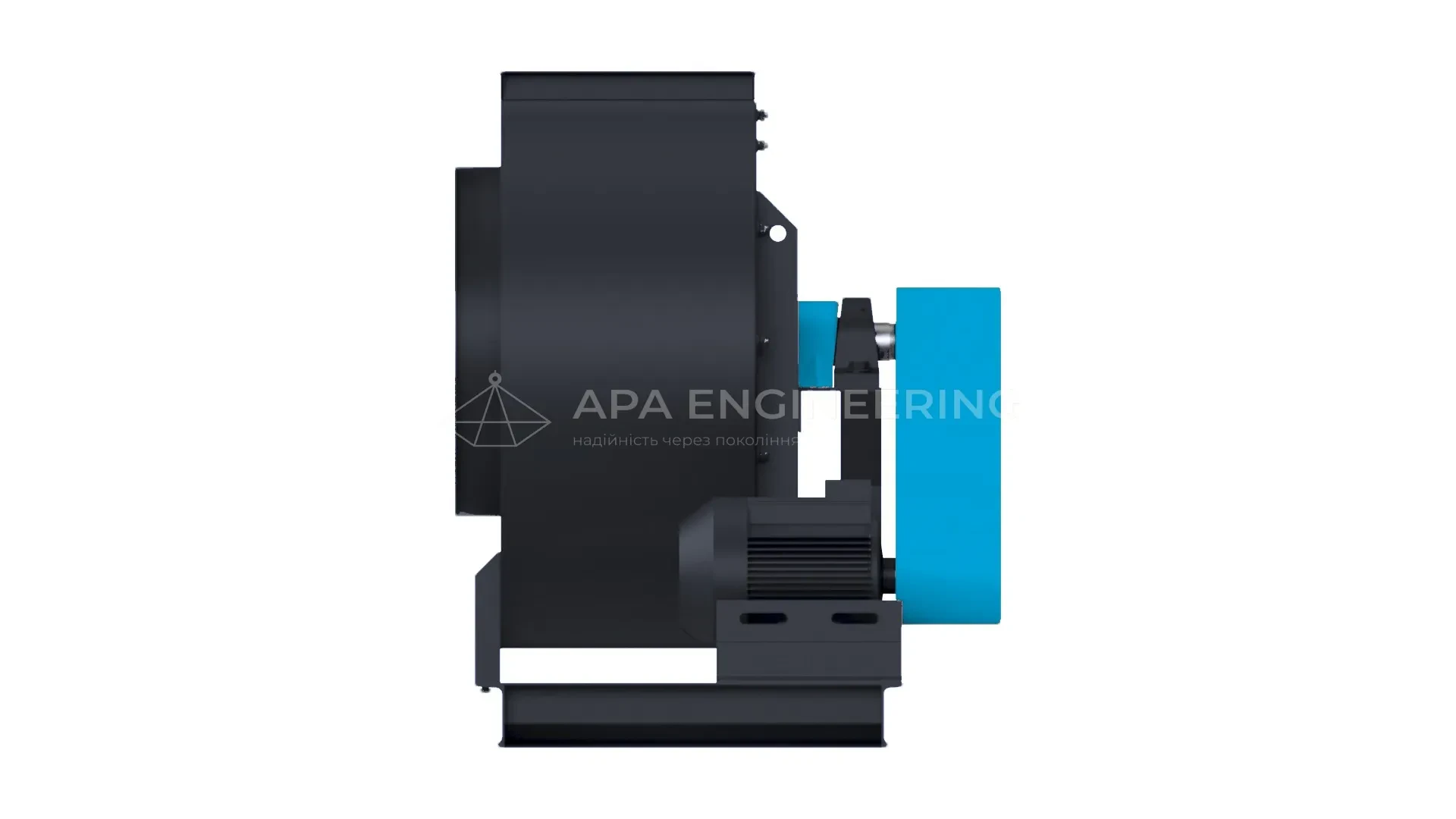

На відміну від Схеми 1, де робоче колесо встановлюється безпосередньо на вал двигуна, Схема 5 передбачає передачу крутного моменту через клинопасову передачу. У цій конфігурації крильчатка зафіксована на власному валу в окремому підшипниковому вузлі, а електродвигун винесений на спільну станину. Таке інженерне рішення має ключові переваги для важких умов експлуатації:

Захист двигуна: Електродвигун повністю ізольований від впливу високих температур перекачуваного середовища та механічних вібрацій.

Радіальні навантаження: Вагу масивного робочого колеса та динамічні удари від переміщуваного абразиву (великої стружки, окалини, уламків) сприймає посилений підшипниковий вузол, а не вал двигуна.

Гнучкість налаштувань: Змінюючи діаметр шківів, можна точно відрегулювати частоту обертання робочого колеса під конкретні аеродинамічні вимоги мережі без заміни самого двигуна.

Відцентрові вентилятори ВЦП 6-45 у виконанні 5 незамінні на меблевих і деревообробних фабриках, зерноочисних комплексах (ЗАВ, елеватори), лініях із виробництва пелет, цементних і цегельних заводах, де потрібне безперервне переміщення газоповітряних сумішей із концентрацією тирси, стружки, лушпиння, шлаку або пилу до 1 г/м³ (у пікових технологічних режимах — до 1 кг/м³ за умови відсутності липких, волокнистих і цементуючих речовин).

Технічні параметри та конструктивні особливості

Кожен вузол вентилятора спроєктований КБ «АПА Інжиніринг» з розрахунком на довготривалу роботу в абразивних середовищах.

Робоче середовище та обмеження

Максимальна температура: до +80°С (базове виконання).

Характер домішок: сухий технологічний пил, деревні відходи, дрібнофракційне тверде сміття.

Матеріали та геометрія «равлика»

Базовий метал: товстостінна вуглецева сталь із зносостійким полімерно-порошковим покриттям.

Спеціальні версії (під замовлення): корозійностійкі (нержавіюча сталь), вибухозахищені (іскробезпечні алюмінієві сплави або різнорідні метали).

Універсальність монтажу: спіральний корпус має поворотну конструкцію. Його можна встановити під будь-яким кутом від 0° до 315° з кроком 45°, що виключає необхідність використання складних перехідних колін повітропроводу.

Напрямок обертання: правий (ПР — за годинниковою стрілкою) та лівий (ЛІВ — проти годинникової стрілки). Напрямок визначається, якщо дивитися на агрегат з боку всмоктувального патрубка.

Надійність механічної частини

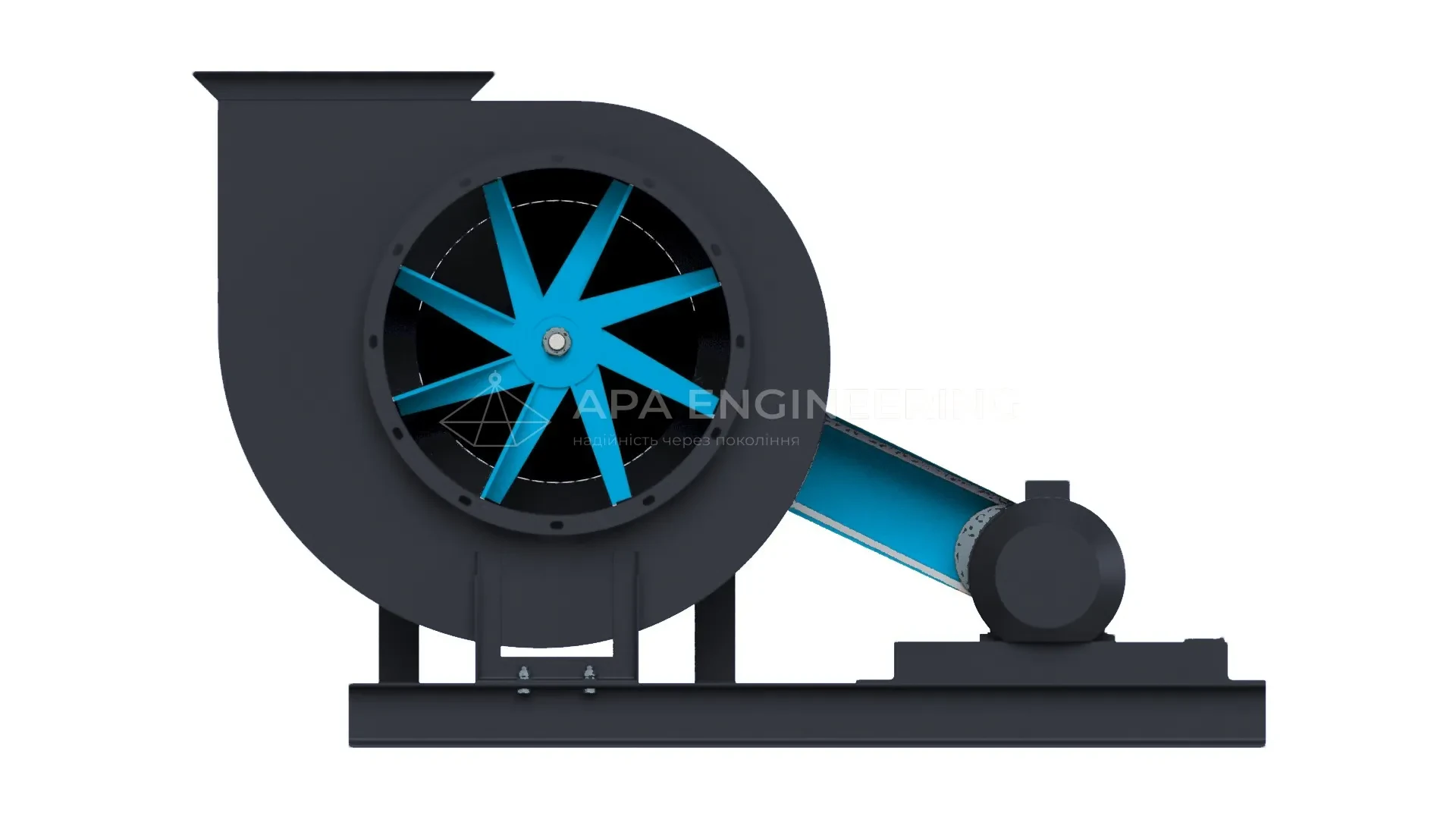

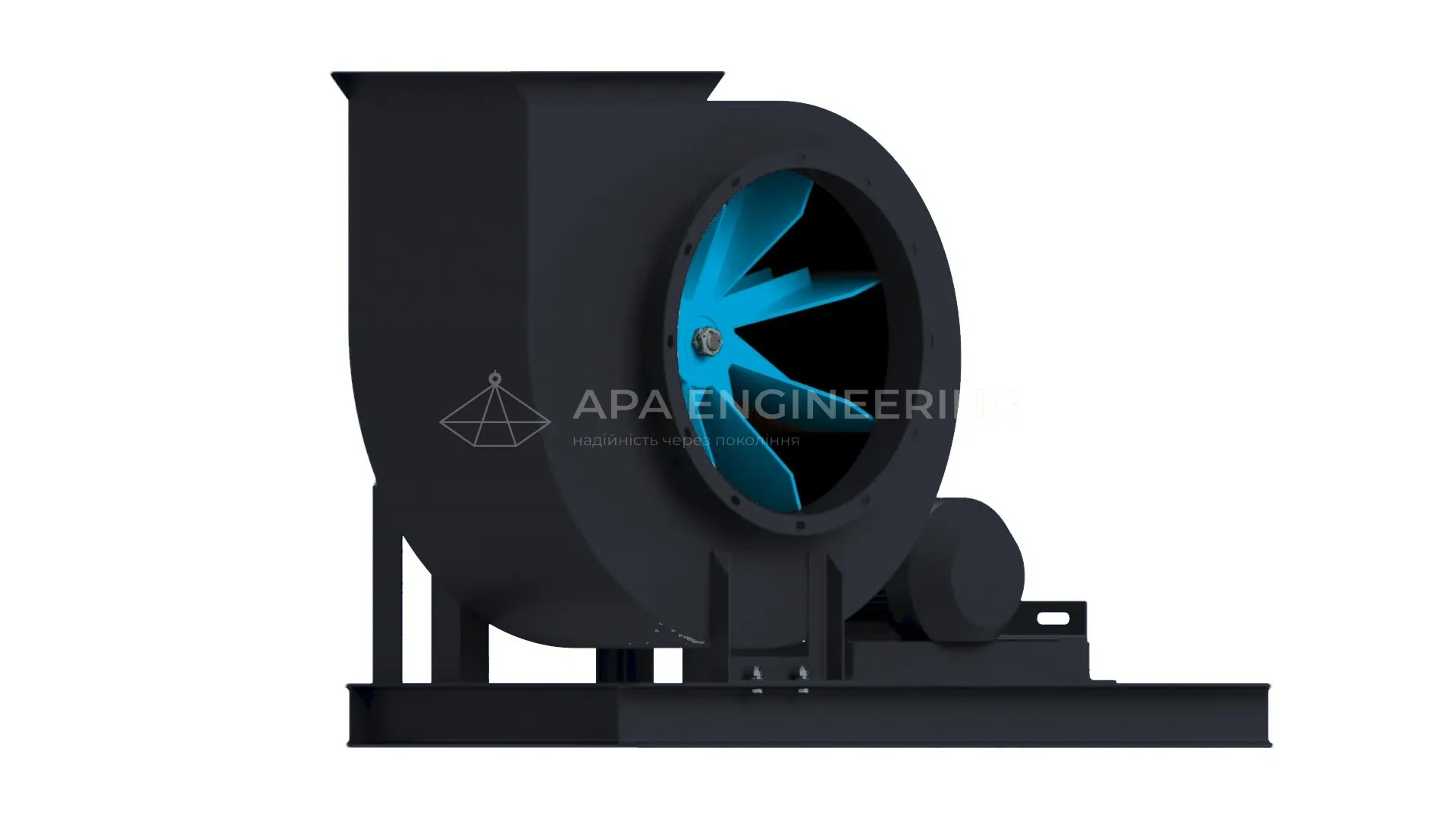

Крильчатка: оснащена прямими радіальними лопатками (відкритого типу). Така форма мінімізує налипання пилу, самоочищається в процесі обертання та демонструє найвищу стійкість до наскрізного абразивного зношування.

Балансування: абсолютно всі робочі колеса проходять електронне динамічне та статичне балансування на спеціалізованих стендах, що виключає руйнування підшипників і биття вала.

Комплектація: підшипникові вузли заповнюються преміальними мастильними матеріалами, за запитом встановлюються підшипники SNR / SKF. Агрегати комплектуються надійними трифазними електродвигунами (380 В) загальнопромислового або вибухозахищеного типу.

Бездоганний сервіс від заводу «АПА Інжиніринг»

Купуючи промислове вентиляційне обладнання безпосередньо у виробника, ви отримуєте комплексні гарантії захисту інвестицій:

Контроль якості: Кожен вентилятор проходить цикл приймально-здавальних випробувань у відділі технічного контролю (ВТК) з фіксацією параметрів в індивідуальному паспорті виробу.

Повна документація: Обладнання постачається з офіційним керівництвом з експлуатації, інструкціями з обслуговування підшипникового вузла та правилами безпечного монтажу.

Гарантія: Чесна заводська гарантія становить 2 роки (24 місяці).

Експортні можливості: Ми не лише здійснюємо швидку доставку по всій Україні, а й маємо багаторічний досвід експорту обладнання до країн ближнього зарубіжжя (Казахстан, Грузія, Молдова та ін.) з повним пакетом митного супроводу.

Як оформити замовлення:

Для підбору діаметра шківів, узгодження напрямку обертання (ПР/ЛІВ) або замовлення спеціального виконання з нержавіючої сталі зв'яжіться з нашими провідними інженерами:

Надішліть технічне завдання на email: apa.eng.info@gmail.com

Зателефонуйте для прямої консультації: +380 (98) 765 43 21

Або залиште заявку безпосередньо на офіційній сторінці моделі.
