Промисловий радіальний пиловий вентилятор ВЦП 6-46 (ВРП 120-46) від виробника

Сфера застосування

Серія агрегатів середнього тиску ВЦП 6-46 спроєктована спеціально для важких умов експлуатації та інтеграції у масштабні системи пневмотранспорту або аспірації. Головне інженерне завдання цієї установки — інтенсивне та безперервне переміщення газоповітряних потоків, обтяжених високою концентрацією сипучих механічних домішок. Апарат легко справляється з деревною тирсою, металевою окалиною, зерновим лушпинням і будівельним пилом. Найважливішою відмінністю цього модельного ряду від базової лінійки 6-45 є модифікована аеродинамічна характеристика, що відрізняється більш пологою кривою. Таке рішення дозволяє вентилятору максимально стабільно функціонувати в мережах зі складним опором, повністю виключаючи ризик критичного перевантаження електроприводу.

Конструктивні особливості

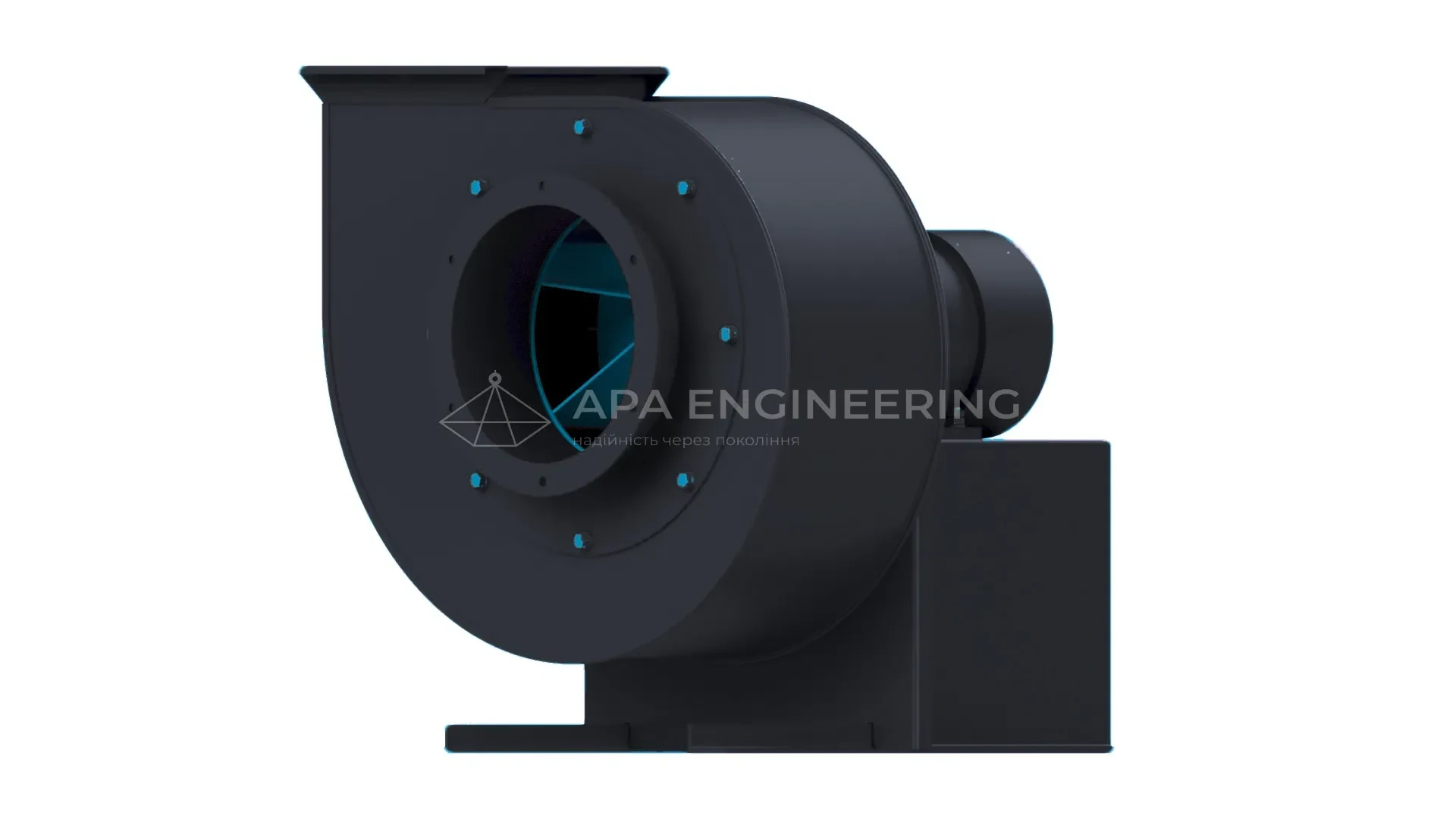

Конструктивною основою апарата є масивний спіралеподібний кожух, надійно зварений із товстолистової промислової вуглецевої сталі. Усередині розміщене оптимізоване робоче колесо, оснащене шістьма прямими радіальними лопатками. Відкрита архітектура ротора перешкоджає налипанню транспортованого сміття, радикально знижує абразивне зношування внутрішніх поверхонь і захищає канали від засмічення. На виробничих потужностях «АПА Інжиніринг» кожна крильчатка проходить багаторівневе прецизійне статичне та динамічне балансування на спеціалізованих електронних стендах. Це забезпечує повне гасіння руйнівних вібрацій і значно збільшує робочий ресурс усього кінематичного ланцюга.

Промислові вентилятори ВЦП 6-46 масово впроваджуються на деревообробних підприємствах, великих елеваторах, у столярних цехах і на комбінатах із виробництва будівельних матеріалів. Ключове обмеження під час експлуатації — повітряне середовище не повинно містити волокнистих структур і в'язких липких смол. Уся готова продукція проходить суворі випробування у Відділі технічного контролю (ВТК), захищається антикорозійним полімерно-порошковим покриттям і передається замовнику з офіційною гарантією на 2 роки. Ми забезпечуємо потреби українського ринку та здійснюємо безперебійний експорт сертифікованого обладнання до Казахстану, Грузії, Туркменістану та Молдови.

Технічні параметри та експлуатаційні межі

Замість шаблонних таблиць ми згрупували ключові параметри у зручні логічні блоки для швидкого аналізу технічними спеціалістами та фахівцями із закупівель.

Аеродинамічні показники

Тип тиску: Середній (із пологою аеродинамічною характеристикою).

Сфера впровадження: Пневмотранспортні траси, аспіраційні очисні комплекси.

Максимальна запиленість: До 1 г/м³ (у специфічних умовах допускається робота із завислими частинками до 1 кг/м³).

Термальний бар'єр: Температура газоповітряної маси, що проходить, не більше +80°С.

Суворі обмеження: Заборонено перекачування липких, смолистих і довговолокнистих фракцій.

Габарити, матеріали та конструкція

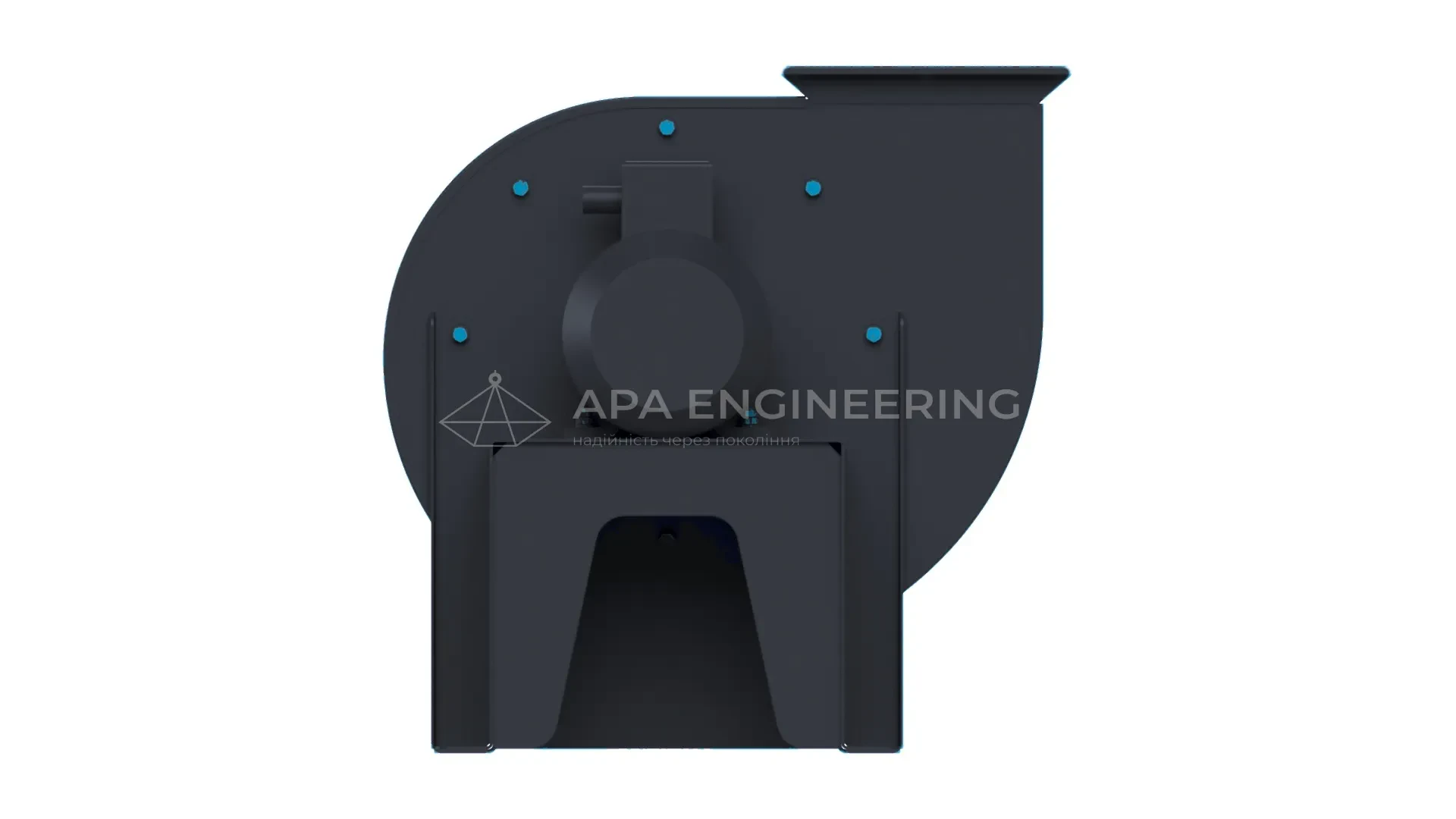

Тип корпусу: Спіралеподібний («равлик») із поворотним механізмом.

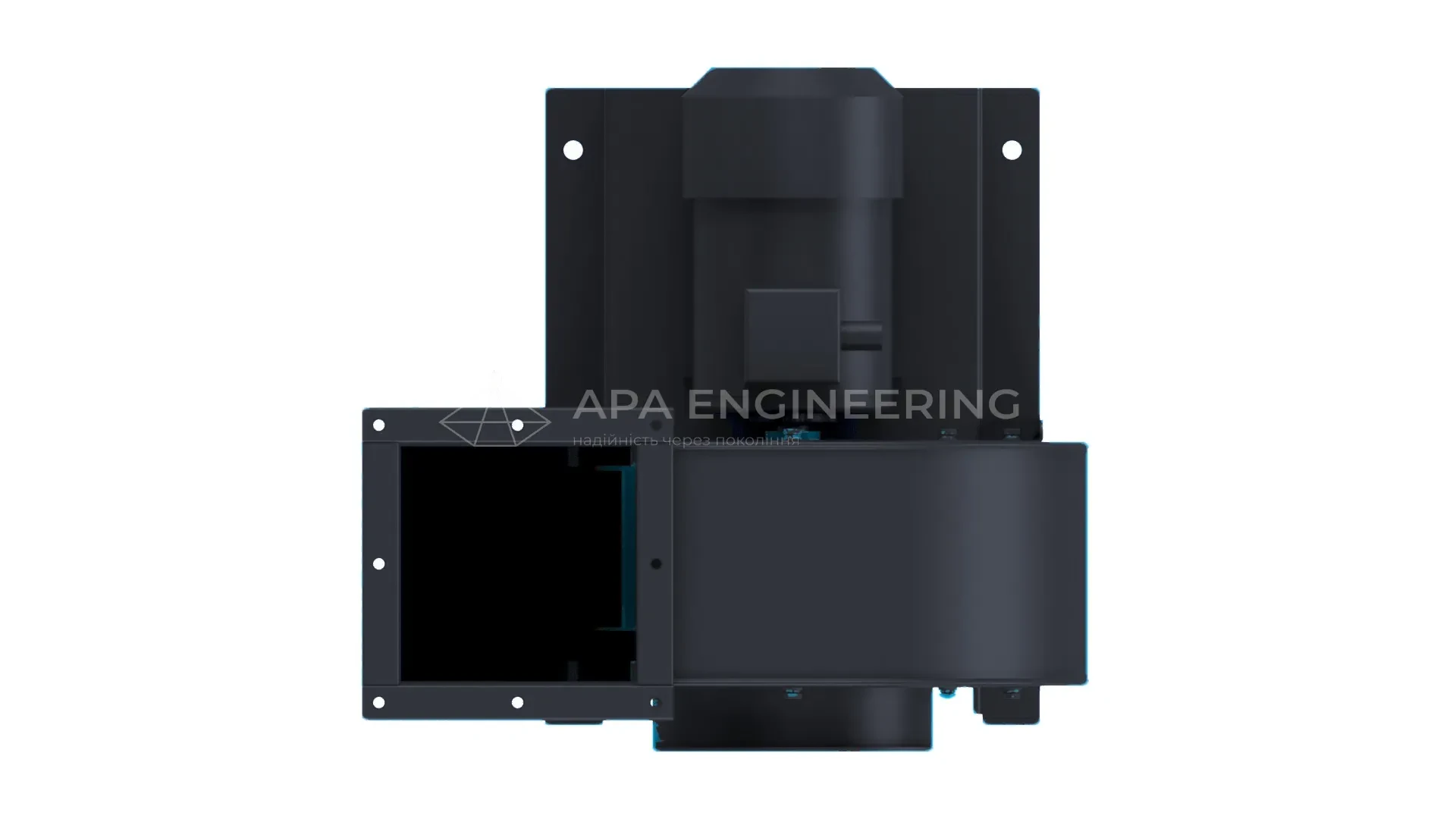

Позиціонування повітропроводу: Доступний поворот від 0° до 315° (крок регулювання — 45°).

Базовий метал: Вуглецева сталь (збільшена товщина листа).

Спеціальні виконання (за спеціальним замовленням): Харчова нержавіюча сталь, іскробезпечний алюміній, різнорідні метали.

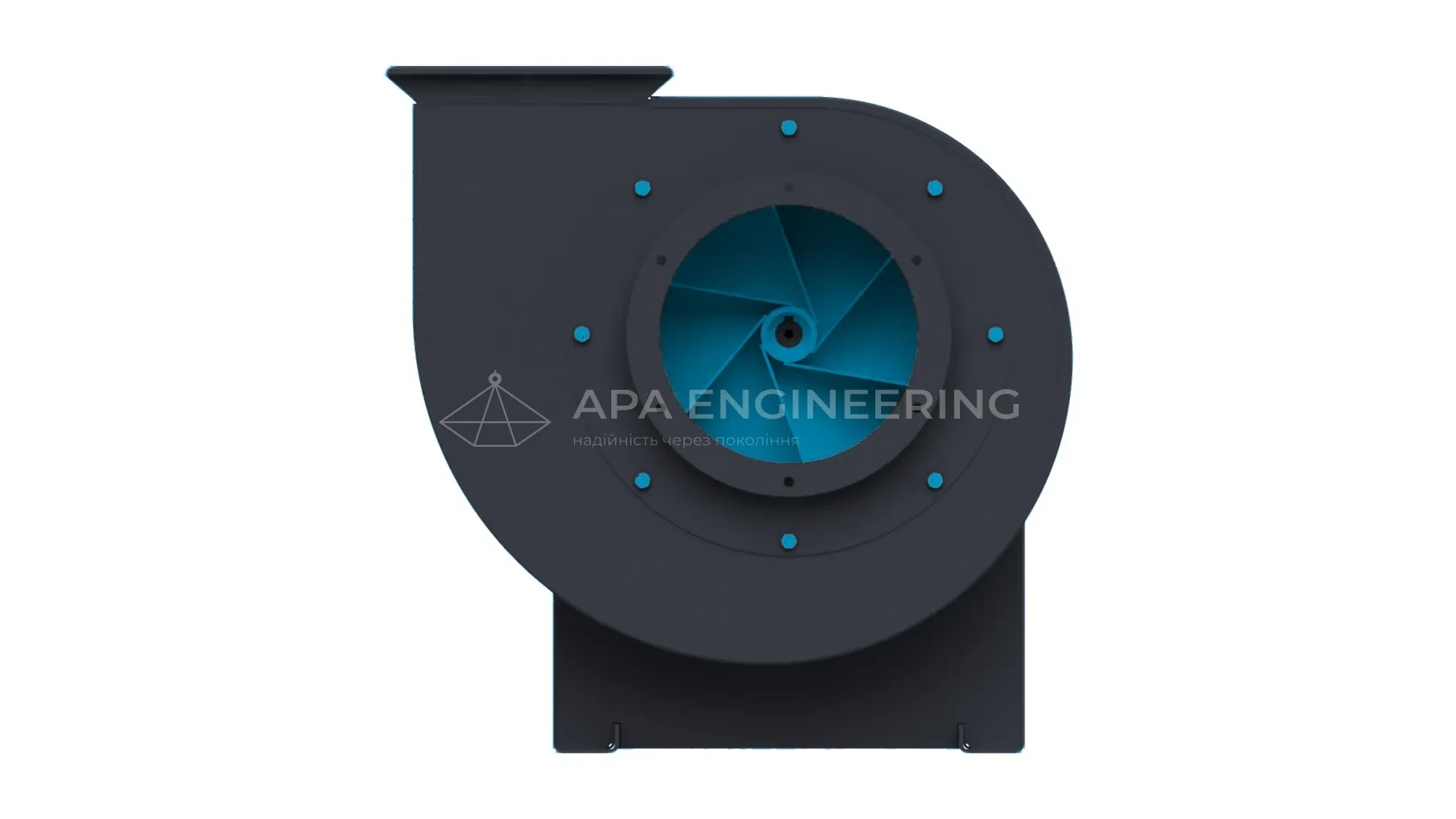

Крильчатка: 6 радіальних лопаток із відкритою геометрією.

Орієнтація ротора: Праве (ПР) або ліве (ЛІВ) обертання, якщо дивитися з боку всмоктувального патрубка.

Захист від корозії: Промислова порошкова фарба (полімеризація в печі).

Електричні параметри та приводи

Живильна мережа: 380 В (трифазна напруга).

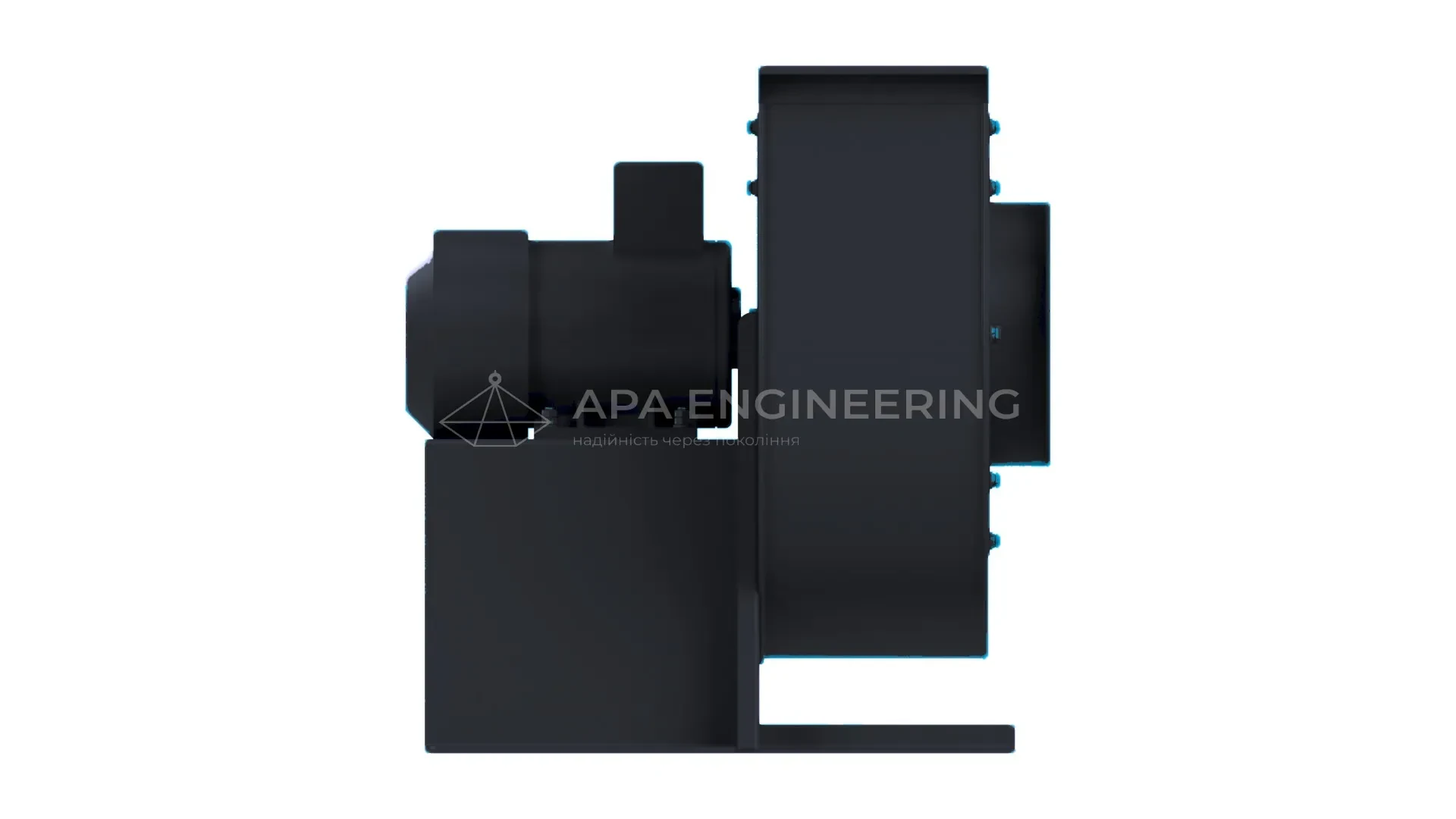

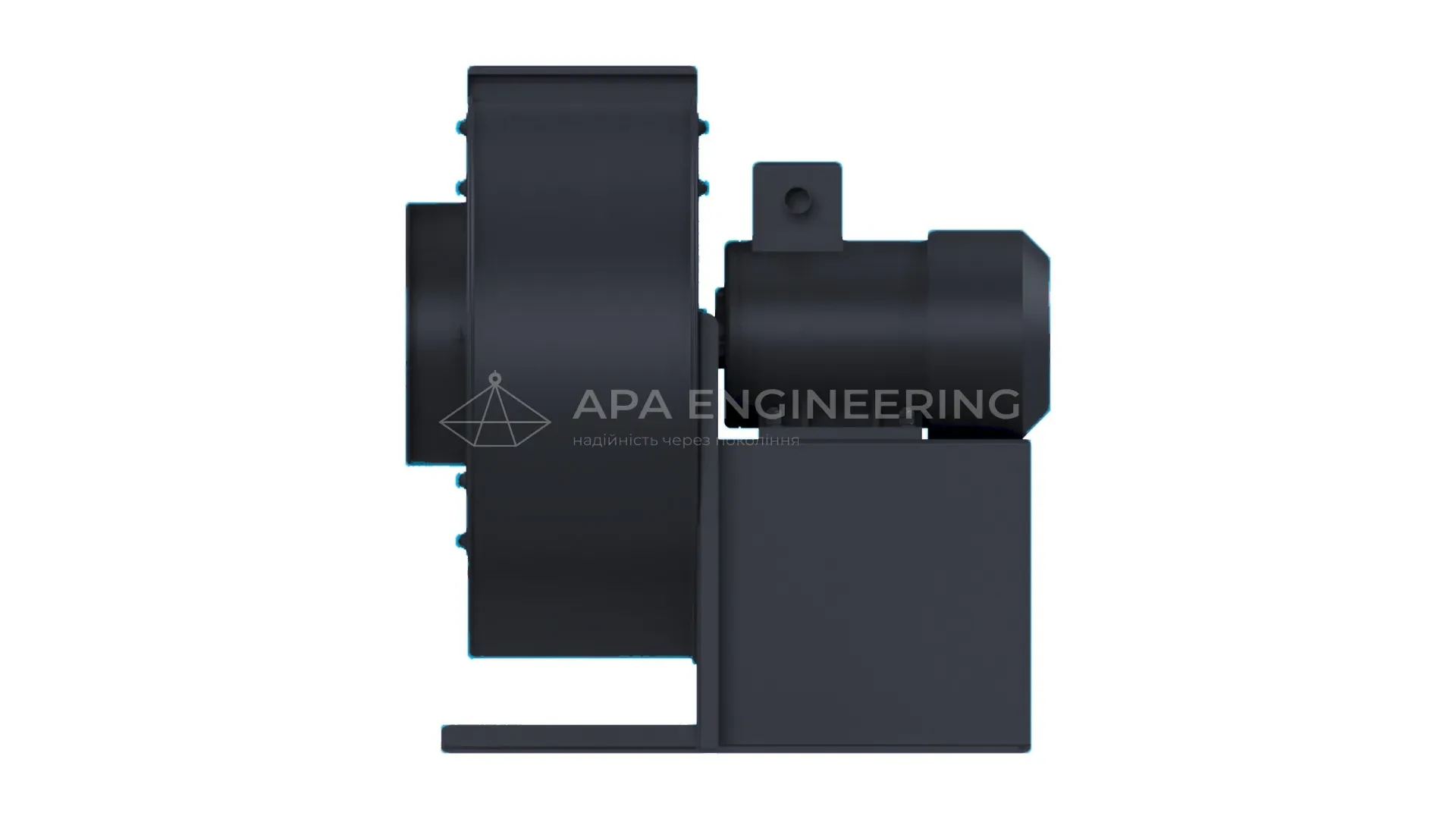

Варіанти кінематики: Схема 1 (робоче колесо монтується безпосередньо на вал електродвигуна) та Схема 5 (передача крутного моменту через клинові ремені з окремим підшипниковим вузлом).

Клас двигунів: Загальнопромислові (вибухозахищені електродвигуни інтегруються під замовлення).

Комплектуючі: За запитом замовника встановлюються посилені підшипники SNR.

Професійний сервіс та гарантії «АПА Інжиніринг»

Замовляючи промислове вентиляційне обладнання у заводу-виробника, ви отримуєте комплексні переваги та захист інвестицій:

Індивідуальний підбір: Інженери нашого КБ допоможуть розрахувати оптимальну робочу точку, оберуть схему виконання та, за необхідності, спроєктують вибухозахищене або корозійностійке виконання.

Суворий аудит якості: Усі агрегати проходять цикл приймально-здавальних випробувань у Відділі технічного контролю (ВТК) з обов'язковою відміткою та фіксацією характеристик в індивідуальному паспорті виробу.

Повна документація: Разом з обладнанням постачається детальна інструкція з експлуатації, технічного обслуговування підшипникових вузлів і монтажні карти.

Офіційна гарантія: Пряма заводська гарантія становить 2 роки (24 місяці) з дня введення в експлуатацію.
