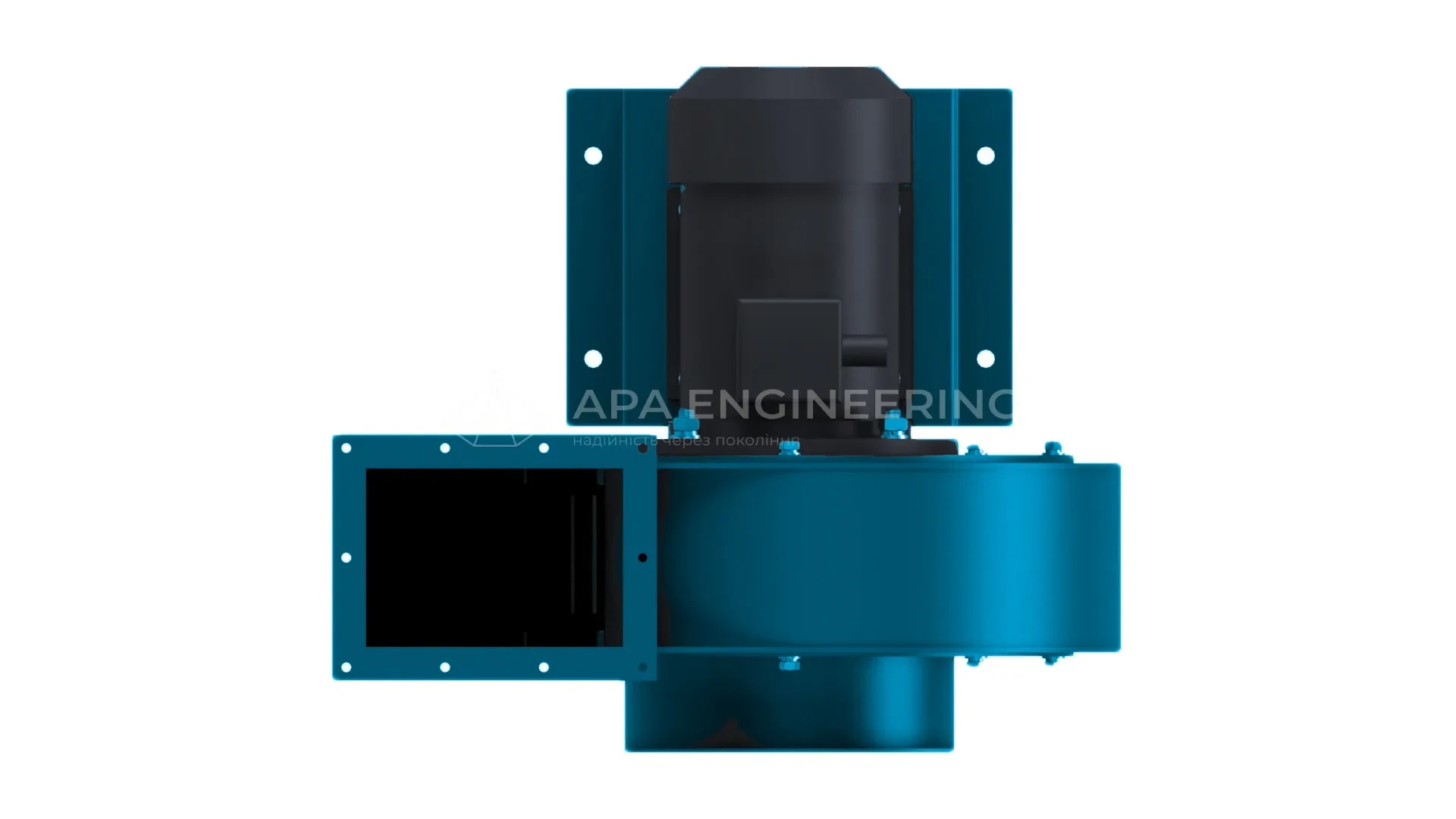

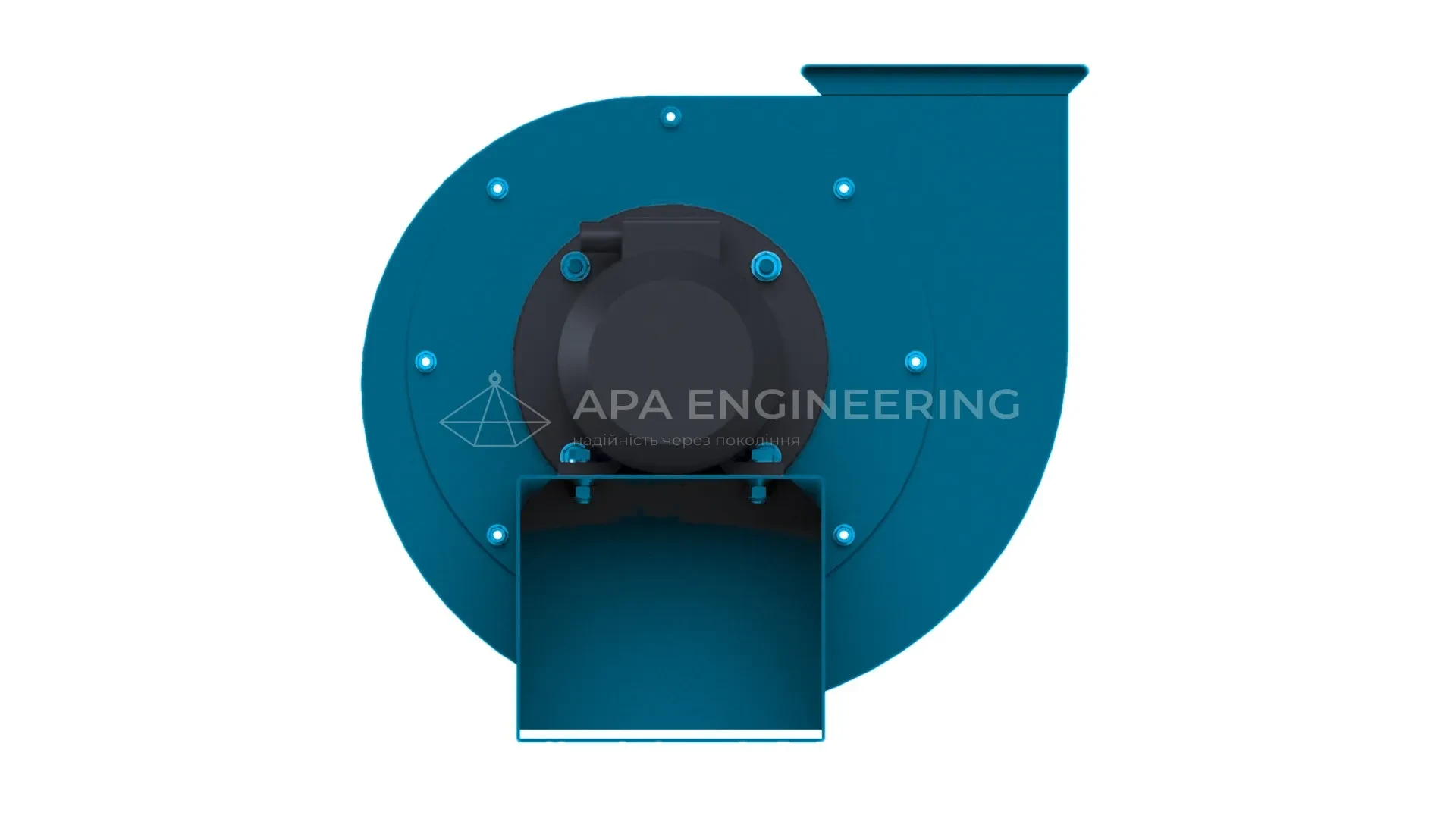

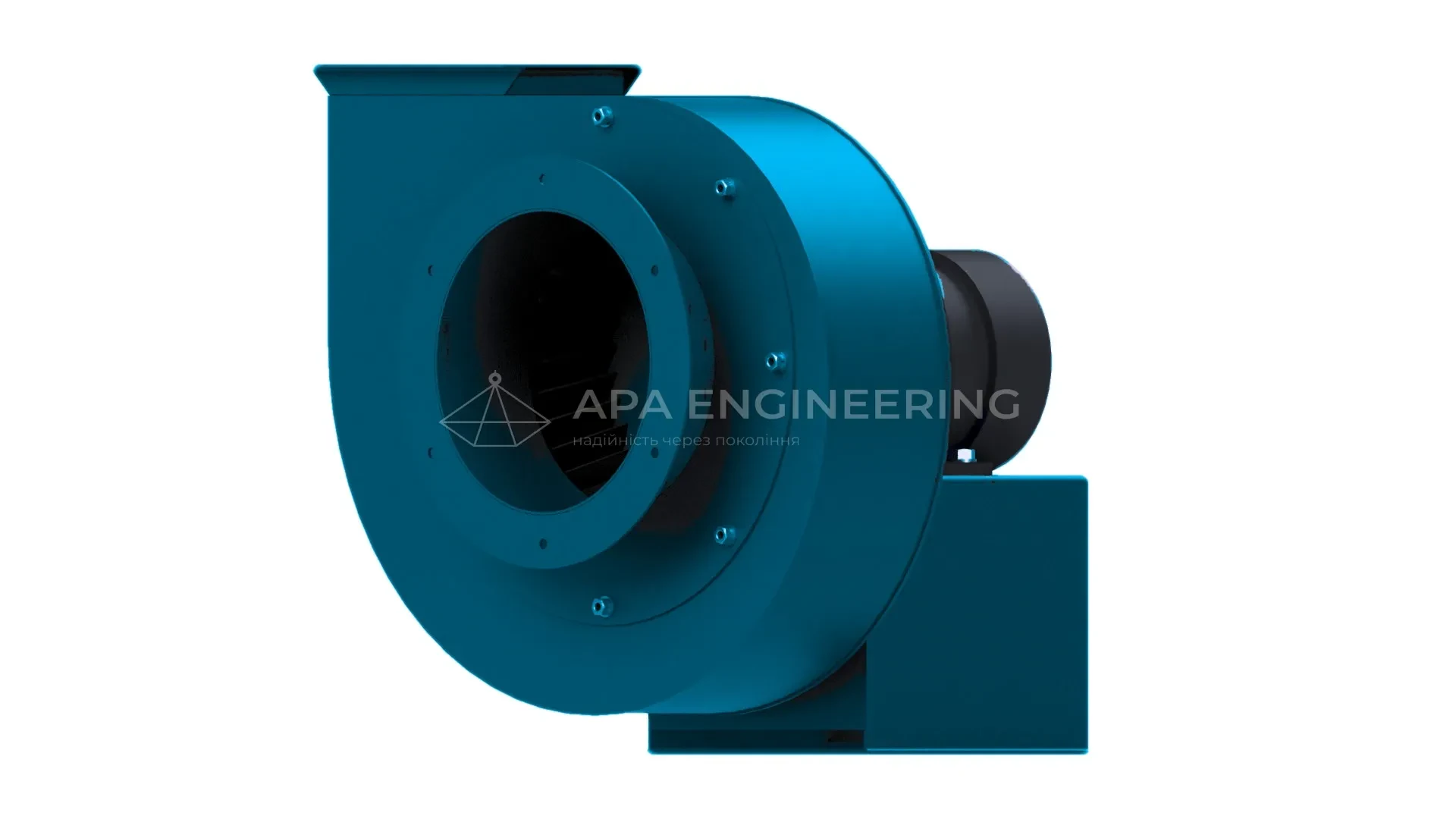

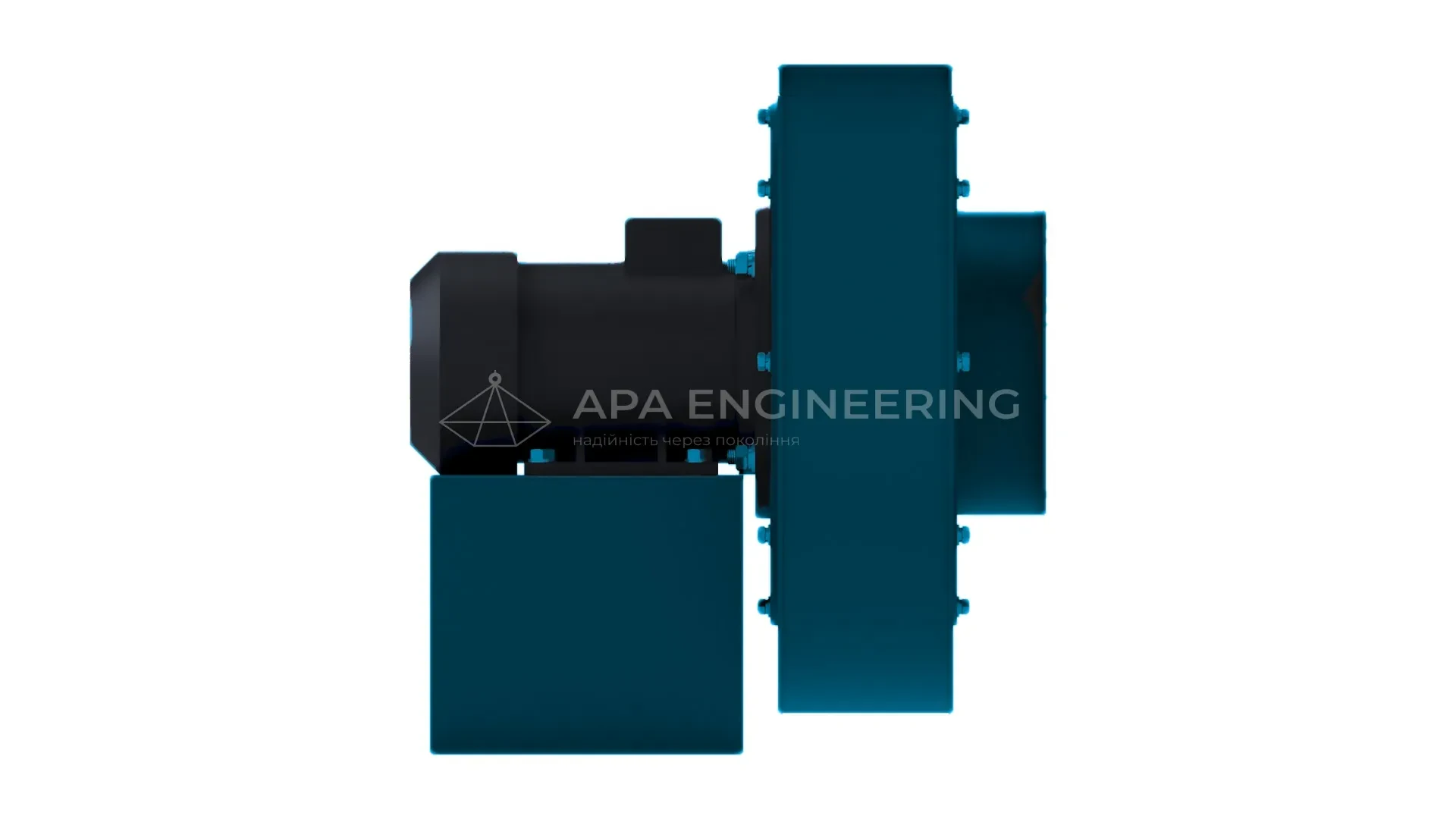

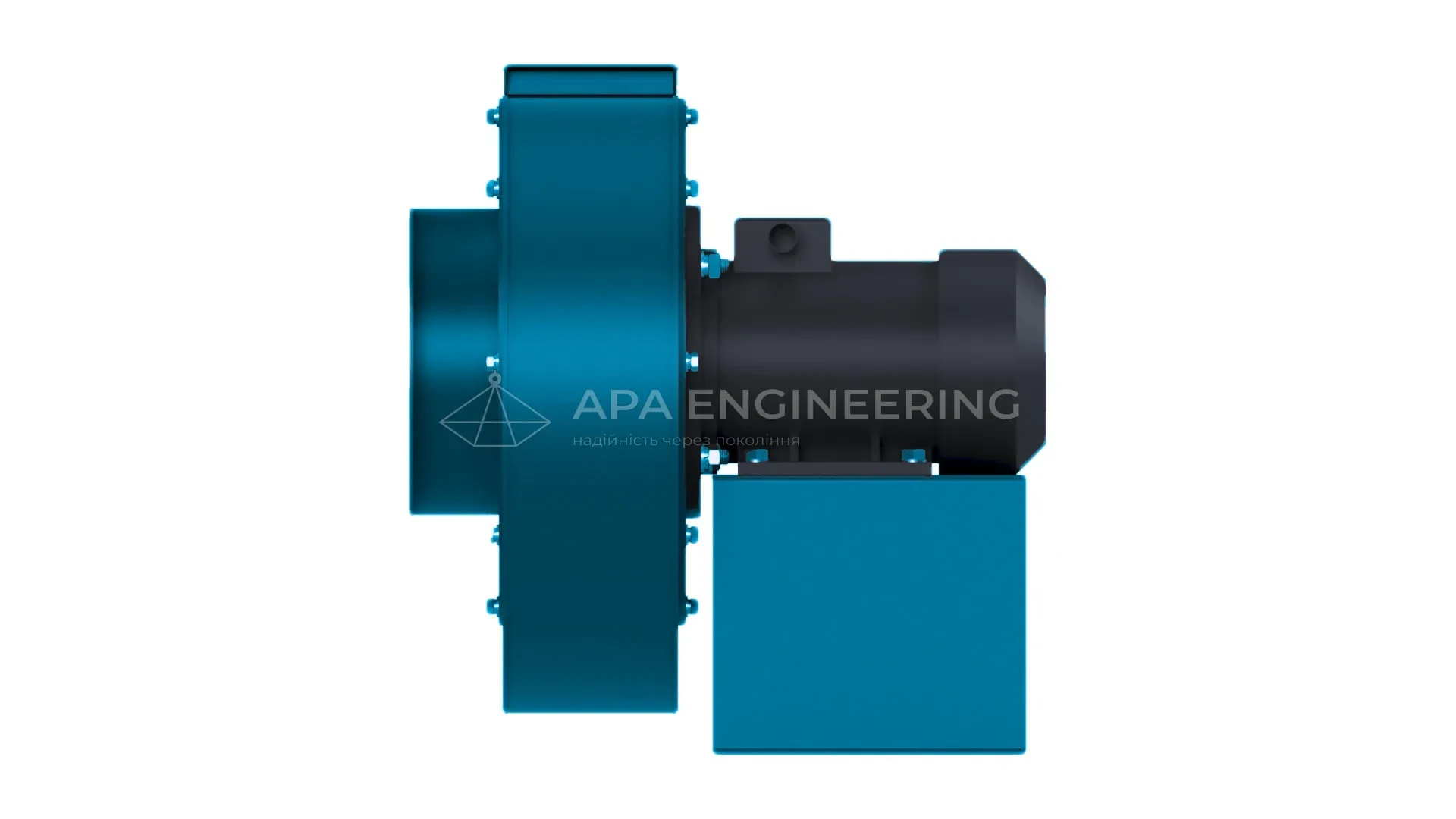

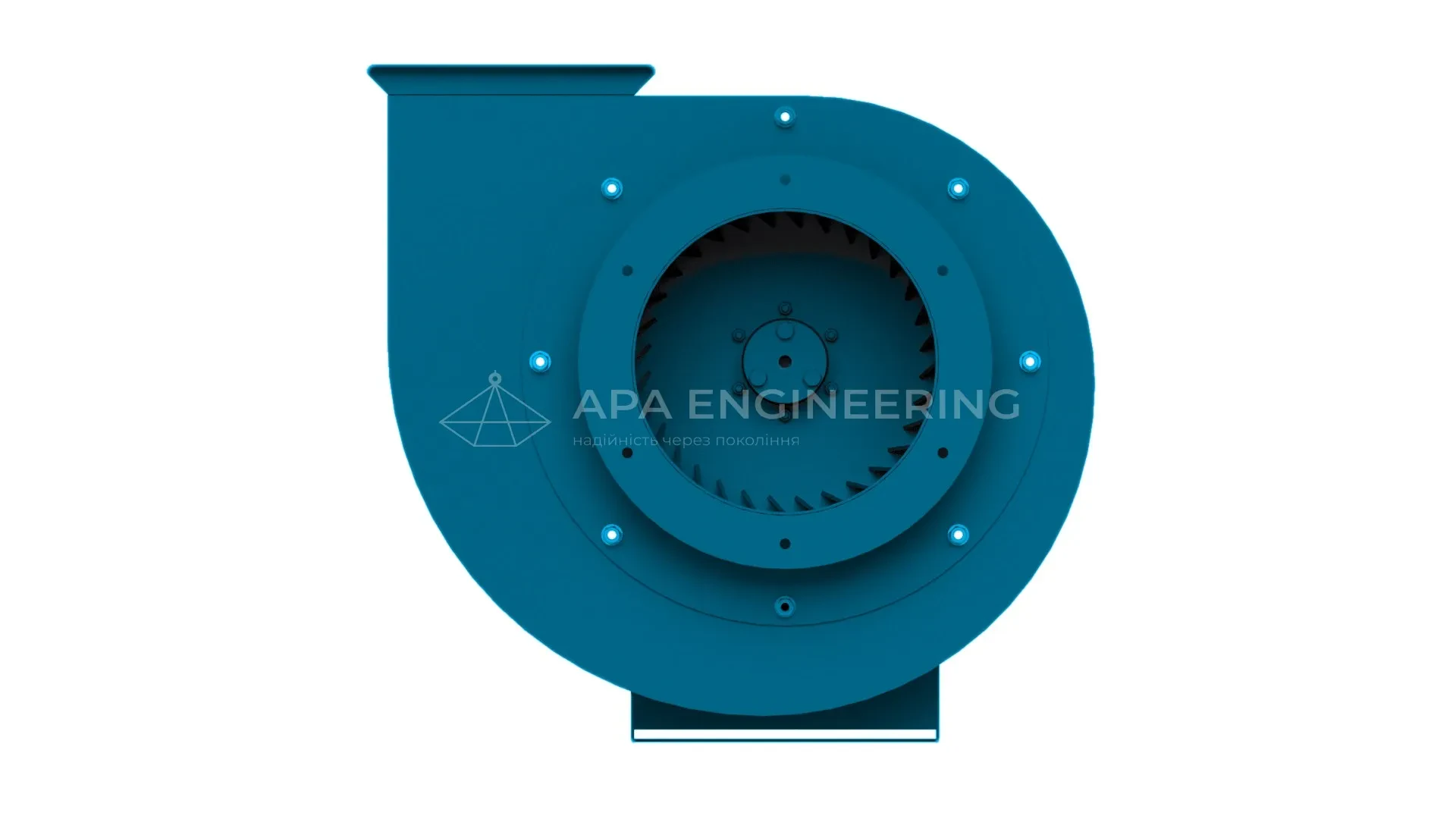

Димотяги і дуттьові машини ВД-3,5
Переглянути модифікаціїХарактеристики
- Конструктивний тип: високонапірний відцентровий вентилятор дуттєвого призначення
- Серійне позначення: ВД
- Типорозмір: 3,5 (діаметр робочого колеса — 350 мм)
- Допустима температура середовища, що транспортується: до 40°С
- Спосіб приводу: від електричного двигуна
Опис
| ВД-3,5 №3.5, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВД-3,5 №3.5 з ел.двигуном АИР90L2 3.00 кВт 3000 об./хв | 740 | 2567 | 3000 | 22 715,00 ₴ | ||
| ВД-3,5 №3.5 | |
|---|---|
| ВД-3,5 №3.5 з ел.двигуном АИР90L2 3.00 кВт 3000 об./хв | |
| Артикул | ВД3532 |
| Продуктивність | 740 |
| Тиск | 2567 |
| Об./хв | 3000 |
| Ціна |
22 715,00 ₴
|
Огляд дуттєвих вентиляторів ВД
Загальні дані
- вентилятори центробіжні (радіальні) дуттєві одностороннього всмоктування;
- матеріал - вуглецева сталь;
- фарбування вентилятора - порошкове;
- кількість лопаток робочого колеса - 32 шт.;
- лопатки загнуті вперед;
- корпус спіральний поворотний;
- праве або ліве обертання;
- можливість повороту корпуса від 0 до 360° (крок 15°);
- схема виконання №1 (робоче колесо на валу електродвигуна),
схема виконання №3 (привід на рабоче колесо через проміжний вал); - гарантія 2 роки.
Констукція дуттєвого вентилятора ВД: ходова частина; робоче колесо; равликоподібний корпус; направляючий апарат.
Застосування ВД
Центробіжний дуттєвий вентилятор ВД виконує функцію одностороннього всмоктування. Використовується дане тягодуттєве обладнання для створення штучної тяги в топкових камерах котлоагрегатів котелень цехів на ТЕС або на великих котельних установках промислових комплексів. Головне призначення – подача в котел під тиском повітря та газоповітряних сумішей, які безпечні та неагресивні та не містять липкі, волокнисті та абразивні включення. Використовують разом із димососом Д для забезпечення стабільного процесу горіння.
Основні вимоги до експлуатації ВД:
- розміщення вентилятора у приміщенні, або на відкритому повітрі в помірному кліматі, але із захищеним від атмосферних опадів електродвигуном;
- температура переміщуваного середовища в межах -30 ...+80°С;
- вміст пилу у повітрі не більше 0,1 г/м³.
Напрям обертання вентилятора ВД і кути повороту корпуса улітки
Кути повороту дуттєвого вентилятора правого обертання
Кути повороту дуттєвого вентилятора лівого обертання
Позначення на схемі
ПР - праве обертання вентилятора: ВД (правий)
ЛІВ - ліве обертання вентилятора: ВД (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрям обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ЕЛЕКТРОДВИГУНА:
- обертання ЛІВЕ - коли спіраль улітки направлена ПРОТИ годинникової стрілки
- обертання ПРАВЕ - коли спіраль улітки направлена ЗА годинниковою стрілкою
Кути повороту корпуса ВД
Дані дуттєві вентилятори типу ВД мають можливість зміни кута повороту равлика. Це спрощує монтаж вентилятора та повітропровода, який до нього підводиться. Кут повороту може бути виставлений від 0° до 270° з кратністю 15°.
Покупець самостійно може перекручувати равлик дуттєвого вентилятора, але в даному випадку обладнання знімається із заводської гарантії. Відомо, що при маніпуляціях з корпусом можна порушити балансування робочого колеса, що згодом може призвести до швидкого виходу вентилятора з ладу. Тому, уже на стадії оформлення замовлення всі технічні нюанси обговорюються відразу.Вентилятор на заводі виготовляється та збирається саме з тим кутом повороту корпуса, який побажає замовник.
Дуттєвий вентилятор ВД: ефективність і довговічність від заводу ПК APA Engineering
Дуттєвий вентилятор ВД — один із найпоширеніших і найефективніших типів промислових вентиляторів, який широко застосовується у тягодуттєвих системах. Модельний ряд включає різні типорозміри для забезпечення стабільної подачі повітря в котельних установках та на промислових об’єктах. Висока якість, оптимальна ціна, відповідність стандартам ГОСТ, ДСТУ та ISO, а також перевірена випробуваннями надійність роблять вентилятори ПК APA Engineering вибором професіоналів.
Чому обирають вентилятори ВД від АПА ІНЖИНІРИНГ:
- електродвигуни преміальної якості
- високоточне статичне та динамічне балансування
- покриття порошково-полімерною фарбою
- можливість встановлення підшипникових вузлів SNR
- контроль якості після випробувань (ВТК)
- повна комплектація: паспорт та детальна інструкція
- гарантія — 2 роки
Серія вентиляторів ВД широко використовується в Україні та країнах СНД для забезпечення стабільної роботи котельного обладнання. Вентилятори постачаються як на внутрішній ринок, так і на експорт — до Казахстану, Туркменістану, Грузії та Молдови. Ми також допомагаємо з оформленням митних документів і організацією доставки.
Популярні моделі завжди є в наявності на складі, тому купити дуттєвий вентилятор ВД можна швидко та зручно: оформіть замовлення на сайті, зателефонуйте за номером +380 (98) 765 43 21 або напишіть на apa.eng.info@gmail.com. Наші менеджери оперативно оброблять запит і допоможуть з підбором обладнання.
АПА ІНЖИНІРИНГ пропонує вигідні умови співпраці: доступні ціни, швидке виготовлення, доставка по Україні та зручні способи оплати. Для постійних клієнтів діють оптові ціни та накопичувальні знижки.
