Промислові дахові вентилятори ВДР (ВКР): Інженерний стандарт просторової оптимізації та акустичного комфорту

Аеродинамічна архітектура та кінематика

Основою ефективності серії ВДР є продуманий аеродинамічний контур. Робоче колесо (крильчатка) оснащене 12 лопатками, які загнуті назад. Така геометрія – це не випадковість, а суворий інженерний розрахунок. Загнуті назад лопатки генерують високий коефіцієнт корисної дії, суттєво економлять електроенергію та мають властивість ненавантаження: навіть при різких стрибках опору в системі електродвигун захищений від перегріву та струмових перевантажень.

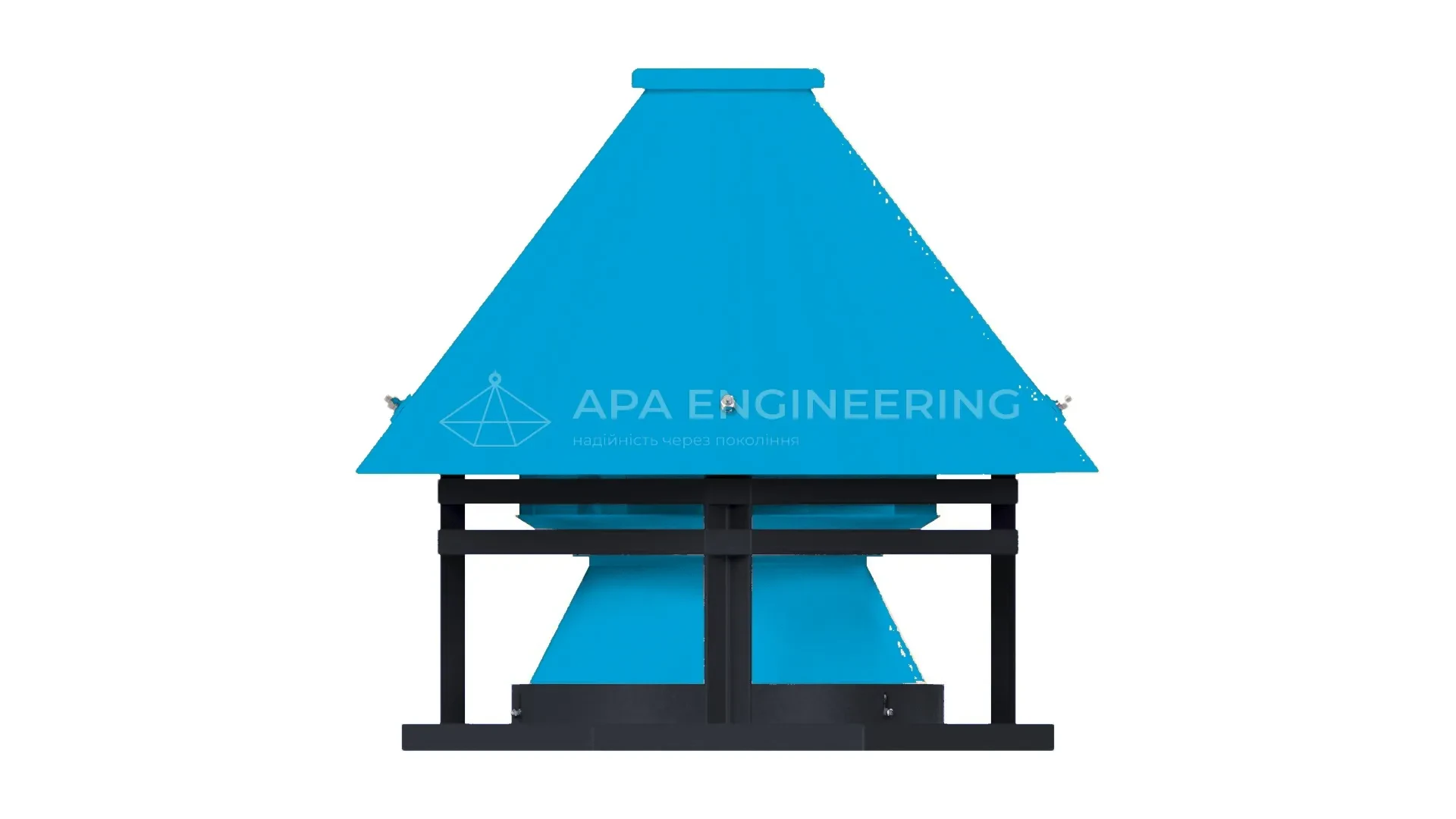

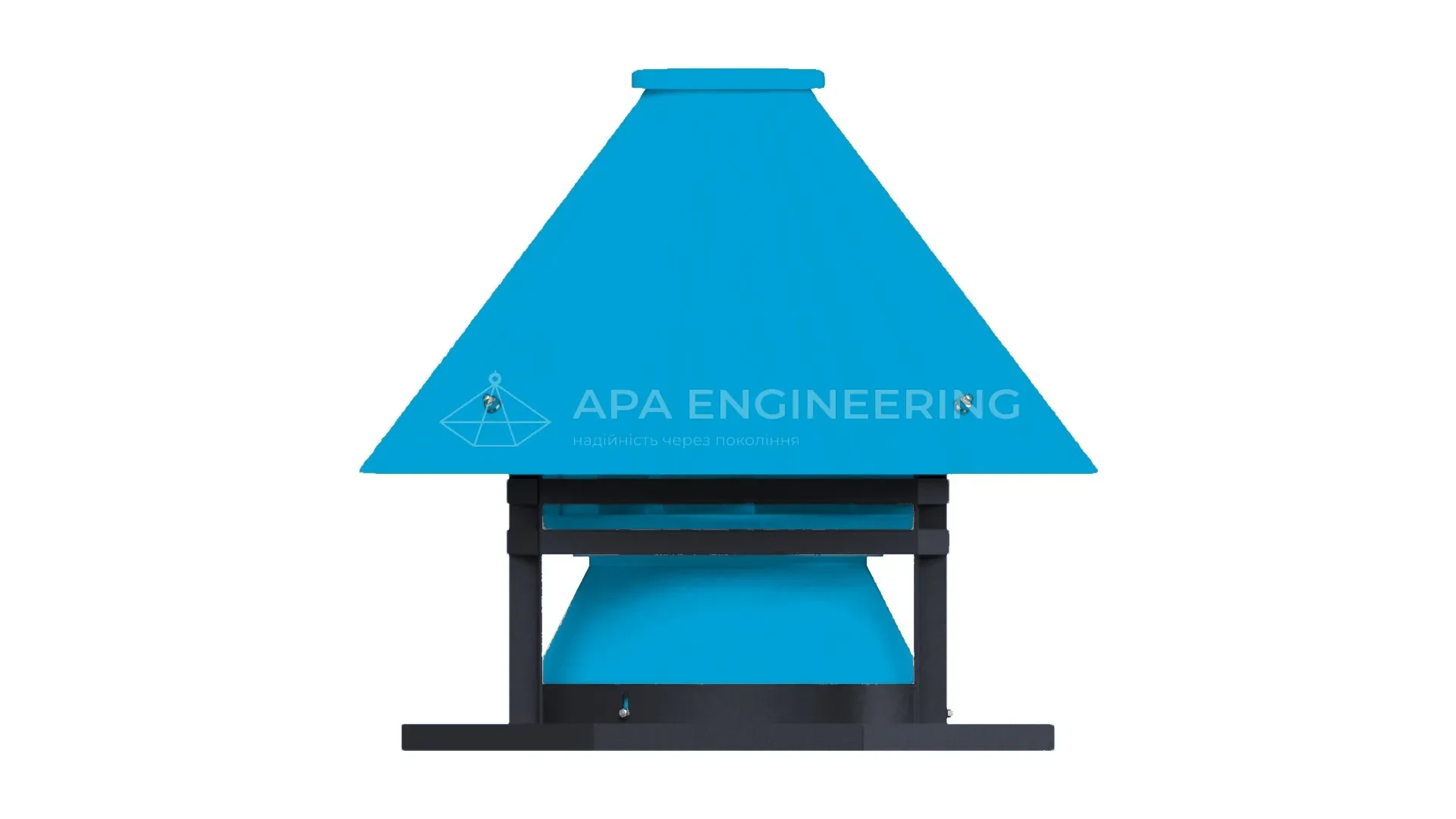

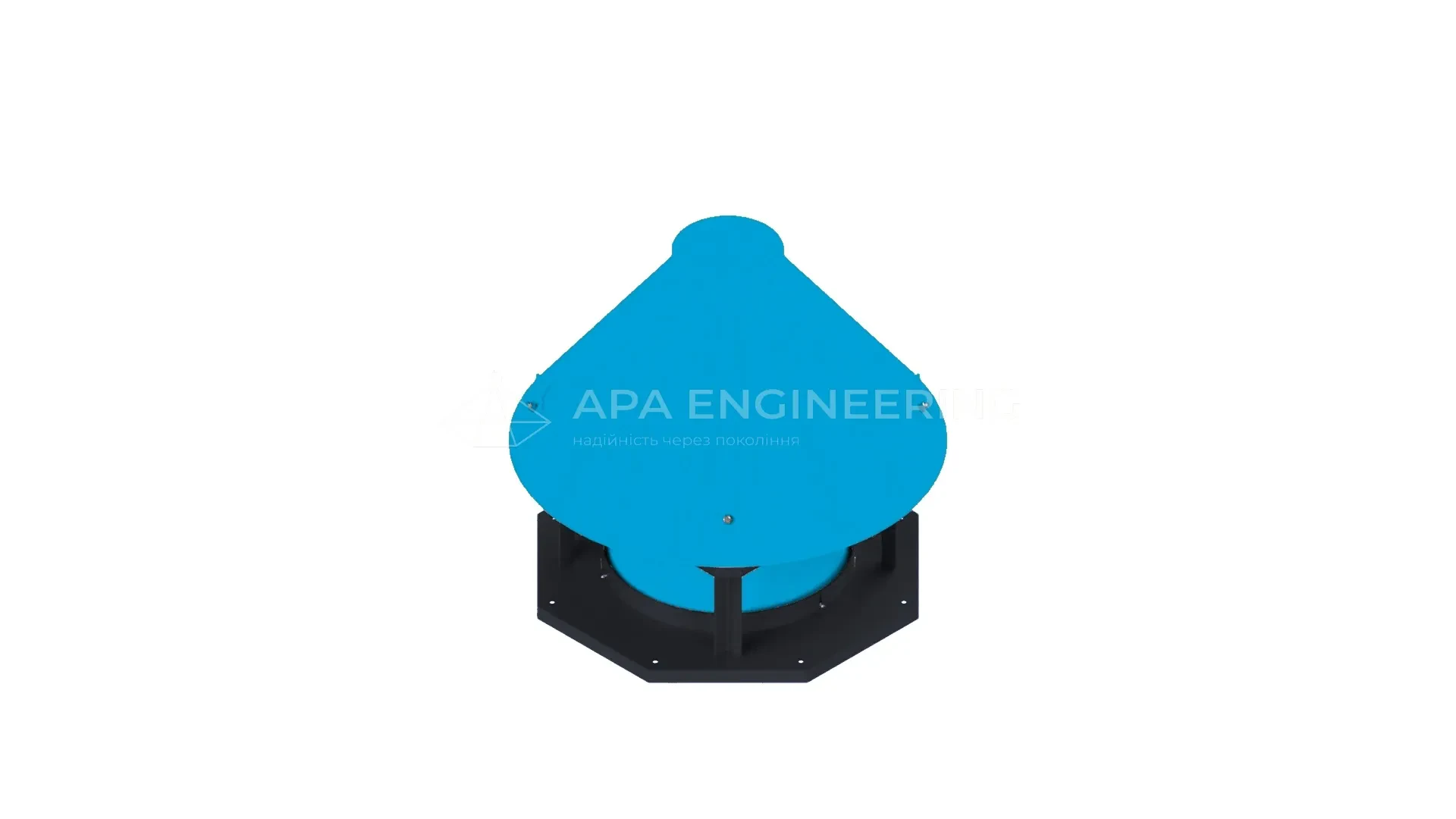

Конструктивно агрегат є моноблоком, що складається з трьох ключових вузлів:

Опорна основа: Жорстка платформа для кріплення на монтажний стакан.

Вентиляторний блок: Збирається переважно за кінематичною схемою №1 (пряма посадка крильчатки на вал ротора), що мінімізує кінетичні втрати та усуває потребу в регулярному обслуговуванні пасових передач. Для специфічних завдань доступна схема №5.

Захисний ковпак: Масивний зовнішній екран, який надійно ізолює електричну та механічну частини від атмосферних опадів, обледеніння та прямого сонячного випромінювання.

Експлуатаційні регламенти та матеріальне виконання

Агрегати розроблені згідно з жорсткими вимогами ГОСТ 11442 і призначені для переміщення повітря та неагресивних газових сумішей.

Температурний коридор: від -40°С до +80°С.

Склад середовища: Категорично не допускається наявність липких смол, абразивних елементів чи волокнистих матеріалів, здатних розбалансувати крильчатку. Гранична концентрація твердого пилу жорстко обмежена показником 100 мг/м³.

Завод АПА ІНЖИНІРИНГ випускає ВДР у кількох матеріальних конфігураціях під специфіку об'єкта. Базове виконання – високоякісна вуглецева сталь, захищена порошково-полімерним покриттям. Ця технологія фарбування створює монолітний антикорозійний панцир, нечутливий до агресивного міського смогу та вологи. Для хімічних виробництв або зон з підвищеним ризиком займання обладнання виготовляється з алюмінію, нержавіючої сталі або різнорідних металів (іскробезпечне виконання) і комплектується вибухозахищеними приводами.

Унікальна технічна пропозиція від АПА ІНЖИНІРИНГ

Даховий вентилятор працює на висоті, де ускладнений щоденний технічний огляд, тому його надійність має бути абсолютною. Наша культура виробництва виключає компроміси:

Прецизійне балансування: Кожне робоче колесо проходить етап статичного та динамічного балансування на мікропроцесорних стендах. Результат – відсутність биття, що подовжує ресурс підшипників у 2-3 рази.

Ресурсні комплектуючі: Ми використовуємо лише преміальні електродвигуни серії АІР. За проєктною вимогою замовника вузли можуть комплектуватися високоточними підшипниками французького бренду SNR.

Комплексний захист: Для унеможливлення зворотної тяги та потрапляння холодного повітря в цех при вимкненому двигуні ми рекомендуємо доукомплектовувати вентилятори фірмовими зворотними клапанами та утепленими монтажними стаканами.

Уся лінійка, від компактного ВДР №3,15 до промислового флагмана №12,5, проходить сувору перевірку ВТК. АПА ІНЖИНІРИНГ – це повний цикл підтримки: від аеродинамічного розрахунку до митного оформлення при експорті (Казахстан, Грузія, Молдова) та гарантійного супроводу протягом 2 років. Нижче наведені точні технічні таблиці для проєктувальників із заповненими даними для інтеграції в робочі креслення.

Технічні характеристики та модифікації дахових вентиляторів ВДР

Примітка до таблиці: Значення продуктивності та тиску розраховані як номінальні робочі точки для відцентрових дахових машин із загнутими назад лопатками (згідно з аеродинамічними характеристиками даного типу крильчаток).
