Вентилятори місцевого провітрювання ВОЕ-5
Переглянути модифікаціїХарактеристики
- Гранична температура переміщуваного потоку: до +60°С. Діапазон температур навколишнього середовища: від -40°С до +40°С (для модифікації У) та від -10°С до +50°С (для модифікації Т). У складі переміщуваного середовища не повинні бути присутні вибухонебезпечні компоненти, липкі речовини, волокнисті матеріали або абразивні частинки високої концентрації, здатні пошкодити лопатковий апарат. Кліматичне виконання відповідно до ДСТУ EN IEC 60721 гарантує експлуатаційну стабільність на відкритому повітрі за умови захисту від прямого впливу атмосферних опадів.
Опис
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | |
|---|---|---|---|---|---|
| ВОЕ-5 №5 з ел.двигуном 7.50 кВт 3000 об./хв | від 5 000 до 15 000 | — | 3000 | 64 914,00 ₴ |
| Модифікації | |
|---|---|
| ВОЕ-5 №5 з ел.двигуном 7.50 кВт 3000 об./хв | |
| Артикул | ВОЭ5752 |
| Продуктивність | від 5 000 до 15 000 |
| Тиск | — |
| Об./хв | 3000 |
| Ціна |
64 914,00 ₴
|
Сфери застосування та призначення
Основна сфера експлуатації ВОЕ-5 охоплює промислові та будівельні майданчики, а також гірничодобувну галузь. Агрегати ефективно справляються із завданнями провітрювання:
Підземних виробок і шахт. Забезпечення безпеки персоналу завдяки постійному оновленню повітря.
Тунелів та інженерних комунікацій. Запобігання застою газів і створення комфортних умов для роботи.
Робочих зон. Локальне використання вентиляторів для видалення диму, пилу або продуктів горіння в окремих секторах приміщень.
Конструктивне виконання та переваги

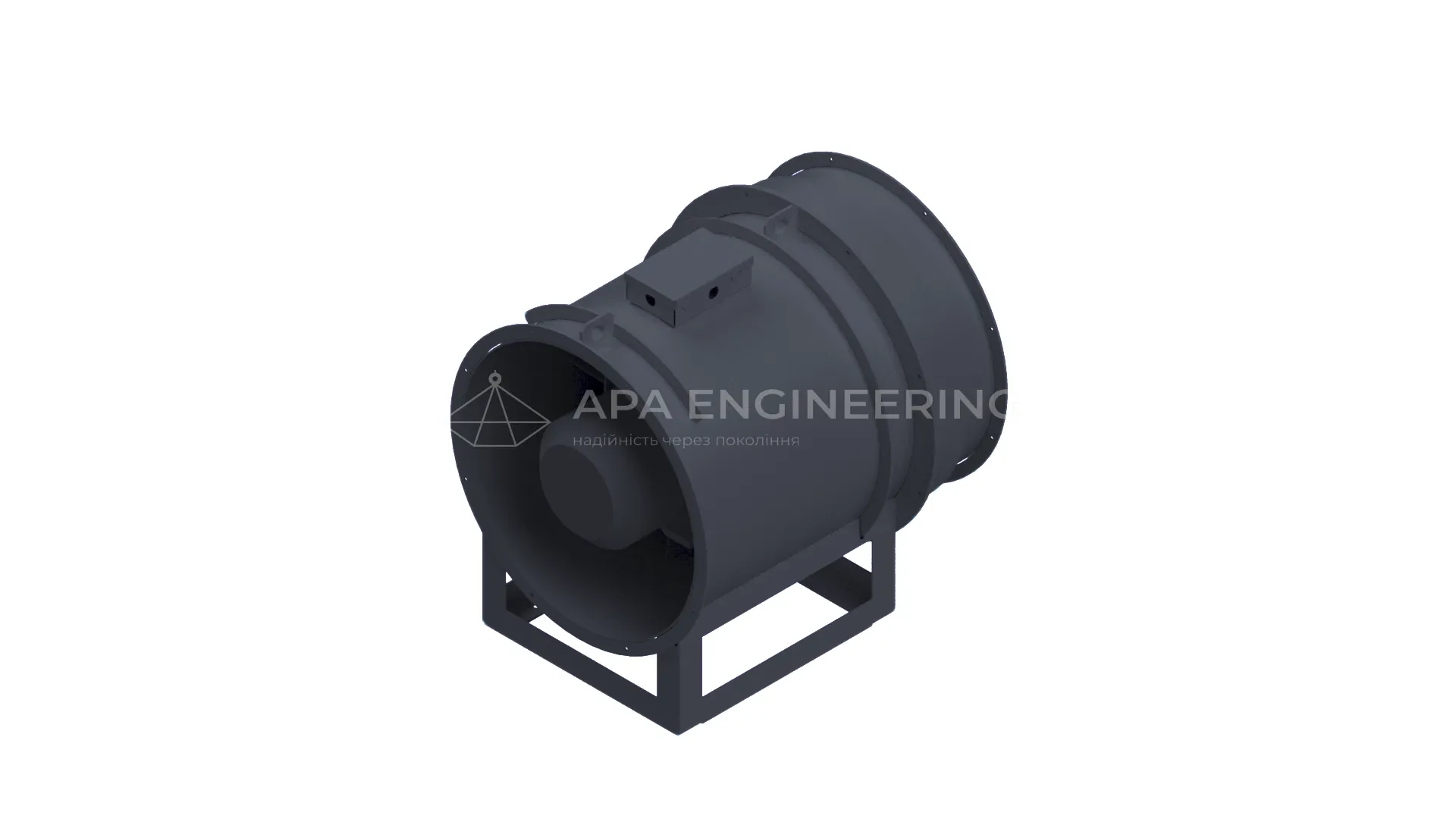

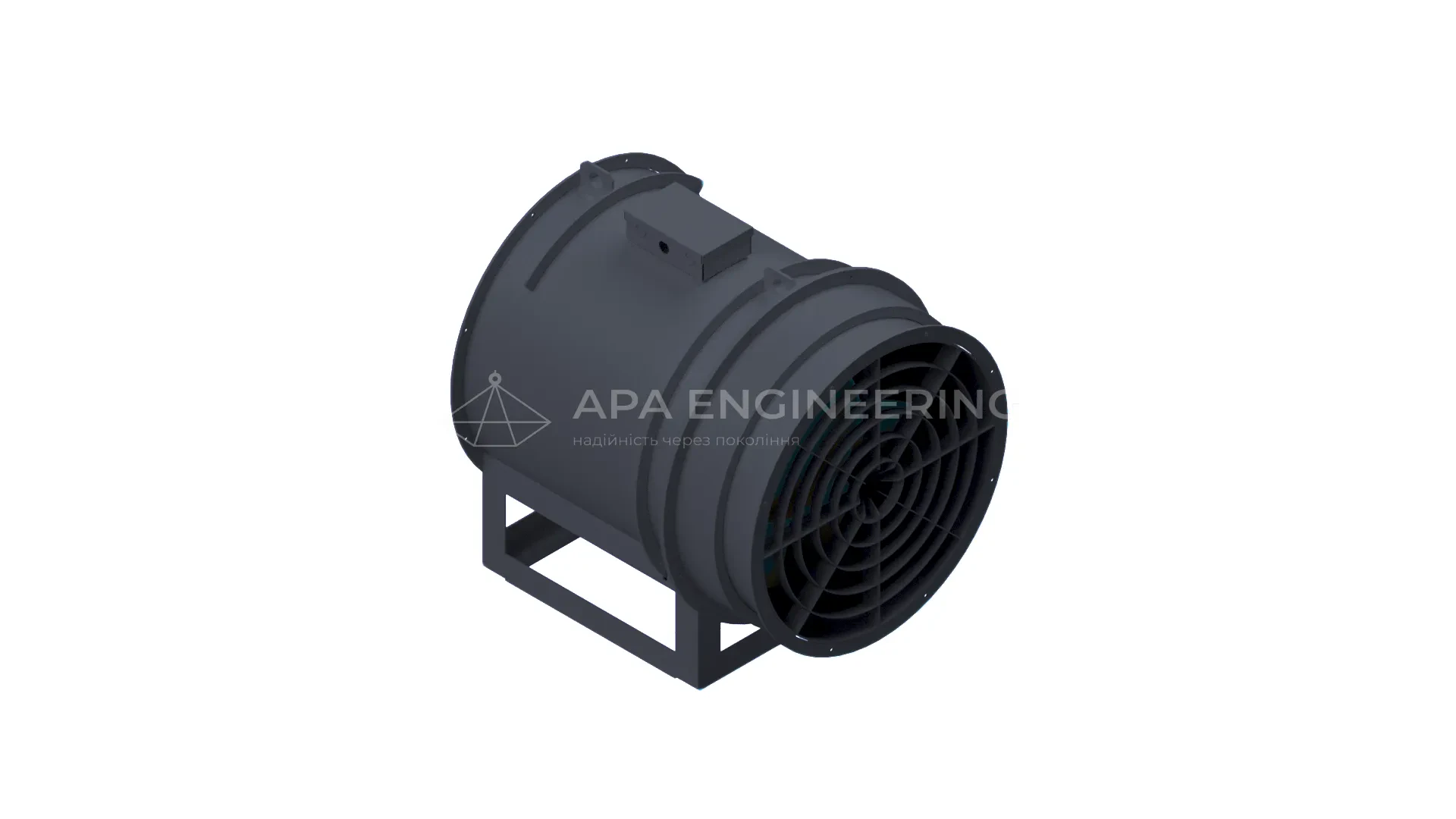

Інженерна концепція вентилятора базується на використанні циліндричного корпусу (обечайки) з вуглецевої сталі. Зовнішні поверхні захищені високоякісним порошковим покриттям, що забезпечує підвищену стійкість до корозійних процесів і механічних впливів.
Технічні особливості агрегатів:
1. Аеродинамічний профіль колеса. Робоче колесо виконане зі сталі високої міцності (стандартне виконання — вуглецева сталь). Воно має 10 лопаток. Профільовані лопатки забезпечують високі показники ККД та значний обсяг перекачування повітря за помірного статичного тиску.
2. Регульований крок лопаток. Можливість налаштування кута встановлення лопатей на маточині дозволяє адаптувати продуктивність вентилятора під конкретні аеродинамічні опори мережі.
3. Схема приводу. Виконання №1 передбачає пряме з'єднання робочого колеса з валом двигуна. Таке рішення виключає втрати потужності на ремінних передачах, мінімізує кількість вузлів тертя та спрощує регламентне технічне обслуговування.
4. Динамічне балансування. Усі обертові елементи проходять прецизійне балансування. Це не лише знижує акустичний шум, а й запобігає передчасному зношуванню підшипникових вузлів електродвигуна.
В якості привода застосовуються асинхронні трифазні двигуни серії АІР (або їх аналоги), що мають клас захисту IP54. Це робить вентилятор захищеним від потрапляння всередину пилу та бризок води, дозволяючи працювати в умовах промислових мереж 380 В. Наявність фланцевих з'єднань на обичайці гарантує швидке та герметичне стикування з повітропроводами.
Аеродинамічні характеристики та модельний ряд
Вентилятори ВОЕ-5 характеризуються здатністю переміщувати великі обсяги повітряних мас за відносно невисокого повного тиску. Параметри продуктивності варіюються в діапазоні від 5 000 до 15 000 м³/год, що покриває більшість потреб у промисловій вентиляції. Залежно від типу встановленого електродвигуна, частота обертання робочого колеса може становити 1500 об/хв (для 4-полюсних машин) або 3000 об/хв (для 2-полюсних двигунів). Наприклад, робочі характеристики для ВОЕ-5 №5 — 7,5 кВт, 3000 об/хв.
Ці моделі є оптимальним вибором для організації припливно-витяжних систем, де важливі надійність приводу, простота монтажу та висока інтенсивність повітрообміну. При виборі конкретної моделі рекомендуємо враховувати фактичний опір системи повітропроводів і необхідну кратність повітрообміну на об'єкті.
