ДН (ВДН) №11.2
Варіанти комплектації електродвигуном
| Технічні параметри ДН (ВДН) №11.2, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ДН (ВДН) №11.2 з ел.двигуном АД200М6 22.00 кВт 1000 об./хв | 20150 | 2120 | 1000 | 230 479,00 ₴ | ||
| ДН (ВДН) №11.2 з ел.двигуном АД200L4 45.00 кВт 1500 об./хв | 25000 | 4300 | 1500 | 249 764,00 ₴ | ||
| ДН (ВДН) №11.2 з ел.двигуном АД225М4 55.00 кВт 1500 об./хв | 29000 | 4500 | 1500 | 263 728,00 ₴ | ||
| Технічні параметри ДН (ВДН) №11.2 | |
|---|---|
| ДН (ВДН) №11.2 з ел.двигуном АД200М6 22.00 кВт 1000 об./хв | |
| Артикул | ДН112226-1 |
| Продуктивність | 20150 |
| Тиск | 2120 |
| Об./хв | 1000 |
| Ціна |
230 479,00 ₴
|
| ДН (ВДН) №11.2 з ел.двигуном АД200L4 45.00 кВт 1500 об./хв | |
| Артикул | ДН112454-1 |
| Продуктивність | 25000 |
| Тиск | 4300 |
| Об./хв | 1500 |
| Ціна |
249 764,00 ₴
|
| ДН (ВДН) №11.2 з ел.двигуном АД225М4 55.00 кВт 1500 об./хв | |
| Артикул | ДН112554-1 |
| Продуктивність | 29000 |
| Тиск | 4500 |
| Об./хв | 1500 |
| Ціна |
263 728,00 ₴
|
Характеристики ДН (ВДН) №11.2
Тягодуттєве обладнання серій ДН і ВДН являє собою відцентрові машини з одностороннім забором робочого середовища. Агрегати ВДН виконують функцію нагнітання повітря у топкові камери котельних установок, тоді як димососи ДН забезпечують витяг димових газів. Конструктивною особливістю обладнання цієї серії є наявність спірального корпусу, робочого колеса з аеродинамічно профільованими лопатками зворотного вигину та осьового направляючого апарату, що дозволяє плавно регулювати продуктивність. Робочим середовищем для ДН є неагресивні димові гази, нагріті до 250°С, із вмістом пилових частинок до 2 г/м³. Дуттєві вентилятори ВДН розраховані на нагнітання чистого повітря температурою до 80°С. Виробництво ведеться за нормами ГОСТ 5765-84 і відповідних ТУ У. Обертання робочого колеса передається від електродвигуна за допомогою муфти чи клинопасової трансмісії. Можливе виготовлення у правому та лівому виконаннях.

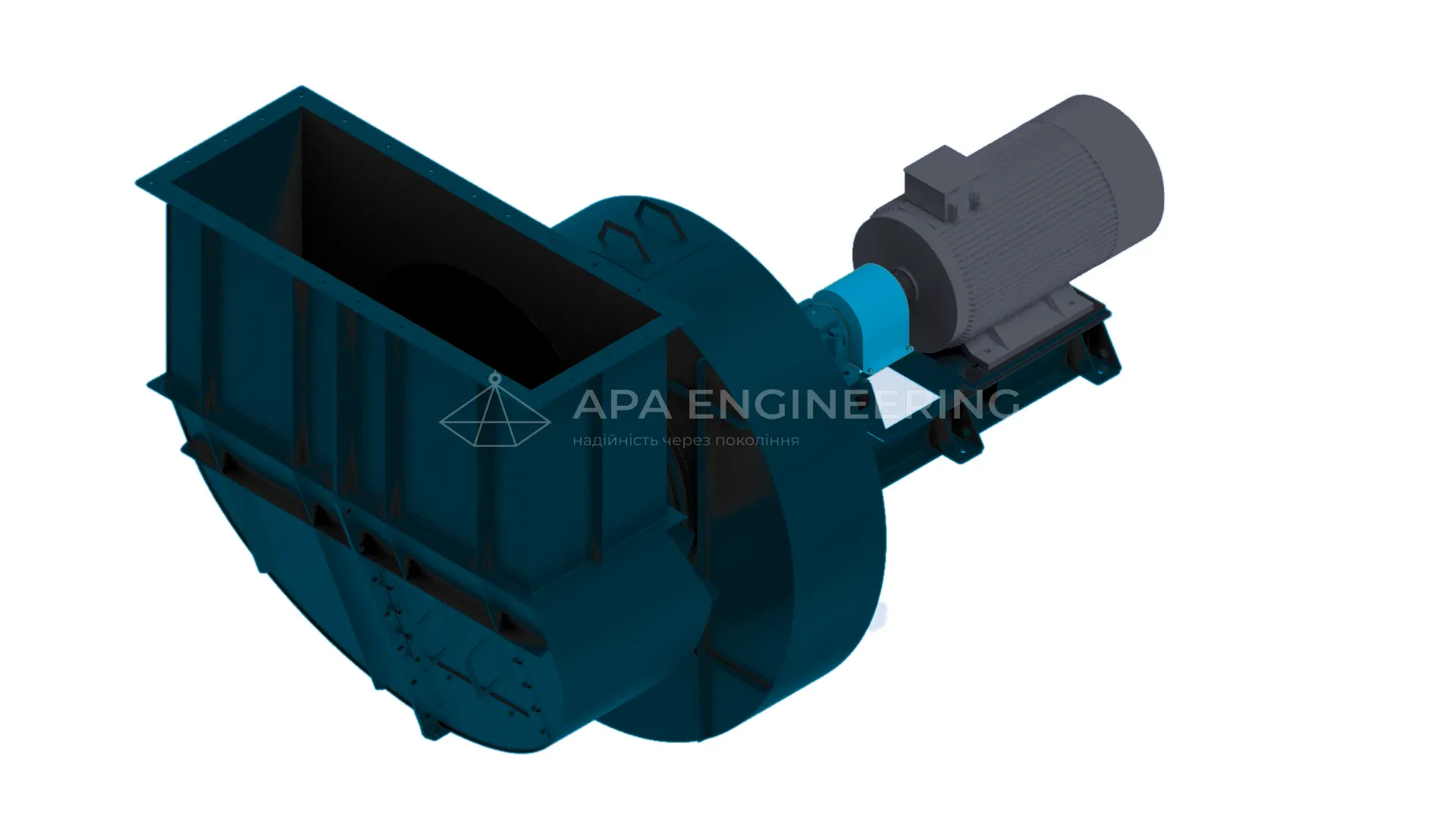

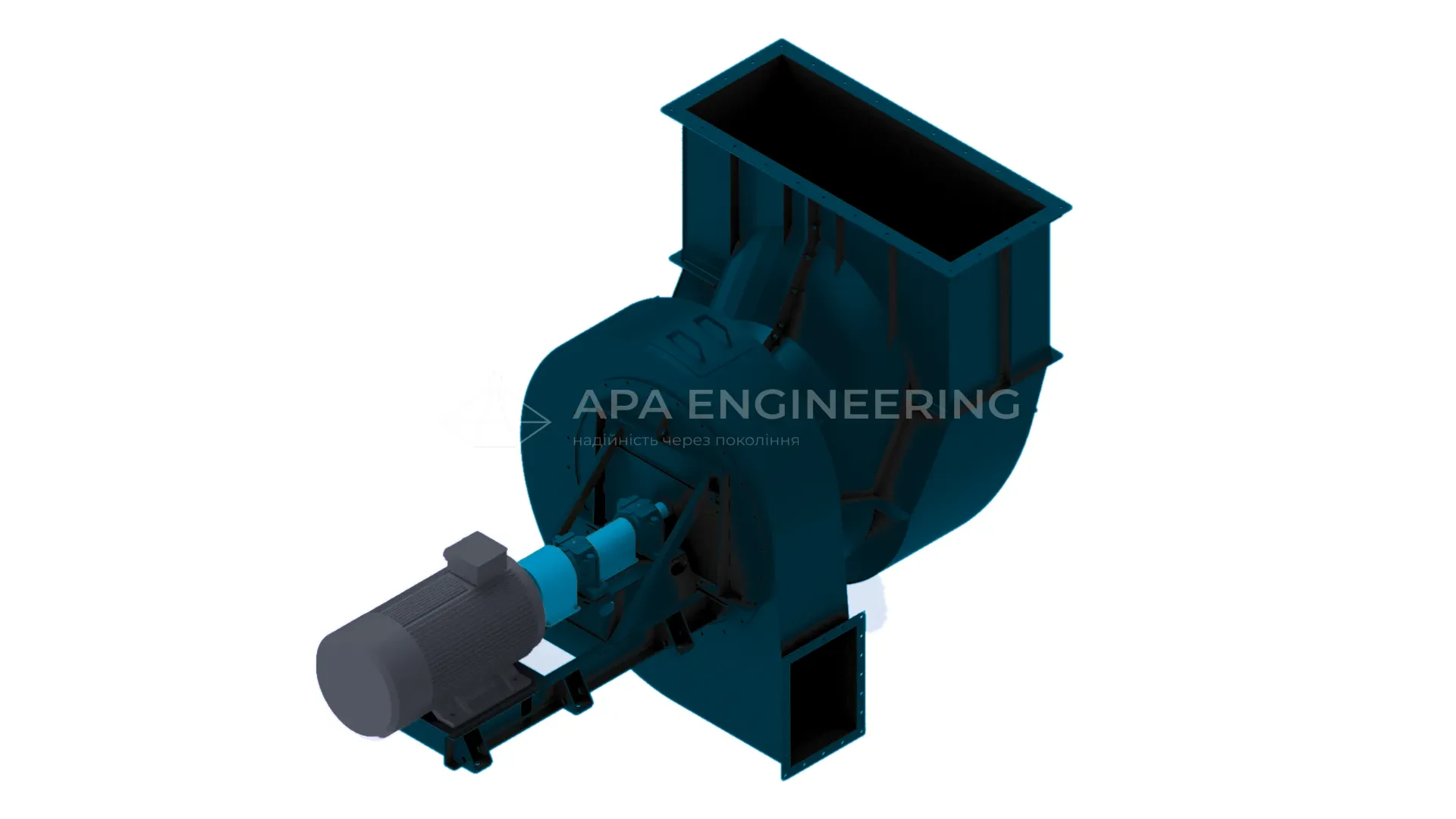

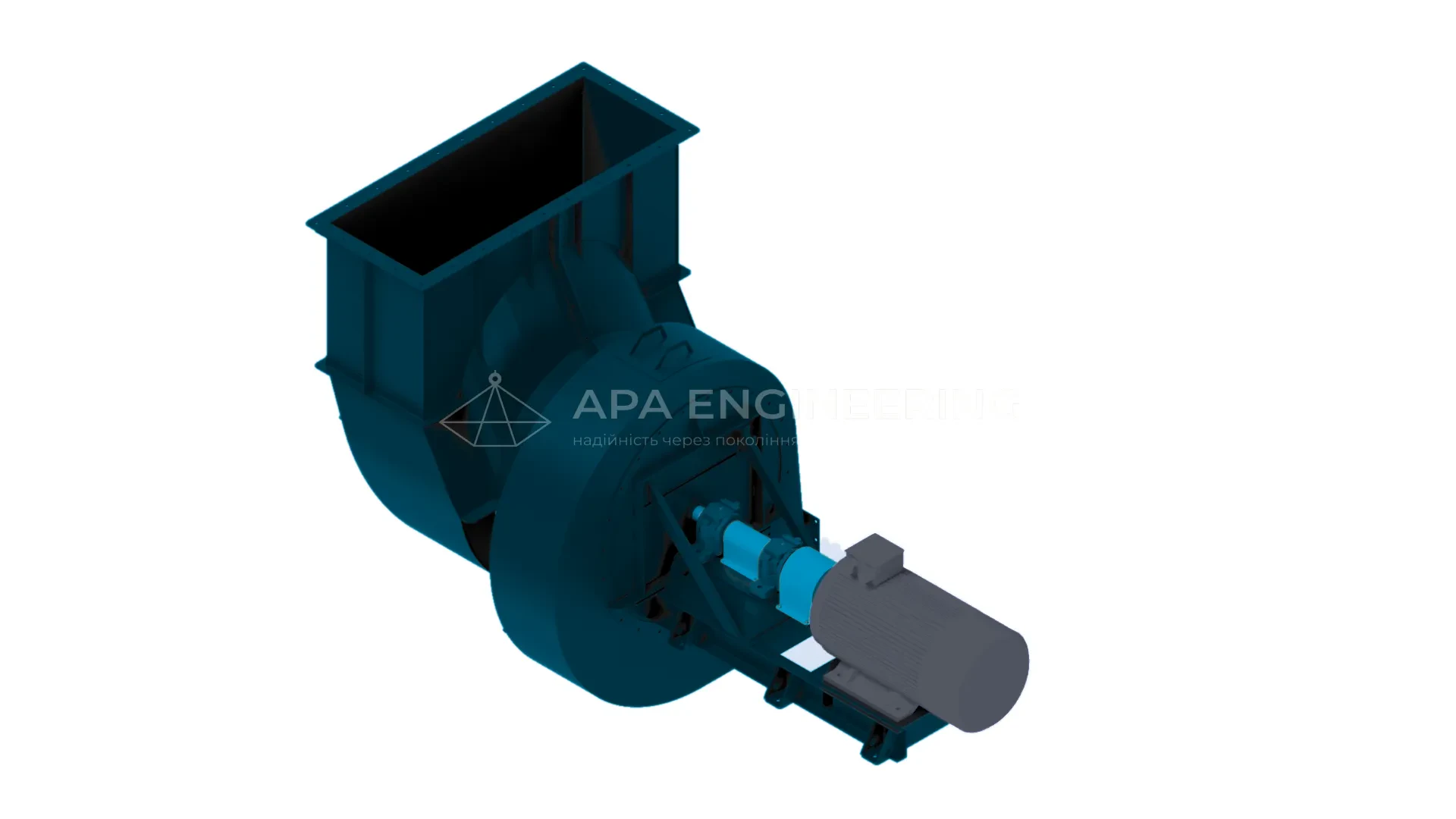

Огляд дуттєвого вентилятора ВДН №11,2
Основні дані
- вентилятор дуттєвий напірний центробіжний (радіальний);
- матеріал вуглецева сталь;
- можливість повороту улітки з кроком 15°;
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- діаметр робочого колеса 1120 мм;
- кількість лопаток робочого колеса 16 шт.;
- лопатки загнуті назад;
- продуктивність 16000 ... 29000 м³/час;
- робочий тиск 1900 ... 4500 Па;
- температура повітря в межах -30 ...+80°С;
- комплектація електродвигунами потужністю 15 ... 55 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Позначення маркування вентилятора ВДН №11.2
ВДН - 11,2
де
В - вентилятор
Д - дуттєвий
Н - напірний
11,2 - діаметр робочого колеса в дециметрах (1120 мм)
Напрям обертання ВДН №11,2 та кути повороту корпусу улітки
Кути повороту дуттєвого вентилятора правого обертання
Кути повороту дуттєвого вентилятора лівого обертання
Позначення на схемі
ПР - праве обертання вентилятора: ВДН №11.2 (правий)
ЛІВ - ліве обертання вентилятора: ВДН №11.2 (лівий)
0°...270° - кут повороту корпусу
Як визначити напрямок обертання
Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ЕЛЕКТРОДВИГУНА:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВДН №11.2
Всі напірні дуттєві вентилятори ВДН №11.2 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропровода, що до нього підводиться. Кут повороту може бути виставлений від 0° до 270° з кратністю 15°.
Перекручувати равлик покупець може сам, але в такому випадку обладнання знімається із заводської гарантії. Суть в тому, що при маніпуляціях з корпусом може бути порушене балансування робочого колеса, що згодом неминуче призведе до швидкого виходу вентилятора з ладу. Тому, уже на стадії оформлення замовлення всі технічні нюанси обговорюються відразу і вентилятор на заводі виготовляється і збирається саме з тим кутом повороту корпуса, який побажає замовник.
Технічні параметри ВДН №11,2
| Вентилятор | Електродвигун | Параметри вентилятора в робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВДН №11,2 Схема 1 | АІР160М6 | 15 | 1 000 | 16 000 | 1 900 | 850 | 1627×1792×1682 |
| АІР180М6 | 18,5 | 1 000 | 18 700 | 2 000 | 855 | ||
| АІР200М6 | 22 | 1 000 | 20 150 | 2 120 | 890 | ||
| АІР200L4 | 45 | 1 500 | 25 000 | 4 300 | 955 | ||
| АІР225М4 | 55 | 1 500 | 29 000 | 4 500 | 1 020 | ||
Конструктивні особливості
Вузли тягодуттєвої машини ВДН №11,2
- Корпус вентилятора ВДН №11,2 (улітка)
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря згідно ГОСТ 5976. Стандартна кількість кутів повороту відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу.
- Направляючий апарат Представляє собою заслонку з регульованими по куту повороту лопатками. Має єдиний поворотний механізм, що діє на всі лопатки одночасно.
- Рабоче колесо вентилятора ВДН №11,2 Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 16 загнутих назад лопаток. Динамічно збалансоване. У базовому варіанті виготовляється із вуглецевої сталі марки Ст3 і може переміщувати повітря, температура якого не перевищує 80°С.
- Електродвигун АІР для улітки ВДН №11,2 Електродвигун встановлюється на станині, або в окремих випадках може кріпитись до корпусу вентилятора. Для комплектації ВДН №11,2 підходять двигуни потужністю від 15 до 22 кВт з частотою обертання 1000 об/хв і двигуни 45 та 55 кВт з частотою 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Рама вентилятора Рама металева, зварна. Складає суцільну конструкцію із опорних елементів і задньої кришки улітки вентилятора. До рами кріпляться електродвигун і сама улітка.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВДН №11,2
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпуса і робочого колеса
- Вуглецева сталь Стандартне виконання. Має обмеження щодо максимальної температури повітря - не більше 80°С.
- Нержавіюча сталь Під замовлення. Спеціальне виконання.
Особливості робочого колеса дуттєвого вентилятора ВДН №11,2
Робоче колесо складається зі ступиці, зовнішнього конічного і внутрішнього прямого дисків та 16 штук загнутих назад лопаток розміщених між дисками. Діаметр робочого колеса 1120 мм (D=1,0×Dн). Довжина лопаток ≈ ⅓ D.
Виготовлене робоче колесо ВДН №11,2 завжди проходить статичне балансування. Динамічне балансування проводиться вже на повністю зібраному агрегаті.
Виконання робочого колеса
Направляючий апарат дуттєвого вентилятора ВДН №11,2
Призначений направляючий апарат для регулювання продуктивності ВДН-11,2 і, як наслідок, розрідження в топці котла. Встановлюється на вхідному патрубку дуттєвого вентилятора. Складається із металевого патрубка з фланцями, поворотних лопаток (8 шт.) і загального поворотного механізму, який дозволяє одночасно на однакове значення змінювати кут повороту всіх лопаток.
Виконання направляючого апарата
Габаритні та приєднувальні розміри ВДН №11,2
Креслення схеми виконання №1
Напірно дуттєвий вентилятор ВДН №11,2: ефективність і надійність від заводу АПА Інжиніринг
Напірно дуттєві вентилятори ВДН №11,2 виробляються в Україні на заводі АПА Інжиніринг. Кожен агрегат виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Всі вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
Напірно дуттєвий вентилятор ВДН №11,2 призначений для подачі повітря в топкові камери котельних агрегатів, парових та водогрійних котлів середньої потужності. Він забезпечує стабільний напір повітря, необхідний для підтримки ефективного процесу горіння палива. Обладнання також широко використовується в різних технологічних лініях на промислових підприємствах для переміщення чистого повітря та неагресивних газів з температурою до +80°C.
