Промислові димососи та тягодуттьові машини серії Д

Відцентрові димососи серії «Д» — це фундаментальна категорія тягодуттьового обладнання, без якого неможлива безпечна та стабільна робота сучасних котелень, ТЕЦ і промислових печей. Головне завдання цих агрегатів полягає у примусовому видаленні розпечених продуктів згоряння з топок. Створюючи потужне, спрямоване розрідження (тягу) в системі газоходів, вони забезпечують правильний кисневий баланс, необхідний для повного й економічного спалювання твердого, рідкого або газоподібного палива.

Усі машини цієї серії спроєктовані для переміщення гарячих газоповітряних потоків із температурою на вході до +250 °С. Базові експлуатаційні вимоги до середовища: відсутність вибухонебезпечних компонентів, липких смол і волокнистих включень, здатних налипати на лопаті. Гранична концентрація твердих частинок (золи, пилу) обмежена показником 2 г/м³. Обладнання випускається у кліматичному виконанні «У» (згідно з ДСТУ) і призначене для стаціонарного монтажу всередині закритих цехів або під капітальними вуличними навісами.

Асортимент каталогу умовно поділяється на дві ключові групи, які задовольняють потреби об'єктів будь-якого масштабу.

Група 1: Димососи та тягодуттьові машини Д-2,5М

Це компактна, але надзвичайно ефективна лінійка тягодуттьових установок. Моделі серії Д-2,5М (діаметр крильчатки 250 мм) призначені для обслуговування котельних агрегатів малої потужності, сільськогосподарських сушильних комплексів і невеликих виробничих ліній.

Особливості конструкції: Як правило, машини цього типорозміру збираються за конструктивною схемою №1. Робоче колесо встановлюється безпосередньо на вал асинхронного електродвигуна.

Переваги: Відсутність проміжних передавальних механізмів робить агрегат максимально компактним, знижує втрати на тертя та забезпечує високий ККД. Обладнання легко монтується, потребує мінімального технічного обслуговування та відзначається економним споживанням електроенергії.

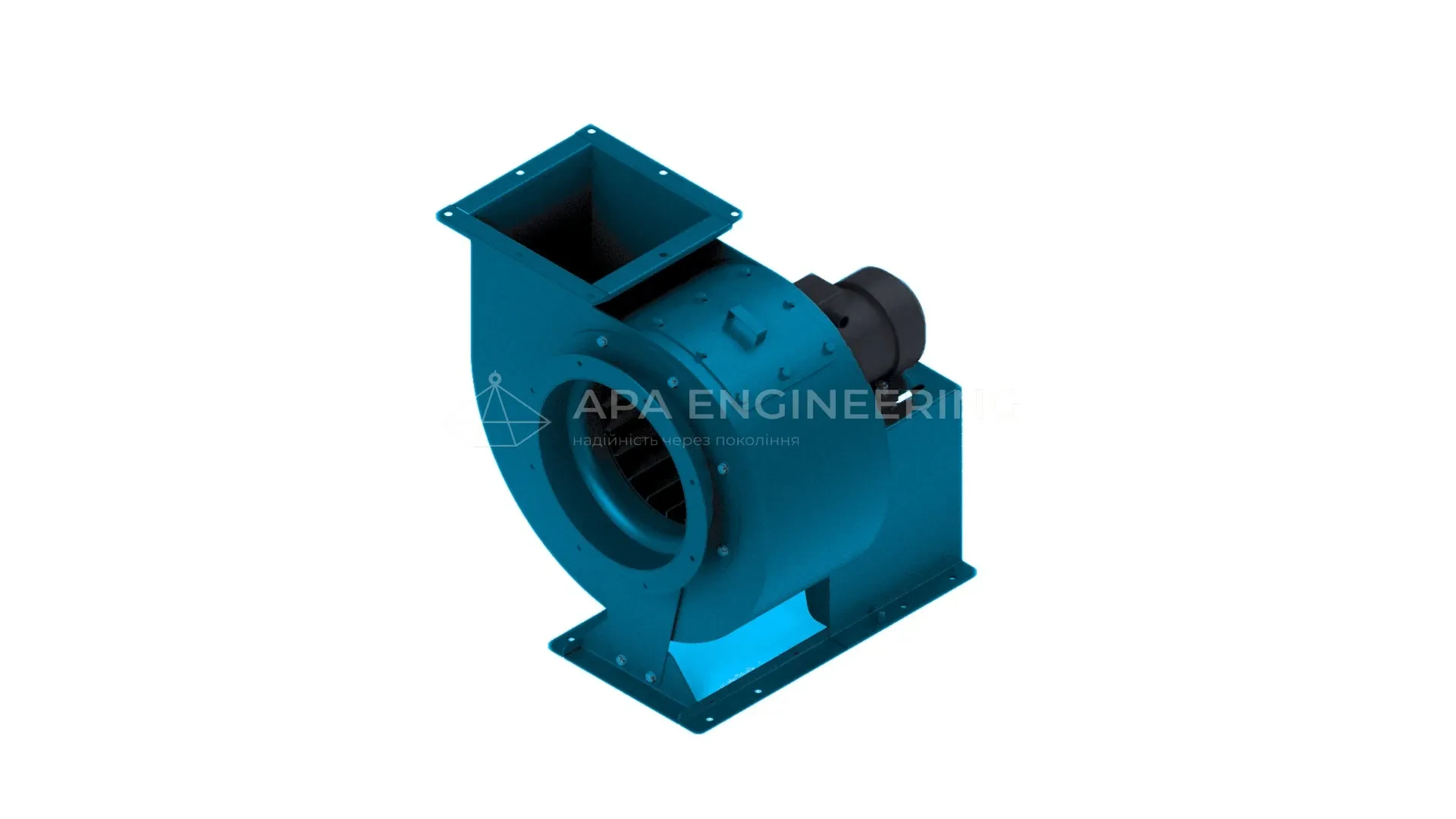

Група 2: Димососи та тягодуттьові машини Д-3,5М і великогабаритна серія Д

Ця група є «важкою артилерією» промислової вентиляції. До неї входять агрегати з діаметром робочого колеса від 350 мм (модель Д-3,5М) до гігантських 2000 мм (Д №20). Лінійка розроблена для великих теплоелектростанцій, металургійних комбінатів і надпотужних котельних комплексів, де необхідне переміщення колосальних обсягів розпеченого газу.

Через значний діапазон потужностей і габаритів машини цієї групи збираються за різними інженерними схемами:

Схема №1 (прямий привід): застосовується для моделей малої та середньої потужності (до Д №6 включно). Колесо встановлюється на вал двигуна, що гарантує простоту конструкції та високий ККД.

Схеми №3, 3.1 і 3.2 (проміжний вал / виносні підшипникові вузли): промисловий стандарт для важких агрегатів (від Д №8 до Д №20). За такої компоновки електродвигун фізично віддалений від розпеченого спірального «равлика». Це захищає мотор від інтенсивного теплового випромінювання, оберігаючи обмотки та підшипники від перегріву під час багатомісячної безперервної роботи (режим S1).

Здвоєні модифікації (з індексом 2): двосторонні машини (наприклад, Д-15,5х2 або Д-20х2) оснащуються двома паралельними крильчатками в єдиному корпусі. Це дозволяє переміщувати подвоєні обсяги газів, суттєво економлячи корисний простір у виробничому приміщенні.

Загальні технічні переваги серії Д

Незалежно від типорозміру, усі тягодуттьові машини серії Д, представлені в нашому каталозі, об'єднує безкомпромісний підхід до надійності:

Ідеальне балансування: кожне відцентрове робоче колесо проходить суворе багатоступеневе динамічне балансування на спеціальних стендах. Це виключає руйнівні биття та вібрації на високих обертах.

Аеродинамічні корпуси: спіральні кожухи зварюються з товстолистової вуглецевої сталі. Внутрішня геометрія розрахована таким чином, щоб потік виходив плавно, перетворюючи кінетичну енергію на статичний тиск без турбулентних втрат.

Надійні приводи: агрегати комплектуються спеціалізованими промисловими електродвигунами. Для малих типорозмірів використовуються двигуни 380 В, а великогабаритні машини оснащуються високовольтними приводами (6000 В / 10000 В) відповідно до проєктної документації об'єкта.

Важлива примітка: Використання загальнопромислових двигунів допускається лише для малих типорозмірів за умови суворого дотримання температурного режиму. Для важких машин підбір приводу здійснюється індивідуально відповідно до проєкту.

Як обрати відповідну модель?

Правильний підбір димососа — запорука ефективності та безпеки вашої котельні. Вибір конкретного типорозміру та потужності двигуна має ґрунтуватися на точному аеродинамічному розрахунку: необхідно враховувати опір усього газоповітряного тракту та необхідний об'єм витяжки (м³/год).

Фахівці компанії APA Engineering готові взяти ці розрахунки на себе. Ми допоможемо безпомилково підібрати тягодуттьову машину під ваш технологічний процес, підготуємо повний пакет заводської документації та організуємо оперативну доставку сертифікованого обладнання на ваше підприємство.
