ДН (ВДН) №13
Варіанти комплектації електродвигуном
| Технічні параметри ДН (ВДН) №13, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ДН (ВДН) №13 з ел.двигуном А250S6 45.00 кВт 1000 об./хв | 25000 | 2700 | 1000 | 321 517,00 ₴ | ||
| ДН (ВДН) №13 з ел.двигуном А280М4 132.00 кВт 1500 об./хв | 38000 | 5800 | 1500 | 412 345,00 ₴ | ||
| Технічні параметри ДН (ВДН) №13 | |
|---|---|
| ДН (ВДН) №13 з ел.двигуном А250S6 45.00 кВт 1000 об./хв | |
| Артикул | ДН135456-1 |
| Продуктивність | 25000 |
| Тиск | 2700 |
| Об./хв | 1000 |
| Ціна |
321 517,00 ₴
|
| ДН (ВДН) №13 з ел.двигуном А280М4 132.00 кВт 1500 об./хв | |
| Артикул | ДН1351324-1 |
| Продуктивність | 38000 |
| Тиск | 5800 |
| Об./хв | 1500 |
| Ціна |
412 345,00 ₴
|
Характеристики ДН (ВДН) №13
Тягодуттєве обладнання серій ДН і ВДН являє собою відцентрові машини з одностороннім забором робочого середовища. Агрегати ВДН виконують функцію нагнітання повітря у топкові камери котельних установок, тоді як димососи ДН забезпечують витяг димових газів. Конструктивною особливістю обладнання цієї серії є наявність спірального корпусу, робочого колеса з аеродинамічно профільованими лопатками зворотного вигину та осьового направляючого апарату, що дозволяє плавно регулювати продуктивність. Робочим середовищем для ДН є неагресивні димові гази, нагріті до 250°С, із вмістом пилових частинок до 2 г/м³. Дуттєві вентилятори ВДН розраховані на нагнітання чистого повітря температурою до 80°С. Виробництво ведеться за нормами ГОСТ 5765-84 і відповідних ТУ У. Обертання робочого колеса передається від електродвигуна за допомогою муфти чи клинопасової трансмісії. Можливе виготовлення у правому та лівому виконаннях.

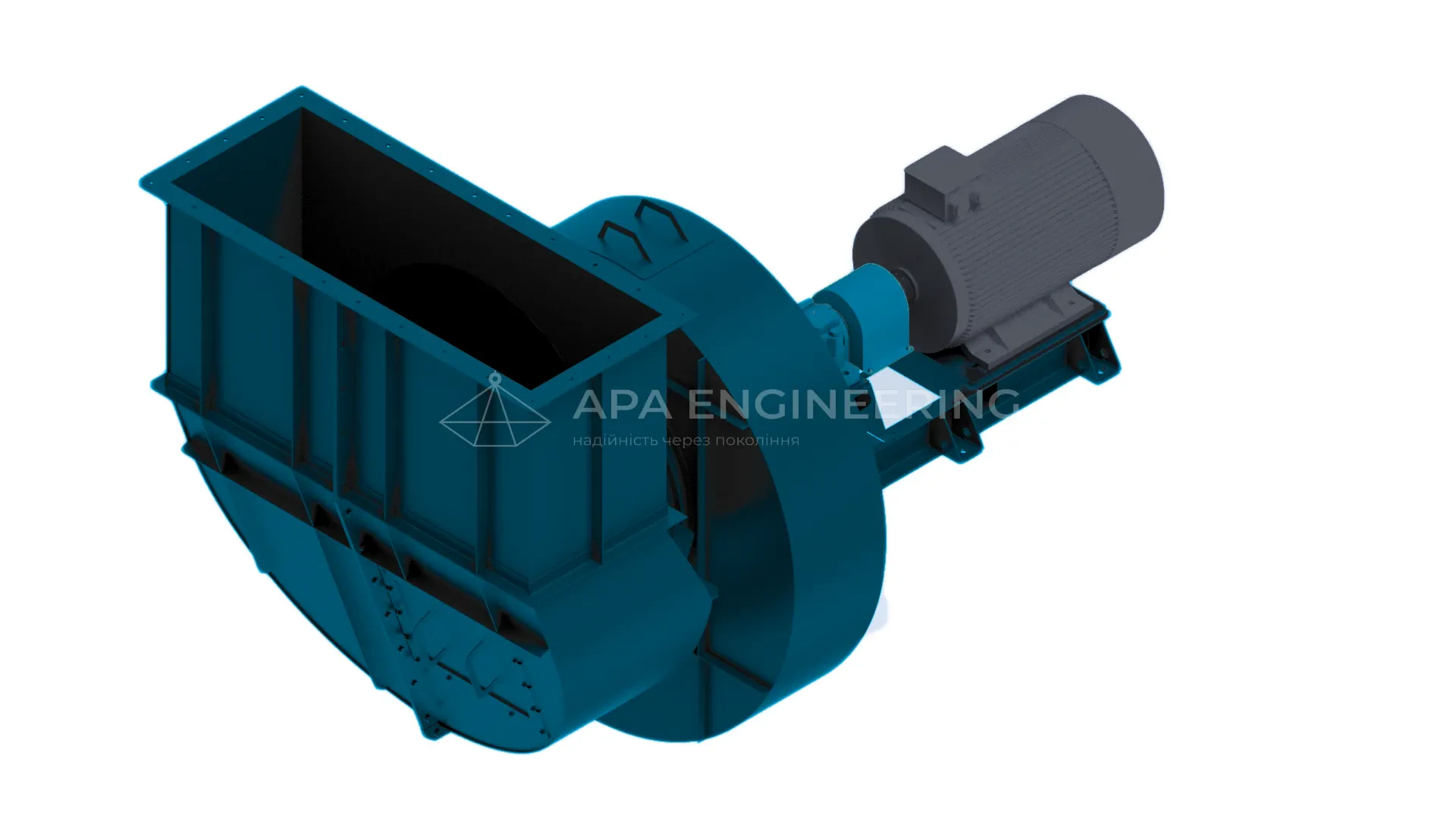

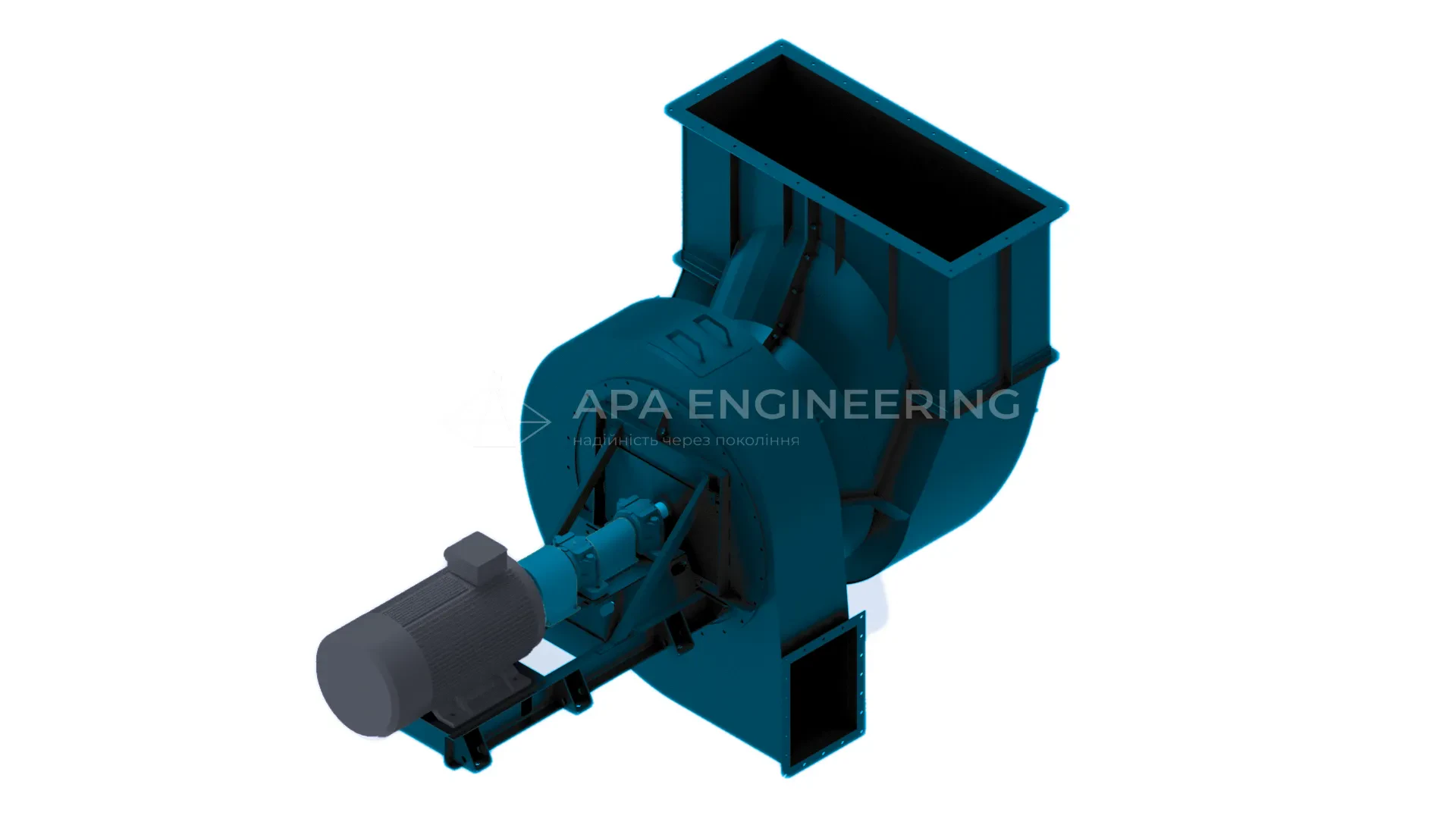

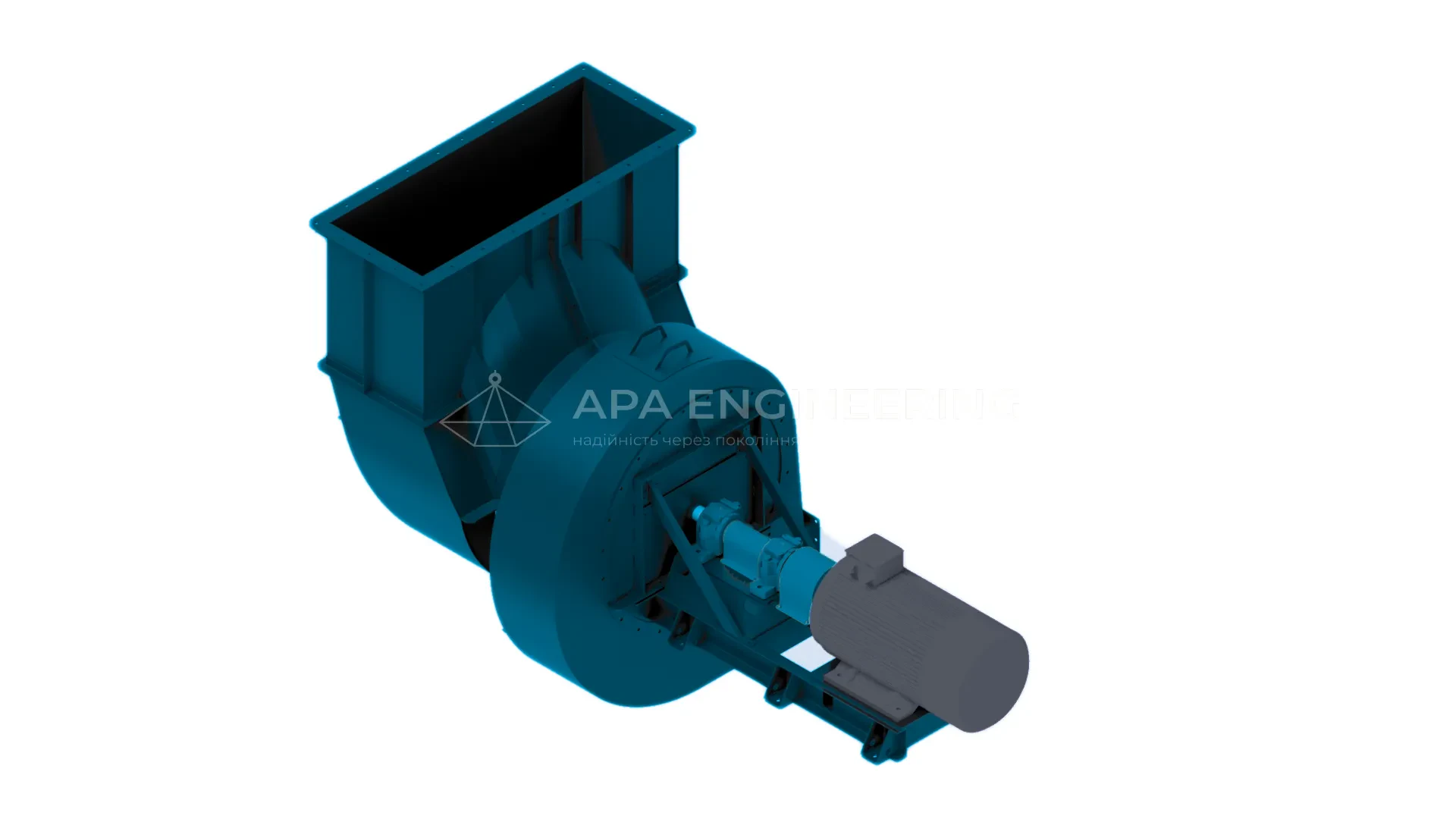

Огляд дуттєвого вентилятора ВДН №13
Основні дані
- вентилятор дуттєвий напірний центробіжний (радіальний);
- матеріал вуглецева сталь;
- можливість повороту улітки з кроком 15°;
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- діаметр робочого колеса 1300 мм;
- кількість лопаток робочого колеса 16 шт.;
- лопатки загнуті назад;
- продуктивність 25500 ... 55000 м³/час;
- робочий тиск 2500 ... 6000 Па;
- температура повітря в межах -30 ...+80°С;
- комплектація електродвигунами потужністю 30 ... 132 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Позначення маркування вентилятора ВДН №13
ВДН - 13
де
В - вентилятор
Д - дуттєвий
Н - напірний
13 - діаметр робочого колеса в дециметрах (1120 мм)
Напрям обертання ВДН №13 та кути повороту корпусу улітки
Кути повороту дуттєвого вентилятора правого обертання
Кути повороту дуттєвого вентилятора лівого обертання
Позначення на схемі
ПР - праве обертання вентилятора: ВДН-13 (правий)
ЛІВ - ліве обертання вентилятора: ВДН-13 (лівий)
0°...270° - кут повороту корпусу
Як визначити напрямок обертання
Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ЕЛЕКТРОДВИГУНА:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВДН №13
Всі напірні дуттєві вентилятори ВДН №13 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропровода, що до нього підводиться. Кут повороту може бути виставлений від 0° до 270° з кратністю 15°.
Перекручувати равлик покупець може сам, але в такому випадку обладнання знімається із заводської гарантії. Суть в тому, що при маніпуляціях з корпусом може бути порушене балансування робочого колеса, що згодом неминуче призведе до швидкого виходу вентилятора з ладу. Тому, уже на стадії оформлення замовлення всі технічні нюанси обговорюються відразу і вентилятор на заводі виготовляється і збирається саме з тим кутом повороту корпуса, який побажає замовник.
Технічні параметри ВДН №13
| Вентилятор | Електродвигун | Параметри вентилятора в робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВДН №13 Схема 1 | АІР200L6 | 30 | 1 000 | 25 500 | 2 500 | 1 155 | 1940×2150×1935 |
| АІР225М6 | 37 | 1 000 | 27 000 | 2 600 | 1 290 | ||
| АІР250М4 | 90 | 1 500 | 46 000 | 5 800 | 1 425 | ||
| АІР280S4 | 110 | 1 500 | 50 000 | 5 900 | 1 580 | ||
| АІР280М4 | 132 | 1 500 | 55 000 | 6 000 | 1 630 | ||
Конструктивні особливості
Вузли тягодуттєвої машини ВДН №13
- Корпус вентилятора ВДН №13 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря згідно ГОСТ 5976. Стандартна кількість кутів повороту відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу.
- Направляючий апарат Представляє собою заслонку з регульованими по куту повороту лопатками. Має єдиний поворотний механізм, що діє на всі лопатки одночасно.
- Рабоче колесо вентилятора ВДН №13 Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 16 загнутих назад лопаток. Динамічно збалансоване. У базовому варіанті виготовляється із вуглецевої сталі марки Ст3 і може переміщувати повітря, температура якого не перевищує 80°С.
- Електродвигун АІР для улітки ВДН №13 Електродвигун встановлюється на станині, або в окремих випадках може кріпитись до корпусу вентилятора. Для комплектації ВДН №13 підходять двигуни потужністю 30 та 37 кВт з частотою обертання 1000 об/хв і двигуни від 90 до 132 кВт з частотою 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Рама вентилятора Рама металева, зварна. Складає суцільну конструкцію із опорних елементів і задньої кришки улітки вентилятора. До рами кріпляться електродвигун і сама улітка.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВДН №13
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпуса і робочого колеса
- Вуглецева сталь Стандартне виконання. Має обмеження щодо максимальної температури повітря - не більше 80°С.
- Нержавіюча сталь Під замовлення. Спеціальне виконання.
Особливості робочого колеса дуттєвого вентилятора ВДН №13
Робоче колесо складається зі ступиці, зовнішнього конічного і внутрішнього прямого дисків та 16 штук загнутих назад лопаток розміщених між дисками. Діаметр робочого колеса 1300 мм (D=1,0×Dн). Довжина лопаток ≈ ⅓ D.
Виготовлене робоче колесо ВДН №13 завжди проходить статичне балансування. Динамічне балансування проводиться вже на повністю зібраному агрегаті.
Виконання робочого колеса
Направляючий апарат дуттєвого вентилятора ВДН №13
Призначений направляючий апарат для регулювання продуктивності ВДН-13 і, як наслідок, розрідження в топці котла. Встановлюється на вхідному патрубку дуттєвого вентилятора. Складається із металевого патрубка з фланцями, поворотних лопаток (8 шт.) і загального поворотного механізму, який дозволяє одночасно на однакове значення змінювати кут повороту всіх лопаток.
Виконання направляючого апарата
Габаритні та приєднувальні розміри ВДН №13
Креслення схеми виконання №1
Напірно дуттєвий вентилятор ВДН №13: ефективність і надійність від заводу АПА Інжиніринг
Напірно дуттєві вентилятори ВДН №13 виробляються в Україні на заводі АПА Інжиніринг. Кожен агрегат виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Всі вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
Напірно дуттєвий вентилятор ВДН №13 призначений для подачі повітря в топкові камери котельних агрегатів, парових та водогрійних котлів середньої потужності. Він забезпечує стабільний напір повітря, необхідний для підтримки ефективного процесу горіння палива. Обладнання також широко використовується в різних технологічних лініях на промислових підприємствах для переміщення чистого повітря та неагресивних газів з температурою до +80°C.
