ДН (ВДН) №15 (3,1корп.підшипник)
Варіанти двигуна
| Технічні параметри ДН (ВДН) №15, Виконання №3,1корп.підшипник | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ДН (ВДН) №15 (3,1корп.підшипник) з ел.двигуном А280S8 55.00 кВт 750 об./хв | — | — | 750 | 882 243,00 ₴ | ||
| ДН (ВДН) №15 (3,1корп.підшипник) з ел.двигуном А280S6 75.00 кВт 1000 об./хв | — | — | 1000 | 882 286,00 ₴ | ||
| ДН (ВДН) №15 (3,1корп.підшипник) з ел.двигуном A 355 SMA4 250.00 кВт 1500 об./хв | — | — | 1500 | 1 206 115,00 ₴ | ||
| Технічні параметри ДН (ВДН) №15 (3,1корп.підшипник) | |
|---|---|
| ДН (ВДН) №15 (3,1корп.підшипник) з ел.двигуном А280S8 55.00 кВт 750 об./хв | |
| Артикул | ДН15558-31 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
882 243,00 ₴
|
| ДН (ВДН) №15 (3,1корп.підшипник) з ел.двигуном А280S6 75.00 кВт 1000 об./хв | |
| Артикул | ДН15756-31 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1000 |
| Ціна |
882 286,00 ₴
|
| ДН (ВДН) №15 (3,1корп.підшипник) з ел.двигуном A 355 SMA4 250.00 кВт 1500 об./хв | |
| Артикул | ДН152504-31 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1500 |
| Ціна |
1 206 115,00 ₴
|
Характеристики ДН (ВДН) №15 (3,1корп.підшипник)
Тягодуттєве обладнання серій ДН і ВДН являє собою відцентрові машини з одностороннім забором робочого середовища. Агрегати ВДН виконують функцію нагнітання повітря у топкові камери котельних установок, тоді як димососи ДН забезпечують витяг димових газів. Конструктивною особливістю обладнання цієї серії є наявність спірального корпусу, робочого колеса з аеродинамічно профільованими лопатками зворотного вигину та осьового направляючого апарату, що дозволяє плавно регулювати продуктивність. Робочим середовищем для ДН є неагресивні димові гази, нагріті до 250°С, із вмістом пилових частинок до 2 г/м³. Дуттєві вентилятори ВДН розраховані на нагнітання чистого повітря температурою до 80°С. Виробництво ведеться за нормами ГОСТ 5765-84 і відповідних ТУ У. Обертання робочого колеса передається від електродвигуна за допомогою муфти чи клинопасової трансмісії. Можливе виготовлення у правому та лівому виконаннях.

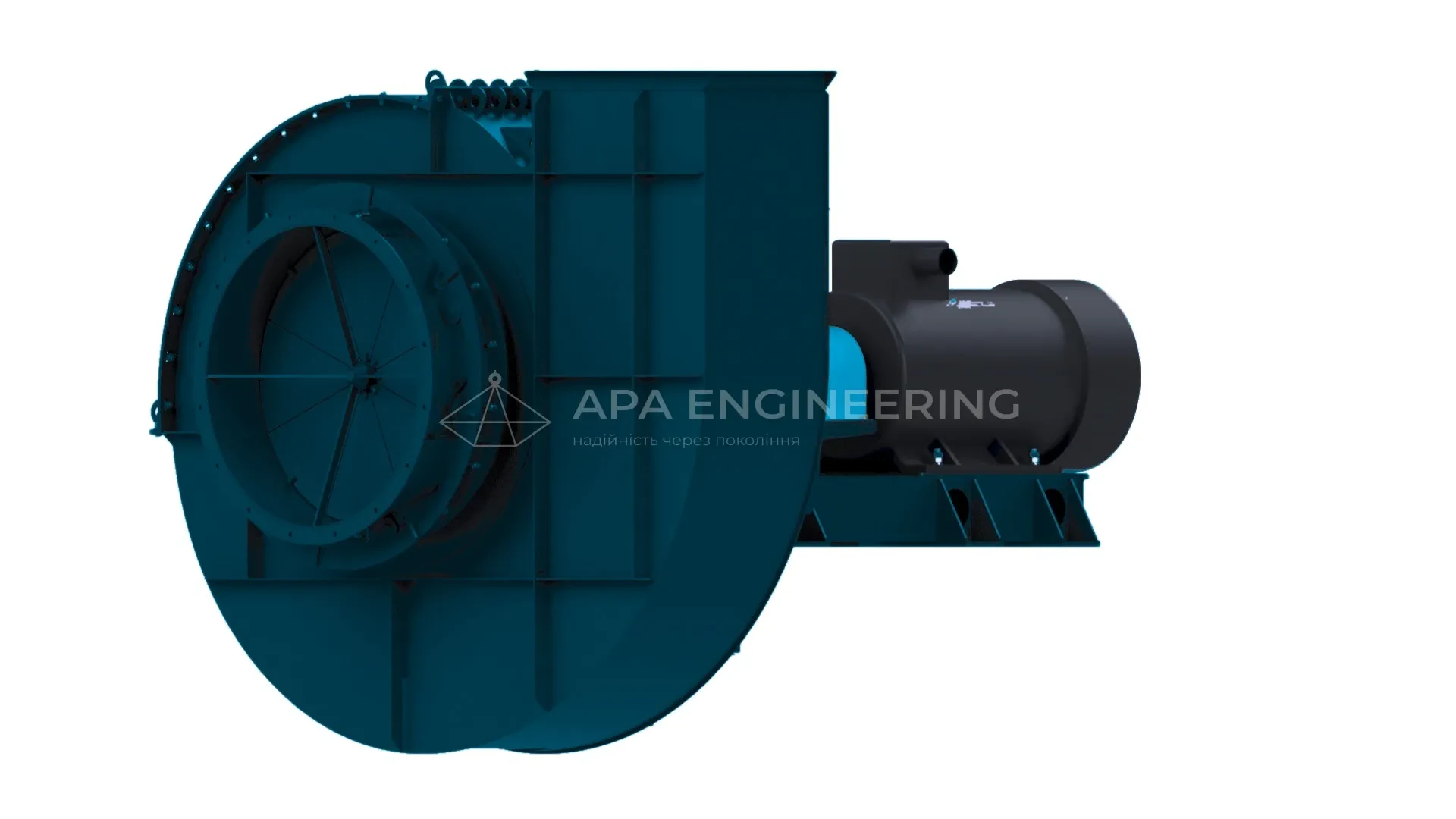

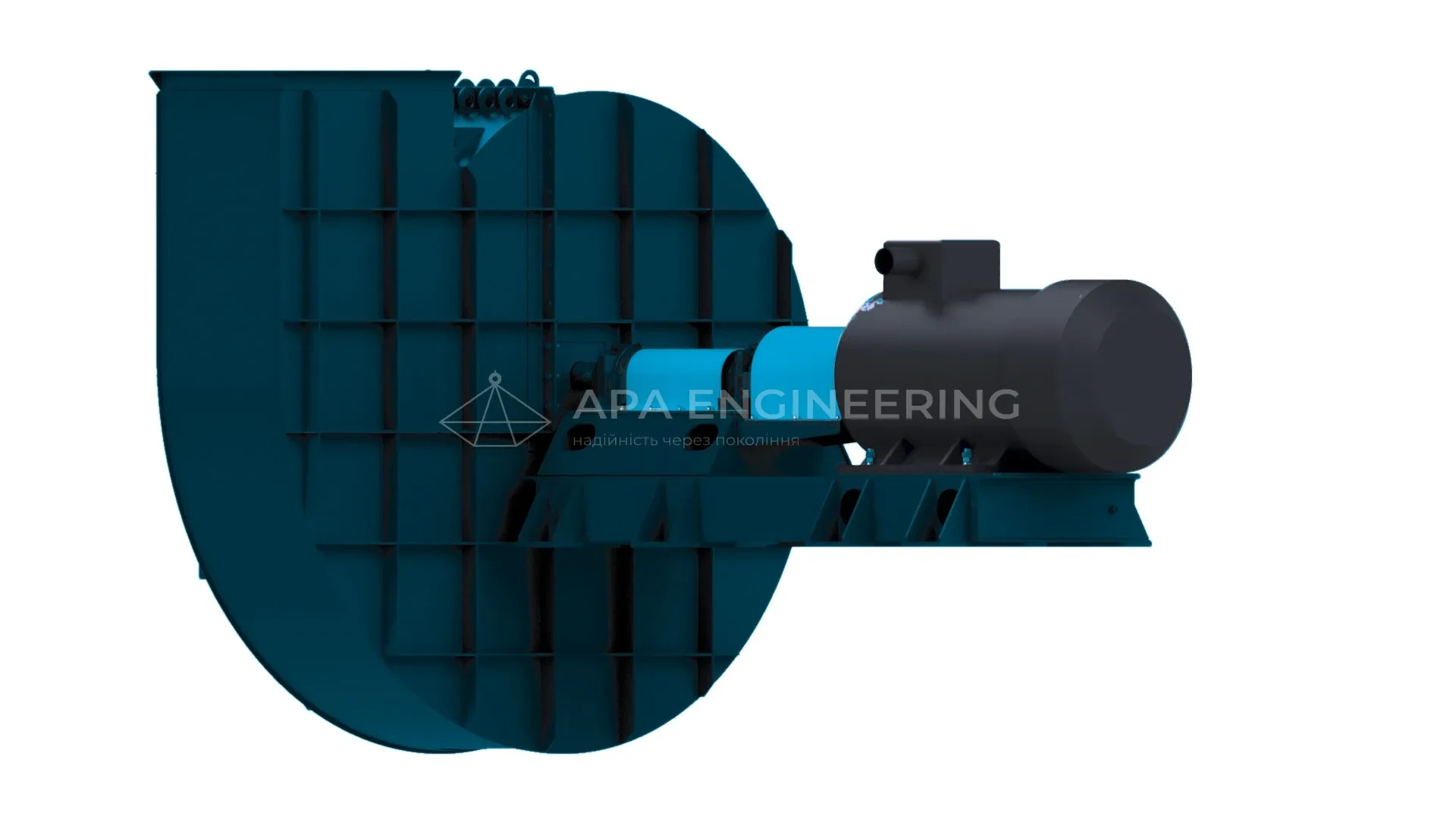

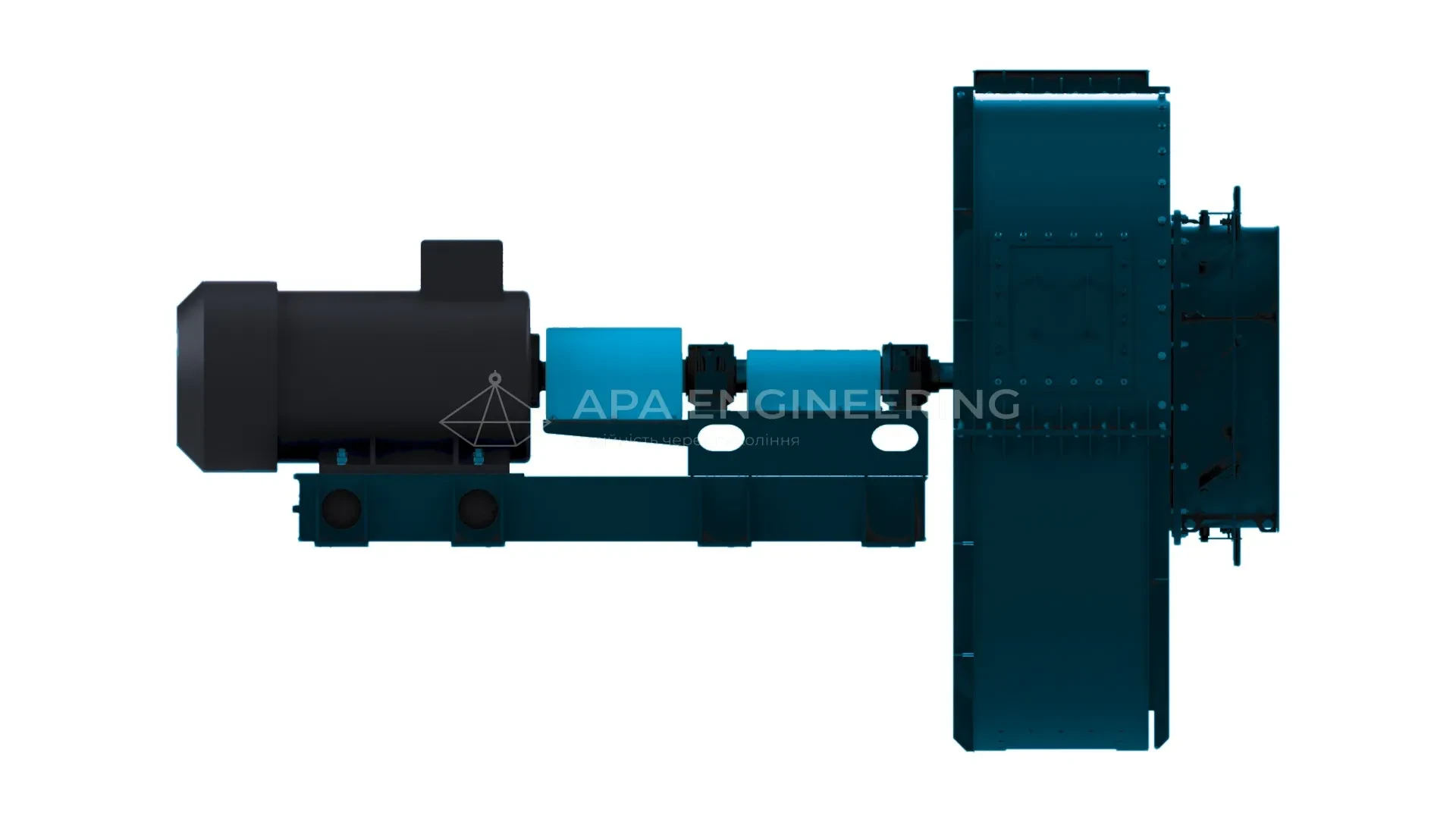

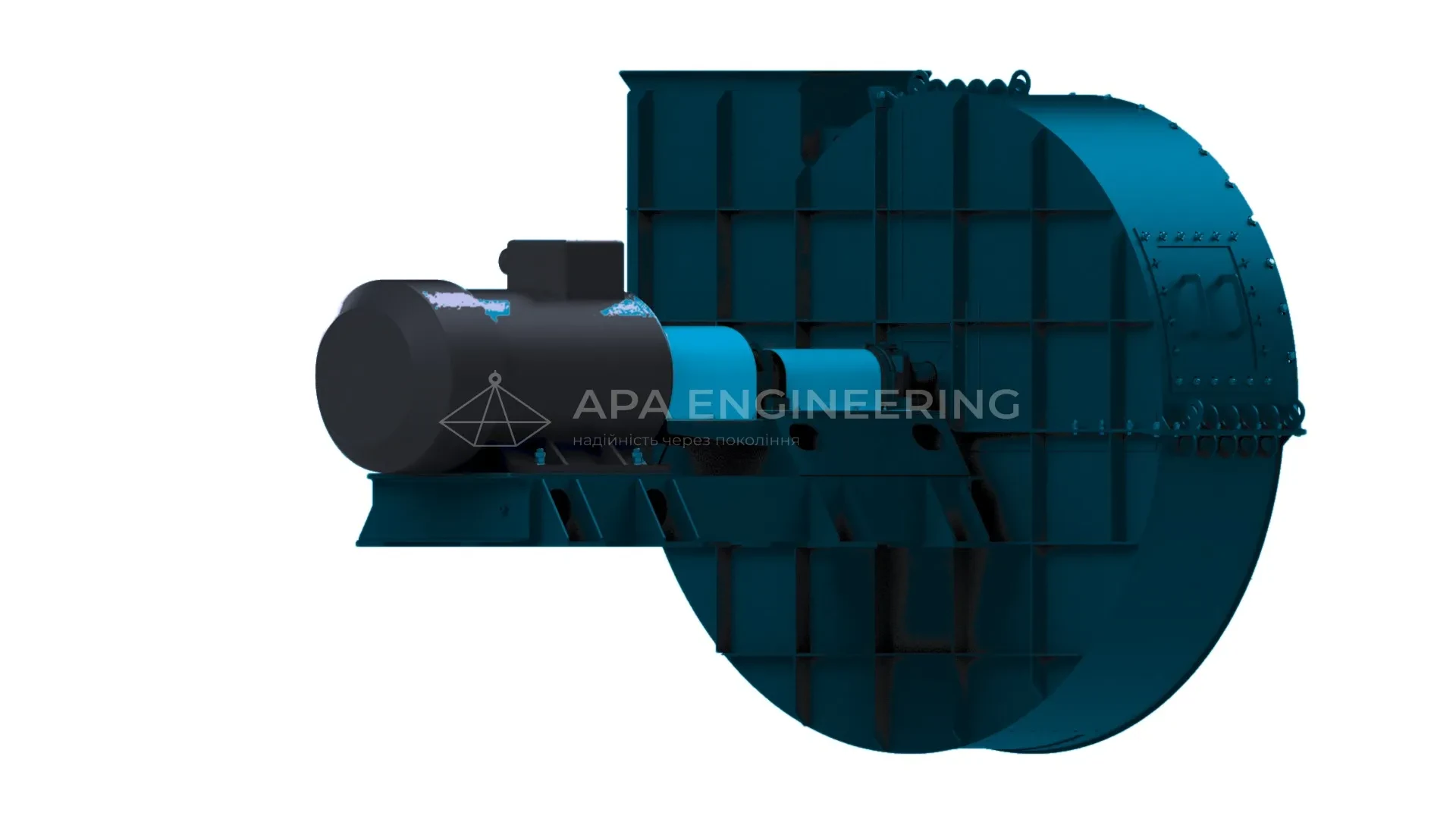

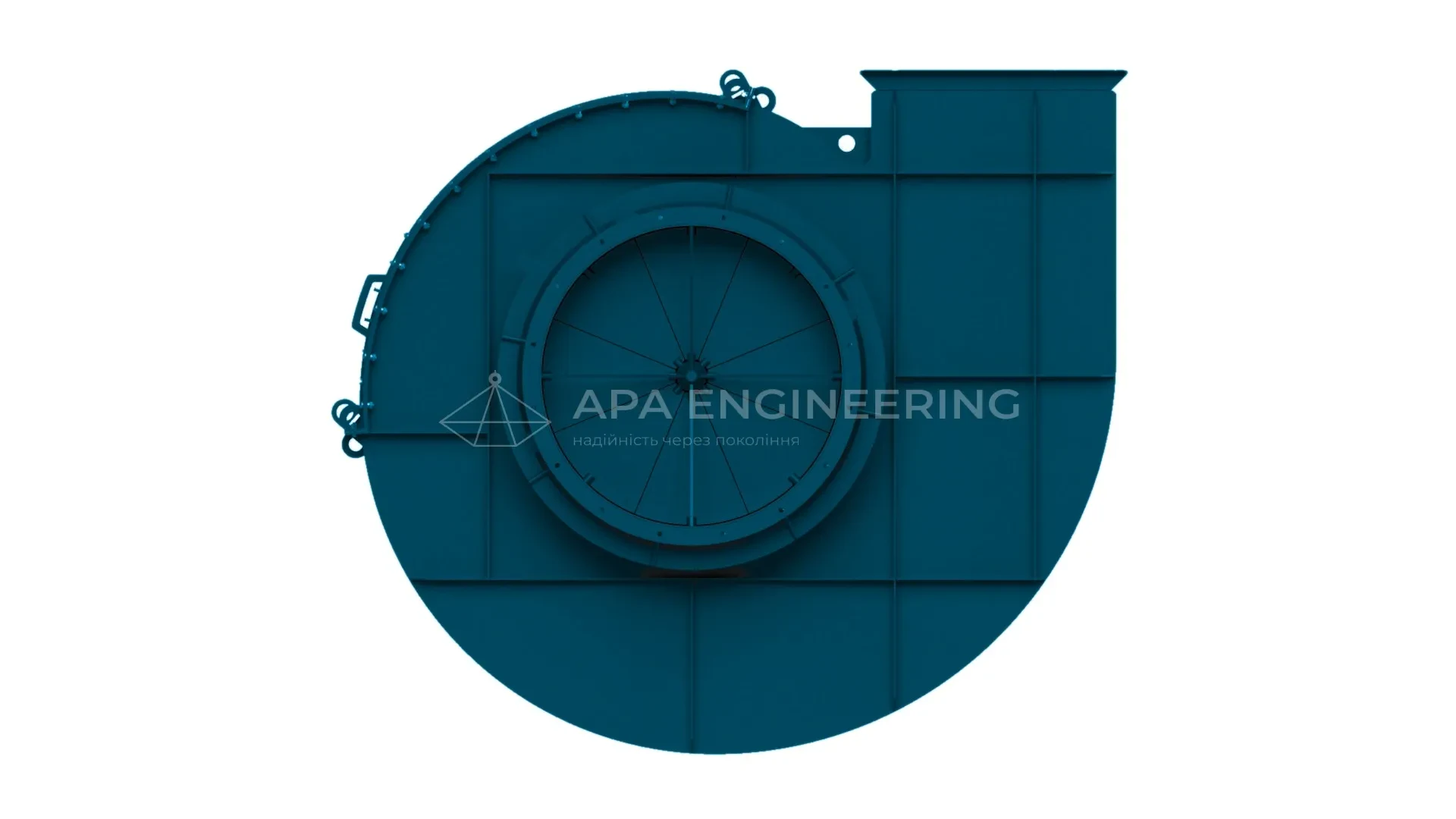

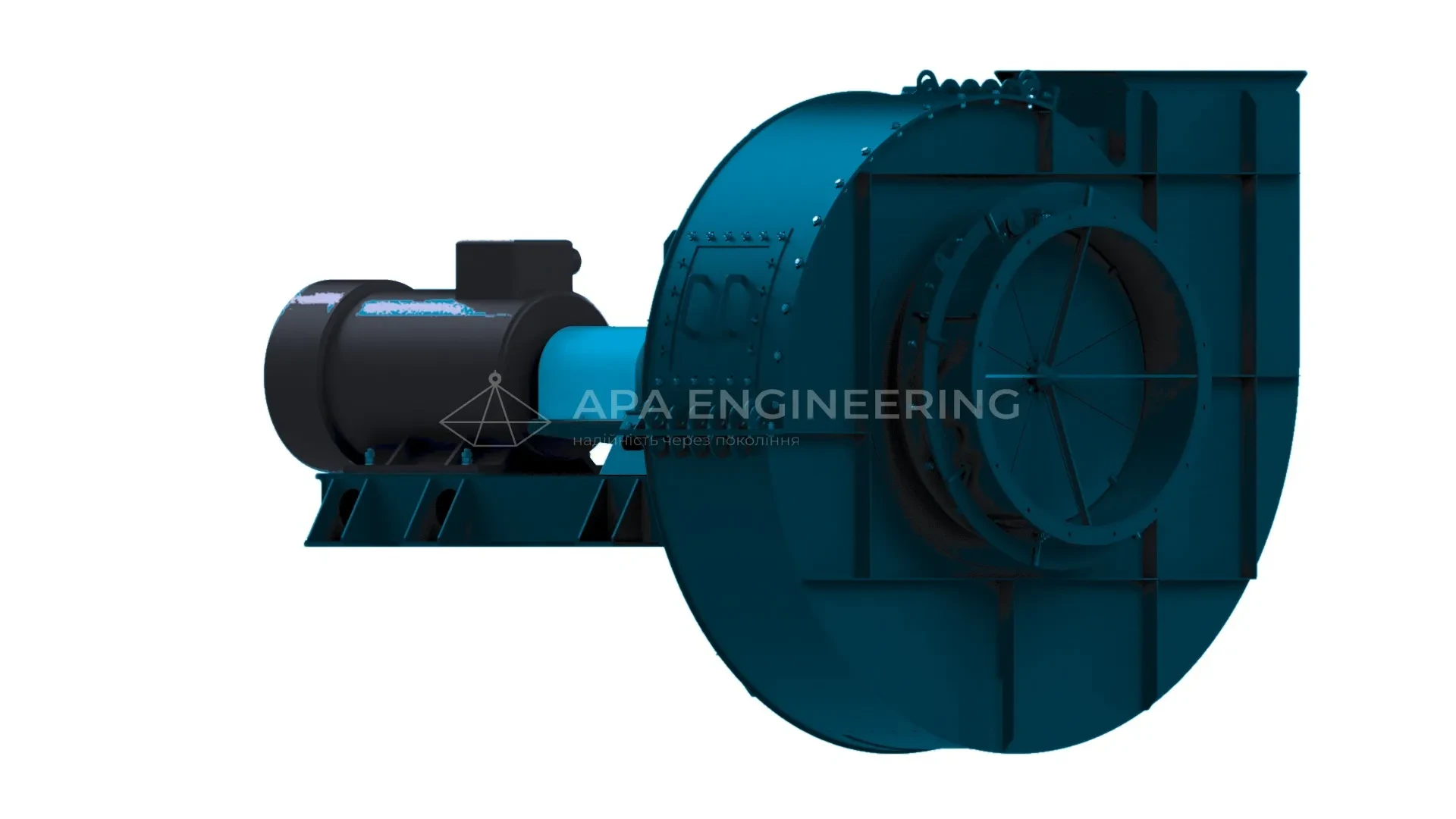

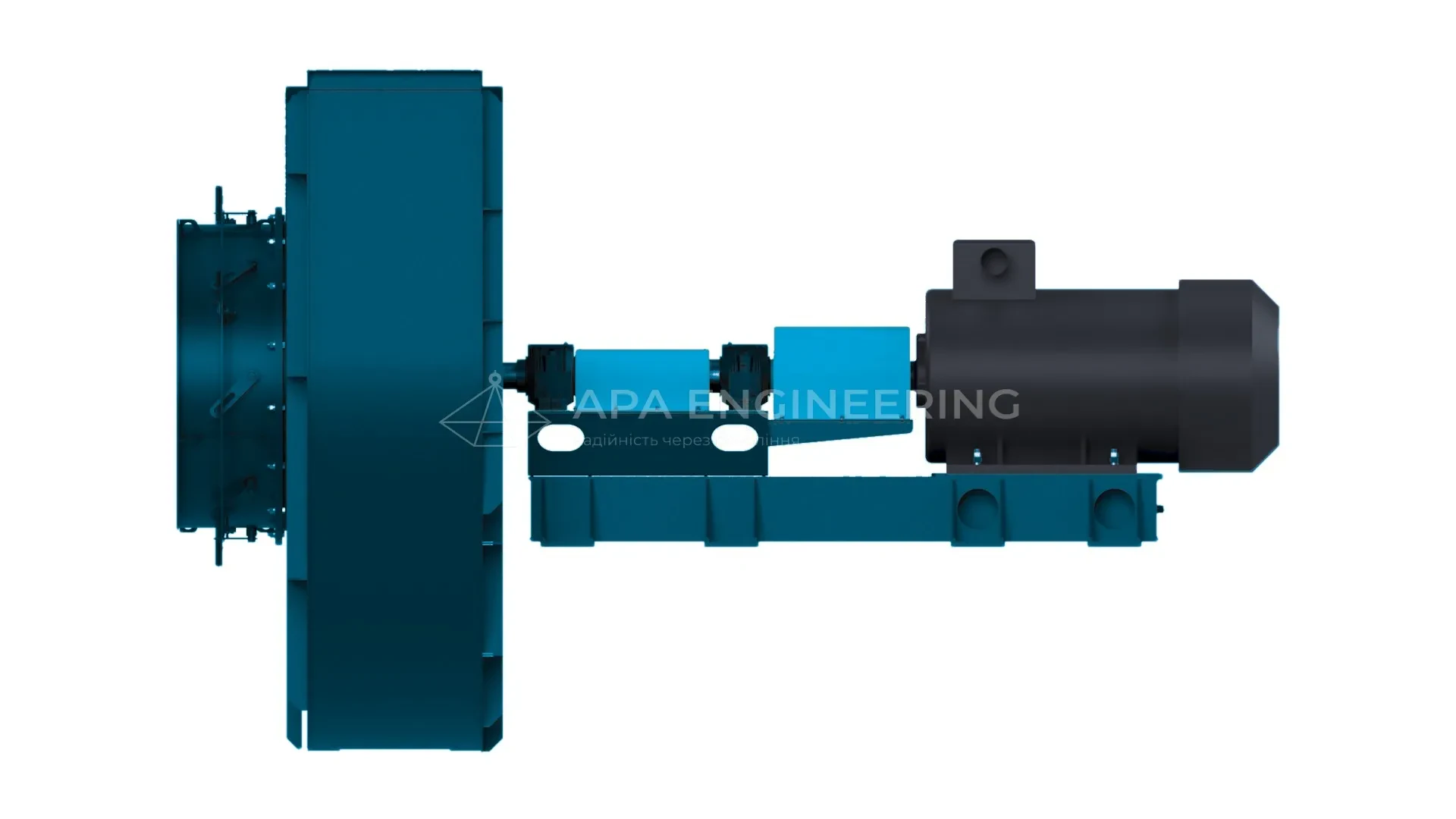

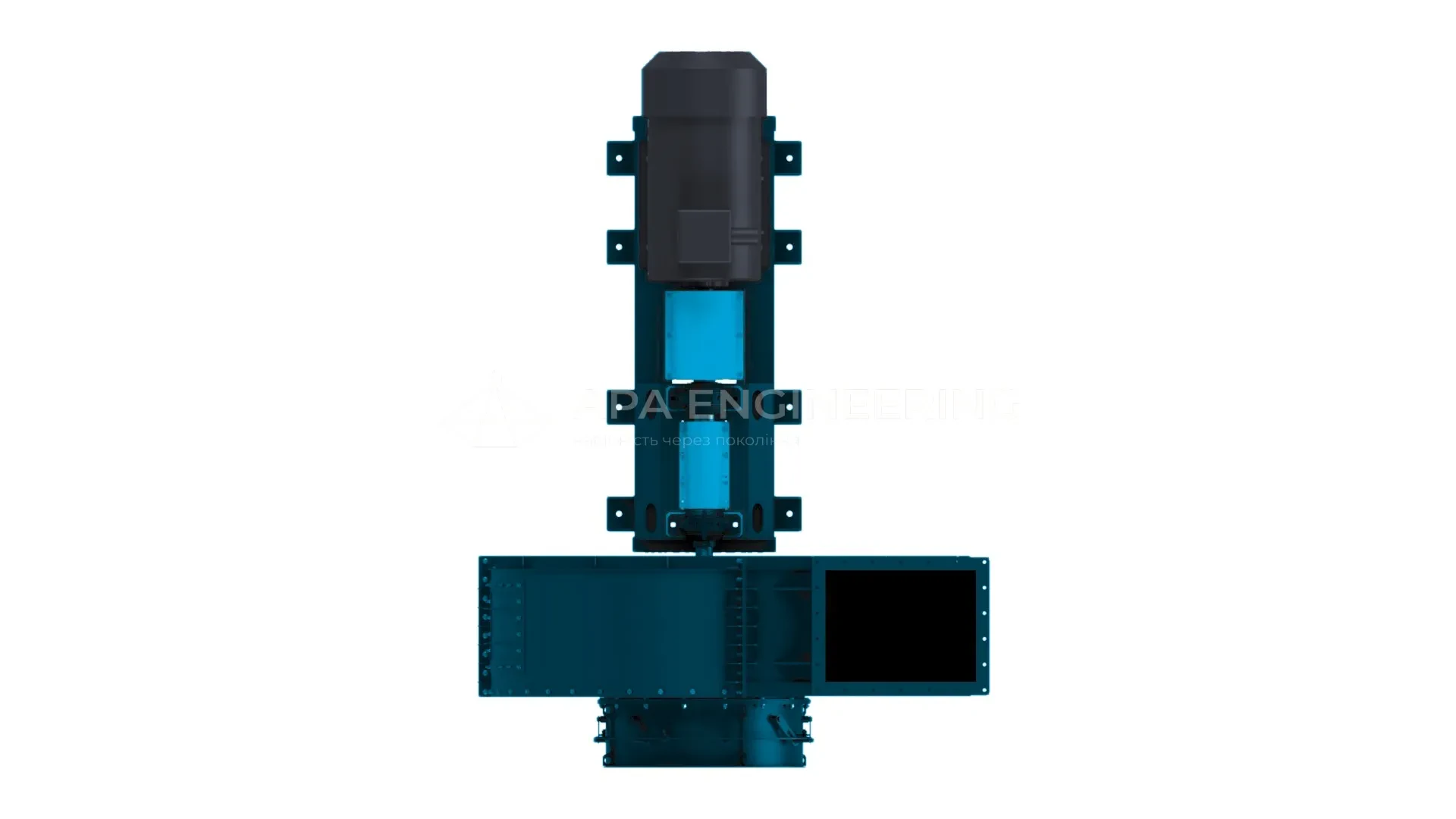

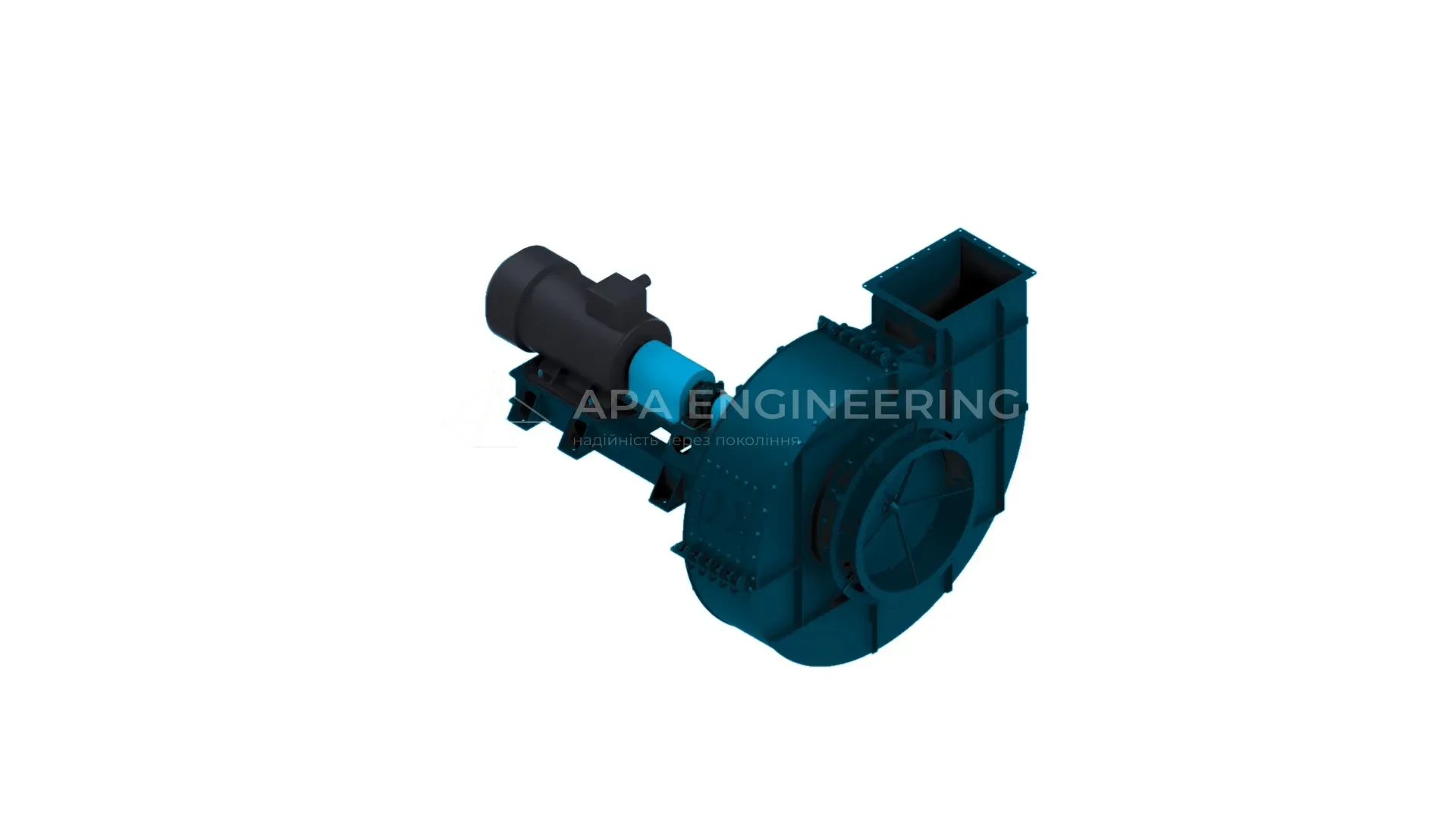

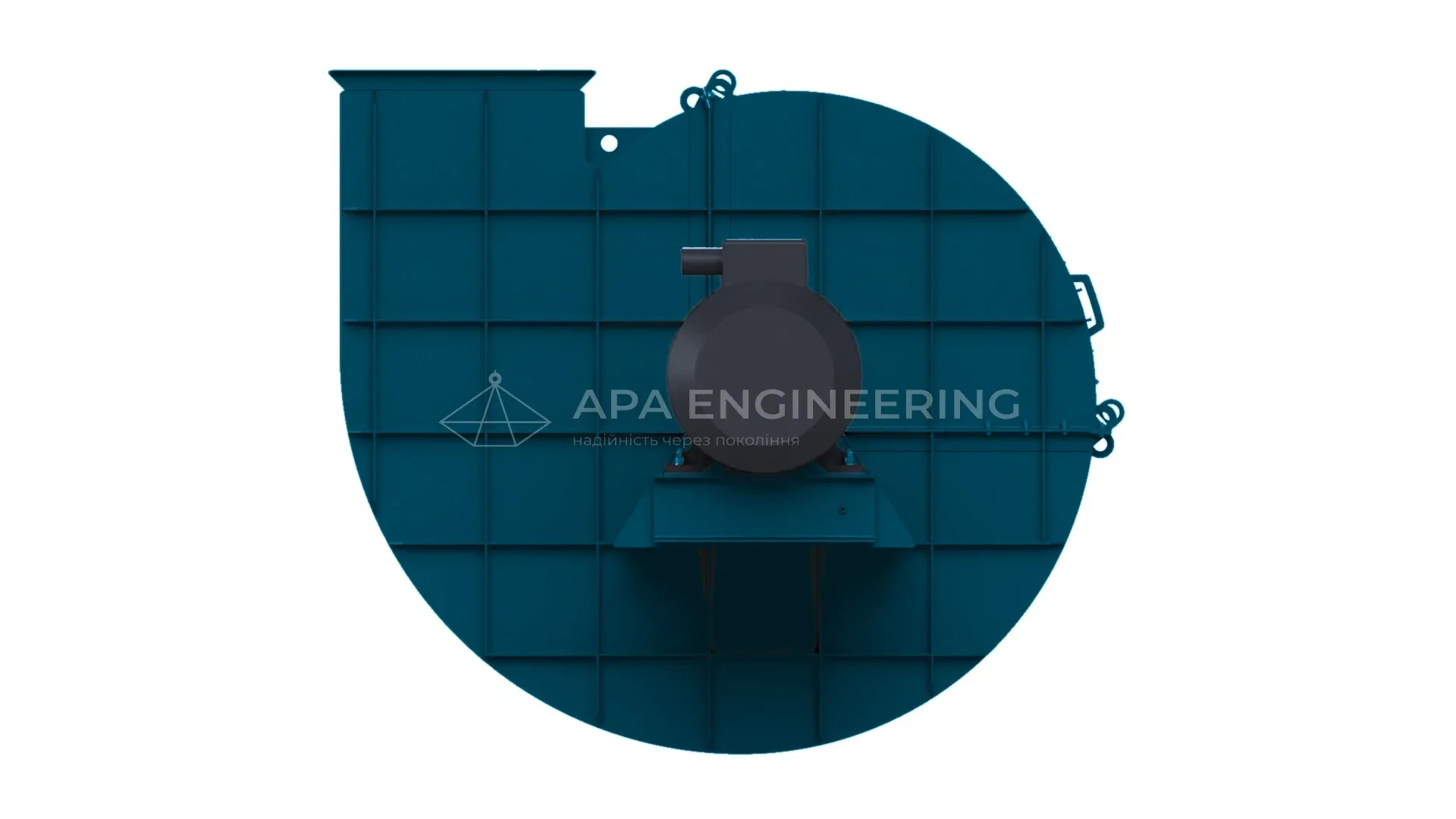

Огляд дуттєвого вентилятора ВДН №15
Основні дані
- вентилятор дуттєвий напірний центробіжний (радіальний);
- матеріал вуглецева сталь;
- можливість повороту улітки з кроком 15°;
- обертання робочого колеса ліве або праве;
- виконання 3 (привід через проміжний вал);
- діаметр робочого колеса 1500 мм;
- кількість лопаток робочого колеса 16 шт.;
- лопатки загнуті назад;
- продуктивність 40000 ... 77000 м³/час;
- робочий тиск 1700 ... 6800 Па;
- температура повітря в межах -30 ...+80°С;
- комплектація електродвигунами потужністю 55 ... 250 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Позначення маркування вентилятора ВДН №15
ВДН - 15
де
В - вентилятор
Д - дуттєвий
Н - напірний
15 - діаметр робочого колеса в дециметрах (1500 мм)
Напрям обертання ВДН №15 та кути повороту корпусу улітки
Кути повороту дуттєвого вентилятора правого обертання
Кути повороту дуттєвого вентилятора лівого обертання
Позначення на схемі
ПР - праве обертання вентилятора: ВДН-15 (правий)
ЛІВ - ліве обертання вентилятора: ВДН-15 (лівий)
0°...270° - кут повороту корпусу
Як визначити напрямок обертання
Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ЕЛЕКТРОДВИГУНА:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВДН №15
Всі напірні дуттєві вентилятори ВДН №15 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропровода, що до нього підводиться. Кут повороту може бути виставлений від 0° до 270° з кратністю 15°.
Перекручувати равлик покупець може сам, але в такому випадку обладнання знімається із заводської гарантії. Суть в тому, що при маніпуляціях з корпусом може бути порушене балансування робочого колеса, що згодом неминуче призведе до швидкого виходу вентилятора з ладу. Тому, уже на стадії оформлення замовлення всі технічні нюанси обговорюються відразу і вентилятор на заводі виготовляється і збирається саме з тим кутом повороту корпуса, який побажає замовник.
Технічні параметри ВДН №15 виконання №3
| Вентилятор | Електродвигун | Параметри вентилятора в робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВДН №15 | АІР280S8 | 55 | 750 | 40 000 | 1 700 | 2 780 | 4190max×2484×2285 |
| АІР280S6 | 75 | 1 000 | 52 000 | 3 000 | 2 780 | ||
| АІР355S4 | 250 | 1 500 | 77 000 | 6 800 | 3 715 | ||
Конструктивні особливості
Вузли тягодуттєвої машини ВДН №15
- Корпус вентилятора ВДН №15 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря згідно ГОСТ 5976. Стандартна кількість кутів повороту відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу.
- Направляючий апарат Представляє собою заслонку з регульованими по куту повороту лопатками. Має єдиний поворотний механізм, що діє на всі лопатки одночасно.
- Рабоче колесо вентилятора ВДН №15 Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 16 загнутих назад лопаток. Динамічно збалансоване. У базовому варіанті виготовляється із вуглецевої сталі марки Ст3 і може переміщувати повітря, температура якого не перевищує 80°С.
- Підшипникові вузли з проміжним валом Використовуються надійні французькі підшипникові вузли SNR (замість давно застарілих і непрактичних масляних ванн). Проміжний вал термічно оброблений, довговічний.
- Електродвигун АІР для улітки ВДН №15 Встановлюється на станині. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Рама вентилятора Рама металева, зварна. Складає суцільну конструкцію із опорних елементів і задньої кришки улітки вентилятора. До рами кріпляться електродвигун, проміжний вал з підшипниковими вузлами і сама улітка.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВДН №15
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпуса і робочого колеса
- Вуглецева сталь Стандартне виконання. Має обмеження щодо максимальної температури повітря - не більше 80°С.
- Нержавіюча сталь Під замовлення. Спеціальне виконання.
Особливості робочого колеса дуттєвого вентилятора ВДН №15
Робоче колесо складається зі ступиці, зовнішнього конічного і внутрішнього прямого дисків та 16 штук загнутих назад лопаток розміщених між дисками. Діаметр робочого колеса 1500 мм (D=1,0×Dн). Довжина лопаток ≈ ⅓ D.
Виготовлене робоче колесо ВДН №15 завжди проходить статичне балансування. Динамічне балансування проводиться вже на повністю зібраному агрегаті.
Виконання робочого колеса
Направляючий апарат дуттєвого вентилятора ВДН №15
Призначений направляючий апарат для регулювання продуктивності ВДН-15 і, як наслідок, розрідження в топці котла. Встановлюється на вхідному патрубку дуттєвого вентилятора. Складається із металевого патрубка з фланцями, поворотних лопаток (8 шт.) і загального поворотного механізму, який дозволяє одночасно на однакове значення змінювати кут повороту всіх лопаток.
Виконання направляючого апарата
Габаритні та приєднувальні розміри ВДН №15
Креслення схеми виконання №3, монтаж на бетонному постаменті
* Розміри для довідок
Напірно дуттєвий вентилятор ВДН №15: ефективність і надійність від заводу АПА Інжиніринг
Напірно дуттєві вентилятори ВДН №15 виробляються в Україні на заводі АПА Інжиніринг. Кожен агрегат виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Всі вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
Напірно дуттєвий вентилятор ВДН №15 призначений для подачі повітря в топкові камери котельних агрегатів, парових та водогрійних котлів середньої потужності. Він забезпечує стабільний напір повітря, необхідний для підтримки ефективного процесу горіння палива. Обладнання також широко використовується в різних технологічних лініях на промислових підприємствах для переміщення чистого повітря та неагресивних газів з температурою до +80°C.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити дуттєвий вентилятор можна напряму із заводу, без посередників, у роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна, бухгалтерська і юридична документація.
Вентилятори ВДН №15 завжди підтримуються у достатній кількості на складах, тому замовлення обробляються миттєво. Оформити покупку можна онлайн на нашому сайті dev.apa-engineering.com, за телефоном +380 (98) 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати професійну консультацію та допомогти з підбором необхідної модифікації.
АПА Інжиніринг пропонує вигідні умови за ціною, термінами поставки та оплатою, а для постійних клієнтів діють накопичувальні знижки на весь асортимент промислового обладнання.
Ми цінуємо Ваш вибір і прагнемо забезпечити найвищу якість вентиляційного обладнання.
