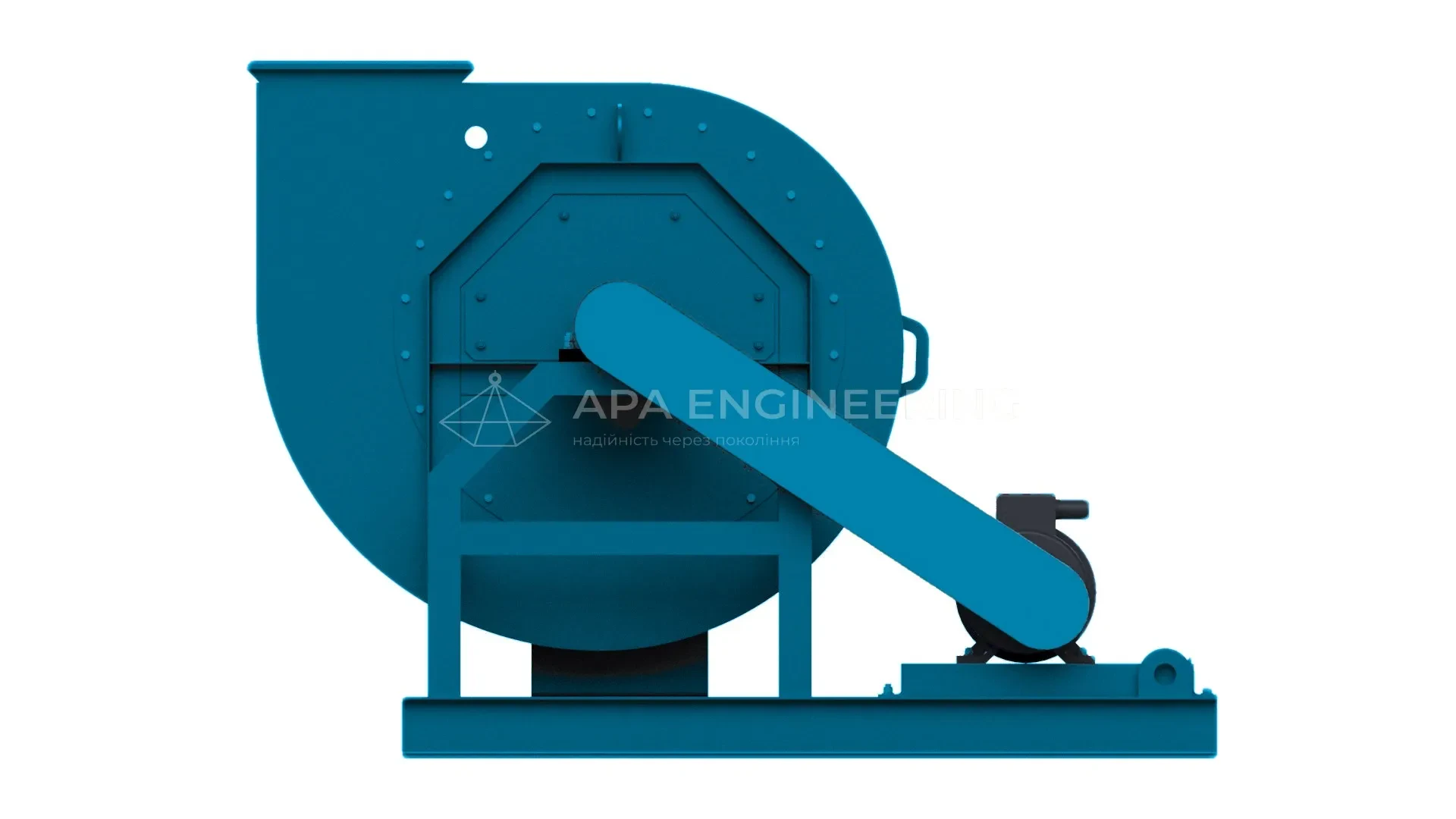

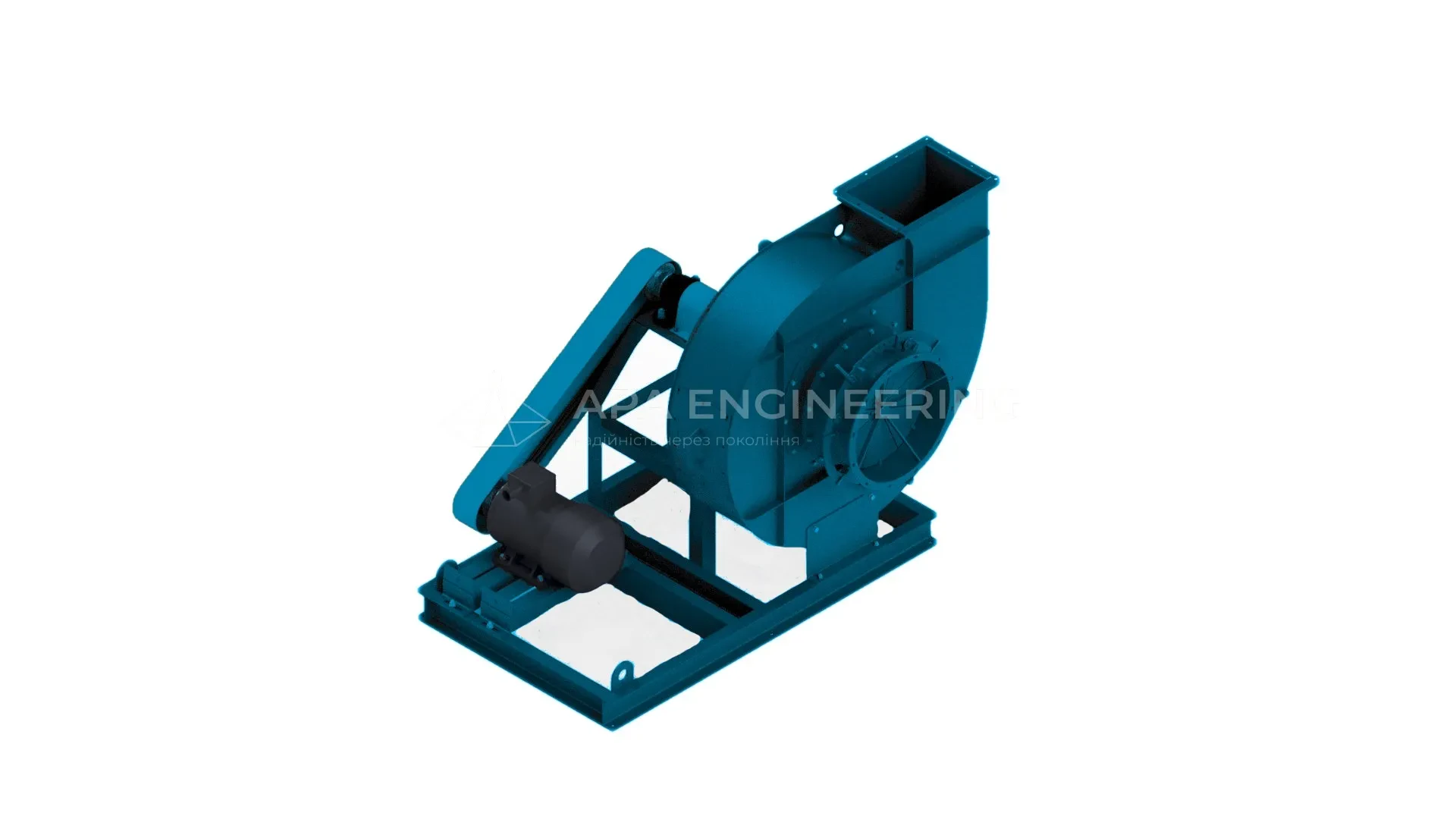

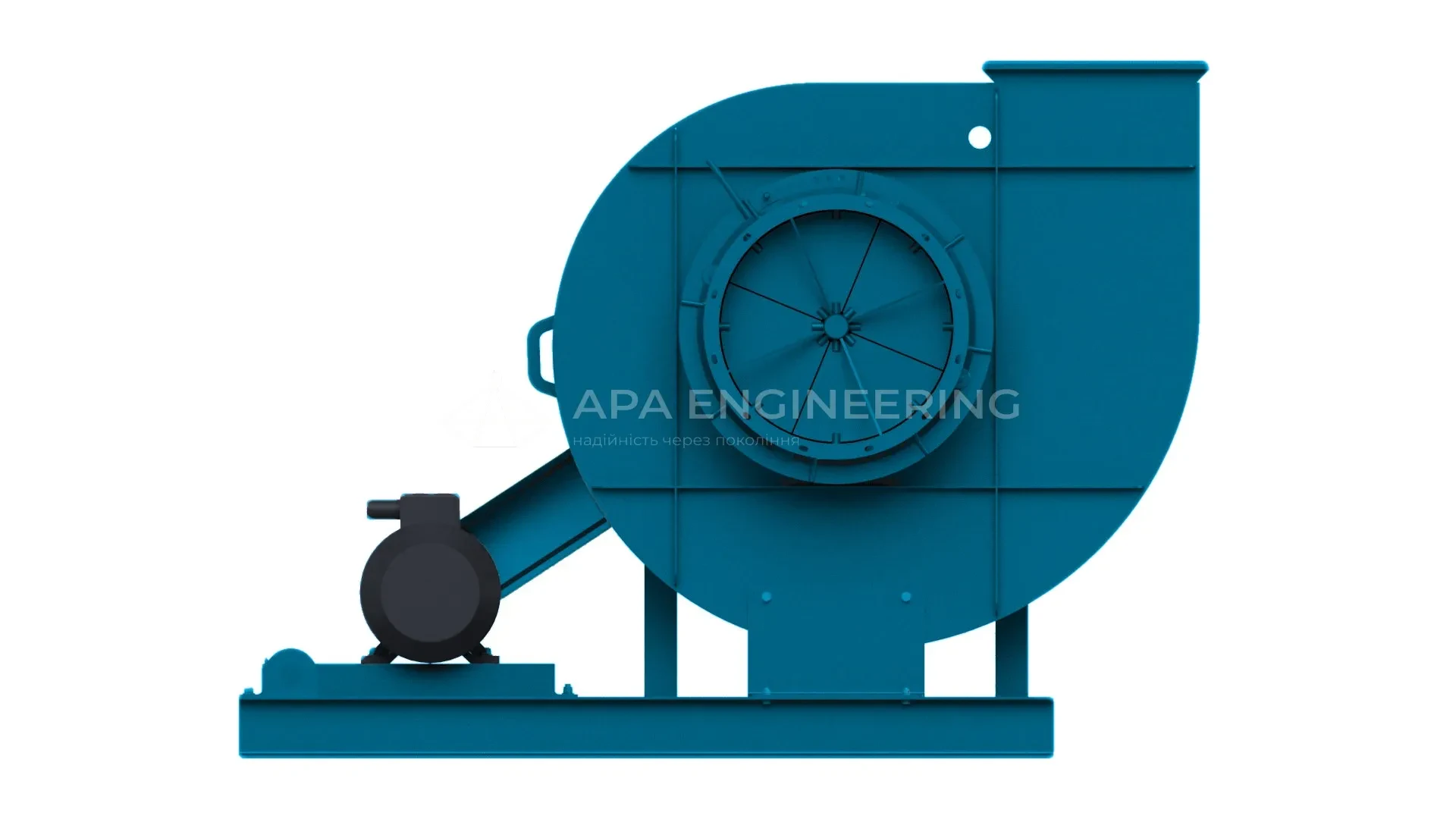

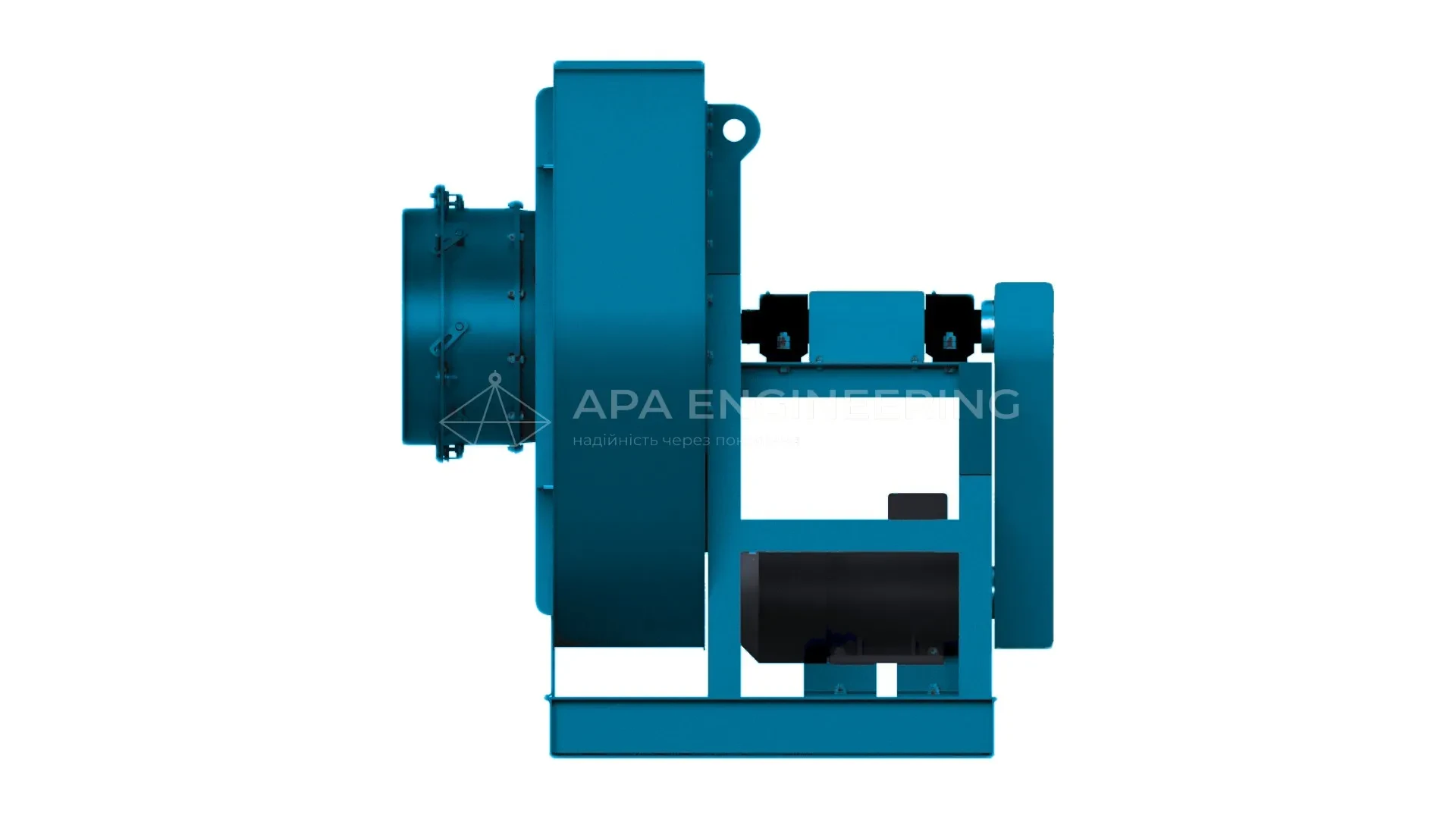

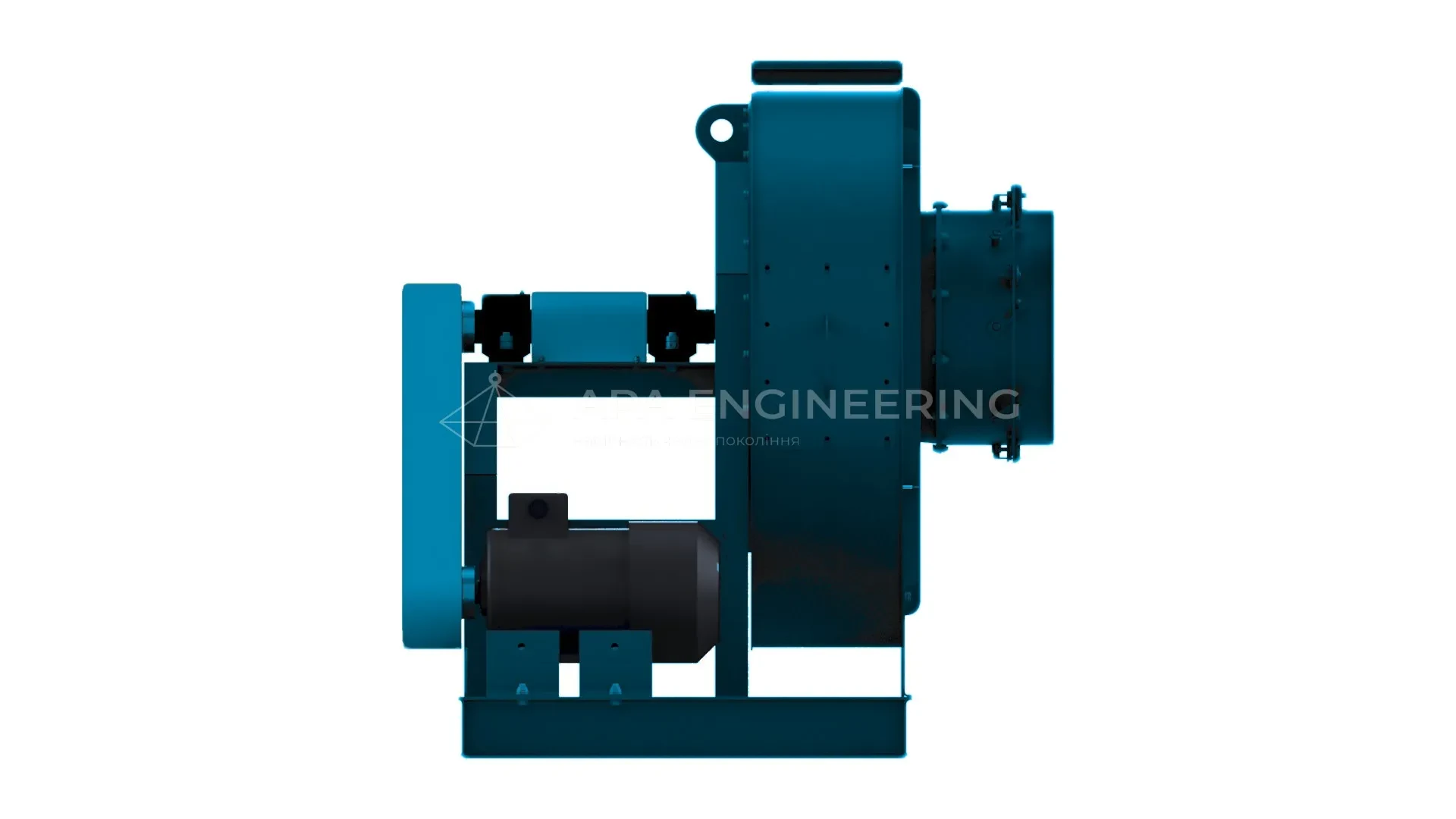

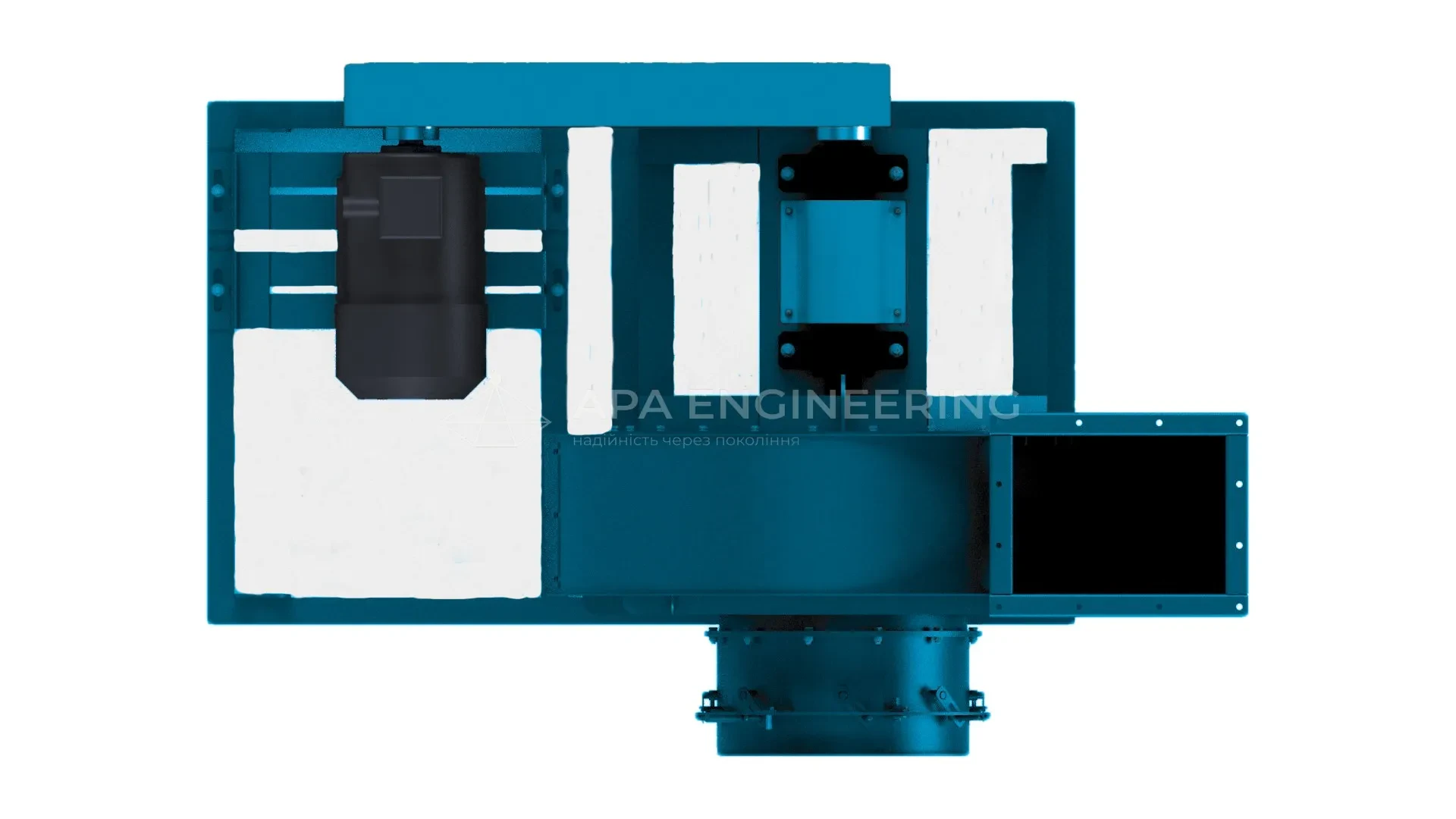

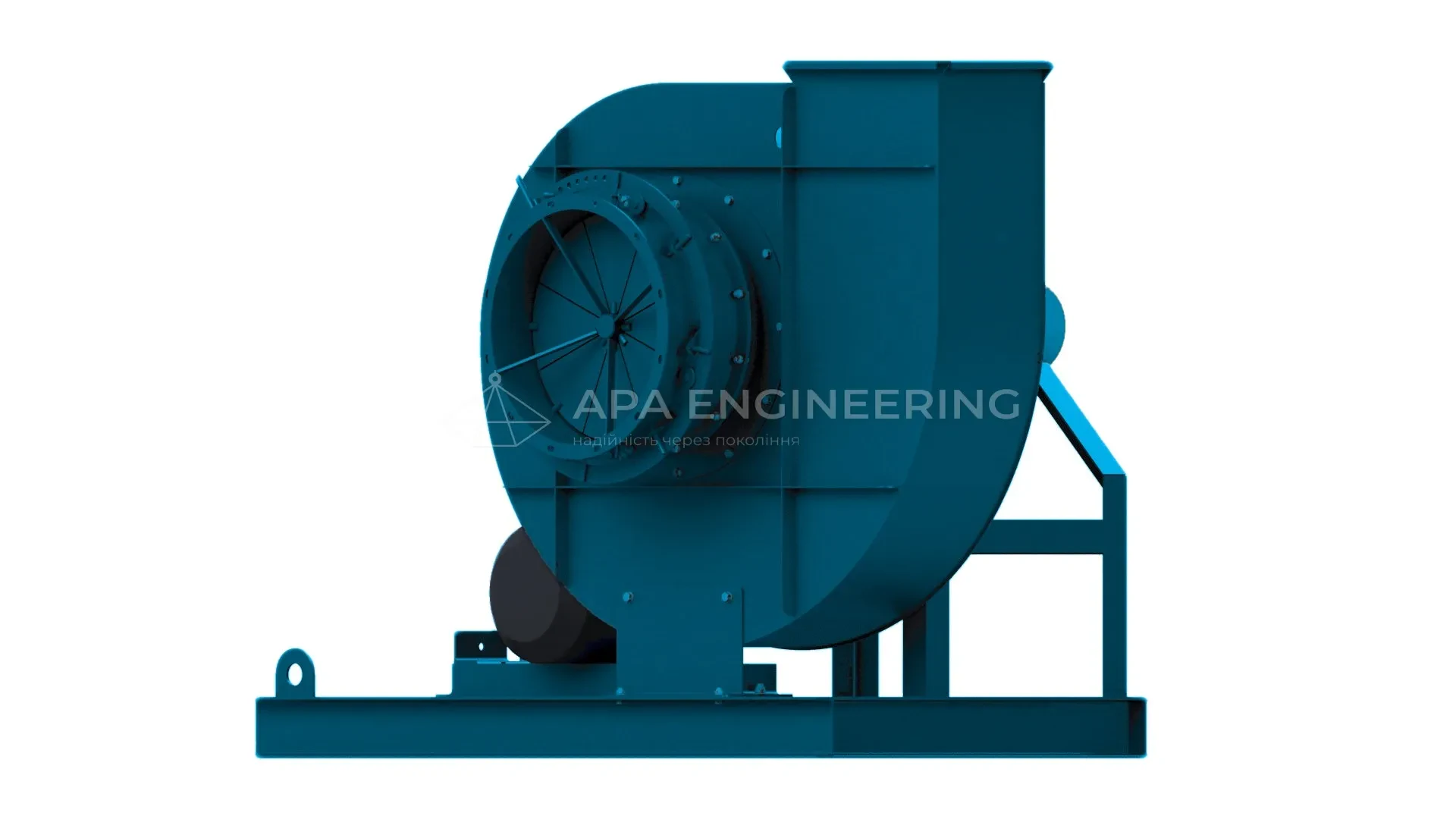

ДН (ВДН) №9
Варіанти комплектації електродвигуном
| Технічні параметри ДН (ВДН) №9, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ДН (ВДН) №9 з ел.двигуном АИРМ112МВ6 4.00 кВт 1000 об./хв | — | — | 1000 | 122 917,00 ₴ | ||
| ДН (ВДН) №9 з ел.двигуном 5.50 кВт 1000 об./хв | — | — | 1000 | 126 643,00 ₴ | ||
| ДН (ВДН) №9 з ел.двигуном АД160S4 15.00 кВт 1500 об./хв | 12500 | 2700 | 1500 | 139 621,00 ₴ | ||
| ДН (ВДН) №9 з ел.двигуном 18.50 кВт 1500 об./хв | 14000 | 2800 | 1500 | 143 449,00 ₴ | ||
| Технічні параметри ДН (ВДН) №9 | |
|---|---|
| ДН (ВДН) №9 з ел.двигуном АИРМ112МВ6 4.00 кВт 1000 об./хв | |
| Артикул | ДН946-1 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1000 |
| Ціна |
122 917,00 ₴
|
| ДН (ВДН) №9 з ел.двигуном 5.50 кВт 1000 об./хв | |
| Артикул | ДН9556-1 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1000 |
| Ціна |
126 643,00 ₴
|
| ДН (ВДН) №9 з ел.двигуном АД160S4 15.00 кВт 1500 об./хв | |
| Артикул | ДН9154-1 |
| Продуктивність | 12500 |
| Тиск | 2700 |
| Об./хв | 1500 |
| Ціна |
139 621,00 ₴
|
| ДН (ВДН) №9 з ел.двигуном 18.50 кВт 1500 об./хв | |
| Артикул | ДН91854-1 |
| Продуктивність | 14000 |
| Тиск | 2800 |
| Об./хв | 1500 |
| Ціна |
143 449,00 ₴
|
Характеристики ДН (ВДН) №9
Тягодуттєве обладнання серій ДН і ВДН являє собою відцентрові машини з одностороннім забором робочого середовища. Агрегати ВДН виконують функцію нагнітання повітря у топкові камери котельних установок, тоді як димососи ДН забезпечують витяг димових газів. Конструктивною особливістю обладнання цієї серії є наявність спірального корпусу, робочого колеса з аеродинамічно профільованими лопатками зворотного вигину та осьового направляючого апарату, що дозволяє плавно регулювати продуктивність. Робочим середовищем для ДН є неагресивні димові гази, нагріті до 250°С, із вмістом пилових частинок до 2 г/м³. Дуттєві вентилятори ВДН розраховані на нагнітання чистого повітря температурою до 80°С. Виробництво ведеться за нормами ГОСТ 5765-84 і відповідних ТУ У. Обертання робочого колеса передається від електродвигуна за допомогою муфти чи клинопасової трансмісії. Можливе виготовлення у правому та лівому виконаннях.
Характеристики дуттєвого вентилятора ВДН №9
Основні характеристики
- вентилятор дуттєвий напірний центробіжний (радіальний);
- матеріал вуглецева сталь;
- можливість повороту улітки з кроком 15°;
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- діаметр робочого колеса 900 мм;
- кількість лопаток робочого колеса 16 шт.;
- лопатки загнуті назад;
- продуктивність 8200 ... 17000 м³/час;
- робочий тиск 1200 ... 2900 Па;
- температура повітря в межах -30 ...+80°С;
- комплектація електродвигунами потужністю 11 ... 22 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Позначення маркування вентилятора ВДН №9
ВДН - 9
де
В - вентилятор
Д - дуттєвий
Н - напірний
9 - діаметр робочого колеса в дециметрах (900 мм)
Напрям обертання ВДН №9 та кути повороту корпусу улітки
Кути повороту дуттєвого вентилятора правого обертання
Кути повороту дуттєвого вентилятора лівого обертання
Позначення на схемі
ПР - праве обертання вентилятора: ВДН-9 (правий)
ЛІВ - ліве обертання вентилятора: ВДН-9 (лівий)
0°...270° - кут повороту корпусу
Як визначити напрямок обертання
Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ЕЛЕКТРОДВИГУНА:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВДН №9
Всі напірні дуттєві вентилятори ВДН №9 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропровода, що до нього підводиться. Кут повороту може бути виставлений від 0° до 270° з кратністю 15°.
Перекручувати равлик покупець може сам, але в такому випадку обладнання знімається із заводської гарантії. Суть в тому, що при маніпуляціях з корпусом може бути порушене балансування робочого колеса, що згодом неминуче призведе до швидкого виходу вентилятора з ладу. Тому, уже на стадії оформлення замовлення всі технічні нюанси обговорюються відразу і вентилятор на заводі виготовляється і збирається саме з тим кутом повороту корпуса, який побажає замовник.
Технічні параметри ВДН №9
| Вентилятор | Електродвигун | Параметри вентилятора в робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВДН №9 Схема 1 | АІР160S6 | 11 | 1 000 | 8 200 | 1 200 | 538 | 1294×1448×1402 |
| АІР160М6 | 15 | 1 000 | 9 400 | 1 250 | 568 | ||
| АІР160S4 | 15 | 1 500 | 12 500 | 2 700 | 538 | ||
| АІР160М4 | 18,5 | 1 500 | 14 000 | 2 800 | 555 | ||
| АІР180S4 | 22 | 1 500 | 17 000 | 2 900 | 573 | ||
Конструктивні особливості
Вузли тягодуттєвої машини ВДН №9
- Корпус вентилятора ВДН №9 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря згідно ДСТУ 5976. Стандартна кількість кутів повороту відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу.
- Направляючий апарат Представляє собою заслонку з регульованими по куту повороту лопатками. Має єдиний поворотний механізм, що діє на всі лопатки одночасно.
- Робоче колесо вентилятора ВДН №9 Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 16 загнутих назад лопаток. Динамічно збалансоване. У базовому варіанті виготовляється із вуглецевої сталі марки Ст3 і може переміщувати повітря, температура якого не перевищує 80°С.
- Електродвигун АІР для улітки ВДН №9 Електродвигун встановлюється на станині, або в окремих випадках може кріпитись до корпусу вентилятора. Для комплектації ВДН №9 підходять двигуни потужністю 11 та 15 кВт з частотою обертання 1000 об/хв і двигуни від 15 до 22 кВт з частотою 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Рама вентилятора Рама металева, зварна. Складає суцільну конструкцію із опорних елементів і задньої кришки улітки вентилятора. До рами кріпляться електродвигун і сама улітка.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВДН №9
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпуса і робочого колеса
- Вуглецева сталь Стандартне виконання. Має обмеження щодо максимальної температури повітря - не більше 80°С.
- Нержавіюча сталь Під замовлення. Спеціальне виконання.
Особливості робочого колеса дуттєвого вентилятора ВДН №9
Робоче колесо складається зі ступиці, зовнішнього конічного і внутрішнього прямого дисків та 16 штук загнутих назад лопаток розміщених між дисками. Діаметр робочого колеса 900 мм (D=1,0×Dн). Довжина лопаток ≈ ⅓ D.
Виготовлене робоче колесо ВДН №9 завжди проходить статичне балансування. Динамічне балансування проводиться вже на повністю зібраному агрегаті.
Виконання робочого колеса
Направляючий апарат дуттєвого вентилятора ВДН №9
Призначений направляючий апарат для регулювання продуктивності ВДН-9 і, як наслідок, розрідження в топці котла. Встановлюється на вхідному патрубку дуттєвого вентилятора. Складається із металевого патрубка з фланцями, поворотних лопаток (8 шт.) і загального поворотного механізму, який дозволяє одночасно на однакове значення змінювати кут повороту всіх лопаток.
Виконання направляючого апарата
Габаритні та приєднувальні розміри ВДН №9
Креслення схеми виконання №1
Напірно дуттєвий вентилятор ВДН №9: ефективність і надійність від заводу АПА Інжиніринг
Напірно дуттєві вентилятори ВДН №9 виробляються в Україні на заводі АПА Інжиніринг. Кожен агрегат виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Всі вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
Напірно дуттєвий вентилятор ВДН №9 призначений для подачі повітря в топкові камери котельних агрегатів, парових та водогрійних котлів середньої потужності. Він забезпечує стабільний напір повітря, необхідний для підтримки ефективного процесу горіння палива. Обладнання також широко використовується в різних технологічних лініях на промислових підприємствах для переміщення чистого повітря та неагресивних газів з температурою до +80°C.
