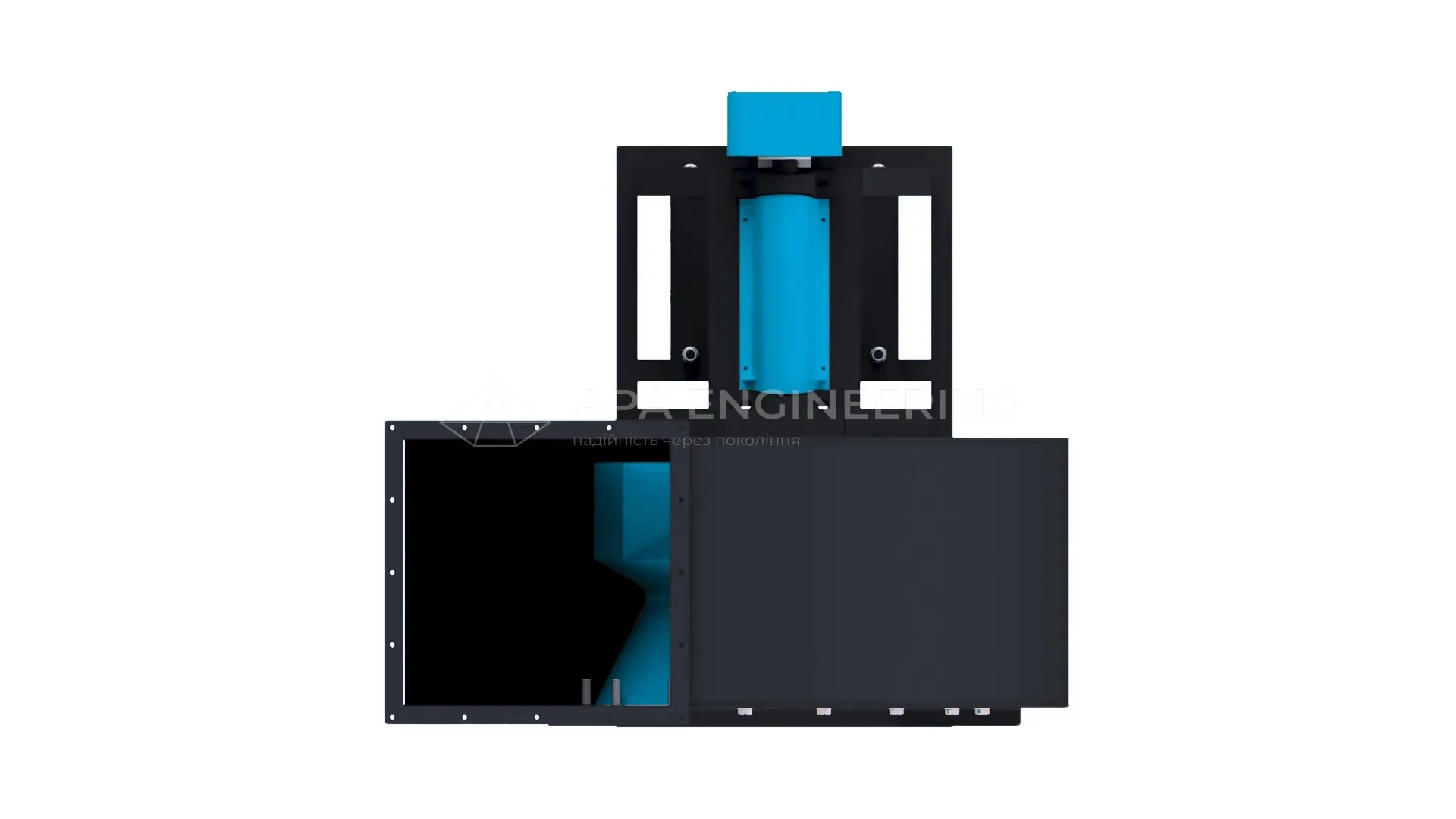

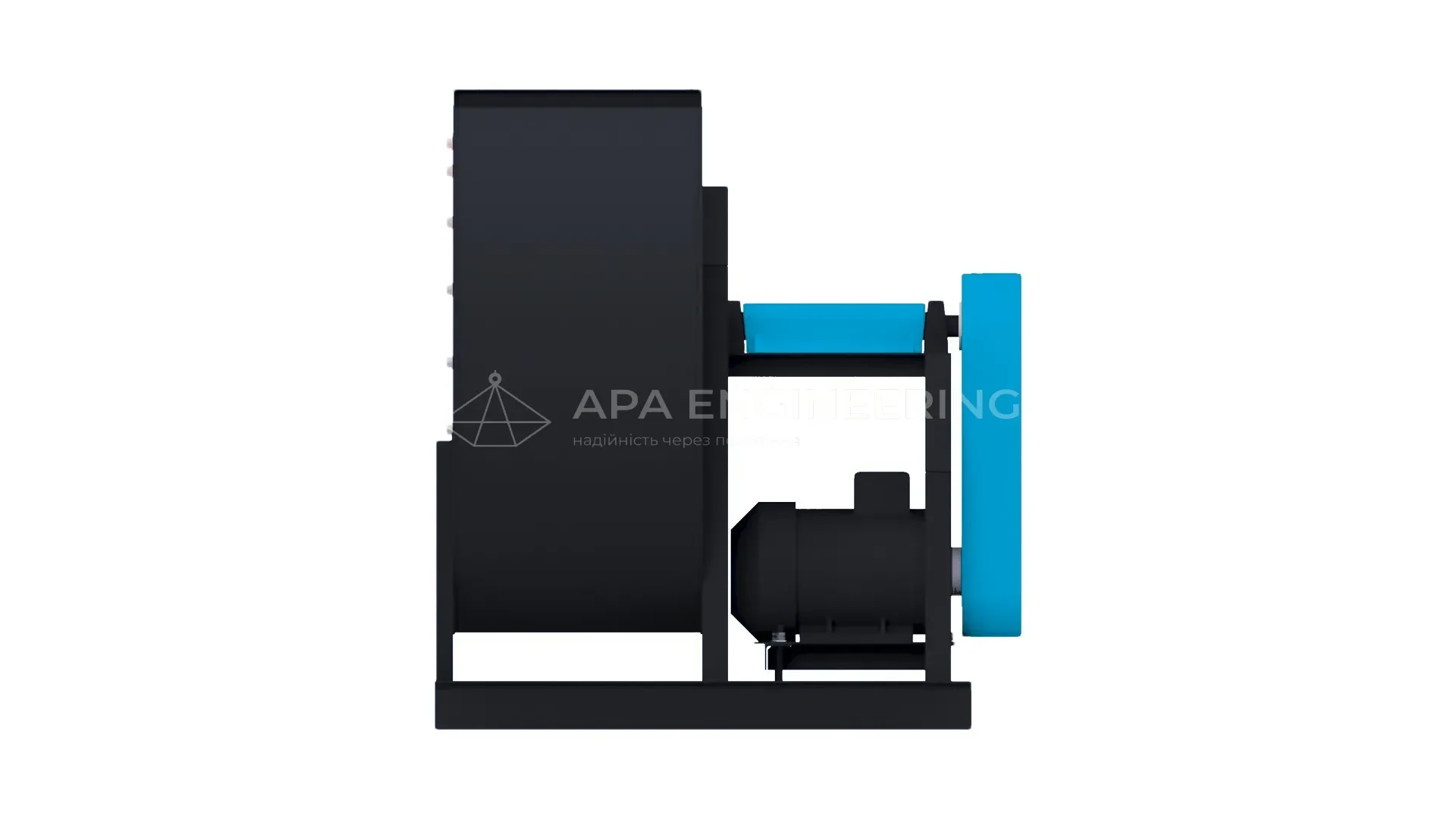

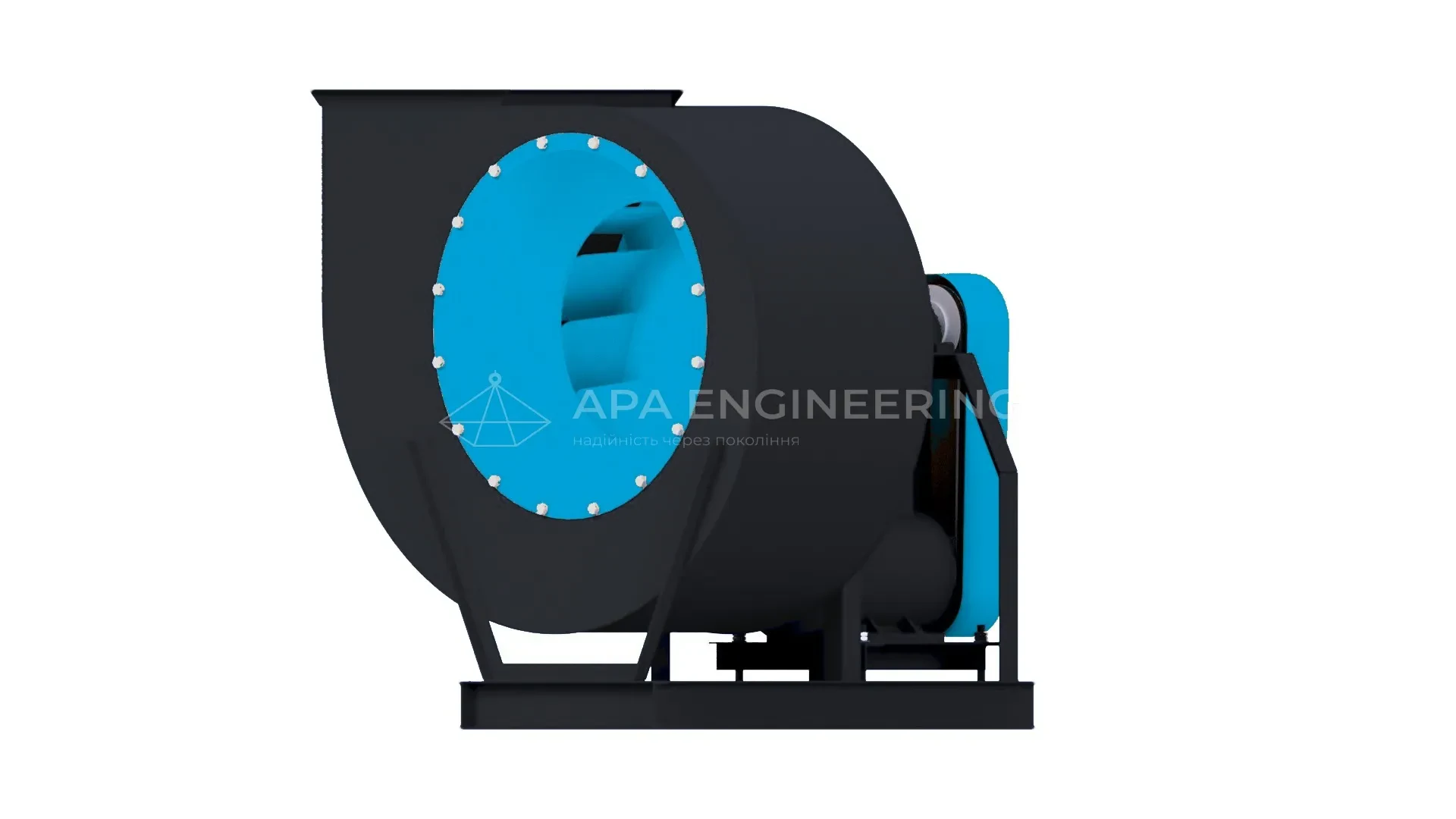

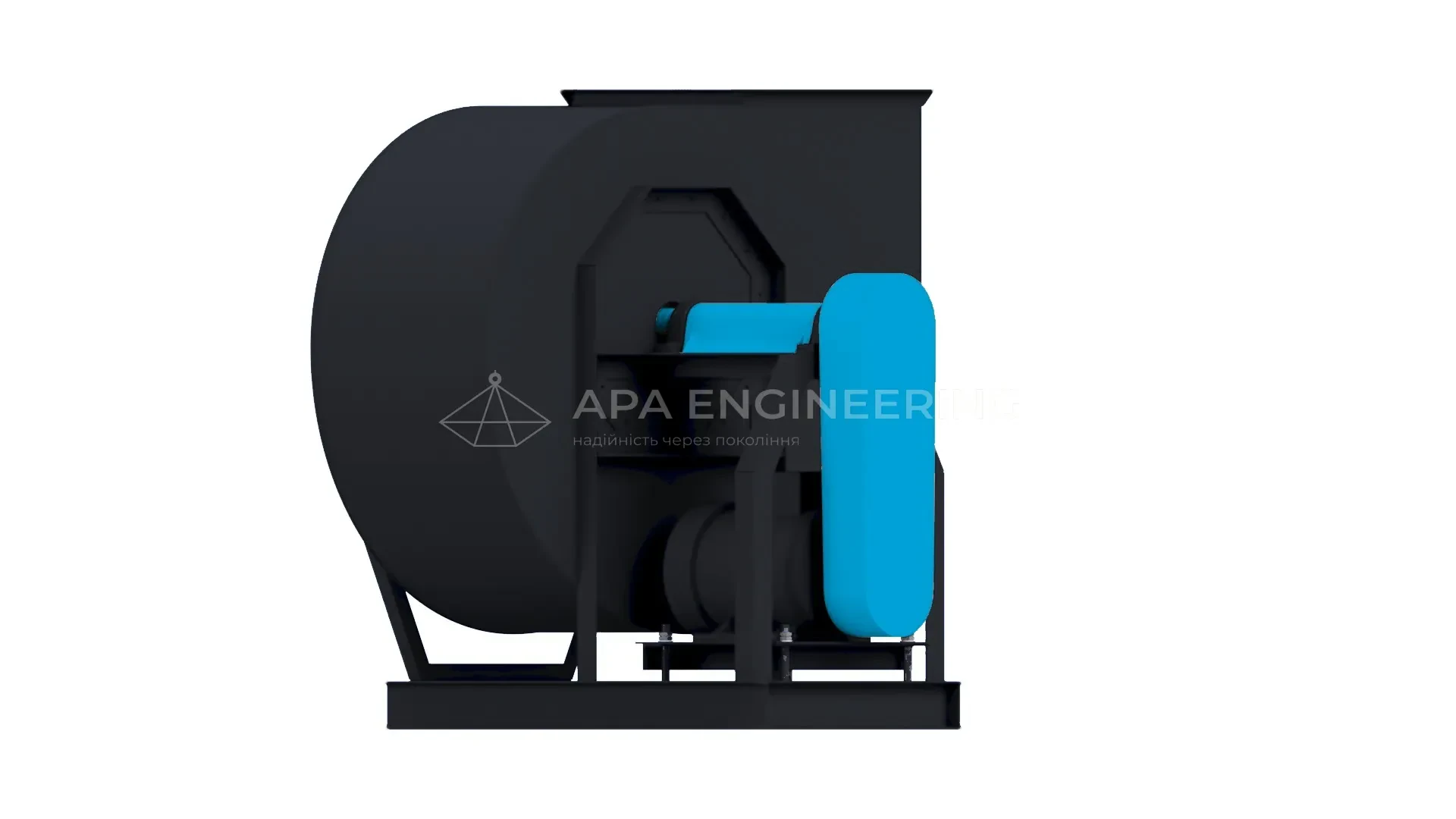

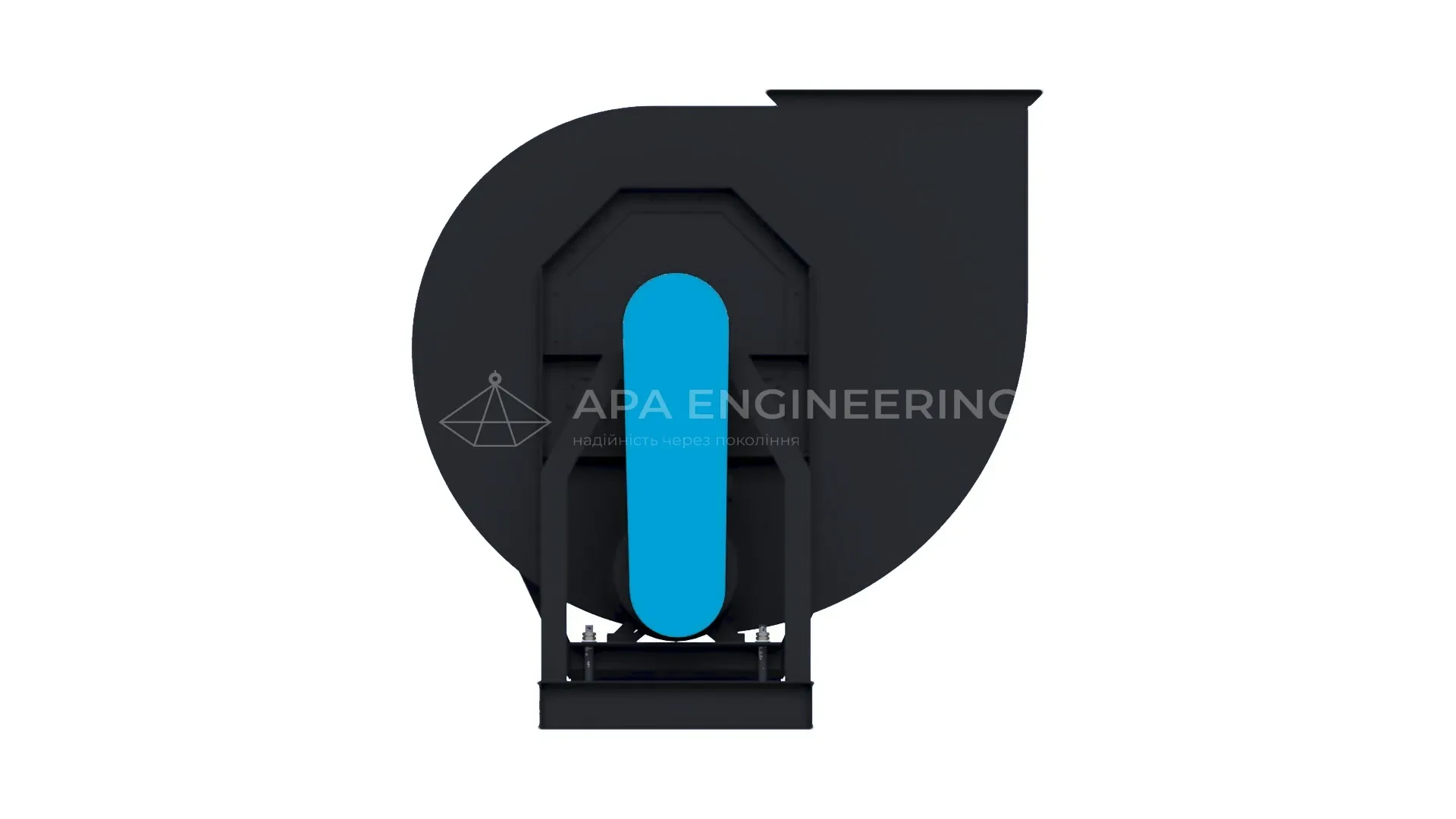

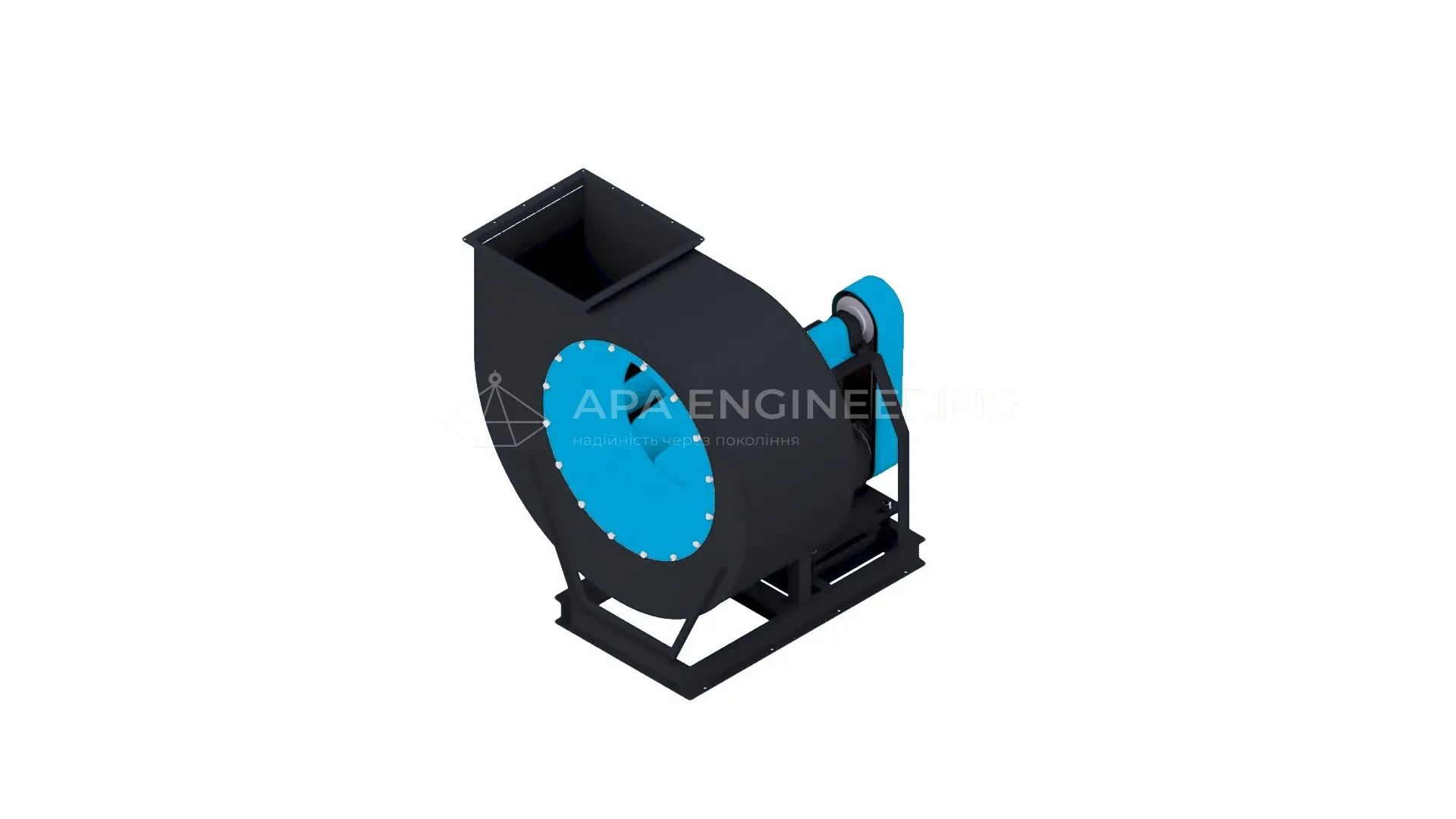

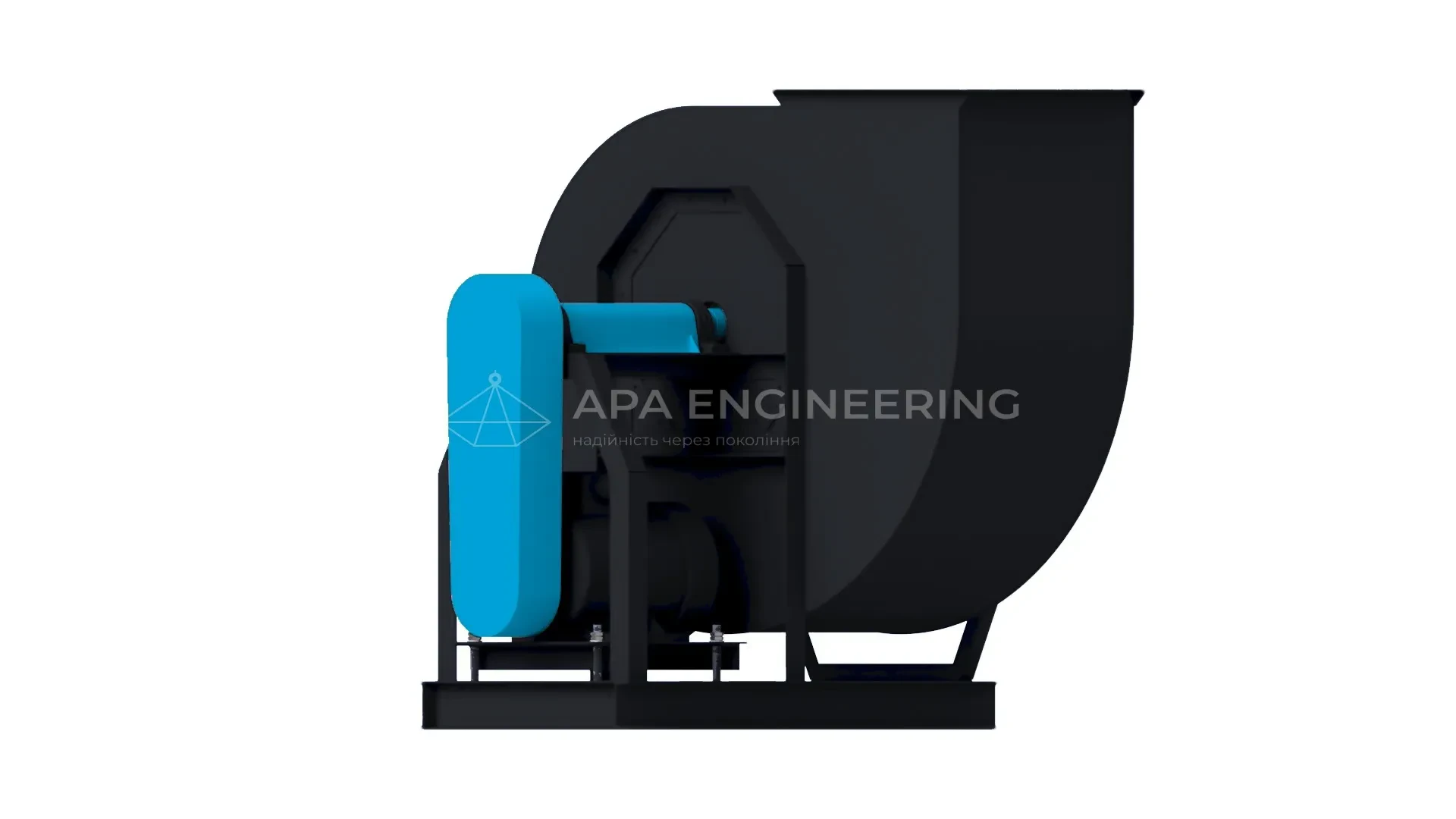

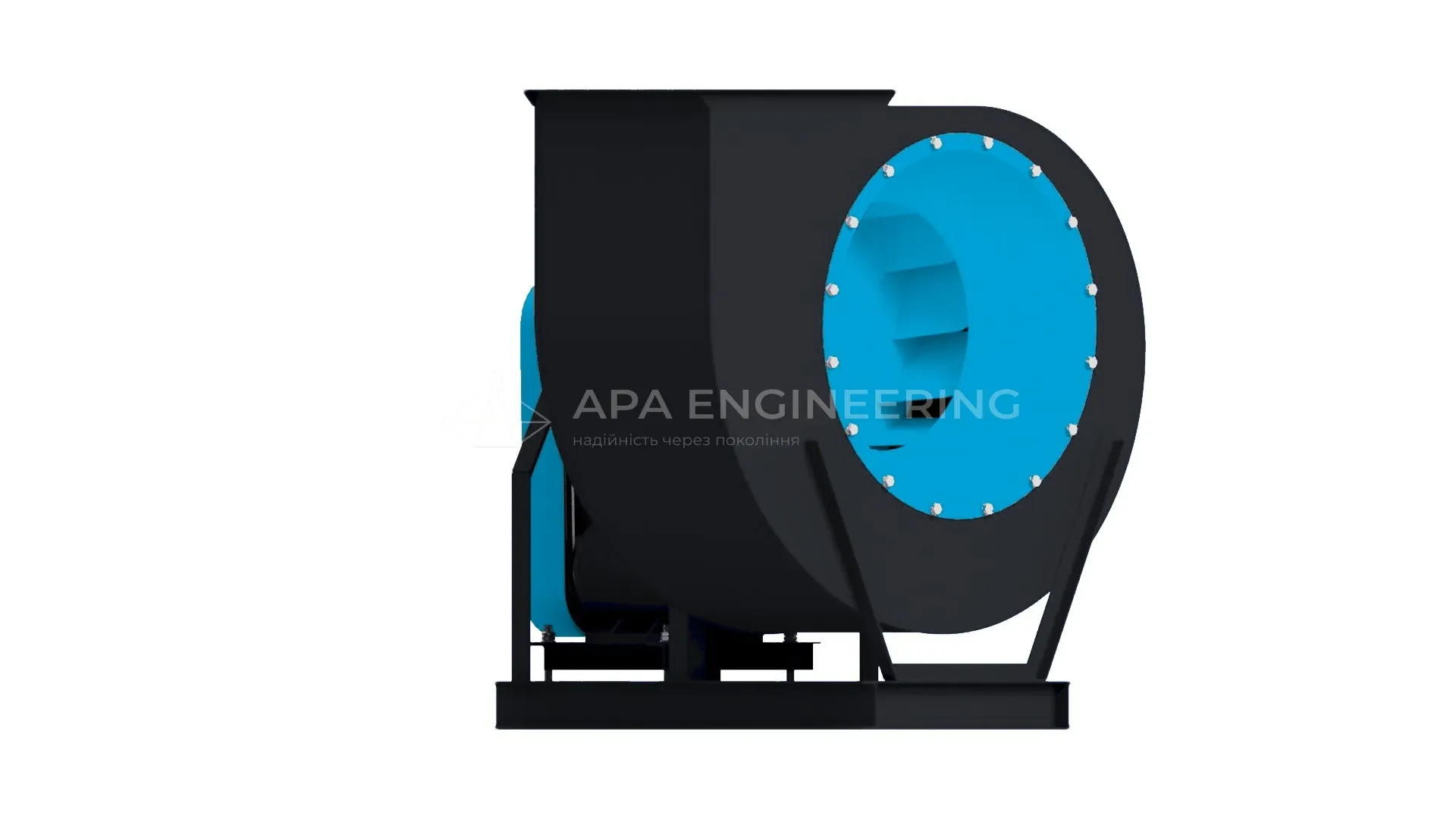

ВЦ 4-76 №10 (5)
Варіанти комплектації електродвигуном
| Технічні параметри ВЦ 4-76 №10, Виконання №5 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 4-76 №10 (5) з ел.двигуном АД200М6 22.00 кВт 1000 об./хв | 33510 | 1427 | 1000 | 198 828,00 ₴ | ||
| ВЦ 4-76 №10 (5) з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | 36960 | 1753 | 1000 | 209 224,00 ₴ | ||
| ВЦ 4-76 №10 (5) з ел.двигуном АД200L4 45.00 кВт 1500 об./хв | 41890 | 2279 | 1500 | 218 113,00 ₴ | ||
| Технічні параметри ВЦ 4-76 №10 (5) | |
|---|---|
| ВЦ 4-76 №10 (5) з ел.двигуном АД200М6 22.00 кВт 1000 об./хв | |
| Артикул | ВЦ47610226-5 |
| Продуктивність | 33510 |
| Тиск | 1427 |
| Об./хв | 1000 |
| Ціна |
198 828,00 ₴
|
| ВЦ 4-76 №10 (5) з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | |
| Артикул | ВЦ47610304-5 |
| Продуктивність | 36960 |
| Тиск | 1753 |
| Об./хв | 1000 |
| Ціна |
209 224,00 ₴
|
| ВЦ 4-76 №10 (5) з ел.двигуном АД200L4 45.00 кВт 1500 об./хв | |
| Артикул | ВЦ47610454-5 |
| Продуктивність | 41890 |
| Тиск | 2279 |
| Об./хв | 1500 |
| Ціна |
218 113,00 ₴
|
Характеристики ВЦ 4-76 №10 (5)
Центробіжний (радіальний) вентилятор ВЦ 4-76 виготовляється у жаростійкій модифікації, на що вказує індекс «Ж». Агрегат розрахований на роботу з газоповітряними потоками підвищеної температури — стандартно до 200°С, а в спеціальній модифікації до 400°С. Транспортування вибухонебезпечних або агресивних газів, а також сумішей із клейкими та волокнистими включеннями не допускається. Апарат відноситься до вентиляторів низького тиску та обладнаний робочим колесом із лопатками зворотного вигину. Виготовлення відповідає нормам ГОСТ 10616-90. Як корпус, так і робоче колесо виконані з термостійких марок сталі.
Характеристики центробіжного вентилятора ВЦ 4-76 №10
Основні характеристики
- вентилятор центробіжний жаростійкий;
- температура робочого середовища до 160°С;
- матеріал вуглецева сталь (під замовлення - нержавіюча сталь);
- фарбування вентилятора - порошкове;
- можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- діаметр робочого колеса 1000 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- виконання 5 (привід через клино-ремінну передачу);
- продуктивність 22200 ... 43000 м³/год;
- робочий тиск 910 ... 2300 Па;
- комплектація електродвигунами потужністю 11 ... 45 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Застосування та аналоги центробіжного вентилятора ВЦ 4-76 №10
ВЦ 4-76-10 на заводі АПА ІНЖИНІРИНГ виготовляється у відповідності з умовами ТУ У 29.2-41569120-01-2017. Область застосування - елеватори (хлібоприймальні підприємства, де вентилятор використовується для сушіння зерна в зерносушильних апаратах), а також інші об'єкти з необхідністю переміщення газо-повітряних мас з температурою не вище 160°С і вмістом дрібнодисперсних часток не більше 100 мг/м³.
Найбільш розповсюджені варіанти маркувань моделі серед виробників вентиляційного обладнання України:
- ВЦ 4-76 №10 (ВЦ 4-76-10)
- ВР 89-76 №10 (ВР 189-76-10)
Напрям обертання вентилятора ВЦ 4-76 №10 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 4-76 №10 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-76 №10 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦ 4-76 №10
Всі центробіжні вентилятори ВЦ 4-76 10 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° та 315°.
| Центробіжний вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВЦ 4-76 №10 | АІР160S6 | 11 | 1 000 | 22 200 | 910 | 825 | 1690max×...×1900 |
| АІР160М6 | 15 | 1 000 | 30 000 | 1 050 | 855 | ||
| АІР180М6 | 18,5 | 1 000 | 31 820 | 1 100 | 860 | ||
| АІР200М6 | 22 | 1 000 | 34 710 | 1 500 | 895 | ||
| АІР200L6 | 30 | 1 000 | 37 000 | 1 800 | 925 | ||
| АІР200L4 | 45 | 1 500 | 43 000 | 2 300 | 960 | ||

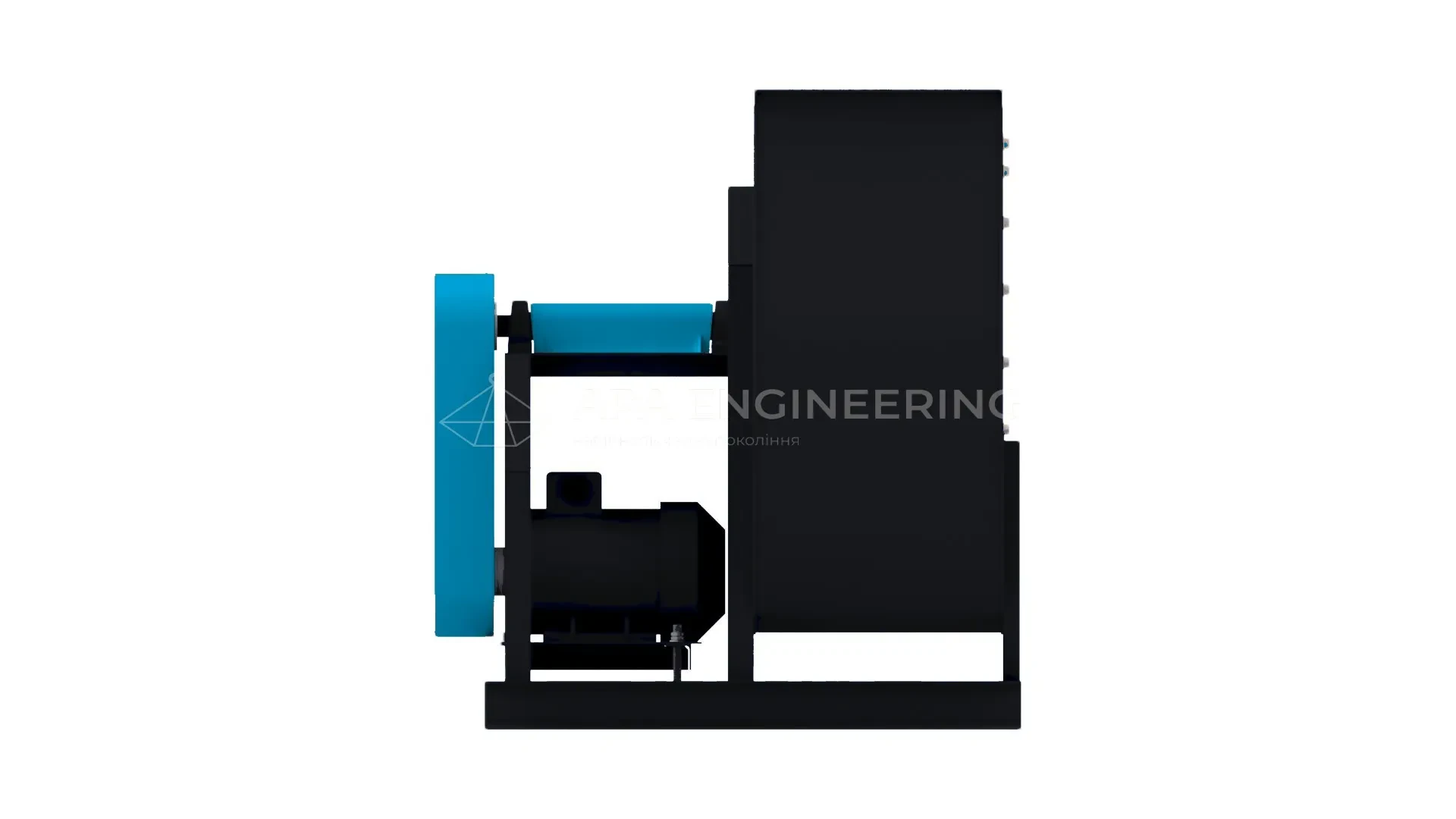

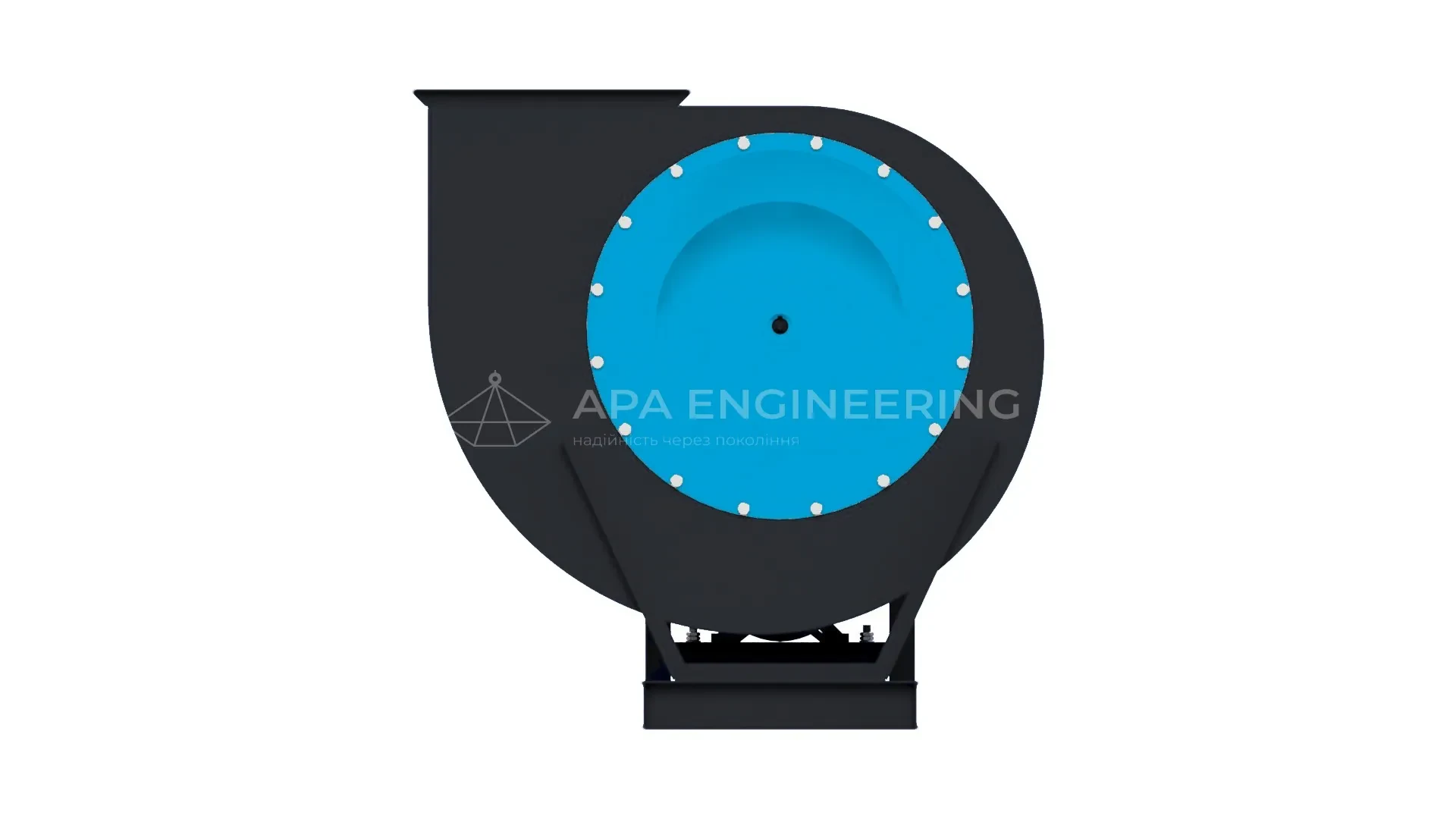

Конструктивні особливості ВЦ 4-76 №10
Вузли вентилятора ВЦ 4-76 №10
- Корпус вентилятора ВЦ 4-76 №10 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ГОСТ 10616-90. Для забезпечення гарантійних умов на вентилятор кут повороту улітки виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким згідно побажань замовника.
- Робоче колесо Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується на проміжний вал.
- Підшипниковий вузол Складається із проміжного вала і двох підшипників, на яких вал обертається. Використовуються підшипники - SNR, Франція. Відрізняються високою надійністю і довговічністю. Використовуються замість давно застарілих і непрактичних масляних ванн.
- Клино-ремінна передача Складається із клинових ременів, ведучого і веденого шківів. Передає крутний момент з вала електродвигуна на проміжний вал вентилятора.
- Електродвигун АІР для улітки ВЦ 4-76 №10 схема 5 Електродвигун встановлюється на полозках на станині. Полозки дозволяють регулювати натяг ременів зміною позиції двигуна. Для комплектації ВЦ 4-76-10 по схемі виконання №5 підходять двигуни потужністю від 11 до 45 кВт з частотою обертання 1000 об/хв і двигуни від 45 кВт з частотою 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама) Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-76 №10
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь (Стандартне виконання. Використовується в більшості випадків. Саме поширене).
- Нержавіюча сталь (Корозійностійке виконання. Використовується у випадках, коли радіальний вентилятор працює в умовах з підвищеною агресивністю робочого середовища).
.
Конструктивне виконання вентилятора ВЦ 4-76 №10
Жаростійкий вентилятор ВЦ 4-76 №10 виконаний по схемі №5 і конструктивно влаштований так, що передача крутного моменту від електродвигуна на робоче колесо вентилятора здійснюється через клино-ремінну передачу і підшипниковий вузол SNR.
Що дає 5-та схема:
- підбираючи розміри шківів можна корегувати передаточне число і як наслідок - частоту обертання робочого колеса і продуктивність вентилятора;
- клинові ремені сприяють "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна, що особливо актуально у випадку раптового виходу з ладу одного з них.
Переваги наших вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Особливості робочого колеса вентилятора ВЦ 4-76 №10
Робоче колесо має діаметр 1000 мм (D=1,0×Dн) і складається із 12-ти назад загнутих лопаток. Відмінна особливість - лопатки пустотілі. Завдяки цьому конструкція колеса стійка до температурних деформацій і дозволяє вентилятору переміщувати робоче середовище з температурою до 160°С.
Виготовлене на заводі робоче колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри жаростійкого вентилятора ВЦ 4-76 №10
Креслення схеми виконання 5.1
Креслення схеми виконання 5.2
Відцентровий вентилятор ВЦ 4-76 №10: ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Радіальні вентилятори ВЦ 4-76 №10 виробляються в Україні на заводі АПА ІНЖИНІРИНГ. Кожен вентилятор виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
ВЦ 4-76 №10 використовується для дуттєвих та витяжних систем вентиляції на виробництвах і в промисловості. Вентилятор ефективно переміщує повітря без волокон та липких домішок, а широкий вибір технічних характеристик дозволяє підібрати модель під будь-які задачі.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити вентилятор можна напряму із заводу, без посередників, в роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна і юридична документація.
Вентилятори завжди підтримуються на складах, тому замовлення обробляється миттєво. Оформити покупку можна онлайн, за телефоном +380 (98) 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати консультацію та допомогти з підбором обладнання.
АПА ІНЖИНІРИНГ пропонує вигідні умови по ціні, термінах поставки та оплаті, а для постійних клієнтів діють накопичувальні знижки.
Ми цінуємо Ваш вибір і прагнемо забезпечити найвищу якість вентиляційного обладнання.
