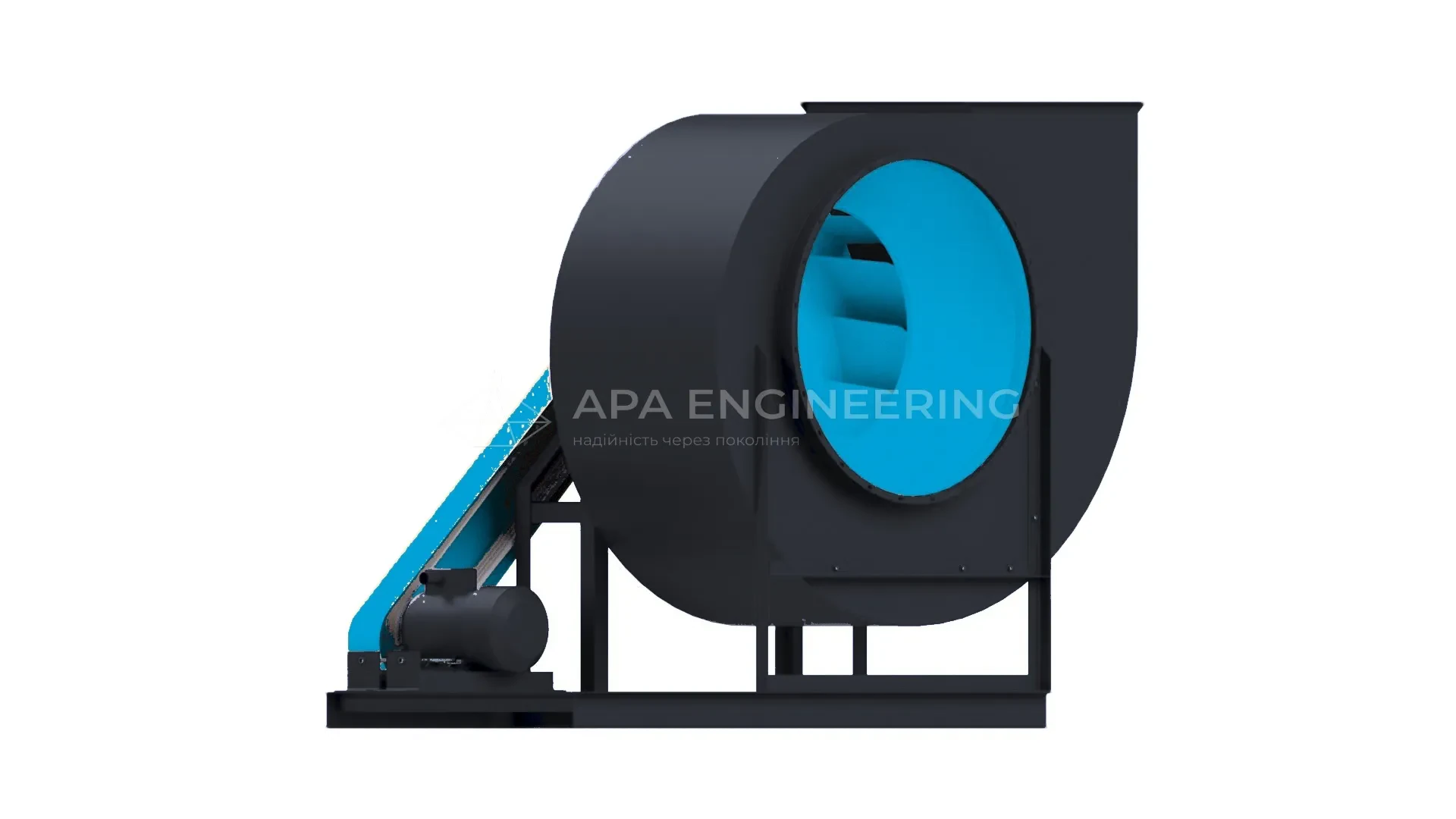

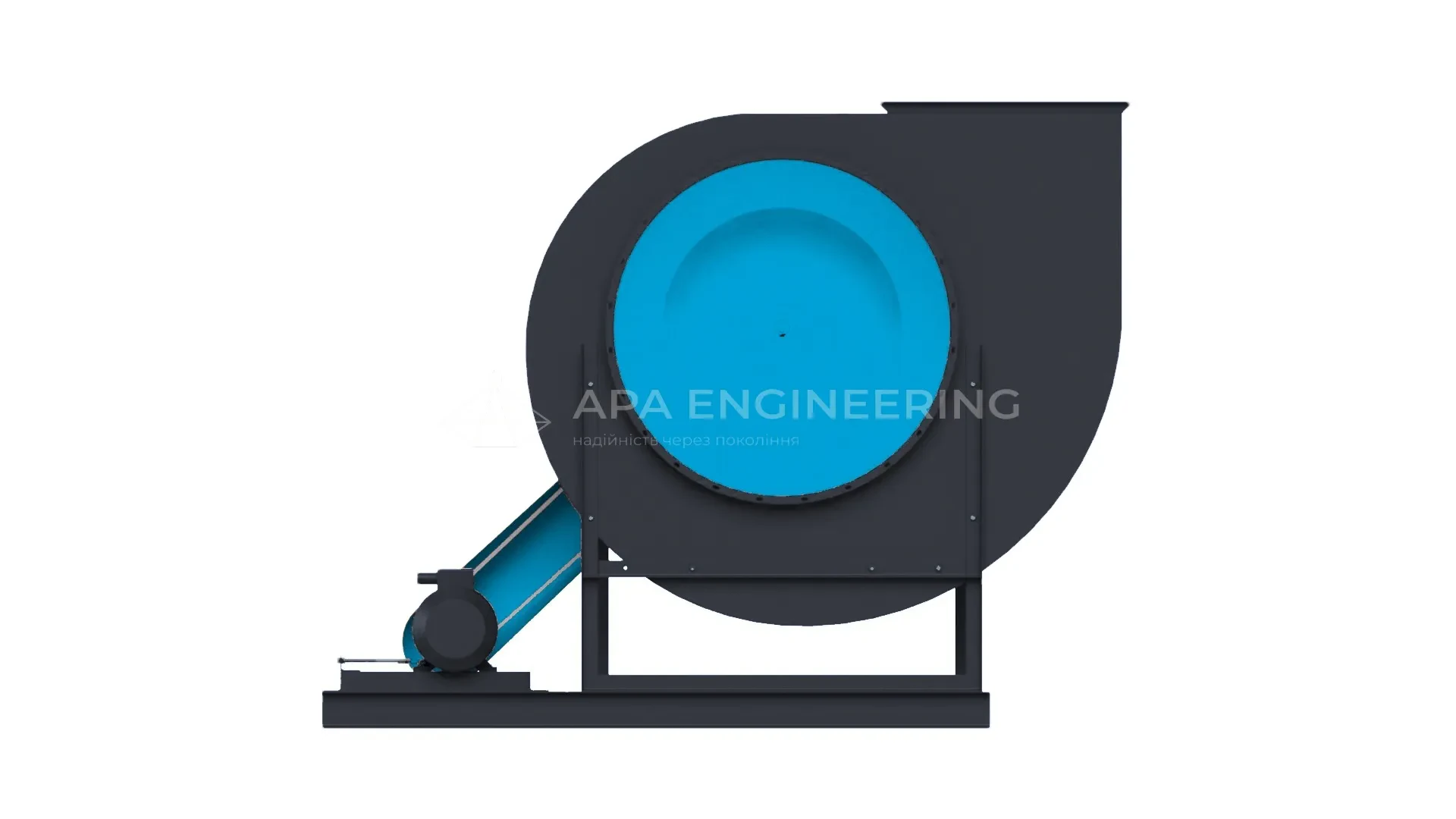

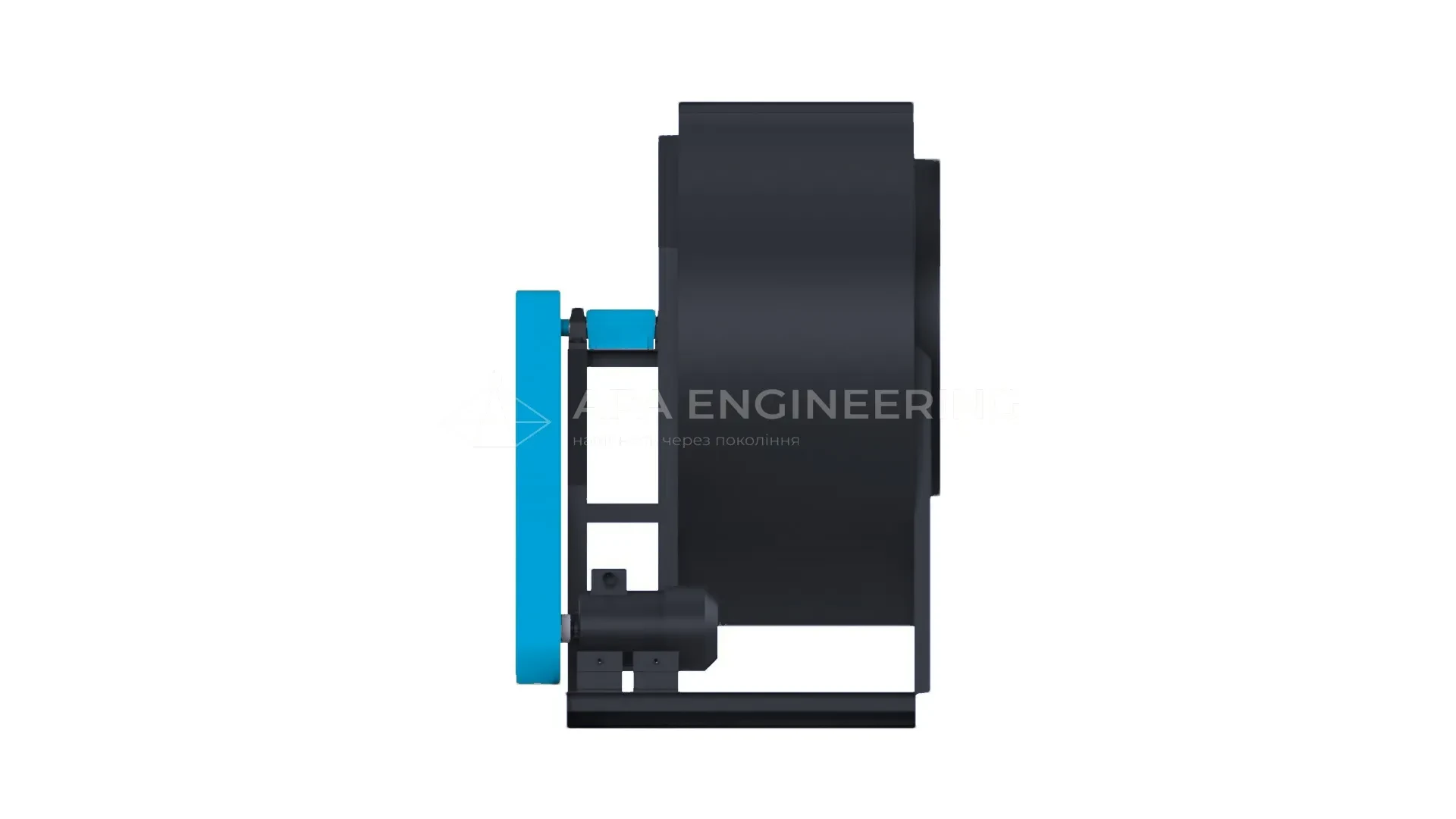

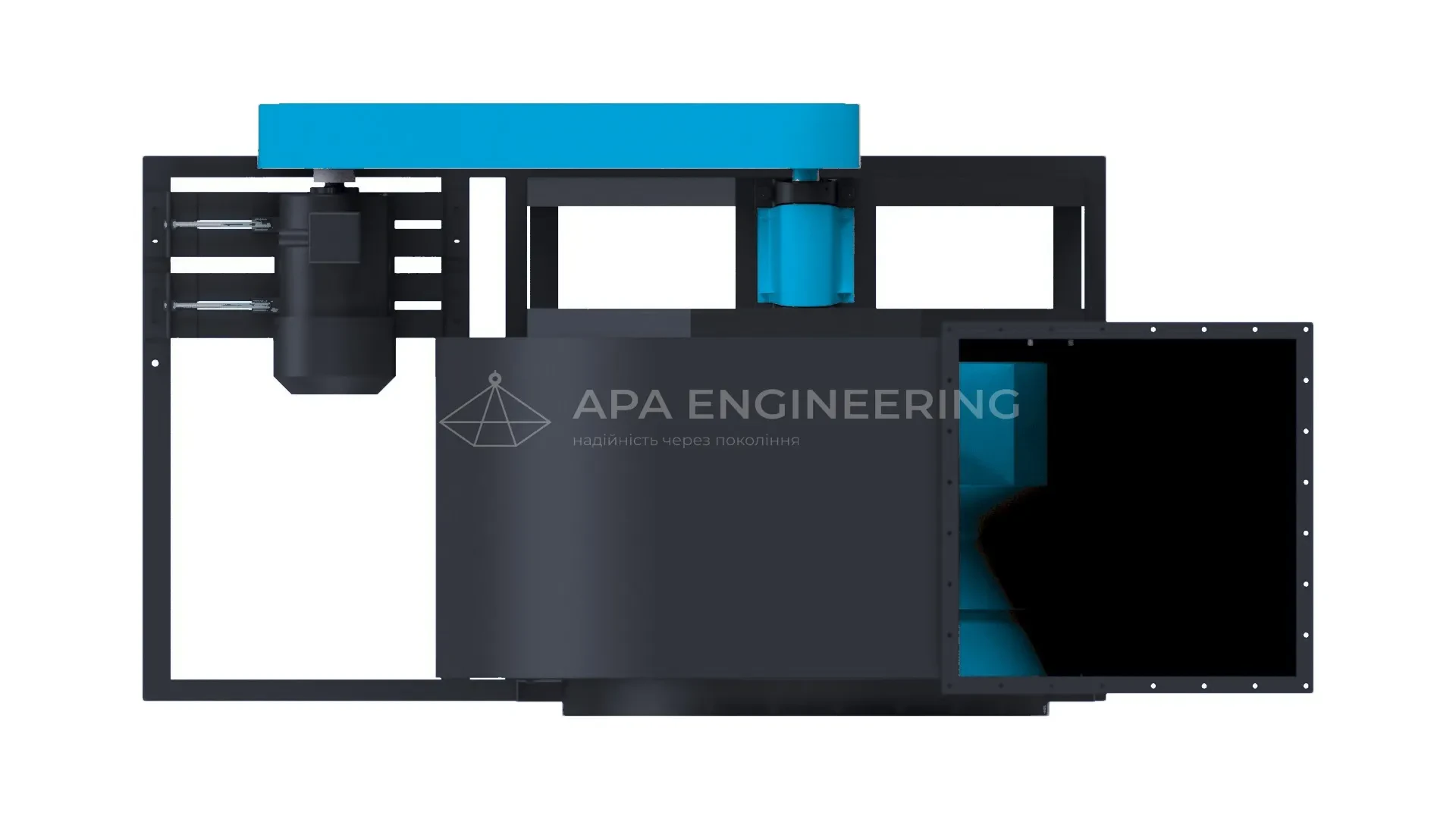

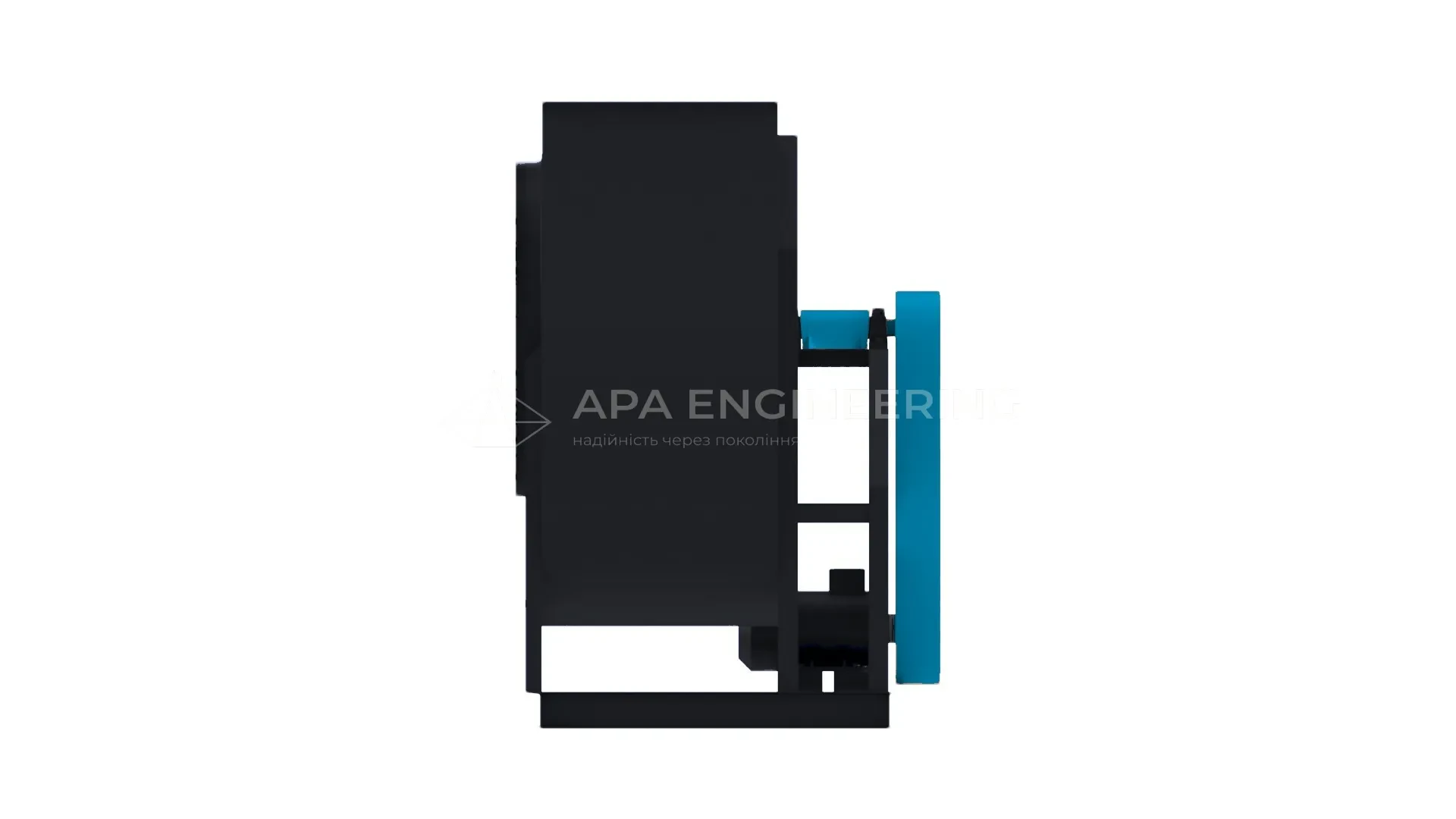

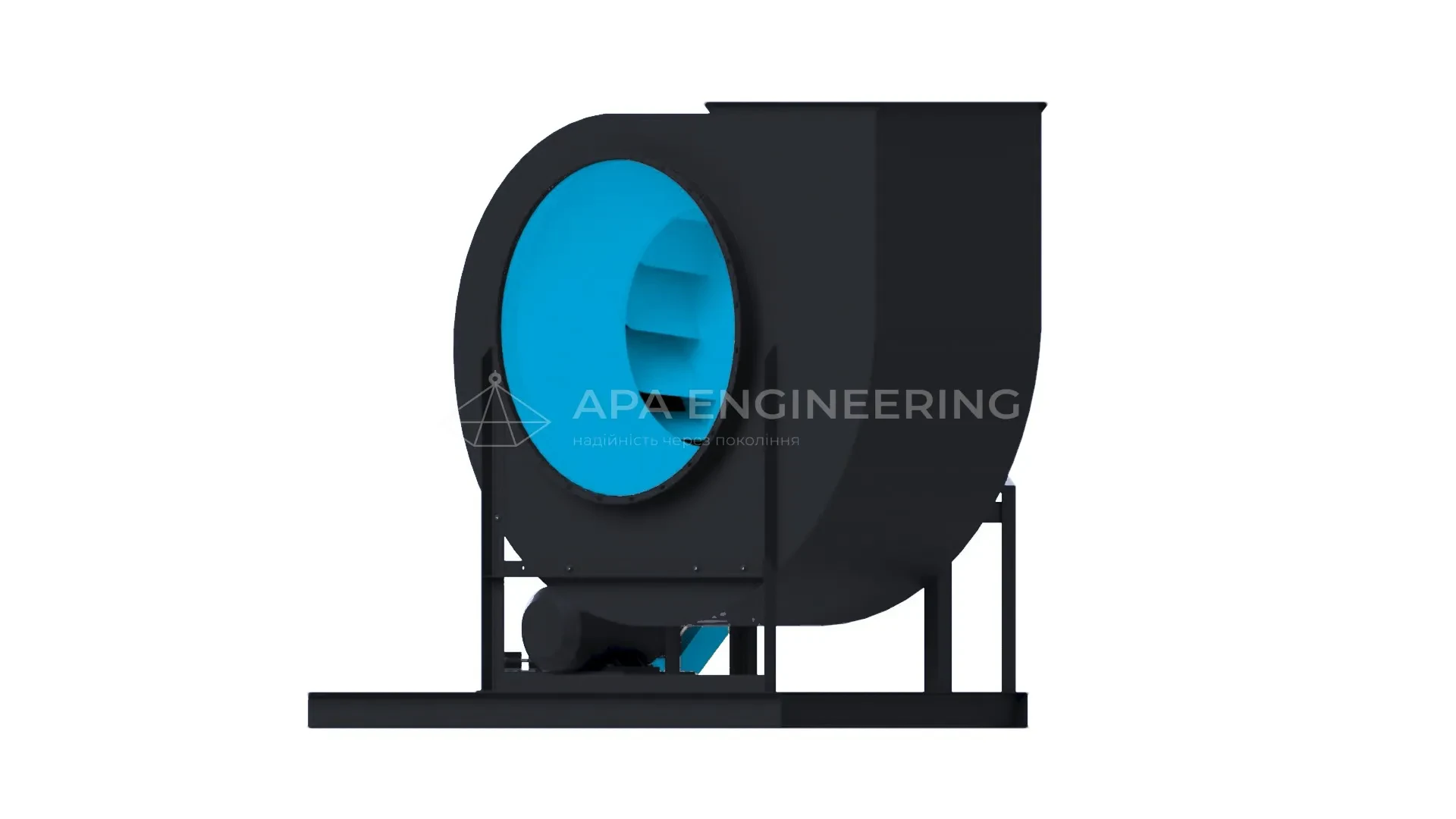

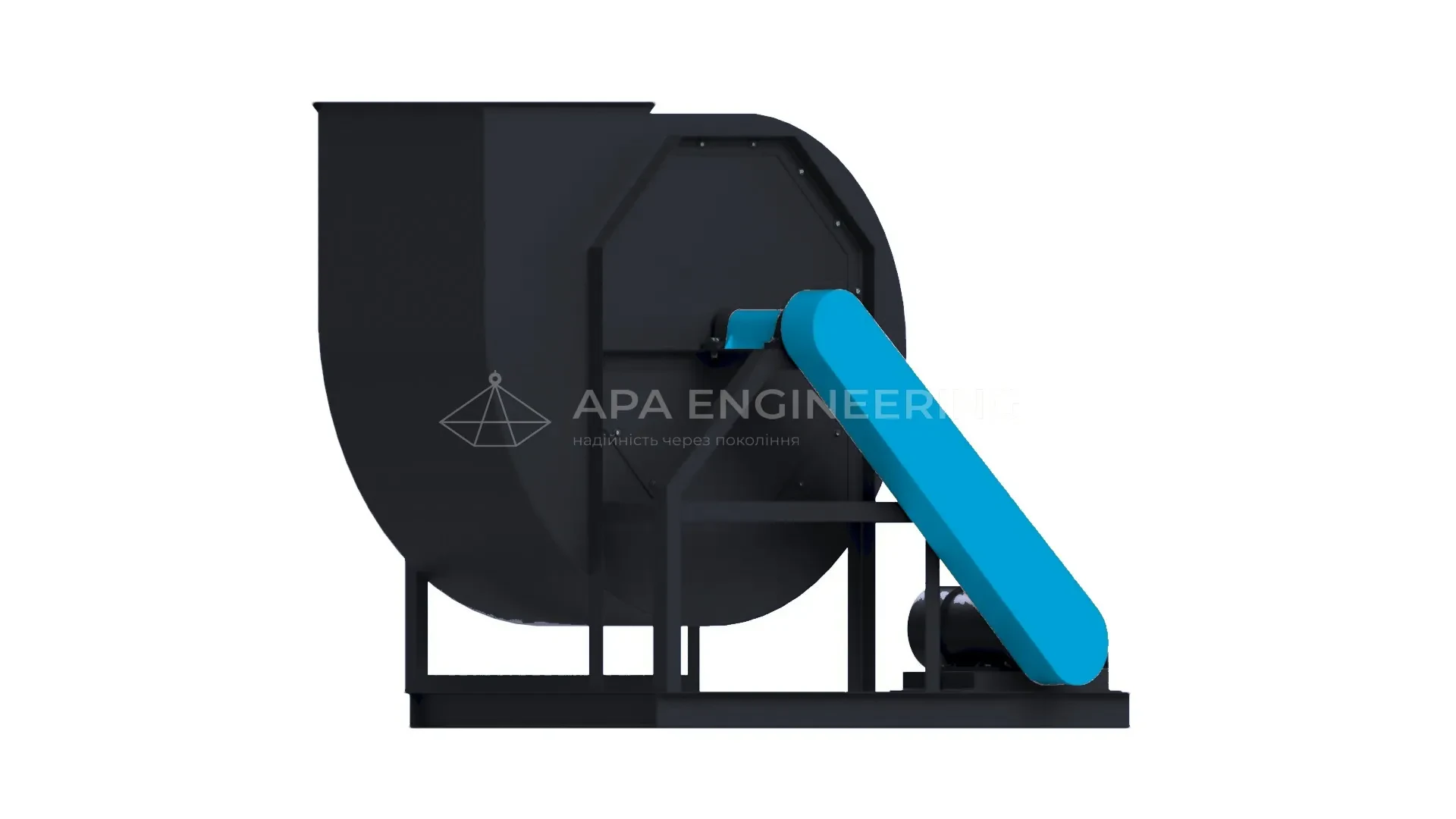

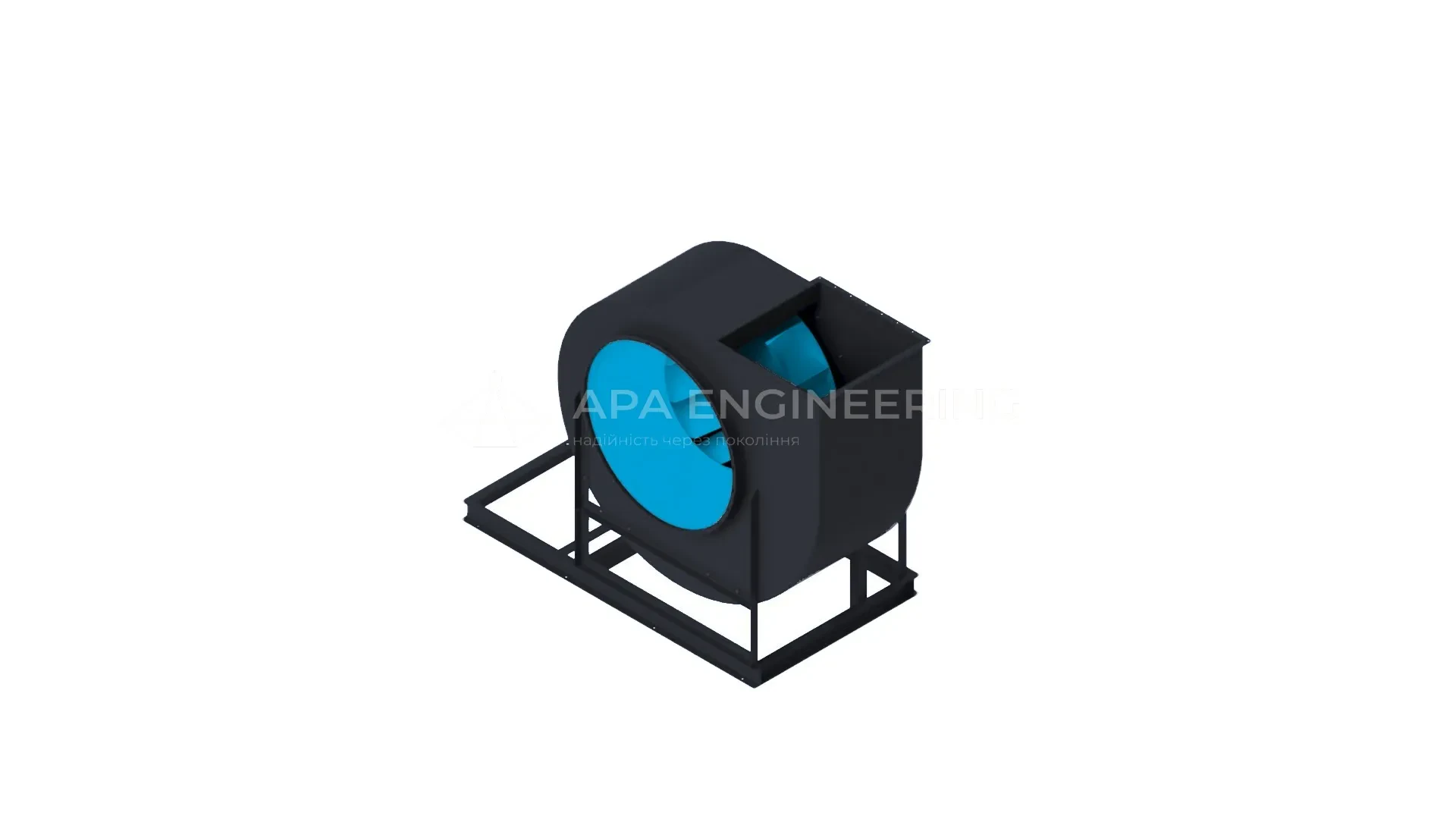

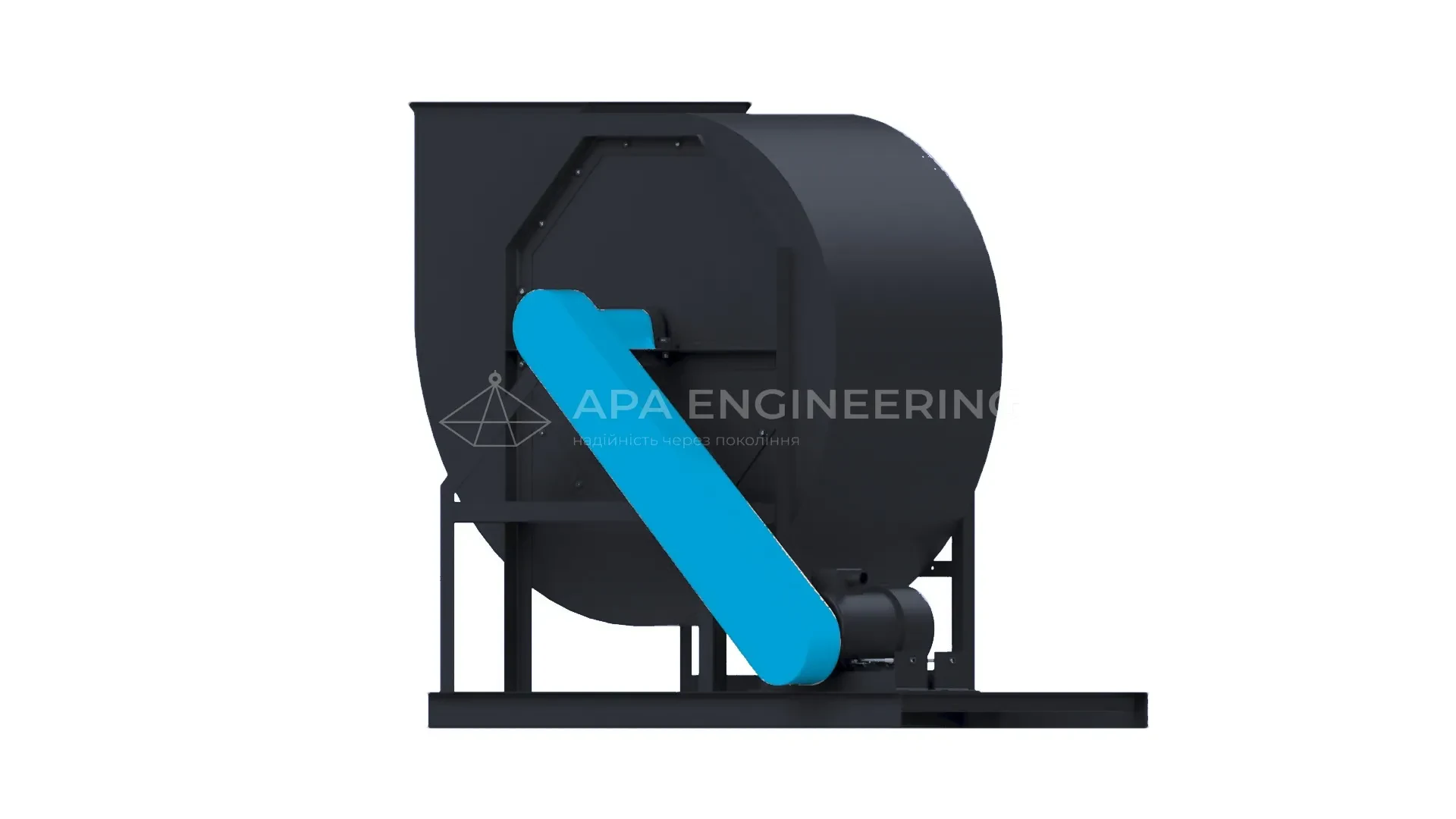

ВЦ 4-76 №12.5 (5)
Варіанти комплектації електродвигуном
| Технічні параметри ВЦ 4-76 №12.5, Виконання №5 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 4-76 №12.5 (5) з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | 49940 | 1272 | 1000 | 257 110,00 ₴ | ||
| ВЦ 4-76 №12.5 (5) з ел.двигуном АД225М6 37.00 кВт 1000 об./хв | 53890 | 1481 | 1000 | 275 046,00 ₴ | ||
| ВЦ 4-76 №12.5 (5) з ел.двигуном А250S6 45.00 кВт 1000 об./хв | 57830 | 1706 | 1000 | 289 401,00 ₴ | ||
| ВЦ 4-76 №12.5 (5) з ел.двигуном А250М6 55.00 кВт 1000 об./хв | 61770 | 1947 | 1000 | 299 537,00 ₴ | ||
| ВЦ 4-76 №12.5 (5) з ел.двигуном А280S6 75.00 кВт 1000 об./хв | 68350 | 2383 | 1000 | 335 236,00 ₴ | ||
| Технічні параметри ВЦ 4-76 №12.5 (5) | |
|---|---|
| ВЦ 4-76 №12.5 (5) з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | |
| Артикул | ВЦ476125306-5 |
| Продуктивність | 49940 |
| Тиск | 1272 |
| Об./хв | 1000 |
| Ціна |
257 110,00 ₴
|
| ВЦ 4-76 №12.5 (5) з ел.двигуном АД225М6 37.00 кВт 1000 об./хв | |
| Артикул | ВЦ476125376-5 |
| Продуктивність | 53890 |
| Тиск | 1481 |
| Об./хв | 1000 |
| Ціна |
275 046,00 ₴
|
| ВЦ 4-76 №12.5 (5) з ел.двигуном А250S6 45.00 кВт 1000 об./хв | |
| Артикул | ВЦ476125456-5 |
| Продуктивність | 57830 |
| Тиск | 1706 |
| Об./хв | 1000 |
| Ціна |
289 401,00 ₴
|
| ВЦ 4-76 №12.5 (5) з ел.двигуном А250М6 55.00 кВт 1000 об./хв | |
| Артикул | ВЦ476125556-5 |
| Продуктивність | 61770 |
| Тиск | 1947 |
| Об./хв | 1000 |
| Ціна |
299 537,00 ₴
|
| ВЦ 4-76 №12.5 (5) з ел.двигуном А280S6 75.00 кВт 1000 об./хв | |
| Артикул | ВЦ476125756-5 |
| Продуктивність | 68350 |
| Тиск | 2383 |
| Об./хв | 1000 |
| Ціна |
335 236,00 ₴
|
Характеристики ВЦ 4-76 №12.5 (5)
Центробіжний (радіальний) вентилятор ВЦ 4-76 виготовляється у жаростійкій модифікації, на що вказує індекс «Ж». Агрегат розрахований на роботу з газоповітряними потоками підвищеної температури — стандартно до 200°С, а в спеціальній модифікації до 400°С. Транспортування вибухонебезпечних або агресивних газів, а також сумішей із клейкими та волокнистими включеннями не допускається. Апарат відноситься до вентиляторів низького тиску та обладнаний робочим колесом із лопатками зворотного вигину. Виготовлення відповідає нормам ГОСТ 10616-90. Як корпус, так і робоче колесо виконані з термостійких марок сталі.
Характеристики центробіжного вентилятора ВЦ 4-76 №12,5
Основні характеристики
- вентилятор центробіжний жаростійкий;
- температура робочого середовища до 160°С;
- матеріал вуглецева сталь (під замовлення - нержавіюча сталь);
- фарбування вентилятора - порошкове;
- можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- діаметр робочого колеса 1250 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- виконання 5 (привід через клино-ремінну передачу);
- продуктивність 43050 ... 69600 м³/год;
- робочий тиск 950 ... 2400 Па;
- комплектація електродвигунами потужністю 18,5 ... 75 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Застосування та аналоги центробіжного вентилятора ВЦ 4-76 №12,5
ВЦ 4-76-12,5 на заводі АПА ІНЖИНІРИНГ виготовляється у відповідності з умовами ТУ У 29.2-41569120-01-2017. Область застосування - елеватори (хлібоприймальні підприємства, де вентилятор використовується для сушіння зерна в зерносушильних апаратах), а також інші об'єкти з необхідністю переміщення газо-повітряних мас з температурою не вище 160°С і вмістом дрібнодисперсних часток не більше 100 мг/м³.
Найбільш розповсюджені варіанти маркувань моделі серед виробників вентиляційного обладнання України:
- ВЦ 4-76 №12,5 (ВЦ 4-76-12,5)
- ВР 89-76 №12,5 (ВР 189-76-12,5)
Напрям обертання вентилятора ВЦ 4-76-12,5 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 4-76 №12,5 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-76 №12,5 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦ 4-76 12,5
Всі центробіжні вентилятори ВЦ 4-76 12,5 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° та 315°.
Технічні параметри ВЦ 4-76 №12,5 (ВР 89-76-12,5)
| Центробіжний вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВЦ 4-76 №12,5 | АІР180М6 | 18,5 | 1 000 | 43 050 | 950 | 1 020 | 1870max×3280max×2290max |
| АІР200М6 | 22 | 1 000 | 45 800 | 1 050 | 1 055 | ||
| АІР200L6 | 30 | 1 000 | 50 200 | 1 300 | 1 085 | ||
| АІР225М6 | 37 | 1 000 | 54 150 | 1 510 | 1 220 | ||
| АІР250S6 | 45 | 1 000 | 58 200 | 1 750 | 1 325 | ||
| АІР250М6 | 55 | 1 000 | 62 350 | 2 020 | 1 380 | ||
| АІР280S6 | 75 | 1 000 | 69 600 | 2 400 | 1 550 | ||
Конструктивні особливості ВЦ 4-76 №12,5
Вузли вентилятора ВЦ 4-76 №12,5
- Корпус вентилятора ВЦ 4-76 №12,5 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ГОСТ 10616-90. Для забезпечення гарантійних умов на вентилятор кут повороту улітки виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким згідно побажань замовника.
- Робоче колесо Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується на проміжний вал.
- Підшипниковий вузол Складається із проміжного вала і двох підшипників, на яких вал обертається. Використовуються підшипники - SNR, Франція. Відрізняються високою надійністю і довговічністю. Використовуються замість давно застарілих і непрактичних масляних ванн.
- Клино-ремінна передача Складається із клинових ременів, ведучого і веденого шківів. Передає крутний момент з вала електродвигуна на проміжний вал вентилятора.
- Електродвигун АІР для улітки ВЦ 4-76 №12,5 схема 5 Електродвигун встановлюється на полозках на станині. Полозки дозволяють регулювати натяг ременів зміною позиції двигуна. Для комплектації ВЦ 4-76-12,5 по схемі виконання №5 підходять двигуни потужністю від 18,5 до 75 кВт з частотою обертання 1000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама) Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-76 12,5
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь (Стандартне виконання. Використовується в більшості випадків. Саме поширене).
- Нержавіюча сталь (Корозійностійке виконання. Використовується у випадках, коли радіальний вентилятор працює в умовах з підвищеною агресивністю робочого середовища).
.
Конструктивне виконання вентилятора ВЦ 4-76 №12,5

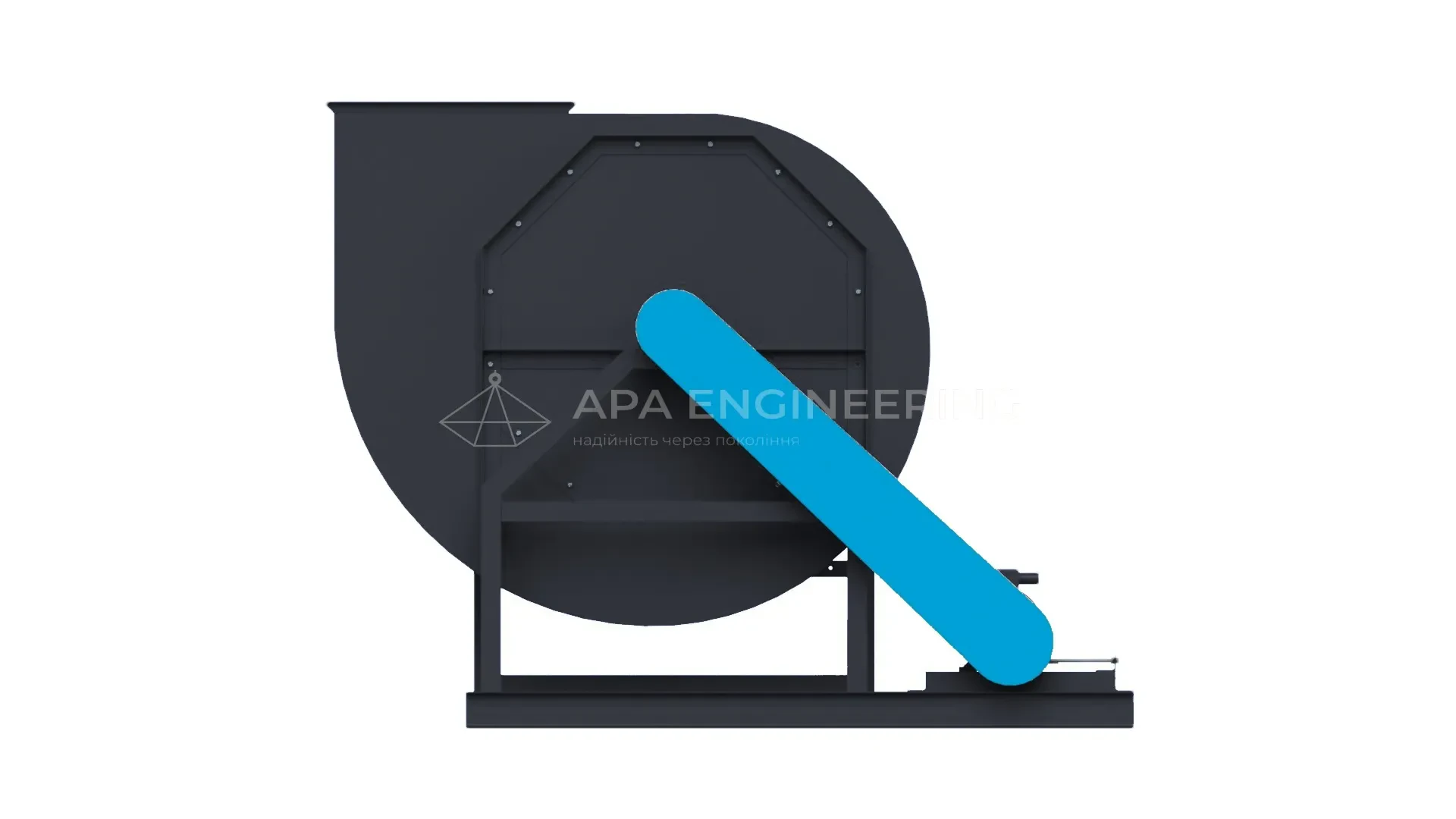

Жаростійкий вентилятор ВЦ 4-76 №12,5 виконаний по схемі №5 і конструктивно влаштований так, що передача крутного моменту від електродвигуна на робоче колесо вентилятора здійснюється через клино-ремінну передачу і підшипниковий вузол SNR.
Що дає 5-та схема:
- підбираючи розміри шківів можна корегувати передаточне число і як наслідок - частоту обертання робочого колеса і продуктивність вентилятора;
- клинові ремені сприяють "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна, що особливо актуально у випадку раптового виходу з ладу одного з них.
Переваги наших вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Особливості робочого колеса вентилятора ВЦ 4-76 №12,5
Робоче колесо має діаметр 1250 мм (D=1,0×Dн) і складається із 12-ти назад загнутих лопаток. Відмінна особливість - лопатки пустотілі. Завдяки цьому конструкція колеса стійка до температурних деформацій і дозволяє вентилятору переміщувати робоче середовище з температурою до 160°С.
Виготовлене на заводі робоче колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри жаростійкого вентилятора ВЦ 4-76 №12,5
Креслення схеми виконання 5.1
Креслення схеми виконання 5.2
Відцентровий вентилятор ВЦ 4-76 №12,5: ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Радіальні вентилятори ВЦ 4-76 №12,5 виробляються в Україні на заводі АПА ІНЖИНІРИНГ. Кожен вентилятор виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
ВЦ 4-76 №12,5 використовується для дуттєвих та витяжних систем вентиляції на виробництвах і в промисловості. Вентилятор ефективно переміщує повітря без волокон та липких домішок, а широкий вибір технічних характеристик дозволяє підібрати модель під будь-які задачі.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити вентилятор можна напряму із заводу, без посередників, в роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна і юридична документація.
