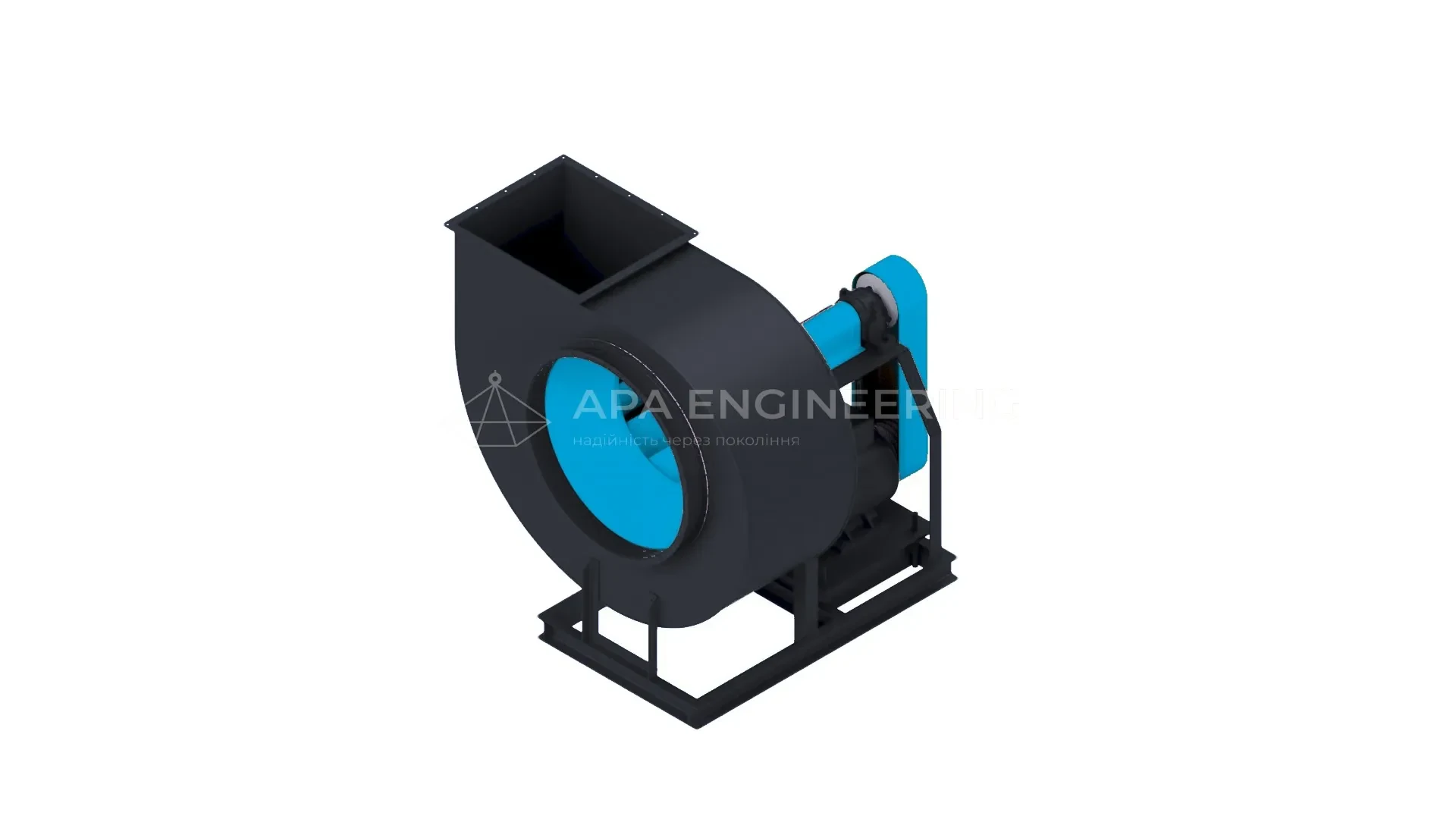

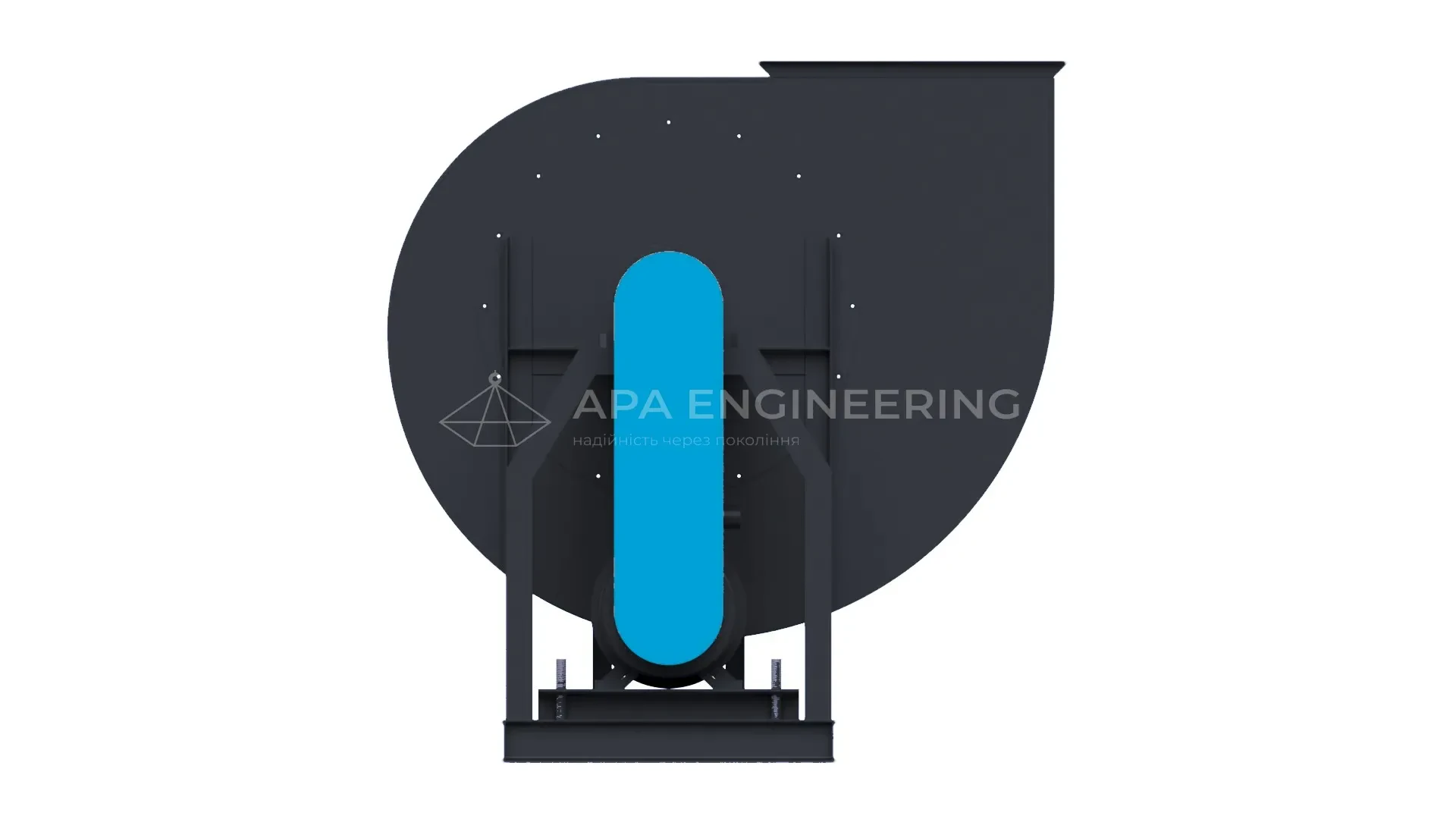

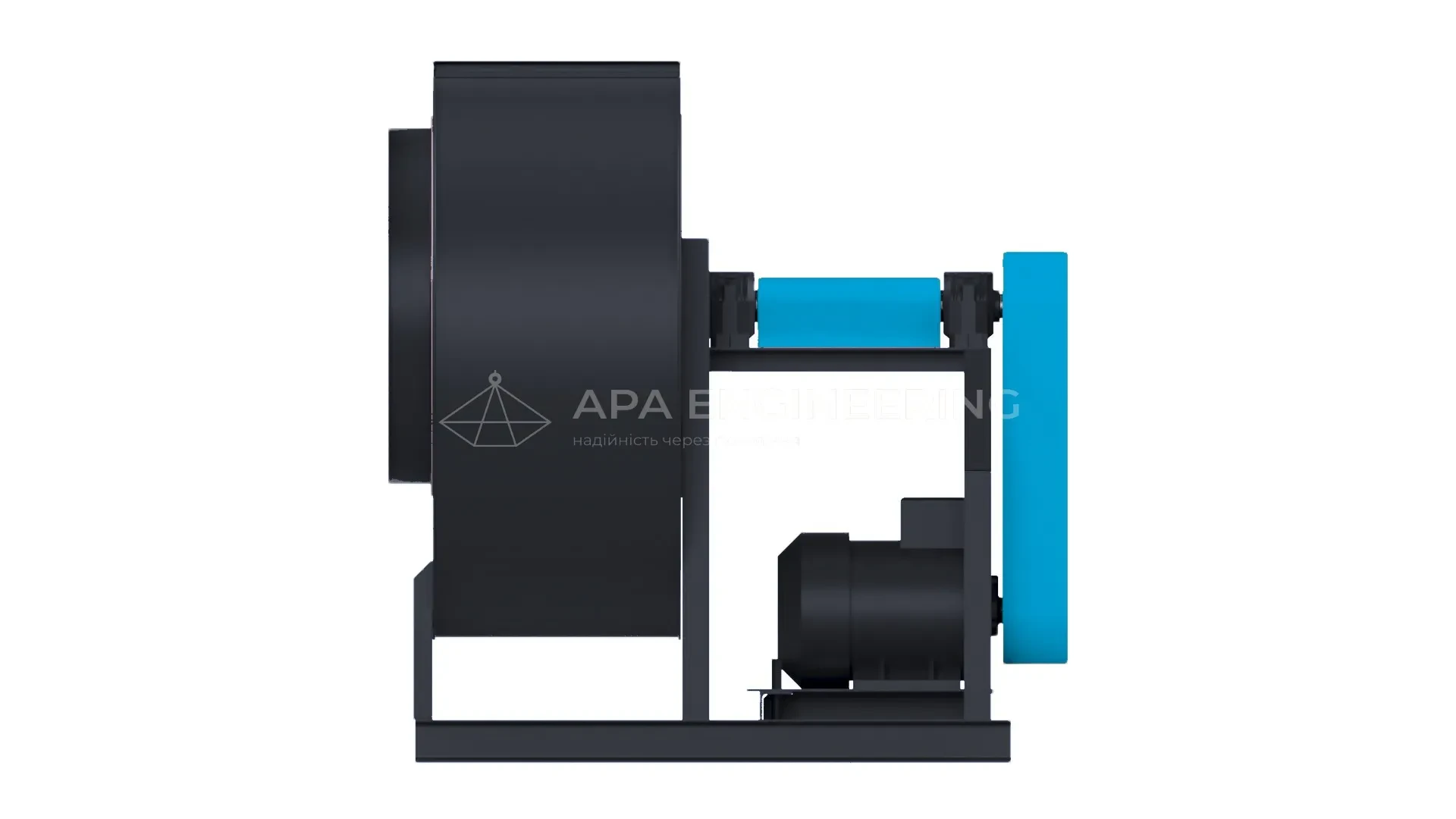

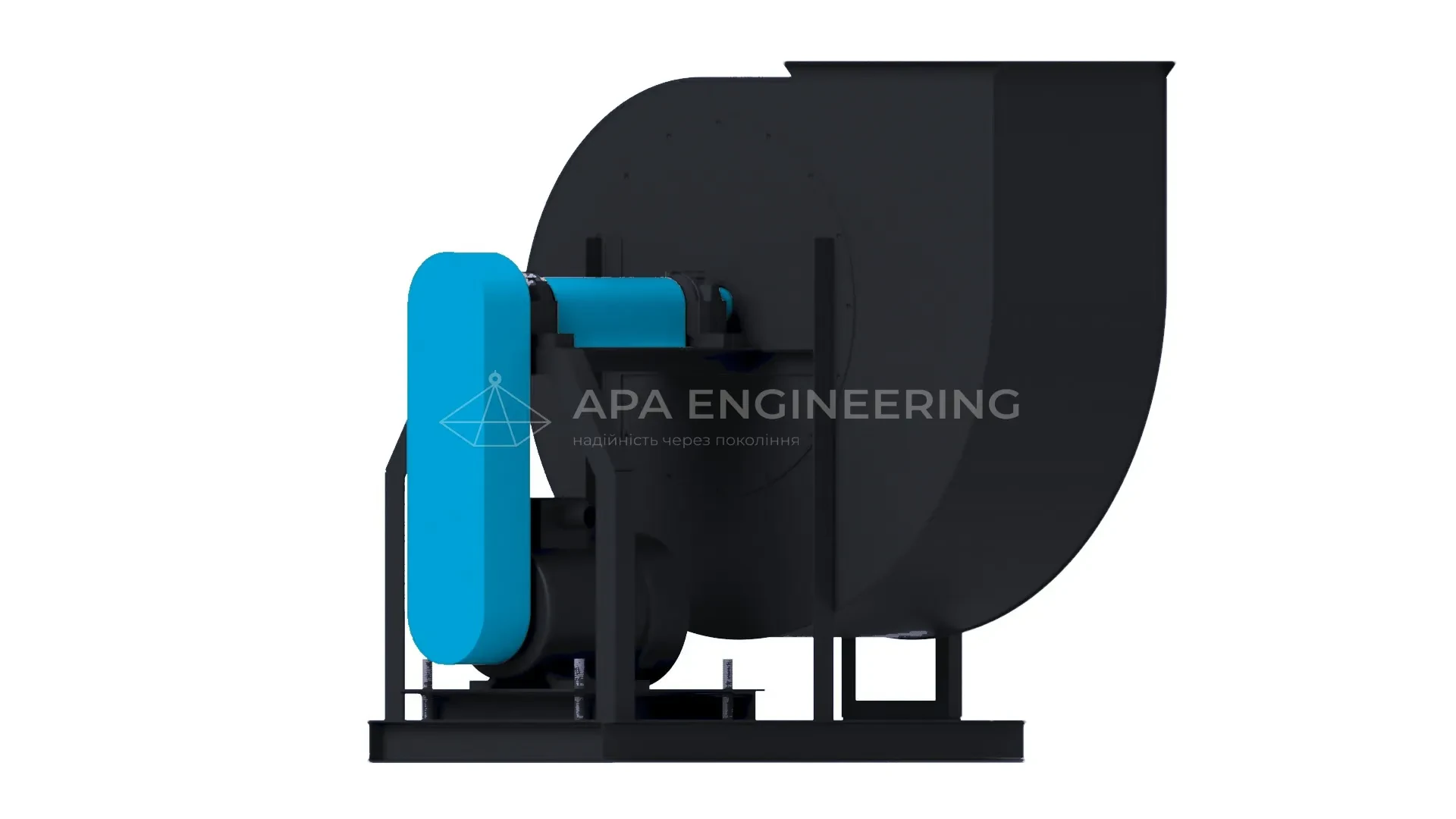

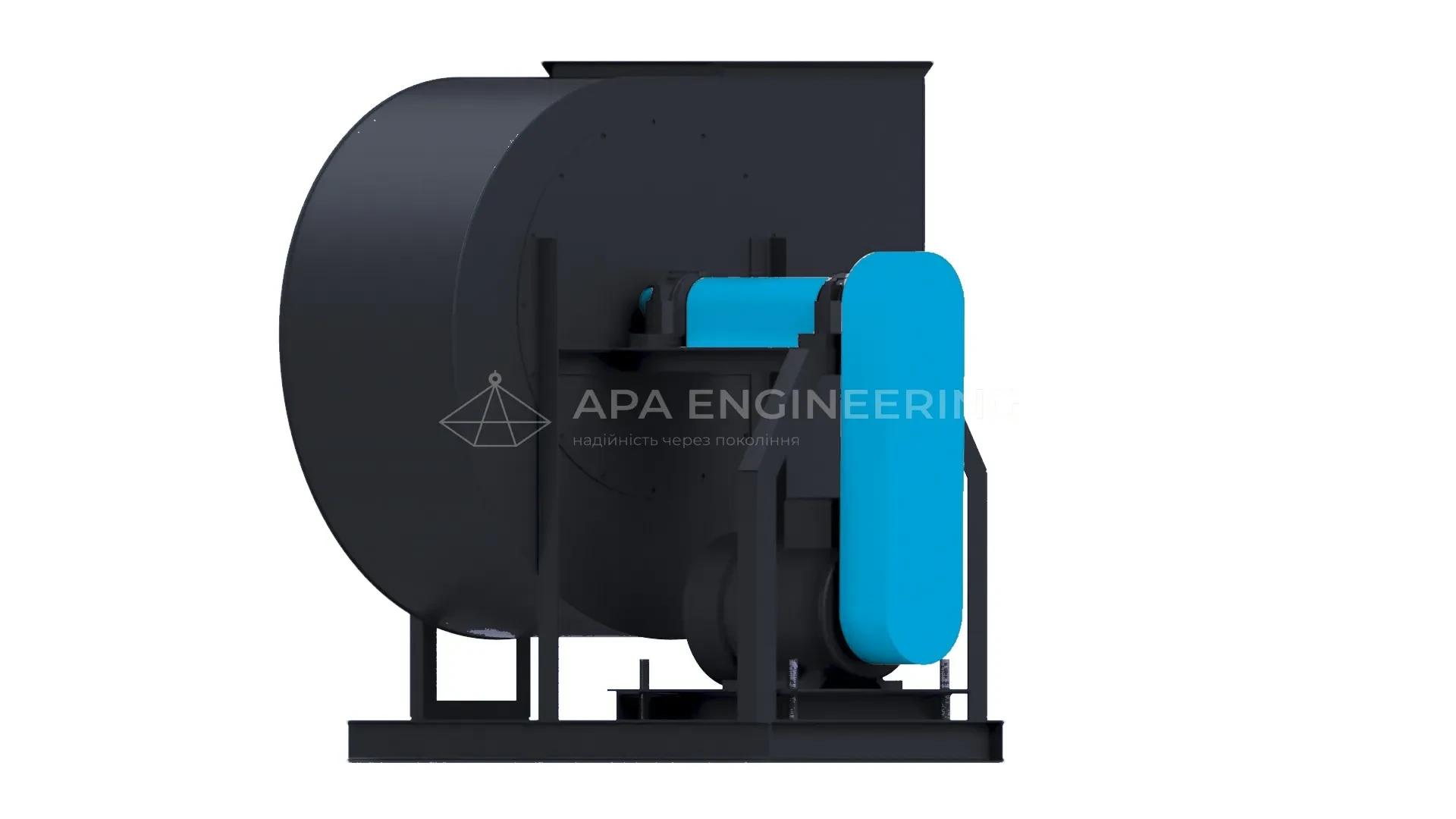

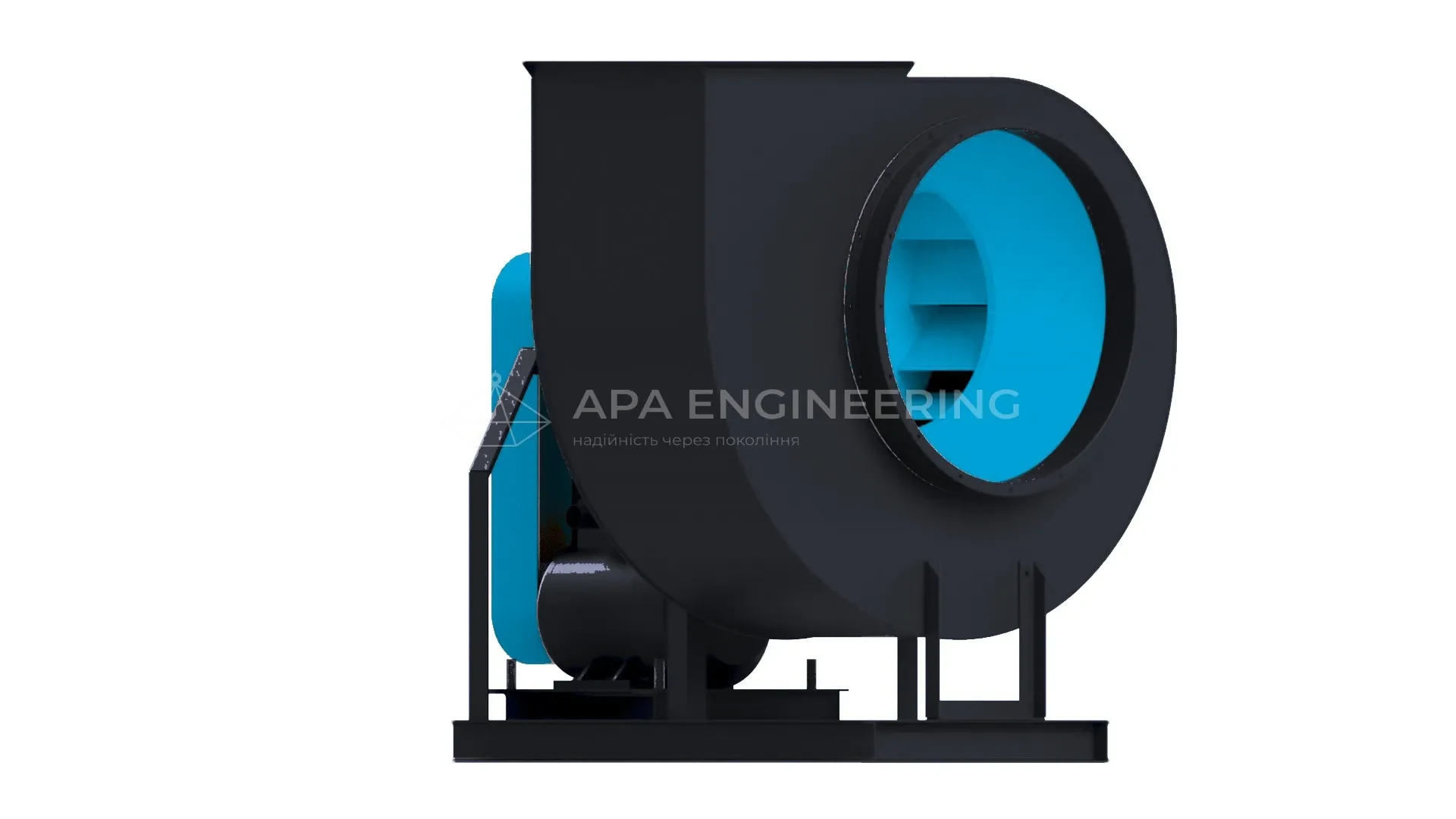

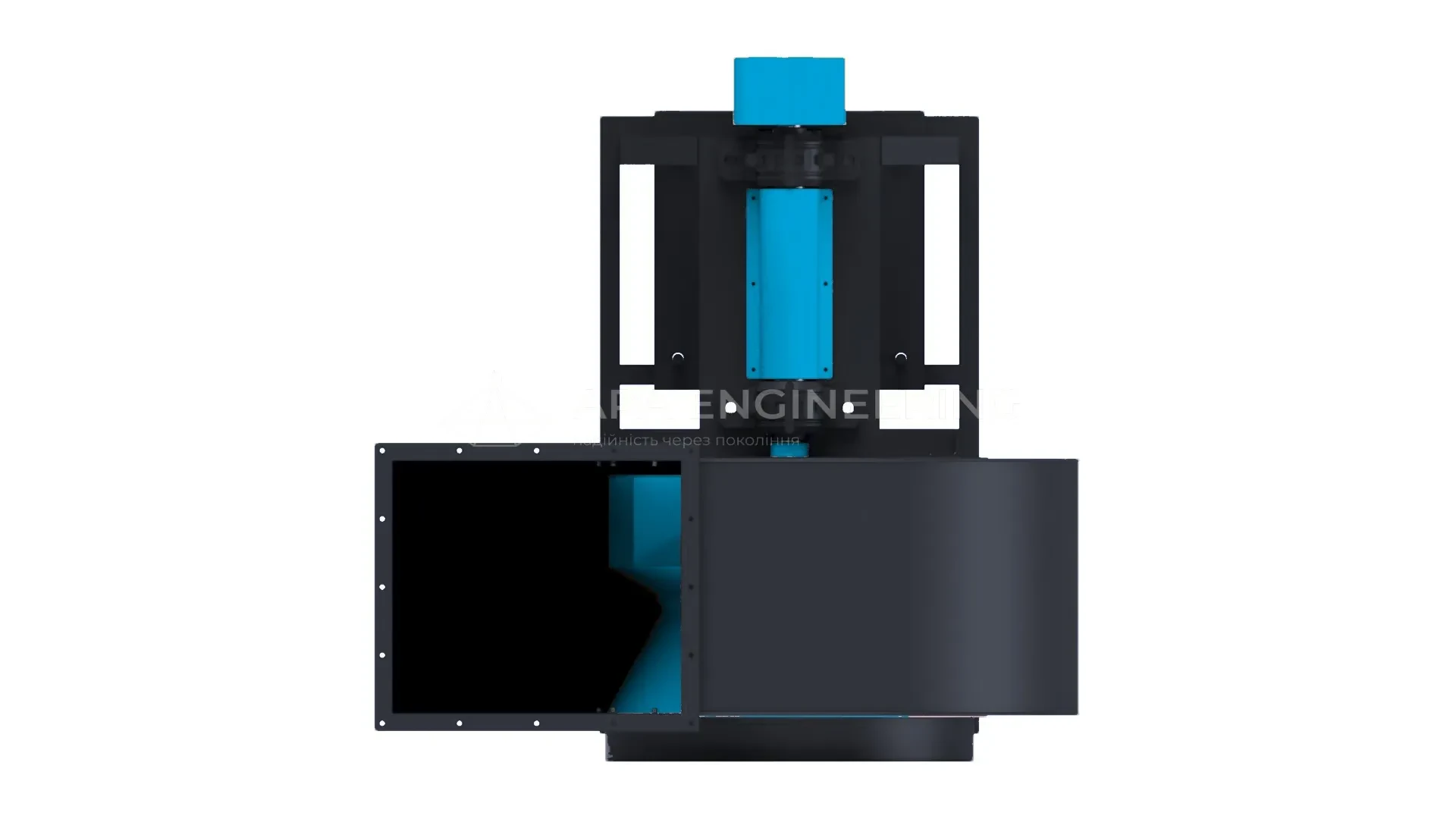

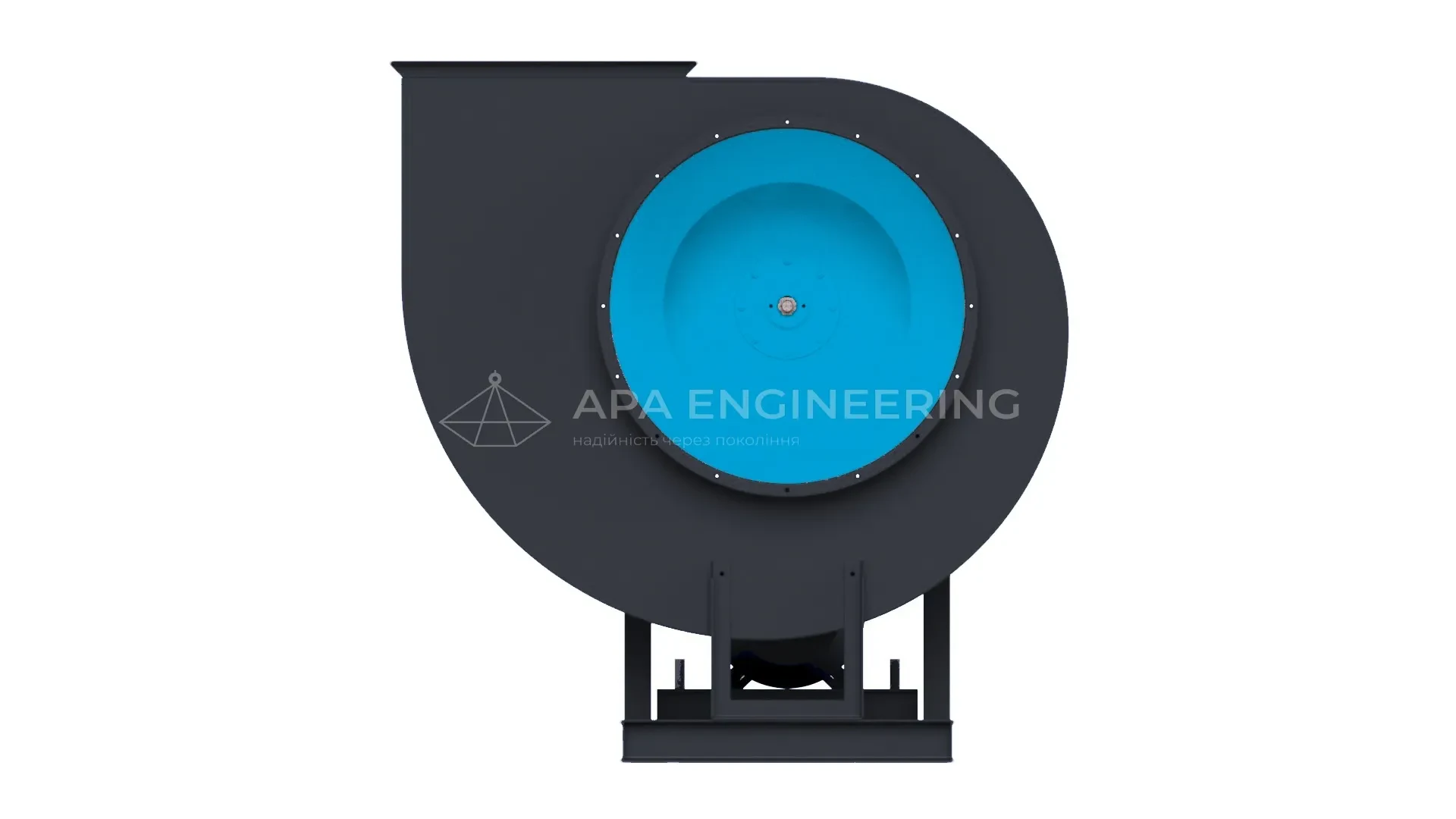

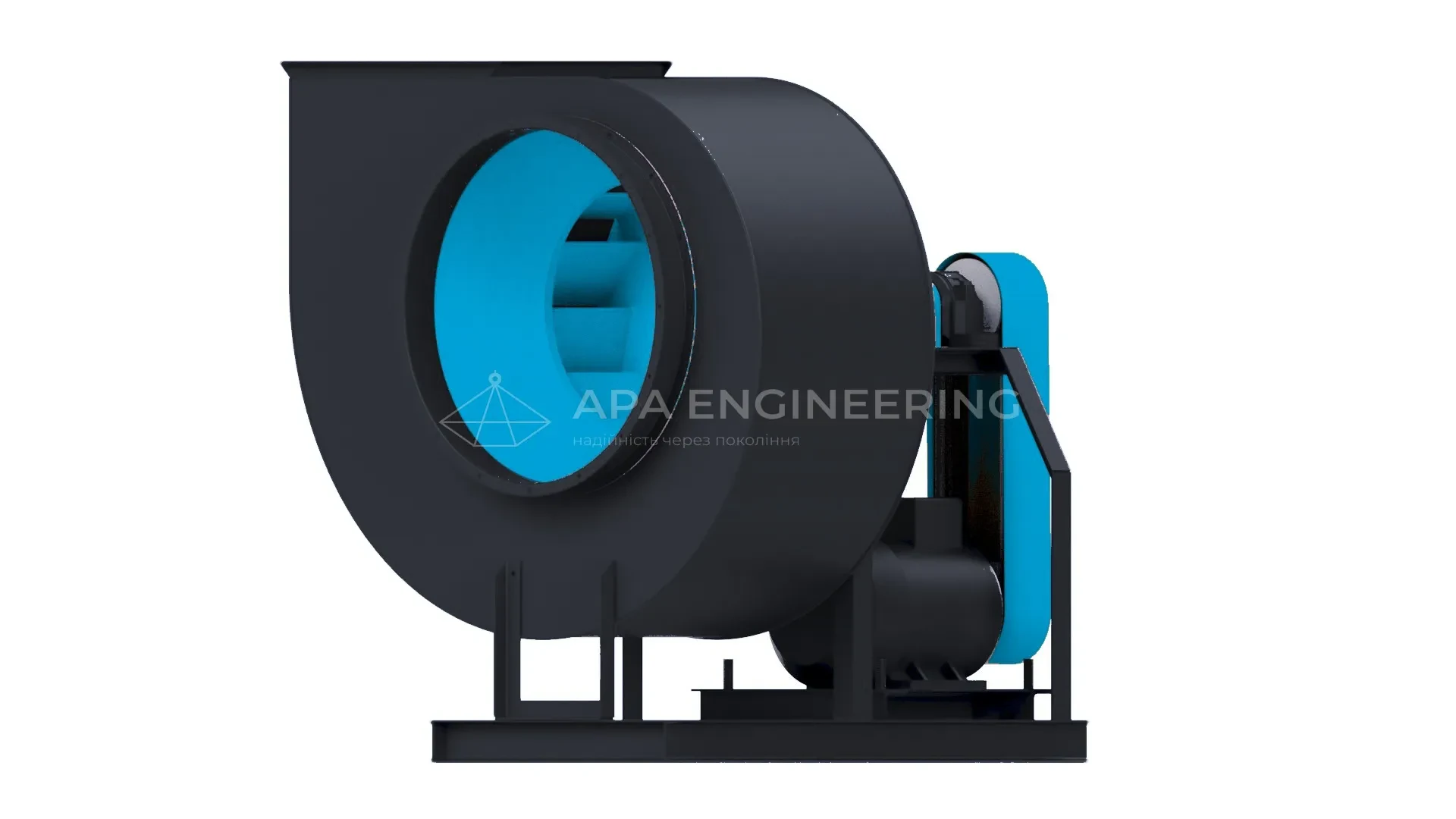

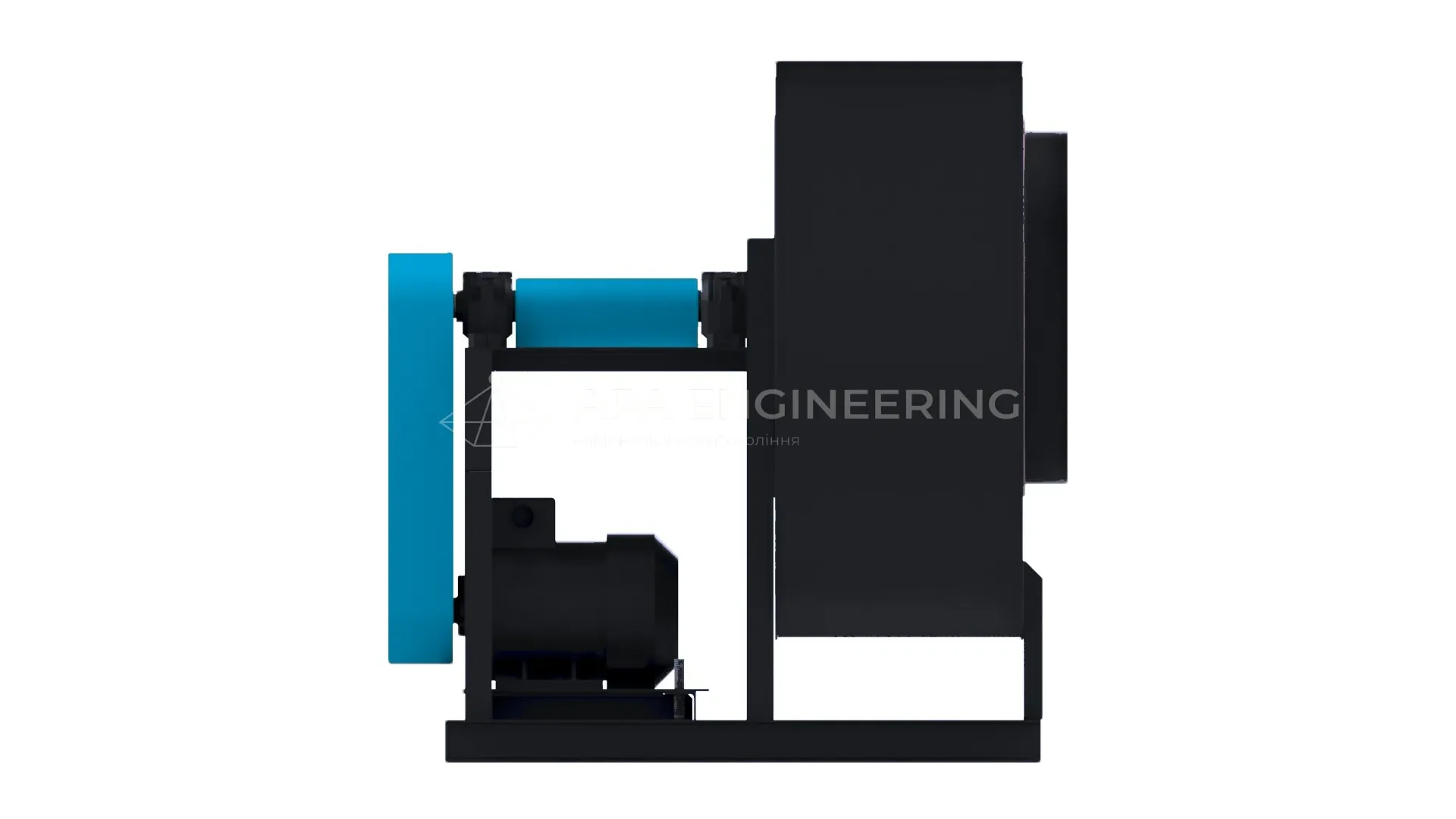

ВЦ 4-76 №16 (5)
Варіанти двигуна
| Технічні параметри ВЦ 4-76 №16, Виконання №5 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 4-76 №16 (5) з ел.двигуном А250М6 55.00 кВт 1000 об./хв | — | — | 1000 | 679 226,00 ₴ | ||
| Технічні параметри ВЦ 4-76 №16 (5) | |
|---|---|
| ВЦ 4-76 №16 (5) з ел.двигуном А250М6 55.00 кВт 1000 об./хв | |
| Артикул | ВЦ47616556-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1000 |
| Ціна |
679 226,00 ₴
|
Характеристики ВЦ 4-76 №16 (5)
Центробіжний (радіальний) вентилятор ВЦ 4-76 виготовляється у жаростійкій модифікації, на що вказує індекс «Ж». Агрегат розрахований на роботу з газоповітряними потоками підвищеної температури — стандартно до 200°С, а в спеціальній модифікації до 400°С. Транспортування вибухонебезпечних або агресивних газів, а також сумішей із клейкими та волокнистими включеннями не допускається. Апарат відноситься до вентиляторів низького тиску та обладнаний робочим колесом із лопатками зворотного вигину. Виготовлення відповідає нормам ГОСТ 10616-90. Як корпус, так і робоче колесо виконані з термостійких марок сталі.
Характеристики центробіжного вентилятора ВЦ 4-76 №16
Основні характеристики
- вентилятор центробіжний жаростійкий;
- температура робочого середовища до 160°С;
- матеріал вуглецева сталь (під замовлення - нержавіюча сталь);
- фарбування вентилятора - порошкове;
- можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- діаметр робочого колеса 1600 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- виконання 5 (привід через клино-ремінну передачу);
- продуктивність 83500 ... 115000 м³/год;
- робочий тиск 1240 ... 2420 Па;
- комплектація електродвигунами потужністю 45 ... 132 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Застосування та аналоги центробіжного вентилятора ВЦ 4-76 №16
ВЦ 4-76-16 на заводі АПА ІНЖИНІРИНГ виготовляється у відповідності з умовами ТУ У 29.2-41569120-01-2017. Область застосування - елеватори (хлібоприймальні підприємства, де вентилятор використовується для сушіння зерна в зерносушильних апаратах), а також інші об'єкти з необхідністю переміщення газо-повітряних мас з температурою не вище 160°С і вмістом дрібнодисперсних часток не більше 100 мг/м³.
Найбільш розповсюджені варіанти маркувань моделі серед виробників вентиляційного обладнання України:
- ВЦ 4-76 №16 (ВЦ 4-76-16)
- ВР 89-76 №16 (ВР 189-76-16)
Напрям обертання вентилятора ВЦ 4-76-16 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 4-76 №16 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-76 №16 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦ 4-76 №16
Всі центробіжні вентилятори ВЦ 4-76 16 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° та 315°.
Технічні параметри ВЦ 4-76 №16 (ВР 89-76-16)
| Центробіжний вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВЦ 4-76 №16 | АІР250S6 | 45 | 1 000 | 83 500 | 1 240 | 2 815 | 2950max×3705max×2760max |
| АІР250М6 | 55 | 1 000 | 87 200 | 1 400 | 2 870 | ||
| АІР280S6 | 75 | 1 000 | 91 000 | 1 620 | 3 040 | ||
| АІР280М6 | 90 | 1 000 | 106 000 | 2 080 | 3 150 | ||
| АІР315S6 | 110 | 1 000 | 110 000 | 2 210 | 3 230 | ||
| АІР315М6 | 132 | 1 000 | 115 000 | 2 420 | 3 400 | ||
Конструктивні особливості ВЦ 4-76 №16
Вузли вентилятора ВЦ 4-76 №16
- Корпус вентилятора ВЦ 4-76 №16 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ГОСТ 10616-90. Для забезпечення гарантійних умов на вентилятор кут повороту улітки виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким згідно побажань замовника.
- Робоче колесо Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується на проміжний вал.
- Підшипниковий вузол Складається із проміжного вала і двох підшипників, на яких вал обертається. Використовуються підшипники - SNR, Франція. Відрізняються високою надійністю і довговічністю. Використовуються замість давно застарілих і непрактичних масляних ванн.
- Клино-ремінна передача Складається із клинових ременів, ведучого і веденого шківів. Передає крутний момент з вала електродвигуна на проміжний вал вентилятора.
- Електродвигун АІР для улітки ВЦ 4-76 №16 схема 5 Електродвигун встановлюється на полозках на станині. Полозки дозволяють регулювати натяг ременів зміною позиції двигуна. Для комплектації ВЦ 4-76-16 по схемі виконання №5 підходять двигуни потужністю від 45 до 132 кВт з частотою обертання 1000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама) Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-76 №16
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь (Стандартне виконання. Використовується в більшості випадків. Саме поширене).
- Нержавіюча сталь (Корозійностійке виконання. Використовується у випадках, коли радіальний вентилятор працює в умовах з підвищеною агресивністю робочого середовища).
.
Конструктивне виконання вентилятора ВЦ 4-76 №16
Жаростійкий вентилятор ВЦ 4-76-16 виконаний по схемі №5 і конструктивно влаштований так, що передача крутного моменту від електродвигуна на робоче колесо вентилятора здійснюється через клино-ремінну передачу і підшипниковий вузол SNR.
Що дає 5-та схема:
- підбираючи розміри шківів можна корегувати передаточне число і як наслідок - частоту обертання робочого колеса і продуктивність вентилятора;
- клинові ремені сприяють "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна, що особливо актуально у випадку раптового виходу з ладу одного з них.
Переваги наших вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Особливості робочого колеса вентилятора ВЦ 4-76 №16
Робоче колесо має діаметр 1600 мм (D=1,0×Dн) і складається із 12-ти назад загнутих лопаток. Відмінна особливість - лопатки пустотілі. Завдяки цьому конструкція колеса стійка до температурних деформацій і дозволяє вентилятору переміщувати робоче середовище з температурою до 160°С.
Виготовлене на заводі робоче колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри жаростійкого вентилятора ВЦ 4-76 №16
Креслення схеми виконання 5.1
Креслення схеми виконання 5.2
Відцентровий вентилятор ВЦ 4-76 №16: ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Радіальні вентилятори ВЦ 4-76 №16 виробляються в Україні на заводі АПА ІНЖИНІРИНГ. Кожен вентилятор виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
ВЦ 4-76 №16 використовується для дуттєвих та витяжних систем вентиляції на виробництвах і в промисловості. Вентилятор ефективно переміщує повітря без волокон та липких домішок, а широкий вибір технічних характеристик дозволяє підібрати модель під будь-які задачі.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити вентилятор можна напряму із заводу, без посередників, в роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна і юридична документація.
Вентилятори завжди підтримуються на складах, тому замовлення обробляється миттєво. Оформити покупку можна онлайн, за телефоном +380 (98) 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати консультацію та допомогти з підбором обладнання.
АПА ІНЖИНІРИНГ пропонує вигідні умови по ціні, термінах поставки та оплаті, а для постійних клієнтів діють накопичувальні знижки.
Ми цінуємо Ваш вибір і прагнемо забезпечити найвищу якість вентиляційного обладнання.
