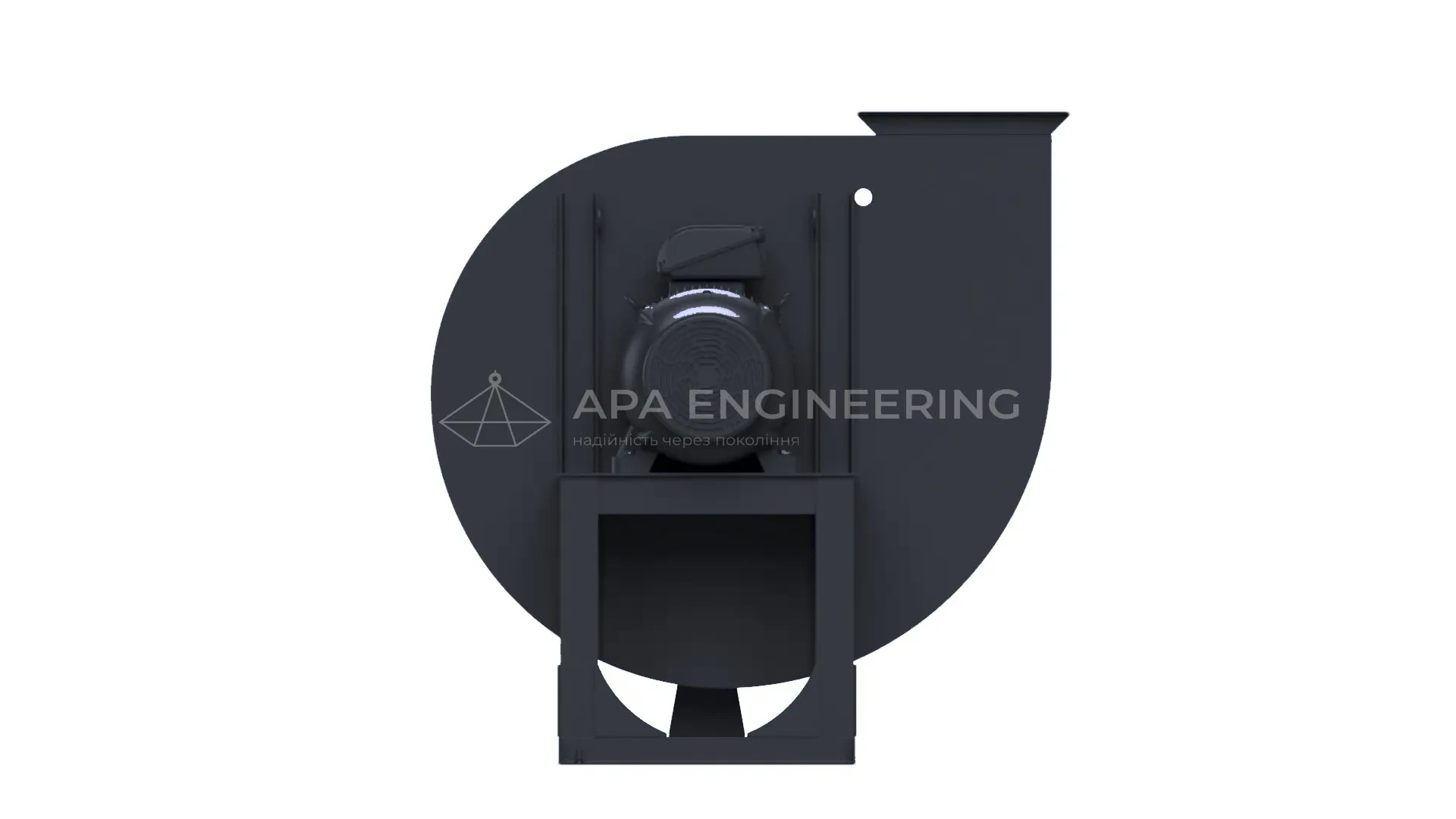

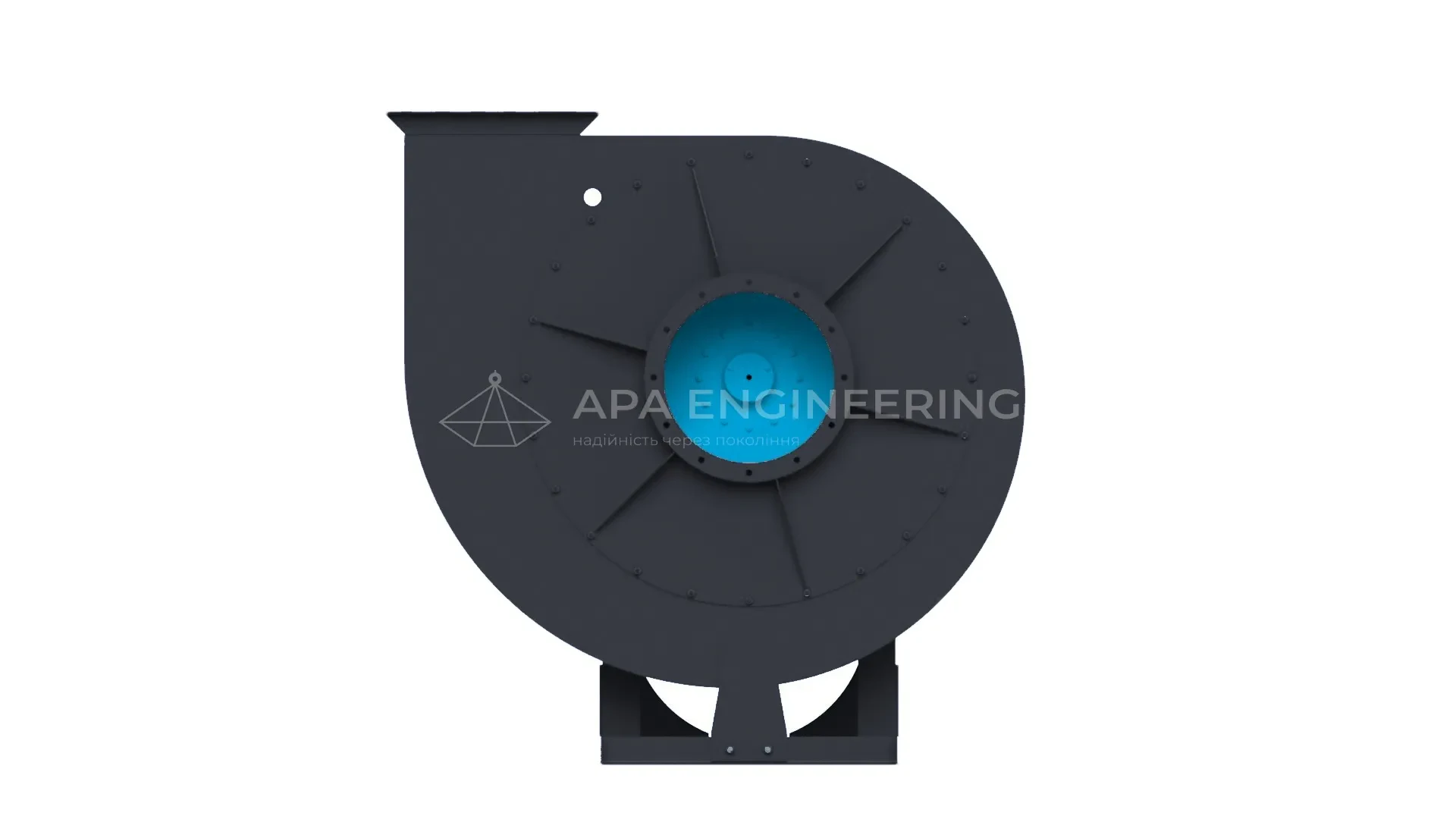

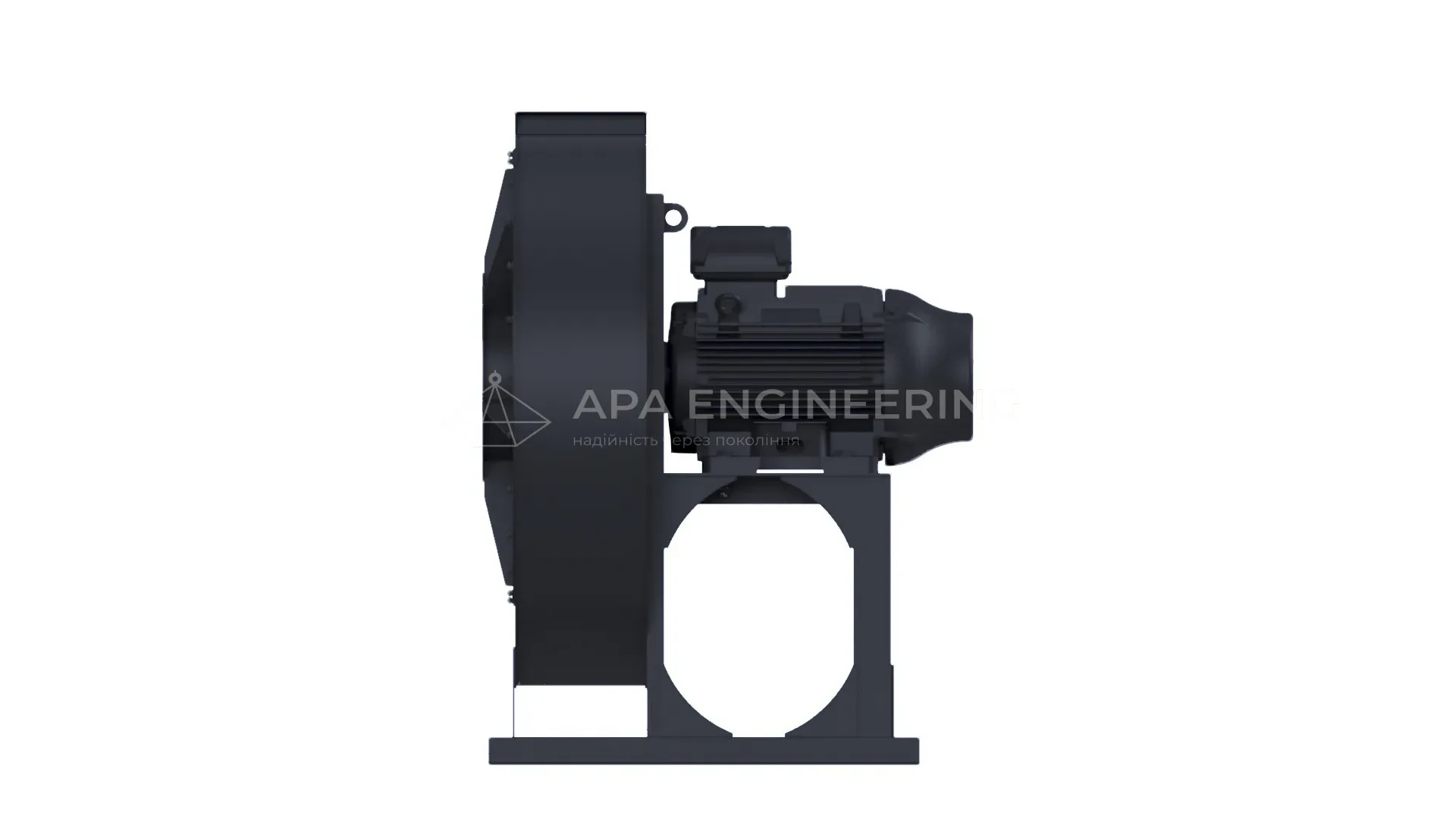

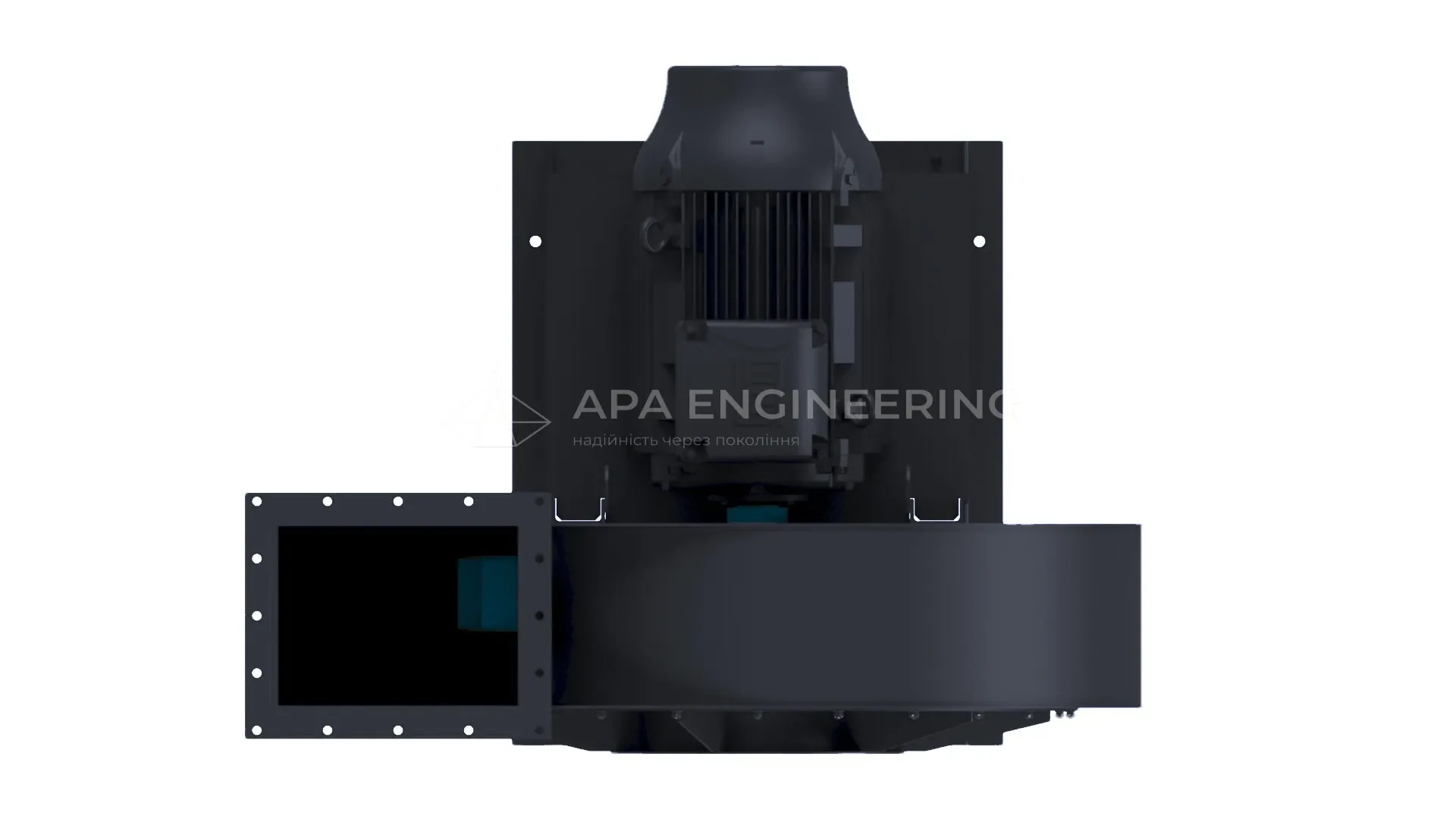

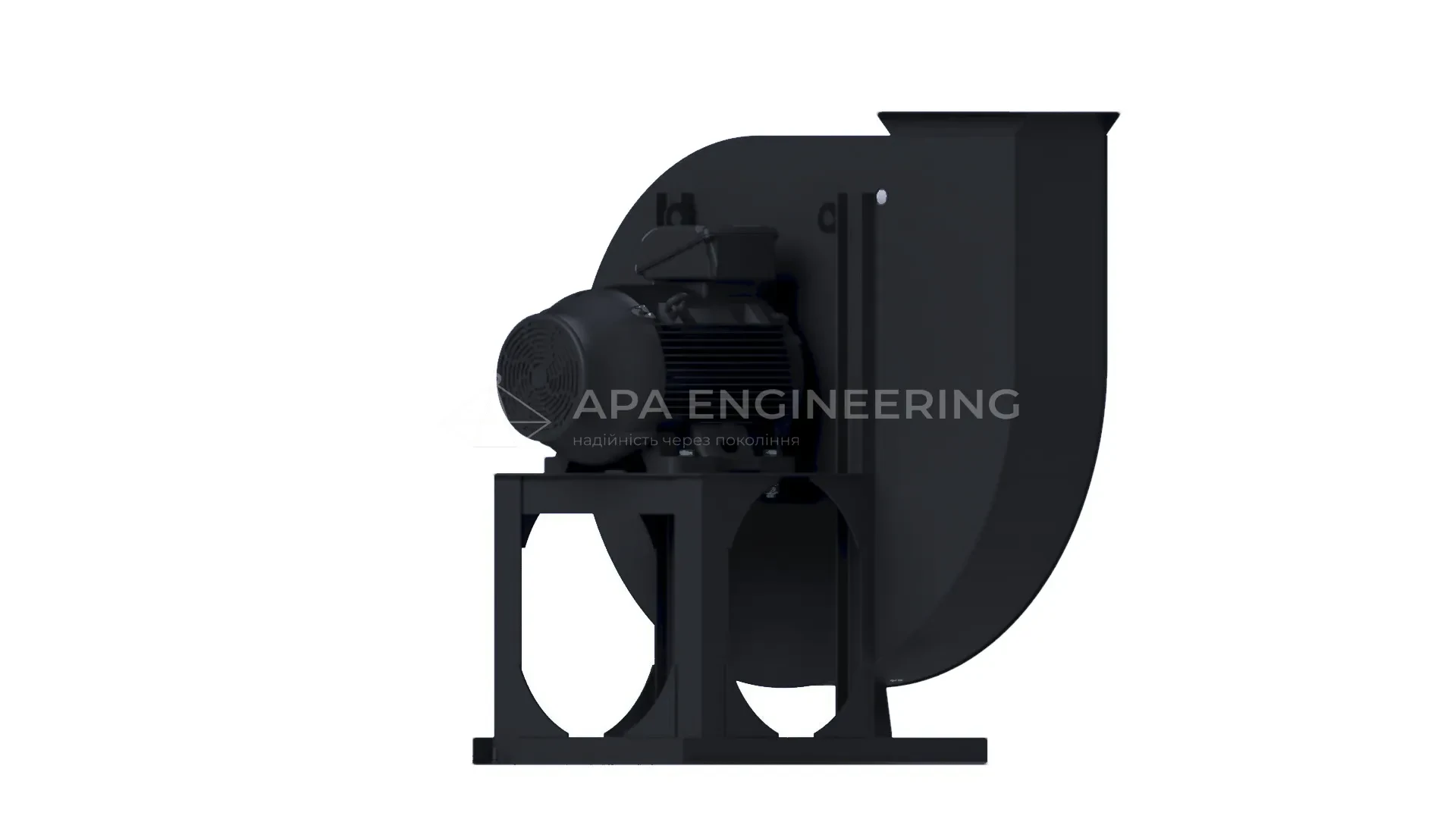

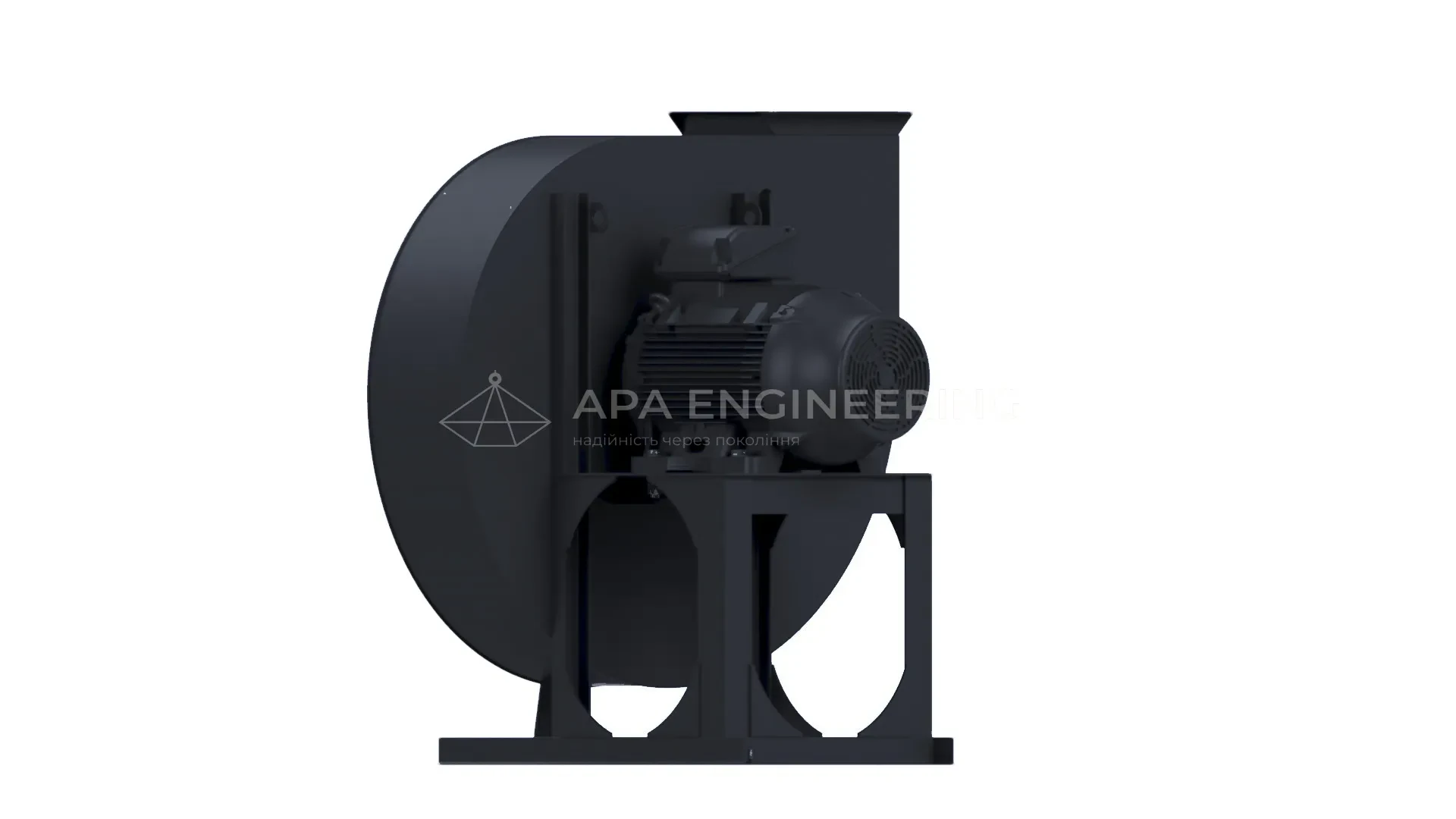

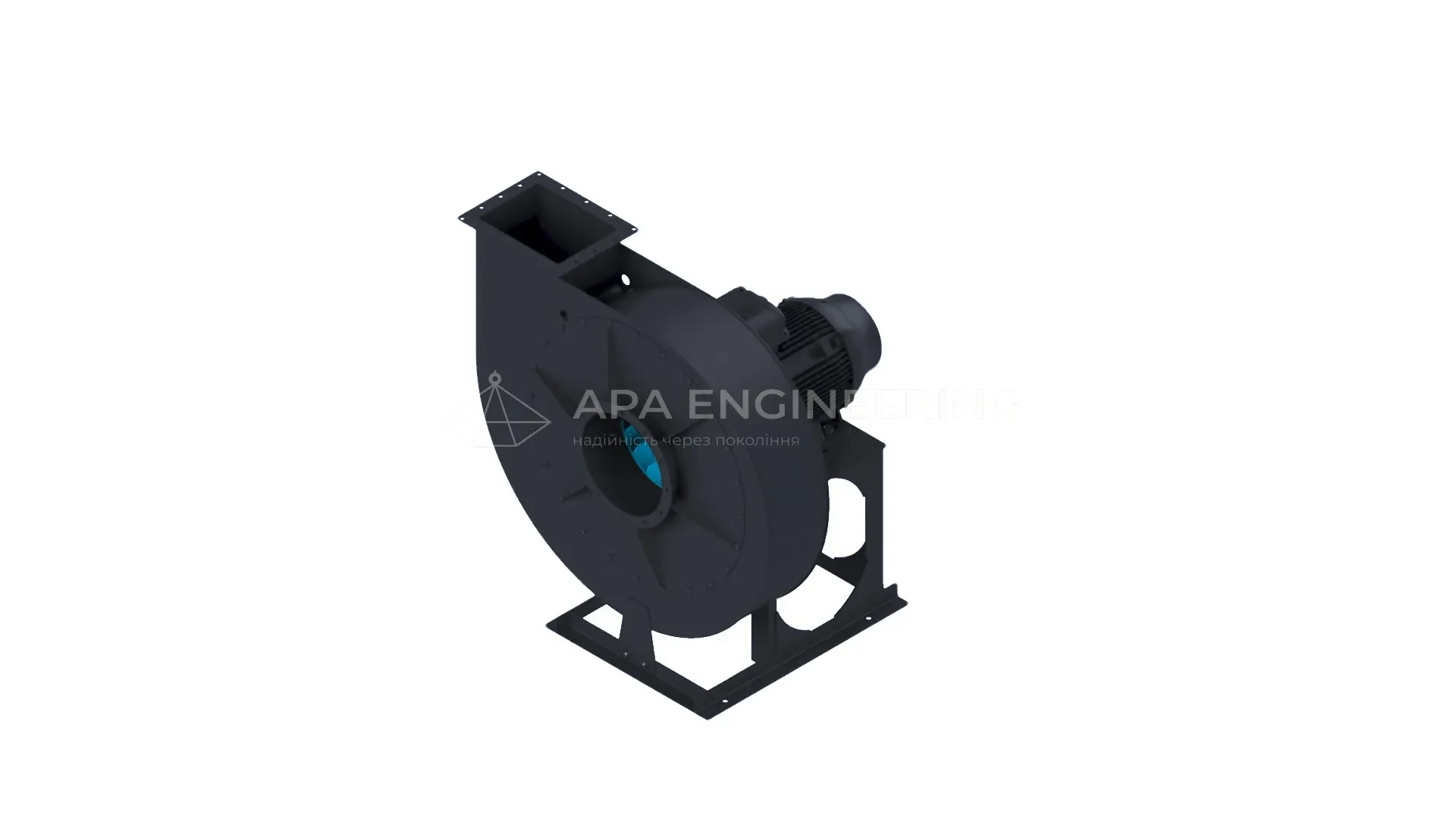

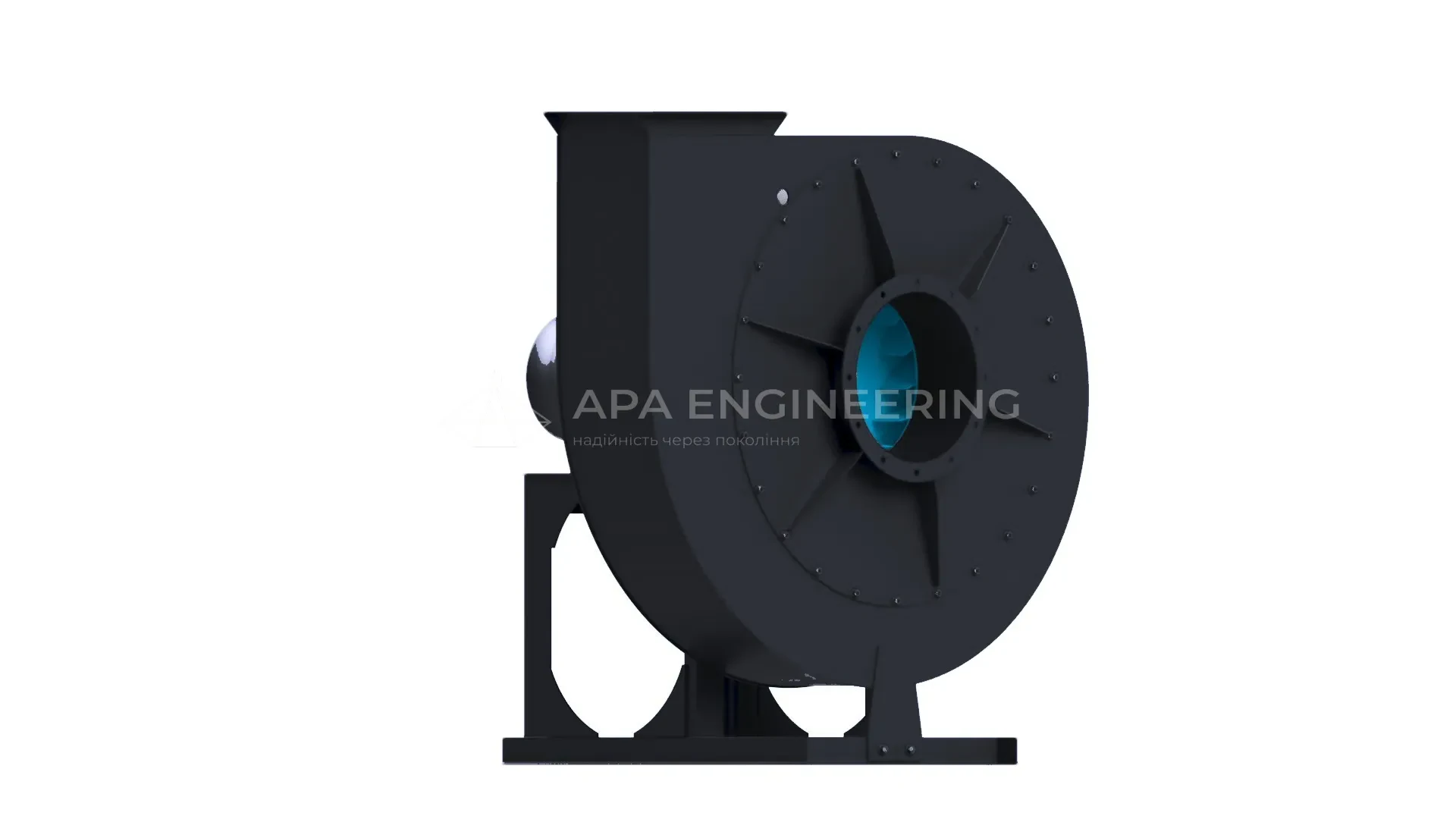

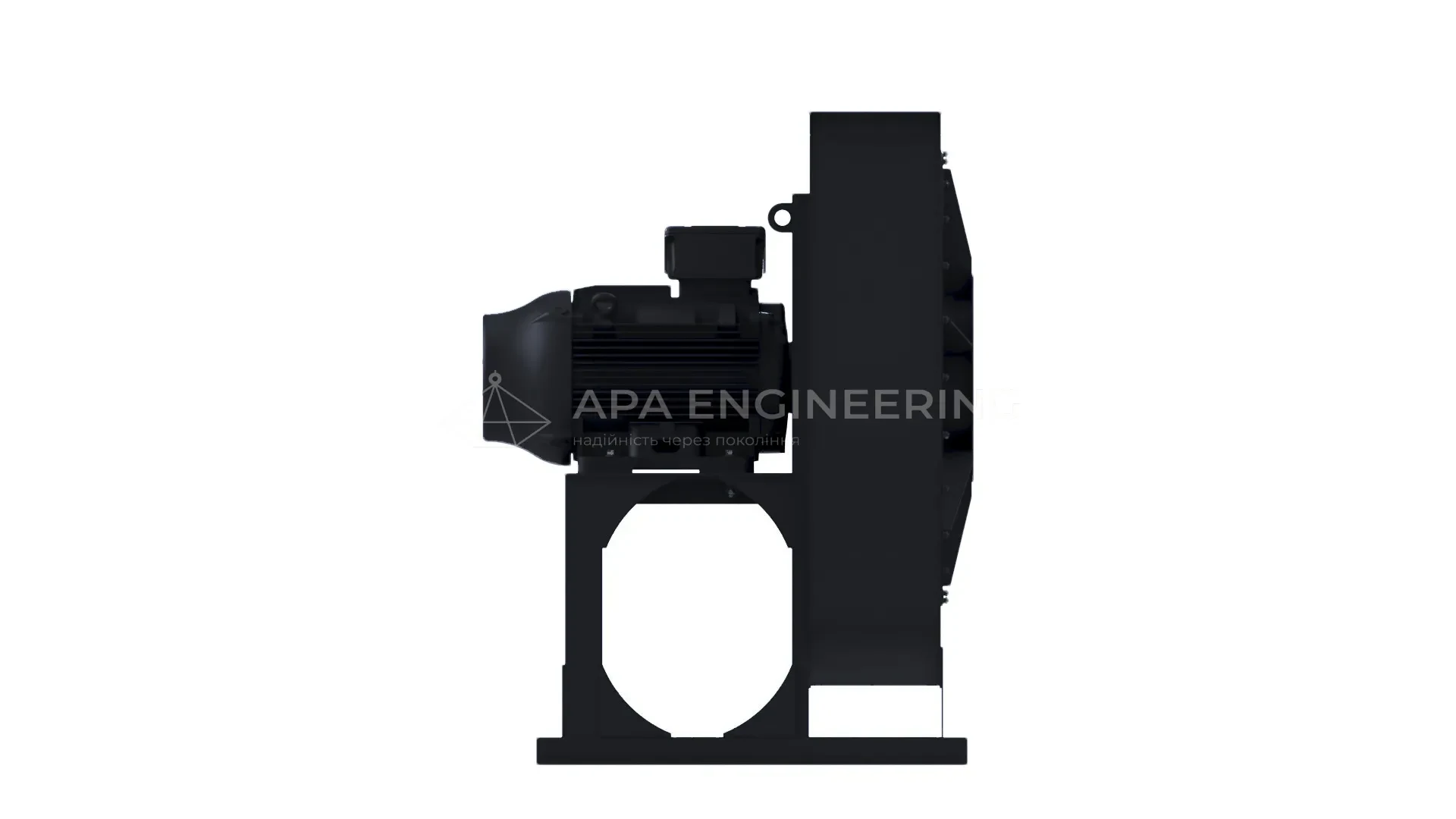

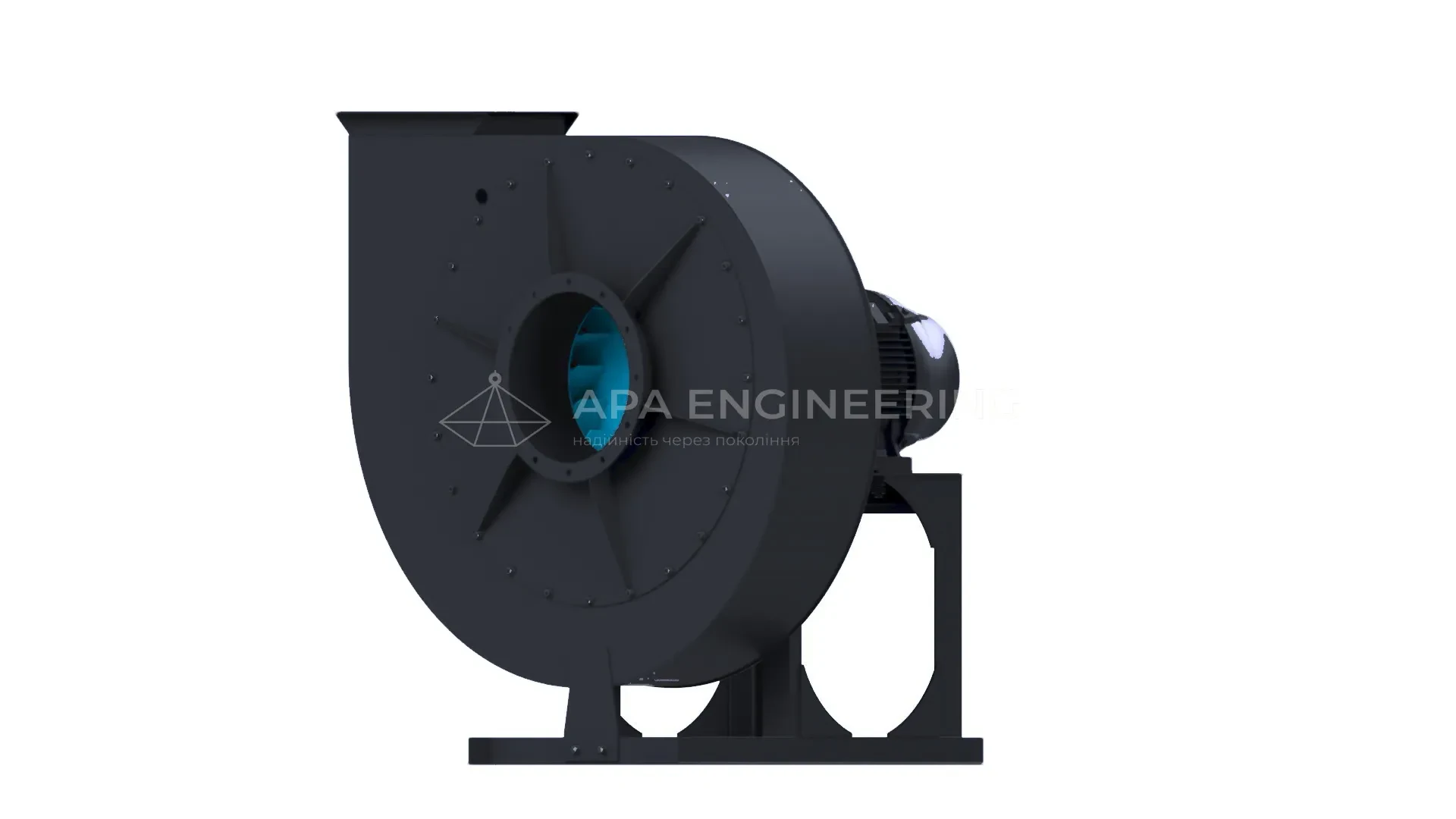

ВЦ 6-28 №8
Варіанти комплектації електродвигуном
| Технічні параметри ВЦ 6-28 №8, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 6-28 №8 з ел.двигуном АД132М4 11.00 кВт 1500 об./хв | 4590 | 2987 | 1500 | 90 243,00 ₴ | ||
| ВЦ 6-28 №8 з ел.двигуном АД160S4 15.00 кВт 1500 об./хв | 6700 | 5200 | 1500 | 99 726,00 ₴ | ||
| ВЦ 6-28 №8 з ел.двигуном 18.50 кВт 1500 об./хв | 5700 | 6900 | 1500 | 103 554,00 ₴ | ||
| ВЦ 6-28 №8 з ел.двигуном АД180S4 22.00 кВт 1500 об./хв | 6000 | 8100 | 1500 | 112 877,00 ₴ | ||
| Технічні параметри ВЦ 6-28 №8 | |
|---|---|
| ВЦ 6-28 №8 з ел.двигуном АД132М4 11.00 кВт 1500 об./хв | |
| Артикул | ВЦ6288114 |
| Продуктивність | 4590 |
| Тиск | 2987 |
| Об./хв | 1500 |
| Ціна |
90 243,00 ₴
|
| ВЦ 6-28 №8 з ел.двигуном АД160S4 15.00 кВт 1500 об./хв | |
| Артикул | ВЦ6288154 |
| Продуктивність | 6700 |
| Тиск | 5200 |
| Об./хв | 1500 |
| Ціна |
99 726,00 ₴
|
| ВЦ 6-28 №8 з ел.двигуном 18.50 кВт 1500 об./хв | |
| Артикул | ВЦ62881854 |
| Продуктивність | 5700 |
| Тиск | 6900 |
| Об./хв | 1500 |
| Ціна |
103 554,00 ₴
|
| ВЦ 6-28 №8 з ел.двигуном АД180S4 22.00 кВт 1500 об./хв | |
| Артикул | ВЦ6288224 |
| Продуктивність | 6000 |
| Тиск | 8100 |
| Об./хв | 1500 |
| Ціна |
112 877,00 ₴
|
Характеристики ВЦ 6-28 №8
Центробіжний (радіальний) вентилятор високого тиску ВЦ 6-28 створений для промислового використання загального характеру. Забезпечує переміщення очищеного повітря та неагресивних газоповітряних сумішей із температурою, що не перевищує 80°С. Робоче середовище не повинно мати клейких чи волокнистих включень, а вміст пилоподібних та інших механічних домішок має залишатися в межах 100 мг/м³. Конструктивно це вентилятор високого тиску із одностороннім забором повітря. Корпусна частина виконана як спіральний зварний кожух з вуглецевої сталі. Виробництво регламентоване ГОСТ 10616-90.
Характеристики радіального вентилятора ВЦ 6-28 №8
Основні характеристики
- вентилятор центробіжний (радіальний) високого тиску;
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - кут повороту корпусу улітки - кратний 45° (виставляється на заводі);
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 7,5 ... 22 кВт;
- діаметр робочого колеса 800 мм;
- кількість лопаток робочого колеса 16 шт.;
- лопатки загнуті назад;
- продуктивність 6000 ... 12400 м³/час;
- робочий тиск 1800 ... 2950 Па;
- температура робочого середовища до 80°С;
- напруга мережі 380 В;
- гарантія 2 роки.
Застосування і аналоги центробіжних вентиляторів ВЦ 6-28 №8
ВЦ 6-28 №8 належать до серії центробіжних вентиляторів з високим тиском. Його застосовують:
- в системах вентиляції і кондиціонування приміщень, якщо повітря потрібно подавати через велику протяжність/складність повітряних каналів;
- в технологічних процесах (подача повітря в печі, вагранки та інше);
- в установках пневмотранспорту ежекційного типу.
На заводі АПА ІНЖИНІРИНГ даний вентилятор виготовляється у відповідності з ТУ У 29.2-36342124-01-2017 на сучасному обладнанні і з застосуванням нових технологій. Він відповідає усім відповідним стандартам ДСТУ. По технічним параметрам ВЦ 6-28-8 виробництва АПА ІНЖИНІРИНГ являється більш досконалим і ефективним ніж аналоги, що робились і досі робляться на деяких заводах в Україні.
Найбільш поширені моделі серед виробників вентиляційного обладнання України:
- ВЦ 6-28 №8 (ВЦ 6-28-8, ВЦ 6 28 8)
- ВР 120-28 №8 (ВР 120-28-8, ВР 120 28 8)
Напрям обертання вентилятора ВЦ 6-28 №8 та кути повороту корпусу улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 6-28 №8 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 6-28 №8 (лівий)
0°...315° - кут повороту корпусу вентилятора
Як визначити напрямок обертання
Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпусу ВЦ 6-28 №8
Центробіжні вентилятори ВЦ6-28-8 можуть бути виготовлені з будь-яким кутом повороту улітки. Це дозволяє суттєво спростити монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Стандартні кути повороту улітки: 0°, 45°, 90°, 135°, 180°, 225°, 270° та 315°.
Як правило, не рекомендується змінювати кут повороту корпусу вентилятора своїми силами, оскільки буде порушене балансування робочого колеса. У процесі збирання вентилятора на заводі улітку виставляють під необхідним кутом з наступним динамічним балансуванням робочого колеса на валу електродвигуна.
Технічні параметри ВЦ 6-28 №8
| Центробіжний вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВЦ 6-28 №8 Схема 1 | АІР132S4 | 7,5 | 1 500 | 6 000 | 2 950 | 248 | 932×1241×1295 |
| АІР132М4 | 11 | 1 500 | 8 000 | 2 200 | 260 | ||
| АІР160S4 | 15 | 1 500 | 10 800 | 2 000 | 295 | ||
| АІР160М4 | 18,5 | 1 500 | 11 200 | 1 900 | 312 | ||
| АІР180S4 | 22 | 1 500 | 12 400 | 1 800 | 330 | ||
Конструктивні особливості ВЦ 6-28 №8
Вузли вентилятора ВЦ 6-28 №8
- Корпус вентилятора ВЦ 6-28 №8 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Згідно ГОСТ 10616-90 улітка вентилятора на заводі може бути виставлена під будь-яким кутом кратним 45° (або іншим, який побажає замовник).
- Робоче колесо вентилятора ВЦ 6-28 №8 Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 16 загнутих назад лопаток. Динамічно збалансоване. Діаметр робочого колеса 800 мм (D=1,0×Dн). Бувають модифікації з більшим і меншим діаметром на 5% і 10% (D=0,9×Dн, D=0,95×Dн, D=1,05×Dн, D=1,1×Dн), але виготовляються тільки під замовлення.
- Електродвигун АІР для улітки ВЦ 6-28 №8 Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 6-28-8 підходять двигуни потужністю від 7,5 до 22 кВт з частотою обертання 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама) Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 6-28 №8
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь (Стандартне виконання. Використовується в більшості випадків. Саме поширене).
- Нержавіюча сталь (Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища).
- Різнорідні метали (Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газоповітряної суміші).
- Алюмінієві сплави (Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Радіальний вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази).
Конструктивне виконання вентилятора ВЦ 6-28 №8
Для витяжки ВЦ 6-28 №8 передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших промислових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Габаритні та приєднувальні розміри радіального вентилятора ВЦ 6-28 №8 (ВР 120-28-8)
Креслення схеми виконання №1
Відцентровий вентилятор ВЦ 6-28 №8: ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Радіальні вентилятори ВЦ 6-28 №8 виробляються в Україні на заводі АПА ІНЖИНІРИНГ. Кожен вентилятор виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, якісне порошкове фарбування. Вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
ВЦ 10-28 №8 використовується для дуттєвих та витяжних систем вентиляції на виробництвах і в промисловості. Вентилятор ефективно переміщує повітря без волокон та липких домішок, а широкий вибір технічних характеристик дозволяє підібрати модель під будь-які задачі.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити вентилятор можна напряму із заводу, без посередників, в роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна і юридична документація.
Вентилятори завжди підтримуються на складах, тому замовлення обробляється миттєво. Оформити покупку можна онлайн, за телефоном +380 (98) 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати консультацію та допомогти з підбором обладнання.
АПА ІНЖИНІРИНГ пропонує вигідні умови по ціні, термінах поставки та оплаті, а для постійних клієнтів діють накопичувальні знижки.
Ми цінуємо ваш вибір і прагнемо забезпечити найвищу якість вентиляційного обладнання.
