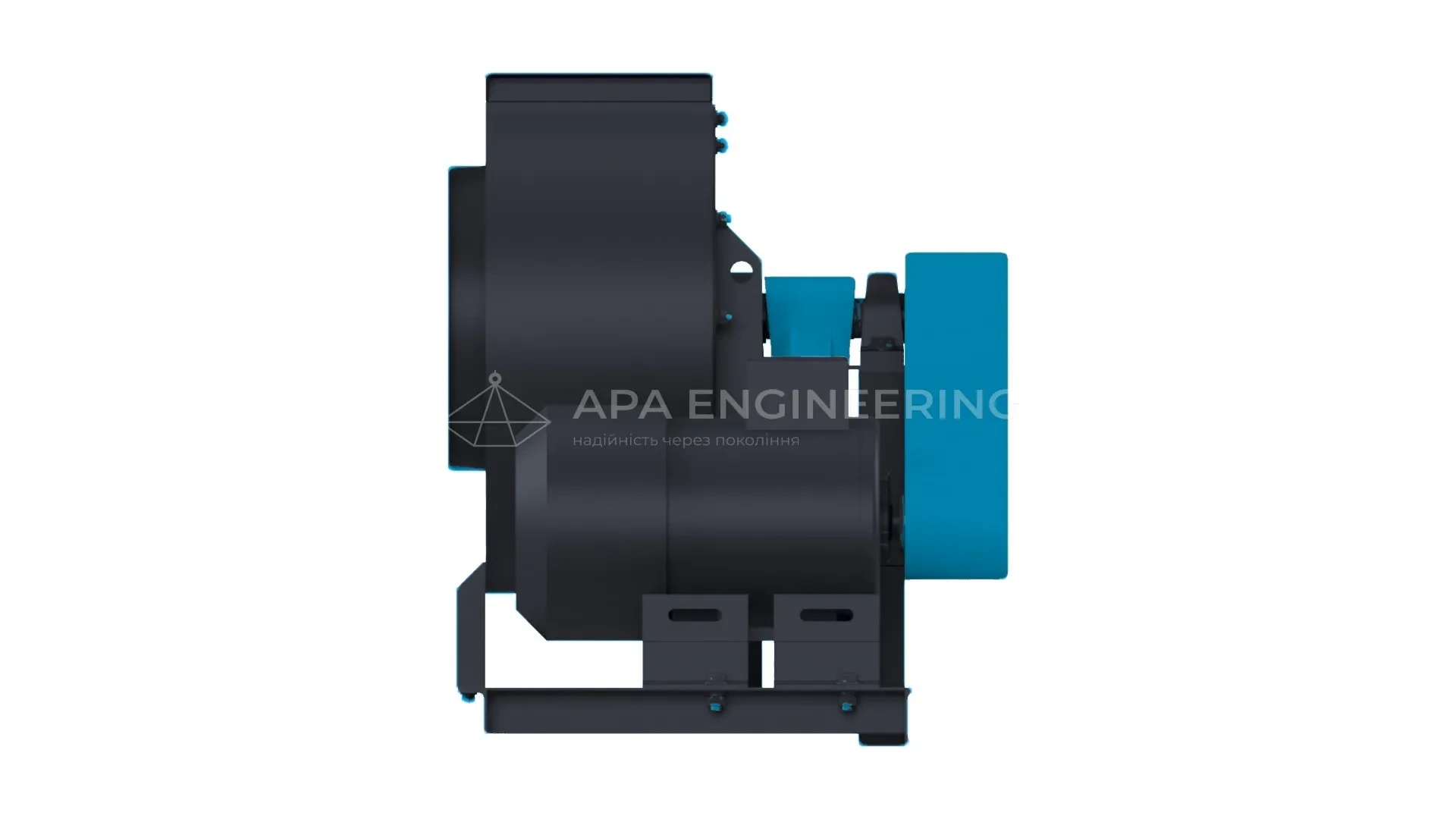

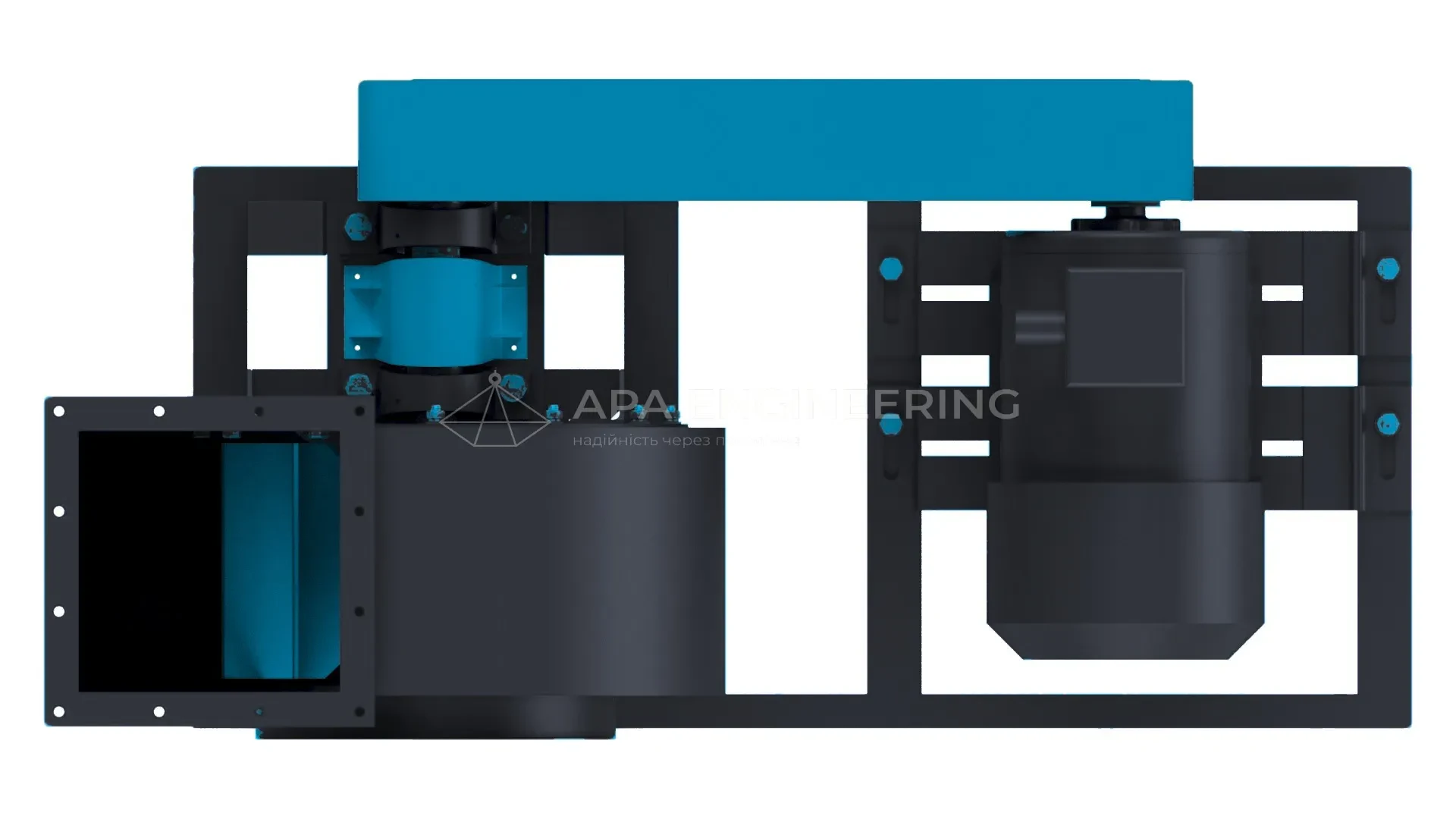

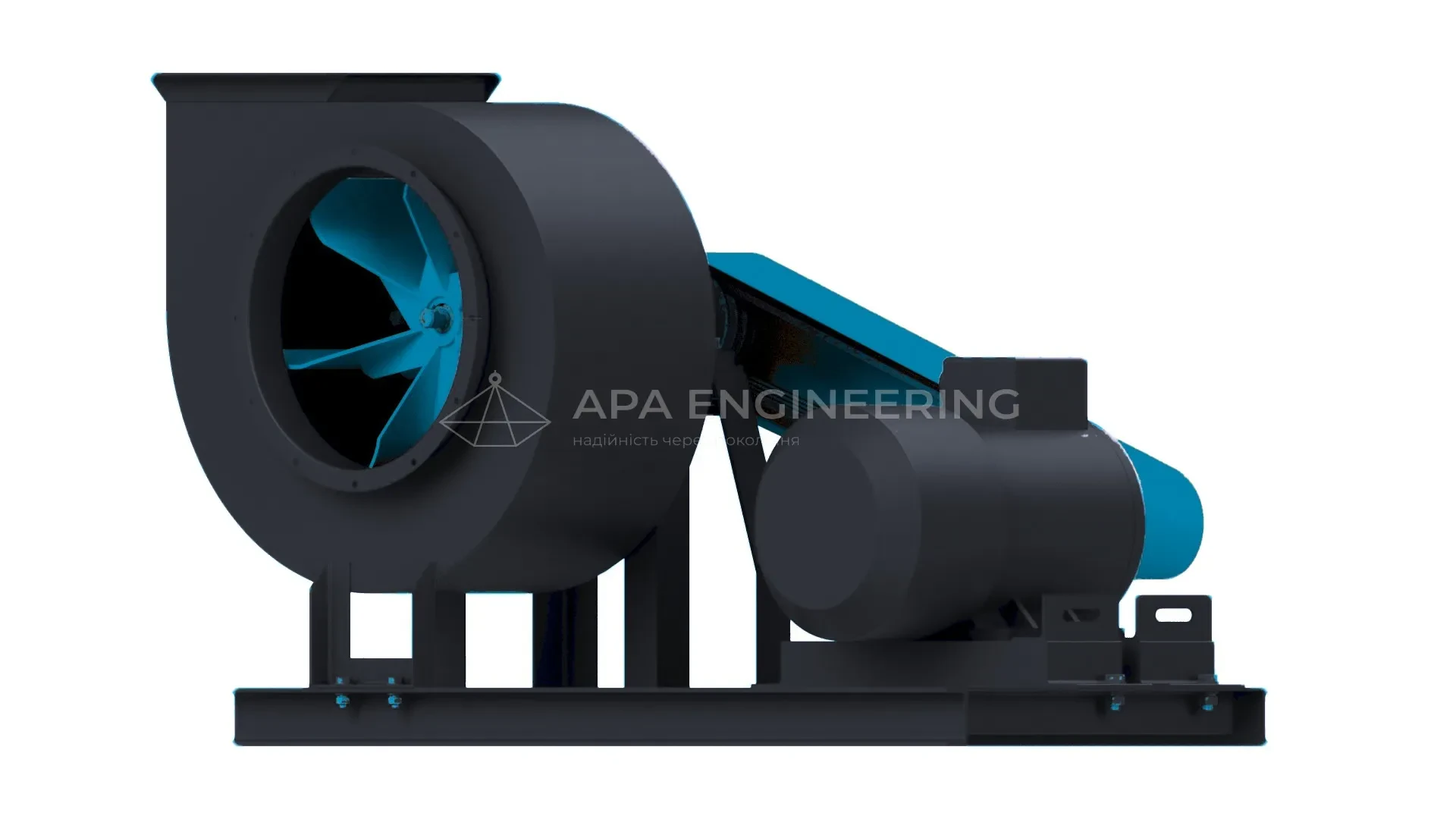

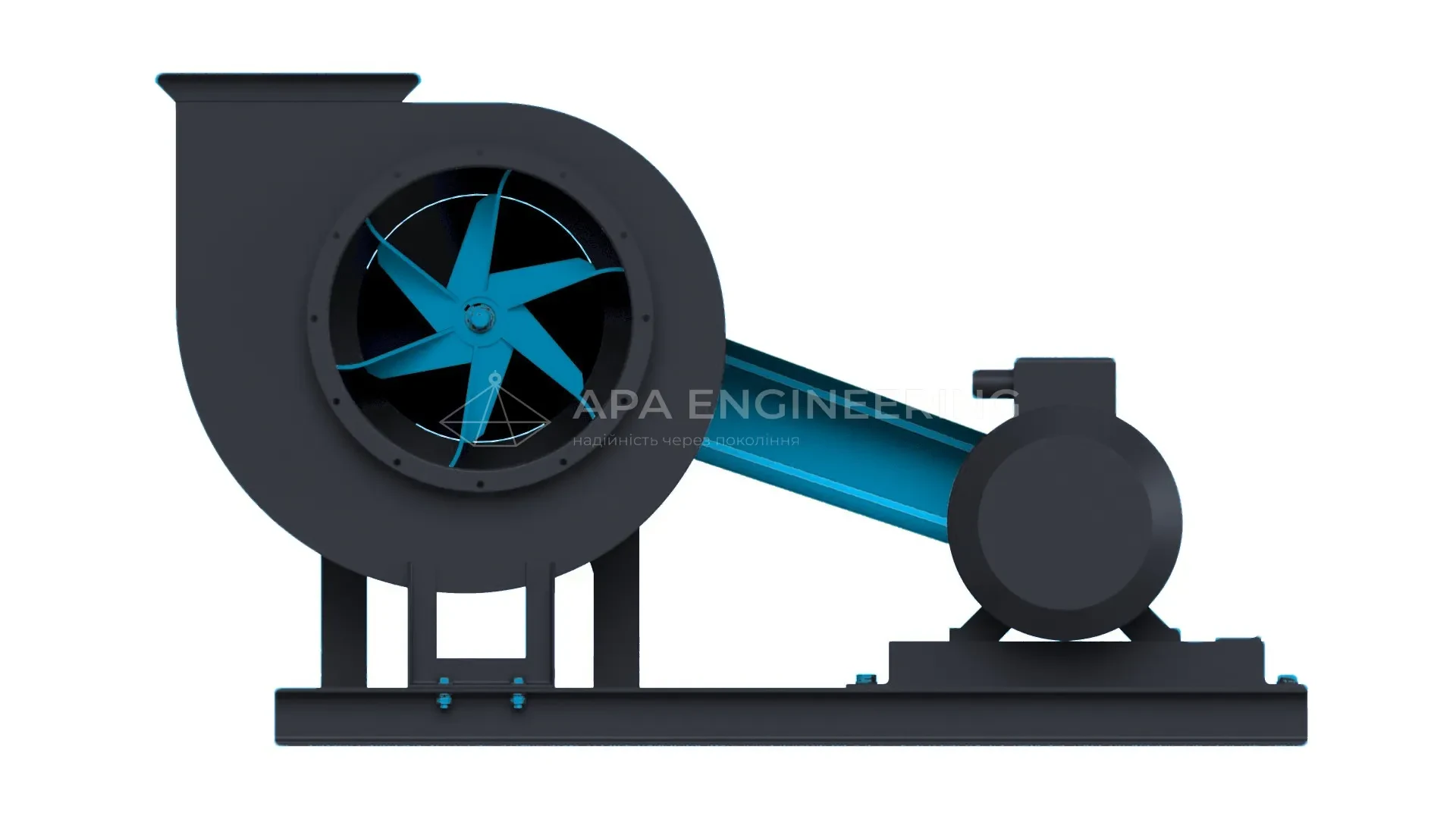

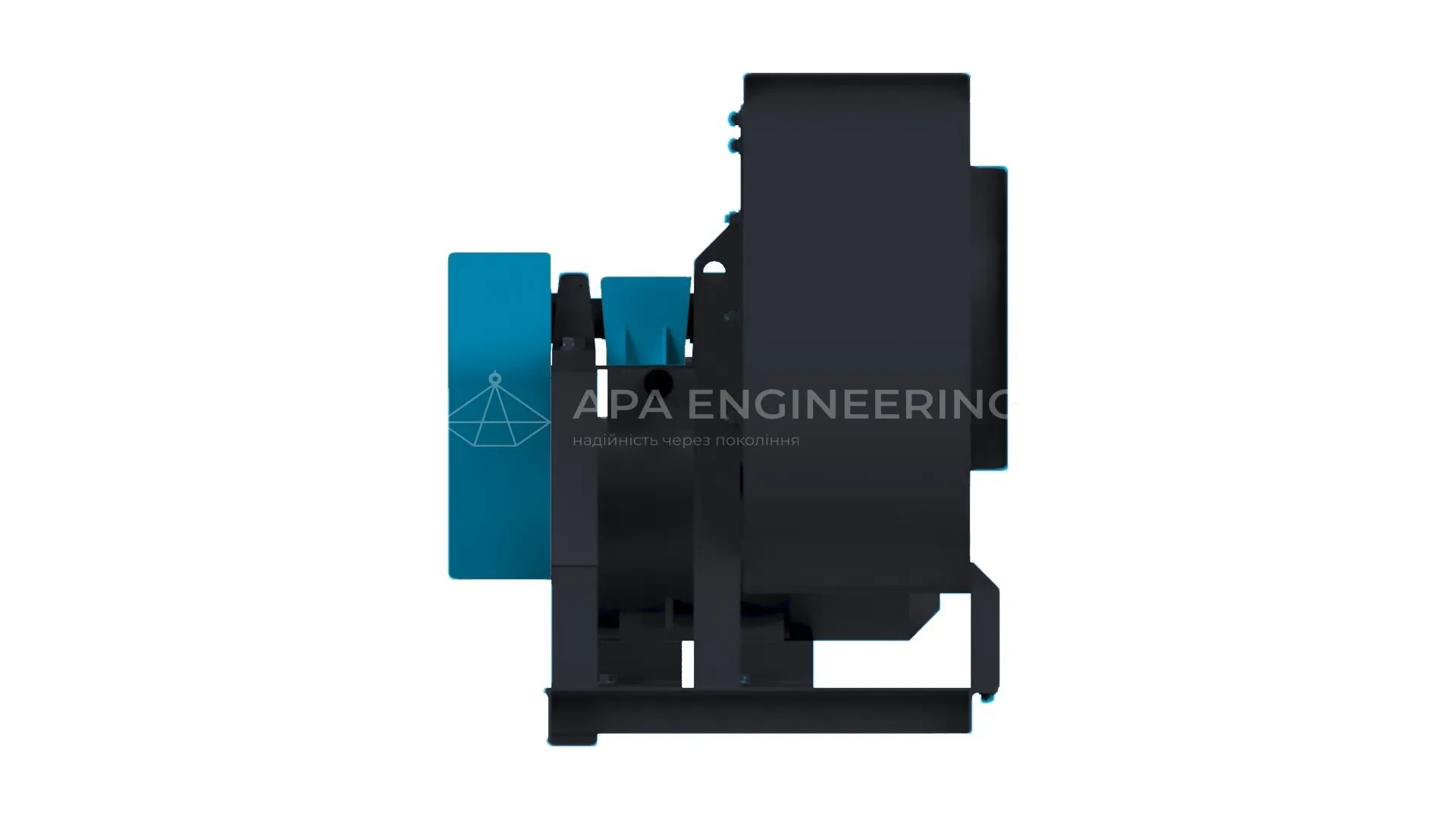

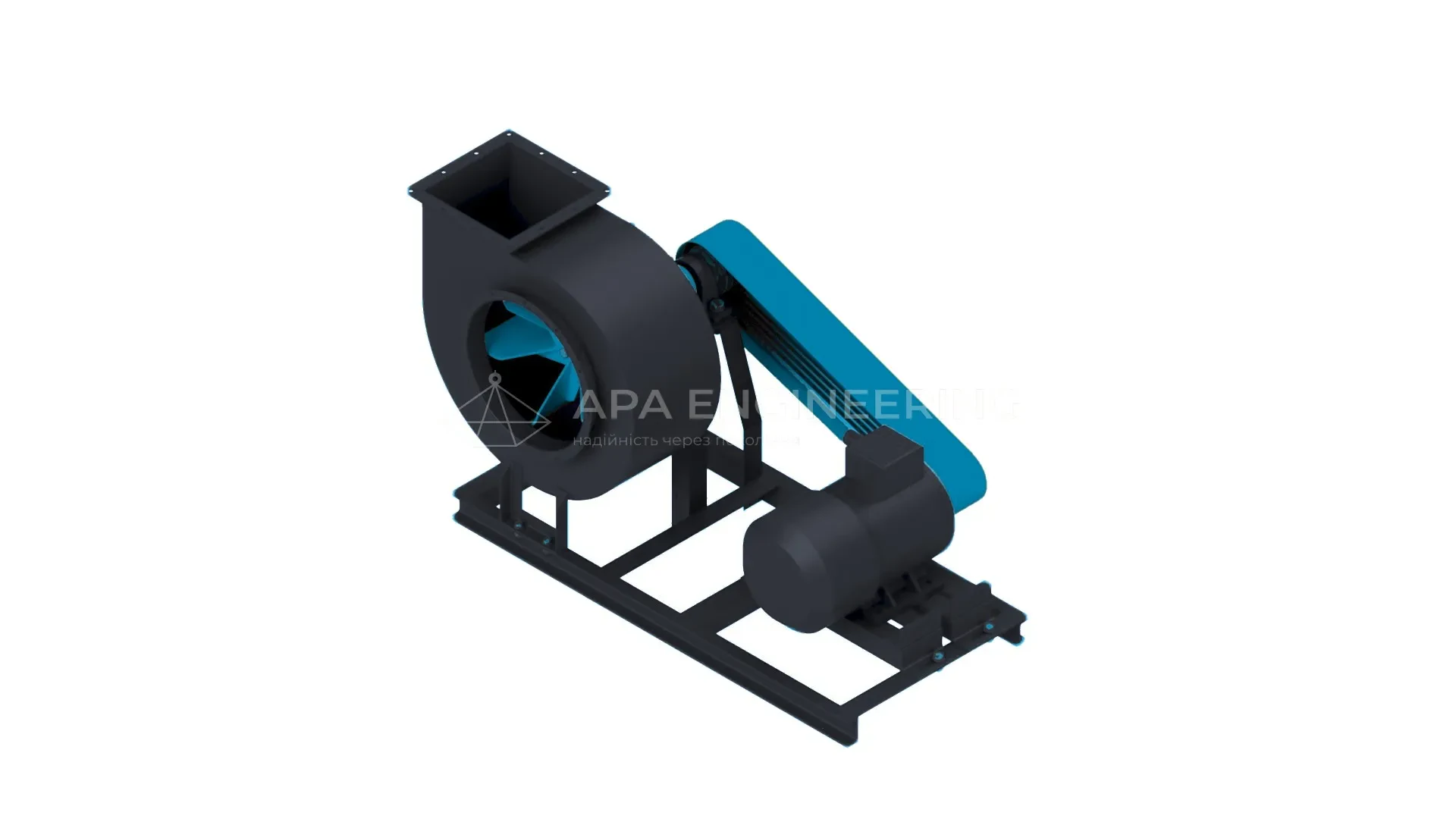

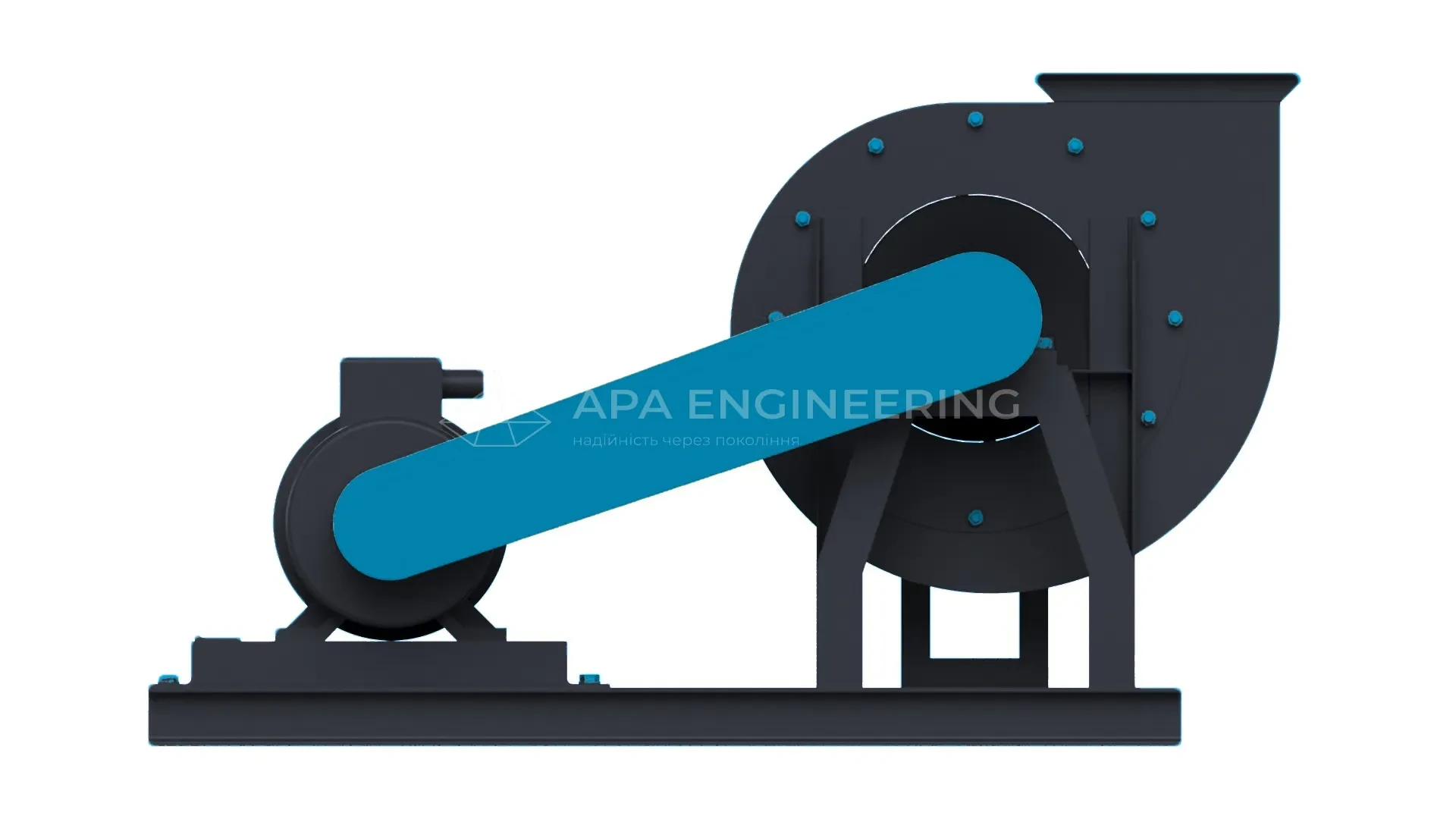

ВЦП 7-40 (Схема 5) №5 (5)
Варіанти комплектації електродвигуном
| Технічні параметри ВЦП 7-40 (Схема 5) №5, Виконання №5 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦП 7-40 (Схема 5) №5 (5) з ел.двигуном АИР100L4 4.00 кВт 1500 об./хв | 5000 | 875 | 1500 | 76 410,00 ₴ | ||
| ВЦП 7-40 (Схема 5) №5 (5) з ел.двигуном 5.50 кВт 1500 об./хв | 5600 | 1700 | 1500 | 80 543,00 ₴ | ||
| ВЦП 7-40 (Схема 5) №5 (5) з ел.двигуном 7.50 кВт 1500 об./хв | 7600 | 1450 | 1500 | 86 618,00 ₴ | ||
| ВЦП 7-40 (Схема 5) №5 (5) з ел.двигуном АД132М4 11.00 кВт 1500 об./хв | 7200 | 2700 | 1500 | 89 388,00 ₴ | ||
| ВЦП 7-40 (Схема 5) №5 (5) з ел.двигуном АД160S4 15.00 кВт 1500 об./хв | 9000 | 2250 | 1500 | 98 871,00 ₴ | ||
| ВЦП 7-40 (Схема 5) №5 (5) з ел.двигуном 18.50 кВт 1500 об./хв | — | — | 1500 | 102 699,00 ₴ | ||
| Технічні параметри ВЦП 7-40 (Схема 5) №5 (5) | |
|---|---|
| ВЦП 7-40 (Схема 5) №5 (5) з ел.двигуном АИР100L4 4.00 кВт 1500 об./хв | |
| Артикул | ВЦП740544-5 |
| Продуктивність | 5000 |
| Тиск | 875 |
| Об./хв | 1500 |
| Ціна |
76 410,00 ₴
|
| ВЦП 7-40 (Схема 5) №5 (5) з ел.двигуном 5.50 кВт 1500 об./хв | |
| Артикул | ВЦП7405554-5 |
| Продуктивність | 5600 |
| Тиск | 1700 |
| Об./хв | 1500 |
| Ціна |
80 543,00 ₴
|
| ВЦП 7-40 (Схема 5) №5 (5) з ел.двигуном 7.50 кВт 1500 об./хв | |
| Артикул | ВЦП7405754-5 |
| Продуктивність | 7600 |
| Тиск | 1450 |
| Об./хв | 1500 |
| Ціна |
86 618,00 ₴
|
| ВЦП 7-40 (Схема 5) №5 (5) з ел.двигуном АД132М4 11.00 кВт 1500 об./хв | |
| Артикул | ВЦП7405114-5 |
| Продуктивність | 7200 |
| Тиск | 2700 |
| Об./хв | 1500 |
| Ціна |
89 388,00 ₴
|
| ВЦП 7-40 (Схема 5) №5 (5) з ел.двигуном АД160S4 15.00 кВт 1500 об./хв | |
| Артикул | ВЦП7405154-5 |
| Продуктивність | 9000 |
| Тиск | 2250 |
| Об./хв | 1500 |
| Ціна |
98 871,00 ₴
|
| ВЦП 7-40 (Схема 5) №5 (5) з ел.двигуном 18.50 кВт 1500 об./хв | |
| Артикул | ВЦП74051854-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1500 |
| Ціна |
102 699,00 ₴
|
Характеристики ВЦП 7-40 (Схема 5) №5 (5)
Пиловий відцентровий вентилятор ВЦП 7-40 (ВРП 7-40) розроблений для роботи з повітряними та газовими потоками, нагрітими не більше ніж до +80°С. Агрегат належить до категорії односторонніх всмоктувальних машин і здатний працювати із середовищем, у якому вміст механічних твердих часток сягає 300 г/м³, за умови відсутності клейких та волокнистих включень. Модель виконання 5 передбачає з'єднання з приводом за допомогою муфти або клинопасової передачі. Конструктивною перевагою всього модельного ряду ВЦП 7-40 є можливість регулювання кута повороту равликового корпусу, що значно полегшує процес встановлення вентилятора та під'єднання повітроводів. Для виготовлення використовуються вуглецева та корозійностійка сталь, а також сплави на основі алюмінію та комбінації різних металів.
Характеристики пилового вентилятора ВЦП 7-40 №5
Основні характеристики
- вентилятор пиловий центробіжний (радіальний);
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - фарбування вентилятора - порошкове;
- можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- виконання 5 (привід через клино-ремінну передачу);
- комплектація електродвигунами потужністю 4 ... 18,5 кВт;
- напруга мережі 380 В;
- діаметр робочого колеса 500 мм;
- кількість лопаток робочого колеса 6 шт.;
- лопатки загнуті вперед;
- температура робочого середовища до 80°С;
- гарантія 2 роки.
Застосування та аналоги пилового вентилятора ВЦП 7-40 №5
ВЦП 7-40-5 на заводі АПА ІНЖИНІРИНГ виготовляється у відповідності з умовами ТУ У 29.2-36342124-01-2017. Застосовується як вентилятор для стружки, тирси, лушпиння, пилу для транспортування в системи очищення/відділення дрібно- і крупнодисперсних складових пило-газо-повітряної суміші.
Найбільш розповсюджені моделі серед виробників вентиляційного обладнання в Україні:
- ВЦП 7-40 №5 (ВЦП 7-40-5)
- ВРП 140-40 №5 (ВРП 140-40-5)
Напрям обертання вентилятора ВЦП 7-40 №5 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦП 7-40 №5 (правий)
ЛІВ - ліве обертання вентилятора: ВЦП 7-40 №5 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦП 7-40 №5
Всі центробіжні вентилятори ВЦП 7-40 №5 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.
Технічні параметри ВЦП 7-40 №5 (ВРП 140-40-5)
| Пиловий вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВЦП 7-40 №5 | АІР100L4 | 4 | 1 500 | 3 950 | 2 000 | 187 | 1571×759×914 |
| АІР112М4 | 5,5 | 1 500 | 4 500 | 2 100 | 195 | ||
| АІР132S4 | 7,5 | 1 500 | 6 000 | 2 200 | 202 | ||
| АІР132М2 | 11 | 3 000 | 7 000 | 3 000 | 204 | ||
| АІР160S2 | 15 | 3 000 | 8 900 | 2 600 | 266 | ||
| АІР160М2 | 18,5 | 3 000 | 12 000 | 1 600 | 280 | ||
Конструктивні особливості ВЦП 7-40 №5
Вузли вентилятора ВЦП 7-40 №5
- Корпус вентилятора ВЦП 7-40 №5 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ГОСТ 10616-90. Кількість кутів повороту корпусу відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу. Для забезпечення гарантійних умов на вентилятор кут повороту улітки виставляється на заводі. Він може бути як стандартно кратним 45° чи 22,5°, так і будь-яким згідно побажань замовника.
- Робоче колесо (крильчатка) Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується на проміжний вал.
- Підшипниковий вузол Складається із проміжного вала і двох підшипників, на яких вал обертається. Використовуються підшипники - SNR, Франція. Відрізняються високою надійністю і довговічністю. Використовуються замість давно застарілих і непрактичних масляних ванн.
- Клино-ремінна передача Складається із клинових ременів, ведучого і веденого шківів. Передає крутний момент з вала електродвигуна на проміжний вал вентилятора.
- Електродвигун АІР для улітки ВЦП 7-40 №5 схема 5 Електродвигун встановлюється на полозках на станині. Полозки дозволяють регулювати натяг ременів зміною позиції двигуна. Для комплектації ВЦП 7-40-5 по схемі виконання №5 підходять двигуни потужністю від 4 до 7,5 кВт з частотою обертання 1500 об/хв і двигуни від 11 та 18,5 кВт з частотою 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама) Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦП 7-40 5
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь Корозійностійке виконання. Використовується у випадках, коли пиловий вентилятор працює в умовах з підвищеною агресивністю робочого середовища.
- Різнорідні метали Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.
- Алюмінієві сплави Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Пиловий вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Конструктивне виконання вентилятора ВЦП 7-40 №5
Пиловик ВЦП 7-40 №5 виконаний по схемі №5 і конструктивно влаштований так, що передача крутного моменту від електродвигуна на робоче колесо вентилятора здійснюється через клино-ремінну передачу і підшипниковий вузол SNR.
Що дає 5-та схема:
- підбираючи розміри шківів можна корегувати передаточне число, і як наслідок - частоту обертання робочого колеса і продуктивність вентилятора;
- клинові ремені сприяють "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна, що особливо актуально у випадку раптового виходу з ладу одного з них.
Крильчатка вентилятора ВЦП 7-40 №5 (робоче колесо)
Крильчатка має 6 вперед загнутих лопаток зміцнених ребрами жорсткості. Ребра запобігають деформації лопаток, а також підсилюють їх кріплення до ступиці. Діаметр крильчатки 500 мм (D=1,0×Dн). Виготовлена крильчатка завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Виконання крильчатки
Габаритні та приєднувальні розміри пилового вентилятора ВЦП 7-40 №5
Креслення схеми виконання №5
Пиловий вентилятор ВЦП 7-40 №5 (схема 5) – ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Пиловий відцентровий вентилятор ВЦП 7-40 №5 – надійне та затребуване рішення для роботи із запиленими повітряними середовищами. Модель широко застосовується у промисловості для транспортування повітря з домішками пилу та інших твердих частинок. Висока якість виготовлення, оптимальна ціна, відповідність стандартам ДСТУ та перевірена випробуваннями надійність роблять вентилятори АПА ІНЖИНІРИНГ вибором професіоналів і постійних клієнтів.
Чому обирають ВЦП 7-40 від АПА ІНЖИНІРИНГ:
Електродвигуни преміальної якості;
Ідеально відбалансовані робочі колеса;
Мінімальні зазори між вхідним патрубком і робочим колесом;
Покращені показники продуктивності та ККД;
Покриття порошково-полімерною фарбою;
Після випробувань – підтвердження Відділу Технічного Контролю (ВТК);
Поставляються з паспортом та докладною інструкцією для експлуатації, транспортування та зберігання;
Гарантія на 2 роки.
Серія ВЦП 7-40 №5 постачається як на внутрішній ринок України, так і на експорт – до країн Європи, СНД, Близького Сходу та Африки. Наші фахівці допомагають з оформленням митних документів і доставкою.
