ВВД №6.3
Варіанти комплектації електродвигуном
| Технічні параметри ВВД №6.3, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВВД №6.3 з ел.двигуном АИР100L4 4.00 кВт 1500 об./хв | 3400 | 1850 | 1500 | 31 304,00 ₴ | ||
| ВВД №6.3 з ел.двигуном 5.50 кВт 1500 об./хв | — | — | 1500 | 35 436,00 ₴ | ||
| ВВД №6.3 з ел.двигуном АД132М2 11.00 кВт 3000 об./хв | 5000 | 3400 | 3000 | 42 092,00 ₴ | ||
| Технічні параметри ВВД №6.3 | |
|---|---|
| ВВД №6.3 з ел.двигуном АИР100L4 4.00 кВт 1500 об./хв | |
| Артикул | ВВД6344 |
| Продуктивність | 3400 |
| Тиск | 1850 |
| Об./хв | 1500 |
| Ціна |
31 304,00 ₴
|
| ВВД №6.3 з ел.двигуном 5.50 кВт 1500 об./хв | |
| Артикул | ВВД63554 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1500 |
| Ціна |
35 436,00 ₴
|
| ВВД №6.3 з ел.двигуном АД132М2 11.00 кВт 3000 об./хв | |
| Артикул | ВВД63112 |
| Продуктивність | 5000 |
| Тиск | 3400 |
| Об./хв | 3000 |
| Ціна |
42 092,00 ₴
|
Характеристики ВВД №6.3
Дутьовий вентилятор високого тиску ВВД — центробіжний (радіальний) апарат, спроектований для нагнітання повітря в промислові паливні камери, котельні агрегати, печі та інше обладнання, що потребує повітряного живлення під значним тиском. Транспортує чисте повітря або газоповітряні суміші температурою до 200°С за відсутності агресивних компонентів, клейких і волокнистих домішок, із вмістом механічних частинок до 100 мг/м³. Зварний корпус виконано з листового металу. Радіальне розташування лопаток робочого колеса забезпечує створення високого тиску.

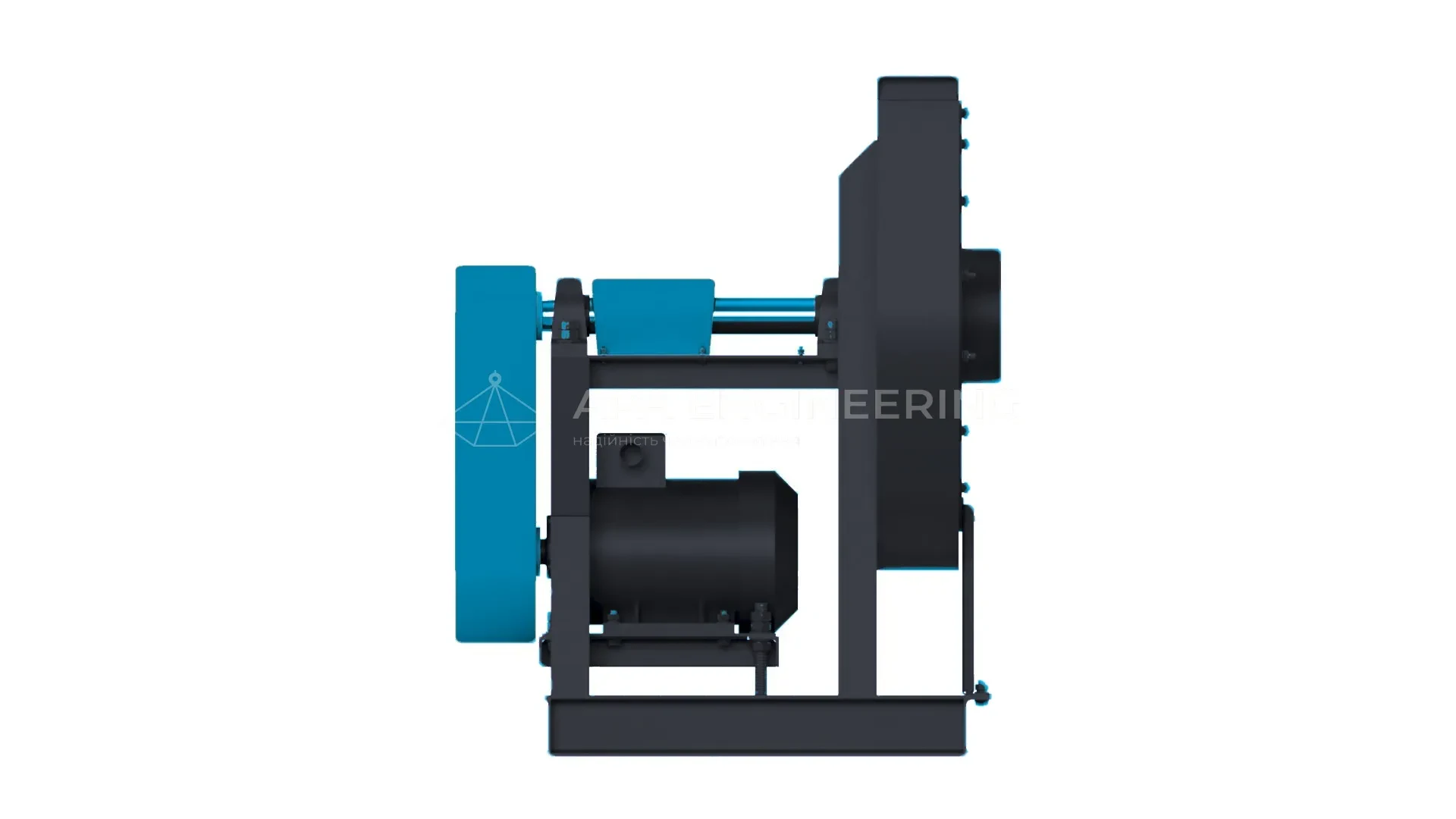

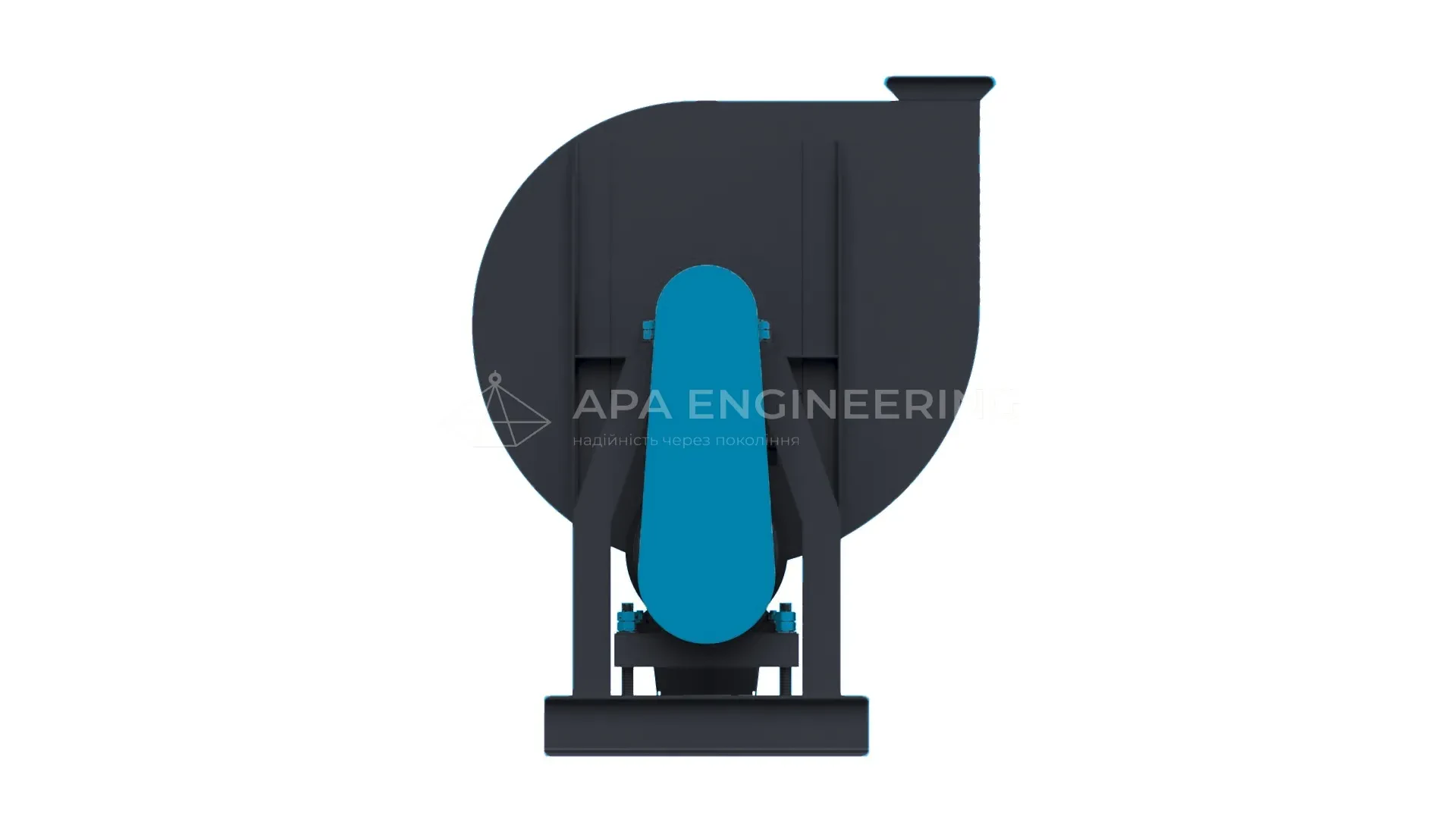

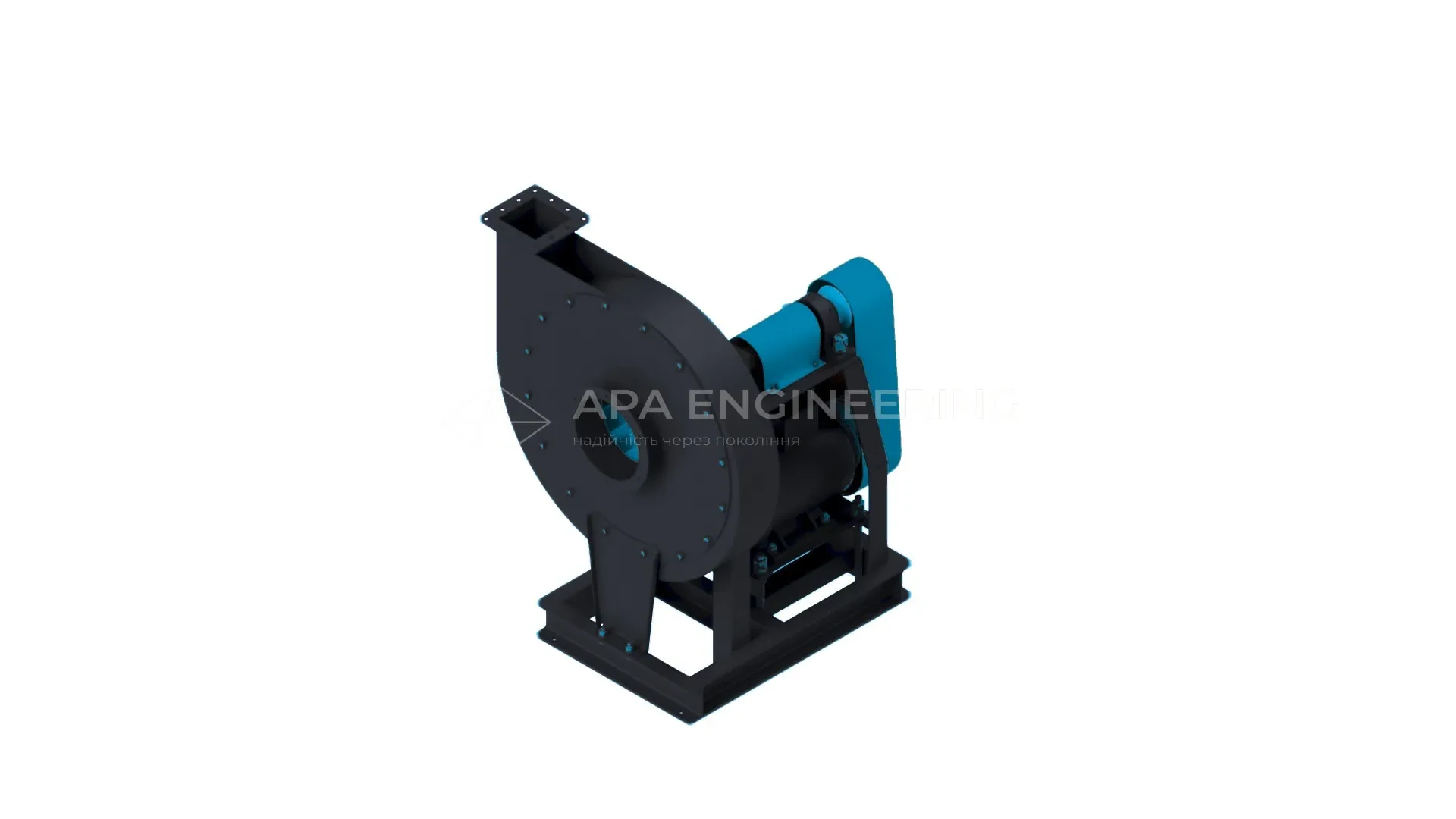

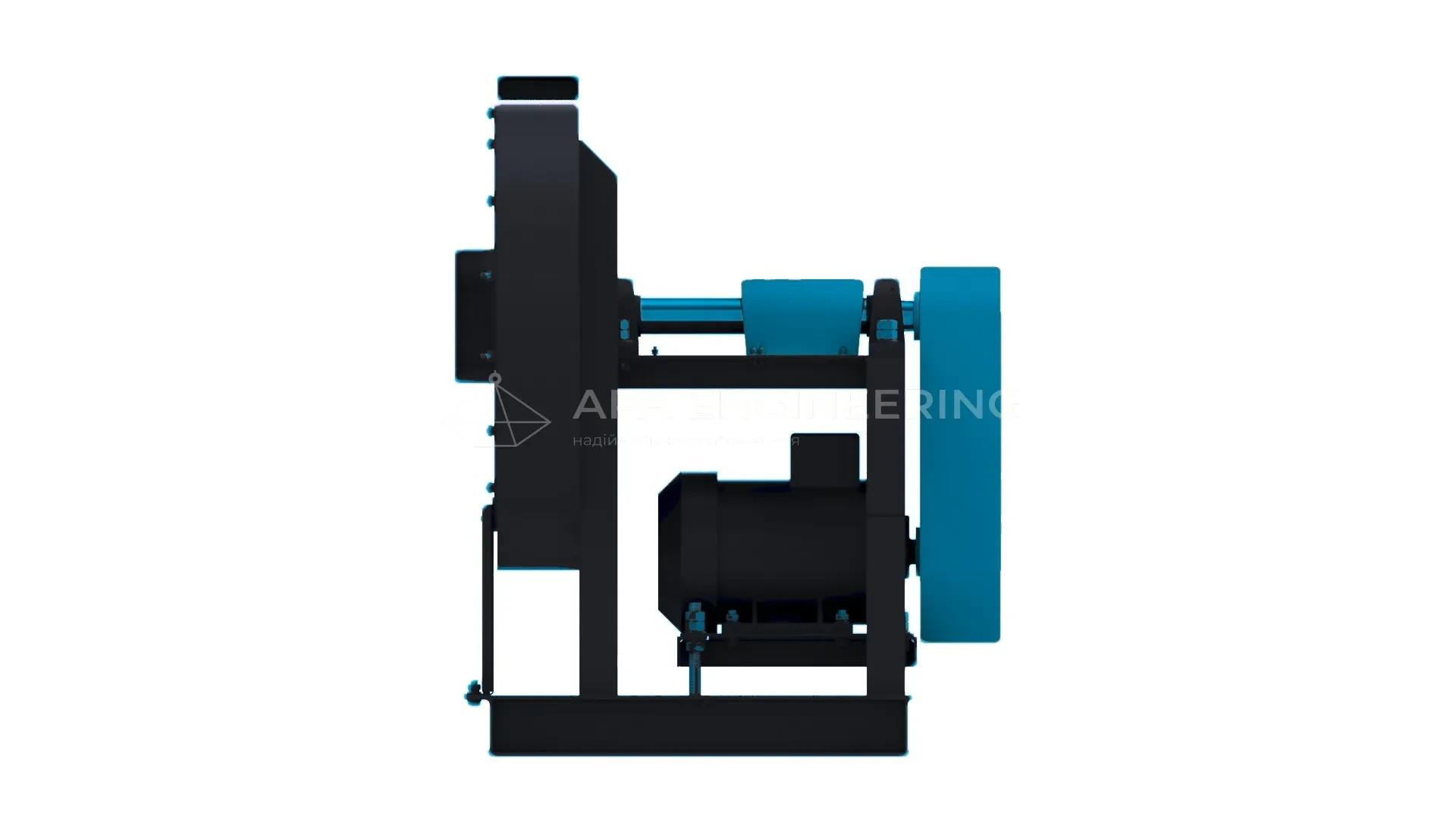

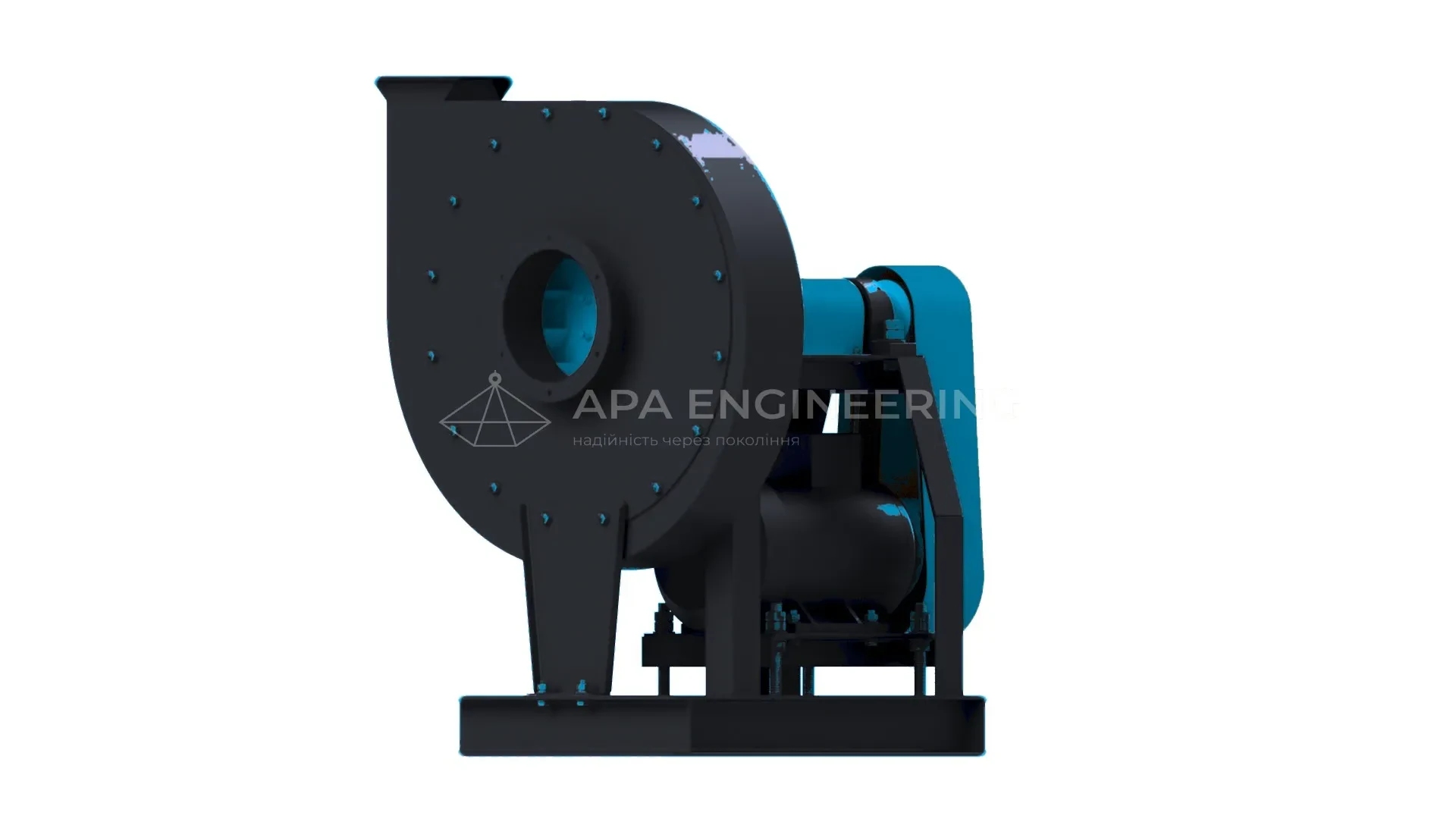

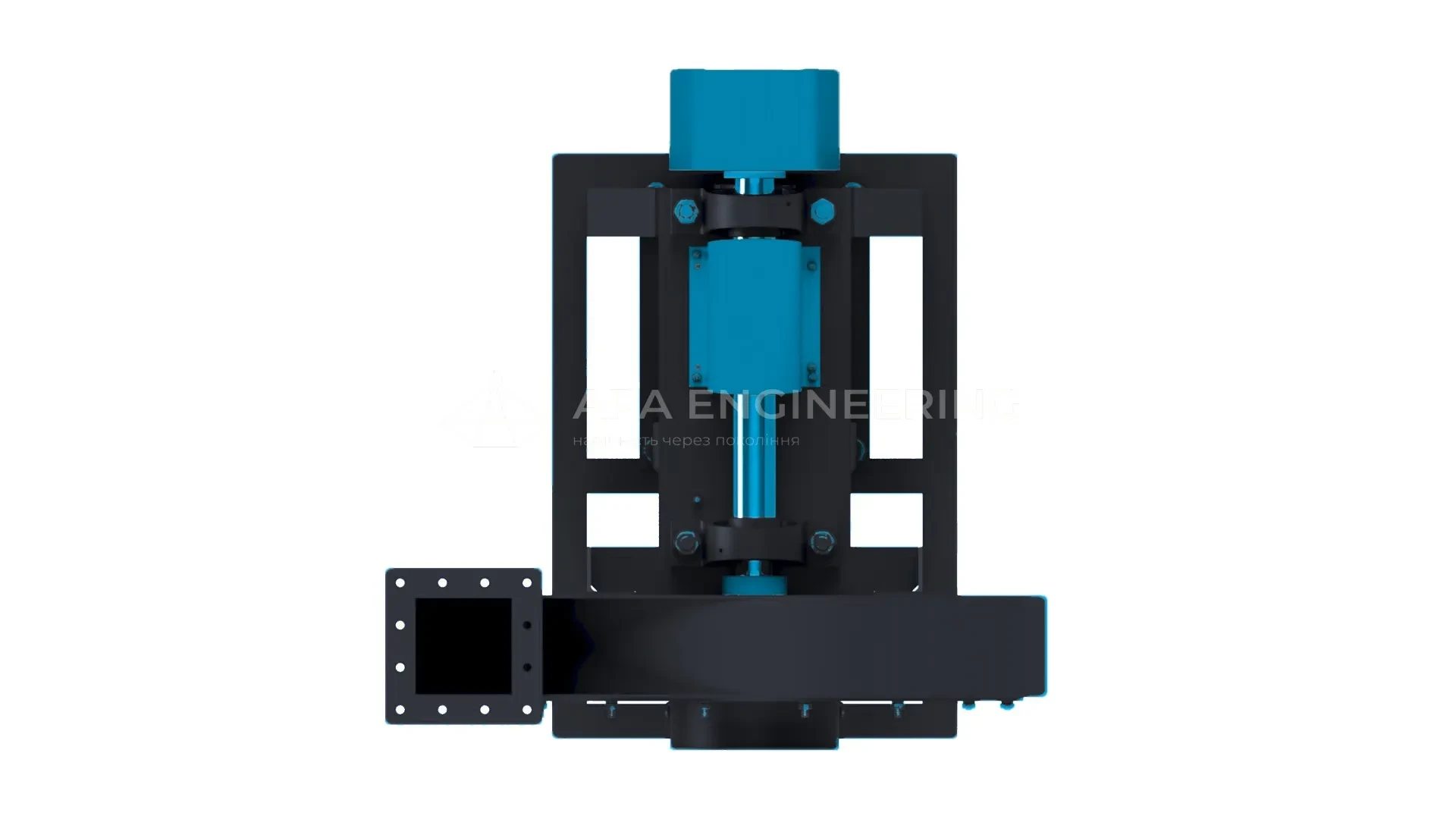

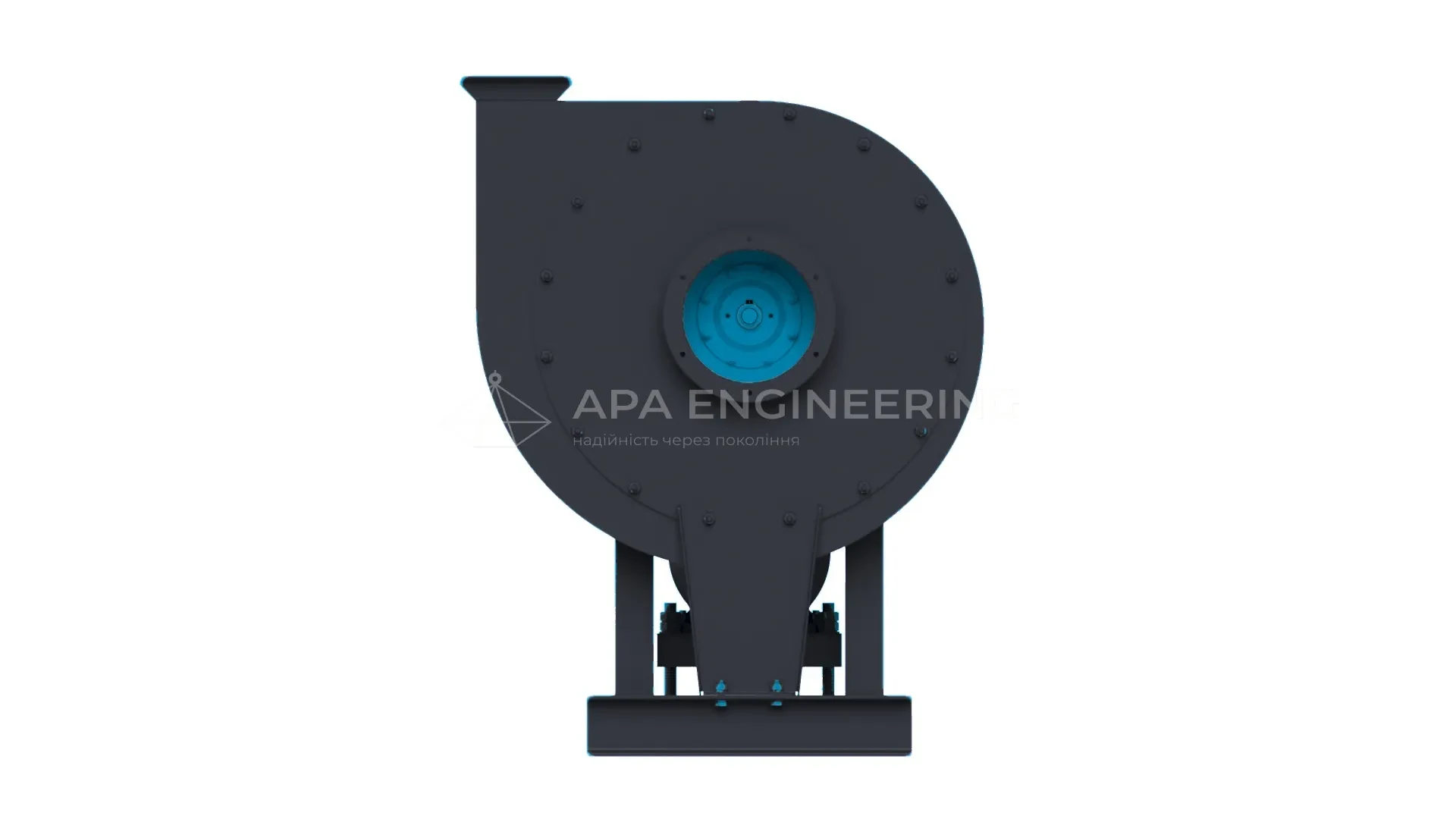

Огляд радіального вентилятора ВВД №6,3
Основні дані
- вентилятор центробіжний (радіальний) високого тиску;
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - кут повороту корпусу улітки - кратний 45° (виставляється на заводі);
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 3 ... 30 кВт;
- діаметр робочого колеса 630 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- продуктивність 1850 ... 6750 м³/час;
- робочий тиск 2200 ... 10200 Па;
- температура робочого середовища до 80°С;
- напруга мережі 380 В.
Застосування і аналоги центробіжних вентиляторів ВВД №6,3
ВВД №6,3 належать до серії центробіжних вентиляторів з високим тиском. Його застосовують:
- в системах вентиляції, кондиціонування і опалення приміщень, якщо повітря потрібно подавати через велику протяжність/складність повітряних каналів;
- в технологічних процесах (подача повітря в печі, вагранки та інше);
- в установках пневмотранспорту ежекційного типу.
На заводі АПА Інжиніринг даний вентилятор виготовляється у відповідності з ТУ У 29.2-36342124-01-2017 на сучасному обладнанні і з застосуванням нових технологій. Він відповідає усім відповідним стандартам ДСТУ (ГОСТ). По технічним параметрам ВВД-6,3 виробництва АПА Інжиніринг являється більш досконалим і ефективним ніж аналоги, що робились і досі робляться на деяких заводах в Україні.
Найбільш поширені варіанти назв моделі серед виробників вентиляційного обладнання України:
- ВВД №6,3 (ВВД 6,3, ВВД-6,3, ВВД6,3)
- ВР 154-21-6,3 (ВР154-21-6,3, ВР 154 21 6,3)
- ВР 160-18-6,3 (ВР160-18-6,3, ВР 160 18 6,3)
Напрям обертання вентилятора ВВД №6,3 та кути повороту корпусу улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВВД №6,3 (правий)
ЛІВ - ліве обертання вентилятора: ВВД №6,3 (лівий)
0°...315° - кут повороту корпусу вентилятора
Як визначити напрямок обертання
Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпусу ВВД №6,3
Центробіжні вентилятори ВВД-6,3 можуть бути виготовлені з будь-яким кутом повороту улітки. Це дозволяє суттєво спростити монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Стандартні кути повороту улітки: 0°, 45°, 90°, 135°, 180°, 225°, 270° та 315°.
Як правило, не рекомендується змінювати кут повороту корпусу вентилятора своїми силами, оскільки буде порушене балансування робочого колеса. У процесі збирання вентилятора на заводі улітку виставляють під необхідним кутом з наступним динамічним балансуванням робочого колеса на валу електродвигуна.
Технічні параметри ВВД №6,3
| Відцентровий вентилятор | Виконання | Електродвигун | Параметри вентилятора в рабочій зоні | Повна маса | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | |||
| ВВД №6,3 | Схема 1 | АІР100S4 | 3 | 1 500 | 1 850 | 2 200 | 158 |
| Схема 1 | АІР100L4 | 4 | 1 500 | 2 000 | 2 400 | 174 | |
| Схема 1 | АІР160М2 | 18,5 | 3 000 | 5 000 | 10 200 | 267 | |
| Схема 1 | АІР180S2 | 22 | 3 000 | 5 800 | 10 000 | 287 | |
| Схема 1 | АІР180М2 | 30 | 3 000 | 6 750 | 9 240 | 307 | |
Конструктивні особливості ВВД №6,3
Вузли вентилятора ВВД №6,3
- Корпус вентилятора ВВД №6,3 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Згідно ГОСТ 10616-90 улітка вентилятора на заводі може бути виставлена під будь-яким кутом кратним 45° (або іншим, який побажає замовник).
- Робоче колесо вентилятора ВВД №6,3 Рабоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 12 загнутих назад лопаток. Динамічно збалансоване. Діаметр робочого колеса 630 мм (D=1,0×Dн). Бувають модифікації з більшим і меньшим діаметром на 5% і 10% (D=0,9×Dн, D=0,95×Dн, D=1,05×Dн, D=1,1×Dн), але виготовляються тільки під замовлення.
- Електродвигун АІР для улітки ВВД №6,3 Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВВТ 6,3 підходять двигуни потужністю 3 та 4 кВт з частотою обертання 1500 об/хв і двигуни від 18,5 до 30 кВт з частотою 3000 кВт. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама) Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВВД №6,3
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.
- Різнорідні метали Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші.
- Алюмінієві сплави Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Радіальний вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Конструктивне виконання вентилятора ВВД №6,3
Для витяжки ВВД №6,3 передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших промислових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Габаритні та приєднувальні розміри радіального вентилятора ВВД №6,3
Креслення схеми виконання №1
Відцентровий вентилятор високого тиску ВВД №6,3: потужність та надійність від заводу АПА Інжиніринг
Радіальні вентилятори високого тиску ВВД №6,3 виробляються в Україні на заводі АПА Інжиніринг. Кожен агрегат виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Всі вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
ВВД №6,3 використовується в системах, де необхідно створити високий тиск при відносно невеликих об'ємах переміщуваного повітря. Він ефективно застосовується для подачі повітря в вагранки, сушильні установки, печі та інші технологічні лінії промислових підприємств. Обладнання призначене для переміщення чистого повітря без липких, агресивних та волокнистих домішок.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити вентилятор можна напряму із заводу, без посередників, у роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна, бухгалтерська і юридична документація.
Вентилятори ВВД №6,3 завжди підтримуються у достатній кількості на складах, тому замовлення обробляються миттєво. Оформити покупку можна онлайн на нашому сайті dev.apa-engineering.com, за телефоном +380 (98) 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати професійну консультацію та допомогти з підбором обладнання.
АПА Інжиніринг пропонує вигідні умови за ціною, термінами поставки та оплатою, а для постійних клієнтів діють накопичувальні знижки на весь асортимент промислових вентиляторів.
Ми цінуємо Ваш вибір і прагнемо забезпечити найвищу якість вентиляційного обладнання.
