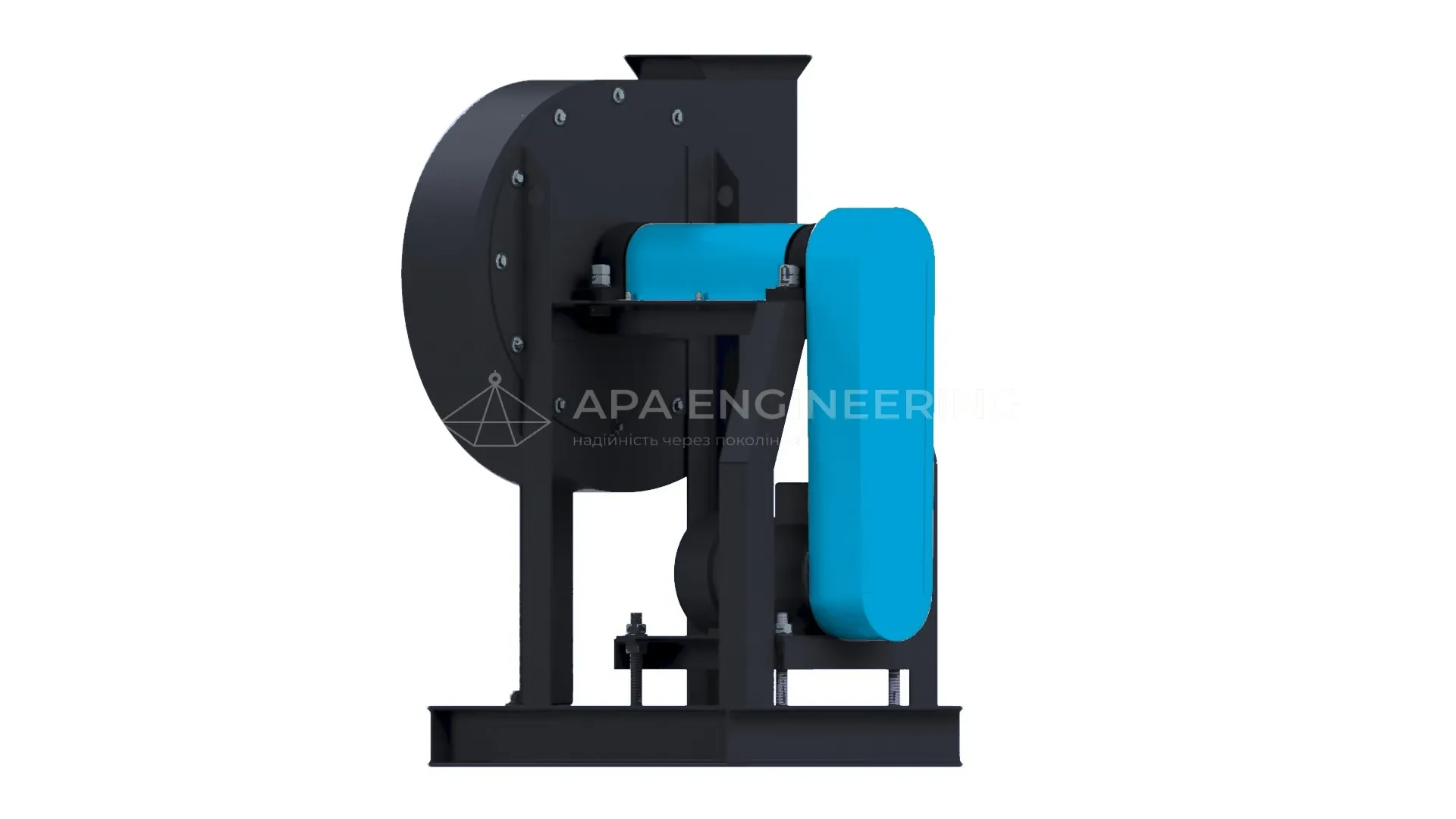

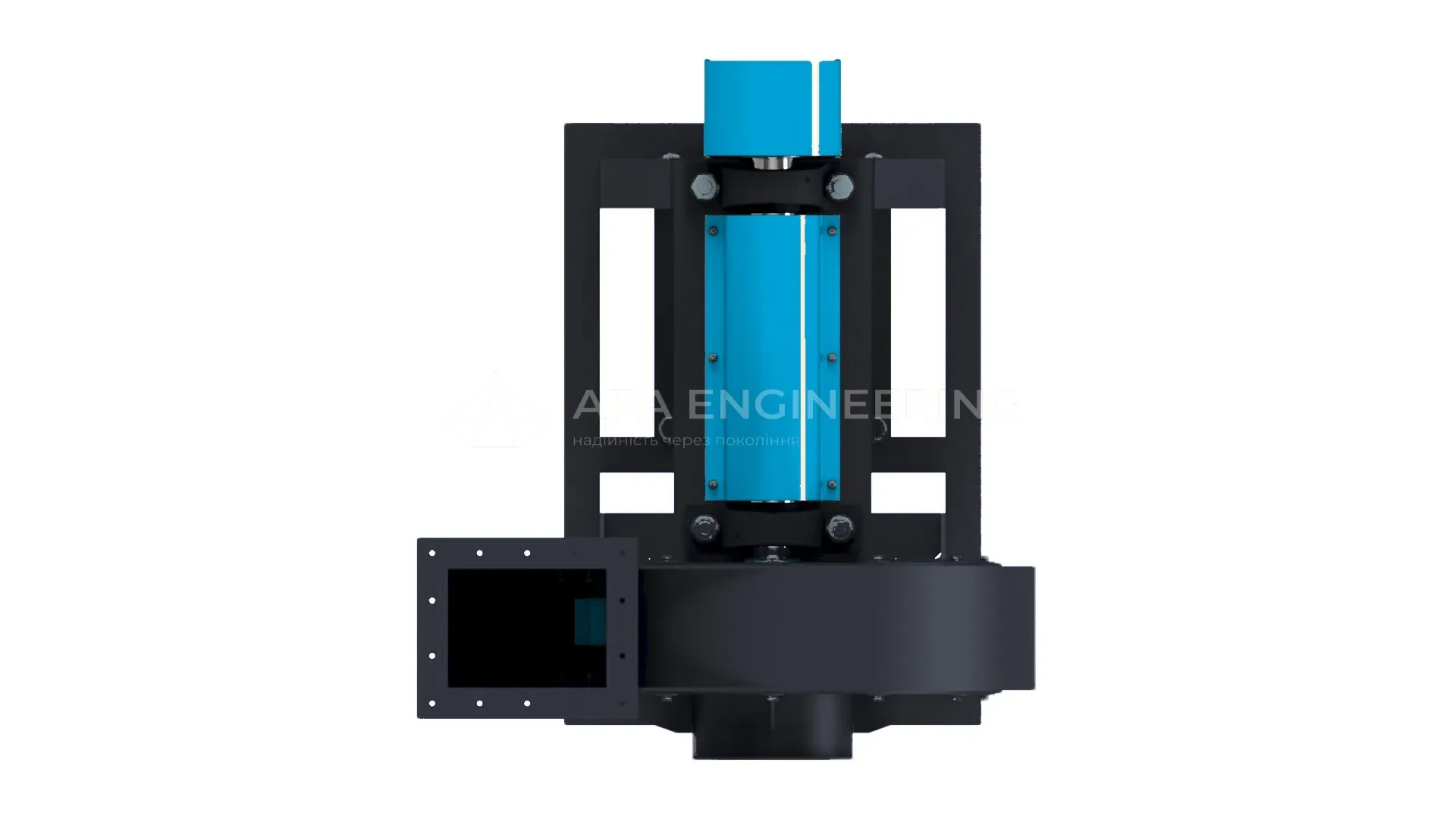

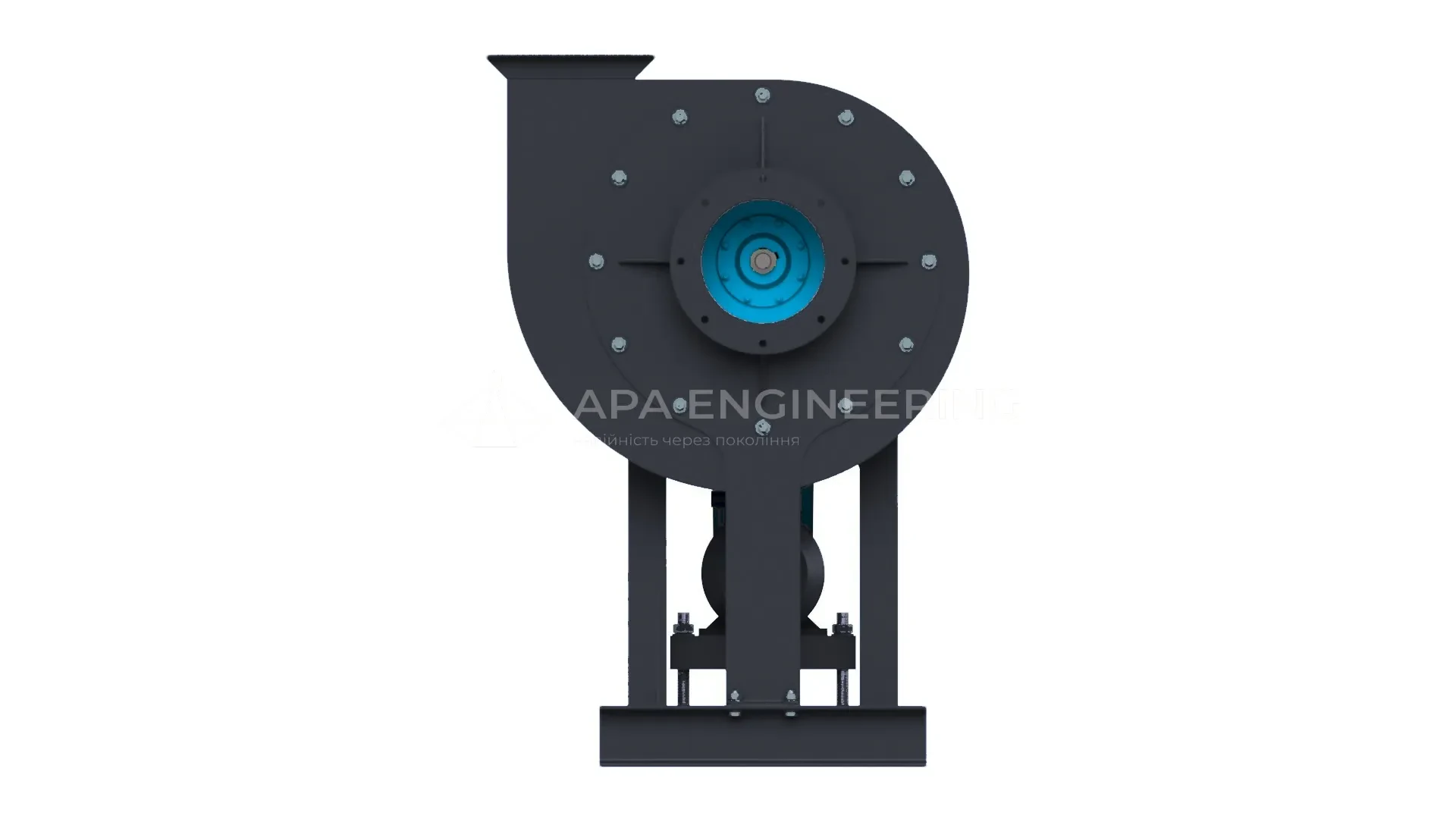

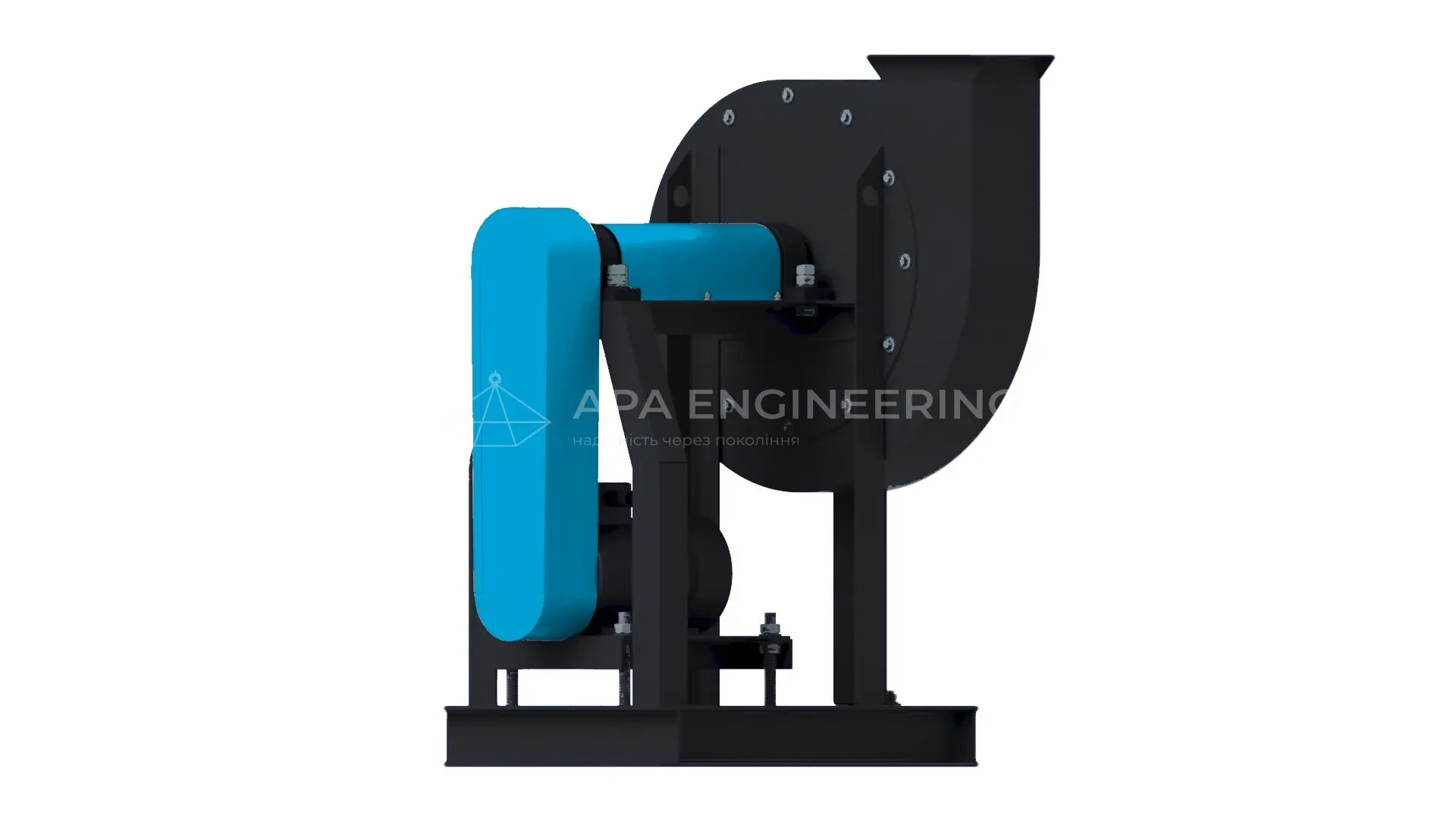

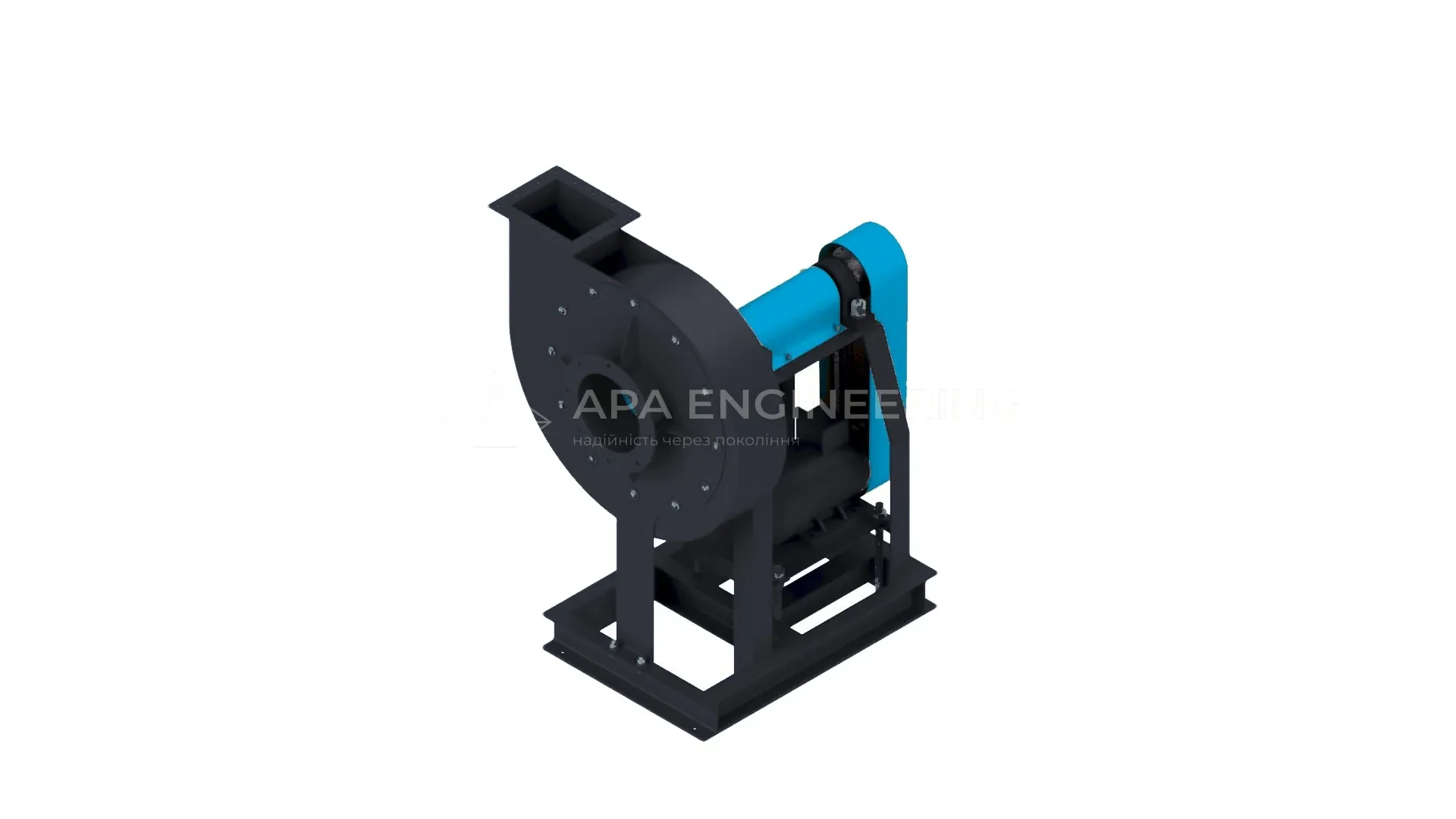

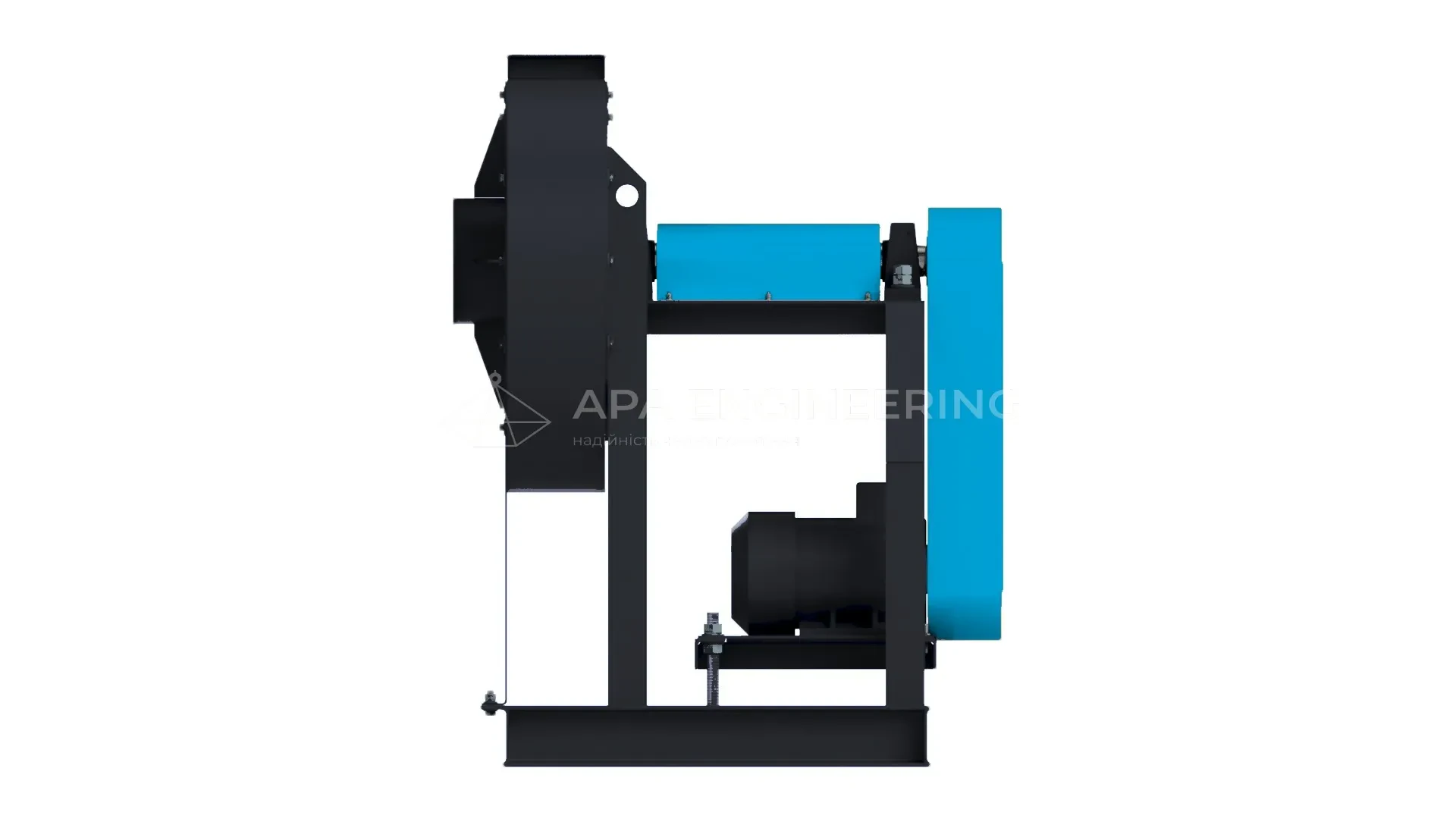

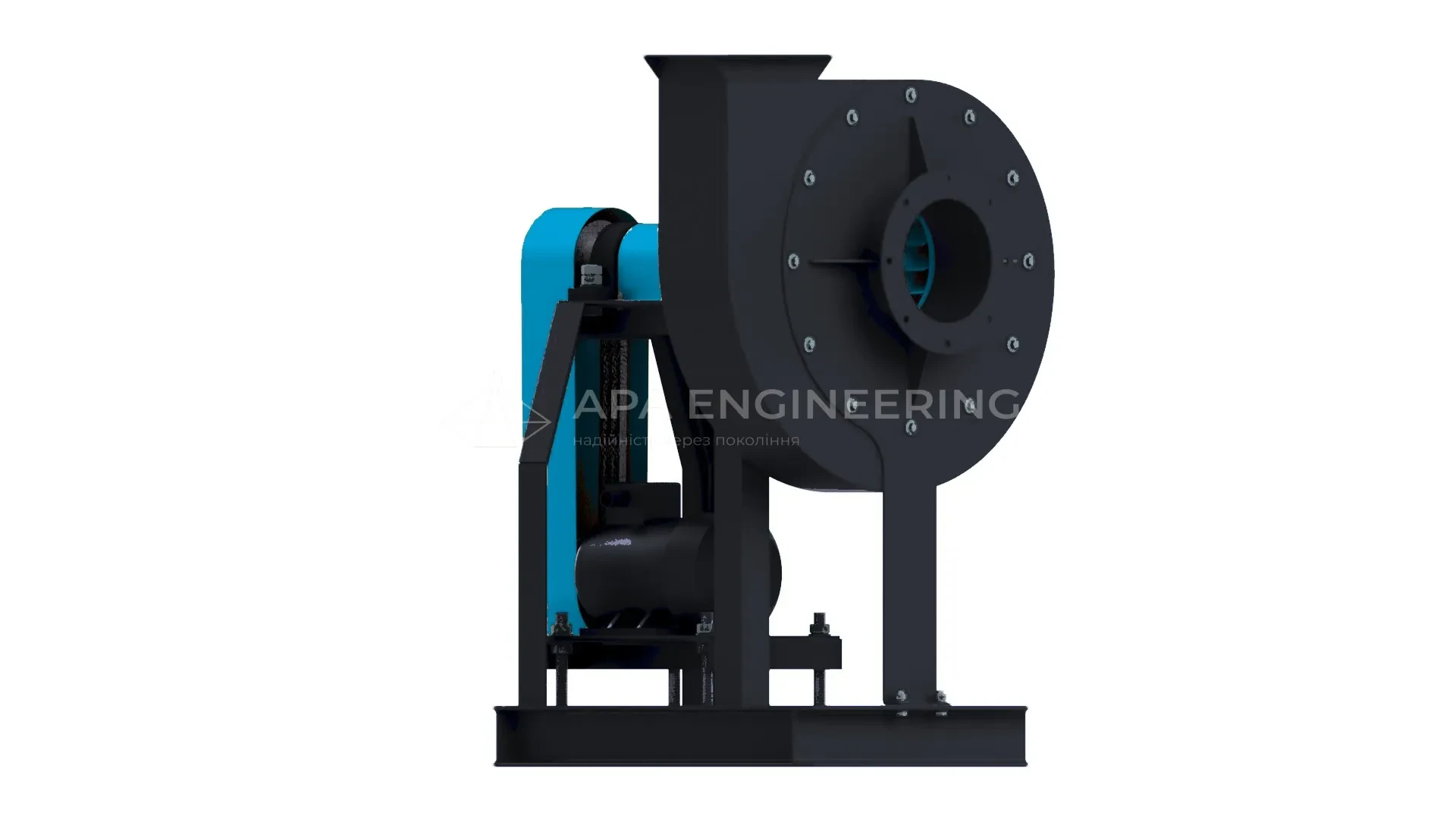

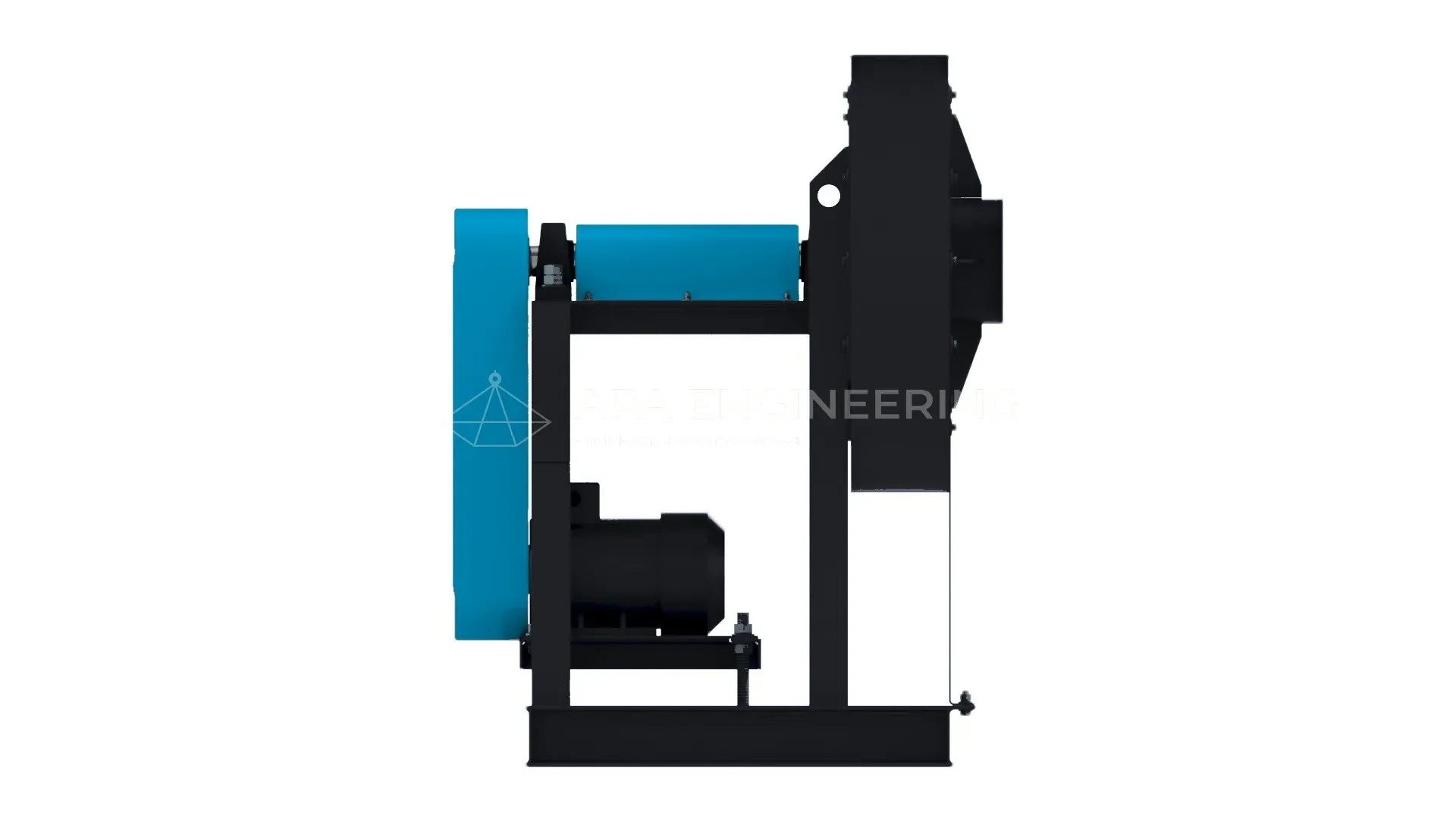

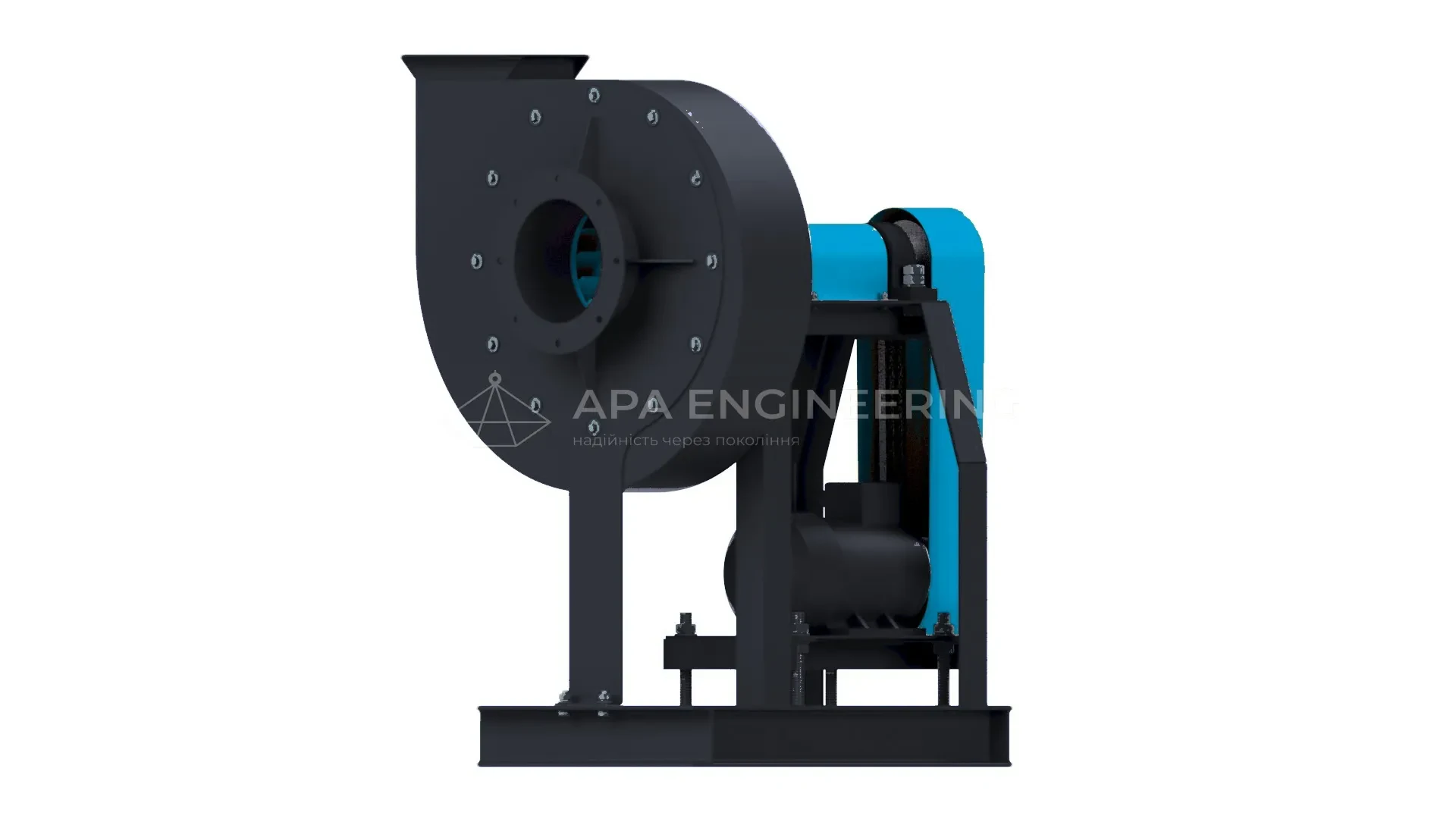

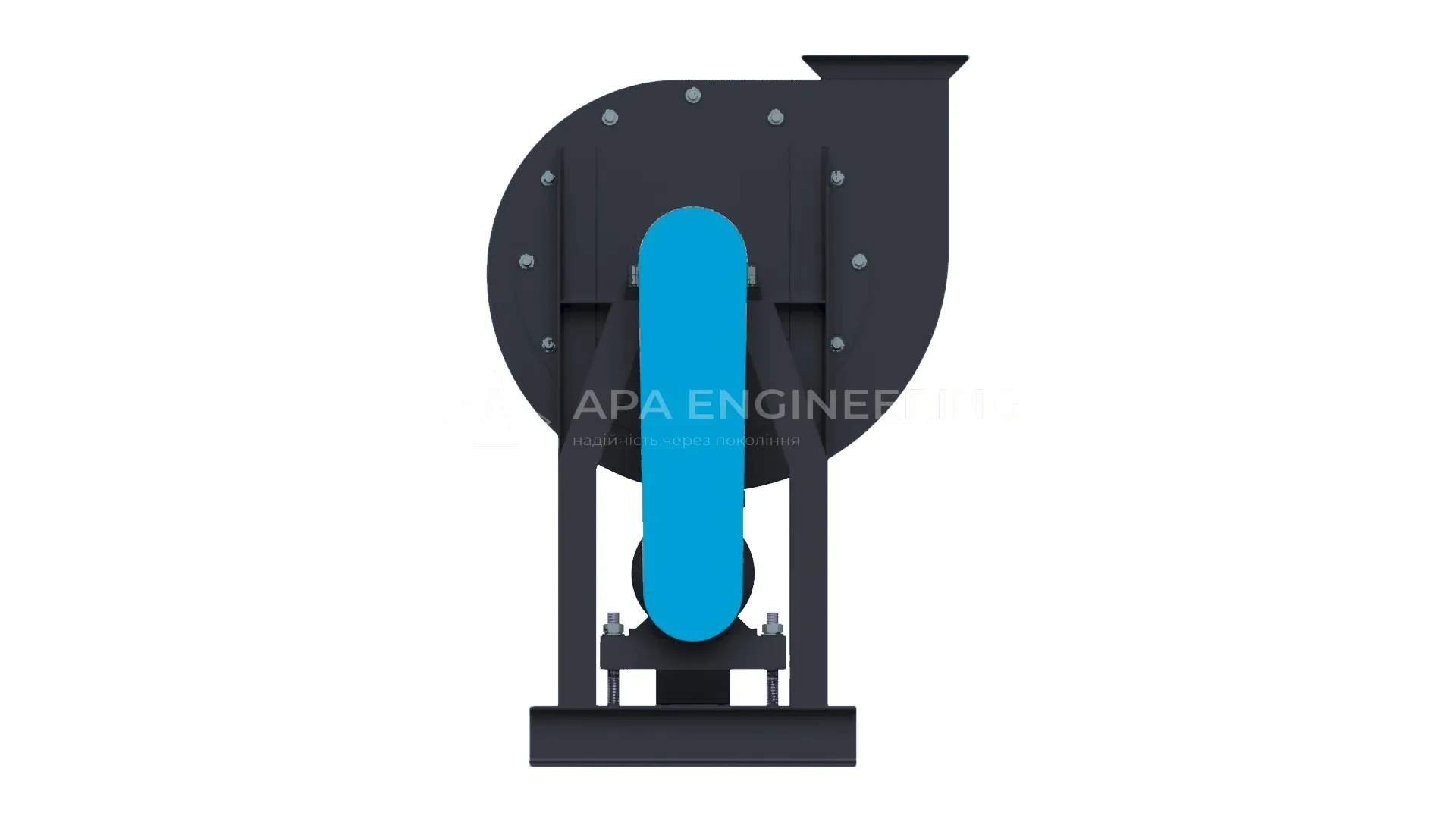

ВЦ 10-28 №5
Варіанти комплектації електродвигуном
| Технічні параметри ВЦ 10-28 №5, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 10-28 №5 з ел.двигуном 5.50 кВт 1500 об./хв | 6000 | 1430 | 1500 | 47 288,00 ₴ | ||
| ВЦ 10-28 №5 з ел.двигуном АД180М2 30.00 кВт 3000 об./хв | — | — | 3000 | 87 650,00 ₴ | ||
| ВЦ 10-28 №5 з ел.двигуном АД200М2 37.00 кВт 3000 об./хв | 9900 | 6800 | 3000 | 101 748,00 ₴ | ||
| Технічні параметри ВЦ 10-28 №5 | |
|---|---|
| ВЦ 10-28 №5 з ел.двигуном 5.50 кВт 1500 об./хв | |
| Артикул | ВЦ10285554 |
| Продуктивність | 6000 |
| Тиск | 1430 |
| Об./хв | 1500 |
| Ціна |
47 288,00 ₴
|
| ВЦ 10-28 №5 з ел.двигуном АД180М2 30.00 кВт 3000 об./хв | |
| Артикул | ВЦ10285302 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 3000 |
| Ціна |
87 650,00 ₴
|
| ВЦ 10-28 №5 з ел.двигуном АД200М2 37.00 кВт 3000 об./хв | |
| Артикул | ВЦ10285372 |
| Продуктивність | 9900 |
| Тиск | 6800 |
| Об./хв | 3000 |
| Ціна |
101 748,00 ₴
|
Характеристики ВЦ 10-28 №5
Радіальний (центробіжний) вентилятор середнього тиску ВЦ 10-28 створений для загальнопромислових потреб. Забезпечує переміщення повітряних потоків та неагресивних газоповітряних сумішей, температура яких не перевищує 80°С, без вмісту клейких і волокнистих матеріалів, а також за умови концентрації механічних домішок не більше 100 мг/м³. Конструкція належить до апаратів середнього тиску; робоче колесо оснащене лопатками радіального завершення. Виготовлення ведеться за нормами ГОСТ 10616-90. Корпусна частина являє собою спіральний кожух зі сталевого листа. Характерна особливість агрегату — здатність створювати значний напір за порівняно невеликих об'ємів переміщуваного повітря.
Характеристики центробіжного вентилятора ВЦ 10-28 №5
Основні характеристики
- вентилятор центробіжний (радіальний) середнього тиску;
- температура робочого середовища до 80°С;
- матеріал вуглецева сталь
(під замовлення - нержавіюча сталь, алюмінієві сплави, різнорідні метали); - фарбування вентилятора - порошкове;
- можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- діаметр робочого колеса 500 мм;
- кількість лопаток робочого колеса 48 шт.;
- лопатки загнуті вперед;
- виконання 1 (робоче колесо на валу електродвигуна);
- продуктивність 3450 ... 7000 м³/год;
- робочий тиск 1800 ... 7600 Па;
- комплектація електродвигунами потужністю 5,5 ... 37 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Застосування та аналоги ВЦ 10-28 №5
ВЦ 10-28-5 на заводі АПА ІНЖИНІРИНГ виготовляється у відповідності з ТУ У 29.2-36342124-01-2017. Відноситься до категорії вентиляторів середнього тиску, але робочі параметри у нього на стільки високі, що дозволяють використовувати:
- для подачі повітря у вагранки і печі;
- для подачі повітря у вентиляційні системи зернових елеваторів і глибоких шахт;
- для подачі повітря в установки пневмотранспорту ежекційного типу;
- для подачі повітря у промислові технологічні установки;
- у системах промислової вентиляції.
Основні вимоги до переміщуваного робочого середовища - температура не вище 80°С та вміст пилу не більше 100 мг/м³.
Самі поширені варіанти маркувань моделі серед виробників вентиляційного обладнання України:
- ВЦ 10-28 №5 (ВЦ 10-28-5)
- ВР 200-28-5 (ВР 200-28 №5)
Напрям обертання вентилятора ВЦ 10-28 №5 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 10-28 №5 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 10-28 №5 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦ 10-28 №5
Всі центробіжні вентилятори ВЦ 10-28 5 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° та 315°.
Технічні параметри ВЦ 10-28 №5 (ВР 200-28-5)
| Центробіжний вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Ширина × Висота × Довжина | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВЦ 10-28 №5 | АІР112М4 | 5,5 | 1 500 | 3 450 | 1 800 | 115 | 768×857×831 |
| АІР180М2 | 30 | 3 000 | 6 670 | 7 200 | 240 | ||
| АІР200М2 | 37 | 3 000 | 7 000 | 7 600 | 300 | ||
Конструктивні особливості ВЦ 10-28 №5
Вузли радіального вентилятора ВЦ 10-28 №5
- Корпус вентилятора ВЦ 10-28 №5 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ГОСТ 10616-90. Для забезпечення гарантійних умов на вентилятор кут повороту улітки виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким згідно побажань замовника.
- Робоче колесо Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна.
- Електродвигун АІР для улітки ВЦ 10-28 №5 схема 1 Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 10-28-5 підходять двигуни потужністю 5,5 кВт з частотою обертання 1500 об/хв і двигуни 30 та 37 кВт з частотою 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама) Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 10-28 5
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь (Стандартне виконання. Використовується в більшості випадків. Саме поширене).
- Нержавіюча сталь (Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища).
- Різнорідні метали (Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші).
- Алюмінієві сплави (Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Радіальний вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази).
Конструктивне виконання вентилятора ВЦ 10-28 №5
Для витяжки ВЦ 10-28-5 передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших промислових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Особливості робочого колеса вентилятора ВЦ 10-28 №5
Робоче колесо має діаметр 500 мм (D=1,0×Dн) і складається з 48 шт. вперед загнутих лопаток.
Виготовлене на заводі робоче колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри ВЦ 10-28 №5
Креслення схеми виконання №1
Відцентровий вентилятор ВЦ 10-28 №5: ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Радіальні вентилятори ВЦ 10-28 №5 виробляються в Україні на заводі АПА ІНЖИНІРИНГ. Кожен вентилятор виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, якісне порошкове фарбування. Вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
ВЦ 10-28 №5 використовується для дуттєвих та витяжних систем вентиляції на виробництвах і в промисловості. Вентилятор ефективно переміщує повітря без волокон та липких домішок, а широкий вибір технічних характеристик дозволяє підібрати модель під будь-які задачі.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити вентилятор можна напряму із заводу, без посередників, в роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна і юридична документація.
Вентилятори завжди підтримуються на складах, тому замовлення обробляється миттєво. Оформити покупку можна онлайн, за телефоном +380 98 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати консультацію та допомогти з підбором обладнання.
АПА ІНЖИНІРИНГ пропонує вигідні умови по ціні, термінах поставки та оплаті, а для постійних клієнтів діють накопичувальні знижки.
Ми цінуємо ваш вибір і прагнемо забезпечити найвищу якість вентиляційного обладнання.
