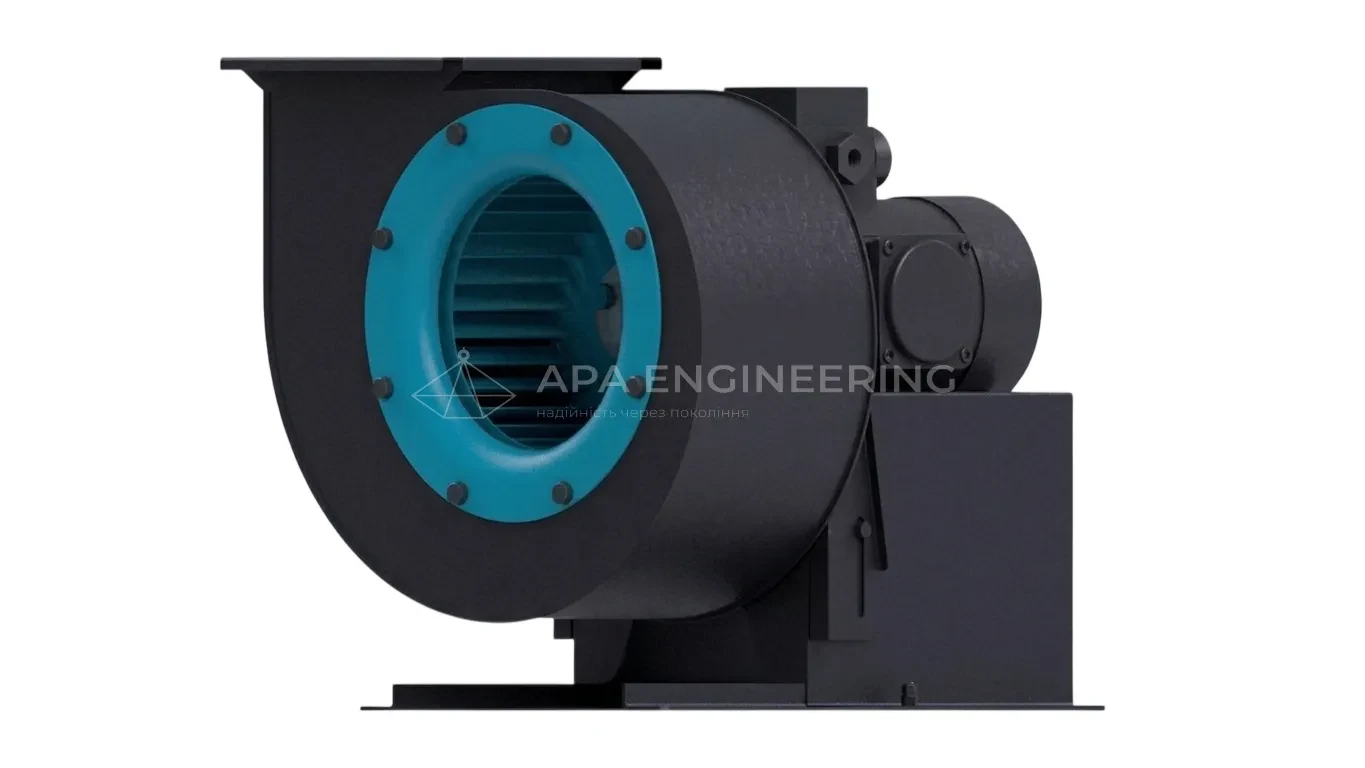

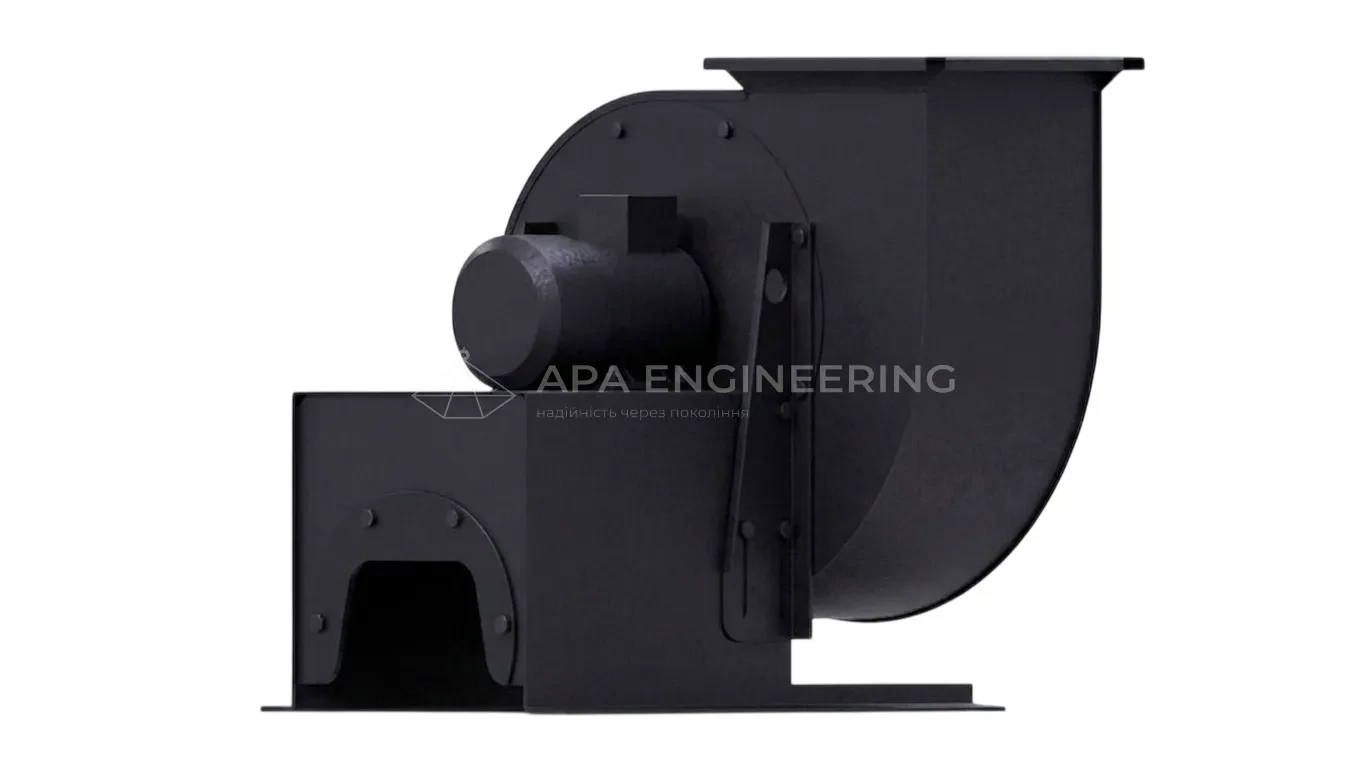

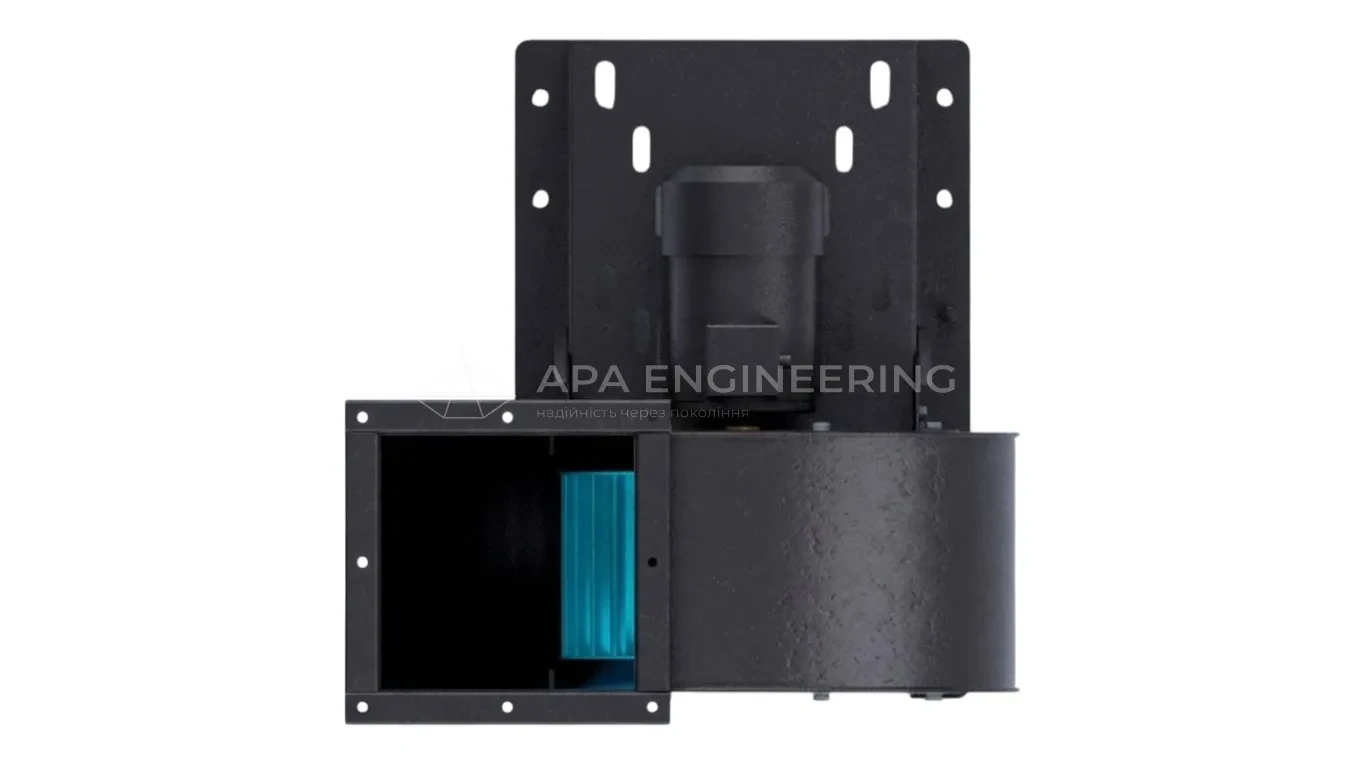

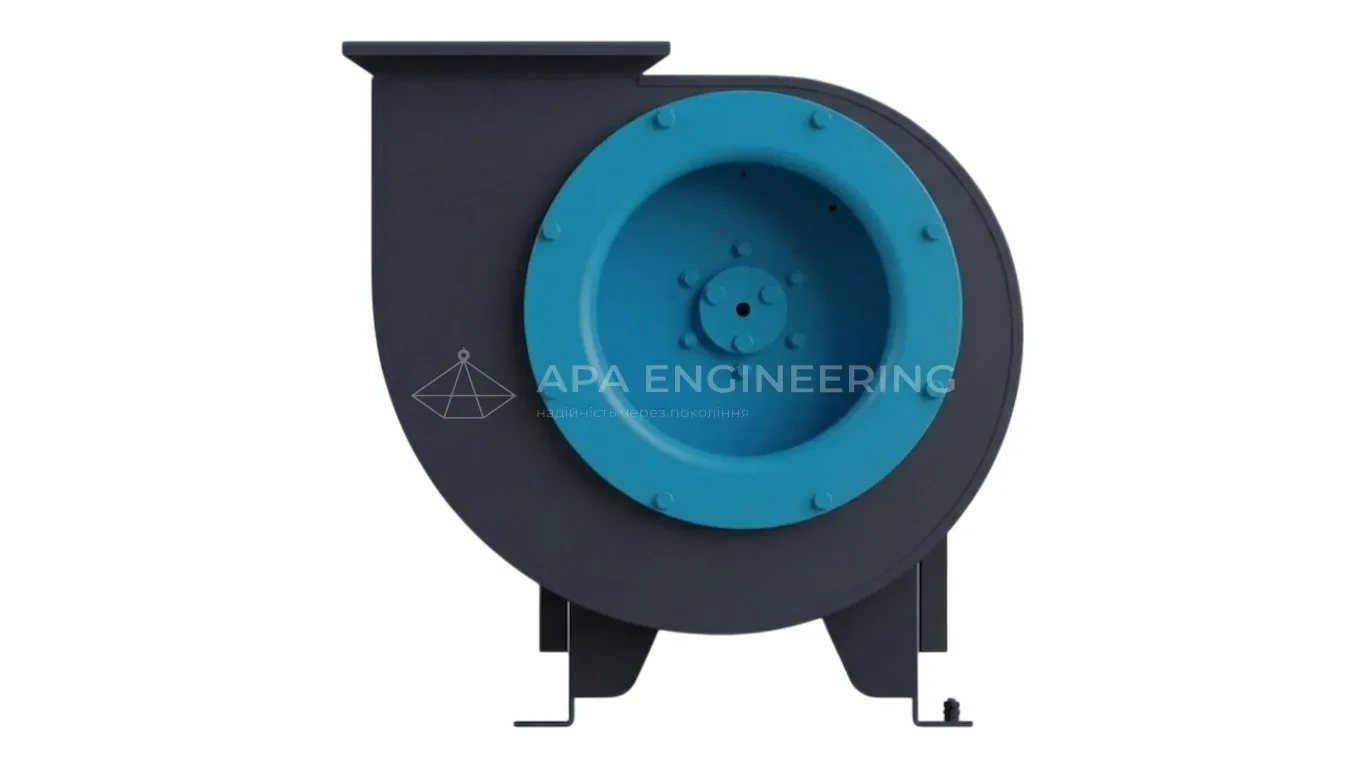

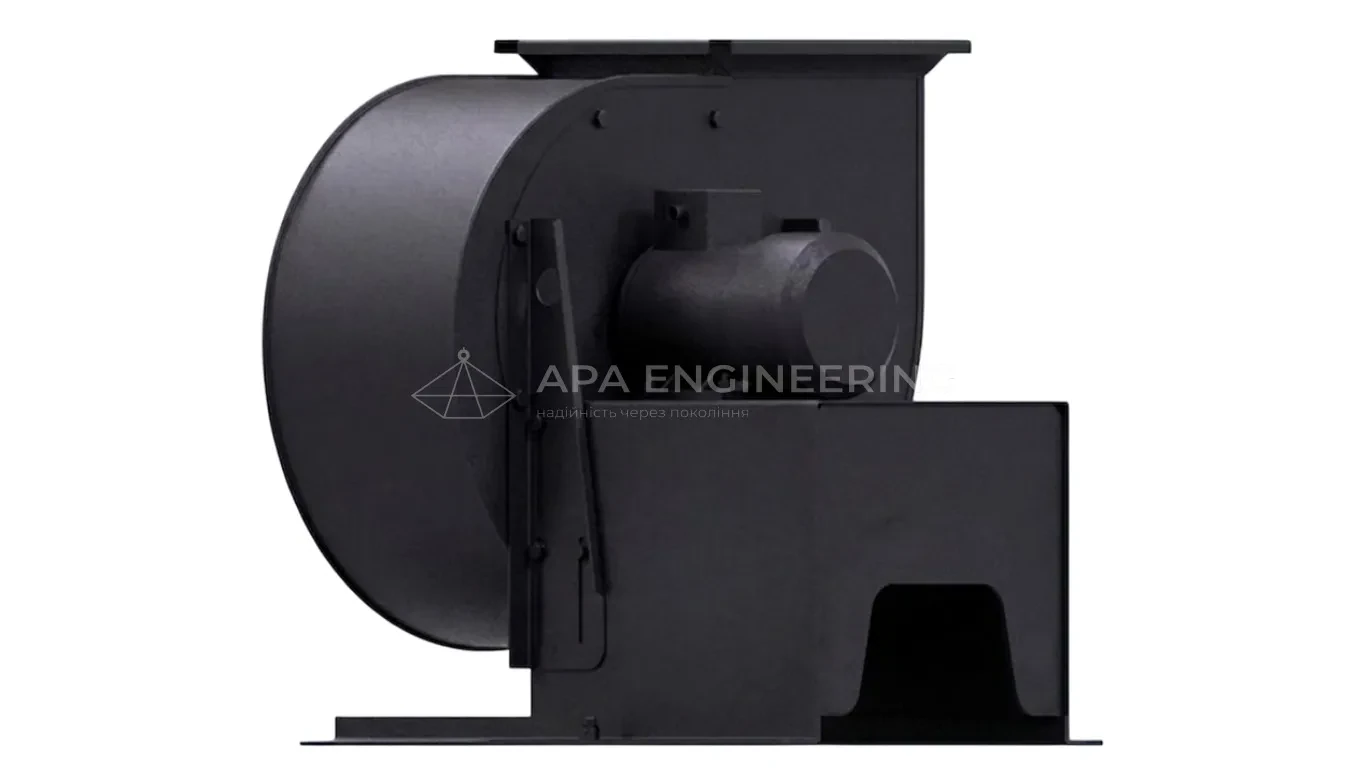

ВЦ 14-46 №2.5
Варіанти комплектації електродвигуном
| Технічні параметри ВЦ 14-46 №2.5, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 14-46 №2.5 з ел.двигуном 0.37 кВт 1500 об./хв | 1370 | 440 | 1500 | 9 616,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном 0.55 кВт 1500 об./хв | 2200 | 455 | 1500 | 10 805,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном 0.75 кВт 1500 об./хв | 2500 | 470 | 1500 | 11 356,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном 1.10 кВт 1500 об./хв | 2850 | 500 | 1500 | 11 501,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном 2.20 кВт 3000 об./хв | 2550 | 1900 | 3000 | 12 371,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном АИР90L2 3.00 кВт 3000 об./хв | 3500 | 2000 | 3000 | 13 024,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном АИР100S2 4.00 кВт 3000 об./хв | 4250 | 1900 | 3000 | 16 359,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном 5.50 кВт 3000 об./хв | 5000 | 2150 | 3000 | 17 113,00 ₴ | ||
| ВЦ 14-46 №2.5 з ел.двигуном 7.50 кВт 3000 об./хв | 5800 | 2380 | 3000 | 20 201,00 ₴ | ||
| Технічні параметри ВЦ 14-46 №2.5 | |
|---|---|
| ВЦ 14-46 №2.5 з ел.двигуном 0.37 кВт 1500 об./хв | |
| Артикул | ВЦ1446250374 |
| Продуктивність | 1370 |
| Тиск | 440 |
| Об./хв | 1500 |
| Ціна |
9 616,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном 0.55 кВт 1500 об./хв | |
| Артикул | ВЦ1446250554 |
| Продуктивність | 2200 |
| Тиск | 455 |
| Об./хв | 1500 |
| Ціна |
10 805,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном 0.75 кВт 1500 об./хв | |
| Артикул | ВЦ1446250754 |
| Продуктивність | 2500 |
| Тиск | 470 |
| Об./хв | 1500 |
| Ціна |
11 356,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном 1.10 кВт 1500 об./хв | |
| Артикул | ВЦ144625114 |
| Продуктивність | 2850 |
| Тиск | 500 |
| Об./хв | 1500 |
| Ціна |
11 501,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном 2.20 кВт 3000 об./хв | |
| Артикул | ВЦ144625222 |
| Продуктивність | 2550 |
| Тиск | 1900 |
| Об./хв | 3000 |
| Ціна |
12 371,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном АИР90L2 3.00 кВт 3000 об./хв | |
| Артикул | ВЦ14462532 |
| Продуктивність | 3500 |
| Тиск | 2000 |
| Об./хв | 3000 |
| Ціна |
13 024,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном АИР100S2 4.00 кВт 3000 об./хв | |
| Артикул | ВЦ14462542 |
| Продуктивність | 4250 |
| Тиск | 1900 |
| Об./хв | 3000 |
| Ціна |
16 359,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном 5.50 кВт 3000 об./хв | |
| Артикул | ВЦ144625552 |
| Продуктивність | 5000 |
| Тиск | 2150 |
| Об./хв | 3000 |
| Ціна |
17 113,00 ₴
|
| ВЦ 14-46 №2.5 з ел.двигуном 7.50 кВт 3000 об./хв | |
| Артикул | ВЦ144625752 |
| Продуктивність | 5800 |
| Тиск | 2380 |
| Об./хв | 3000 |
| Ціна |
20 201,00 ₴
|
Характеристики ВЦ 14-46 №2.5
Центробіжний (радіальний) вентилятор ВЦ 14-46 призначений для загальнопромислового використання. Використовується для переміщення повітря та неагресивних газоповітряних сумішей із температурою до +80°С за відсутності клейких речовин, волокнистих включень і механічних домішок понад 100 мг/м³. Агрегат належить до класу вентиляторів середнього тиску та має одностороннє всмоктування. Лопатки робочого колеса мають зворотний вигин. Виробництво здійснюється згідно з вимогами ГОСТ 10616-90. Спіральний кожух корпусу виконано з вуглецевої сталі, а робоче колесо має зварну конструкцію з листового металу. За потреби можливе виготовлення у вибухобезпечному варіанті.
Характеристики вентилятора ВЦ 14-46 №2,5
Основні характеристики
- вентилятор центробіжний (радіальний) середнього тиску;
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 0,37 ... 7,5 кВт;
- діаметр робочого колеса 250 мм;
- кількість лопаток робочого колеса 32 шт.;
- продуктивність 1700 ... 5200 м³/час;
- робочий тиск 400 ... 2150 Па;
- температура робочого середовища до 80°С;
- напруга мережі 380 В.
Аналоги центробіжних вентиляторів ВЦ 14-46 №2,5
Деякі виробники вентиляційного обладнання України виготовляють аналоги ВЦ 14-46 №2,5 у відповідності з ТУ У 29.2-41569120-01-2017.
Найбільш поширені моделі:
- ВЦ 14-46-2,5 (ВЦ 14-46 №2,5)
- ВР 280-46-2,5 (ВР 280-75 №2,5)
- ВР 287-46-2,5 (ВР 287-46 №2,5)
- ВР 288-46-2,5 (ВР 288-46 №2,5)
- ВР 15-45-2,5 (ВР 15-45 №2,5)
- ВР 300-45-2,5 (ВР 300-45 №2,5)
Напрям обертання вентилятора ВЦ 14-46-2,5 та кути повороту корпусу улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 14-46 №2,5 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 14-46 №2,5 (лівий)
0°...315° - кут повороту корпусу вентилятора
Як визначити напрямок обертання
Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпусу ВЦ 14-46 №2,5
Всі центробіжні вентилятори ВЦ14-46-2,5 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.
Технічні параметри ВЦ 14-46 №2,5
| Відцентровий вентилятор | Електродвигун | Параметри вентилятора в робочій зоні | Віброізолятори | Вага | Габаритні розміри Довжина × Ширина × Висота | ||||
|---|---|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | Тип | К-ть | |||
| кВт | об/хв | м³/год | Па | шт. | кг | мм | |||
| ВЦ 14-46 №2,5 Схема 1 | АІР63В4 | 0,37 | 1 500 | 1 700 | 400 | ДО38 | 4 | 28,4 | 480×467×526max |
| АІР71А4 | 0,55 | 1 500 | 1 960 | 420 | ДО38 | 4 | 30,4 | ||
| АІР71В4 | 0,75 | 1 500 | 2 250 | 460 | ДО38 | 4 | 32 | ||
| АІР80А4 | 1,1 | 1 500 | 2 400 | 500 | ДО38 | 4 | 36 | ||
| АІР80В2 | 2,2 | 3 000 | 3 200 | 1 480 | ДО38 | 4 | 37 | ||
| АІР90L2 | 3 | 3 000 | 3 600 | 1 600 | ДО38 | 4 | 39 | ||
| АІР100S2 | 4 | 3 000 | 4 250 | 1 850 | ДО38 | 4 | 42,5 | ||
| АІР100L2 | 5,5 | 3 000 | 4 800 | 1 980 | ДО39 | 4 | 50 | ||
| АІР112М2 | 7,5 | 3 000 | 5 200 | 2 150 | ДО39 | 4 | 63 | ||
Конструктивні особливості ВЦ 14-46 №2,5
Вузли вентилятора ВЦ 14-46 №2,5
- Корпус вентилятора ВЦ 14-46 №2,5 (улітка)
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кути повороту корпусу відповідають кількості приєднувальних болтів, приварених до нього по окружності. Саме на цих болтах і змінюється положення улітки вентилятора на рамі.
- Робоче колесо вентилятора ВЦ 14-46 №2,5
Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 32 загнутих вперед лопатки. Динамічно збалансоване. Діаметр робочого колеса 250 мм (D=1,0×Dн). Бувають модифікації з більшим і меншим діаметром на 5% і 10% (D=0,9×Dн, D=0,95×Dн, D=1,05×Dн, D=1,1×Dн), але виготовляються тільки під замовлення.
- Електродвигун АІР для улітки ВЦ 14-46 №2,5
Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 14-46-2,5 підходять двигуни потужністю від 0,37 до 1,1 кВт з частотою обертання 1500 об/хв і двигуни від 2,2 до 7,5 кВт з частотою 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР у переважній більшості випадків входять в базову комплектацію вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама)
Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори під віброізолятори. Використовуються віброізолятори ДО-38 або ДО-39 в кількості 4 шт.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 14-46 №2,5
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь (Стандартне виконання, використовується в загальнопромисловій вентиляції).
- Нержавіюча сталь (Корозійностійке виконання, використовується для організації загальної і локальної вентиляції в харчовій промисловості, хімічній промисловості та інших сферах, де підвищена агресивність робочого середовища).
- Різнорідні метали (Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш).
- Алюмінієві сплави (Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш).
Схема виконання вентилятора ВЦ 14-46 №2,5
Для витяжки ВЦ 14-46 передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших промислових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
Особливості робочого колеса вентилятора ВЦ 14-46 №2,5
У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:
- 32 загнутих вперед лопаток;
- переднього кільцеподібного диска;
- заднього цільного диска із ввареною посередині ступицею.
Діаметр робочого колеса 250 мм (D=1,0×Dн). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення. Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри радіального вентилятора ВЦ 14-46 №2,5
Креслення схеми №1 - Стандартне виконання (без фланця на вхідному колекторі)
Креслення схеми №1 - Спеціальне виконання (з фланцем на вхідному колекторі)
Відцентровий вентилятор ВЦ 14-46 №2,5: ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Радіальні вентилятори ВЦ 14-46 №2,5 виробляються в Україні на заводі АПА ІНЖИНІРИНГ. Кожен вентилятор виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
ВЦ 14-46 №2,5 використовується для дуттєвих та витяжних систем вентиляції на виробництвах і в промисловості. Вентилятор ефективно переміщує повітря без волокон та липких домішок, а широкий вибір технічних характеристик дозволяє підібрати модель під будь-які задачі.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити вентилятор можна напряму із заводу, без посередників, в роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна і юридична документація.
Вентилятори завжди підтримуються на складах, тому замовлення обробляється миттєво. Оформити покупку можна онлайн, за телефоном +380 (98) 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати консультацію та допомогти з підбором обладнання.
АПА ІНЖИНІРИНГ пропонує вигідні умови по ціні, термінах поставки та оплаті, а для постійних клієнтів діють накопичувальні знижки.
Ми цінуємо Ваш вибір і прагнемо забезпечити найвищу якість вентиляційного обладнання.
