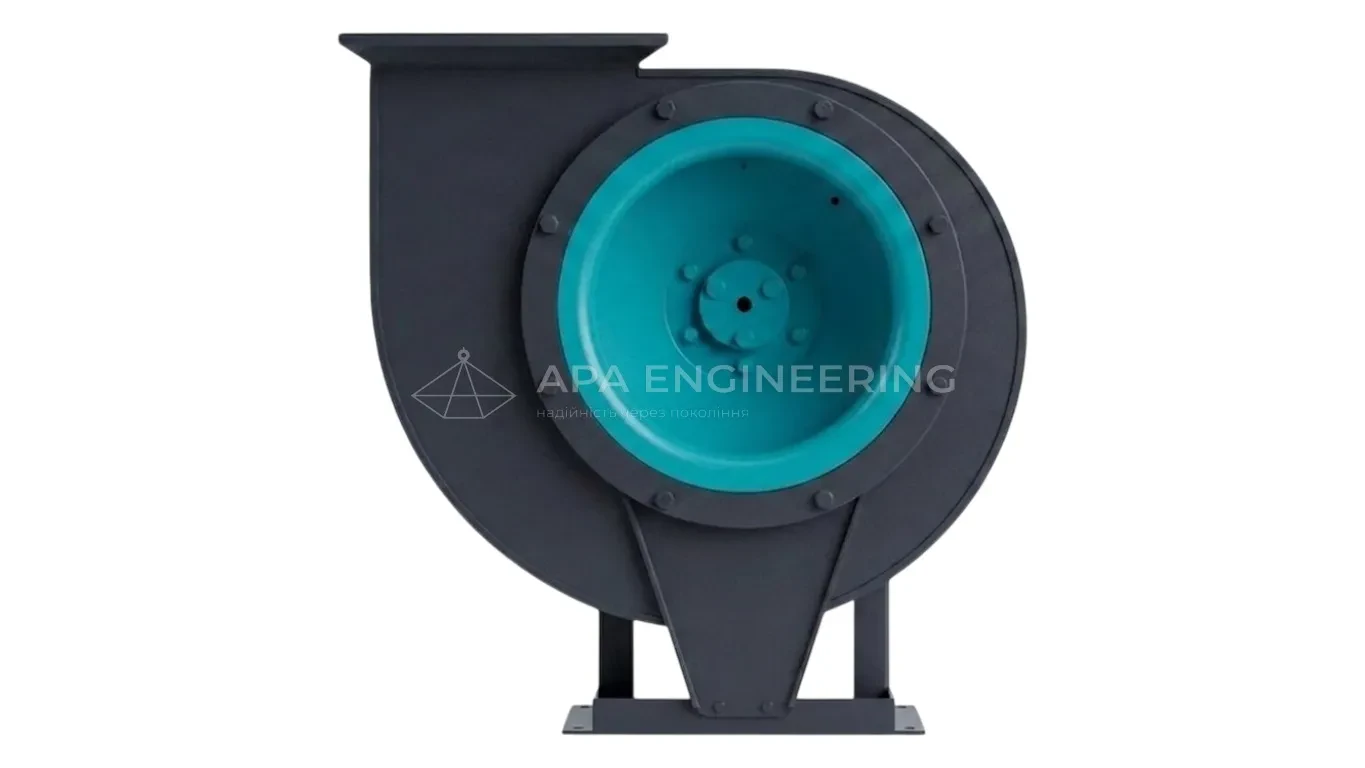

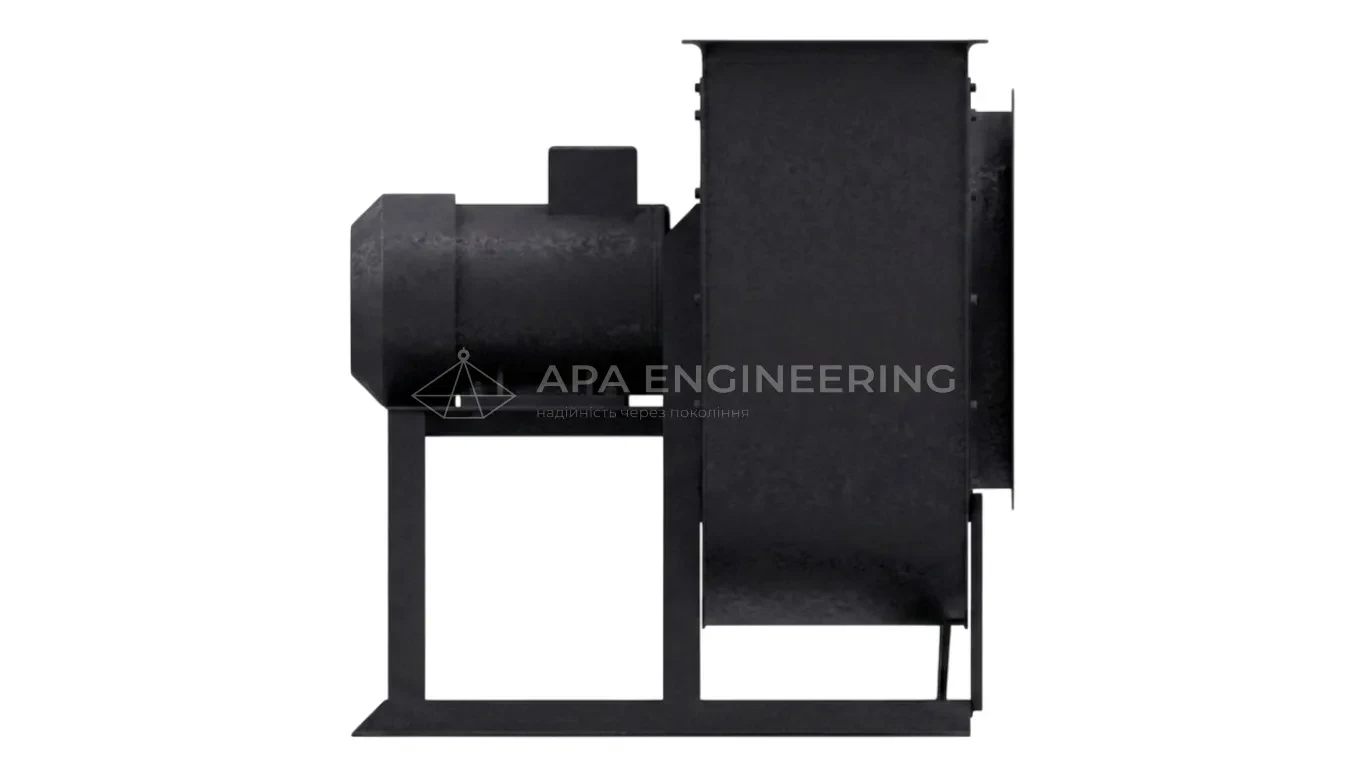

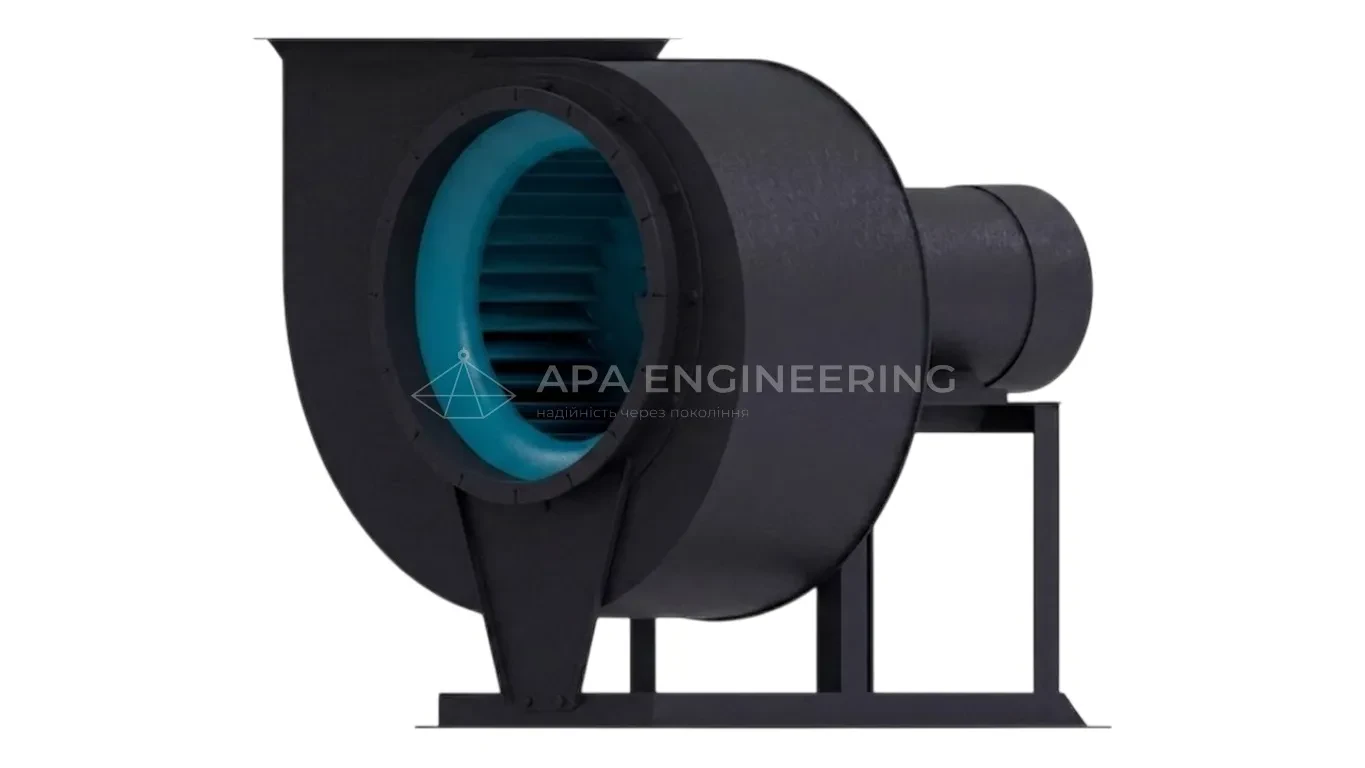

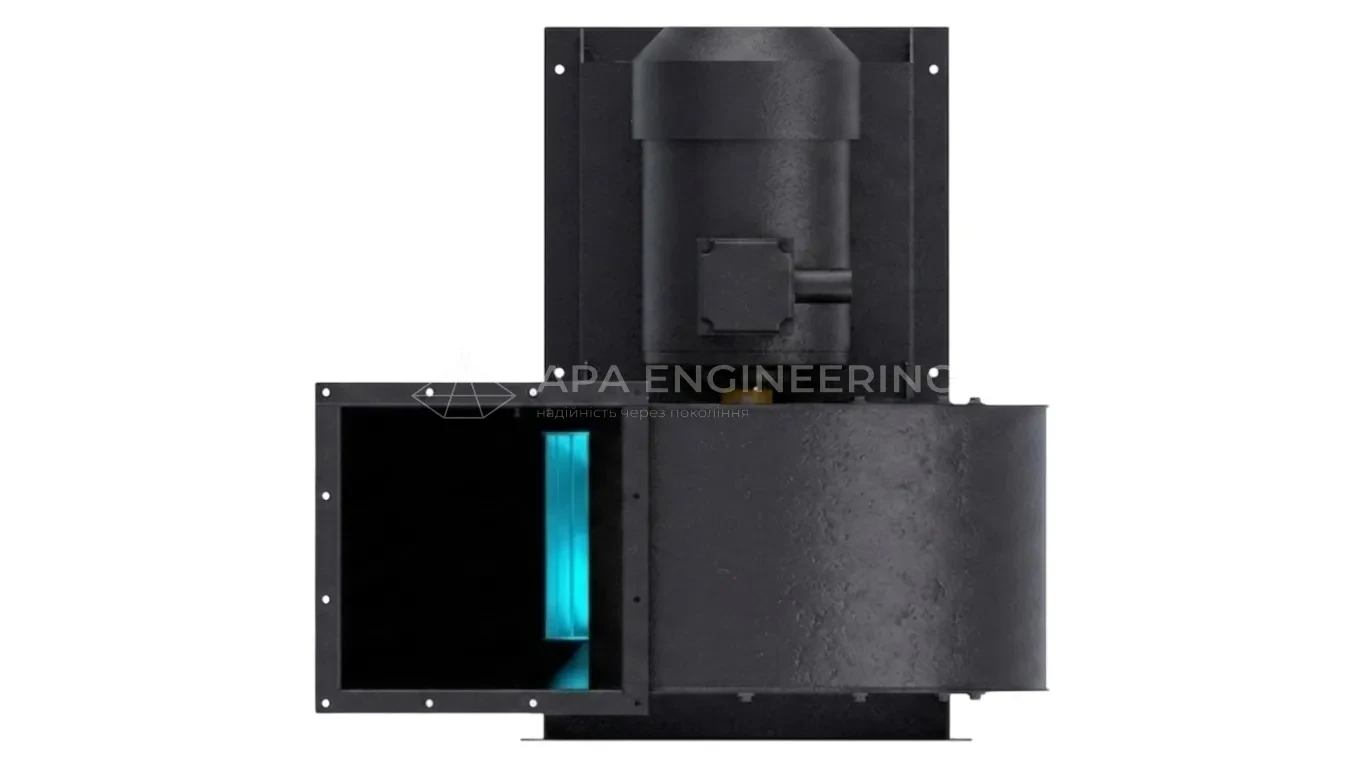

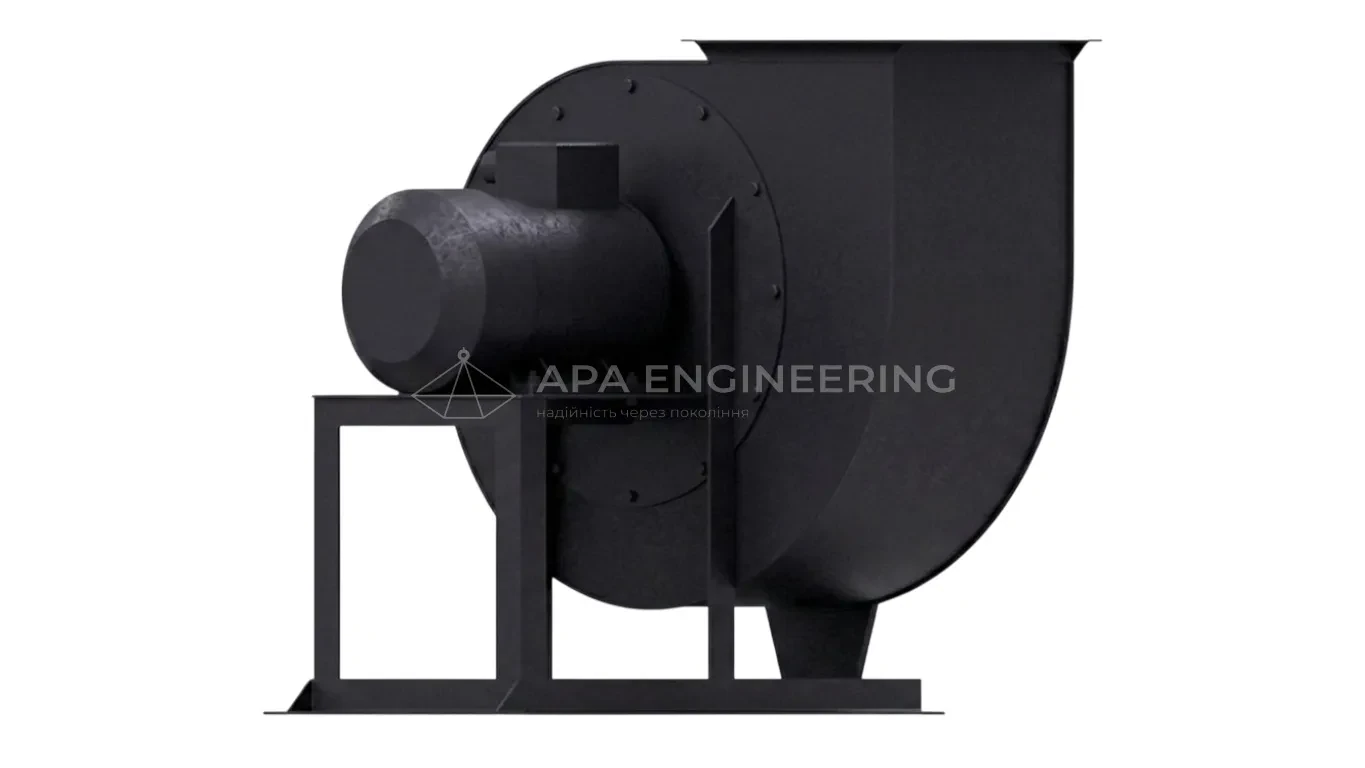

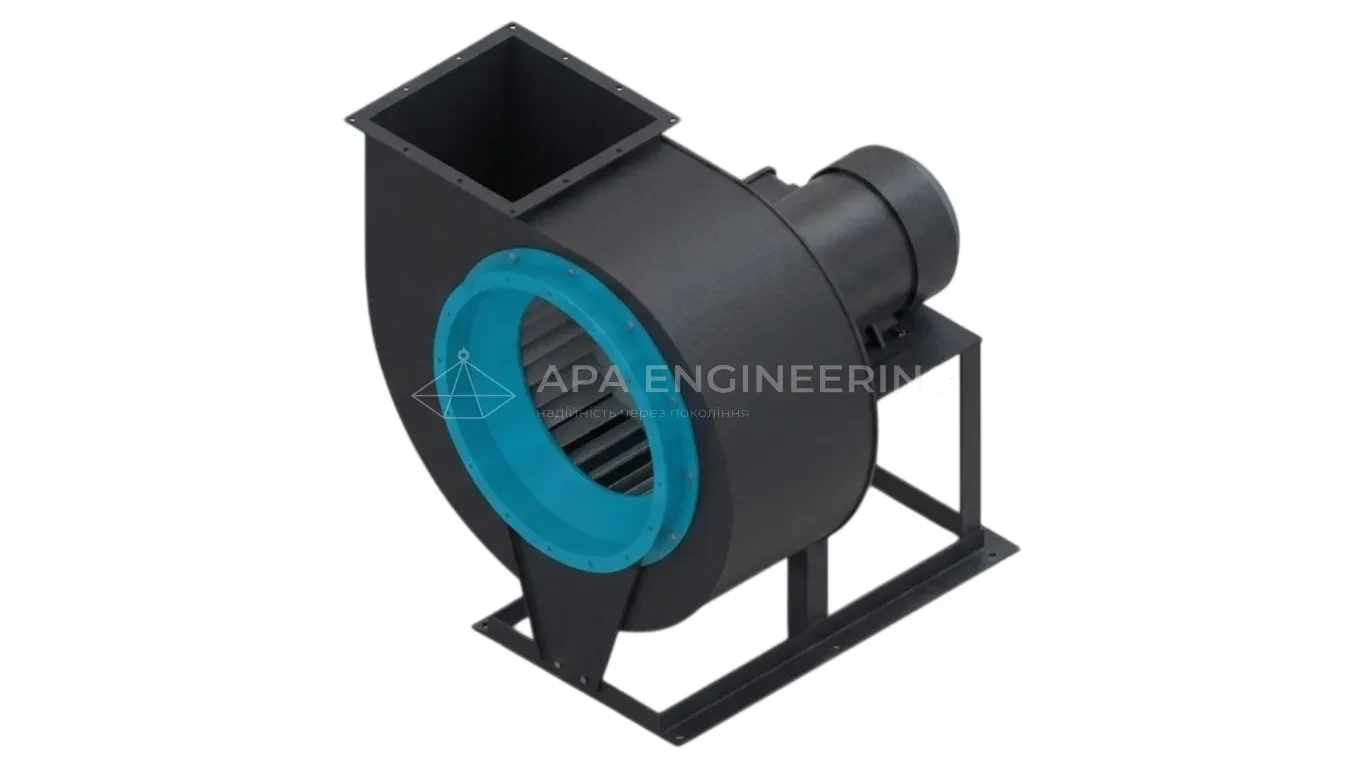

Купити ВЦ 14-46 №6.3 від виробника

Технічні параметри ВЦ 14-46 №6.3, Виконання №1
Найменування	Продуктивність м³/год	Тиск Па	Об./хв	Ціна
ВЦ 14-46 №6.3 з ел.двигуном АД132S8 4.00 кВт 750 об./хв	—	—	750	49 161,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном 5.50 кВт 750 об./хв	14000	950	750	51 684,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном 7.50 кВт 750 об./хв	17000	1040	750	60 500,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД160М8 11.00 кВт 750 об./хв	22500	1085	750	67 605,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД180М8 15.00 кВт 750 об./хв	25300	1100	750	77 320,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном 7.50 кВт 1000 об./хв	11900	1500	1000	51 945,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД160S6 11.00 кВт 1000 об./хв	16200	1700	1000	62 283,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД160М6 15.00 кВт 1000 об./хв	20750	1775	1000	67 213,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном 18.50 кВт 1000 об./хв	25000	1790	1000	75 913,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД200М6 22.00 кВт 1000 об./хв	27500	1815	1000	85 802,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД200L6 30.00 кВт 1000 об./хв	33400	1860	1000	96 199,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД225М6 37.00 кВт 1000 об./хв	37000	1850	1000	114 135,00 ₴

Технічні параметри ВЦ 14-46 №6.3
ВЦ 14-46 №6.3 з ел.двигуном АД132S8 4.00 кВт 750 об./хв
Артикул	ВЦ14466348
Продуктивність	—
Тиск	—
Об./хв	750
Ціна	49 161,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном 5.50 кВт 750 об./хв
Артикул	ВЦ144663558
Продуктивність	14000
Тиск	950
Об./хв	750
Ціна	51 684,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном 7.50 кВт 750 об./хв
Артикул	ВЦ144663758
Продуктивність	17000
Тиск	1040
Об./хв	750
Ціна	60 500,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД160М8 11.00 кВт 750 об./хв
Артикул	ВЦ144663118
Продуктивність	22500
Тиск	1085
Об./хв	750
Ціна	67 605,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД180М8 15.00 кВт 750 об./хв
Артикул	ВЦ144663158
Продуктивність	25300
Тиск	1100
Об./хв	750
Ціна	77 320,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном 7.50 кВт 1000 об./хв
Артикул	ВЦ144663756
Продуктивність	11900
Тиск	1500
Об./хв	1000
Ціна	51 945,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД160S6 11.00 кВт 1000 об./хв
Артикул	ВЦ144663116
Продуктивність	16200
Тиск	1700
Об./хв	1000
Ціна	62 283,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД160М6 15.00 кВт 1000 об./хв
Артикул	ВЦ144663156
Продуктивність	20750
Тиск	1775
Об./хв	1000
Ціна	67 213,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном 18.50 кВт 1000 об./хв
Артикул	ВЦ1446631856
Продуктивність	25000
Тиск	1790
Об./хв	1000
Ціна	75 913,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД200М6 22.00 кВт 1000 об./хв
Артикул	ВЦ144663226
Продуктивність	27500
Тиск	1815
Об./хв	1000
Ціна	85 802,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД200L6 30.00 кВт 1000 об./хв
Артикул	ВЦ144663306
Продуктивність	33400
Тиск	1860
Об./хв	1000
Ціна	96 199,00 ₴
ВЦ 14-46 №6.3 з ел.двигуном АД225М6 37.00 кВт 1000 об./хв
Артикул	ВЦ144663376
Продуктивність	37000
Тиск	1850
Об./хв	1000
Ціна	114 135,00 ₴

Характеристики ВЦ 14-46 №6.3

Центробіжний (радіальний) вентилятор ВЦ 14-46 призначений для загальнопромислового використання. Використовується для переміщення повітря та неагресивних газоповітряних сумішей із температурою до +80°С за відсутності клейких речовин, волокнистих включень і механічних домішок понад 100 мг/м³. Агрегат належить до класу вентиляторів середнього тиску та має одностороннє всмоктування. Лопатки робочого колеса мають зворотний вигин. Виробництво здійснюється згідно з вимогами ГОСТ 10616-90. Спіральний кожух корпусу виконано з вуглецевої сталі, а робоче колесо має зварну конструкцію з листового металу. За потреби можливе виготовлення у вибухобезпечному варіанті.

Категорія: центробіжний (радіальний) вентилятор середнього тиску. Безрозмірний коефіцієнт тиску — 1,4. Показник швидкохідності — 60–80.

Доступні типорозміри: №2,5; №3,15; №4; №5; №6,3; №8; №10; №12,5.

Гранична температура робочого середовища: до +80°С.

Обертання: праве або ліве.

Можливі кути розташування кожуха: 0°, 45°, 90°, 135°, 180°, 225°, 270°, 315°. Робоче колесо виготовлено з вуглецевої сталі

Тип приводу: прямий від електродвигуна або із застосуванням клинопасової передачі

Варіанти виконання: загальнопромислове, антикорозійне, вибухобезпечне

Характеристики вентилятора ВЦ 14-46 №6,3

Основні характеристики

вентилятор центробіжний (радіальний) середнього тиску;
матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
можливість повороту корпуса улітки з кроком 45°;
обертання робочого колеса ліве або праве;
конструктивне виконання:
схема 1 - робоче колесо на валу електродвигуна,
схема 5 (ОПЦІЯ) - привід через промвал і ремінну передачу;
комплектація електродвигунами потужністю 5,5 ... 37 кВт;
діаметр робочого колеса 630 мм;
кількість лопаток робочого колеса 32 шт.;
продуктивність 14200 ... 38200 м³/час;
робочий тиск 900 ... 1760 Па;
температура робочого середовища до 80°С;
напруга мережі 380 В.

Аналоги центробіжних вентиляторів ВЦ 14-46 №6,3

Деякі виробники вентиляційного обладнання України виготовляють аналоги ВЦ 14-46 №6,3 у відповідності з ТУ У 29.2-41569120-01-2017.

Найбільш поширені моделі:

ВЦ 14-46-6,3 (ВЦ 14-46 №6,3)
ВР 280-46-6,3 (ВР 280-75 №6,3)
ВР 287-46-6,3 (ВР 287-46 №6,3)
ВР 288-46-6,3 (ВР 288-46 №6,3)
ВР 15-45-6,3 (ВР 15-45 №6,3)
ВР 300-45-6,3 (ВР 300-45 №6,3)

Напрям обертання вентилятора ВЦ 14-46 №6,3 та кути повороту корпусу улітки

Напрям і кут повороту корпусу центробіжного вентилятора ВЦ 14-46

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 14-46 №6,3 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 14-46 №6,3 (лівий)
0°...315° - кут повороту корпусу вентилятора

Як визначити напрямок обертання

Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки

Кути повороту корпусу ВЦ 14-46 №6,3

Всі центробіжні вентилятори ВЦ14-46-6,3 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на кут кратний 22,5°.

Технічні параметри ВЦ 14-46 №6,3

Відцентровий вентилятор	Електродвигун			Параметри вентилятора в робочій зоні		Віброізолятори		Вага	Габаритні розміри Довжина × Ширина × Висота
	Марка	Потужність	Частота обертання	Продуктивність	Тиск	Тип	К-ть	Вага	Габаритні розміри Довжина × Ширина × Висота
	Марка	кВт	об/хв	м³/год	Па	Тип	шт.	кг	мм
ВЦ 14-46 №6,3 Схема 1	АІР132М8	5,5	750	14 200	900	ДО41	6	198	970_max×1147×1184
	АІР160S8	7,5	750	18 300	950	ДО41	6	237
	АІР160М8	11	750	25 000	980	ДО41	6	262
	АІР180М8	15	750	26 200	980	ДО41	6	284
	АІР160М6	15	1 000	23 000	1 690	ДО41	6	267
	АІР180М6	18,5	1 000	27 200	1 700	ДО41	6	272
	АІР200М6	22	1 000	29 300	1 700	ДО41	6	307
	АІР200L6	30	1 000	35 000	1 700	ДО42	6	337
	АІР225М6	37	1 000	38 200	1 760	ДО42	6	472

Конструктивні особливості ВЦ 14-46 №6,3

Вузли вентилятора ВЦ 14-46 №6,3

Корпус вентилятора ВЦ 14-46 №6,3 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кути повороту корпусу відповідають кількості приєднувальних болтів, приварених до нього по окружності. Саме на цих болтах і змінюється положення улітки вентилятора на рамі.
Робоче колесо вентилятора ВЦ 14-46 №6,3 Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 32 загнутих вперед лопатки. Динамічно збалансоване. Діаметр робочого колеса 630 мм (D=1,0×Dн). Бувають модифікації з більшим і меншим діаметром на 5% і 10% (D=0,9×Dн, D=0,95×Dн, D=1,05×Dн, D=1,1×Dн), але виготовляються тільки під замовлення.
Електродвигун АІР для улітки ВЦ 14-46 №6,3 Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 14-46-6,3 підходять двигуни потужністю від 5,5 до 15 кВт з частотою обертання 750 об/хв і двигуни від 11 до 37 кВт з частотою 1000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР у переважній більшості випадків входять в базову комплектацію вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
Станина вентилятора Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори під віброізолятори. Використовуються віброізолятори ДО41 або ДО42 в кількості 6 шт.
Клино-ремінна передача (для схеми 5) Складається із клинових ременів та шківів.
Підшипниковий вузол з проміжним валом (для схеми 5) Встановлені довговічні французькі підшипникові вузли SNR. Вони використовуються замість давно застарілих і непрактичних масляних ванн.

ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 14-46 №6,3
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ

Матеріал корпусу і робочого колеса

Вуглецева сталь (Стандартне виконання, використовується в загальнопромисловій вентиляції).
Нержавіюча сталь (Корозійностійке виконання, використовується для організації загальної і локальної вентиляції в харчовій промисловості, хімічній промисловості та інших сферах, де підвищена агресивність робочого середовища).
Різнорідні метали (Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш).
Алюмінієві сплави (Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш).

Схема виконання вентилятора ВЦ 14-46 №6,3

Схема 1 - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.

Схема 5 (ОПЦІЯ) - передача крутного моменту від електродвигуна на робоче колесо вентилятора здійснюється через клино-ремінну передачу, яка складається із набору клинових ременів, шківів та проміжного валу встановленого на підшипникових вузлах.

Що дає 5-та схема:

можна корегувати передаточне число (а як наслідок - частоту обертання робочого колеса і продуктивність вентилятора), підбираючи відповідні розміри шківів;
клинові ремені сприяють "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна, що особливо актуально у випадку раптового виходу з ладу одного із них.

Переваги наших промислових вентиляторів

надійність конструкції
підвищена продуктивність
низькі експлуатаційні затрати
висока якість матеріалів
висока точність балансування робочого колеса
комплектація якісними електродвигунами
порошкове фарбування вузлів вентилятора
доступна ціна

Особливості робочого колеса вентилятора ВЦ 14-46 №6,3

У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:

32 загнутих вперед лопаток;
переднього кільцеподібного диска;
заднього цільного диска із ввареною посередині ступицею.

Діаметр робочого колеса 630 мм (D=1,0×Dн). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення. Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться на повністю зібраному вентиляторі.

Габаритні та приєднувальні розміри радіального вентилятора ВЦ 14-46 №6,3

Креслення схеми виконання 1

Креслення ВЦ 14-46 №6,3 схема 1 - Вид спереду

Креслення ВЦ 14-46 №6,3 схема 1 - Вид збоку

Креслення ВЦ 14-46 №6,3 схема 1 - Вид зверху

Креслення схеми виконання 5.1

Креслення ВЦ 14-46 №6,3 схема 5.1 - Вид спереду

Креслення ВЦ 14-46 №6,3 схема 5.1 - Вид збоку

Креслення ВЦ 14-46 №6,3 схема 5.1 - Вид зверху

Креслення схеми виконання 5.2

Креслення ВЦ 14-46 №6,3 схема 5.2 - Вид спереду

Креслення ВЦ 14-46 №6,3 схема 5.2 - Вид збоку і зверху

Відцентровий вентилятор ВЦ 14-46 №6,3: ефективність і довговічність від заводу АПА ІНЖИНІРИНГ

Радіальні вентилятори ВЦ 14-46 №6,3 виробляються в Україні на заводі АПА ІНЖИНІРИНГ. Кожен вентилятор виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.

ВЦ 14-46 №6,3 використовується для дуттєвих та витяжних систем вентиляції на виробництвах і в промисловості. Вентилятор ефективно переміщує повітря без волокон та липких домішок, а широкий вибір технічних характеристик дозволяє підібрати модель під будь-які задачі.

Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити вентилятор можна напряму із заводу, без посередників, в роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна і юридична документація.

Вентилятори завжди підтримуються на складах, тому замовлення обробляється миттєво. Оформити покупку можна онлайн, за телефоном +380 (98) 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати консультацію та допомогти з підбором обладнання.

АПА ІНЖИНІРИНГ пропонує вигідні умови по ціні, термінах поставки та оплаті, а для постійних клієнтів діють накопичувальні знижки.

Ми цінуємо Ваш вибір і прагнемо забезпечити найвищу якість вентиляційного обладнання.
