ВЦ 4-75 №12.5
Варіанти комплектації електродвигуном
| Технічні параметри ВЦ 4-75 №12.5, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 4-75 №12.5 з ел.двигуном АД180М8 15.00 кВт 750 об./хв | 36400 | 830 | 750 | 157 703,00 ₴ | ||
| ВЦ 4-75 №12.5 з ел.двигуном 18.50 кВт 750 об./хв | — | — | 750 | 172 493,00 ₴ | ||
| ВЦ 4-75 №12.5 з ел.двигуном АД200L8 22.00 кВт 750 об./хв | 46100 | 1100 | 750 | 177 785,00 ₴ | ||
| ВЦ 4-75 №12.5 з ел.двигуном АД225М8 30.00 кВт 750 об./хв | 60000 | 1100 | 750 | 193 953,00 ₴ | ||
| ВЦ 4-75 №12.5 з ел.двигуном А250S8 37.00 кВт 750 об./хв | 45600 | 1650 | 750 | 218 139,00 ₴ | ||
| Технічні параметри ВЦ 4-75 №12.5 | |
|---|---|
| ВЦ 4-75 №12.5 з ел.двигуном АД180М8 15.00 кВт 750 об./хв | |
| Артикул | ВЦ475125158-1 |
| Продуктивність | 36400 |
| Тиск | 830 |
| Об./хв | 750 |
| Ціна |
157 703,00 ₴
|
| ВЦ 4-75 №12.5 з ел.двигуном 18.50 кВт 750 об./хв | |
| Артикул | ВЦ4751251858-1 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
172 493,00 ₴
|
| ВЦ 4-75 №12.5 з ел.двигуном АД200L8 22.00 кВт 750 об./хв | |
| Артикул | ВЦ475125228-1 |
| Продуктивність | 46100 |
| Тиск | 1100 |
| Об./хв | 750 |
| Ціна |
177 785,00 ₴
|
| ВЦ 4-75 №12.5 з ел.двигуном АД225М8 30.00 кВт 750 об./хв | |
| Артикул | ВЦ475125308-1 |
| Продуктивність | 60000 |
| Тиск | 1100 |
| Об./хв | 750 |
| Ціна |
193 953,00 ₴
|
| ВЦ 4-75 №12.5 з ел.двигуном А250S8 37.00 кВт 750 об./хв | |
| Артикул | ВЦ475125378-1 |
| Продуктивність | 45600 |
| Тиск | 1650 |
| Об./хв | 750 |
| Ціна |
218 139,00 ₴
|

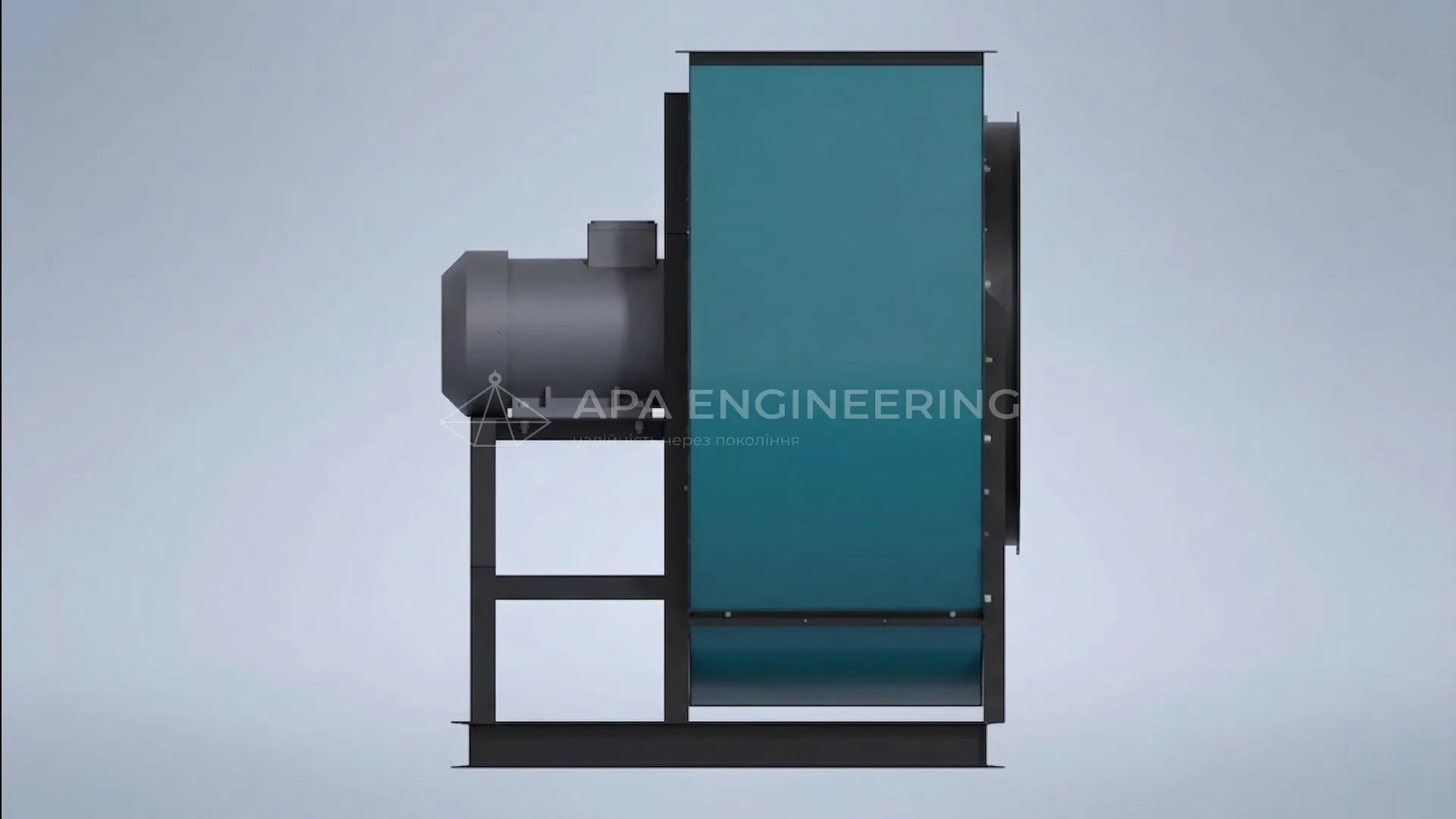

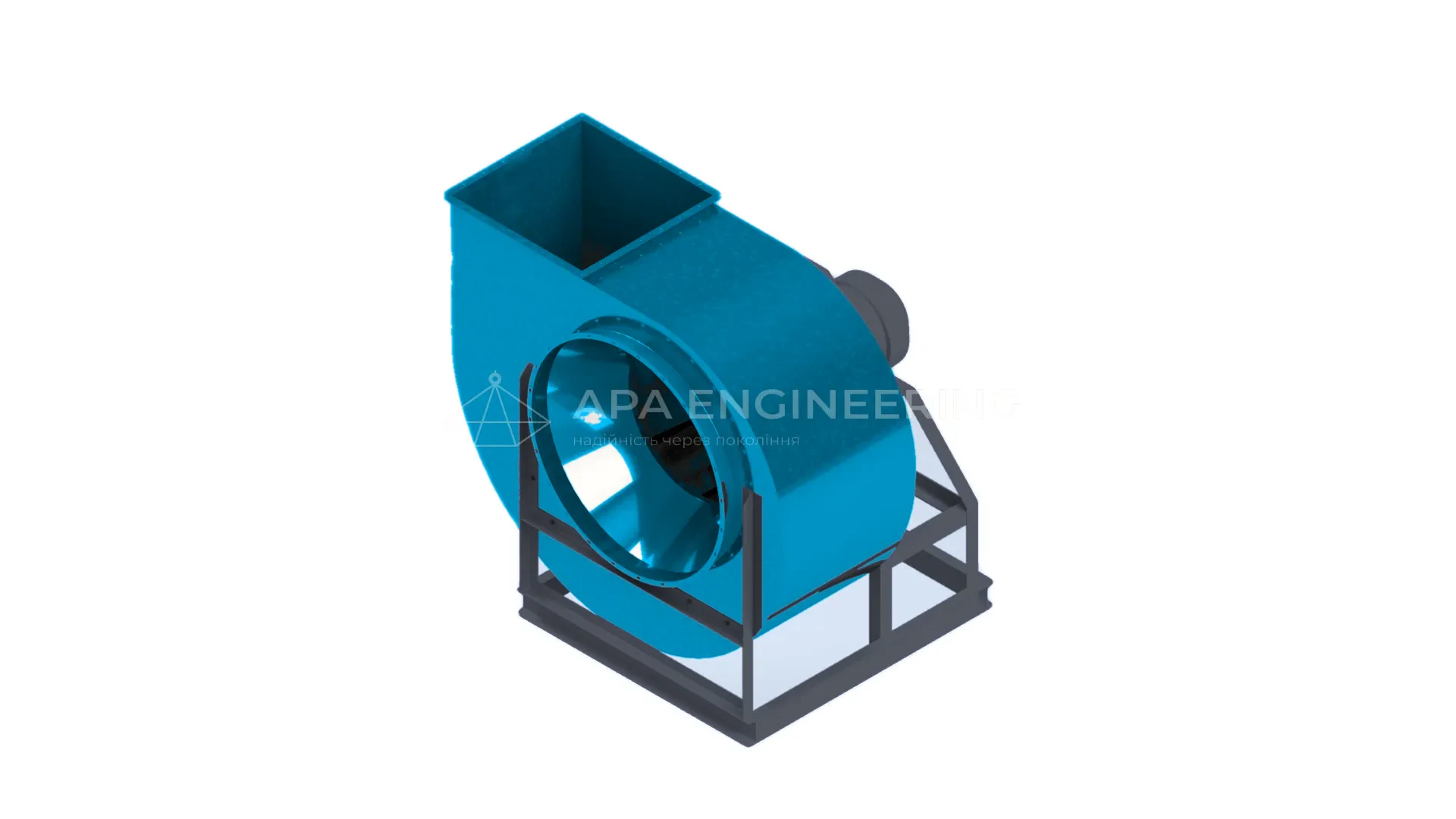

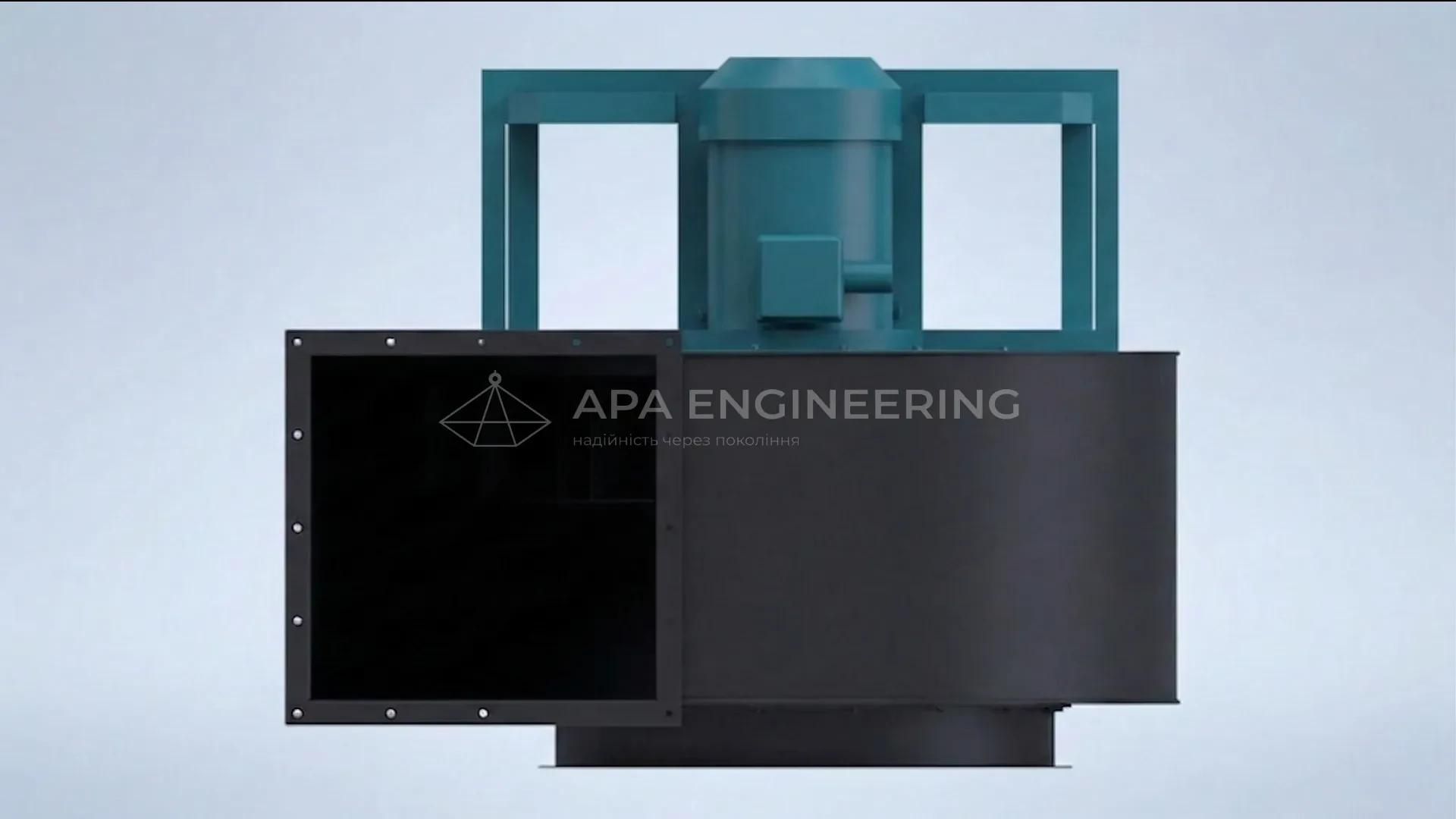

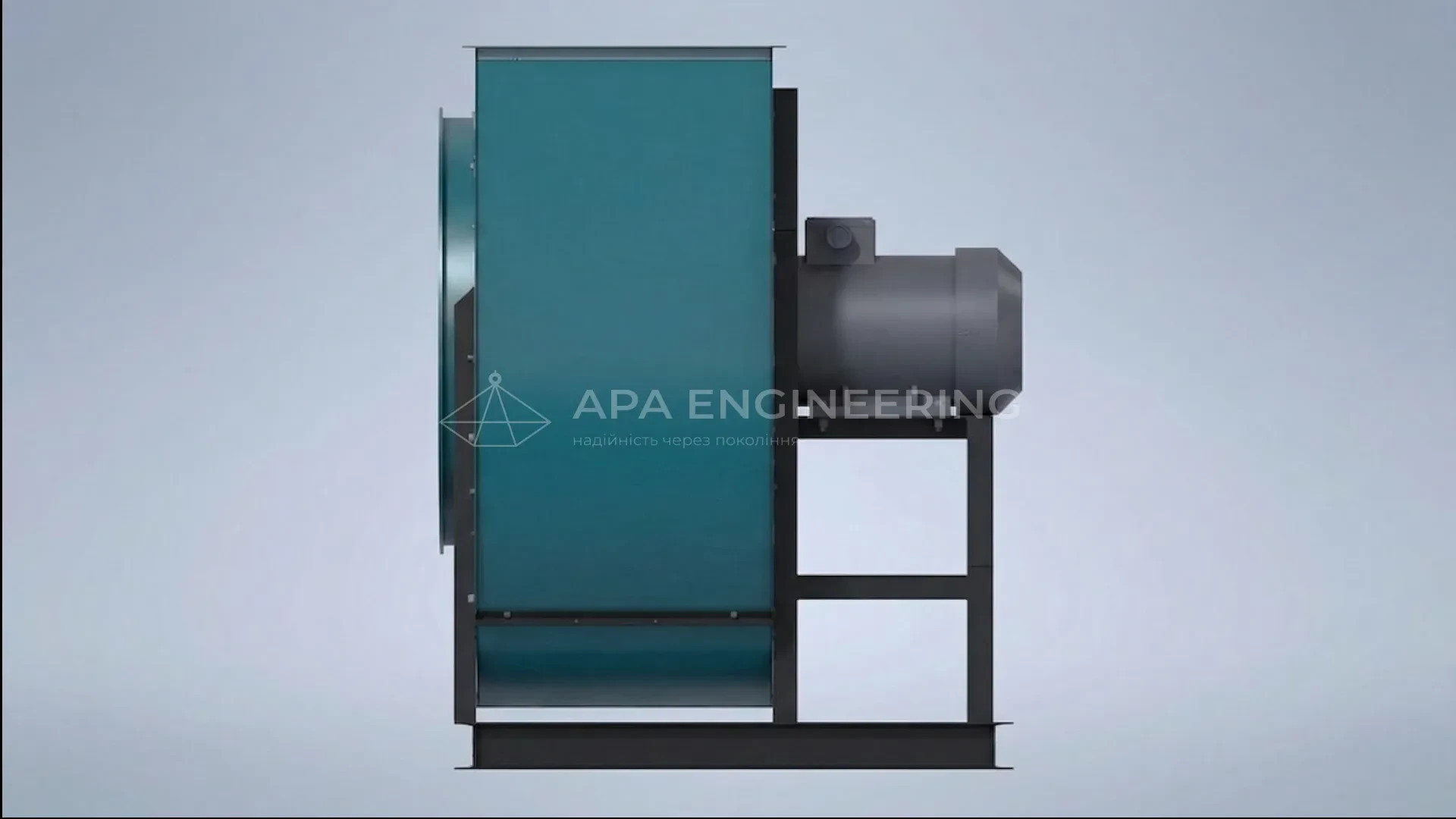

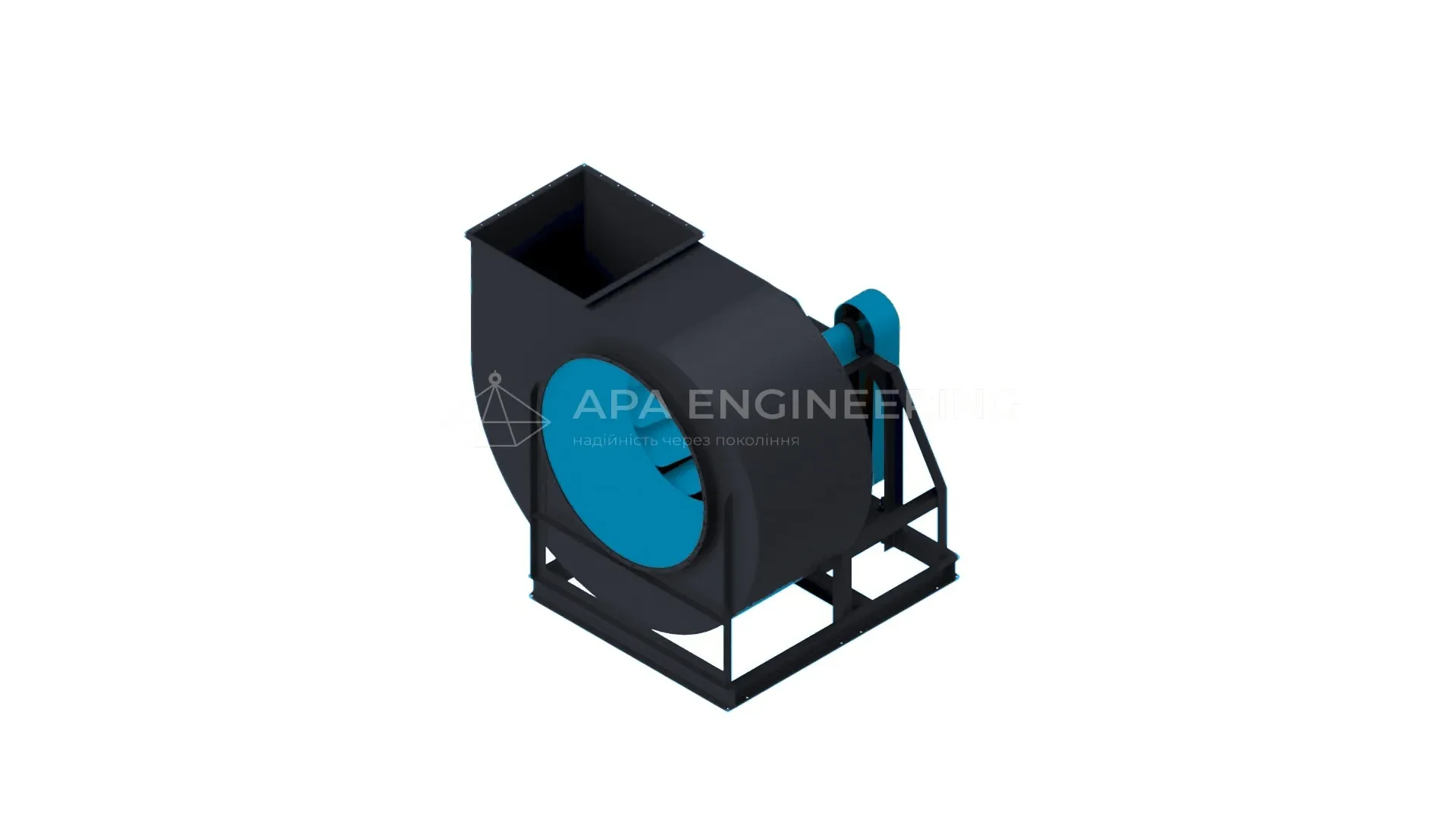

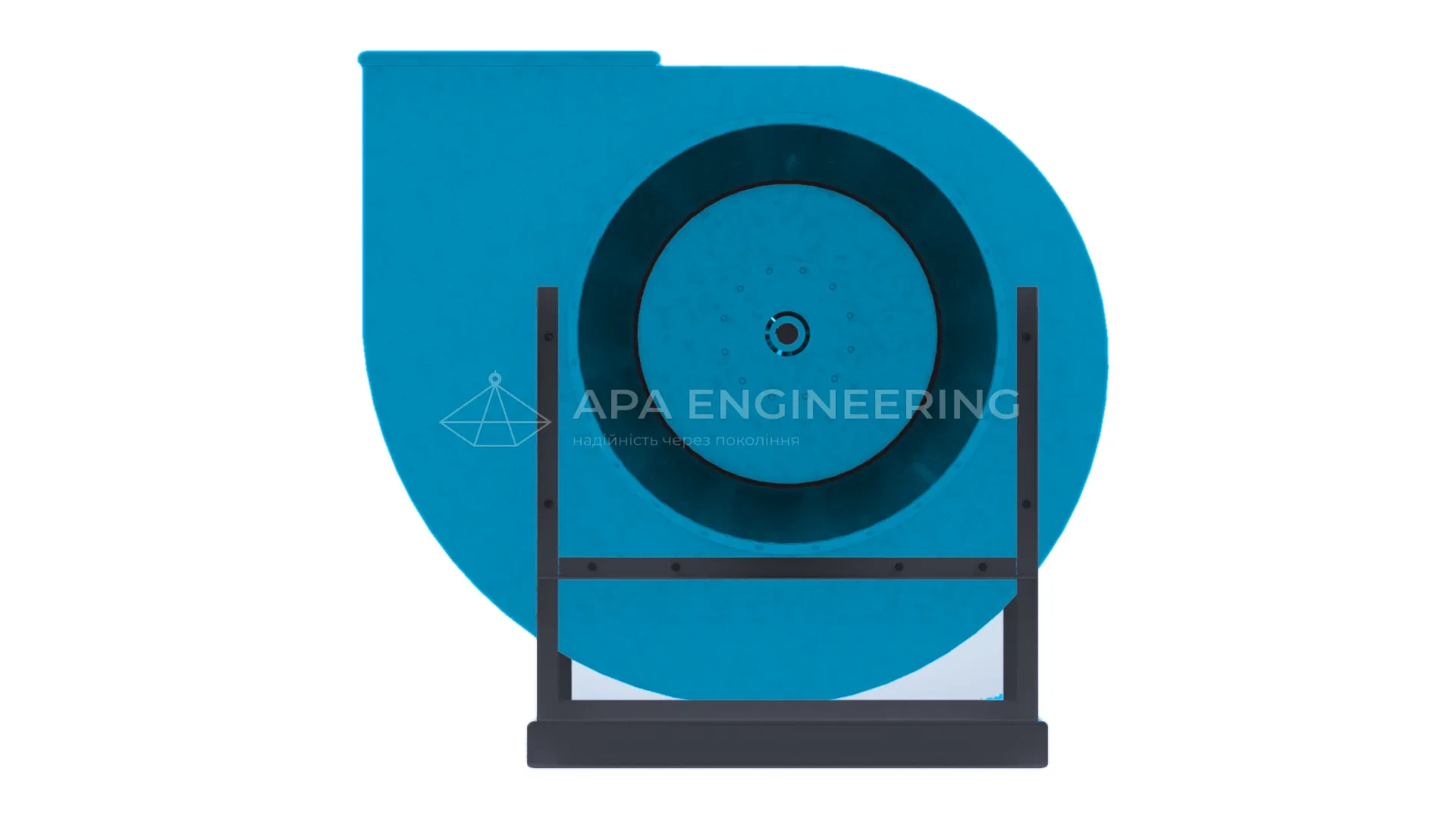

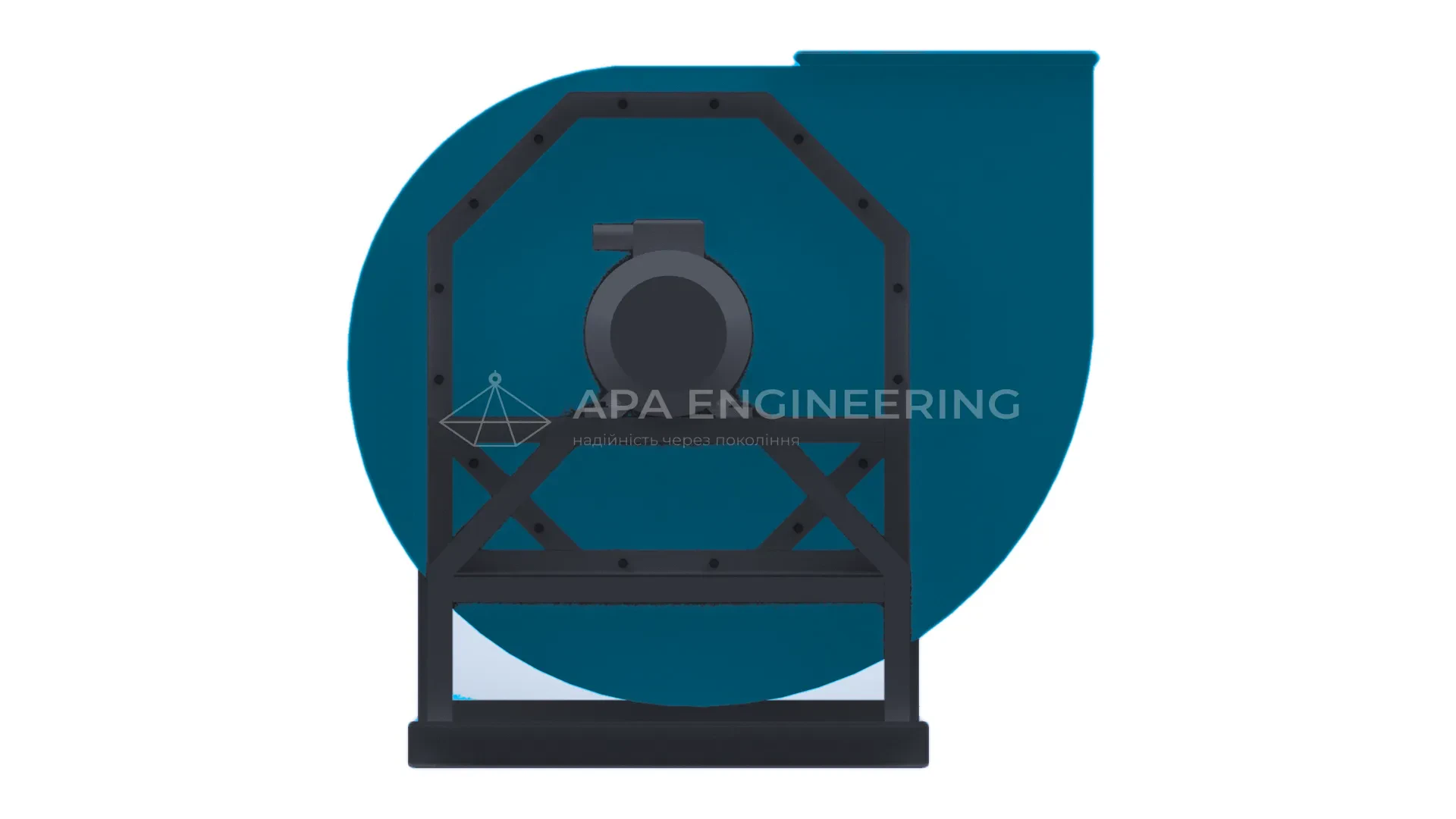

Характеристики ВЦ 4-75 №12.5
Центробіжний (радіальний) вентилятор ВЦ 4-75 розроблений для загальнопромислового використання. Його основна функція — транспортування повітряних мас та газоповітряних сумішей, нагрітих не більше ніж до 80°С, за умови відсутності в них клейких речовин, волокнистих включень, а також механічних частинок у концентрації понад 100 мг/м³. Агрегат належить до класу вентиляторів низького тиску та оснащений одностороннім всмоктуванням. Лопатки робочого колеса мають зворотний вигин. Виробництво здійснюється згідно з вимогами ГОСТ 10616-90. Спіральний кожух корпусу виконано з вуглецевої сталі, а робоче колесо має зварну конструкцію з листового металу. За потреби можливе виготовлення у вибухобезпечному варіанті.
Характеристики вентилятора ВЦ 4-75 №12,5 (ВЦ 4-70-12,5)
Загальні характеристики
- вентилятор центробіжний (радіальний) низького тиску;
- виконання 1 (робоче колесо на валу електродвигуна);
- матеріал вуглецева сталь
(під замовлення - нержавіюча сталь, алюмінієві сплави, різнорідні метали); - фарбування вентилятора - порошкове (жовтий та синій кольори);
- можливість повороту равлика з кроком 45°;
- обертання робочого колеса ліве або праве;
- діаметр робочого колеса 1 250 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- продуктивність 41 000 ... 53 000 м³/год;
- робочий тиск 900 ... 1 260 Па;
- температура робочого середовища до 80°С;
- потужність електродвигуна 22 ... 37 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Аналоги відцентрових вентиляторів ВЦ 4-75 №12,5
Багато виробників вентиляційного обладнання України виготовляють аналоги ВЦ 4-75 №12,5 у відповідності з ТУ У 29.2-41569120-01-2017.
Найбільш розповсюджені моделі:
- ВЦ 4-75 (ВЦ 4-75 №12,5, ВЦ 4-75-12,5)
- ВЦ 4-70 (ВЦ 4-70 №12,5, ВЦ 4-70-12,5)
- ВР 80-70 (ВР 80-70 №12,5, ВР 80-70-12,5)
- ВР 80-75.1 (ВР 80-75 №12,5, ВР 80-75-12,5)
- ВР 86-77 (ВР 86-77 №12,5, ВР 86-77-12,5)
- ВР 88-72.1 (ВР 88-72 №12,5, ВР 88-72-12,5)
- ВР 89-75 (ВР 89-75 №12,5, ВР 89-75-12,5)
Переваги наших центробіжних вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Напрямок обертання вентилятора ВЦ 4-75 №12,5 та кути повороту корпуса равлика
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 4-75 №12,5 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-75 №12,5 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрямок корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВХОДУ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦ 4-75 №12,5
Усі відцентрові вентилятори ВЦ 4-75-12,5 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і повітроводів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° і 315°.
Варіанти комплектації вентилятора ВЦ 4-75 №12,5 електродвигунами
| Центробіжний вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Віброізолятори | Повна маса | Габаритні розміри Довжина × Ширина × Висота | ||||
|---|---|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | Тип | Кількість | |||
| кВт | об/хв | м³/год | Па | шт. | кг | мм | |||
| ВЦ 4-75 №12,5 Схема 1 | АІР200L8 | 22 | 750 | 45 500 | 1 100 | ДО44 | 6 | 860 | 1750×2278×2147 |
| АІР225М8 | 30 | 750 | 50 100 | 1 180 | ДО44 | 6 | 926 | ||
| АІР250S8 | 37 | 750 | 53 000 | 1 260 | ДО44 | 6 | 1 031 | ||
Конструктивні особливості ВЦ 4-75 №12.5
Вузли вентилятора ВЦ 4-75 №12,5
- Корпус вентилятора ВЦ 4-75 №12,5 Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний та квадратний вихідний патрубки з приєднувальними фланцями. Равлик можна переставляти (перекручувати) на рамі, тим самим змінюючи напрямок виходу повітря із вентилятора згідно ГОСТ 10616-90. Кількість кутів повороту корпуса відповідає кількості отворів під приєднувальні болти в задній стінці корпуса. Для забезпечення гарантійних умов на вентилятор кут повороту равлика виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким іншим згідно побажань замовника.
- Робоче колесо вентилятора ВЦ 4-75 №12,5 Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна.
- Електродвигун АІР для ВЦ 4-75 №12,5 Електродвигун встановлюється на станині (рамі), або, в окремих випадках, може кріпитися до корпусу вентилятора. Для комплектації ВЦ 4-75-12,5 підходять двигуни потужністю від 15 до 37 кВт з частотою обертання 750 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама) Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які можуть бути використані для встановлення вентилятора на віброізолятори ДО44 в кількості 6 шт.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖНИЙ ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-75 №12,5
ТЕЛЕФОНУЙТЕ МЕНЕДЖЕРУ
Матеріал корпуса і робочого колеса
- Вуглецева сталь (Стандартне виконання. Використовується в більшості випадків. Саме поширене).
- Нержавіюча сталь (Корозійностійке виконання. Використовується у випадках, коли вентилятор працює в умовах з підвищеною агресивністю робочого середовища).
- Різнорідні метали (Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші).
- Алюмінієві сплави (Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гаратія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Центробіжний вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази).
Виконання вентилятора ВЦ 4-75 №12,5 за схемою №1
Для ВЦ 4-75 передбачено Виконання 1 - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги:
- компактні розміри;
- проста конструкція;
- низька ціна.
Особливості робочого колеса вентилятора ВЦ 4-75 №12,5
У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:
- 12 загнутих назад лопаток;
- переднього кільцеподібного диска;
- заднього цільного диска із ввареною посередині ступицею.
Діаметр робочого колеса 1250 мм (D=1,0×Dн). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення. Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75 №12,5
Креслення схеми виконання №1
Відцентровий вентилятор ВЦ 4-75 №12,5: ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Радіальні вентилятори ВЦ 4-75 №12,5 виробляються в Україні на заводі АПА ІНЖИНІРИНГ. Кожен вентилятор виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
ВЦ 4-75 №12,5 використовується для дуттєвих та витяжних систем вентиляції на виробництвах і в промисловості. Вентилятор ефективно переміщує повітря без волокон та липких домішок, а широкий вибір технічних характеристик дозволяє підібрати модель під будь-які задачі.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити вентилятор можна напряму із заводу, без посередників, в роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна і юридична документація.
Вентилятори завжди підтримуються на складах, тому замовлення обробляється миттєво. Оформити покупку можна онлайн, за телефоном +380 (98) 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати консультацію та допомогти з підбором обладнання.
АПА ІНЖИНІРИНГ пропонує вигідні умови по ціні, термінах поставки та оплаті, а для постійних клієнтів діють накопичувальні знижки.
Ми цінуємо Ваш вибір і прагнемо забезпечити найвищу якість вентиляційного обладнання.
