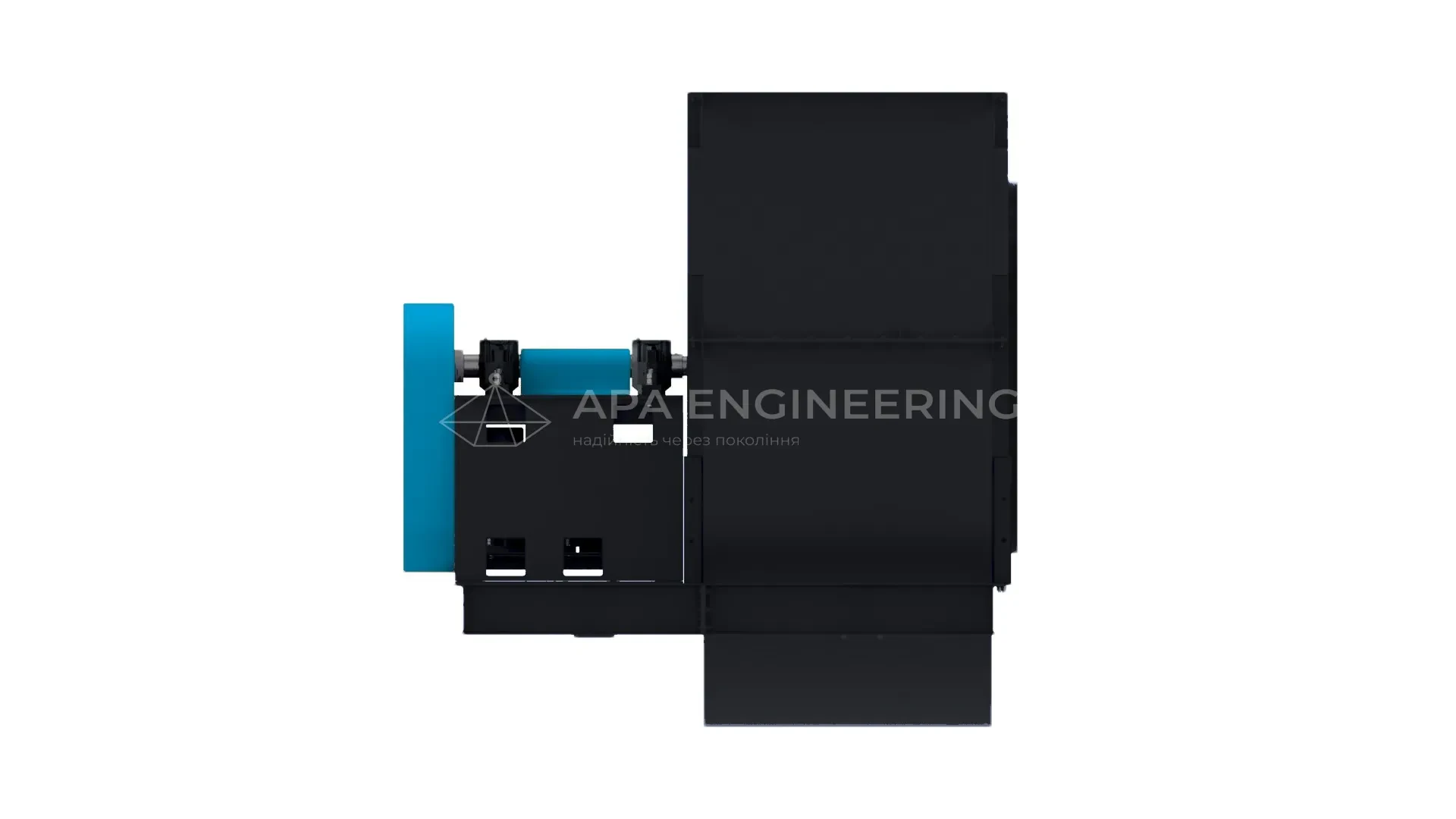

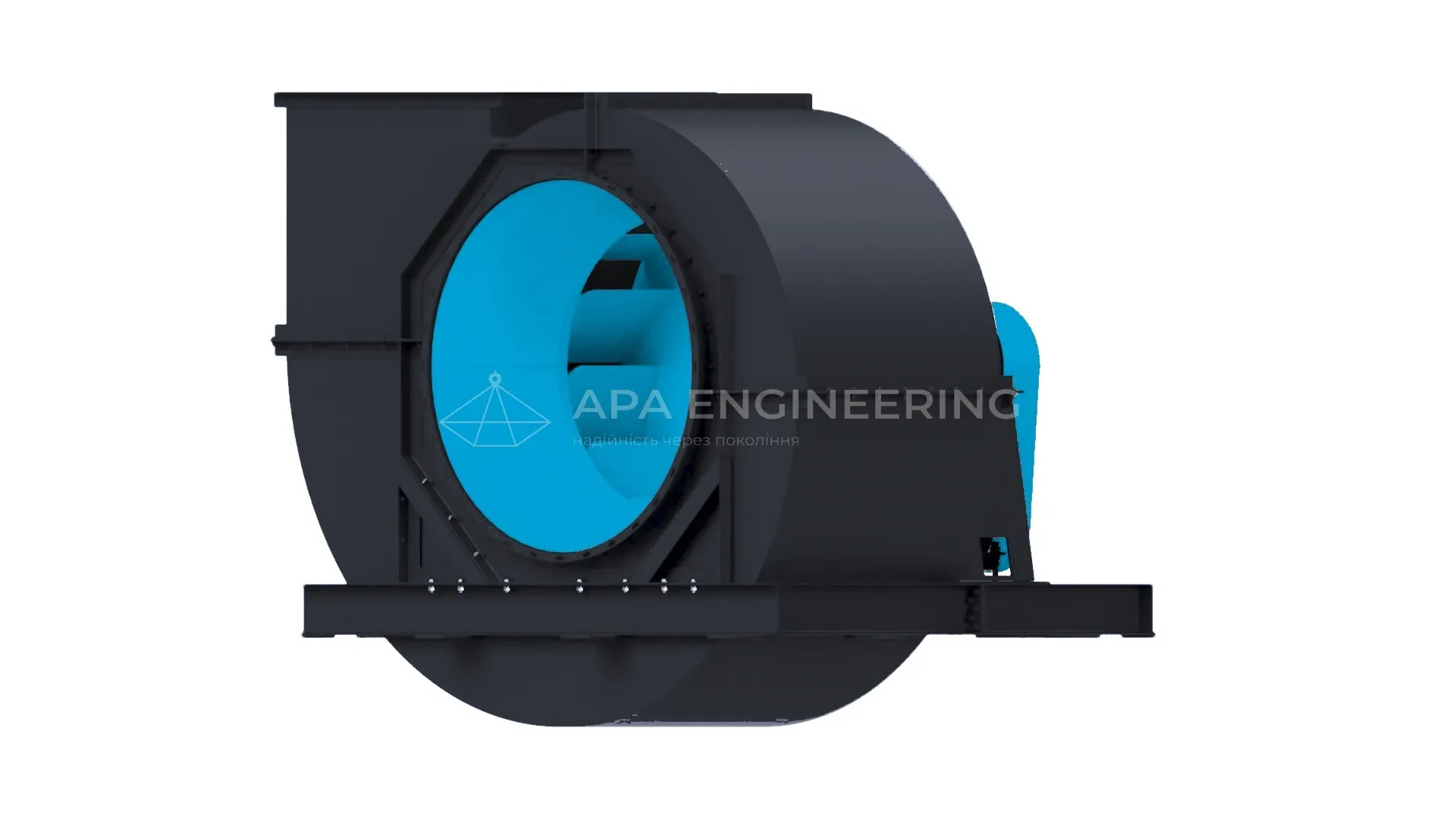

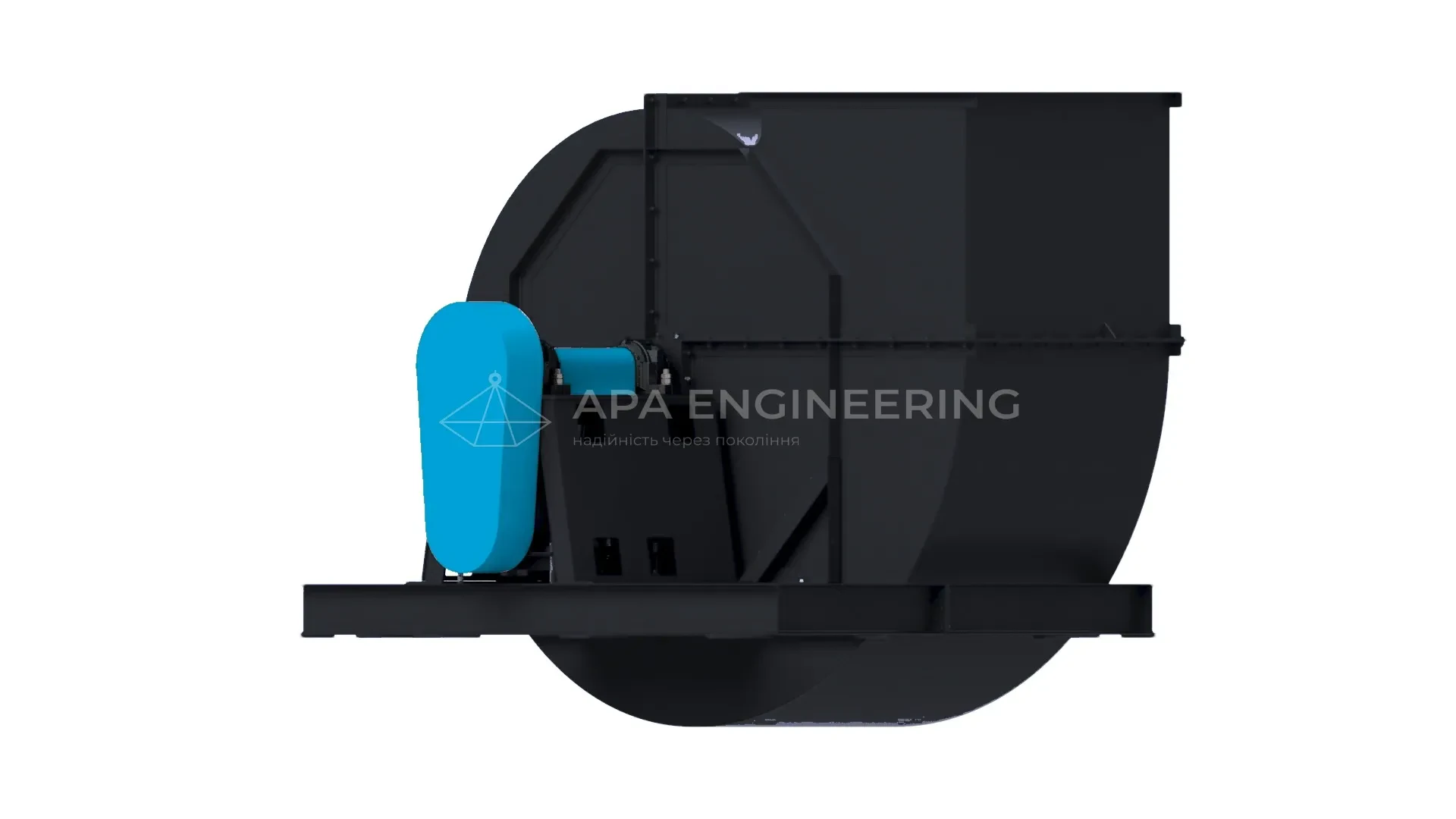

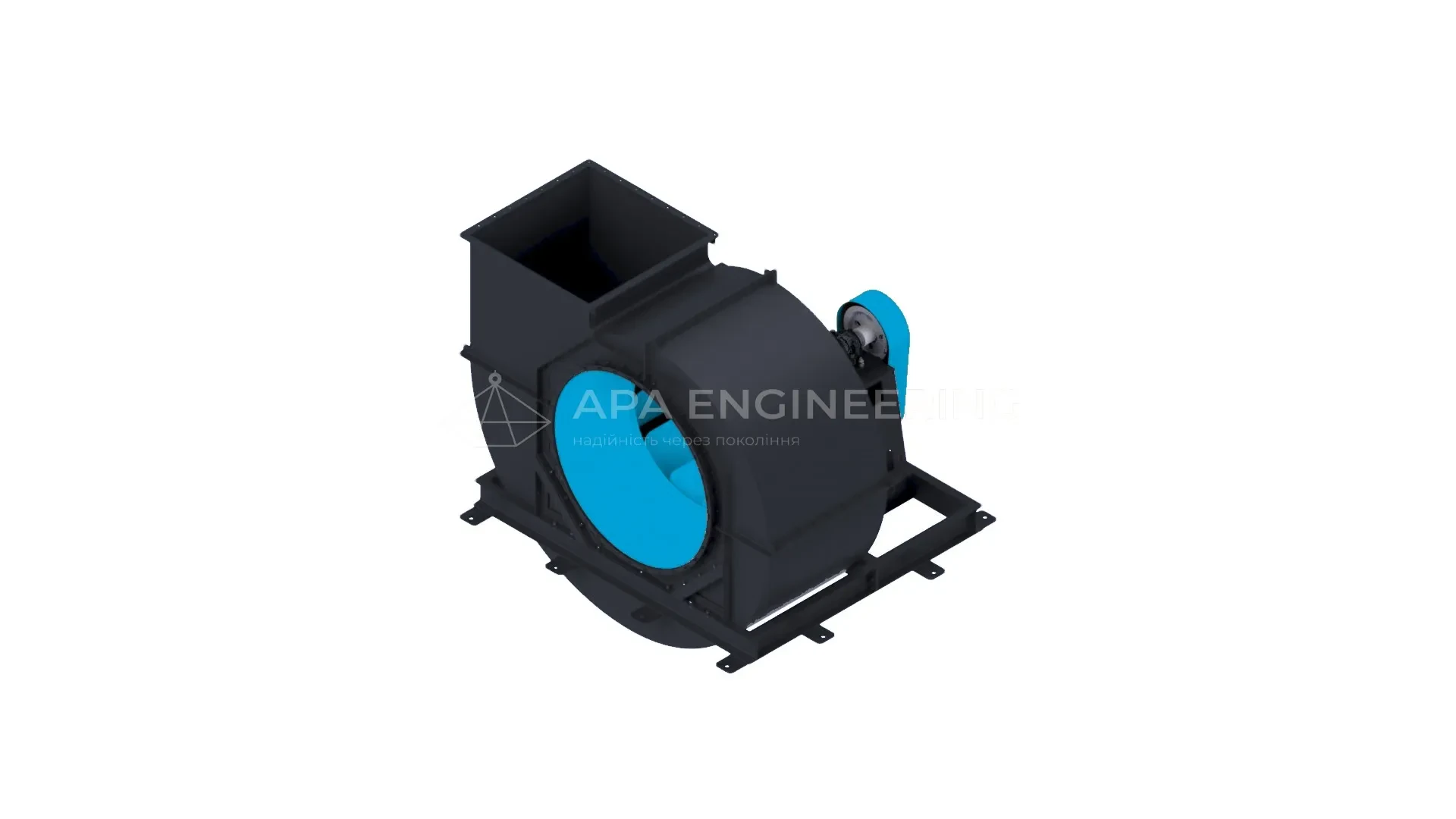

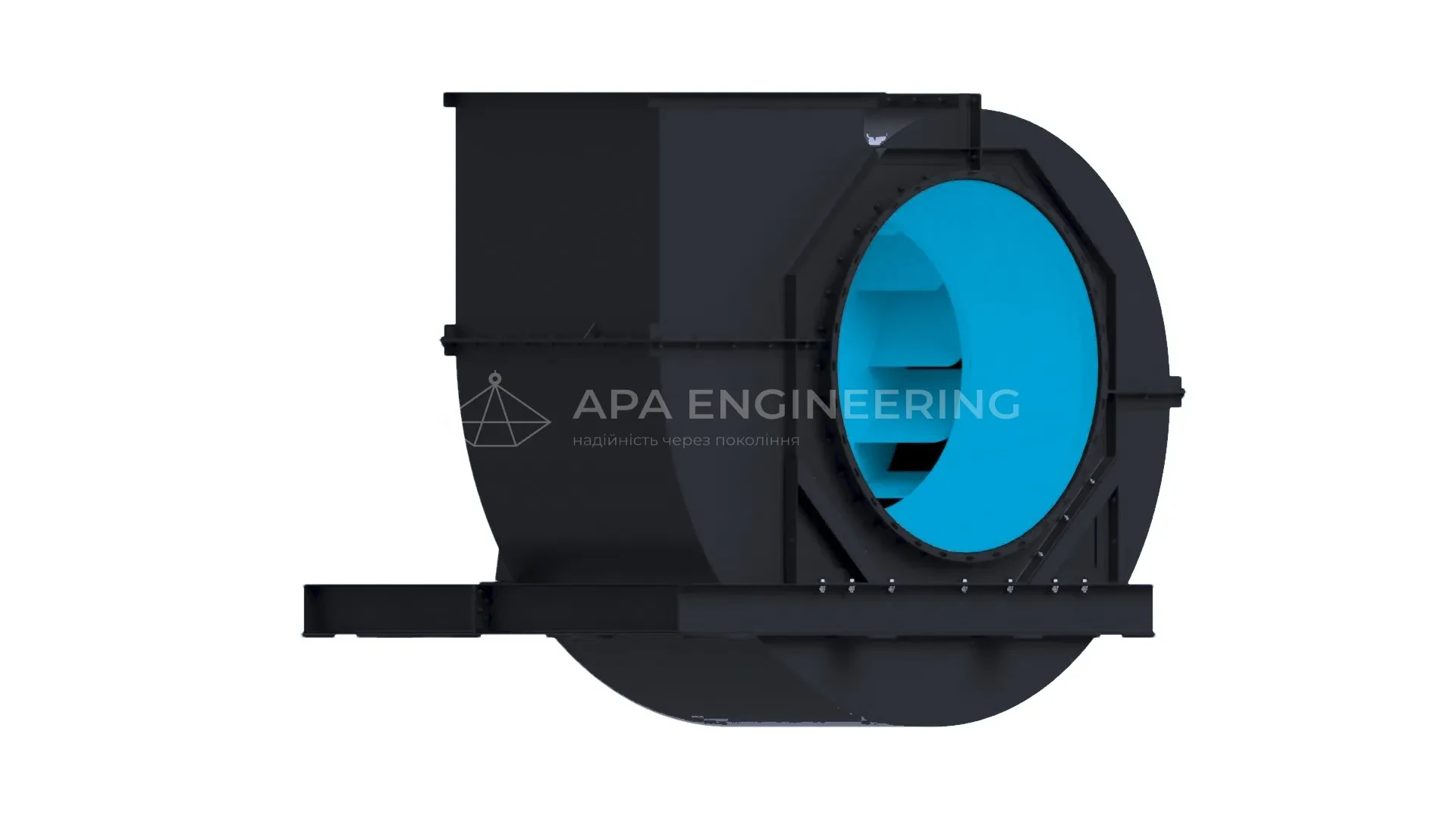

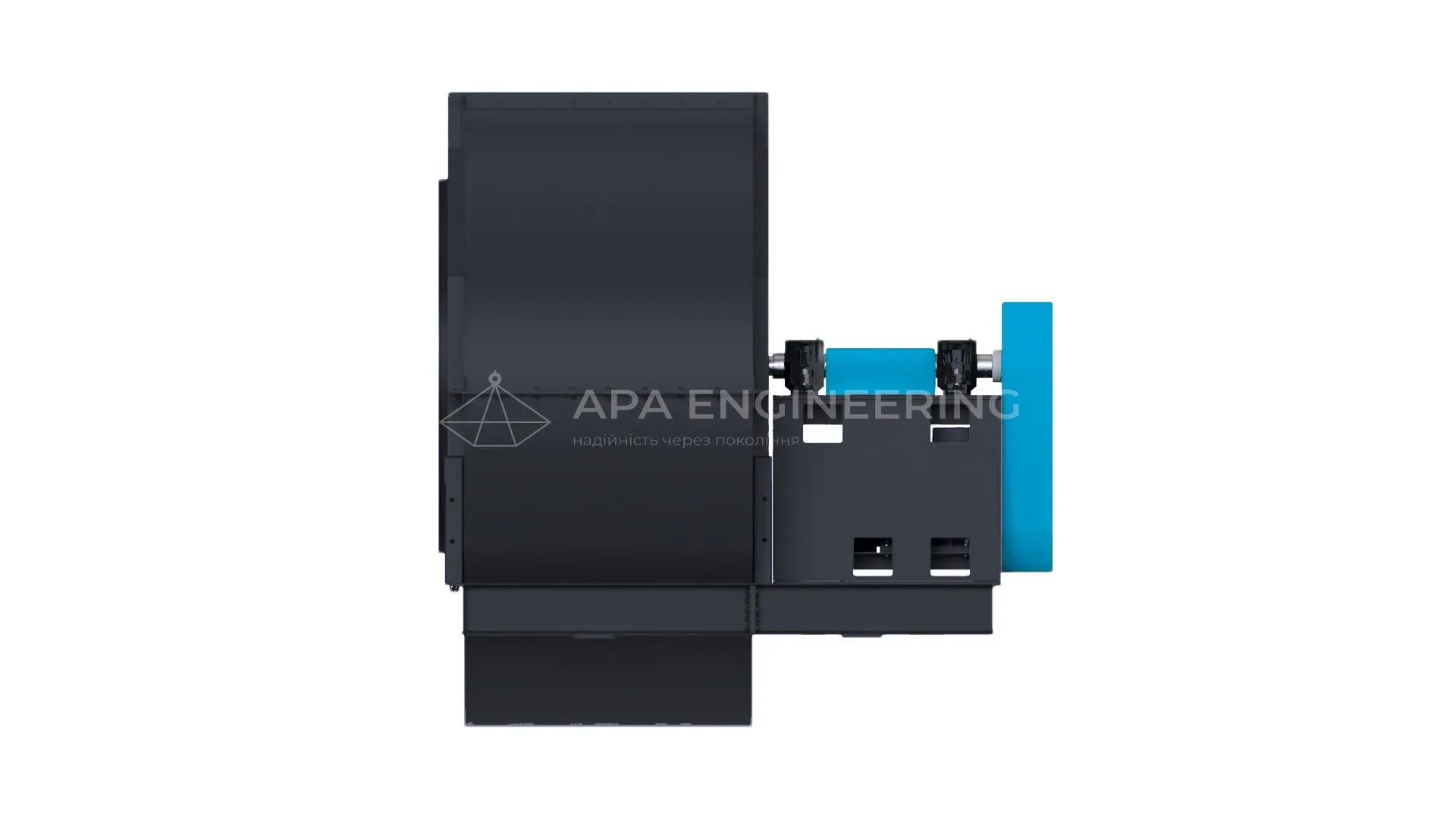

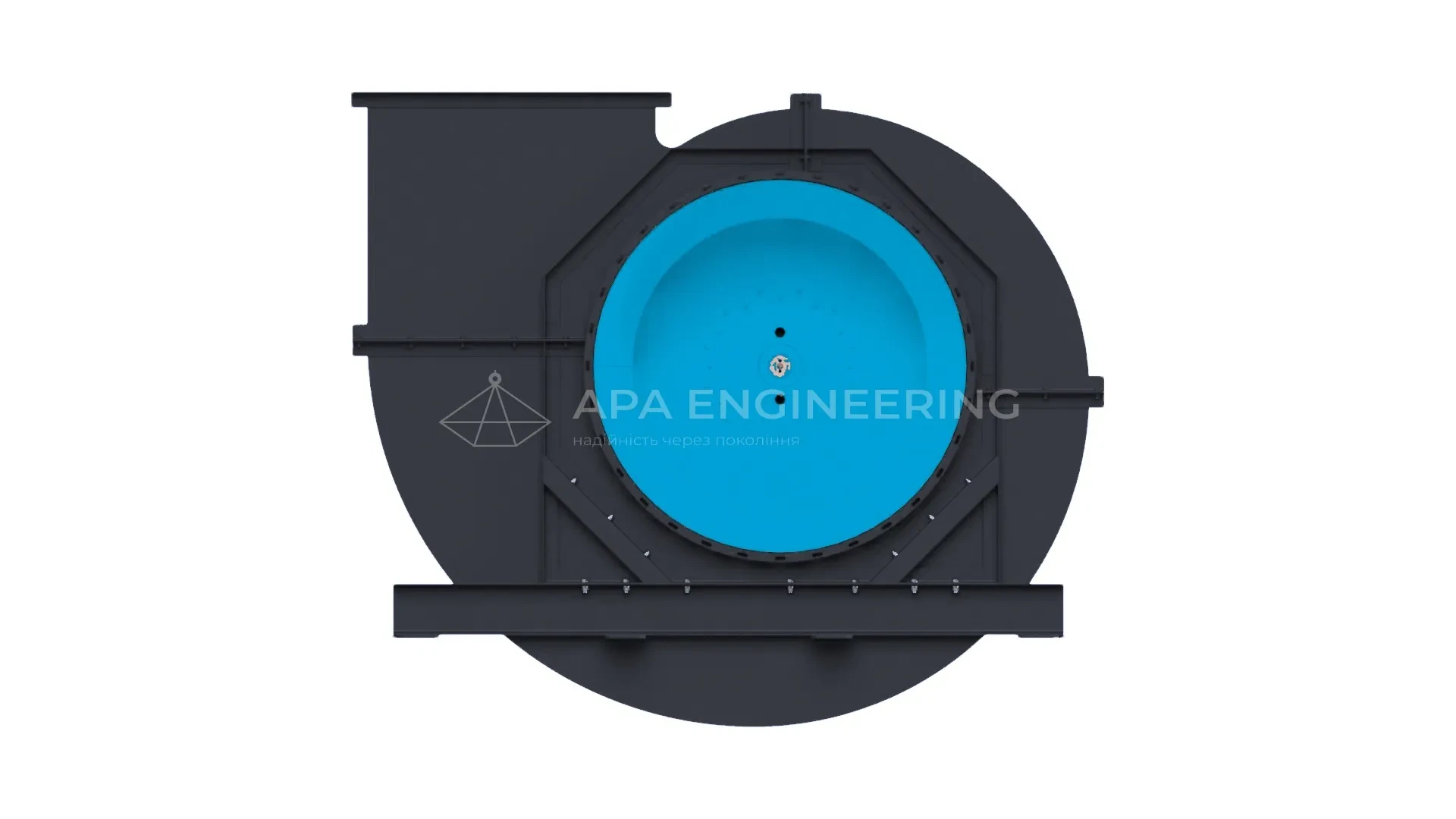

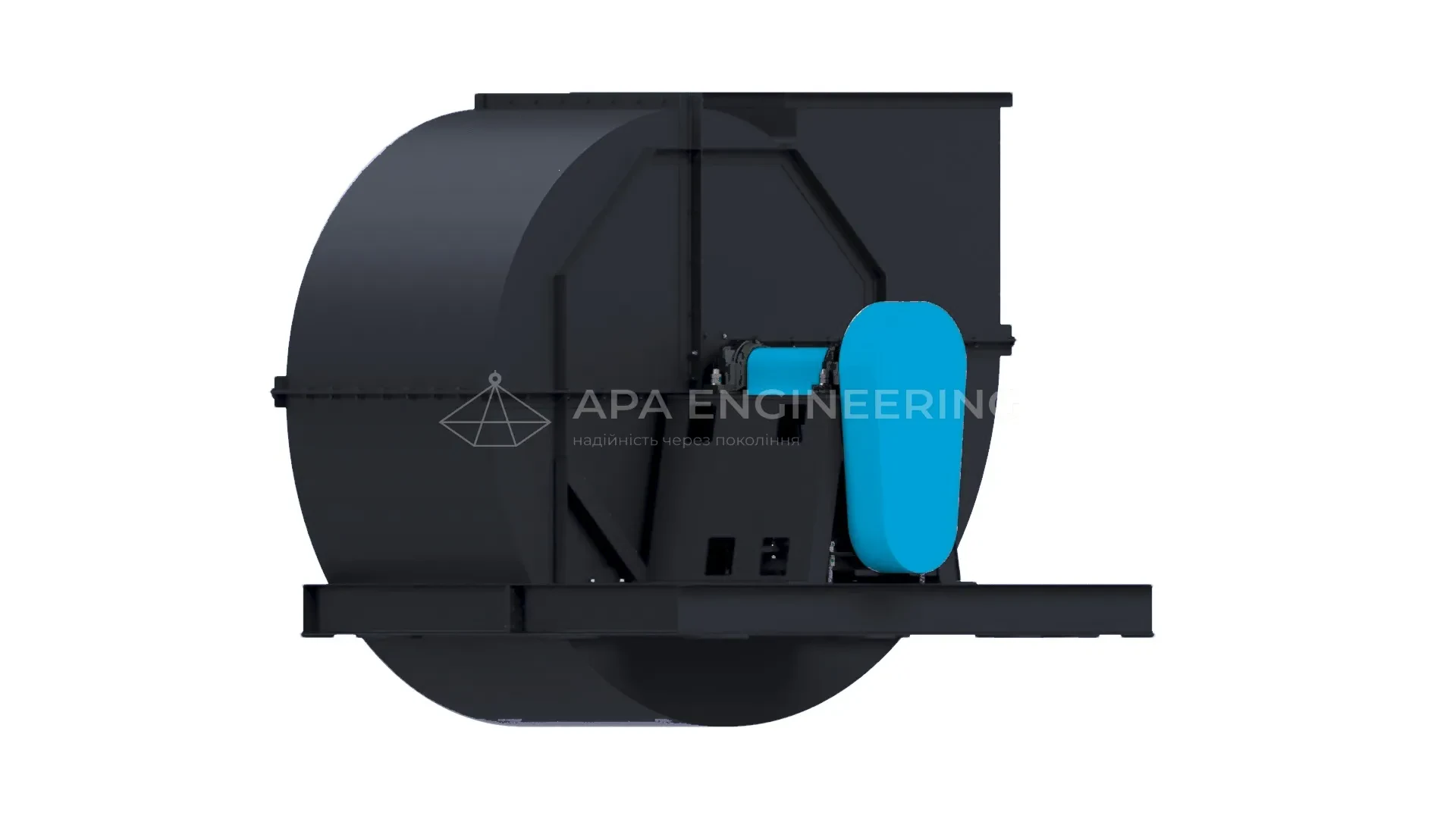

ВЦ 4-75 №16 (5)
Варіанти комплектації електродвигуном
| Технічні параметри ВЦ 4-75 №16, Виконання №5 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 4-75 №16 (5) з ел.двигуном АД160S6 11.00 кВт 1000 об./хв | 45100 | 430 | 1000 | 538 537,00 ₴ | ||
| ВЦ 4-75 №16 (5) з ел.двигуном АД160М6 15.00 кВт 1000 об./хв | 47800 | 490 | 1000 | 543 467,00 ₴ | ||
| ВЦ 4-75 №16 (5) з ел.двигуном 18.50 кВт 1000 об./хв | 54200 | 630 | 1000 | 552 167,00 ₴ | ||
| ВЦ 4-75 №16 (5) з ел.двигуном АД200М6 22.00 кВт 1000 об./хв | 5870 | 745 | 1000 | 562 056,00 ₴ | ||
| ВЦ 4-75 №16 (5) з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | — | — | 1000 | 572 452,00 ₴ | ||
| ВЦ 4-75 №16 (5) з ел.двигуном А250S6 45.00 кВт 1000 об./хв | 70700 | 1100 | 1000 | 604 744,00 ₴ | ||
| ВЦ 4-75 №16 (5) з ел.двигуном А250М6 55.00 кВт 1000 об./хв | 76500 | 1300 | 1000 | 614 879,00 ₴ | ||
| ВЦ 4-75 №16 (5) з ел.двигуном А280S6 75.00 кВт 1000 об./хв | 86400 | 1650 | 1000 | 650 578,00 ₴ | ||
| Технічні параметри ВЦ 4-75 №16 (5) | |
|---|---|
| ВЦ 4-75 №16 (5) з ел.двигуном АД160S6 11.00 кВт 1000 об./хв | |
| Артикул | ВЦ47516116-5 |
| Продуктивність | 45100 |
| Тиск | 430 |
| Об./хв | 1000 |
| Ціна |
538 537,00 ₴
|
| ВЦ 4-75 №16 (5) з ел.двигуном АД160М6 15.00 кВт 1000 об./хв | |
| Артикул | ВЦ47516156-5 |
| Продуктивність | 47800 |
| Тиск | 490 |
| Об./хв | 1000 |
| Ціна |
543 467,00 ₴
|
| ВЦ 4-75 №16 (5) з ел.двигуном 18.50 кВт 1000 об./хв | |
| Артикул | ВЦ475161856-5 |
| Продуктивність | 54200 |
| Тиск | 630 |
| Об./хв | 1000 |
| Ціна |
552 167,00 ₴
|
| ВЦ 4-75 №16 (5) з ел.двигуном АД200М6 22.00 кВт 1000 об./хв | |
| Артикул | ВЦ47516226-5 |
| Продуктивність | 5870 |
| Тиск | 745 |
| Об./хв | 1000 |
| Ціна |
562 056,00 ₴
|
| ВЦ 4-75 №16 (5) з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | |
| Артикул | ВЦ47516306-5 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 1000 |
| Ціна |
572 452,00 ₴
|
| ВЦ 4-75 №16 (5) з ел.двигуном А250S6 45.00 кВт 1000 об./хв | |
| Артикул | ВЦ47516456-5 |
| Продуктивність | 70700 |
| Тиск | 1100 |
| Об./хв | 1000 |
| Ціна |
604 744,00 ₴
|
| ВЦ 4-75 №16 (5) з ел.двигуном А250М6 55.00 кВт 1000 об./хв | |
| Артикул | ВЦ47516556-5 |
| Продуктивність | 76500 |
| Тиск | 1300 |
| Об./хв | 1000 |
| Ціна |
614 879,00 ₴
|
| ВЦ 4-75 №16 (5) з ел.двигуном А280S6 75.00 кВт 1000 об./хв | |
| Артикул | ВЦ47516756-5 |
| Продуктивність | 86400 |
| Тиск | 1650 |
| Об./хв | 1000 |
| Ціна |
650 578,00 ₴
|
Характеристики ВЦ 4-75 №16 (5)
Центробіжний (радіальний) вентилятор ВЦ 4-75 розроблений для загальнопромислового використання. Його основна функція — транспортування повітряних мас та газоповітряних сумішей, нагрітих не більше ніж до 80°С, за умови відсутності в них клейких речовин, волокнистих включень, а також механічних частинок у концентрації понад 100 мг/м³. Агрегат належить до класу вентиляторів низького тиску та оснащений одностороннім всмоктуванням. Лопатки робочого колеса мають зворотний вигин. Виробництво здійснюється згідно з вимогами ГОСТ 10616-90. Спіральний кожух корпусу виконано з вуглецевої сталі, а робоче колесо має зварну конструкцію з листового металу. За потреби можливе виготовлення у вибухобезпечному варіанті.
Характеристики вентилятора ВЦ 4-75 №16 (ВЦ 4-70-16) схема 5
Загальні характеристики
- вентилятор центробіжний (радіальний) низького тиску;
- виконання 5 (привід через клино-ремінну передачу);
- матеріал вуглецева сталь
(під замовлення - нержавіюча сталь, алюмінієві сплави, різнорідні метали); - фарбування вентилятора - порошкове (жовтий та синій кольори);
- можливість повороту равлика з кроком 45°;
- обертання робочого колеса ліве або праве;
- діаметр робочого колеса 1600 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- продуктивність 71 400 ... 127 000 м³/год;
- робочий тиск 680 ... 1 750 Па;
- температура робочого середовища до 80°С;
- потужність електродвигуна 11 ... 75 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Аналоги відцентрових вентиляторів ВЦ 4-75 №16
Багато виробників вентиляційного обладнання України виготовляють аналоги ВЦ 4-75 №16 у відповідності з ТУ У 29.2-41569120-01-2017.
Найбільш розповсюджені моделі:
- ВЦ 4-75 (ВЦ 4-75 №16, ВЦ 4-75-16)
- ВЦ 4-70 (ВЦ 4-70 №16, ВЦ 4-70-16)
- ВР 80-70 (ВР 80-70 №16, ВР 80-70-16)
- ВР 80-75.1 (ВР 80-75 №16, ВР 80-75-16)
- ВР 86-77 (ВР 86-77 №16, ВР 86-77-16)
- ВР 88-72.1 (ВР 88-72 №16, ВР 88-72-16)
- ВР 89-75 (ВР 89-75 №16, ВР 89-75-16)
Напрям обертання вентилятора ВЦ 4-75 №16 сх.5 та кути повороту корпуса равлика
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 4-75 №16 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-75 №16 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрямок корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВХОДУ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦ 4-75 №16
Усі відцентрові вентилятори ВЦ 4-75-16 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і повітроводів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° і 315°.
Варіанти комплектації вентилятора ВЦ 4-75 №16 схема №5 електродвигунами
| Центробіжний вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Віброізолятори | Повна маса | Габаритні розміри Довжина × Ширина × Висота | ||||
|---|---|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | Тип | Кількість | |||
| кВт | об/хв | м³/год | Па | шт. | кг | мм | |||
| ВЦ 4-75 №16 Схема 5 | АІР160S6 | 11 | 1000 | 71 400 | 680 | ДО45 | 8 | 2 710 | 2570×3510×2510 |
| АІР160М6 | 15 | 1000 | 79 800 | 820 | ДО45 | 8 | 2 740 | ||
| АІР180М6 | 18,5 | 1000 | 85 100 | 950 | ДО45 | 8 | 2 805 | ||
| АІР200М6 | 22 | 1000 | 90 100 | 1 080 | ДО45 | 8 | 2 830 | ||
| АІР200L6 | 30 | 1000 | 100 000 | 1 350 | ДО45 | 8 | 2 860 | ||
| АІР225М6 | 37 | 1000 | 105 500 | 1 380 | ДО45 | 8 | 2 924 | ||
| АІР250S6 | 45 | 1000 | 108 000 | 1 400 | ДО45 | 8 | 2 990 | ||
| АІР250М6 | 55 | 1000 | 120 000 | 1 580 | ДО45 | 8 | 3 045 | ||
| АІР280S6 | 75 | 1000 | 127 000 | 1 750 | ДО45 | 8 | 3 190 | ||
Конструктивні особливості ВЦ 4-75 №16 сх. 5
Вузли вентилятора ВЦ 4-75 №16 сх. 5
- Корпус вентилятора ВЦ 4-75 №16 (равлик) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Равлик можна переставляти (перекручувати) на рамі, тим самим змінюючи напрямок виходу повітря із вентилятора згідно ГОСТ 10616-90. Кількість кутів повороту корпуса відповідає кількості отворів під приєднувальні болти у задній стінці корпуса. Для забезпечення гарантійних умов на вентилятор кут повороту равлика виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким іншим згідно побажань замовника.
- Робоче колесо вентилятора ВЦ 4-75 №16 Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується на проміжний вал вентилятора.
- Підшипниковий вузол Складається із проміжного вала і двох підшипників, на яких вал обертається. Використовуються підшипники - SNR, Франція. Відрізняються високою надійністю і довговічністю. Використовуються замість давно застарілих і непрактичних масляних ванн.
- Клино-ремінна передача Складається із ведучого шківа, веденого шківа, клинових ременів і захисного кожуха. Передає крутний момент із вала електродвигуна на проміжний вал вентилятора.
- Електродвигун АІР під равлик ВЦ 4-75 №16 виконання №5 Електродвигун встановлюється на полозках на станині. Полозки дозволяють регулювати натяг ременів зміною положення двигуна. Для комплектації ВЦ 4-75-16 за схемою виконання №5 підходять двигуни потужністю від 11 до 75 кВт з частотою обертання 1000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама) Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які можуть бути використані для встановлення вентилятора на віброізолятори ДО45 у кількості 8 шт.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖНИЙ ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-75 №16 СХЕМА 5. ТЕЛЕФОНУЙТЕ МЕНЕДЖЕРУ!
Матеріал корпуса і робочого колеса
- Вуглецева сталь (Стандартне виконання. Використовується в більшості випадків. Саме поширене).
- Нержавіюча сталь (Корозійностійке виконання. Використовується у випадках, коли вентилятор працює в умовах з підвищеною агресивністю робочого середовища).
- Різнорідні метали (Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші).
- Алюмінієві сплави (Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Центробіжний вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази).
Переваги наших центробіжних вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія

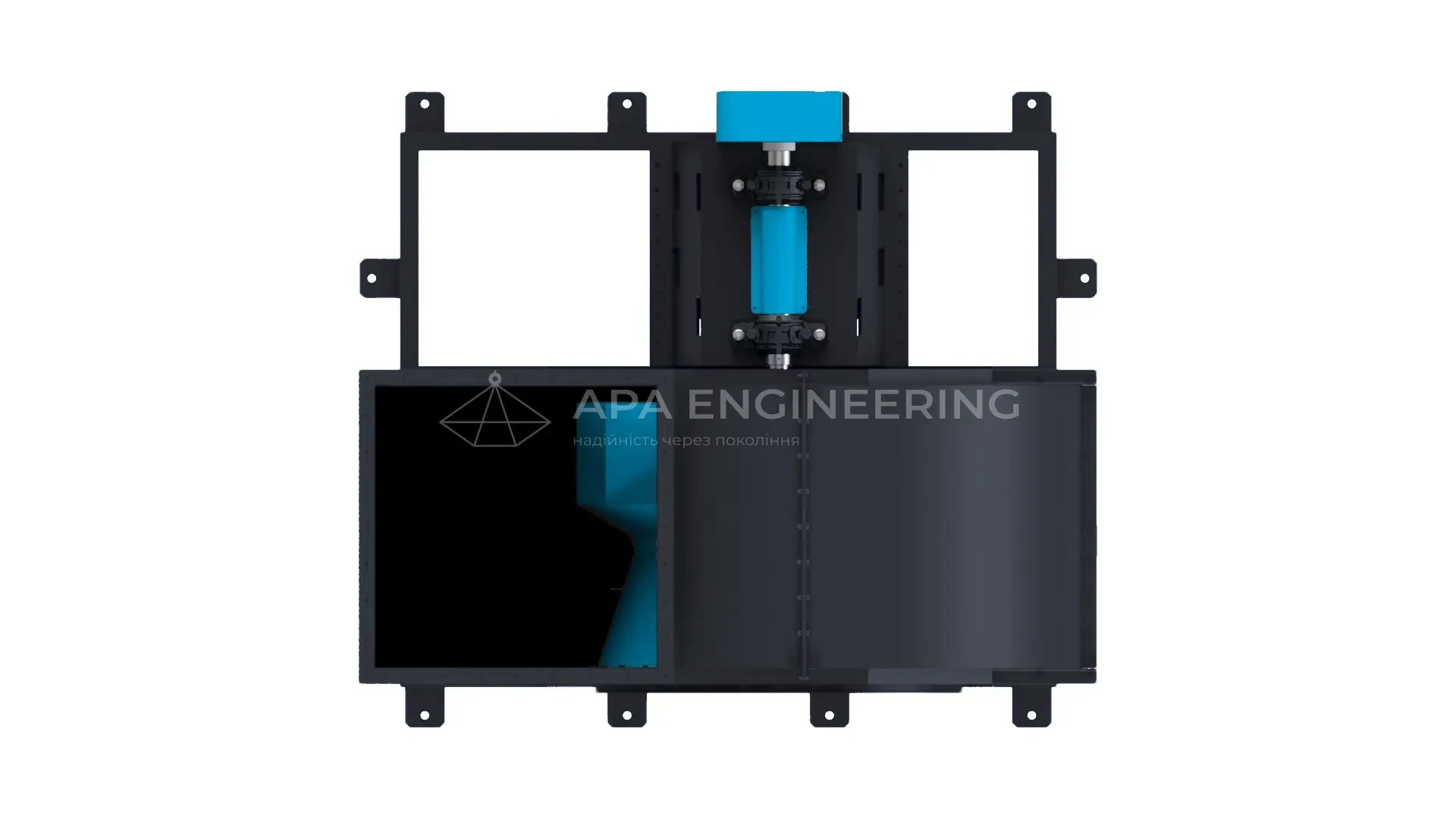

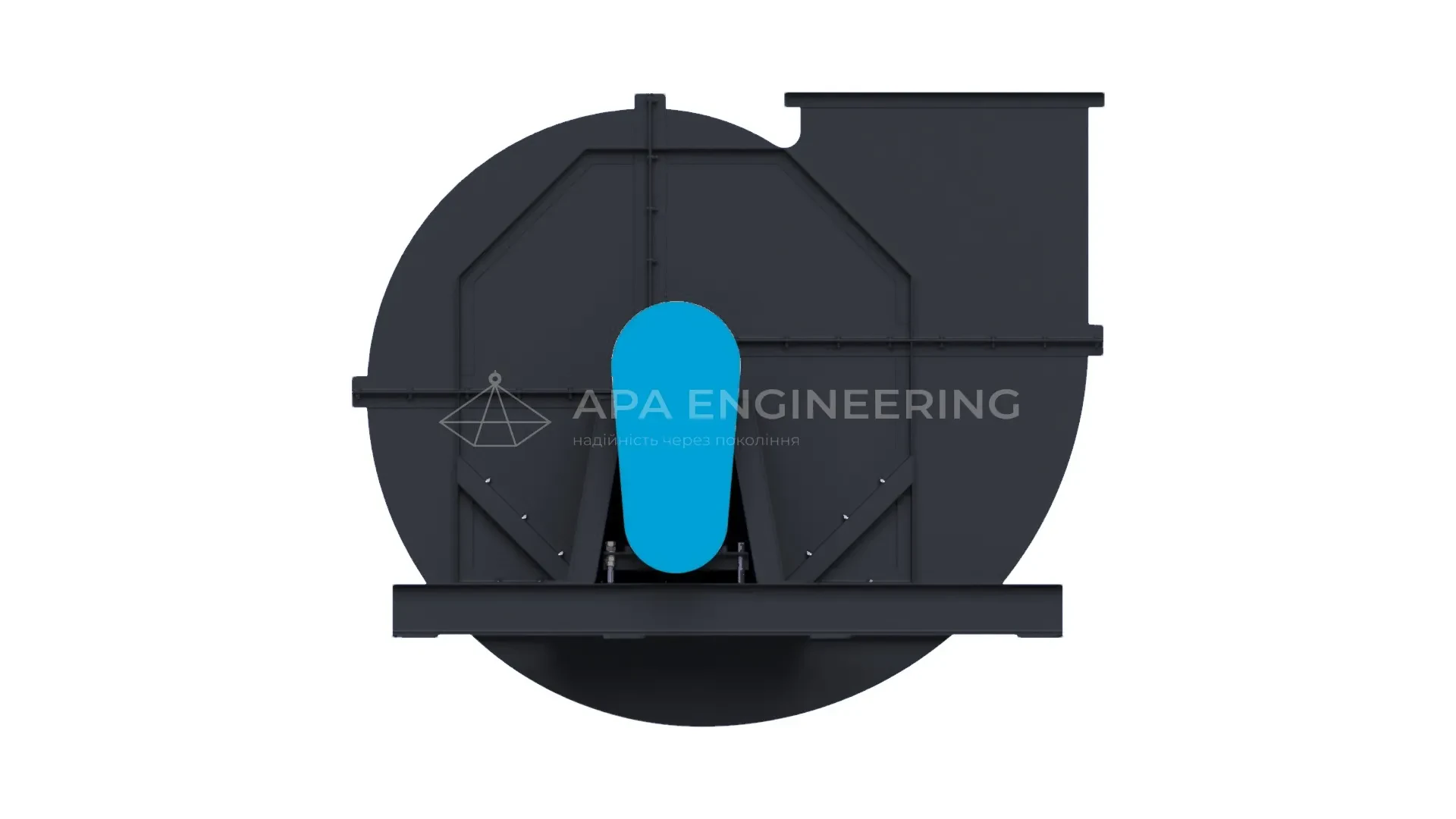

Конструктивне виконання вентилятора ВЦ 4-75 №16 схема 5
 |  |
Схема 5.1 | Схема 5.2 |
ВЦ 4-75-16 виконаний за схемою №5 і конструктивно влаштований так, що передача крутного моменту від електродвигуна на робоче колесо вентилятора здійснюється через клино-ремінну передачу і підшипниковий вузол SNR.
Варіанти виконань
Схема 5.1 - електродвигун розміщений під проміжним валом. Натяг ременів регулюється зміною висоти монтажної платформи двигуна, що кріпиться на шпильках із регулювальними гайками. Перевага схеми - компактність (мінімальні габарити).
Схема 5.2 - електродвигун розміщений зліва або справа від проміжного вала. Натяг ременів регулюється горизонтальною зміною положення двигуна, розміщеного на полозках. Перевага схеми - значно більший діапазон регулювання, що дає можливість використовувати різні діаметри шківів і довжину ременів.
Що дає 5-та схема
- підбираючи розміри шківів можна корегувати передаточне число, і як наслідок - частоту обертання робочого колеса і продуктивність вентилятора;
- клино-ремінна передача сприяє "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна, що особливо актуально у випадку раптового виходу з ладу одного з них;
- зменшується навантаження на двигун - підшипниковий вузол приймає на себе всі вібрації та дисбаланси робочого колеса, а також запобігає передачі теплоти і виключає можливість перегріву при високотемпературних режимах роботи;
- у випадку заміни електродвигуна не потрібно знімати робоче колесо і проводити його повторне балансування.
Особливості робочого колеса вентилятора ВЦ 4-75 №16
У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:
- 12 загнутих назад лопаток;
- переднього кільцеподібного диска;
- заднього цільного диска із ввареною посередині ступицею.
Діаметр робочого колеса 1600 мм (D=1,0×Dн). Бувають модифікації з більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення. Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75 №16 виконання 5
Креслення схеми виконання 5.1
Креслення схеми виконання 5.2
Відцентровий вентилятор ВЦ 4-75 №16: ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Радіальні вентилятори ВЦ 4-75 №16 виробляються в Україні на заводі АПА ІНЖИНІРИНГ. Кожен вентилятор виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
ВЦ 4-75 №16 використовується для дуттєвих та витяжних систем вентиляції на виробництвах і в промисловості. Вентилятор ефективно переміщує повітря без волокон та липких домішок, а широкий вибір технічних характеристик дозволяє підібрати модель під будь-які задачі.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити вентилятор можна напряму із заводу, без посередників, в роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна і юридична документація.
Вентилятори завжди підтримуються на складах, тому замовлення обробляється миттєво. Оформити покупку можна онлайн, за телефоном +380 (98) 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати консультацію та допомогти з підбором обладнання.
АПА ІНЖИНІРИНГ пропонує вигідні умови по ціні, термінах поставки та оплаті, а для постійних клієнтів діють накопичувальні знижки.
Ми цінуємо Ваш вибір і прагнемо забезпечити найвищу якість вентиляційного обладнання.
