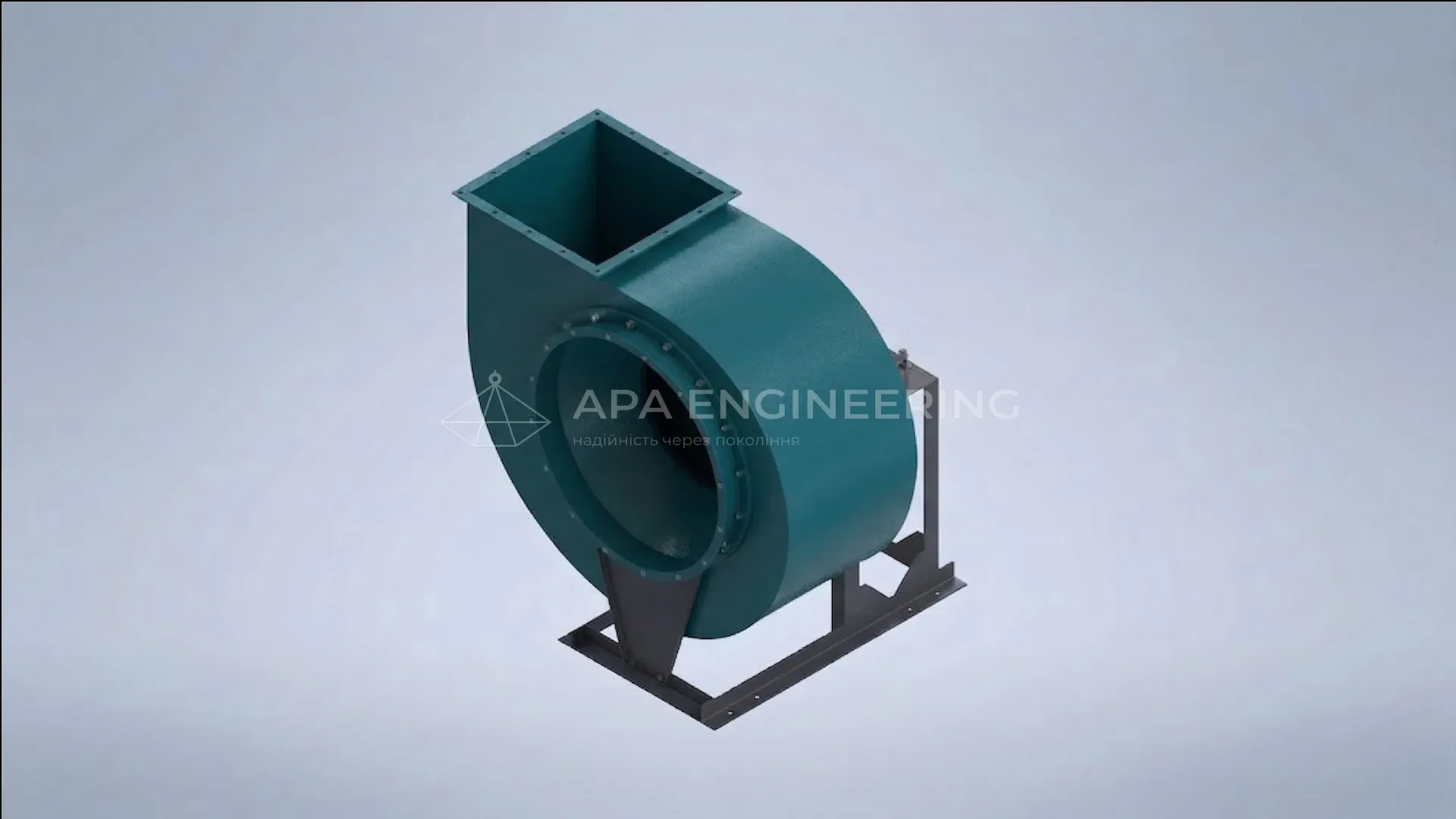

ВЦ 4-75 №8
Варіанти комплектації електродвигуном
| Технічні параметри ВЦ 4-75 №8, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦ 4-75 №8 з ел.двигуном 2.20 кВт 750 об./хв | 14000 | 240 | 750 | 54 250,00 ₴ | ||
| ВЦ 4-75 №8 з ел.двигуном АИРМ112МВ8 3.00 кВт 750 об./хв | 10600 | 680 | 750 | 55 671,00 ₴ | ||
| ВЦ 4-75 №8 з ел.двигуном АД132S8 4.00 кВт 750 об./хв | 11000 | 680 | 750 | 60 311,00 ₴ | ||
| ВЦ 4-75 №8 з ел.двигуном 5.50 кВт 1000 об./хв | 17000 | 800 | 1000 | 60 021,00 ₴ | ||
| ВЦ 4-75 №8 з ел.двигуном 7.50 кВт 1000 об./хв | 22000 | 780 | 1000 | 63 095,00 ₴ | ||
| ВЦ 4-75 №8 з ел.двигуном АД160S6 11.00 кВт 1000 об./хв | 23000 | 900 | 1000 | 73 433,00 ₴ | ||
| Технічні параметри ВЦ 4-75 №8 | |
|---|---|
| ВЦ 4-75 №8 з ел.двигуном 2.20 кВт 750 об./хв | |
| Артикул | ВЦ4758228-1 |
| Продуктивність | 14000 |
| Тиск | 240 |
| Об./хв | 750 |
| Ціна |
54 250,00 ₴
|
| ВЦ 4-75 №8 з ел.двигуном АИРМ112МВ8 3.00 кВт 750 об./хв | |
| Артикул | ВЦ475838-1 |
| Продуктивність | 10600 |
| Тиск | 680 |
| Об./хв | 750 |
| Ціна |
55 671,00 ₴
|
| ВЦ 4-75 №8 з ел.двигуном АД132S8 4.00 кВт 750 об./хв | |
| Артикул | ВЦ475848-1 |
| Продуктивність | 11000 |
| Тиск | 680 |
| Об./хв | 750 |
| Ціна |
60 311,00 ₴
|
| ВЦ 4-75 №8 з ел.двигуном 5.50 кВт 1000 об./хв | |
| Артикул | ВЦ4758556-1 |
| Продуктивність | 17000 |
| Тиск | 800 |
| Об./хв | 1000 |
| Ціна |
60 021,00 ₴
|
| ВЦ 4-75 №8 з ел.двигуном 7.50 кВт 1000 об./хв | |
| Артикул | ВЦ4758756-1 |
| Продуктивність | 22000 |
| Тиск | 780 |
| Об./хв | 1000 |
| Ціна |
63 095,00 ₴
|
| ВЦ 4-75 №8 з ел.двигуном АД160S6 11.00 кВт 1000 об./хв | |
| Артикул | ВЦ4758116-1 |
| Продуктивність | 23000 |
| Тиск | 900 |
| Об./хв | 1000 |
| Ціна |
73 433,00 ₴
|
Характеристики ВЦ 4-75 №8
Центробіжний (радіальний) вентилятор ВЦ 4-75 розроблений для загальнопромислового використання. Його основна функція — транспортування повітряних мас та газоповітряних сумішей, нагрітих не більше ніж до 80°С, за умови відсутності в них клейких речовин, волокнистих включень, а також механічних частинок у концентрації понад 100 мг/м³. Агрегат належить до класу вентиляторів низького тиску та оснащений одностороннім всмоктуванням. Лопатки робочого колеса мають зворотний вигин. Виробництво здійснюється згідно з вимогами ГОСТ 10616-90. Спіральний кожух корпусу виконано з вуглецевої сталі, а робоче колесо має зварну конструкцію з листового металу. За потреби можливе виготовлення у вибухобезпечному варіанті.
Характеристики вентилятора ВЦ 4-75 №8 (ВЦ 4-70-8)
Загальні характеристики
- вентилятор центробіжний (радіальний) низького тиску;
- виконання 1 (робоче колесо на валу електродвигуна);
- матеріал вуглецева сталь
(під замовлення - нержавіюча сталь, алюмінієві сплави, різнорідні метали); - фарбування вентилятора - порошкове (жовтий та синій крльори);
- можливість повороту равлика з кроком 45°;
- обертання робочого колеса ліве або праве;
- діаметр робочого колеса 800 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- продуктивність 14 000 ... 25 000 м³/год;
- робочий тиск 500 ... 1 280 Па;
- температура робочого середовища до 80°С;
- потужність електродвигуна 3 ... 11 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Аналоги відцентрових вентиляторів ВЦ 4-75 №8
Багато виробників вентиляційного обладнання України виготовляють аналоги ВЦ 4-75 №8 у відповідності з ТУ У 29.2-41569120-01-2017.
Найбільш розповсюджені моделі:
- ВЦ 4-75 (ВЦ 4-75 №8, ВЦ 4-75-8)
- ВЦ 4-70 (ВЦ 4-70 №8, ВЦ 4-70-8)
- ВР 80-70 (ВР 80-70 №8, ВР 80-70-8)
- ВР 80-75.1 (ВР 80-75 №8, ВР 80-75-8)
- ВР 86-77 (ВР 86-77 №8, ВР 86-77-8)
- ВР 88-72.1 (ВР 88-72 №8, ВР 88-72-8)
- ВР 89-75 (ВР 89-75 №8, ВР 89-75-8)
Переваги наших центробіжних вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Напрямок обертання вентилятора ВЦ 4-75 №8 та кути повороту корпуса равлика
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 4-75 №8 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-75 №8 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрямок корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВХОДУ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦ 4-75 №8
Усі відцентрові вентилятори ВЦ 4-75-8 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і повітроводів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° і 315°.
Варіанти комплектації вентилятора ВЦ 4-75 №8 електродвигунами
| Центробіжний вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Віброізолятори | Повна маса | Габаритні розміри Довжина × Ширина × Висота | ||||
|---|---|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | Тип | Кількість | |||
| кВт | об/хв | м³/год | Па | шт. | кг | мм | |||
| ВЦ 4-75 №8 Схема 1 | АІР112МВ8 | 3 | 750 | 15 200 | 550 | ДО41 | 6 | 296 | 1440×1445×1440 |
| АІР132S8 | 4 | 750 | 16 000 | 570 | ДО41 | 6 | 302 | ||
| АІР132S6 | 5,5 | 1000 | 18 000 | 1 100 | ДО41 | 6 | 311 | ||
| АІР132М6 | 7,5 | 1000 | 23 100 | 1 200 | ДО42 | 6 | 325 | ||
| АІР160S6 | 11 | 1000 | 25 000 | 1 280 | ДО42 | 6 | 371 | ||

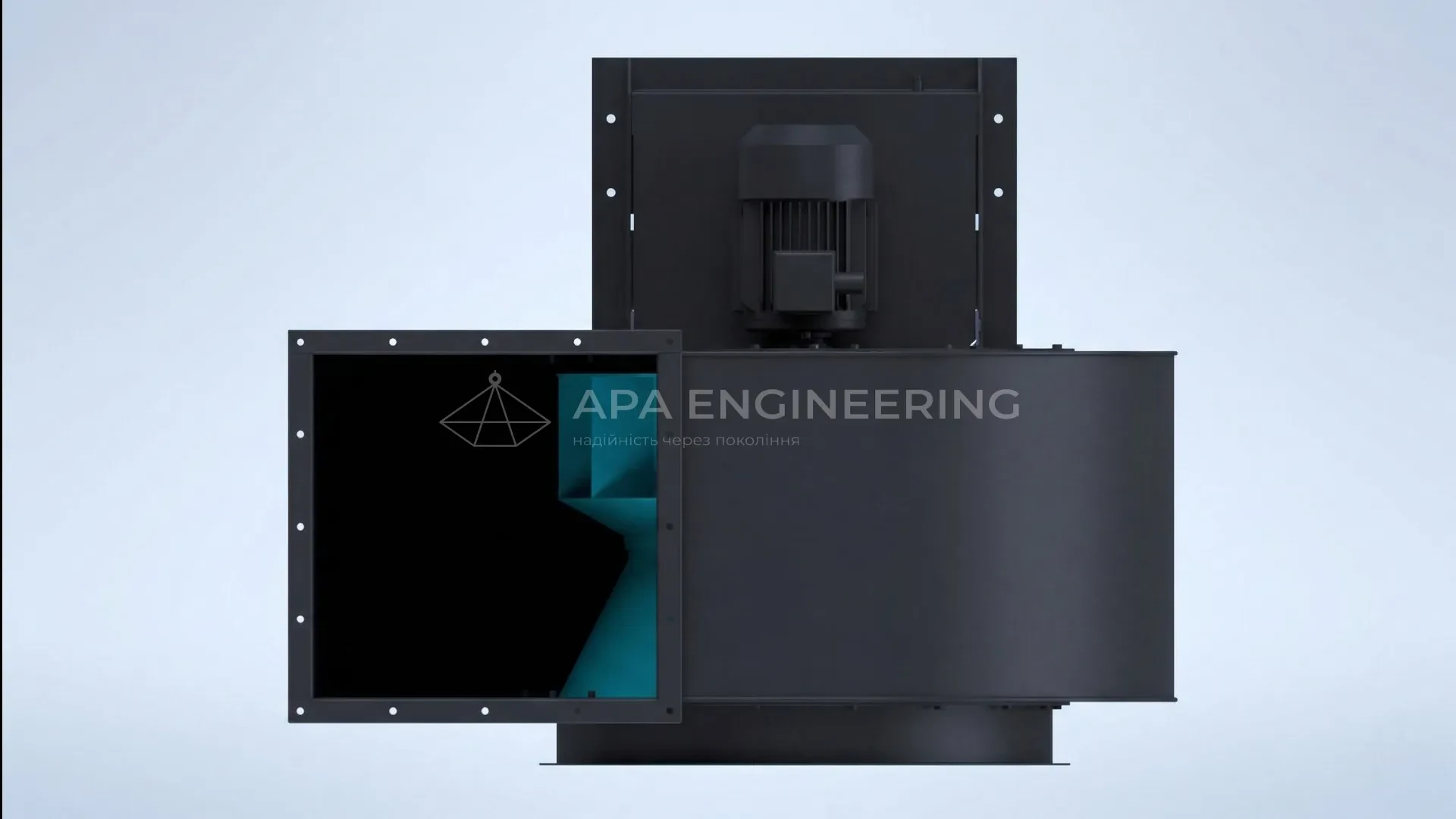

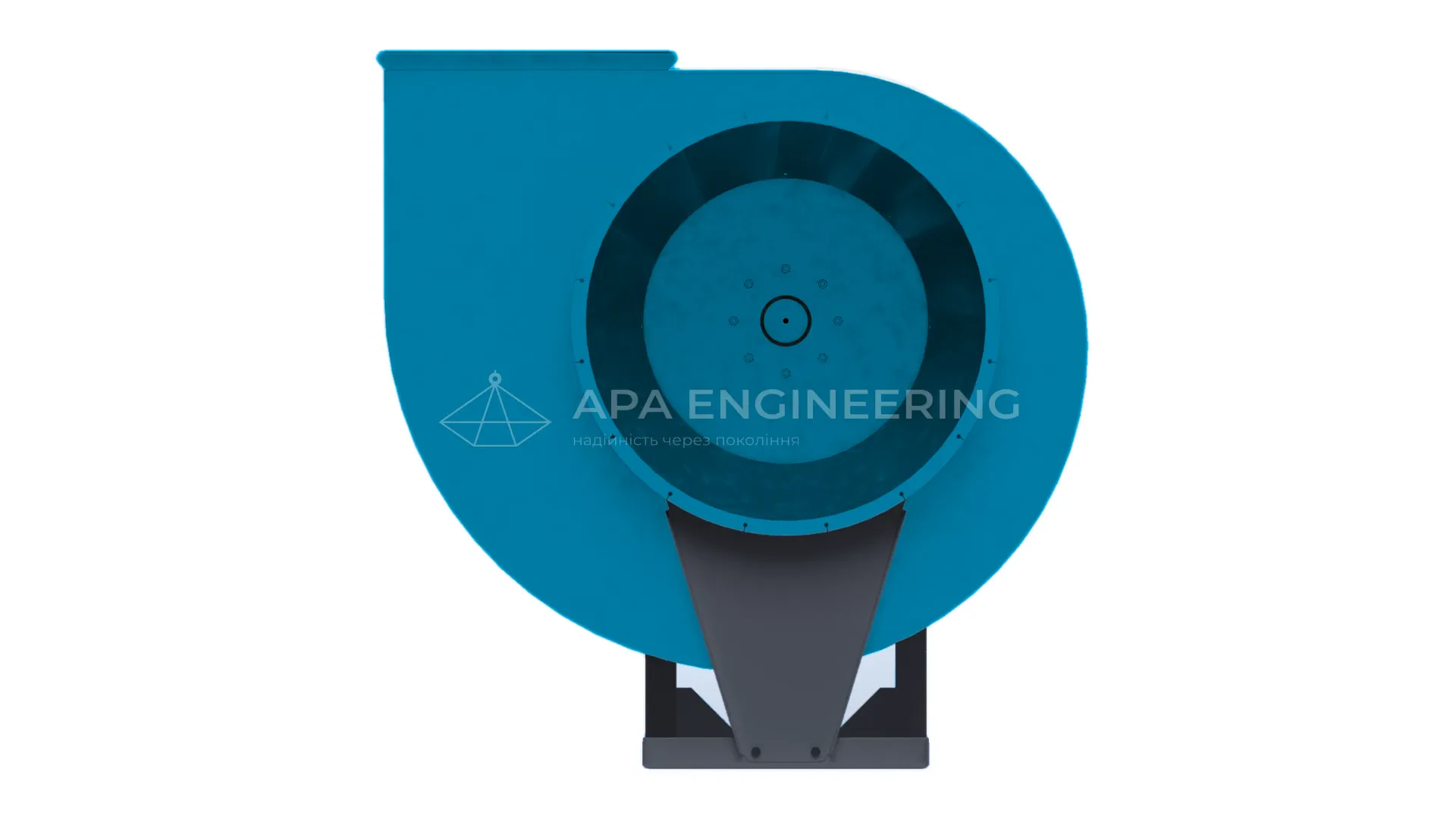

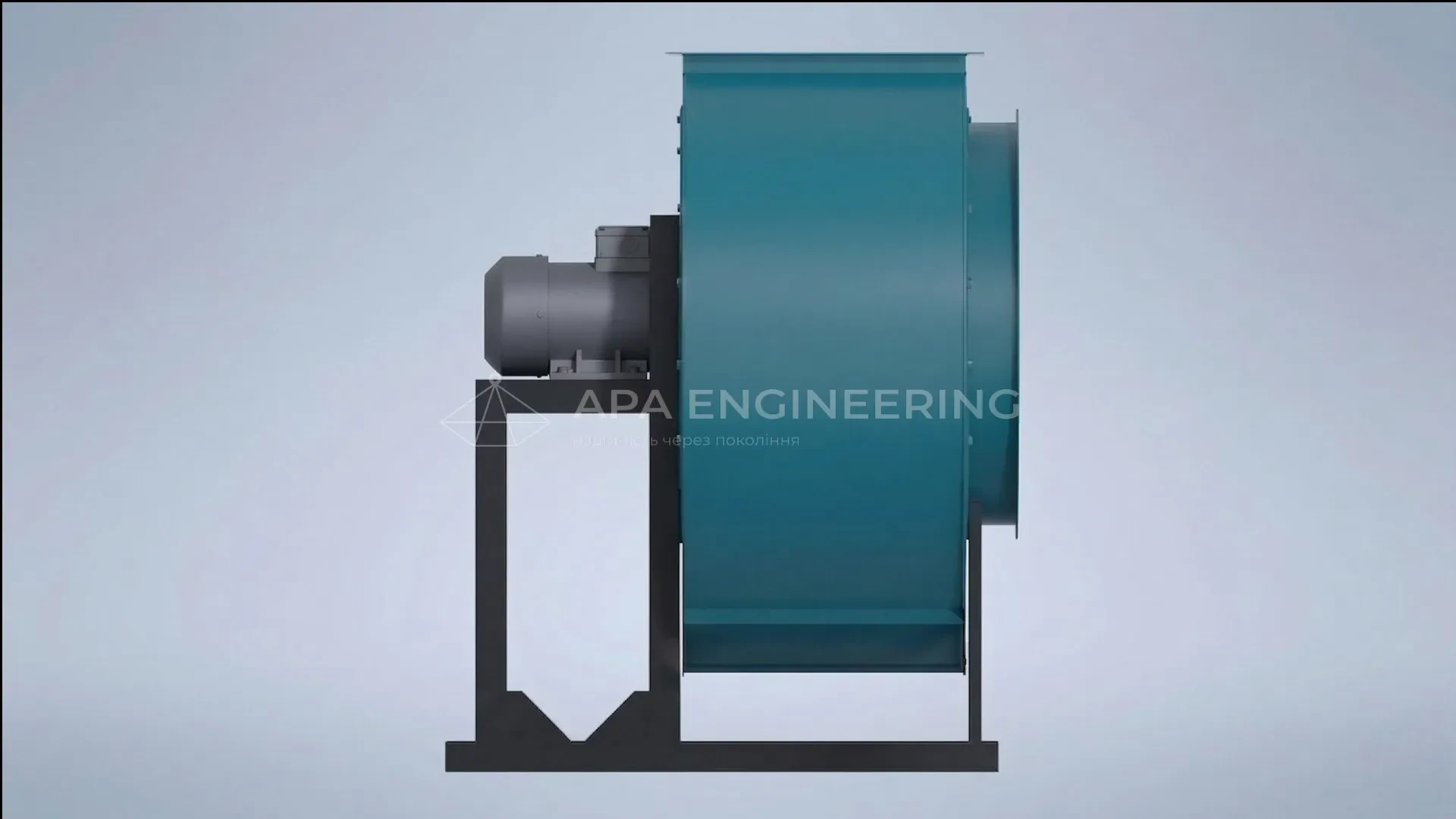

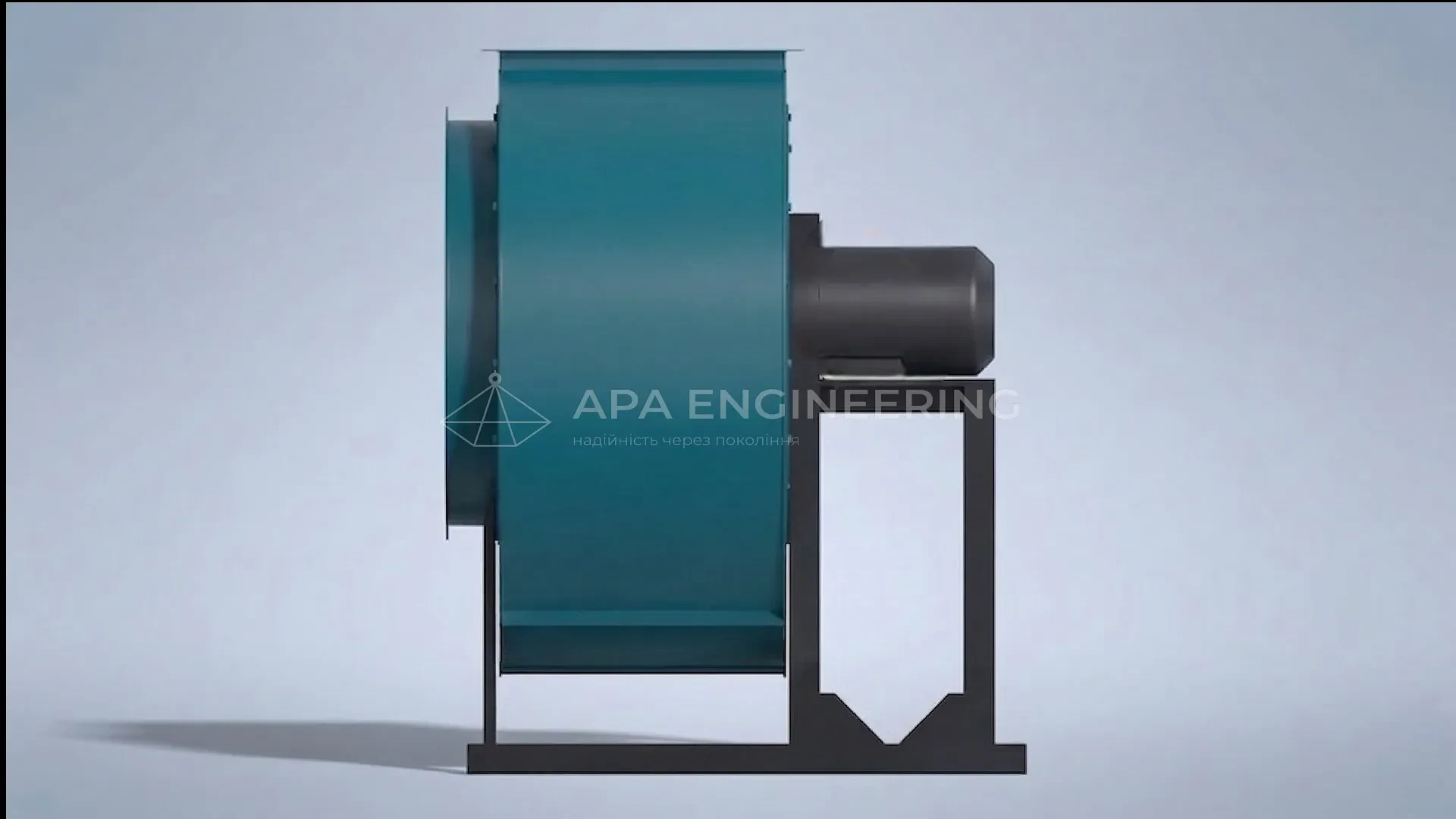

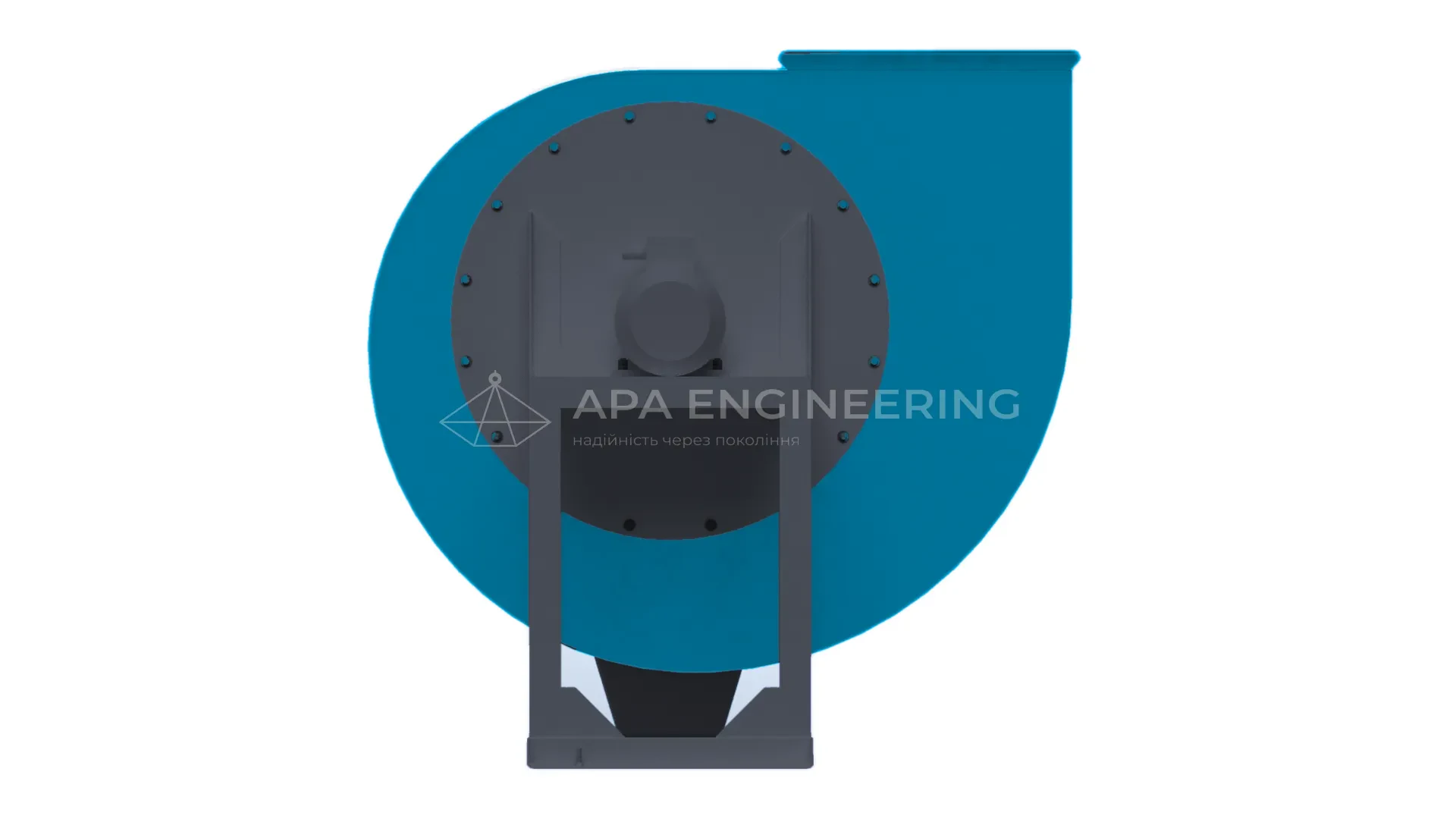

Конструктивні особливості ВЦ 4-75 №8
Вузли вентилятора ВЦ 4-75 №8
- Корпус вентилятора ВЦ 4-75 №8 Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний та квадратний вихідний патрубки з приєднувальними фланцями. Равлик можна переставляти (перекручувати) на рамі, тим самим змінюючи напрямок виходу повітря із вентилятора згідно ГОСТ 10616-90. Кількість кутів повороту корпуса відповідає кількості отворів під приєднувальні болти в задній стінці корпуса. Для забезпечення гарантійних умов на вентилятор кут повороту равлика виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким іншим згідно побажань замовника.
- Робоче колесо вентилятора ВЦ 4-75 №8 Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна.
- Електродвигун АІР для ВЦ 4-75 №8 Електродвигун встановлюється на станині (рамі), або, в окремих випадках, може кріпитися до корпусу вентилятора. Для комплектації ВЦ 4-75-8 підходять двигуни потужністю від 2,2 до 11 кВт з частотою обертання 750 і 1000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама) Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які можуть бути використані для встановлення вентилятора на віброізолятори ДО41 або ДО42 в кількості 6 шт.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖНИЙ ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-75 №8
ТЕЛЕФОНУЙТЕ МЕНЕДЖЕРУ
Матеріал корпуса і робочого колеса
- Вуглецева сталь (Стандартне виконання. Використовується в більшості випадків. Саме поширене).
- Нержавіюча сталь (Корозійностійке виконання. Використовується у випадках, коли вентилятор працює в умовах з підвищеною агресивністю робочого середовища).
- Різнорідні метали (Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші).
- Алюмінієві сплави (Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гаратія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Центробіжний вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази).
Виконання вентилятора ВЦ 4-75 №8 за схемою №1
Для ВЦ 4-75 передбачено Виконання 1 - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги:
- компактні розміри;
- проста конструкція;
- низька ціна.
Особливості робочого колеса вентилятора ВЦ 4-75 №8
У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:
- 12 загнутих назад лопаток;
- переднього кільцеподібного диска;
- заднього цільного диска із ввареною посередині ступицею.
Діаметр робочого колеса 800 мм (D=1,0×Dн). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення. Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75 №8
Креслення схеми виконання №1
Відцентровий вентилятор ВЦ 4-75 №8: ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Радіальні вентилятори ВЦ 4-75 №8 виробляються в Україні на заводі АПА ІНЖИНІРИНГ. Кожен вентилятор виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, порошкове фарбування. Вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
ВЦ 4-75 №8 використовується для дуттєвих та витяжних систем вентиляції на виробництвах і в промисловості. Вентилятор ефективно переміщує повітря без волокон та липких домішок, а широкий вибір технічних характеристик дозволяє підібрати модель під будь-які задачі.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити вентилятор можна напряму із заводу, без посередників, в роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна і юридична документація.
Вентилятори завжди підтримуються на складах, тому замовлення обробляється миттєво. Оформити покупку можна онлайн, за телефоном +380 98 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати консультацію та допомогти з підбором обладнання.
АПА ІНЖИНІРИНГ пропонує вигідні умови по ціні, термінах поставки та оплаті, а для постійних клієнтів діють накопичувальні знижки.
Ми цінуємо Ваш вибір і прагнемо забезпечити найвищу якість вентиляційного обладнання.
