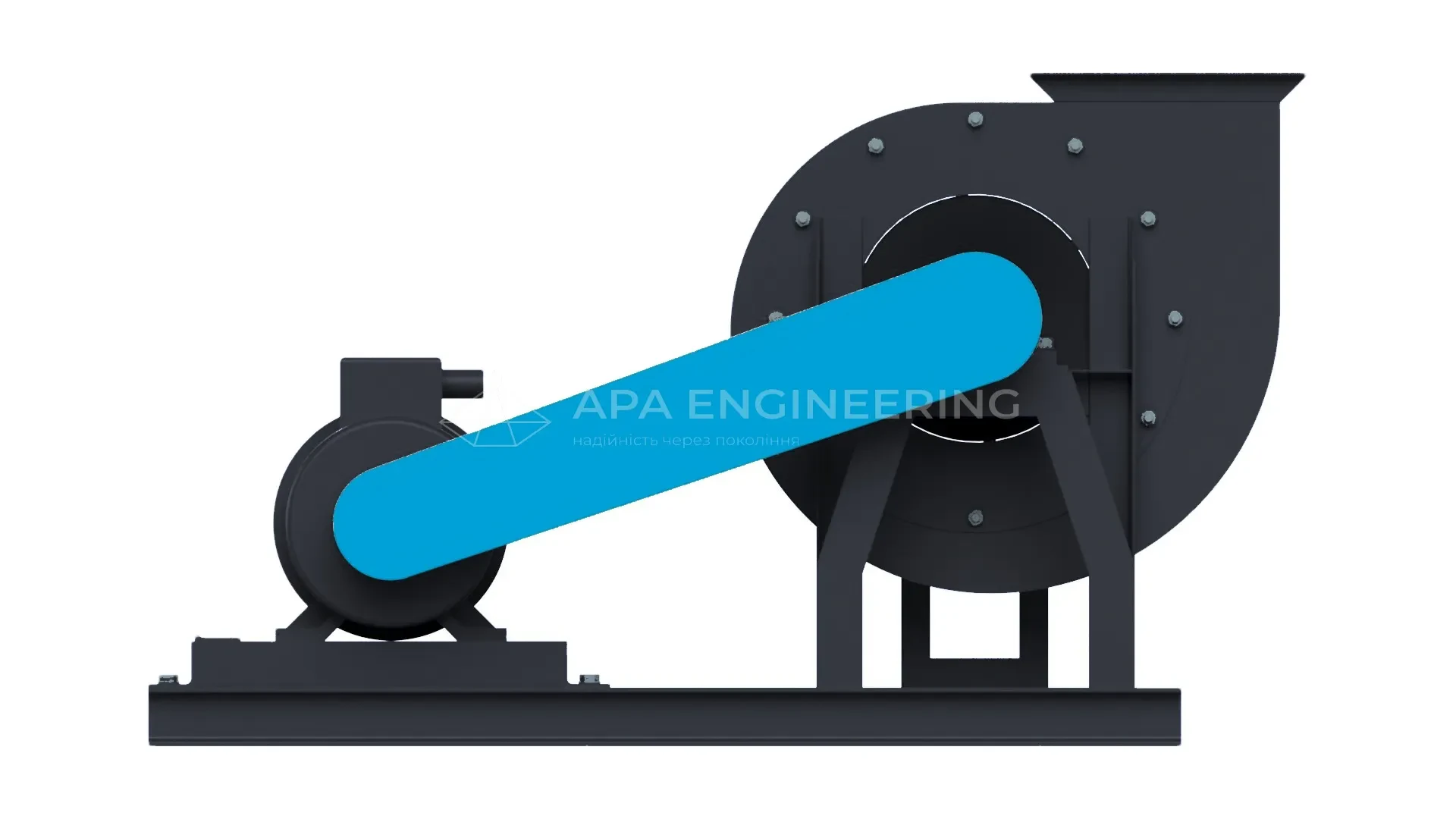

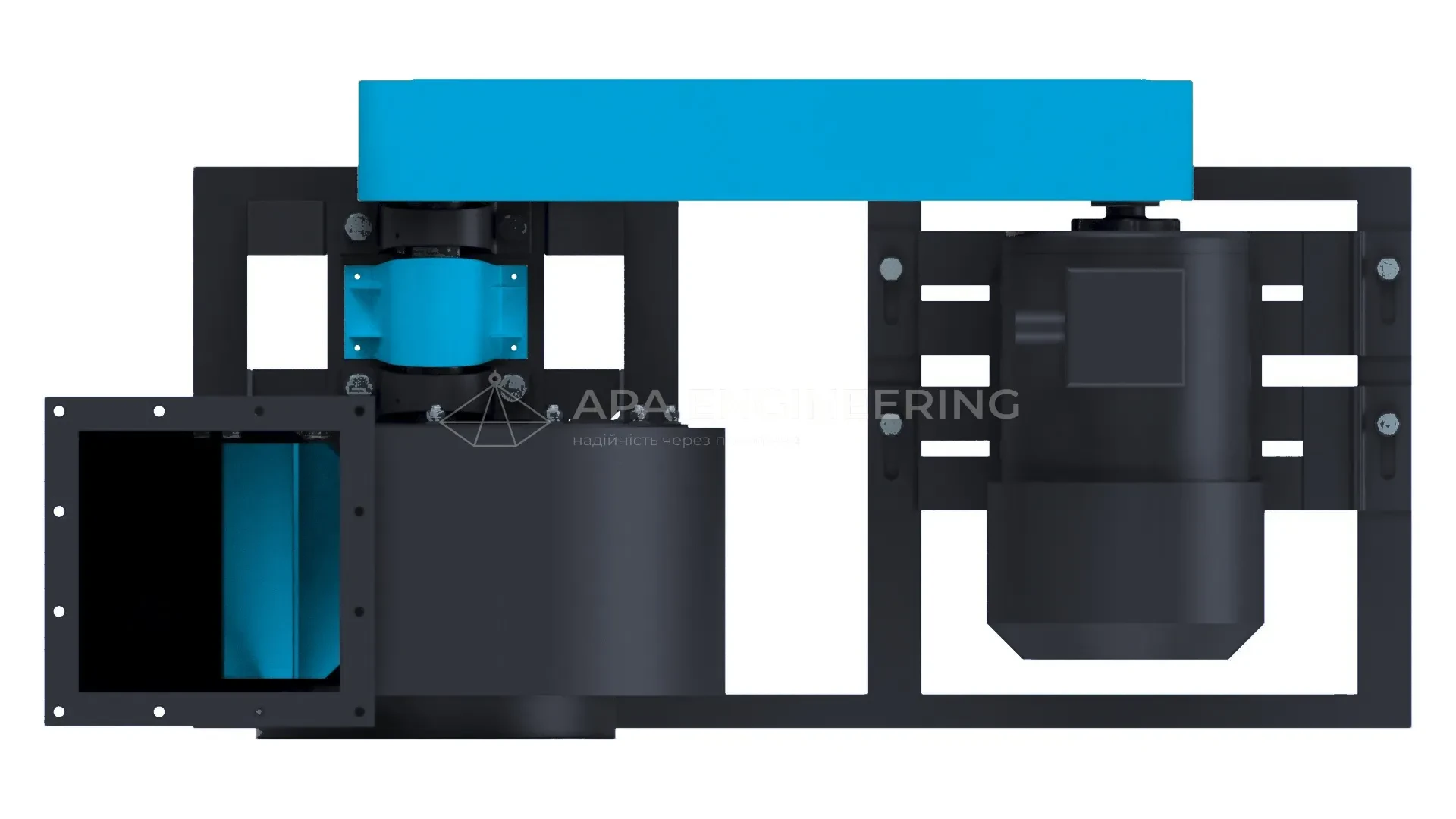

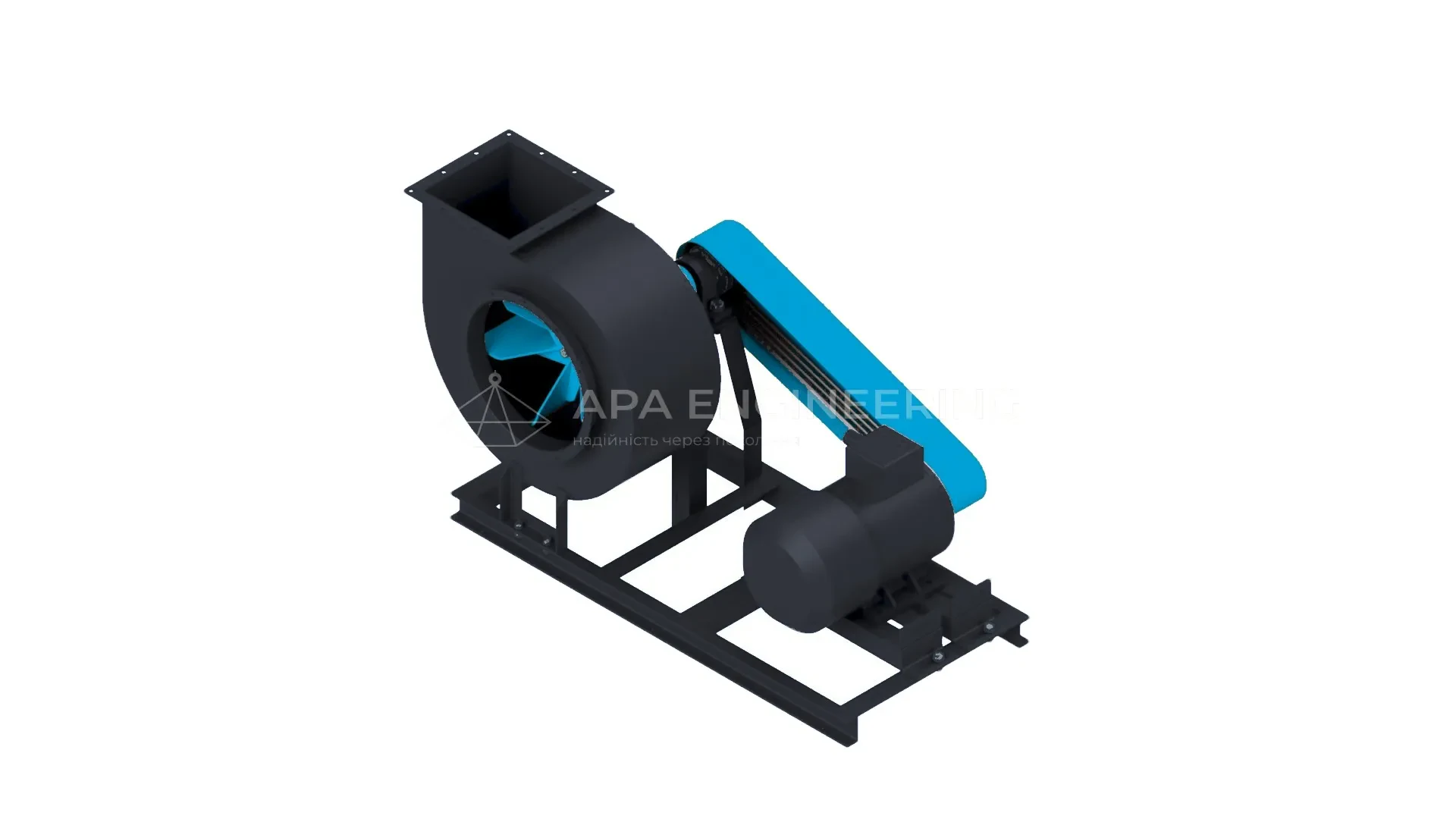

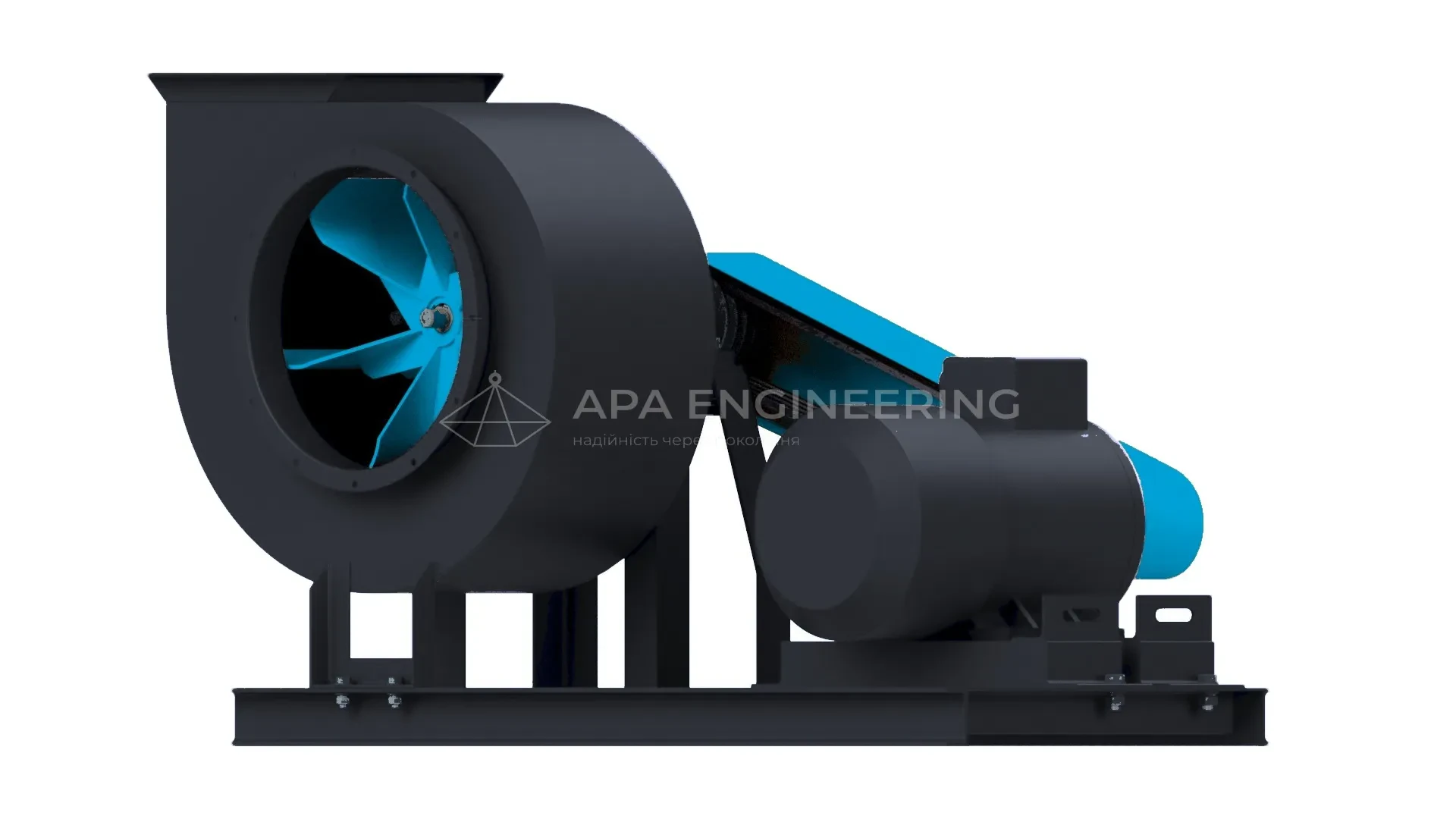

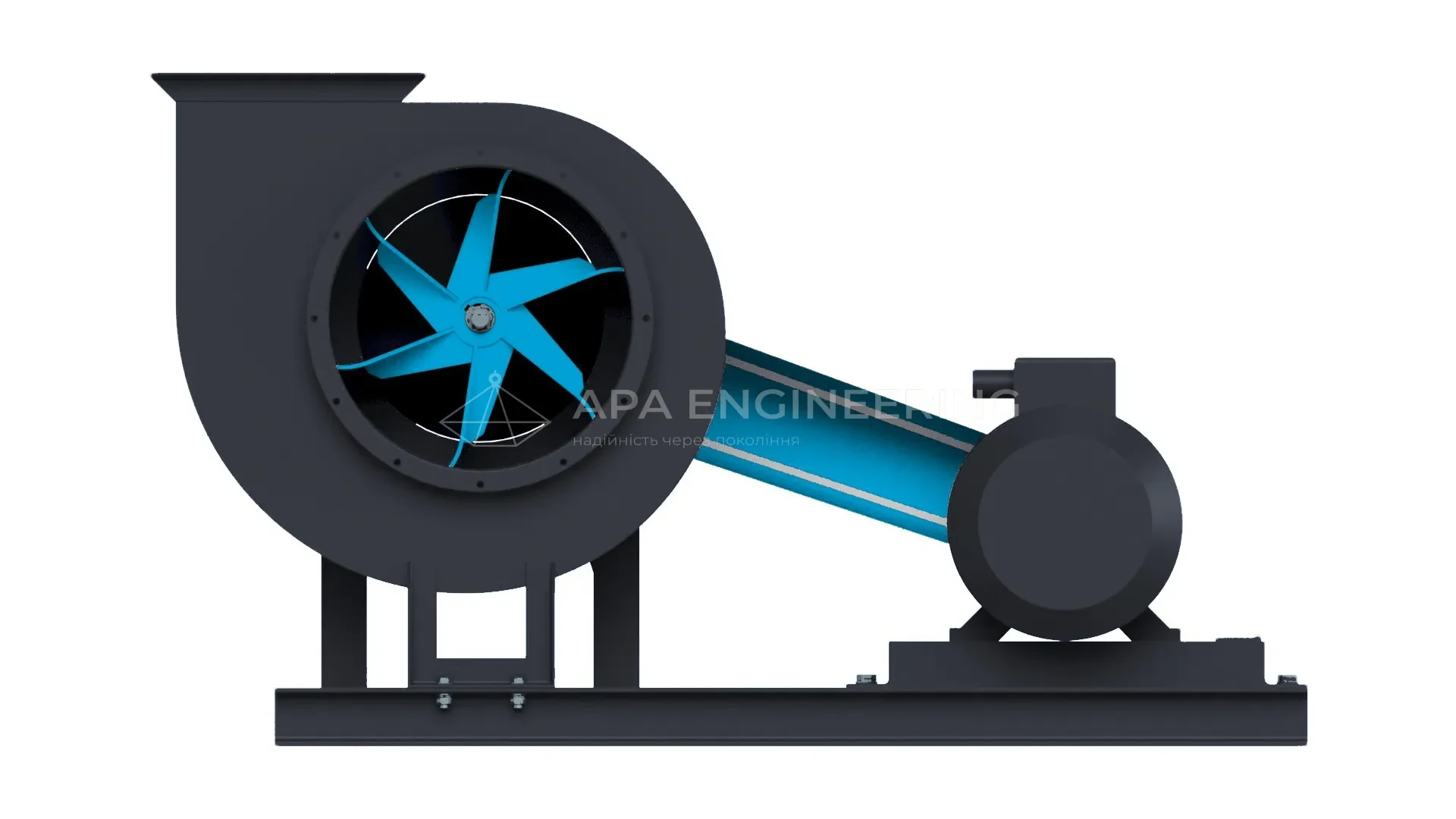

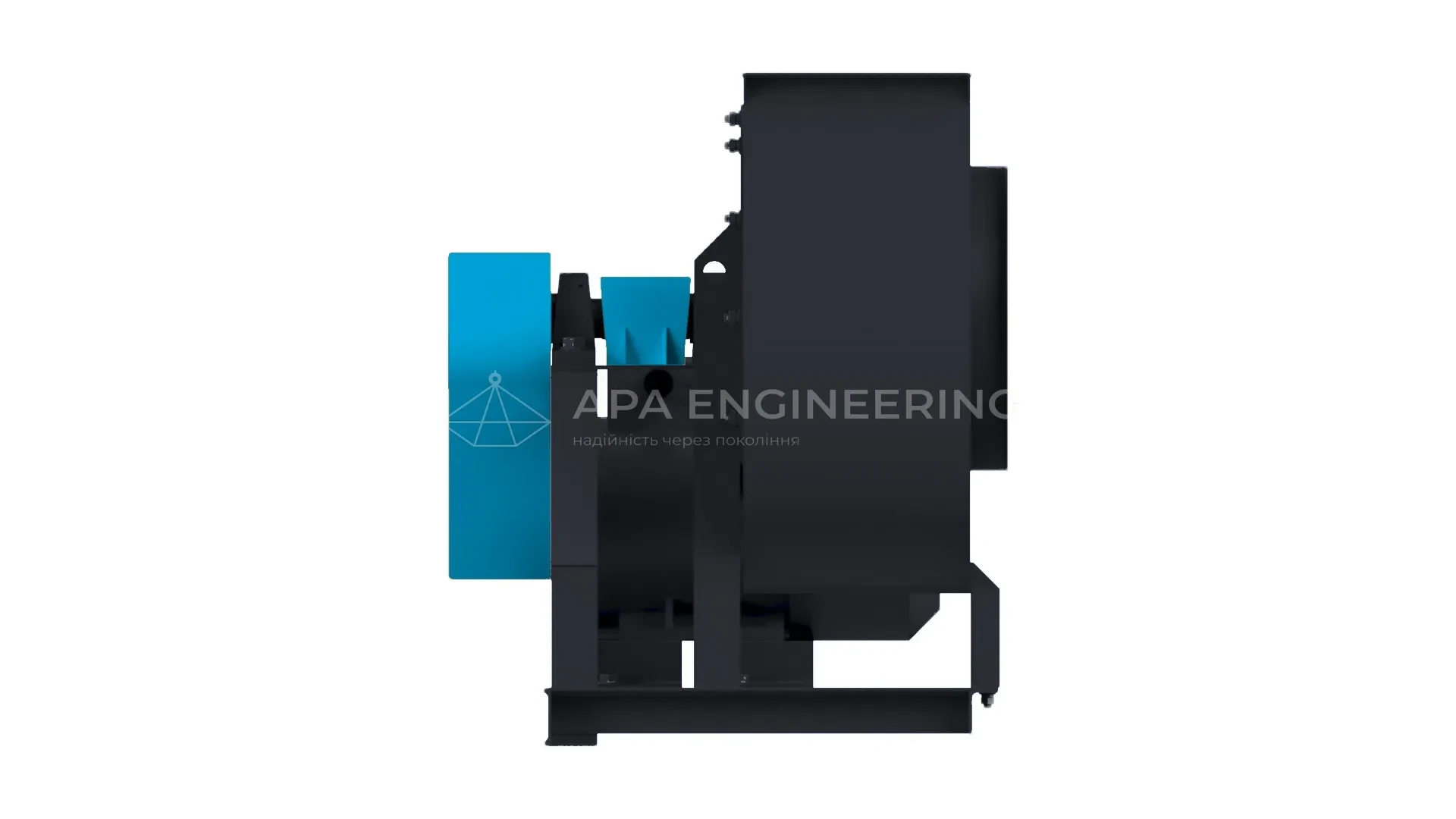

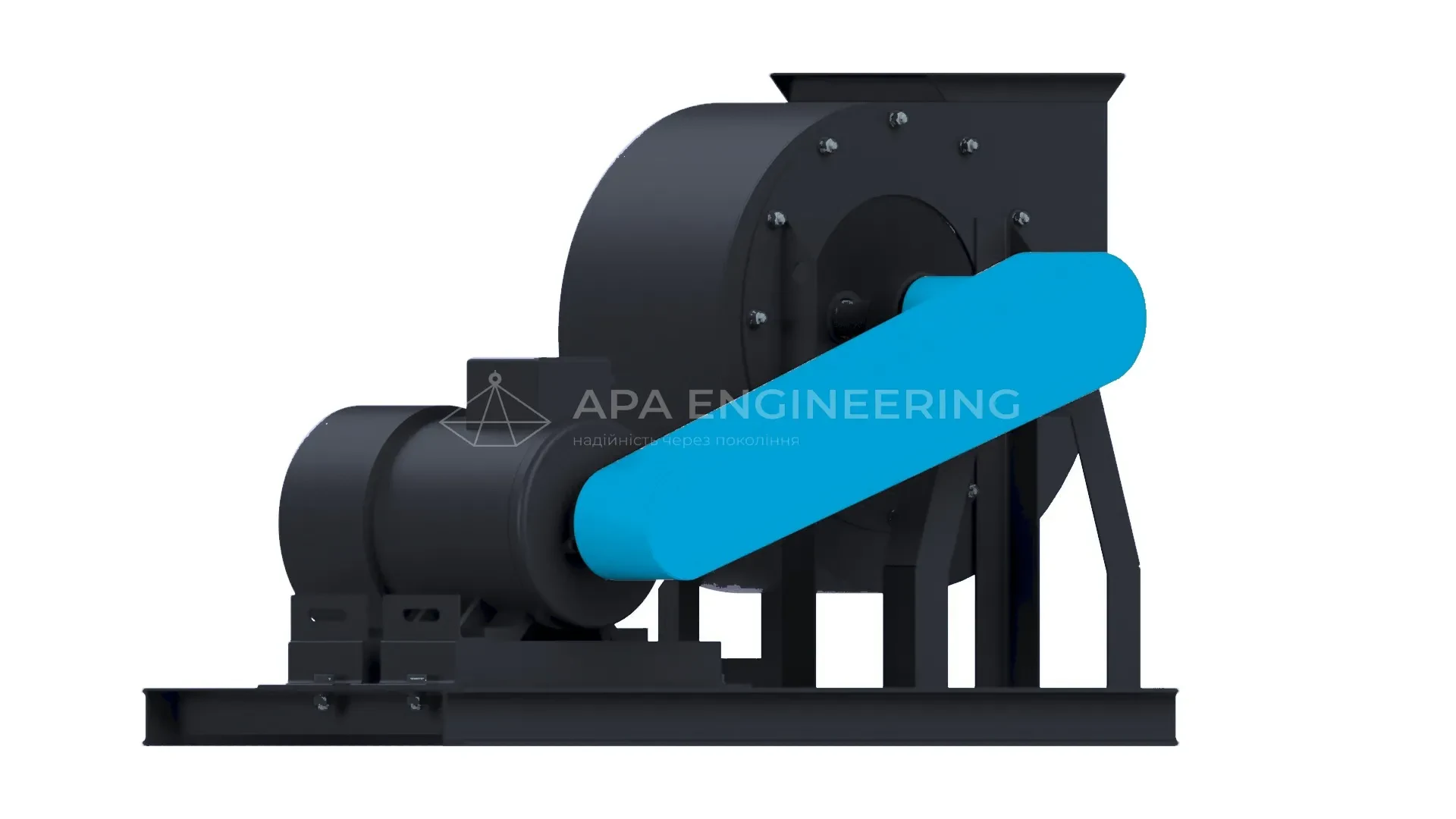

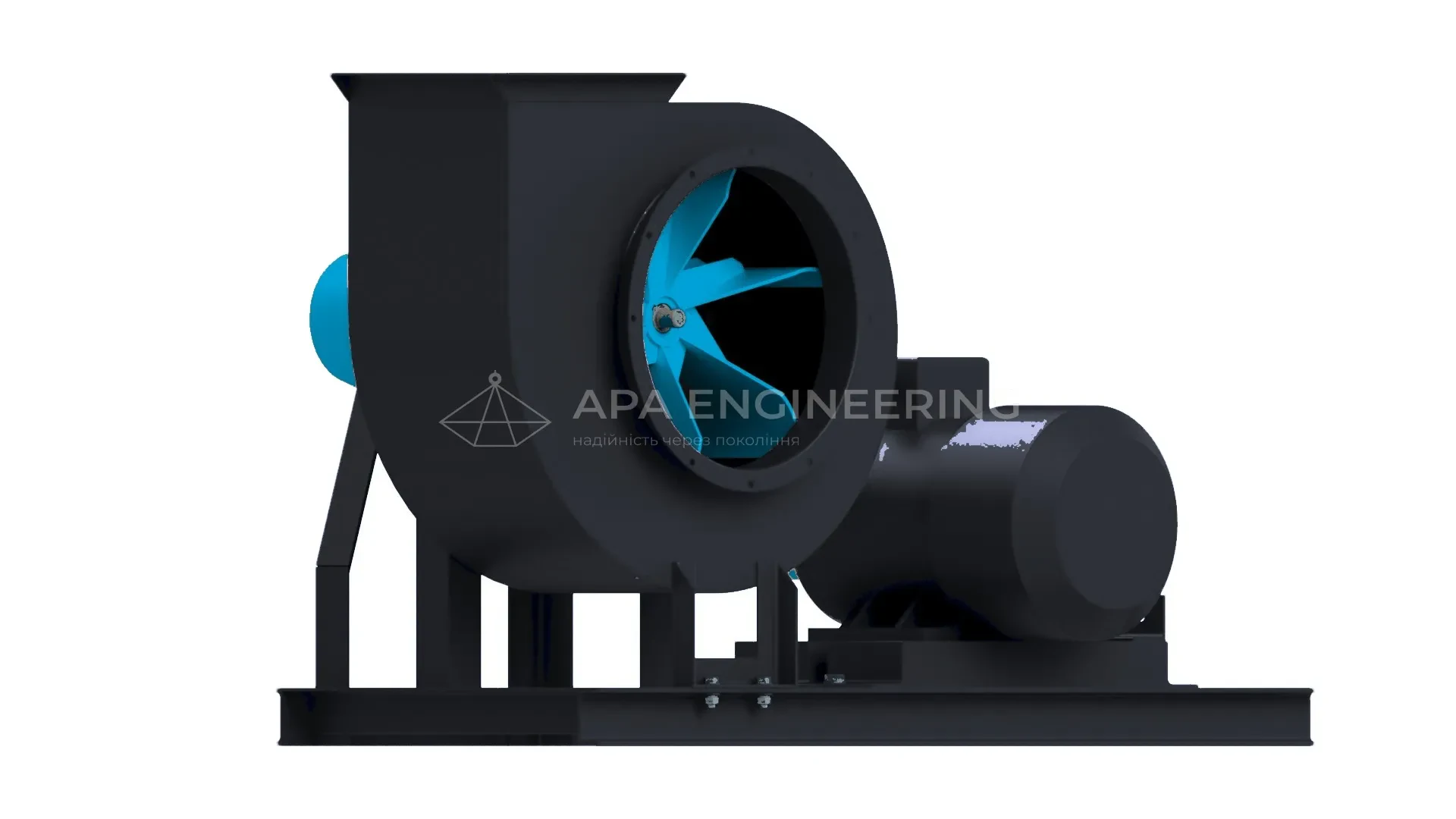

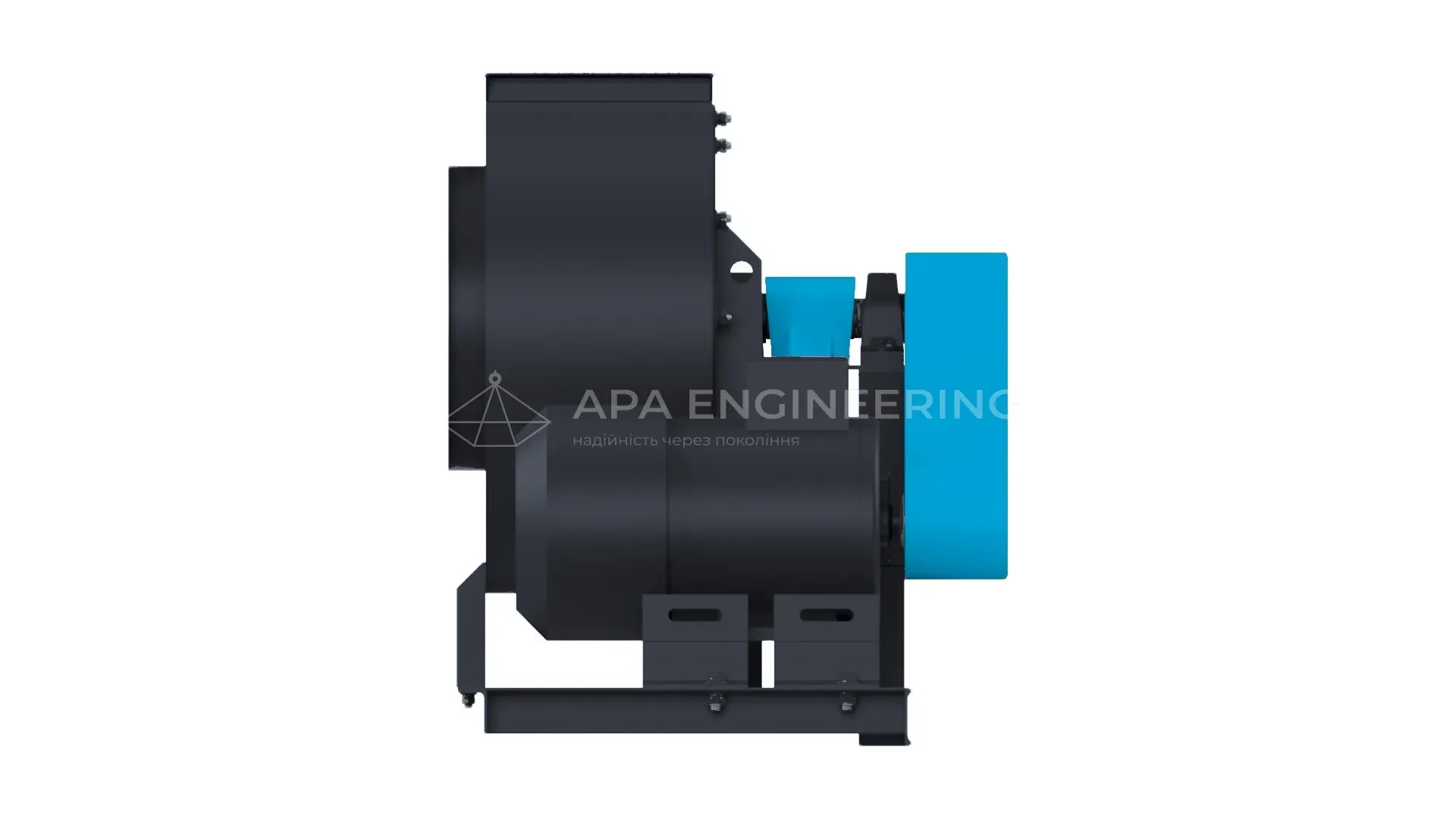

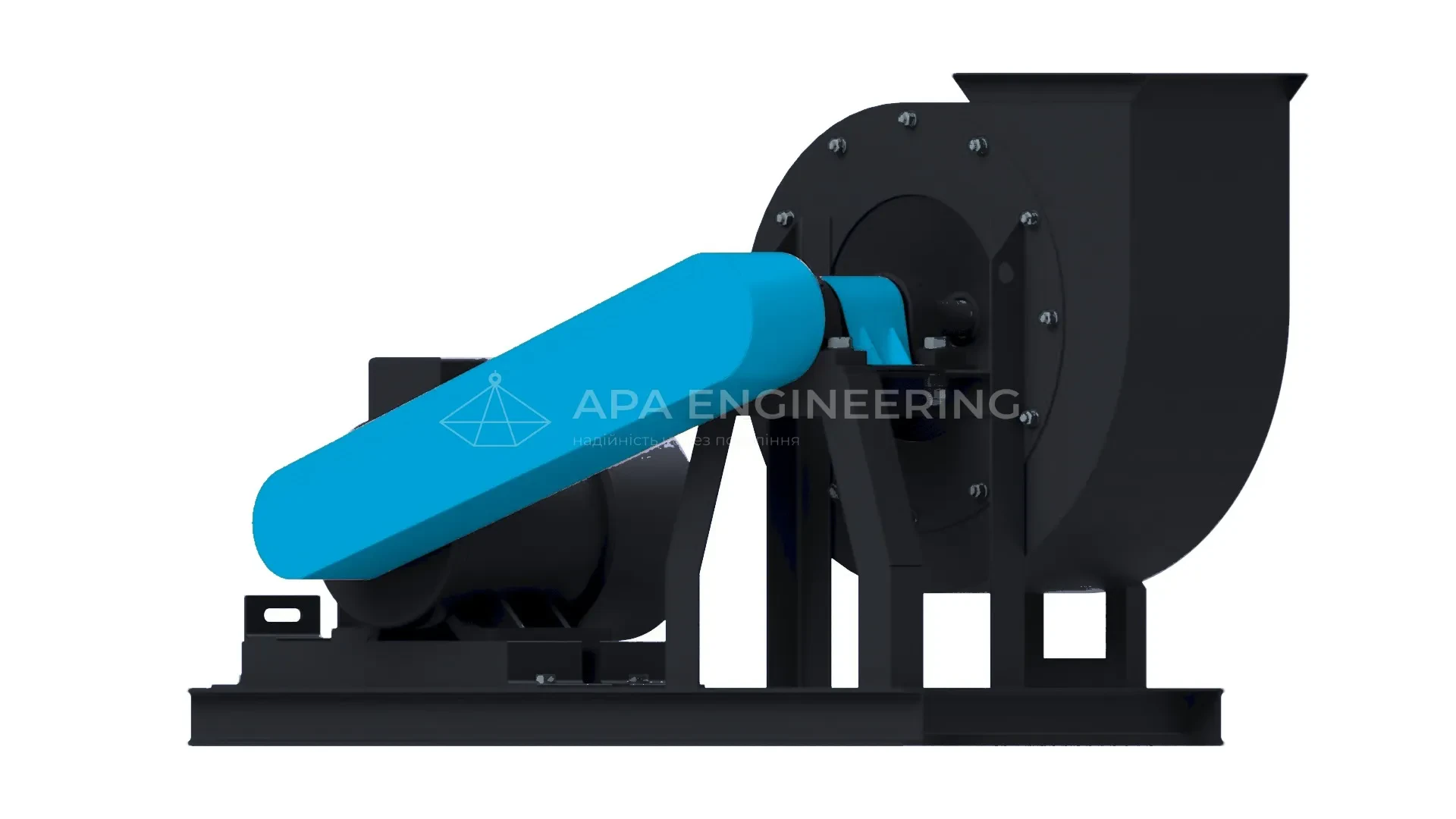

ВЦП 6-46 №10
Варіанти комплектації електродвигуном
| Технічні параметри ВЦП 6-46 №10, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦП 6-46 №10 з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | 25630 | 1843 | 1000 | 141 124,00 ₴ | ||
| ВЦП 6-46 №10 з ел.двигуном АД225М6 37.00 кВт 1000 об./хв | 25630 | 1843 | 1000 | 159 061,00 ₴ | ||
| ВЦП 6-46 №10 з ел.двигуном А250S6 45.00 кВт 1000 об./хв | 25630 | 1843 | 1000 | 173 416,00 ₴ | ||
| ВЦП 6-46 №10 з ел.двигуном А250М4 90.00 кВт 1500 об./хв | 38210 | 4109 | 1500 | 202 010,00 ₴ | ||
| ВЦП 6-46 №10 з ел.двигуном А280S4 110.00 кВт 1500 об./хв | 38210 | 4109 | 1500 | 243 262,00 ₴ | ||
| Технічні параметри ВЦП 6-46 №10 | |
|---|---|
| ВЦП 6-46 №10 з ел.двигуном АД200L6 30.00 кВт 1000 об./хв | |
| Артикул | ВЦП64610306-1 |
| Продуктивність | 25630 |
| Тиск | 1843 |
| Об./хв | 1000 |
| Ціна |
141 124,00 ₴
|
| ВЦП 6-46 №10 з ел.двигуном АД225М6 37.00 кВт 1000 об./хв | |
| Артикул | ВЦП64610376-1 |
| Продуктивність | 25630 |
| Тиск | 1843 |
| Об./хв | 1000 |
| Ціна |
159 061,00 ₴
|
| ВЦП 6-46 №10 з ел.двигуном А250S6 45.00 кВт 1000 об./хв | |
| Артикул | ВЦП64610456-1 |
| Продуктивність | 25630 |
| Тиск | 1843 |
| Об./хв | 1000 |
| Ціна |
173 416,00 ₴
|
| ВЦП 6-46 №10 з ел.двигуном А250М4 90.00 кВт 1500 об./хв | |
| Артикул | ВЦП64610904-1 |
| Продуктивність | 38210 |
| Тиск | 4109 |
| Об./хв | 1500 |
| Ціна |
202 010,00 ₴
|
| ВЦП 6-46 №10 з ел.двигуном А280S4 110.00 кВт 1500 об./хв | |
| Артикул | ВЦП646101104-1 |
| Продуктивність | 38210 |
| Тиск | 4109 |
| Об./хв | 1500 |
| Ціна |
243 262,00 ₴
|
Характеристики ВЦП 6-46 №10
Промисловий пиловий вентилятор середнього тиску ВЦП 6-46 (також відомий під позначенням ВРП 120-46) призначений для роботи із запиленим повітрям і неагресивними газоповітряними сумішами, нагрітими не більше ніж до 80°С. Здатний транспортувати середовище з концентрацією механічних домішок — пилу, волокон, тирси й стружки — до 1 г/м³. Радіальне розташування лопаток робочого колеса гарантує стійкість до абразивного впливу твердих часток. Спіральний кожух виготовлено з листової сталі збільшеної товщини. Від моделі ВЦП 6-45 цей вентилятор відрізняється модифікованою аеродинамічною характеристикою, яка має більш пологий характер.
Характеристики пилового вентилятора ВЦП 6-46 №10 (схема 1)
Основні характеристики
- вентилятор пиловий центробіжний (радіальний);
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - фарбування вентилятора - порошкове;
- можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 30 ... 110 кВт;
- напруга мережі 380 В;
- діаметр робочого колеса 1000 мм;
- кількість лопаток робочого колеса 6 шт.;
- продуктивність 34000 ... 55000 м³/час;
- робочий тиск 1000 ... 4200 Па;
- температура робочого середовища до 80°С;
- гарантія 2 роки.
Застосування та аналоги пилового вентилятора ВЦП 6-46 №10
ВЦП 6-46-10 виготовляється на заводі АПА ІНЖИНІРИНГ у відповідності з умовами ТУ У 29.2-36342124-01-2017. Застосовується як вентилятор для стружки, тирси, лушпиння, пилу, для транспортування в системи очищення/відділення дрібно і крупнодисперсних складових пило-газо-повітряної суміші. Завдяки створюваному високому тиску дуже розповсюджений у системах пневмотранспорту - подає повітря з усім його вмістом суттєво далі і сильніше, ніж інші пилові вентилятори.
Найбільш розповсюджені варіанти найменувань моделі серед виробників вентиляційного обладнання України:
- ВЦП 6-46 №10 (ВЦП 6-46-10)
- ВРП 120-46 №10 (ВРП 120-46-10)
Напрям обертання вентилятора ВЦП 6-46 №10 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦП 6-46 №10 (правий)
ЛІВ - ліве обертання вентилятора: ВЦП 6-46 №10 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦП 6-46 №10
Всі центробіжні вентилятори ВЦП 6-46 10 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.
Технічні параметри ВЦП 6-46 №10 (ВРП 120-46 10)
| Пиловий вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВЦП 6-46 №10 Схема 1 | АІР200L6 | 30 | 1 000 | 34 000 | 1 600 | 810 | ...×...×... |
| АІР225М6 | 37 | 1 000 | 44 000 | 1 400 | 945 | ||
| АІР250S6 | 45 | 1 000 | 50 000 | 1 000 | 1 050 | ||
| АІР250М4 | 90 | 1 500 | 46 000 | 4 200 | 1 080 | ||
| АІР280S4 | 110 | 1 500 | 55 000 | 3 600 | 1 235 | ||
Конструктивні особливості ВЦП 6-46 №10 (ВРП 120-46-10)
Вузли вентилятора ВЦП 6-46 №10
- Корпус вентилятора ВЦП 6-46 №10 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ГОСТ 10616-90. Кількість кутів повороту корпусу відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу. Для забезпечення гарантійних умов на вентилятор кут повороту улітки виставляється на заводі. Він може бути як стандартно кратним 45° чи 22,5°, так і будь-яким згідно побажань замовника.
- Робоче колесо (крильчатка) Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується на вал електродвигуна.
- Електродвигун АІР для улітки ВЦП 6-46 №10 схема №1 Електродвигун встановлюється на станині (двигун з лапами), або, в окремих випадках, може кріпитися до корпусу вентилятора (двигун з фланцем). Для комплектації ВЦП 6-46-10 підходять двигуни потужністю від 30 до 45 кВт з частотою обертання 1000 об/хв і двигуни 90 та 110 кВт з частотою 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама) Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦП 6-46 №10
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовується у випадках, коли пиловий вентилятор працює в умовах з підвищеною агресивністю робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Пиловий вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Конструктивне виконання вентилятора ВЦП 6-46 №10
Для пиловика ВЦП 6-46 10 (ВРП 120-46 10) передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Робоче колесо вентилятора ВЦП 6-46 №10 (крильчатка)
Робоче колесо має 6 загнутих вперед лопаток ковшоподібної форми, яка суттєво збільшує силу викидання повітря. Таке конструктивне рішення дозволяє ВЦП 6-46-10 видавати одні із самих високих показників тиску серед пилових вентиляторів.
Діаметр колеса 1000 мм (D=1,0×Dн). Виготовлена на заводі крильчатка завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Виконання робочого колеса
Габаритні та приєднувальні розміри пилового вентилятора ВЦП 6-46 №10 (ВРП 120 46 10)
Креслення схеми виконання №1
