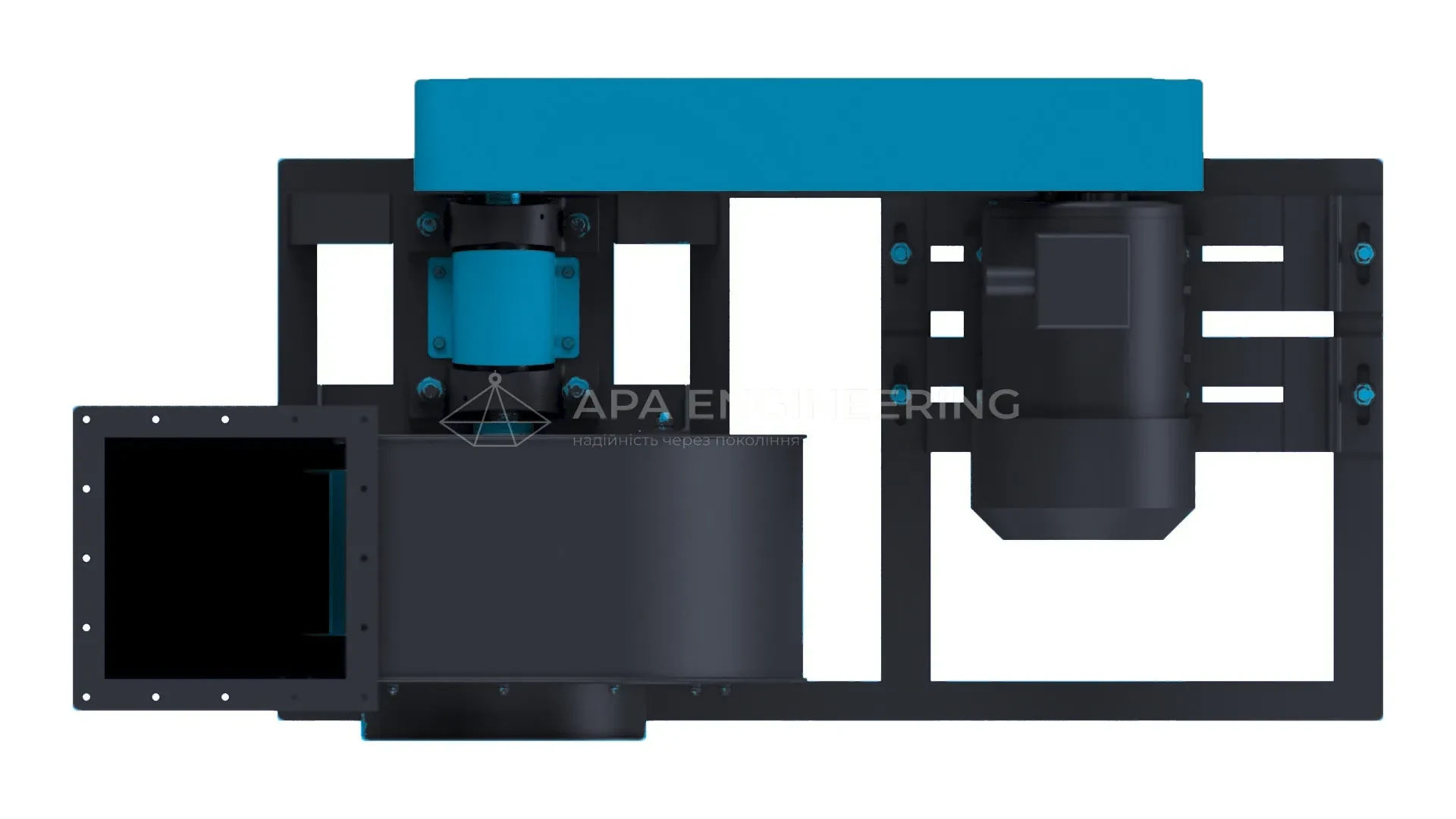

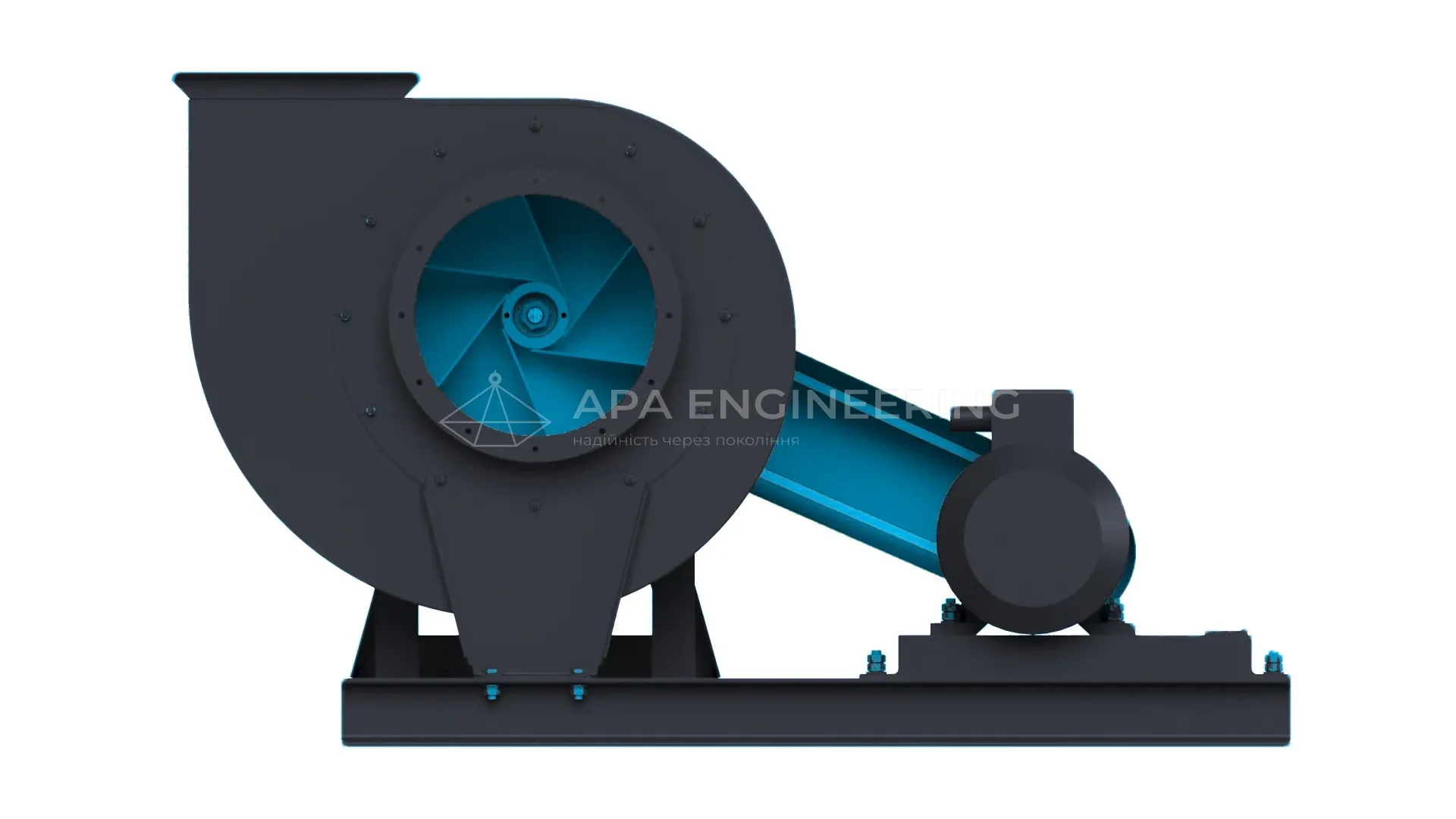

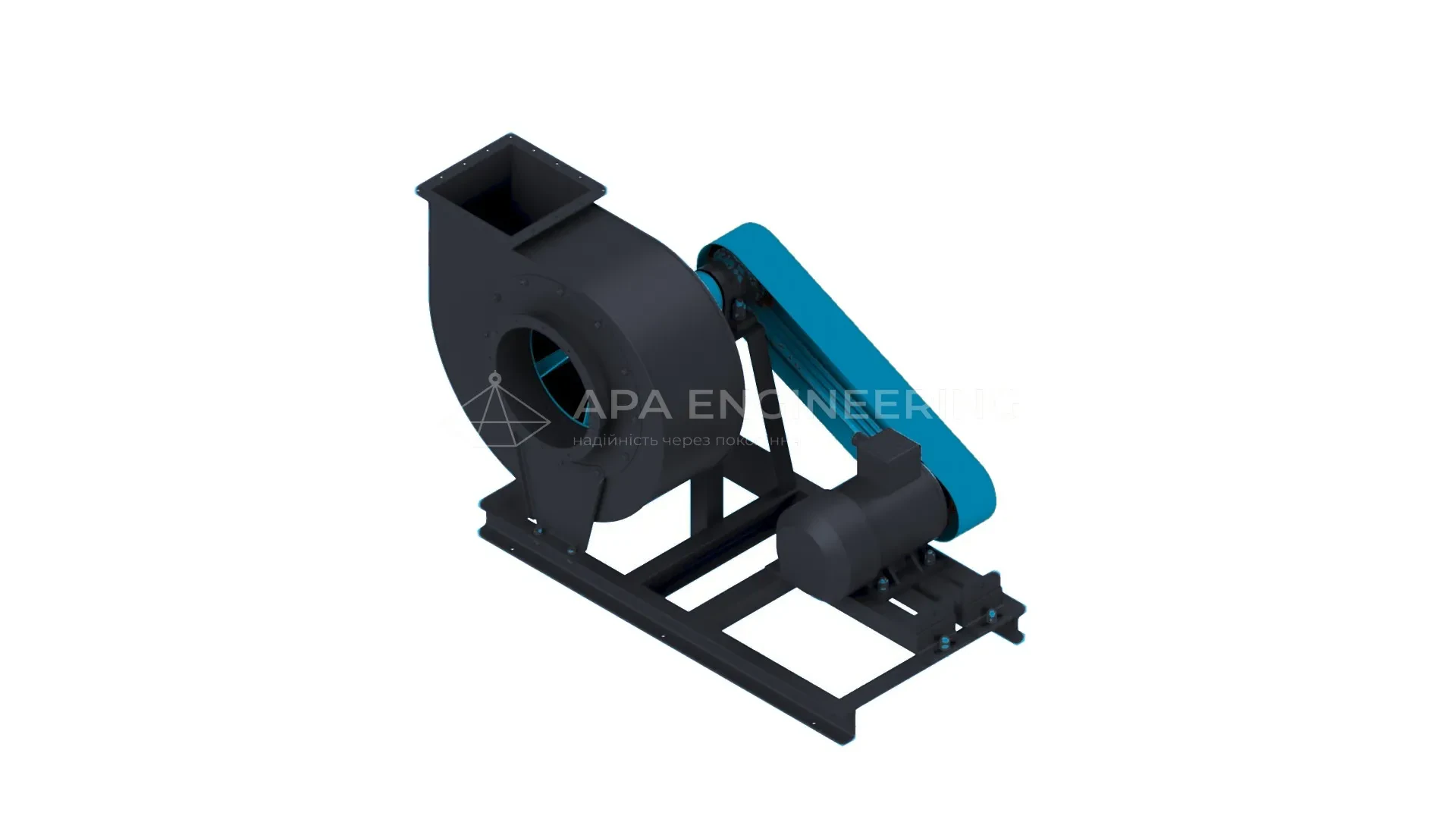

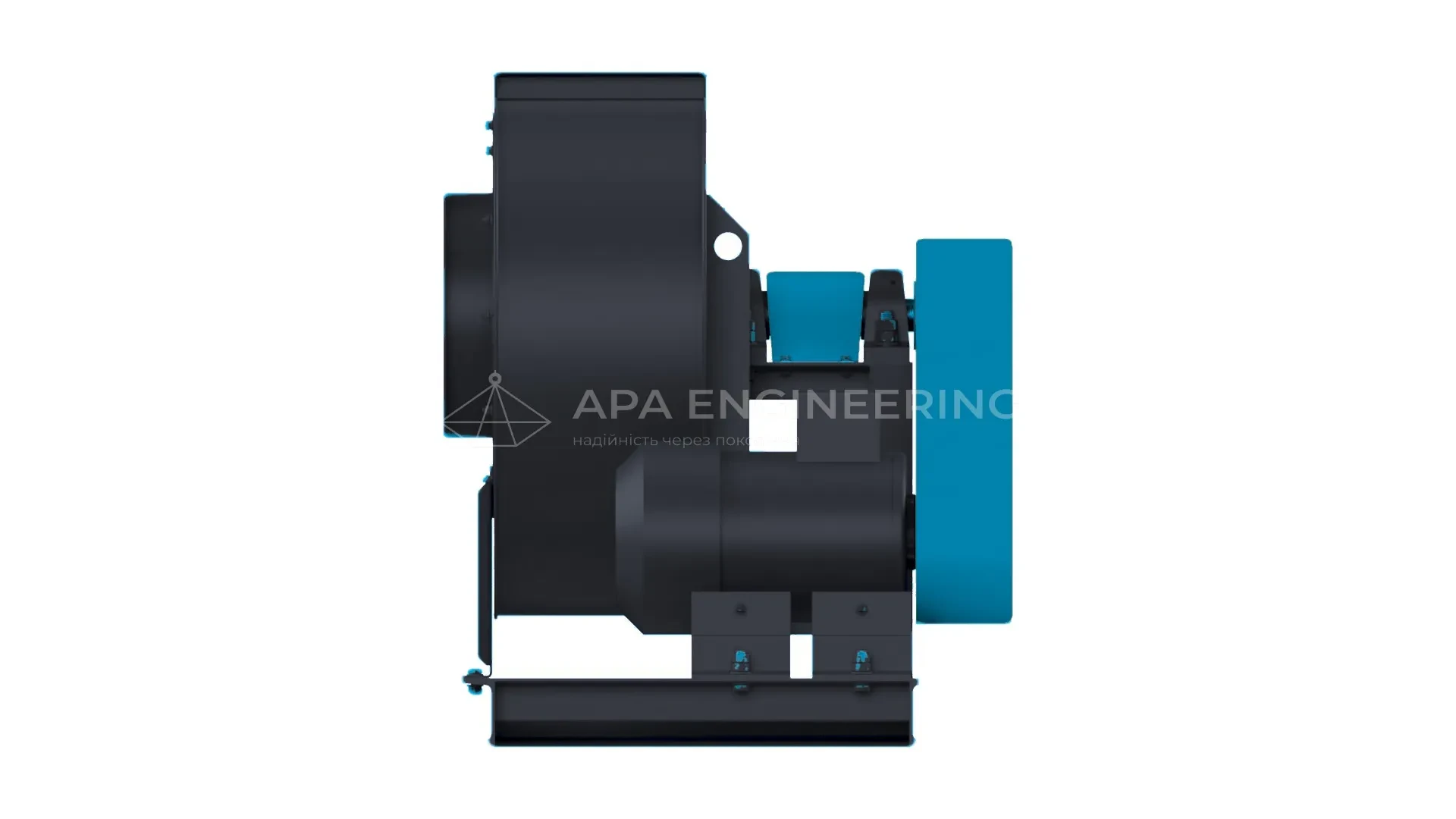

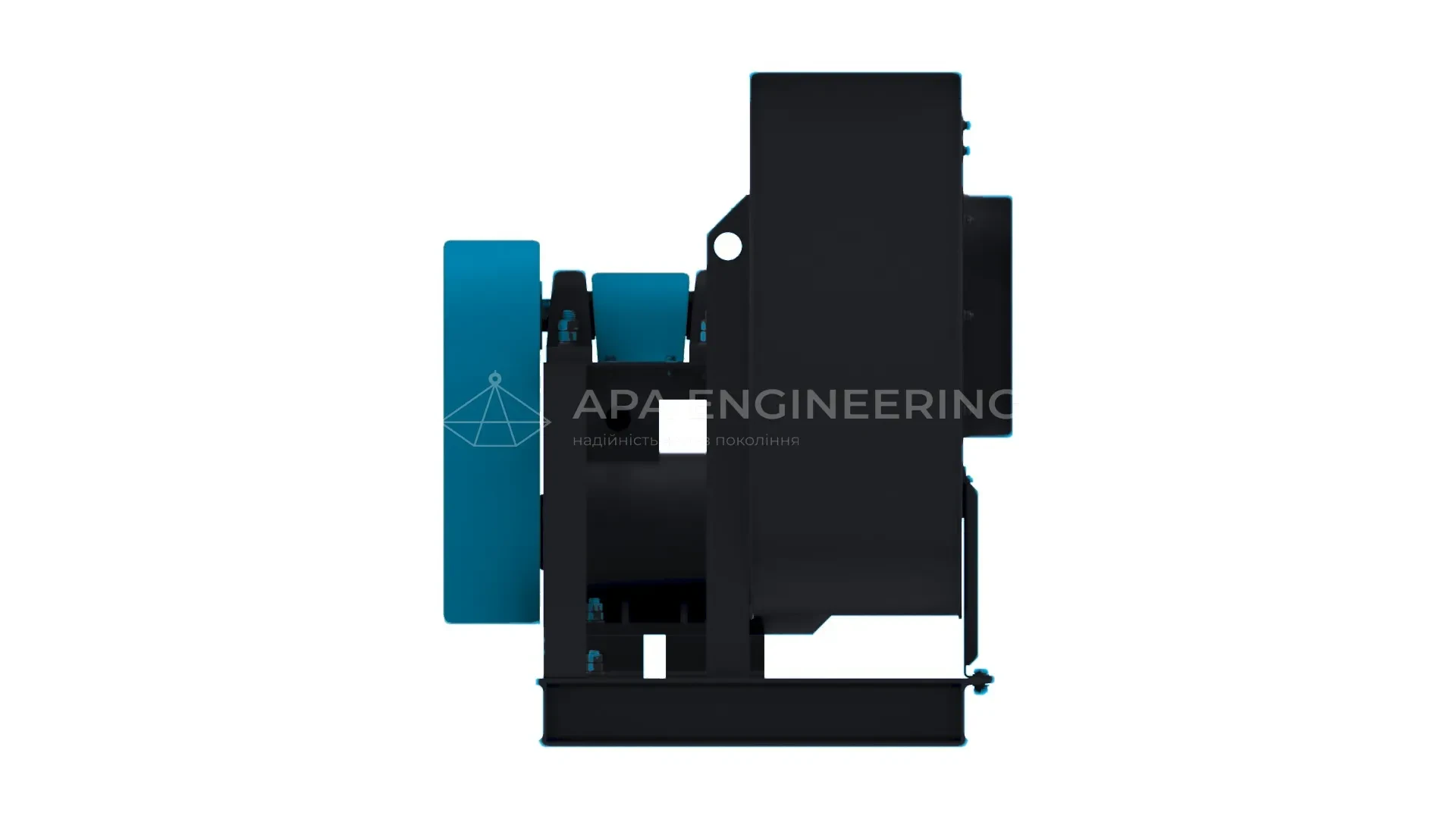

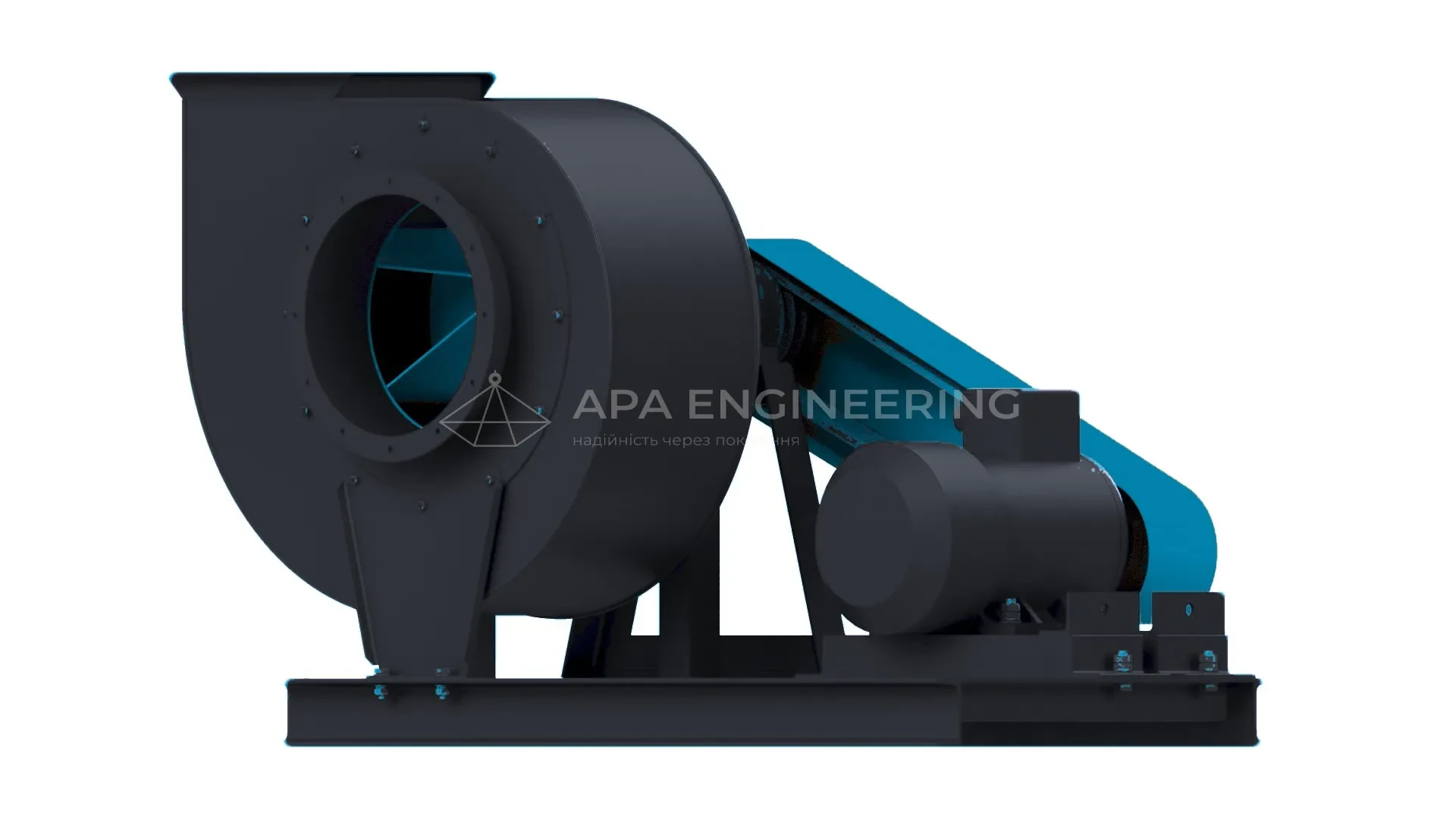

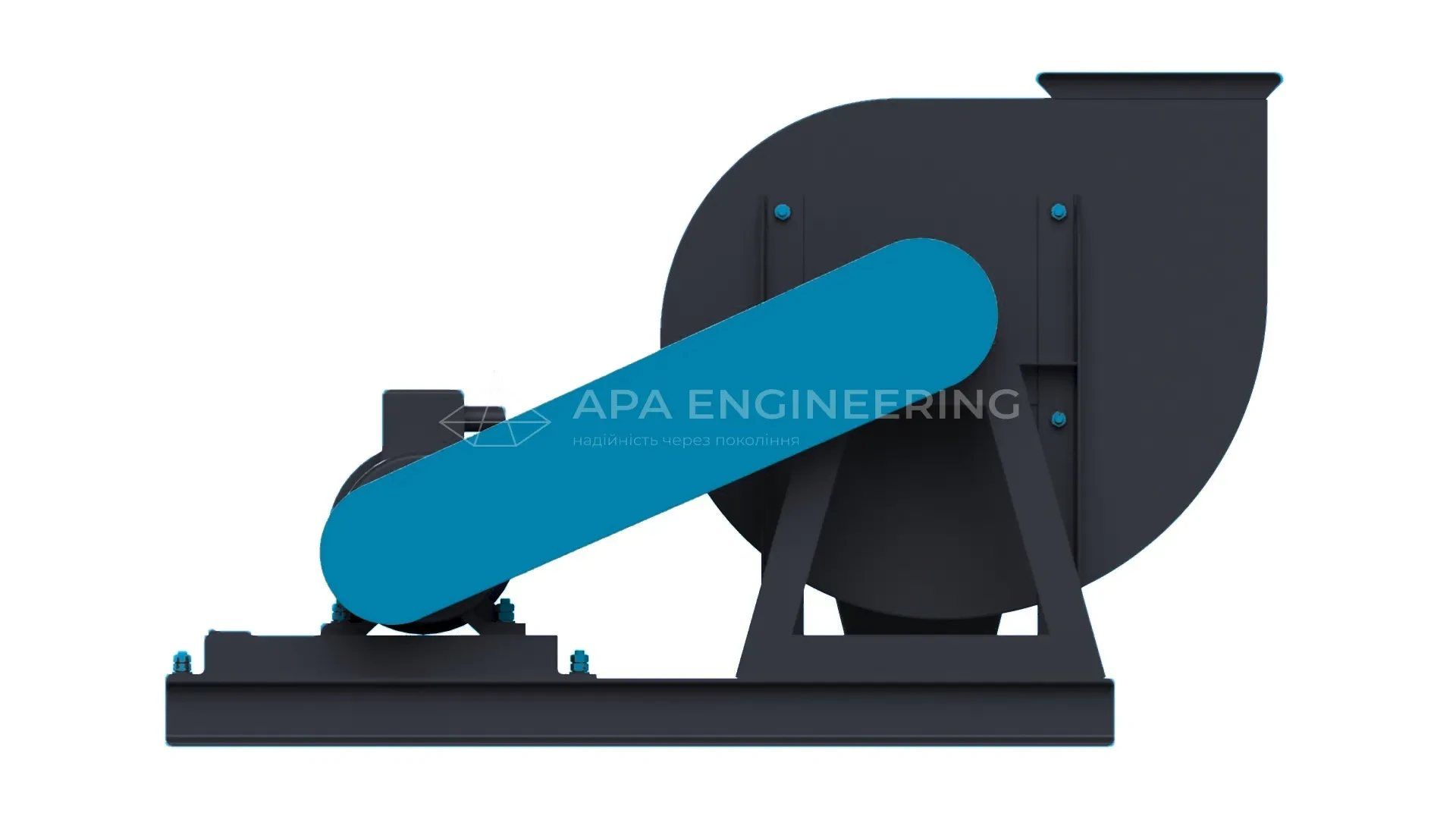

ВЦП 6-46 №4
Варіанти комплектації електродвигуном
| Технічні параметри ВЦП 6-46 №4, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦП 6-46 №4 з ел.двигуном 1.50 кВт 1500 об./хв | 2360 | 612 | 1500 | 25 717,00 ₴ | ||
| ВЦП 6-46 №4 з ел.двигуном 7.50 кВт 3000 об./хв | 4910 | 2638 | 3000 | 33 547,00 ₴ | ||
| ВЦП 6-46 №4 з ел.двигуном АД132М2 11.00 кВт 3000 об./хв | 4910 | 2638 | 3000 | 40 362,00 ₴ | ||
| ВЦП 6-46 №4 з ел.двигуном АД160S2 15.00 кВт 3000 об./хв | 4910 | 2638 | 3000 | 49 424,00 ₴ | ||
| Технічні параметри ВЦП 6-46 №4 | |
|---|---|
| ВЦП 6-46 №4 з ел.двигуном 1.50 кВт 1500 об./хв | |
| Артикул | ВЦП6464154-1 |
| Продуктивність | 2360 |
| Тиск | 612 |
| Об./хв | 1500 |
| Ціна |
25 717,00 ₴
|
| ВЦП 6-46 №4 з ел.двигуном 7.50 кВт 3000 об./хв | |
| Артикул | ВЦП6464752-1 |
| Продуктивність | 4910 |
| Тиск | 2638 |
| Об./хв | 3000 |
| Ціна |
33 547,00 ₴
|
| ВЦП 6-46 №4 з ел.двигуном АД132М2 11.00 кВт 3000 об./хв | |
| Артикул | ВЦП6464112-1 |
| Продуктивність | 4910 |
| Тиск | 2638 |
| Об./хв | 3000 |
| Ціна |
40 362,00 ₴
|
| ВЦП 6-46 №4 з ел.двигуном АД160S2 15.00 кВт 3000 об./хв | |
| Артикул | ВЦП6464152-1 |
| Продуктивність | 4910 |
| Тиск | 2638 |
| Об./хв | 3000 |
| Ціна |
49 424,00 ₴
|
Характеристики ВЦП 6-46 №4
Промисловий пиловий вентилятор середнього тиску ВЦП 6-46 (також відомий під позначенням ВРП 120-46) призначений для роботи із запиленим повітрям і неагресивними газоповітряними сумішами, нагрітими не більше ніж до 80°С. Здатний транспортувати середовище з концентрацією механічних домішок — пилу, волокон, тирси й стружки — до 1 г/м³. Радіальне розташування лопаток робочого колеса гарантує стійкість до абразивного впливу твердих часток. Спіральний кожух виготовлено з листової сталі збільшеної товщини. Від моделі ВЦП 6-45 цей вентилятор відрізняється модифікованою аеродинамічною характеристикою, яка має більш пологий характер.
Характеристики пилового вентилятора ВЦП 6-46 №4 (схема 1)
Основні характеристики
- вентилятор пиловий центробіжний (радіальний);
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - фарбування вентилятора - порошкове;
- можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 1,1 ... 15 кВт;
- напруга мережі 380 В;
- діаметр робочого колеса 400 мм;
- кількість лопаток робочого колеса 6 шт.;
- продуктивність 3800 ... 10000 м³/час;
- робочий тиск 500 ... 2500 Па;
- температура робочого середовища до 80°С;
- гарантія 2 роки.
Застосування та аналоги пилового вентилятора ВЦП 6-46 №4
ВЦП 6-46-4 виготовляється на заводі АПА ІНЖИНІРИНГ у відповідності з умовами ТУ У 29.2-36342124-01-2017. Застосовується як вентилятор для стружки, тирси, лушпиння, пилу, для транспортування в системи очищення/відділення дрібно і крупнодисперсних складових пило-газо-повітряної суміші. Завдяки створюваному високому тиску дуже розповсюджений у системах пневмотранспорту - подає повітря з усім його вмістом суттєво далі і сильніше, ніж інші пилові вентилятори.
Найбільш розповсюджені варіанти найменувань моделі серед виробників вентиляційного обладнання України:
- ВЦП 6-46 №4 (ВЦП 6-46-4)
- ВРП 120-46 №4 (ВРП 120-46-4)
Напрям обертання вентилятора ВЦП 6-46 №4 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦП 6-46 №4 (правий)
ЛІВ - ліве обертання вентилятора: ВЦП 6-46 №4 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦП 6-46 №4
Всі центробіжні вентилятори ВЦП 6-46 4 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.
Технічні параметри ВЦП 6-46 №4 (ВРП 120-46 4)
| Пиловий вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВЦП 6-46 №4 Схема 1 | АІР80А4 | 1,1 | 1 500 | 3 800 | 500 | 90 | 749×731×742 |
| АІР80В4 | 1,5 | 1 500 | 4 500 | 350 | 92 | ||
| АІР112М2 | 7,5 | 3 000 | 5 700 | 2 500 | 125 | ||
| АІР132М2 | 11 | 3 000 | 8 200 | 1 950 | 130 | ||
| АІР160S2 | 15 | 3 000 | 10 000 | 1 400 | 192 | ||
Конструктивні особливості ВЦП 6-46 №4 (ВРП 120-46-4)
Вузли вентилятора ВЦП 6-46 №4
- Корпус вентилятора ВЦП 6-46 №4 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ГОСТ 10616-90. Кількість кутів повороту корпусу відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу. Для забезпечення гарантійних умов на вентилятор кут повороту улітки виставляється на заводі. Він може бути як стандартно кратним 45° чи 22,5°, так і будь-яким згідно побажань замовника.
- Робоче колесо (крильчатка) Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується на вал електродвигуна.
- Електродвигун АІР для улітки ВЦП 6-46 №4 схема №1 Електродвигун встановлюється на станині (двигун з лапами), або, в окремих випадках, може кріпитися до корпусу вентилятора (двигун з фланцем). Для комплектації ВЦП 6-46-4 підходять двигуни потужністю 1,1 та 1,5 кВт з частотою обертання 1500 об/хв і двигуни від 7,5 до 15 кВт з частотою 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама) Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦП 6-46 №4
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовується у випадках, коли пиловий вентилятор працює в умовах з підвищеною агресивністю робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Пиловий вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Конструктивне виконання вентилятора ВЦП 6-46 №4
Для пиловика ВЦП 6-46 №4 (ВРП 120-46 4) передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Робоче колесо вентилятора ВЦП 6-46 №4 (крильчатка)
Робоче колесо має 6 загнутих вперед лопаток ковшоподібної форми, яка суттєво збільшує силу викидання повітря. Таке конструктивне рішення дозволяє ВЦП 6-46-4 видавати одні із самих високих показників тиску серед пилових вентиляторів.
Діаметр колеса 400 мм (D=1,0×Dн). Виготовлена на заводі крильчатка завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Виконання робочого колеса
Габаритні та приєднувальні розміри пилового вентилятора ВЦП 6-46 №4 (ВРП 120 46 4)
Креслення схеми виконання №1
Відцентровий пиловий вентилятор ВЦП 6-46 №4 (схема 1): потужність та надійність від заводу АПА Інжиніринг
Радіальні пилові вентилятори ВЦП 6-46 №4 виробляються в Україні на заводі АПА Інжиніринг. Кожен агрегат виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, стійке порошкове фарбування. Всі вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
Вентилятор ВЦП 6-46 №4 у першому виконанні (схема 1 — робоче колесо розташоване безпосередньо на валу електродвигуна) призначений для роботи в системах, де необхідно переміщувати повітряно-пилові суміші з високою концентрацією механічних часток. Він ідеально підходить для видалення деревної тирси, металевого пилу від верстатів, зернових відходів та роботи в системах пневмотранспорту. Окрім потужних пилових агрегатів, АПА Інжиніринг також виробляє надійні дуттєві вентилятори для промислових котелень.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити пиловий вентилятор можна напряму із заводу, без посередників, у роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна, бухгалтерська і юридична документація.
Вентилятори ВЦП 6-46 №4 завжди підтримуються у достатній кількості на складах, тому замовлення обробляються миттєво. Оформити покупку можна онлайн на нашому сайті dev.apa-engineering.com, за телефоном +380 (98) 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати професійну консультацію та допомогти з підбором обладнання під ваші технічні вимоги.
АПА Інжиніринг пропонує вигідні умови за ціною, термінами поставки та оплатою, а для постійних клієнтів діють накопичувальні знижки на весь асортимент промислових вентиляторів.
