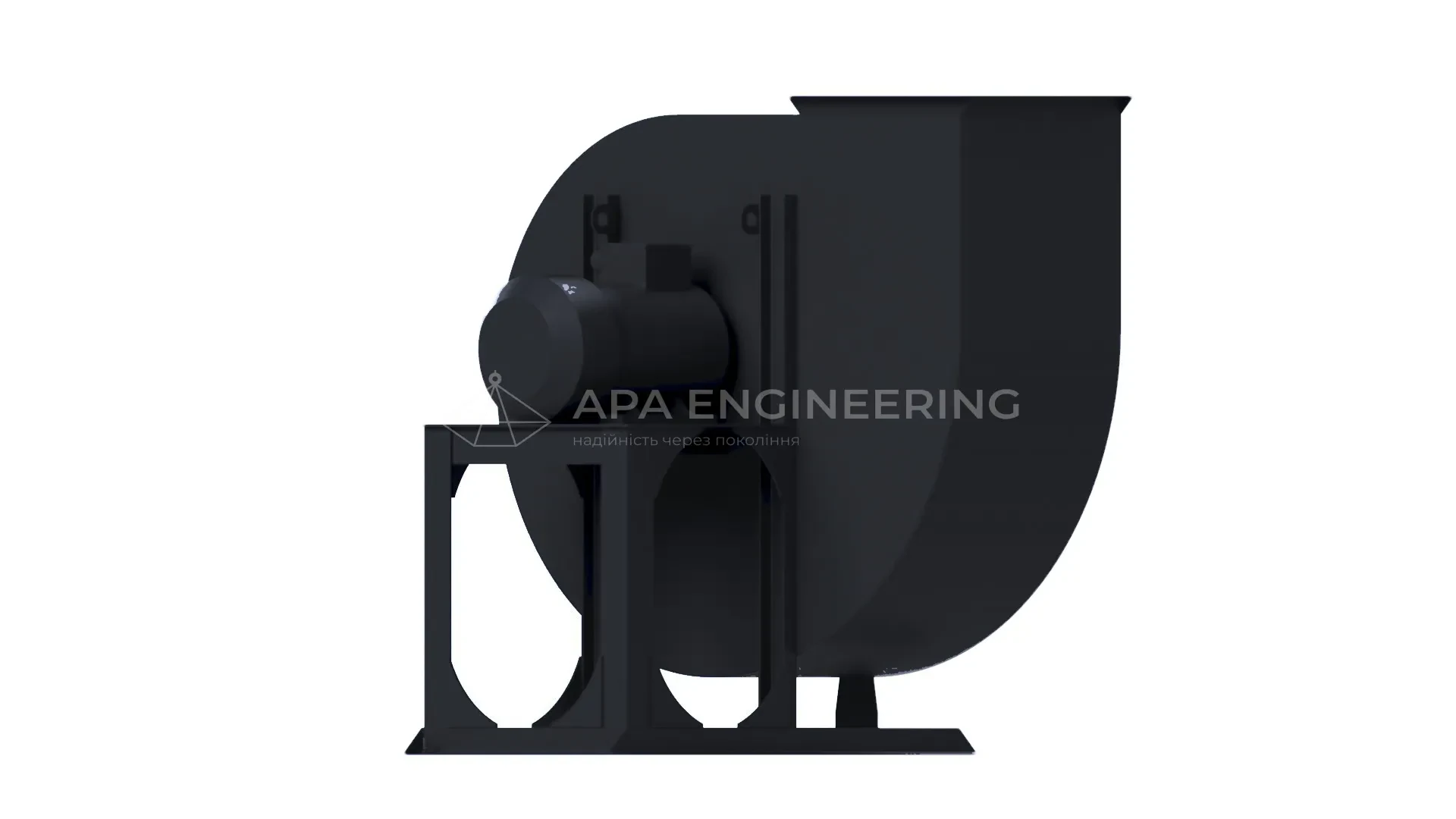

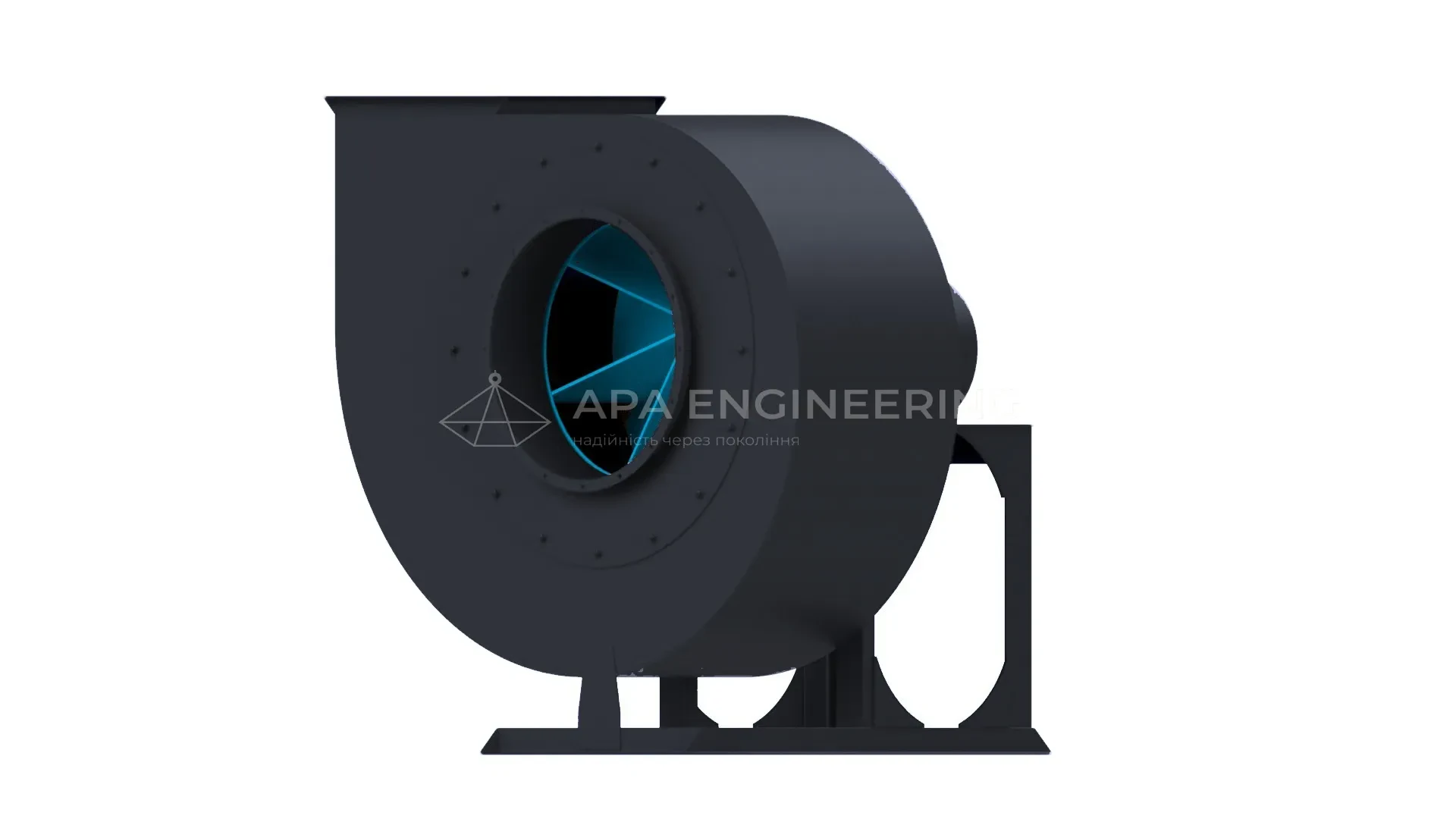

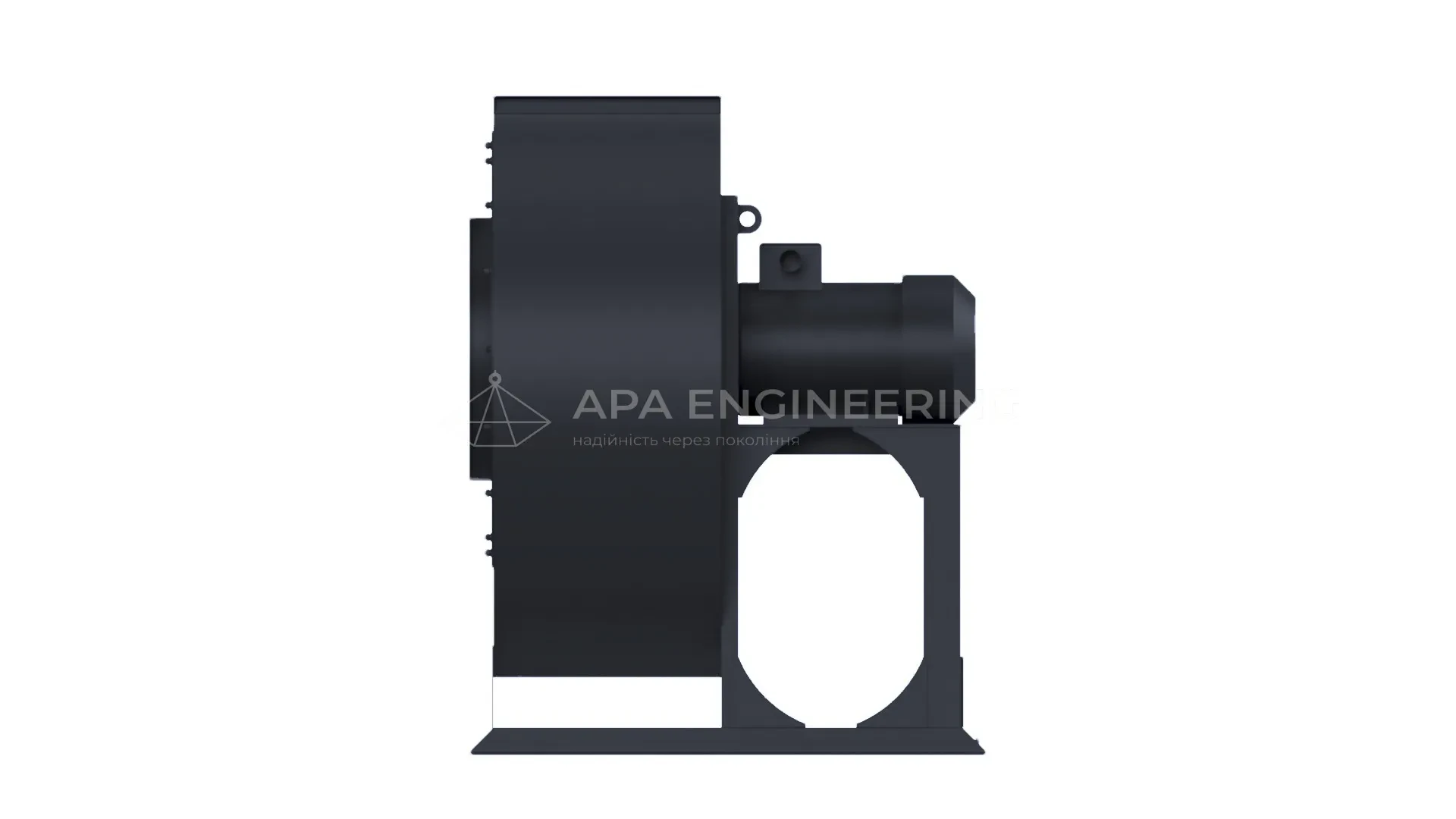

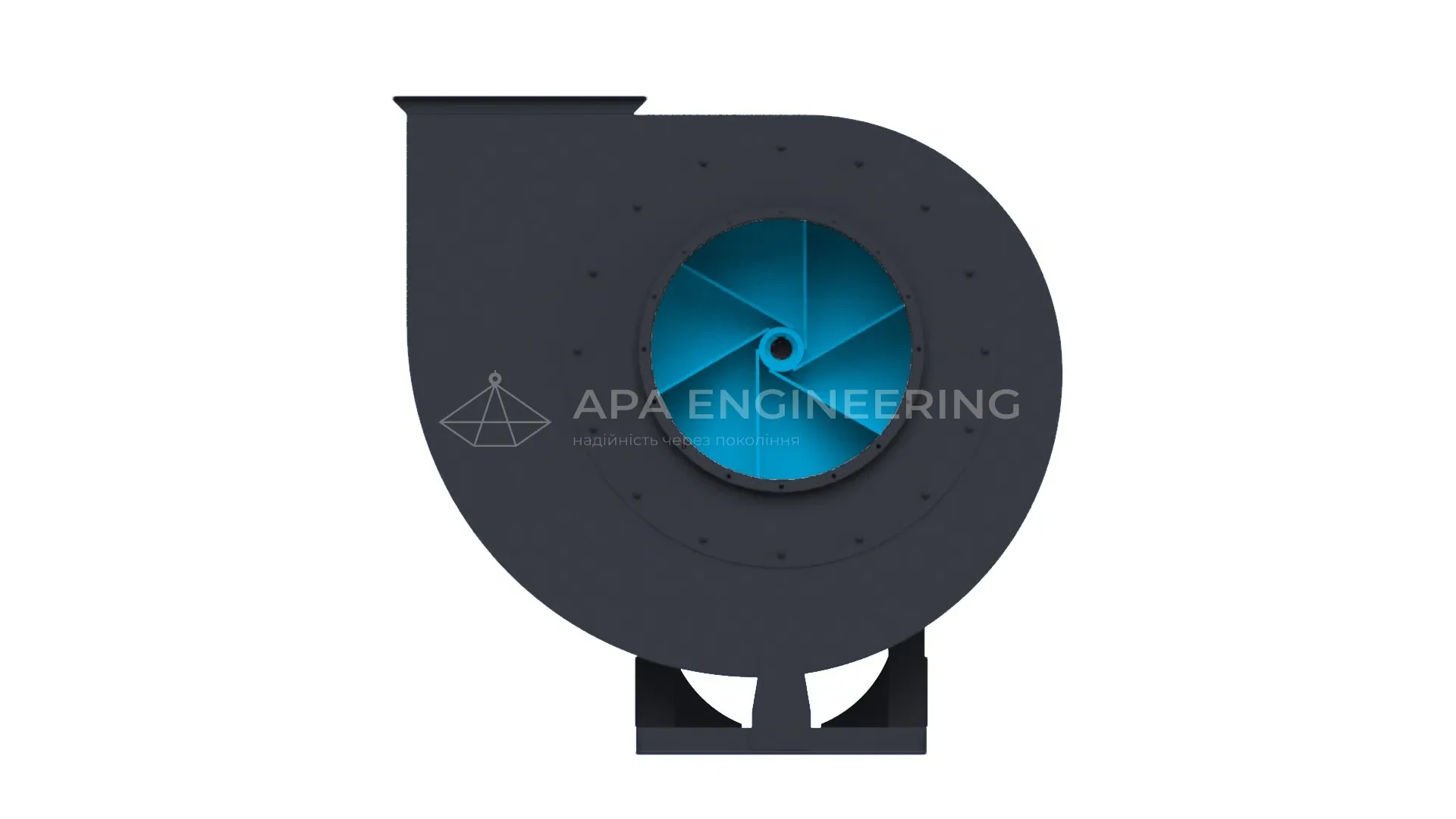

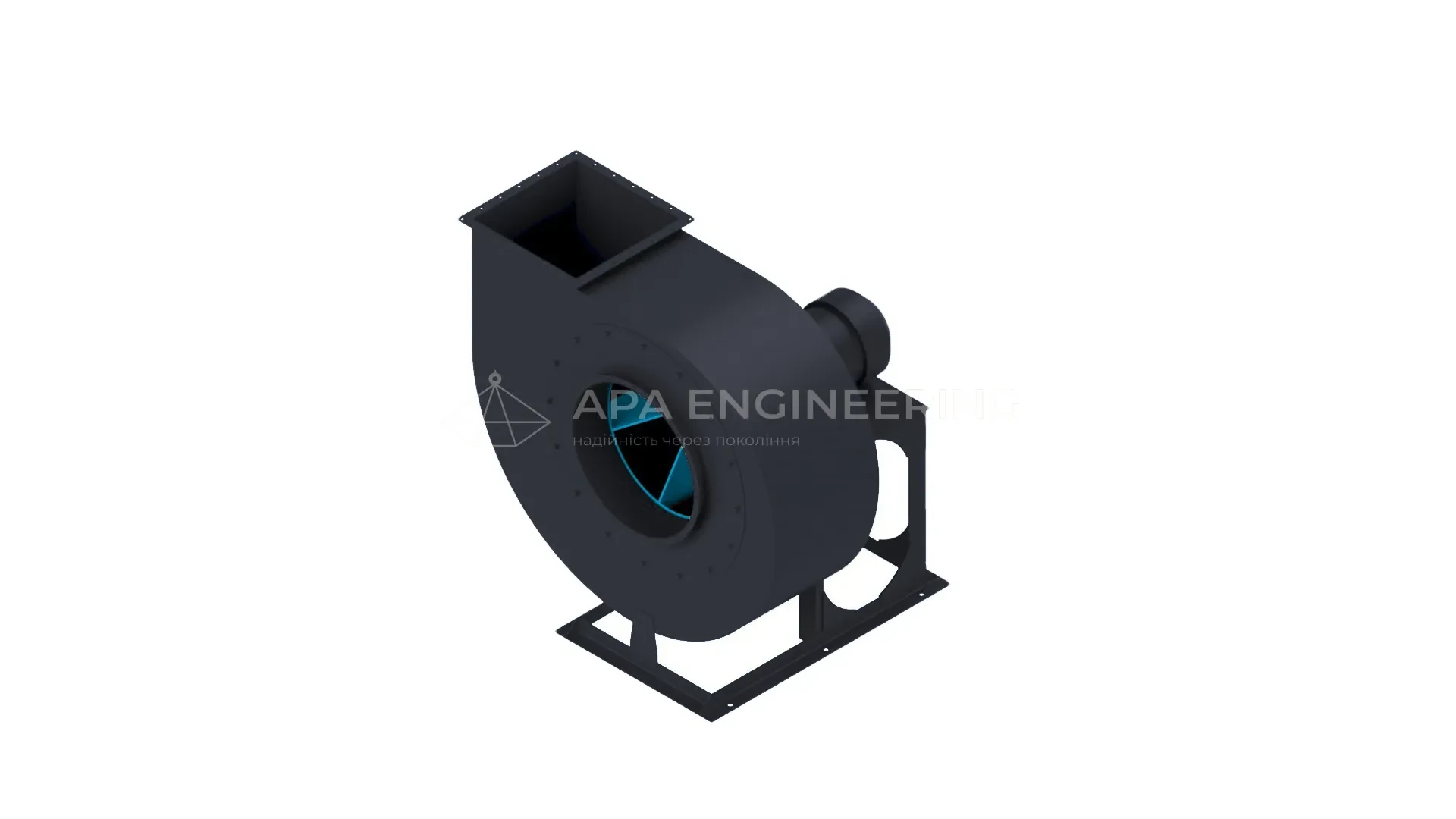

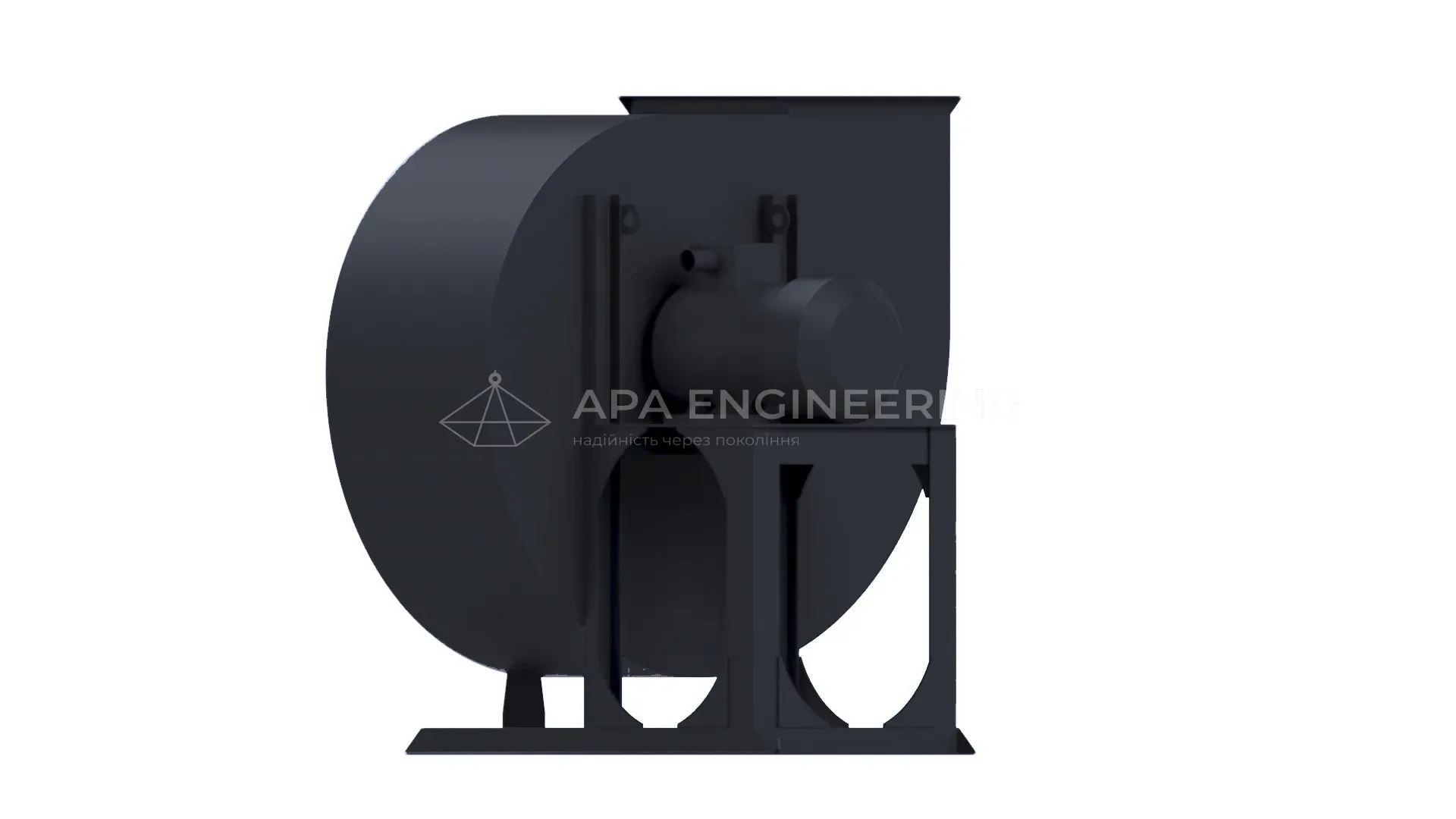

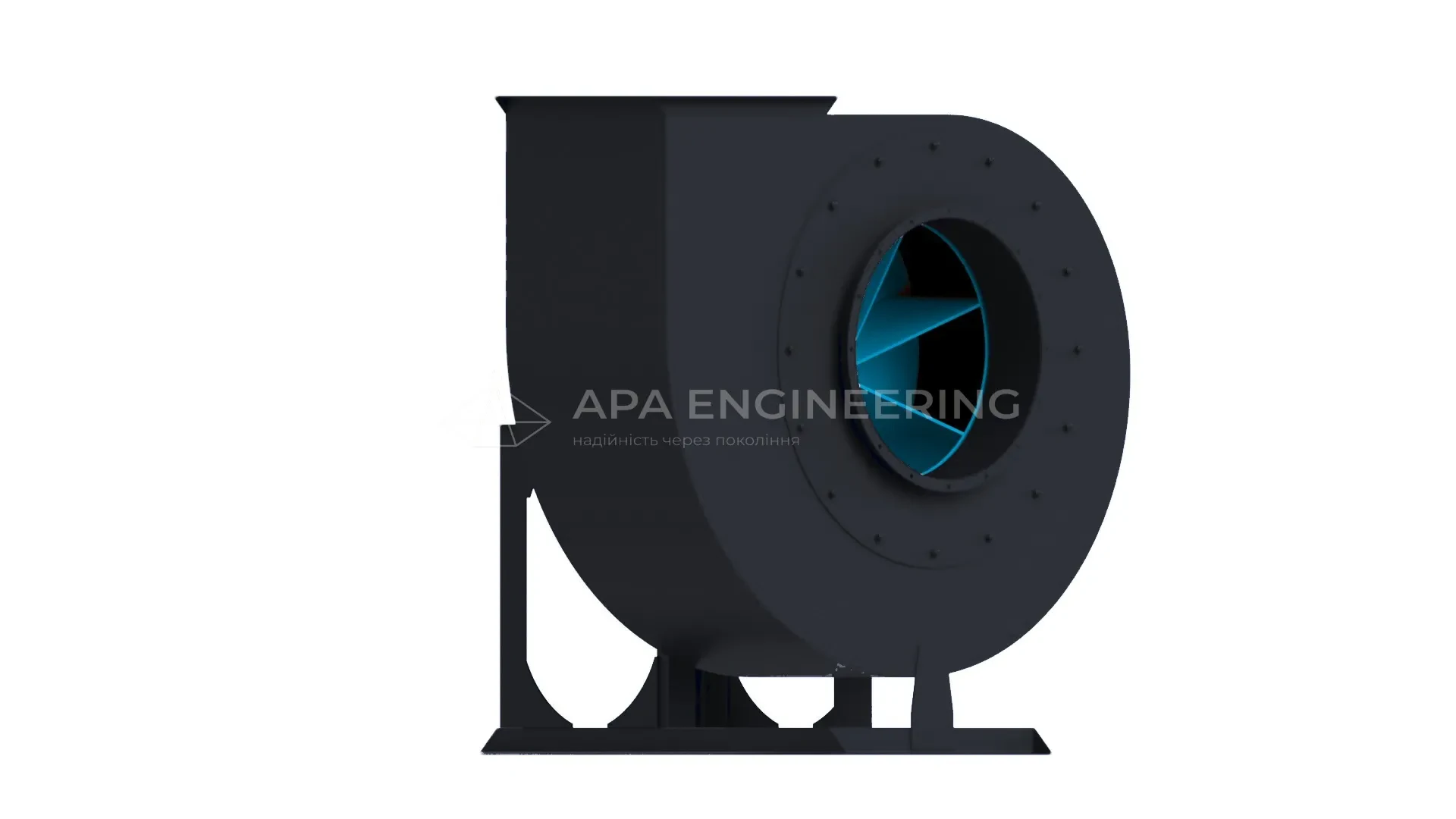

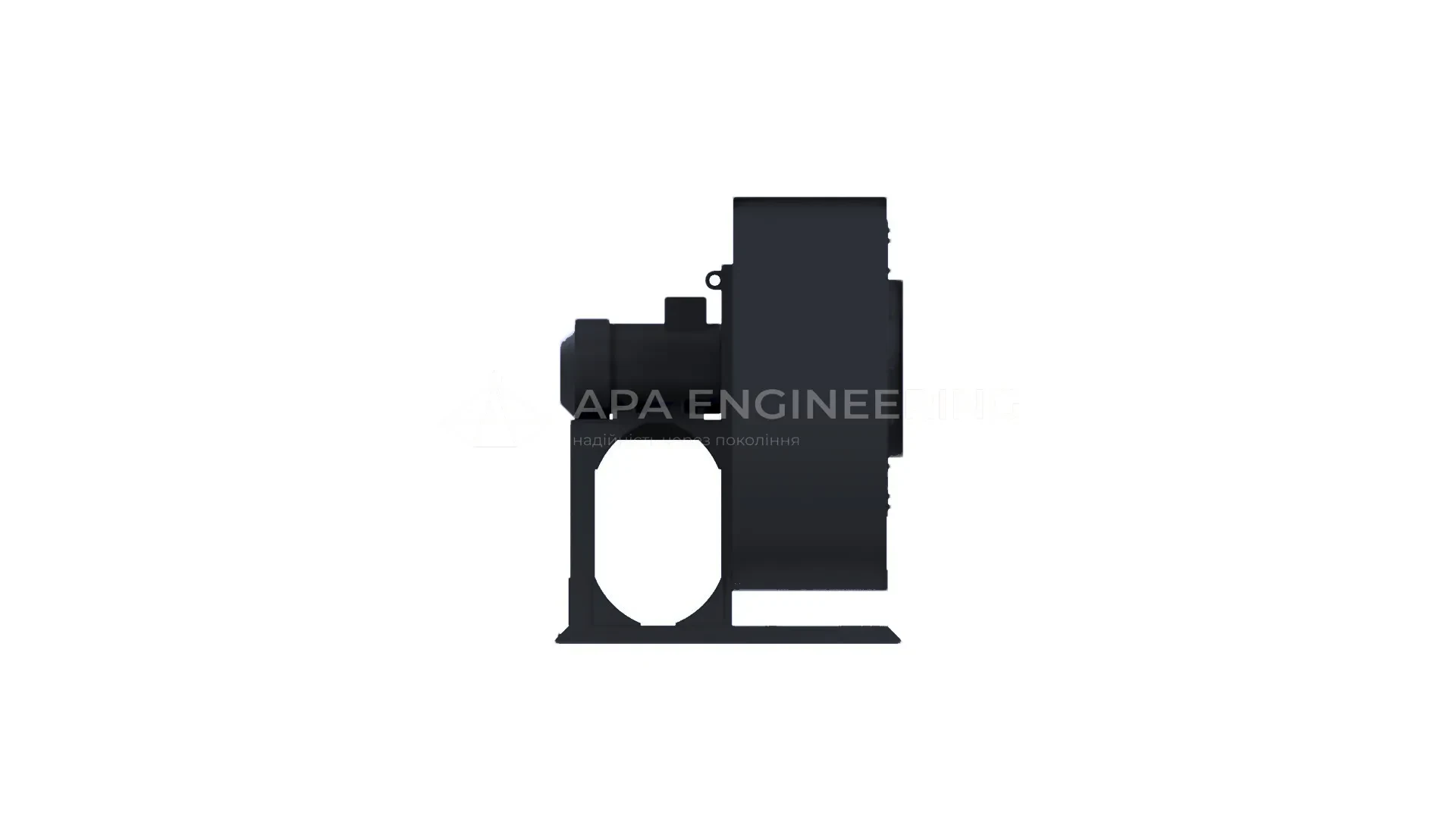

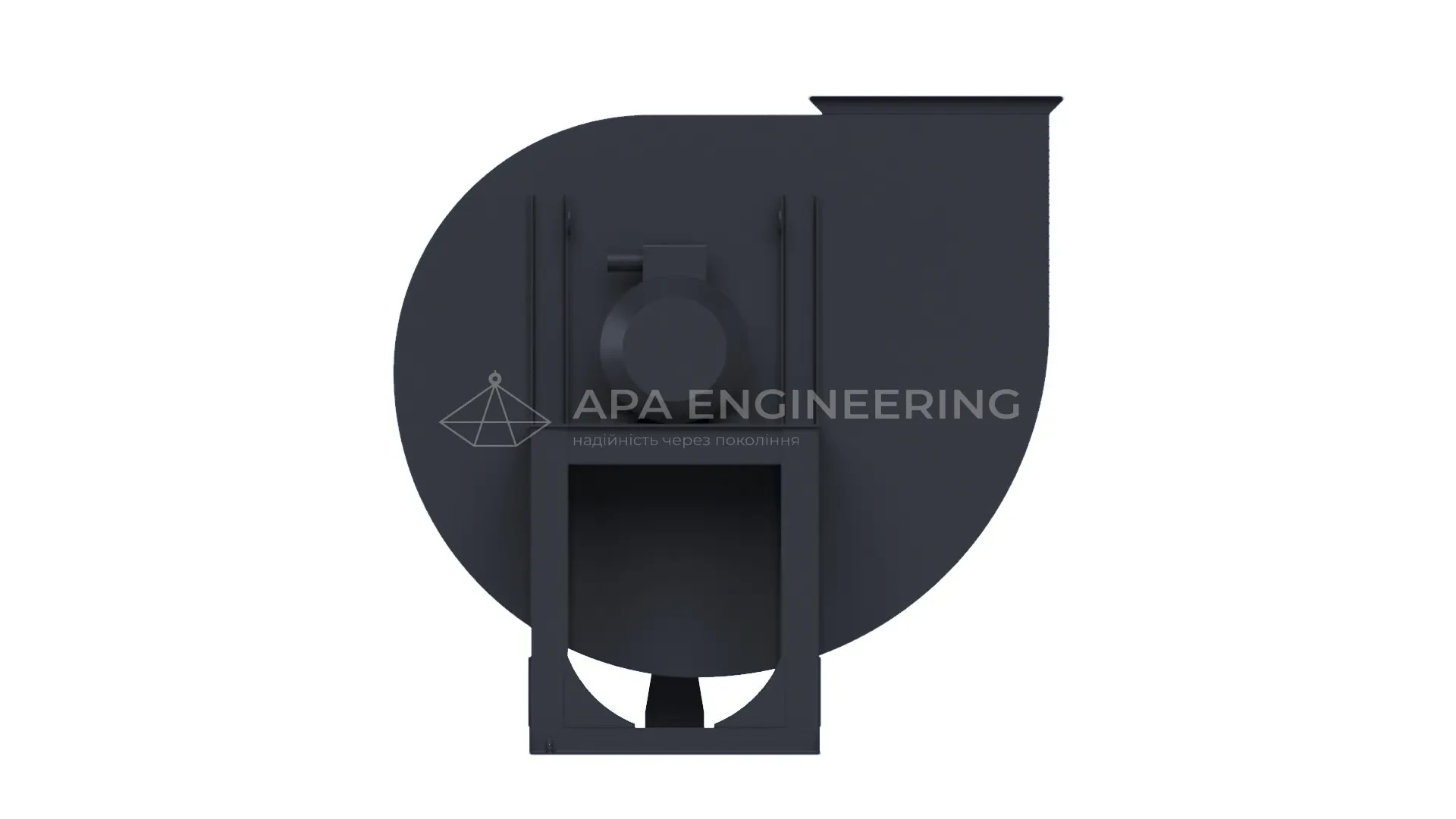

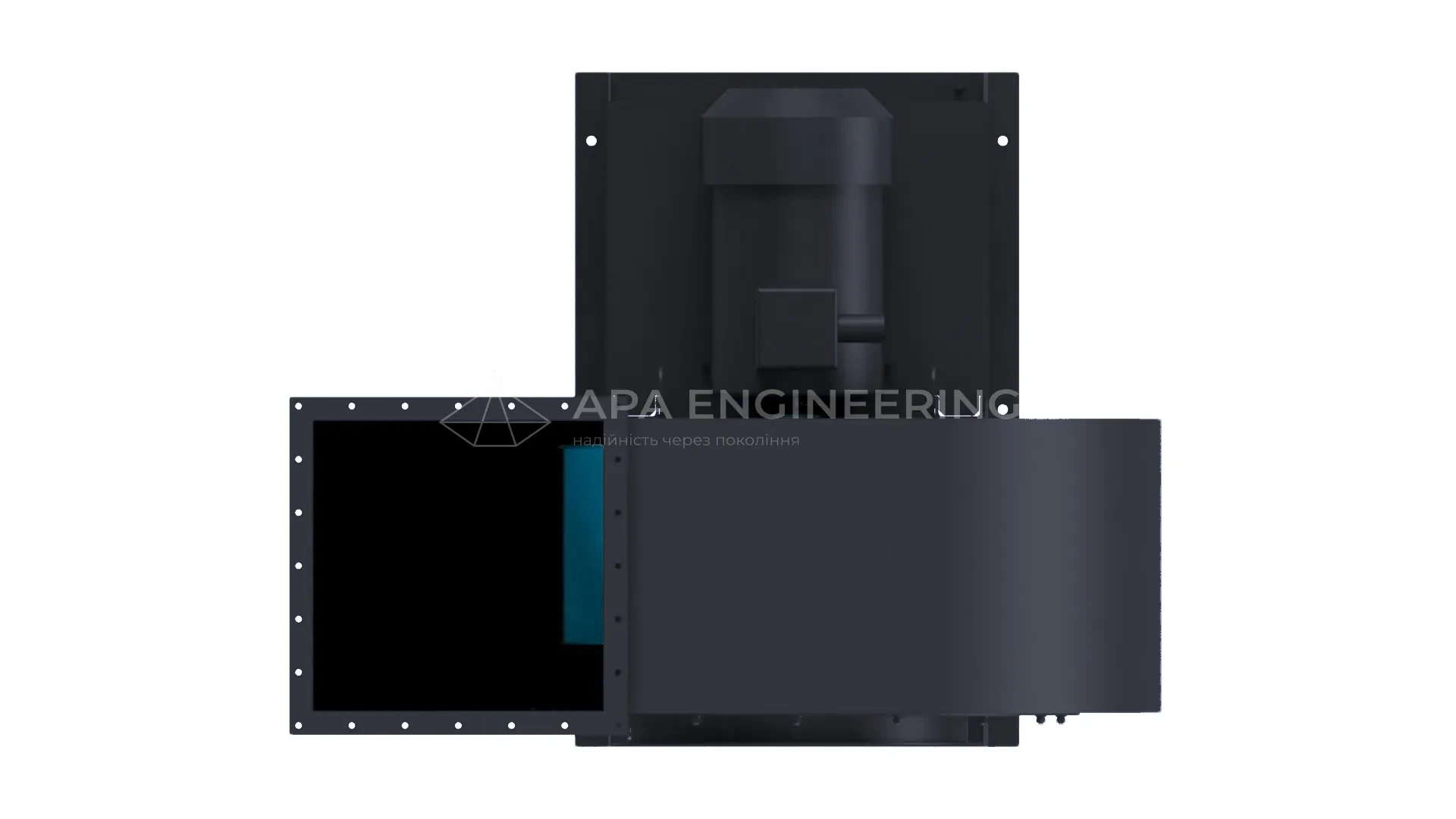

ВЦП 6-46 №6.3
Варіанти комплектації електродвигуном
| Технічні параметри ВЦП 6-46 №6.3, Виконання №1 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВЦП 6-46 №6.3 з ел.двигуном АИРМ112МВ6 4.00 кВт 1000 об./хв | 7500 | 550 | 1000 | 53 210,00 ₴ | ||
| ВЦП 6-46 №6.3 з ел.двигуном 7.50 кВт 1500 об./хв | 9490 | 1604 | 1500 | 56 937,00 ₴ | ||
| ВЦП 6-46 №6.3 з ел.двигуном АД132М4 11.00 кВт 1500 об./хв | 9000 | 1200 | 1500 | 60 431,00 ₴ | ||
| ВЦП 6-46 №6.3 з ел.двигуном АД160S4 15.00 кВт 1500 об./хв | 10000 | 1100 | 1500 | 69 914,00 ₴ | ||
| Технічні параметри ВЦП 6-46 №6.3 | |
|---|---|
| ВЦП 6-46 №6.3 з ел.двигуном АИРМ112МВ6 4.00 кВт 1000 об./хв | |
| Артикул | ВЦП6466346-1 |
| Продуктивність | 7500 |
| Тиск | 550 |
| Об./хв | 1000 |
| Ціна |
53 210,00 ₴
|
| ВЦП 6-46 №6.3 з ел.двигуном 7.50 кВт 1500 об./хв | |
| Артикул | ВЦП64663754-1 |
| Продуктивність | 9490 |
| Тиск | 1604 |
| Об./хв | 1500 |
| Ціна |
56 937,00 ₴
|
| ВЦП 6-46 №6.3 з ел.двигуном АД132М4 11.00 кВт 1500 об./хв | |
| Артикул | ВЦП64663114-1 |
| Продуктивність | 9000 |
| Тиск | 1200 |
| Об./хв | 1500 |
| Ціна |
60 431,00 ₴
|
| ВЦП 6-46 №6.3 з ел.двигуном АД160S4 15.00 кВт 1500 об./хв | |
| Артикул | ВЦП64663154-1 |
| Продуктивність | 10000 |
| Тиск | 1100 |
| Об./хв | 1500 |
| Ціна |
69 914,00 ₴
|
Характеристики ВЦП 6-46 №6.3
Промисловий пиловий вентилятор середнього тиску ВЦП 6-46 (також відомий під позначенням ВРП 120-46) призначений для роботи із запиленим повітрям і неагресивними газоповітряними сумішами, нагрітими не більше ніж до 80°С. Здатний транспортувати середовище з концентрацією механічних домішок — пилу, волокон, тирси й стружки — до 1 г/м³. Радіальне розташування лопаток робочого колеса гарантує стійкість до абразивного впливу твердих часток. Спіральний кожух виготовлено з листової сталі збільшеної товщини. Від моделі ВЦП 6-45 цей вентилятор відрізняється модифікованою аеродинамічною характеристикою, яка має більш пологий характер.
Характеристики пилового вентилятора ВЦП 6-46 №6,3 (схема 1)
Основні характеристики
- вентилятор пиловий центробіжний (радіальний);
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - фарбування вентилятора - порошкове;
- можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 4 ... 15 кВт;
- напруга мережі 380 В;
- діаметр робочого колеса 630 мм;
- кількість лопаток робочого колеса 6 шт.;
- продуктивність 6500 ... 17800 м³/час;
- робочий тиск 400 ... 1700 Па;
- температура робочого середовища до 80°С;
- гарантія 2 роки.
Застосування та аналоги пилового вентилятора ВЦП 6-46 №6,3
ВЦП 6-46 №6,3 виготовляється на заводі АПА ІНЖИНІРИНГ у відповідності з умовами ТУ У 29.2-36342124-01-2017. Застосовується як вентилятор для стружки, тирси, лушпиння, пилу, для транспортування в системи очищення/відділення дрібно і крупнодисперсних складових пило-газо-повітряної суміші. Завдяки створюваному високому тиску дуже розповсюджений у системах пневмотранспорту - подає повітря з усім його вмістом суттєво далі і сильніше, ніж інші пилові вентилятори.
Найбільш розповсюджені варіанти найменувань моделі серед виробників вентиляційного обладнання України:
- ВЦП 6-46 №6,3 (ВЦП 6-46-6,3)
- ВРП 120-46 №6,3 (ВРП 120-46-6,3)
Напрям обертання вентилятора ВЦП 6-46 №6,3 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦП 6-46 №6,3 (правий)
ЛІВ - ліве обертання вентилятора: ВЦП 6-46 №6,3 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦП 6-46 №6,3
Всі центробіжні вентилятори ВЦП 6-46 6,3 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.
Технічні параметри ВЦП 6-46 №6,3 (ВРП 120-46 6,3)
| Пиловий вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВЦП 6-46 №6,3 Схема 1 | АІР112МВ6 | 4 | 1 000 | 12 000 | 400 | 224 | 1040×1161×1217 |
| АІР112М4 | 5,5 | 1 500 | 6 500 | 1 700 | 219 | ||
| АІР132S4 | 7,5 | 1 500 | 9 500 | 1 600 | 226 | ||
| АІР132М4 | 11 | 1 500 | 14 500 | 1 300 | 234 | ||
| АІР160S4 | 15 | 1 500 | 17 800 | 850 | 299 | ||
Конструктивні особливості ВЦП 6-46 №6,3 (ВРП 120-46-6,3)
Вузли вентилятора ВЦП 6-46 №6,3
- Корпус вентилятора ВЦП 6-46 №6,3 (улітка) Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ГОСТ 10616-90. Кількість кутів повороту корпусу відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу. Для забезпечення гарантійних умов на вентилятор кут повороту улітки виставляється на заводі. Він може бути як стандартно кратним 45° чи 22,5°, так і будь-яким згідно побажань замовника.
- Робоче колесо (крильчатка) Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується на вал електродвигуна.
- Електродвигун АІР для улітки ВЦП 6-46 №6,3 схема №1 Електродвигун встановлюється на станині (двигун з лапами), або, в окремих випадках, може кріпитися до корпусу вентилятора (двигун з фланцем). Для комплектації ВЦП 6-46-6,3 підходять двигуни потужністю 4 кВт з частотою обертання 1000 об/хв і двигуни від 5,5 до 15 кВт з частотою 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама) Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦП 6-46 №6,3
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовується у випадках, коли пиловий вентилятор працює в умовах з підвищеною агресивністю робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Пиловий вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Конструктивне виконання вентилятора ВЦП 6-46 №6,3
Для пиловика ВЦП 6-46 №6,3 (ВРП 120-46 6,3) передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших пилових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Особливості робочого колеса вентилятора ВЦП 6-46 №6,3 (крильчатка)
Робоче колесо має 6 загнутих вперед лопаток ковшоподібної форми, яка суттєво збільшує силу викидання повітря. Таке конструктивне рішення дозволяє ВЦП 6-46-6,3 видавати одні із самих високих показників тиску серед пилових вентиляторів.
Діаметр колеса 630 мм (D=1,0×Dн). Виготовлена на заводі крильчатка завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Виконання робочого колеса
Габаритні та приєднувальні розміри пилового вентилятора ВЦП 6-46 №6,3 (ВРП 120 46 6,3)
Креслення схеми виконання №1
Відцентровий пиловий вентилятор ВЦП 6-46 №6,3 (схема 1): потужність та надійність від заводу АПА Інжиніринг
Радіальні пилові вентилятори ВЦП 6-46 №6,3 виробляються в Україні на заводі АПА Інжиніринг. Кожен агрегат виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, стійке порошкове фарбування. Всі вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
Вентилятор ВЦП 6-46 №6,3 у першому виконанні (схема 1 — робоче колесо розташоване безпосередньо на валу електродвигуна) — це високопродуктивне обладнання для систем аспірації, пневмотранспорту та очищення повітря на великих підприємствах. Він розрахований на переміщення повітряно-пилових сумішей з великою концентрацією тирси, металевого пилу, зернових відходів та інших механічних домішок. Велика потужність та діаметр колеса дозволяють обслуговувати масштабні виробничі лінії. Крім спеціалізованих пилових установок, АПА Інжиніринг виготовляє надійні дуттєвий вентилятор для енергетичного сектору та промислових котелень.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми допомагаємо з оформленням митних документів і доставкою. Купити пиловий вентилятор можна напряму із заводу, без посередників, у роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна, бухгалтерська і юридична документація.
Вентилятори ВЦП 6-46 №6,3 завжди підтримуються у достатній кількості на складах, тому замовлення обробляються миттєво. Оформити покупку можна онлайн на нашому сайті dev.apa-engineering.com, за телефоном +380 (98) 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці завжди готові надати професійну консультацію та допомогти з підбором обладнання під ваші технічні вимоги.
АПА Інжиніринг пропонує вигідні умови за ціною, термінами поставки та оплатою, а для постійних клієнтів діють накопичувальні знижки на весь асортимент промислових вентиляторів.
