ВДР №8
Варіанти двигуна
| Технічні параметри ВДР №8 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВДР №8 з ел.двигуном АИРМ112МВ8 3.00 кВт 750 об./хв | — | — | 750 | 47 628,00 ₴ | ||
| Технічні параметри ВДР №8 | |
|---|---|
| ВДР №8 з ел.двигуном АИРМ112МВ8 3.00 кВт 750 об./хв | |
| Артикул | ВКР838 |
| Продуктивність | — |
| Тиск | — |
| Об./хв | 750 |
| Ціна |
47 628,00 ₴
|
Характеристики ВДР №8

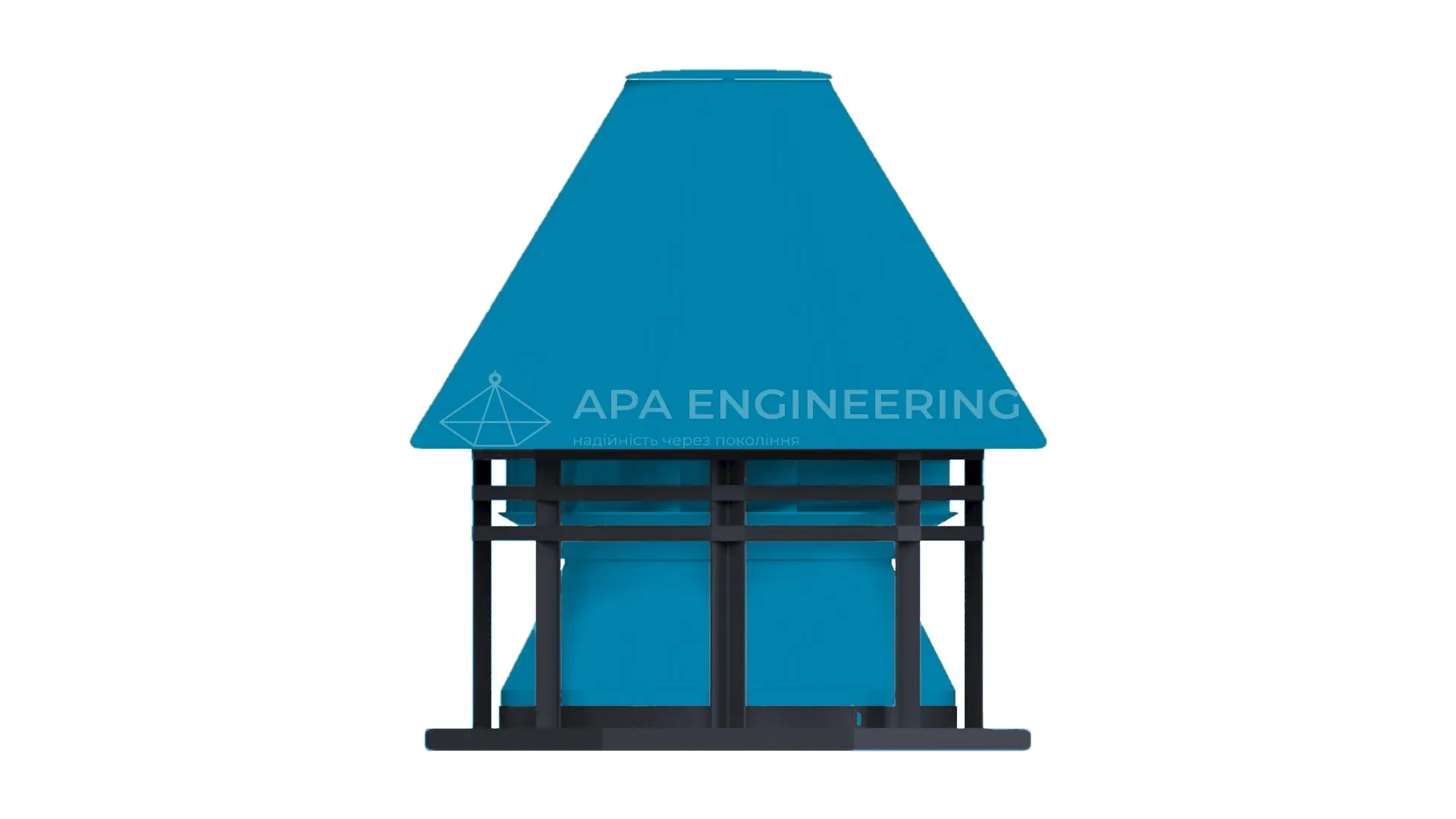

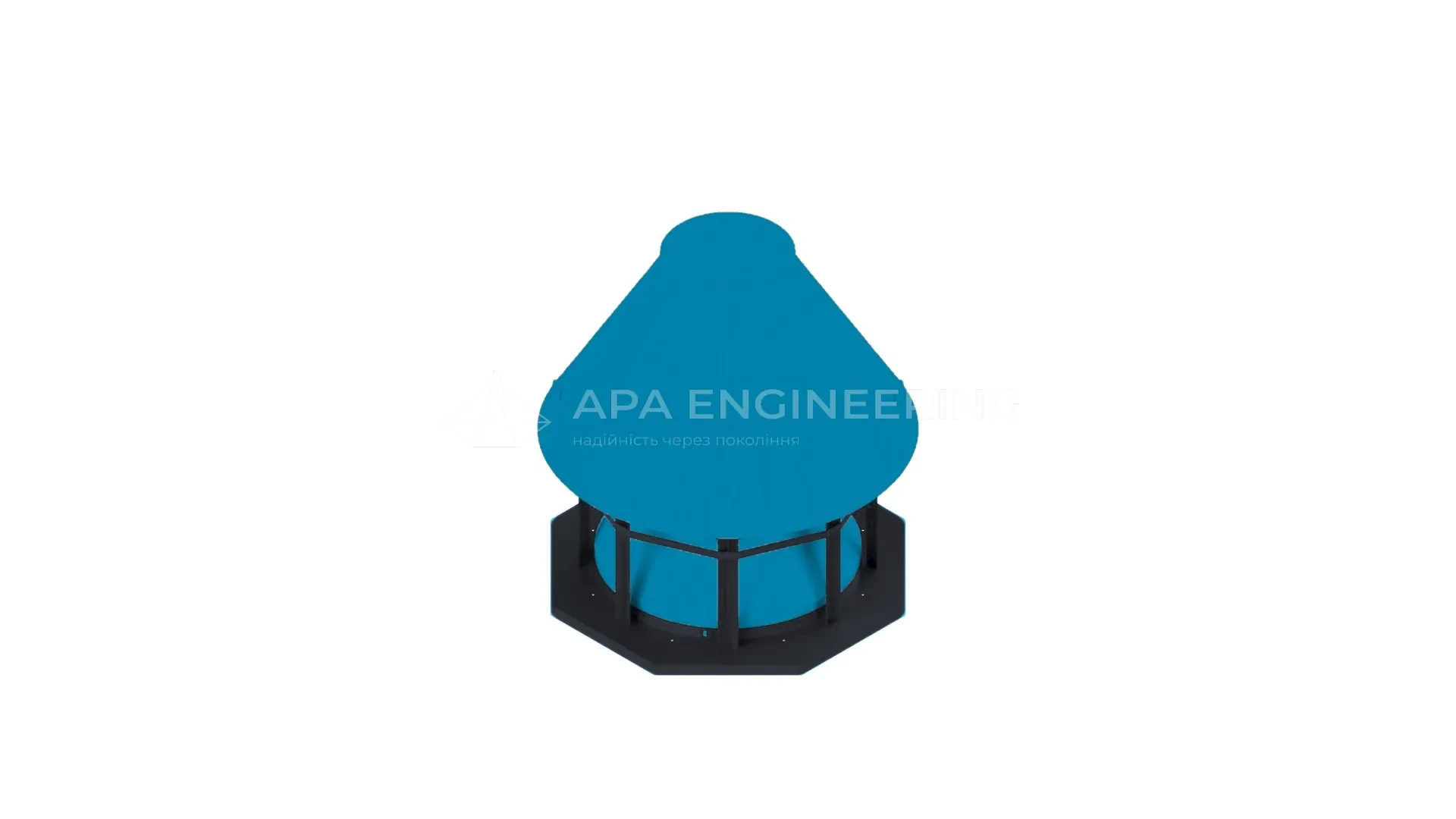

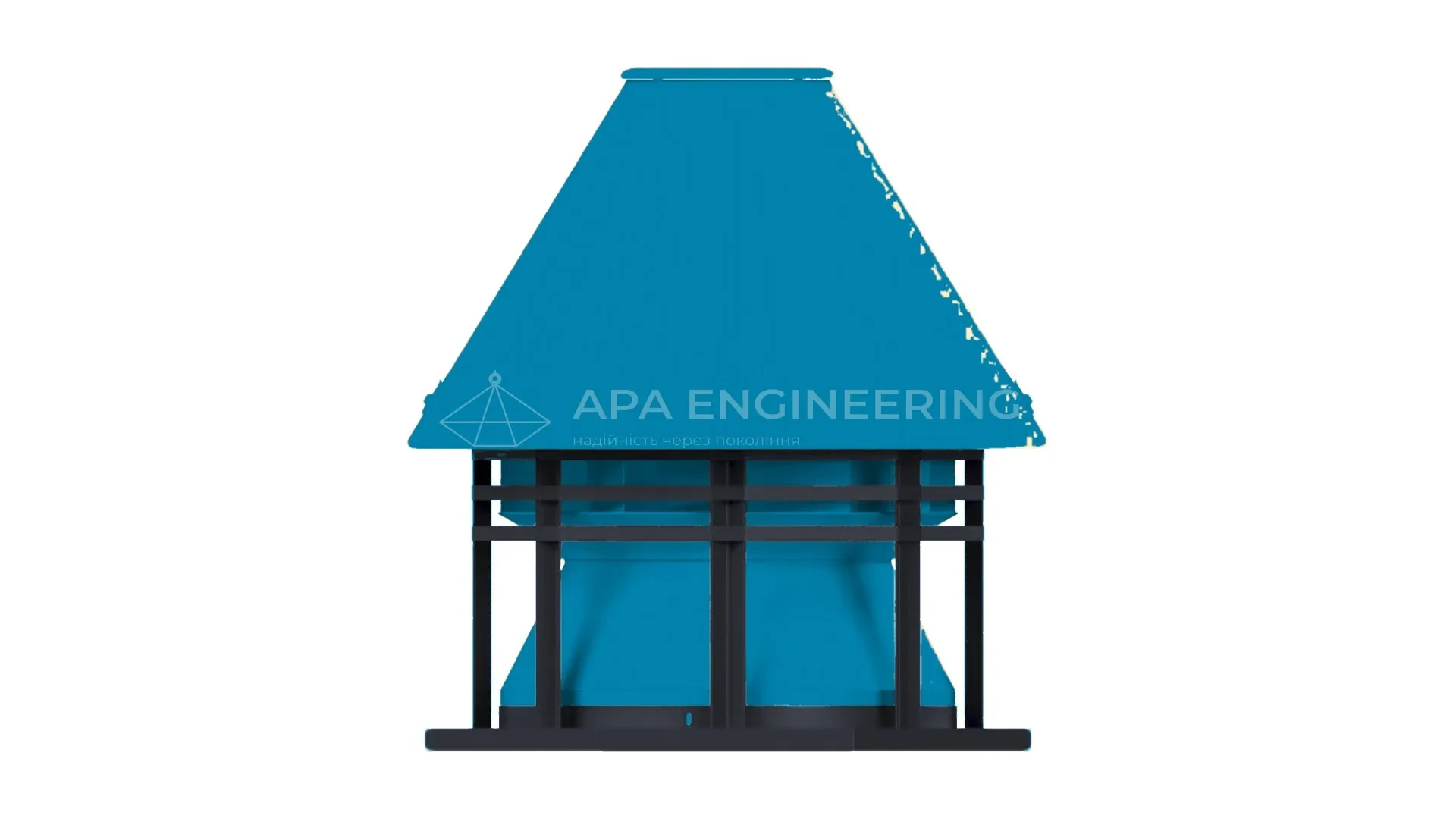

Даховий радіальний вентилятор ВКР (ВДР) з однобічним всмоктуванням створений для витяжки повітряних та газоповітряних мас із приміщень промислового й громадського призначення. Обладнання працює з середовищами, нагрітими до +80°С, за умови вмісту механічних пилових часток не вище 100 г/м³. Агрегат має компактні розміри і забезпечує ефективне відведення повітряних, газоповітряних і газоподібних потоків. Переміщення середовища здійснюється за рахунок обертового руху крильчатки. Конструктивно виріб складається з опорної основи, радіального вентиляторного блоку та захисного ковпака. Виготовлення здійснюється у відповідності до ГОСТу 11442.
Характеристики вентилятора ВДР №8
Основні характеристики
- вентилятор даховий центробіжний низького тиску;
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 3 ... 22 кВт;
- діаметр робочого колеса 800 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- продуктивність 13000 ... 35000 м³/час;
- робочий тиск 410 ... 1580 Па;
- температура робочого середовища до 80°С;
- напруга мережі 380 В.
Застосування і аналоги дахових вентиляторів ВДР №8
ВДР №8 належить до серії центробіжних дахових вентиляторів з низьким тиском. Його застосовують у системах витяжної вентиляції, коли вентиляційний агрегат необхідно розмістити на даху будівлі. Причиною тому може бути обмеженість вільного простору в приміщеннях, бажання позбавитися шуму пов'язаного з роботою вентилятора та інш.
На заводі АПА Інжиніринг кришник ВДР виготовляється у відповідності з ТУ У 29.2-36342124-01-2017 на сучасному обладнанні і з застосуванням нових технологій. Він відповідає усім відповідним стандартам ДСТУ (ГОСТ). По технічним параметрам ВДР №8 виробництва АПА Інжиніринг являється більш досконалим і ефективним ніж аналоги, що робились і досі робляться на деяких заводах в Україні.
Варіанти найменувань моделі серед виробників вентиляційного обладнання України:
- ВДР №8, ВДР-8, ВДР 8
Технічні параметри ВДР №8
| Даховий вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Діаметр × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВДР №8 схема 1 | АІР112МВ8 | 3 | 750 | 13 000 | 410 | 288 | Ø1215×1266 |
| АІР132S8 | 4 | 750 | 16 900 | 420 | 305 | ||
| АІР132S6 | 5,5 | 1 000 | 17 500 | 1 000 | 307 | ||
| АІР132М6 | 7,5 | 1 000 | 21 700 | 950 | 312 | ||
| АІР160S4 | 15 | 1 500 | 28 000 | 1 440 | 376 | ||
| АІР160М4 | 18,5 | 1 500 | 33 000 | 1 580 | 396 | ||
| АІР180S4 | 22 | 1 500 | 35 000 | 1 500 | 411 | ||
Конструктивні особливості ВДР №8
Вузли вентилятора ВДР №8
- Корпус вентилятора ВДР №8 (рама) Корпус металевий, зварний. Складається з каркаса і монтажної платформи, у якій передбачені отвори для кріпленні на даху.
- Дифузор (вхідний патрубок) Виконаний із листового металу. Направляє повітряний потік з вентиляційного канала/шахти канала в робоче колесо.
- Робоче колесо вентилятора ВДР №8 Рабоче колесо металеве, зварне. Має 12 загнутих назад лопаток. Діаметр робочого колеса 800 мм. Насаджується безпосередньо на вал електродвигуна. Статично і динамічно збалансоване.
- Електродвигун АІР для кришника ВДР №8 Для ВДР 8 підходять двигуни потужністю 3 та 4 кВт з частотою обертання 750 об/хв, 5,5 та 7,5 кВт з частотою 1000 об/хв і двигуни від 15 до 22 кВт з частотою 1500 об/хв. Для базової комплектації кришного вентилятора використовуються загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Захисний зонт Виконаний із листового металу. Захищає електродвигун та інші робочі вузли вентилятора від атмосферних опадів.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВДР №8
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.
- Різнорідні метали Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші.
- Алюмінієві сплави Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Даховий вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Схема монтажу дахового вентилятора ВДР на стакан із зворотним клапаном і піддоном
Позначення:
| 1 | даховий вентилятор; |
| 2 | стакан; |
| 3 | поверхня кріплення стакана до покрівлі; |
| 4 | поверхня кріплення стакана до вентилятора; |
| 5 | зворотний клапан; |
| 6 | поверхня кріплення зворотного клапана до вентилятора; |
| 7 | піддон. |
Конструктивне виконання вентилятора ВДР №8
Для витяжки ВДР №8 передбачене Виконання 1 (Схема 1) - робоче колесо дахового центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Габаритні та приєднувальні розміри дахового вентилятора ВДР №8
Креслення схеми виконання №1
Даховий вентилятор низького тиску ВДР №8: потужна витяжка від заводу АПА Інжиніринг
Радіальні дахові вентилятори ВДР №8 виробляються в Україні на заводі АПА Інжиніринг. Кожен агрегат виготовляється на високому технічному рівні: ідеально відбалансовані робочі колеса великого діаметру, мінімальні зазори між патрубком і колесом, покращені показники продуктивності та ККД, стійке порошкове фарбування корпусних деталей. Всі вентилятори проходять обов’язкову перевірку у відділі контролю якості та відповідають стандартам ДСТУ. Гарантія — 2 роки.
Вентилятор ВДР №8 належить до серії центробіжних дахових вентиляторів низького тиску. Це потужне обладнання, спеціально розроблене для витяжних систем вентиляції великих промислових цехів, логістичних центрів та торгових комплексів. Конструкція агрегату передбачає монтаж безпосередньо на даху, що дозволяє значно економити корисну площу всередині будівлі. Міцний корпус надійно захищений від атмосферних опадів, що забезпечує безперебійну роботу в будь-яких кліматичних зонах. Окрім витяжних рішень, АПА Інжиніринг виробляє широкий спектр обладнання для теплоенергетики, зокрема надійний дуттєвий вентилятор для промислових котлів.
Продаж і виробництво здійснюється як для внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького Сходу (Казахстан, Туркменістан, Грузія, Молдова). Ми забезпечуємо повний супровід, допомагаємо з оформленням митних документів і логістикою. Купити даховий вентилятор можна напряму із заводу, без посередників, у роздріб або гуртом. У комплекті постачаються паспорт, інструкція та вся необхідна технічна, бухгалтерська і юридична документація.
Вентилятори ВДР №8 завжди підтримуються у достатній кількості на складах компанії, тому замовлення обробляються миттєво. Оформити покупку можна онлайн на нашому сайті dev.apa-engineering.com, за телефоном +380 (98) 765 43 21 або електронною поштою apa.eng.info@gmail.com. Наші фахівці готові надати професійну консультацію та допомогти з підбором монтажних елементів (стакани, піддони, зворотні клапани).
АПА Інжиніринг пропонує найвигідніші умови за ціною, термінами поставки та оплатою, а для постійних клієнтів діють накопичувальні знижки на все вентиляційне обладнання.
Ми цінуємо Ваш вибір і гарантуємо надійність кожної одиниці нашої продукції.
