Купити ВО 06-300 №4 від виробника

Варіанти комплектації електродвигуном

0.12 кВт, 1500 об./хв 4 968,00 ₴ 0.18 кВт, 1500 об./хв 5 113,00 ₴ 0.25 кВт, 1500 об./хв 6 418,00 ₴ 0.37 кВт, 1500 об./хв 6 563,00 ₴ 0.55 кВт, 3000 об./хв 6 563,00 ₴ 0.75 кВт, 3000 об./хв 7 767,00 ₴ 1.10 кВт, 3000 об./хв 8 303,00 ₴

Технічні параметри ВО 06-300 №4
Найменування	Продуктивність м³/год	Тиск Па	Об./хв	Ціна
ВО 06-300 №4 з ел.двигуном 0.12 кВт 1500 об./хв	2700	73	1500	4 968,00 ₴
ВО 06-300 №4 з ел.двигуном 0.18 кВт 1500 об./хв	2800	67	1500	5 113,00 ₴
ВО 06-300 №4 з ел.двигуном 0.25 кВт 1500 об./хв	2950	62	1500	6 418,00 ₴
ВО 06-300 №4 з ел.двигуном 0.37 кВт 1500 об./хв	3050	50	1500	6 563,00 ₴
ВО 06-300 №4 з ел.двигуном 0.55 кВт 3000 об./хв	5600	210	3000	6 563,00 ₴
ВО 06-300 №4 з ел.двигуном 0.75 кВт 3000 об./хв	5750	215	3000	7 767,00 ₴
ВО 06-300 №4 з ел.двигуном 1.10 кВт 3000 об./хв	6000	230	3000	8 303,00 ₴

Технічні параметри ВО 06-300 №4
ВО 06-300 №4 з ел.двигуном 0.12 кВт 1500 об./хв
Артикул	ВО0630040124
Продуктивність	2700
Тиск	73
Об./хв	1500
Ціна	4 968,00 ₴
ВО 06-300 №4 з ел.двигуном 0.18 кВт 1500 об./хв
Артикул	ВО0630040184
Продуктивність	2800
Тиск	67
Об./хв	1500
Ціна	5 113,00 ₴
ВО 06-300 №4 з ел.двигуном 0.25 кВт 1500 об./хв
Артикул	ВО0630040254
Продуктивність	2950
Тиск	62
Об./хв	1500
Ціна	6 418,00 ₴
ВО 06-300 №4 з ел.двигуном 0.37 кВт 1500 об./хв
Артикул	ВО0630040374
Продуктивність	3050
Тиск	50
Об./хв	1500
Ціна	6 563,00 ₴
ВО 06-300 №4 з ел.двигуном 0.55 кВт 3000 об./хв
Артикул	ВО0630040552
Продуктивність	5600
Тиск	210
Об./хв	3000
Ціна	6 563,00 ₴
ВО 06-300 №4 з ел.двигуном 0.75 кВт 3000 об./хв
Артикул	ВО0630040752
Продуктивність	5750
Тиск	215
Об./хв	3000
Ціна	7 767,00 ₴
ВО 06-300 №4 з ел.двигуном 1.10 кВт 3000 об./хв
Артикул	ВО063004112
Продуктивність	6000
Тиск	230
Об./хв	3000
Ціна	8 303,00 ₴

Характеристики ВО 06-300 №4

У сучасній промисловості забезпечення стабільного повітрообміну є базовим інженерним завданням, яке не допускає компромісів щодо якості комплектуючих. Осьовий вентилятор низького тиску ВО 06-300, який серійно випускає полтавський завод «АПА Інжиніринг», розроблений для роботи в найскладніших умовах експлуатації. Спираючись на розрахунково-експериментальну базу власного конструкторського бюро, наші фахівці суттєво вдосконалили класичну аксіальну конструкцію. У результаті створено надійний та енергоефективний агрегат, здатний працювати в режимі тривалих інтенсивних навантажень без втрати продуктивності.

Тип пристрою: Аксіальний (осьовий) вентилятор низького тиску

Аеродинамічний блок: Робоче колесо з трьома динамічно збалансованими лопатками

Вектор тяги: Односпрямований рух потоку (на замовлення виробляються реверсивні версії)

Схема передачі: Пряма посадка (крильчатка зафіксована безпосередньо на валу двигуна)

Двигун: Промисловий трифазний асинхронний (стандартна комплектація - серія АІР)

Робоча напруга: 380 В (промислова мережа)

Базовий метал: Вуглецева сталь підвищеної міцності

Конструкція обічайки: Зварний вальцьований циліндр з кільцевими ребрами жорсткості для поглинання вібрацій

Тип з'єднання: Двосторонні фланці для інтеграції в повітропроводи

Захисне покриття: Порошкова полімерна фарба (високотемпературне запікання)

Корозійностійке: Харчова/технічна нержавіюча сталь

Вибухозахищене: Алюмінієві сплави або поєднання різнорідних металів (цілком виключає іскроутворення)

Температурний коридор: Від -40 °С до +40 °С (до +50 °С у спецвиконанні)

Вимоги до повітря: Повна відсутність липких, смолистих та довговолокнистих фракцій

Допустима концентрація пилу: Максимум 10 мг/м³

Категорія розміщення (ГОСТ 15150): У2 чи У3 (помірний макроклімат, монтаж під навісом чи всередині закритих промислових приміщень)

Характеристики осьового вентилятора ВО 06-300 №4

Основні характеристики

вентилятор осьовий (аксіальний) низького тиску;
матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
фарбування вентилятора - порошкове;
виконання 1 - праве обертання,
виконання 2 - ліве обертання;
діаметр крильчатки 400 мм;
кількість лопаток крильчатки 3 шт.;
комплектація електродвигунами потужністю 0,12 ... 1,1 кВт;
продуктивність 1900 ... 6500 м³/год;
робочий тиск 24 ... 245 Па;
температура робочого середовища -40 ...+40°С;
напруга мережі 380 В;
гарантія 2 роки.

Застосування і аналоги осьових вентиляторів ВО 06-300 №4

ВО 06-300 №4 відносяться до серії осьових вентиляторів низького тиску. Їх застосовують:

у системах вентиляції, кондиціонування і опалення приміщень;
у різних технологічних процесах виробничих підприємств (сушильні, морозильні, фарбувальні камери і т.д.);
у більшості інших випадків, коли немає потреби у високому напорі повітряного потоку.

На заводі АПА ІНЖИНІРИНГ даний вентилятор виготовляється у відповідності з ТУ У 29.2-36342124-01-2017. Він відповідає усім необхідним стандартам ДСТУ (ГОСТ). Завдяки сучасному виробничому обладнанню заводу АПА ІНЖИНІРИНГ по технічним параметрам, якості і надійності ВО 06-300 №4 являється більш сучасним аніж аналоги, что робились і ще робляться на деяких заводах в Україні.

Найбільш поширені варіанти найменувань моделі серед виробників вентиляційного обладнання України:

ВО 06-300 №4 (ВО 06-300 4, ВО 06-300-4, ВО 06 300 4)
В 06-300-4 (В 06-300 4, В 06 300 4)
ВО 12-290 №4 (ВО 12-290 4, ВО 12-290-4, ВО 12 290 4)
ВО 13-290 №4 (ВО 13-290 4, ВО 13-290-4, ВО 13 290 4)
ВО 13-300 №4 (ВО 13-300 4, ВО 13-300-4, ВО 13 300 4)
ВО 13-320 №4 (ВО 13-320 4, ВО 13-320-4, ВО 13 320 4)
ВО 14-320 №4 (ВО 14-320 4, ВО 14-320-4, ВО 14 320 4)

Варіанти виконання вентилятора ВО 06-300 №4

Осьовий вентилятор ВО 06-300 правого обертання: схема, виконання 1

Виконання 1 (праве обертання)

Осьовий вентилятор ВО 06-300 лівого обертання: схема, виконання 2

Виконання 2 (ліве обертання)

Як визначити виконання і напрям обертання

Виконання осьового вентилятора відповідає напряму обертання крильчатки і визначається З БОКУ ЕЛЕКТРОДВИГУНА:

обертання ПРАВЕ - якщо крильчатка обертається ЗА годинниковою стрілкою
обертання ЛІВЕ - якщо крильчатка обертається ПРОТИ годинникової стрілки

Особливість виконань

Функціональна відмінність виконань 1 і 2 полягає в тому, що напрям потоку повітря по відношенню до електродвигуна буде різним:

виконання 1 - повітряний потік направлений від крильчатки до двигуна
виконання 2 - повітряний потік направлений від двигуна до крильчатки

Виготовлення ВО 06-300 №4

Виконання №1 далеко не популярне і тому виготовляється ПІД ЗАМОВЛЕННЯ. Для коректної реалізації такого замовлення Ви повинні обов'язково повідомити менеджера.

Найбільш затребуваним являється виконання №2. Тому для осьових вентиляторів ВО-06-300-4 воно прийняте за базове.

Технічні параметри ВО 06-300 №4

Осьовий вентилятор	Електродвигун			Параметри вентилятора у робочій зоні		Вага	Габаритні розміри Довжина × Ширина × Висота
	Марка	Потужність	Частота обертання	Продуктивність	Тиск	Вага	Габаритні розміри Довжина × Ширина × Висота
	Марка	кВт	об/хв	м³/год	Па	кг	мм
ВО 06-300 №4	АІР63А6	0,18	1 000	1 900	24	12,4	350_max×460×460
	АІР63В6	0,25	1 000	2 000	25	13,2
	АІР56А4	0,12	1 500	2 800	55	11,2
	АІР56В4	0,18	1 500	2 950	60	11,8
	АІР63А4	0,25	1 500	3 220	62	13,9
	АІР63В4	0,37	1 500	3 500	65	16,0
	АІР71А2	0,75	3 000	5 700	230	17,3
	АІР71В2	1,1	3 000	6 500	245	18,2

Конструктивні особливості ВО 06-300 №4

Вузли вентилятора ВО 06-300 №4

Корпус вентилятора ВО 06-300 №4 Корпус металевий, зварний, циліндричної форми. По краях має приєднувальні фланці. Для пружності і стійкості до деформацій на корпусі прокатані хвилеподібні ребра жорсткості. Фарбування - порошкове, що гарантує високу корозійну стійкість металу.

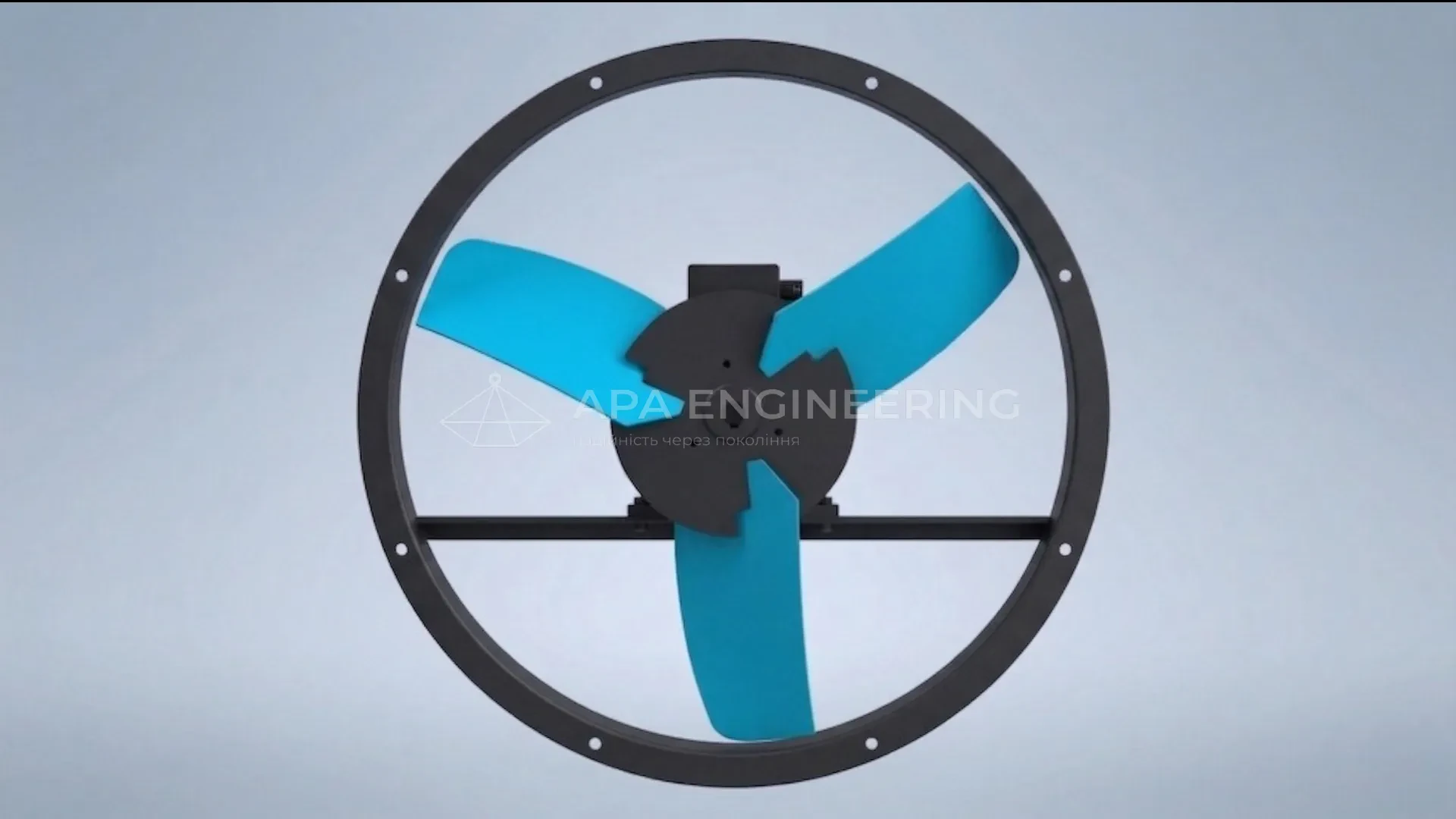

Крильчатка вентилятора ВО 06-300 №4 Крильчатка металева, зварна, правого або лівого обертання. Має 3 лопатки. Насаджується безпосередньо на вал електродвигуна. Динамічно збалансована. Діаметр крильчатки 400 мм. Фарбування порошкове.
Крильчатка вентилятора ВО 06-300 №4 РЕВЕРС (під замовлення) Виготовляється для вентиляторів, від яких вимагається працювати як в режимі притоку повітря, так і в режимі витяжки (приточна і витяжна вентиляція). Реверсивна крильчатка для ВО 06-300 №4 складається із 6 лопаток. Із них 3 штуки загнуті в один бік, інші 3 - у протилежний бік. Розміщені почергово. У кожному із 2-х режимів працюють 3 лопатки. Інші 3 "гладять" повітря.

Крильчатка реверсивного вентилятора ВО 06-300-4 (6 лопастей)

Електродвигун АІР для осьовика ВО 06-300 №4 Встановлюється на спеціальній монтажній пластині. Для комплектації ВО 06-300 4 підходять двигуни потужністю 0,18 та 0,25 кВт з частотою обертання 1000 об/хв, від 0,12 до 0,37 кВт з частотою 1500 об/хв, 0,75 та 1,1 кВт з частотою 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.

ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВО 06-300 №4
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ

Матеріал корпуса и крильчатки

Вуглецева сталь Стандартне виконання. Використовується в більшості випадків. Саме поширене.
Нержавіюча сталь Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.
Різнорідні метали Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші.
Алюмінієві сплави Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Осьовий вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.

Переваги наших промислових вентиляторів

надійність конструкції
підвищена продуктивність
низькі експлуатаційні затрати
висока якість матеріалів
висока точність балансування крильчатки
комплектація якісними електродвигунами
порошкове фарбування вузлів вентилятора
доступна ціна
2 роки гарантія

Габаритні та приєднувальні розміри осьового вентилятора ВО 06-300 №4

Креслення схеми виконання №2 (№1)

Креслення вентилятора ВО 06-300-4 - вид спереду

Креслення вентилятора ВО 06-300 №4 - вид збоку

Осьовий вентилятор ВО 06-300 №4 – ефективність і довговічність від заводу АПА ІНЖИНІРИНГ

Осьовий вентилятор низького тиску ВО 06-300 №4 (виконання 2) – один із надійних і затребуваних вентиляторів на ринку України. Модельний ряд включає всі необхідні типорозміри для організації систем вентиляції різної складності. Висока якість виготовлення, оптимальна ціна, відповідність стандартам ГОСТ, ДСТУ та ISO, а також перевірена випробуваннями надійність роблять вентилятори АПА ІНЖИНІРИНГ вибором професіоналів і постійних клієнтів.

Чому обирають ВО 06-300 №4 від АПА ІНЖИНІРИНГ:

Електродвигуни преміальної якості;
Ідеально відбалансована крильчатка;
Покращені показники продуктивності та ККД;
Покриття порошково-полімерною фарбою;
Після випробувань – підтвердження Відділу Технічного Контролю (ВТК);
Поставляються з паспортом та докладною інструкцією для експлуатації, транспортування та зберігання;
Гарантія на 2 роки.

Серія ВО 06-300 №4 постачається як на внутрішній ринок України, так і на експорт – до Казахстану, Туркменістану, Грузії та Молдови. Наші фахівці допомагають з оформленням митних документів і доставкою.

Популярні моделі завжди в наявності на складі, тож придбати ВО 06-300 №4 можна швидко та зручно: заповніть форму замовлення на сайті, зателефонуйте +380 (98) 765 43 21 або надішліть запит на apa.eng.info@gmail.com. Наші менеджери оперативно опрацюють замовлення та нададуть консультацію.

АПА ІНЖИНІРИНГ пропонує найвигідніші умови: доступна ціна, наявність на складі, швидке виготовлення та доставка по Україні, зручні умови оплати. Для постійних клієнтів діють оптові ціни та накопичувальні знижки.

Ми цінуємо Ваш вибір і гарантуємо найвищу якість вентиляційного обладнання.
