ВО 06-300 №5
Варіанти комплектації електродвигуном
| Технічні параметри ВО 06-300 №5 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВО 06-300 №5 з ел.двигуном 0.37 кВт 1500 об./хв | 6000 | 94 | 1500 | 7 083,00 ₴ | ||
| ВО 06-300 №5 з ел.двигуном 0.55 кВт 1500 об./хв | 6250 | 85 | 1500 | 8 272,00 ₴ | ||
| ВО 06-300 №5 з ел.двигуном 0.75 кВт 1500 об./хв | 6500 | 80 | 1500 | 8 823,00 ₴ | ||
| ВО 06-300 №5 з ел.двигуном 2.20 кВт 3000 об./хв | 11200 | 333 | 3000 | 9 838,00 ₴ | ||
| ВО 06-300 №5 з ел.двигуном АИР90L2 3.00 кВт 3000 об./хв | 11200 | 333 | 3000 | 10 490,00 ₴ | ||
| Технічні параметри ВО 06-300 №5 | |
|---|---|
| ВО 06-300 №5 з ел.двигуном 0.37 кВт 1500 об./хв | |
| Артикул | ВО0630050374 |
| Продуктивність | 6000 |
| Тиск | 94 |
| Об./хв | 1500 |
| Ціна |
7 083,00 ₴
|
| ВО 06-300 №5 з ел.двигуном 0.55 кВт 1500 об./хв | |
| Артикул | ВО0630050554 |
| Продуктивність | 6250 |
| Тиск | 85 |
| Об./хв | 1500 |
| Ціна |
8 272,00 ₴
|
| ВО 06-300 №5 з ел.двигуном 0.75 кВт 1500 об./хв | |
| Артикул | ВО0630050754 |
| Продуктивність | 6500 |
| Тиск | 80 |
| Об./хв | 1500 |
| Ціна |
8 823,00 ₴
|
| ВО 06-300 №5 з ел.двигуном 2.20 кВт 3000 об./хв | |
| Артикул | ВО063005222 |
| Продуктивність | 11200 |
| Тиск | 333 |
| Об./хв | 3000 |
| Ціна |
9 838,00 ₴
|
| ВО 06-300 №5 з ел.двигуном АИР90L2 3.00 кВт 3000 об./хв | |
| Артикул | ВО06300532 |
| Продуктивність | 11200 |
| Тиск | 333 |
| Об./хв | 3000 |
| Ціна |
10 490,00 ₴
|
Характеристики ВО 06-300 №5

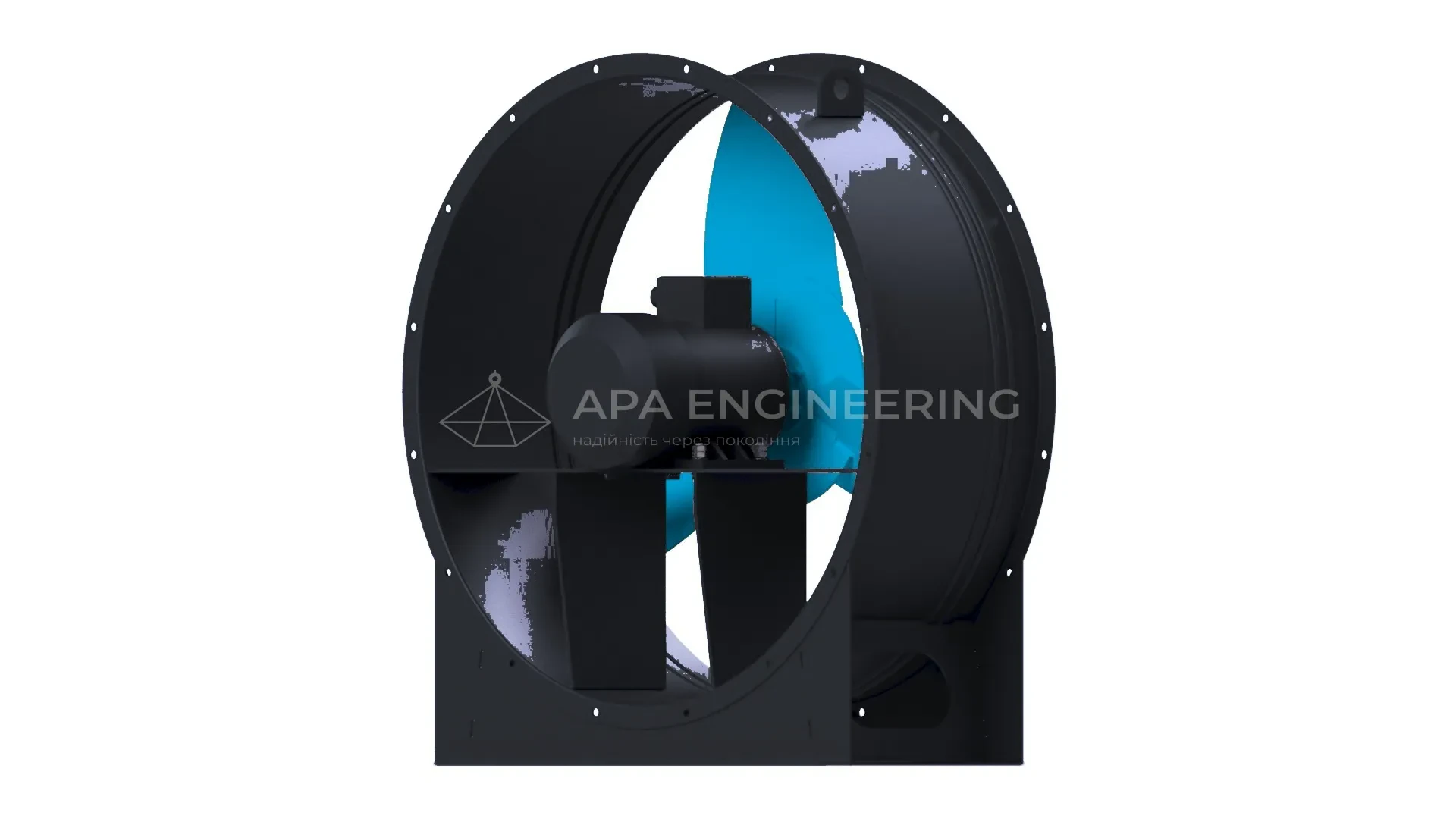

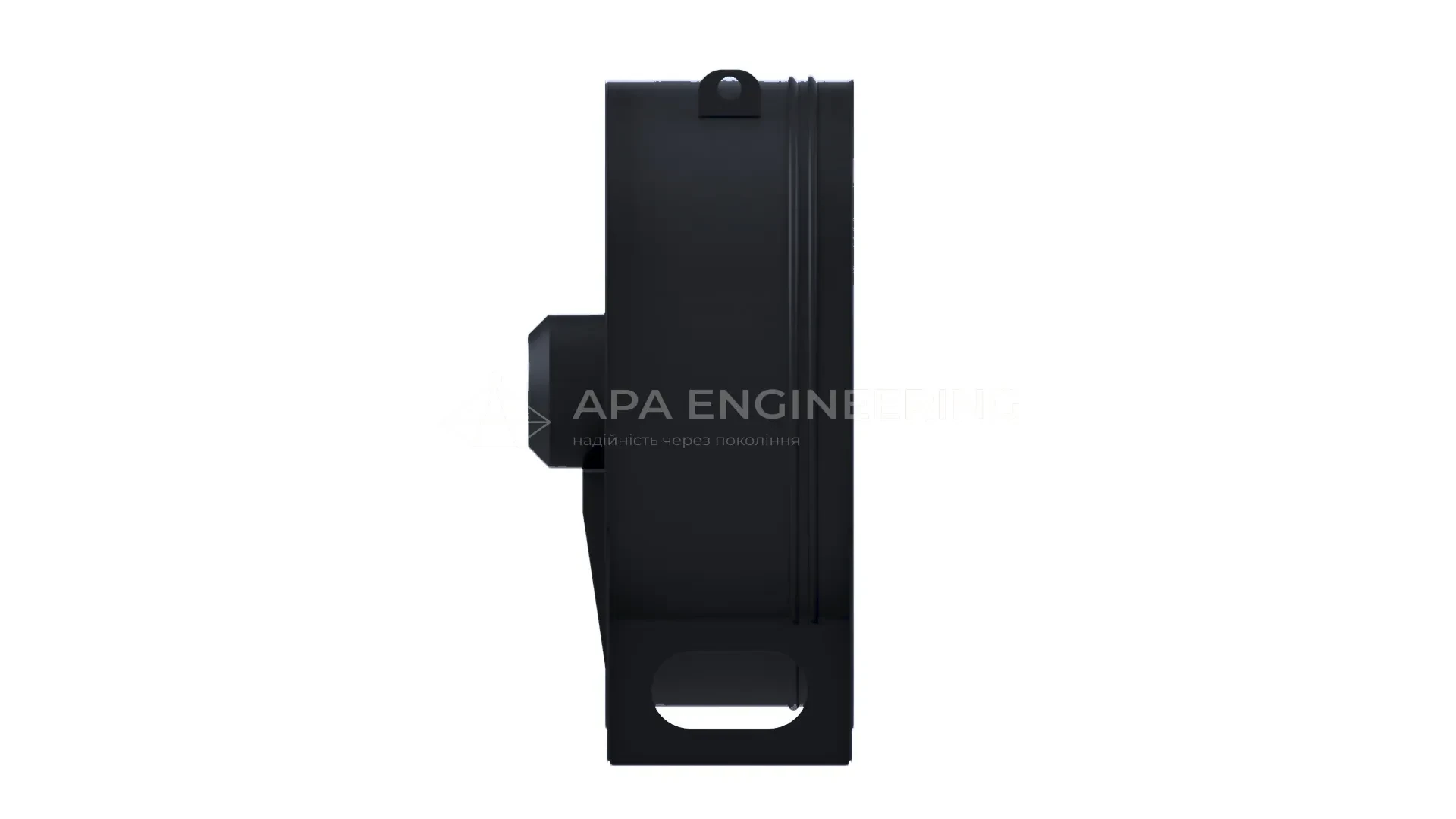

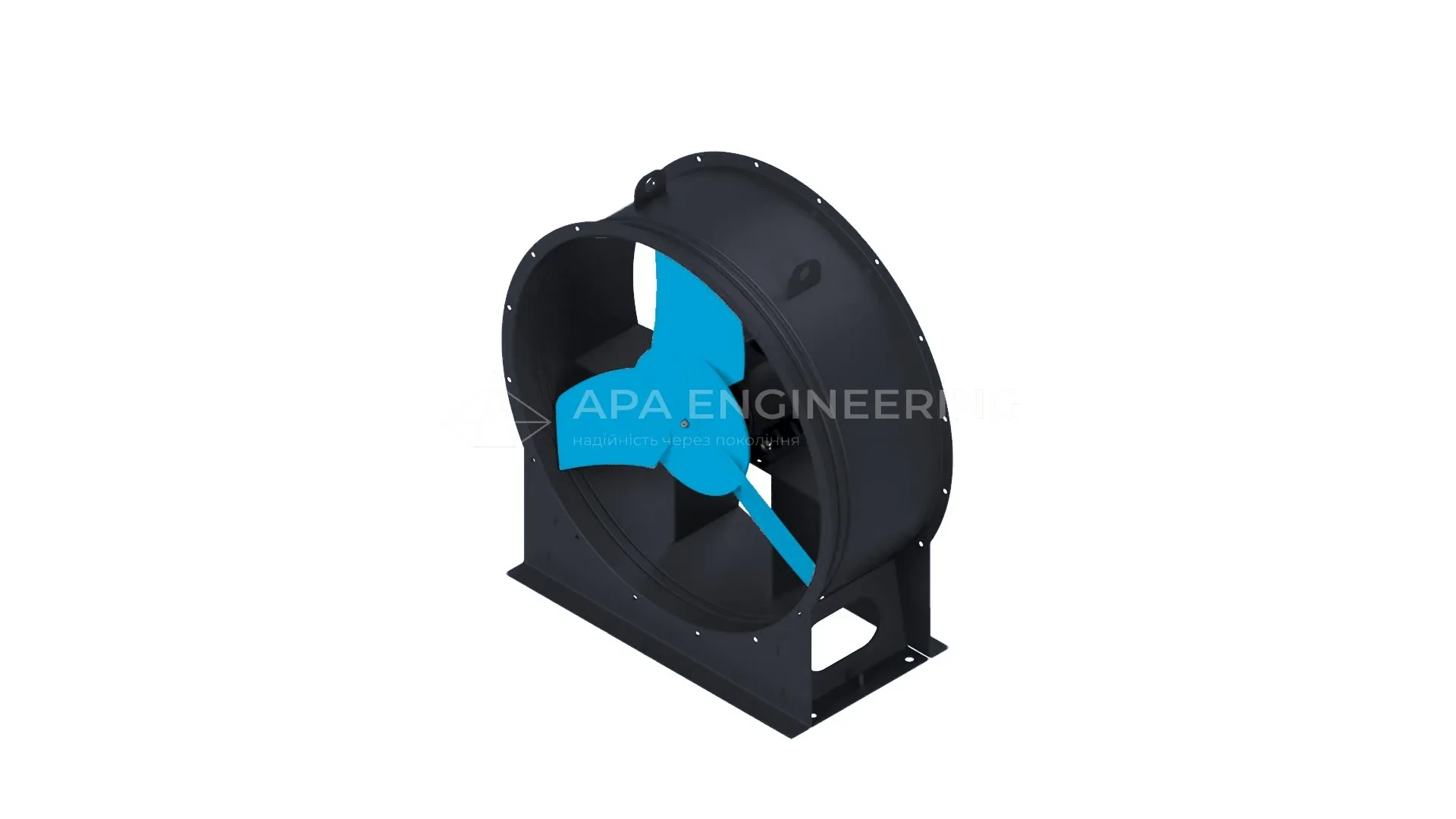

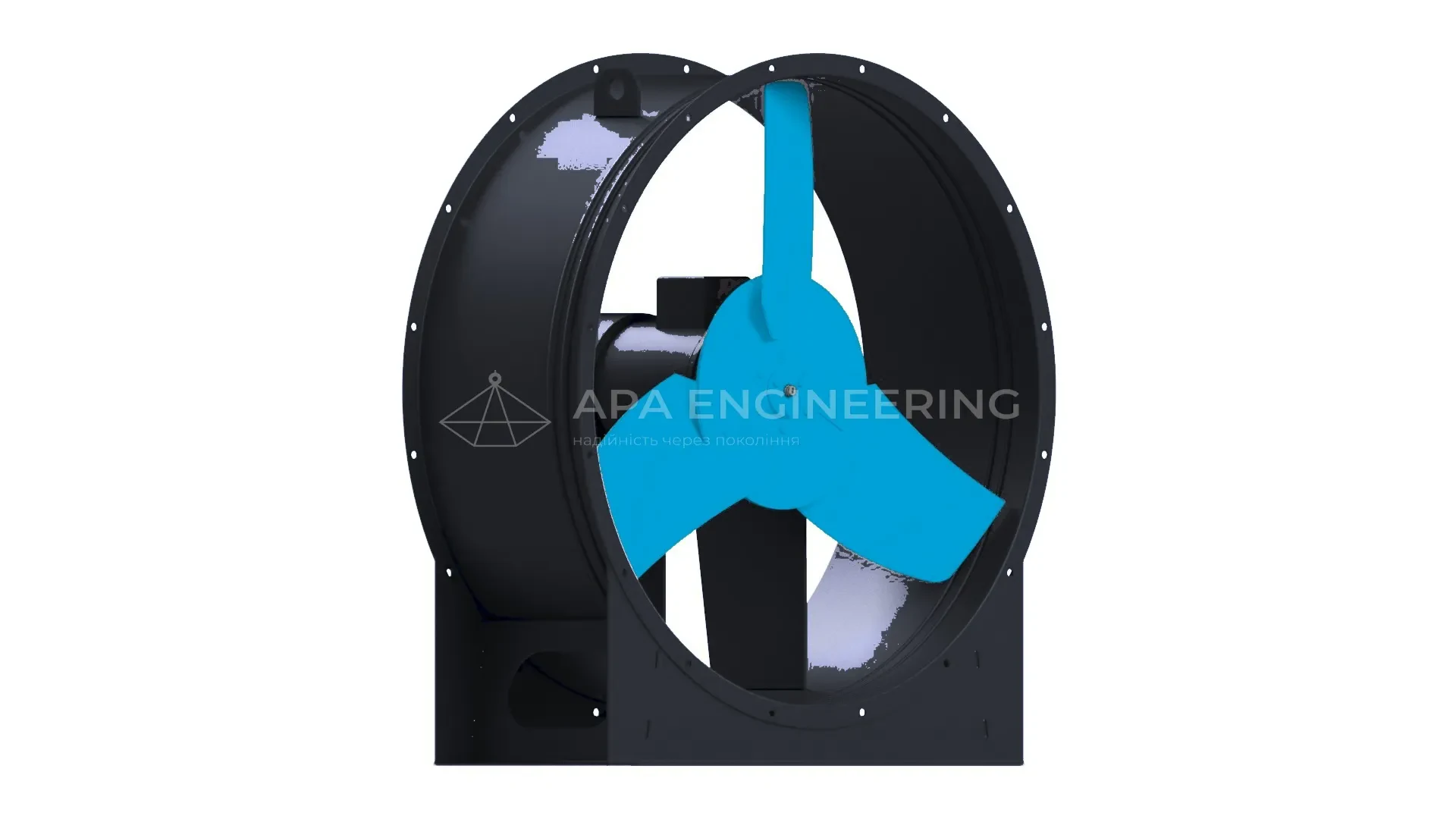

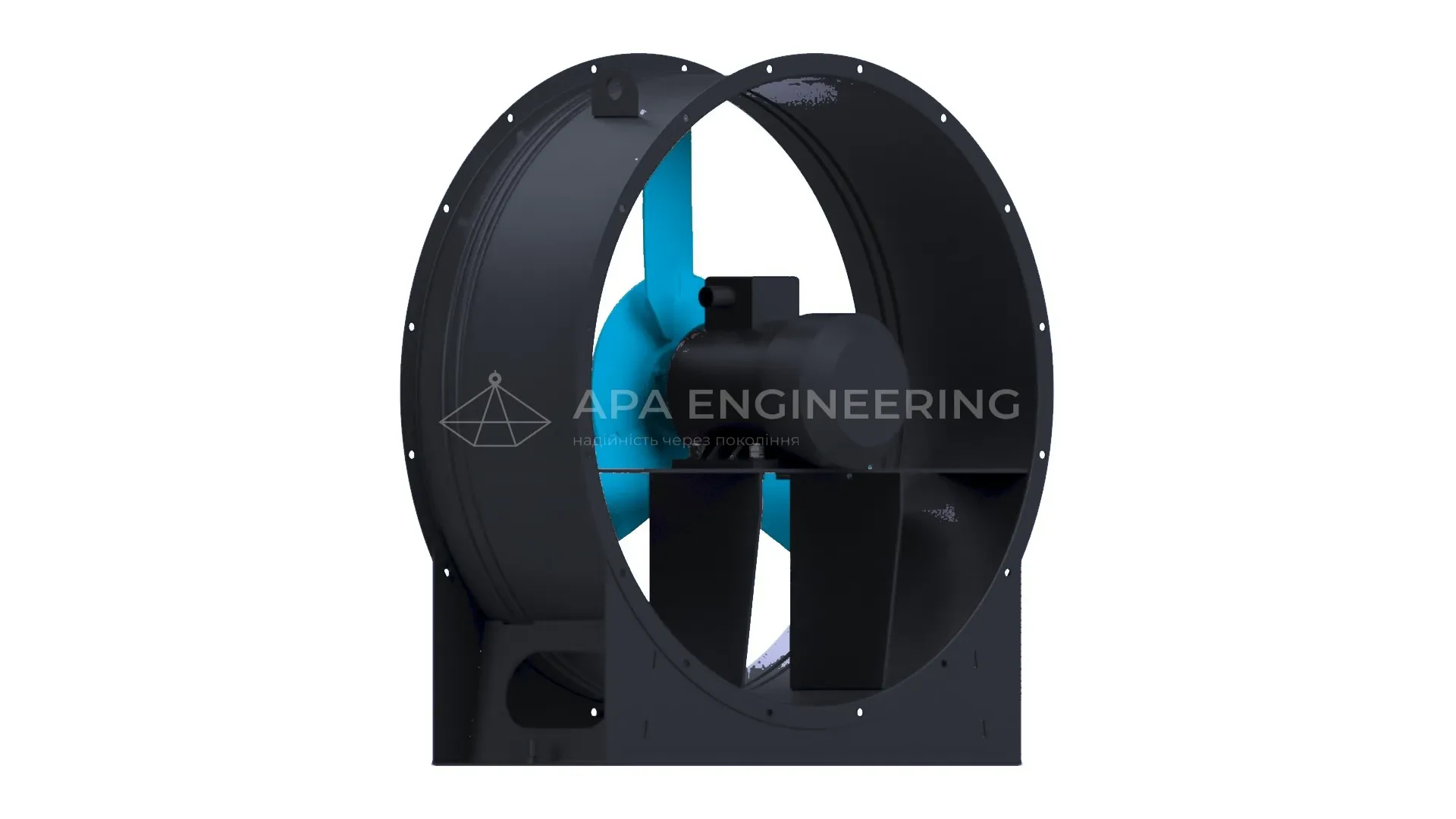

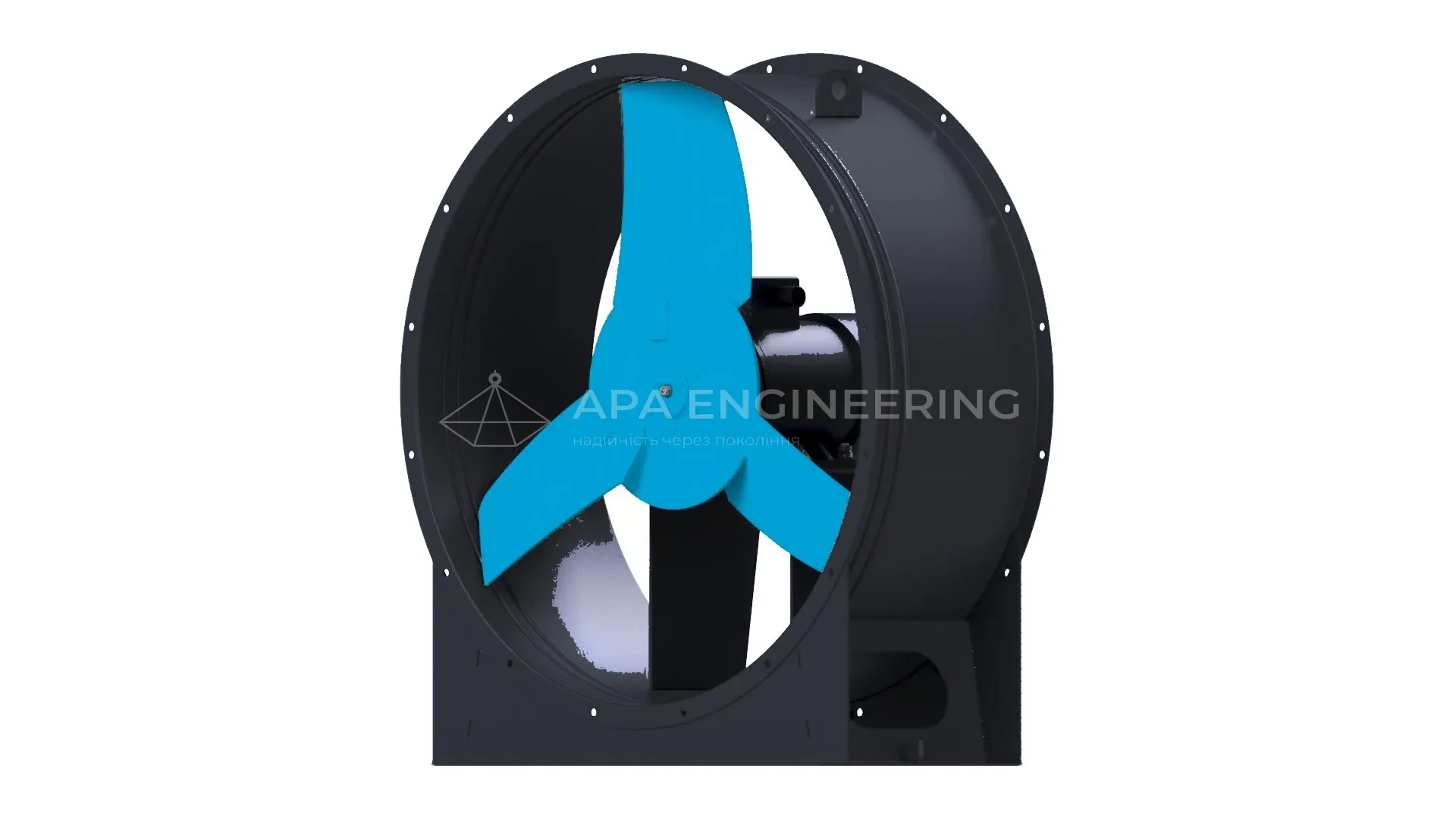

Осьовий низьконапірний вентилятор ВО 06-300 (ВО 13-290) з однобічним всмоктуванням розроблений для транспортування повітряних та газових потоків, вільних від клейких і довговолокнистих включень. Агрегати даного типу випускаються зі сталі вуглецевого класу згідно з вимогами ГОСТ 11442-90. Крильчатка встановлена напряму на вал електропривода. Корпусна частина виконана як циліндрична обичайка з фланцевими відбортовками на обох кінцях для приєднання до повітропроводів. Вентилятор забезпечує високу повітряну продуктивність і розрахований на роботу в тропічних та помірних кліматичних зонах. Для виробництва використовується вуглецева сталь, алюмінієві сплави та комбінації різнорідних металів.
Характеристики осьового вентилятора ВО 06-300 №5
Основні характеристики
- вентилятор осьовий (аксіальний) низького тиску;
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - фарбування вентилятора - порошкове;
- виконання 1 - праве обертання,
виконання 2 - ліве обертання; - діаметр крильчатки 500 мм;
- кількість лопаток крильчатки 3 шт.;
- комплектація електродвигунами потужністю 0,18 ... 3 кВт;
- продуктивність 3700 ... 13000 м³/год;
- робочий тиск 37 ... 340 Па;
- температура робочого середовища -40 ...+40°С;
- напруга мережі 380 В;
- гарантія 2 роки.
Застосування і аналоги осьових вентиляторів ВО 06-300 №5
ВО 06-300 5 відносяться до серії осьових вентиляторів низького тиску. Їх застосовують:
- у системах вентиляції, кондиціонування і опалення приміщень;
- у різних технологічних процесах виробничих підприємств (сушильні, морозильні, фарбувальні камери і т.д.);
- у більшості інших випадків, коли немає потреби у високому напорі повітряного потоку.
На заводі АПА ІНЖИНІРИНГ даний вентилятор виготовляється у відповідності з ТУ У 29.2-36342124-01-2017. Він відповідає усім необхідним стандартам ДСТУ (ГОСТ). Завдяки сучасному виробничому обладнанню заводу АПА ІНЖИНІРИНГ по технічним параметрам, якості і надійності ВО 06-300 №5 являється більш сучасним аніж аналоги, что робились і ще робляться на деяких заводах в Україні.
Найбільш поширені варіанти найменувань моделі серед виробників вентиляційного обладнання України:
- ВО 06-300 №5 (ВО 06-300 5, ВО 06-300-5, ВО 06 300 5)
- В 06-300-5 (В 06-300 5, В 06 300 5)
- ВО 12-290 №5 (ВО 12-290 5, ВО 12-290-5, ВО 12 290 5)
- ВО 13-290 №5 (ВО 13-290 5, ВО 13-290-5, ВО 13 290 5)
- ВО 13-300 №5 (ВО 13-300 5, ВО 13-300-5, ВО 13 300 5)
- ВО 13-320 №5 (ВО 13-320 5, ВО 13-320-5, ВО 13 320 5)
- ВО 14-320 №5 (ВО 14-320 5, ВО 14-320-5, ВО 14 320 5)
Варіанти виконання вентилятора ВО 06-300 №5
Виконання 1 (праве обертання)
Виконання 2 (ліве обертання)
Як визначити виконання і напрям обертання
Виконання осьового вентилятора відповідає напряму обертання крильчатки і визначається З БОКУ ЕЛЕКТРОДВИГУНА:
- обертання ПРАВЕ - якщо крильчатка обертається ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо крильчатка обертається ПРОТИ годинникової стрілки
Особливість виконань
Функціональна відмінність виконань 1 і 2 полягає в тому, що напрям потоку повітря по відношенню до електродвигуна буде різним:
- виконання 1 - повітряний потік направлений від крильчатки до двигуна
- виконання 2 - повітряний потік направлений від двигуна до крильчатки
Виготовлення ВО 06-300 №5
Виконання №1 далеко не популярне і тому виготовляється ПІД ЗАМОВЛЕННЯ. Для коректної реалізації такого замовлення Ви повинні обов'язково повідомити менеджера.
Найбільш затребуваним являється виконання №2. Тому для осьових вентиляторів ВО 06-300 №5 воно прийняте за базове.
Технічні параметри ВО 06-300 №5
| Осьовий вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВО 06-300 №5 | АІР63А6 | 0,18 | 1 000 | 3 700 | 37 | 17,0 | 370max×560×560 |
| АІР63В6 | 0,25 | 1 000 | 3 950 | 40 | 17,8 | ||
| АІР63В4 | 0,37 | 1 500 | 5 600 | 85 | 20,5 | ||
| АІР71А4 | 0,55 | 1 500 | 5 800 | 87 | 22,5 | ||
| АІР71В4 | 0,75 | 1 500 | 6 200 | 91 | 24,1 | ||
| АІР80А4 | 1,1 | 1 500 | 6 850 | 94 | 28,1 | ||
| АІР80В4 | 1,5 | 1 500 | 7 350 | 100 | 30,1 | ||
| АІР80В2 | 2,2 | 3 000 | 11 300 | 335 | 29,5 | ||
| АІР90L2 | 3 | 3 000 | 13 000 | 340 | 31,9 | ||
Конструктивні особливості ВО 06-300 №5

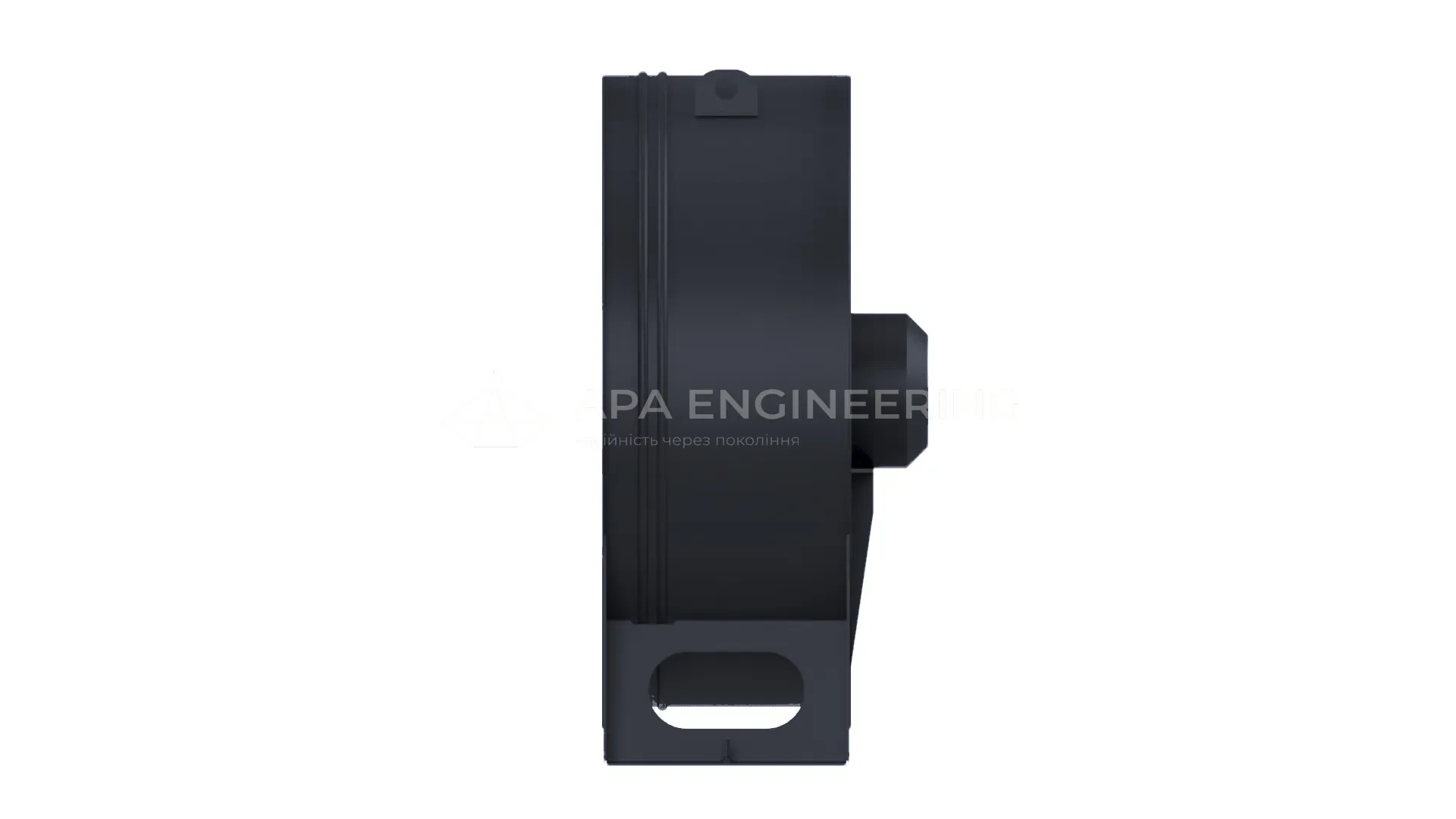

Вузли вентилятора ВО 06-300 №5
- Корпус вентилятора ВО 06-300 №5

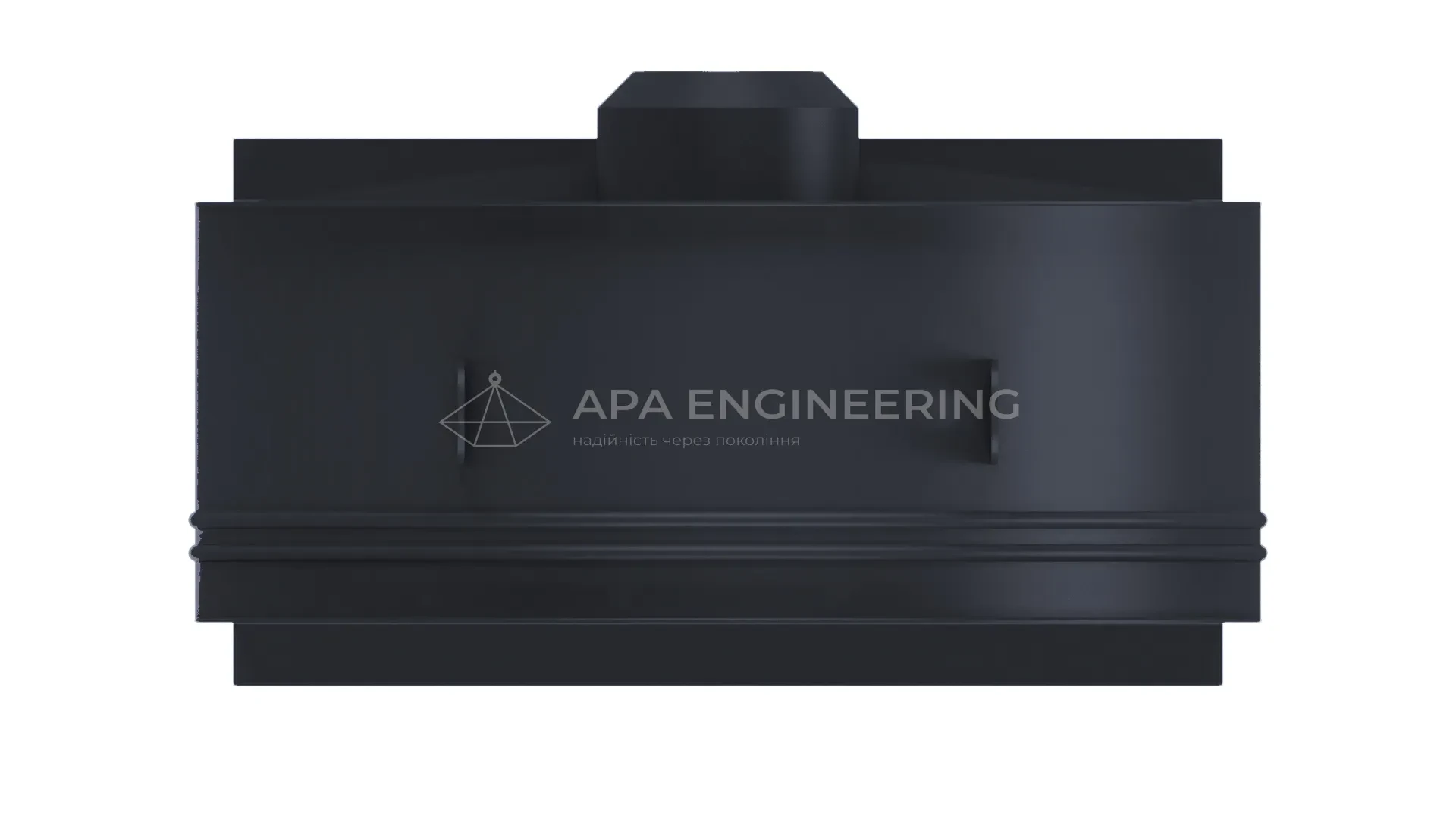

Корпус металевий, зварний, циліндричної форми. По краях має приєднувальні фланці. Для пружності і стійкості до деформацій на корпусі прокатані хвилеподібні ребра жорсткості. Фарбування - порошкове, що гарантує високу корозійну стійкість металу.

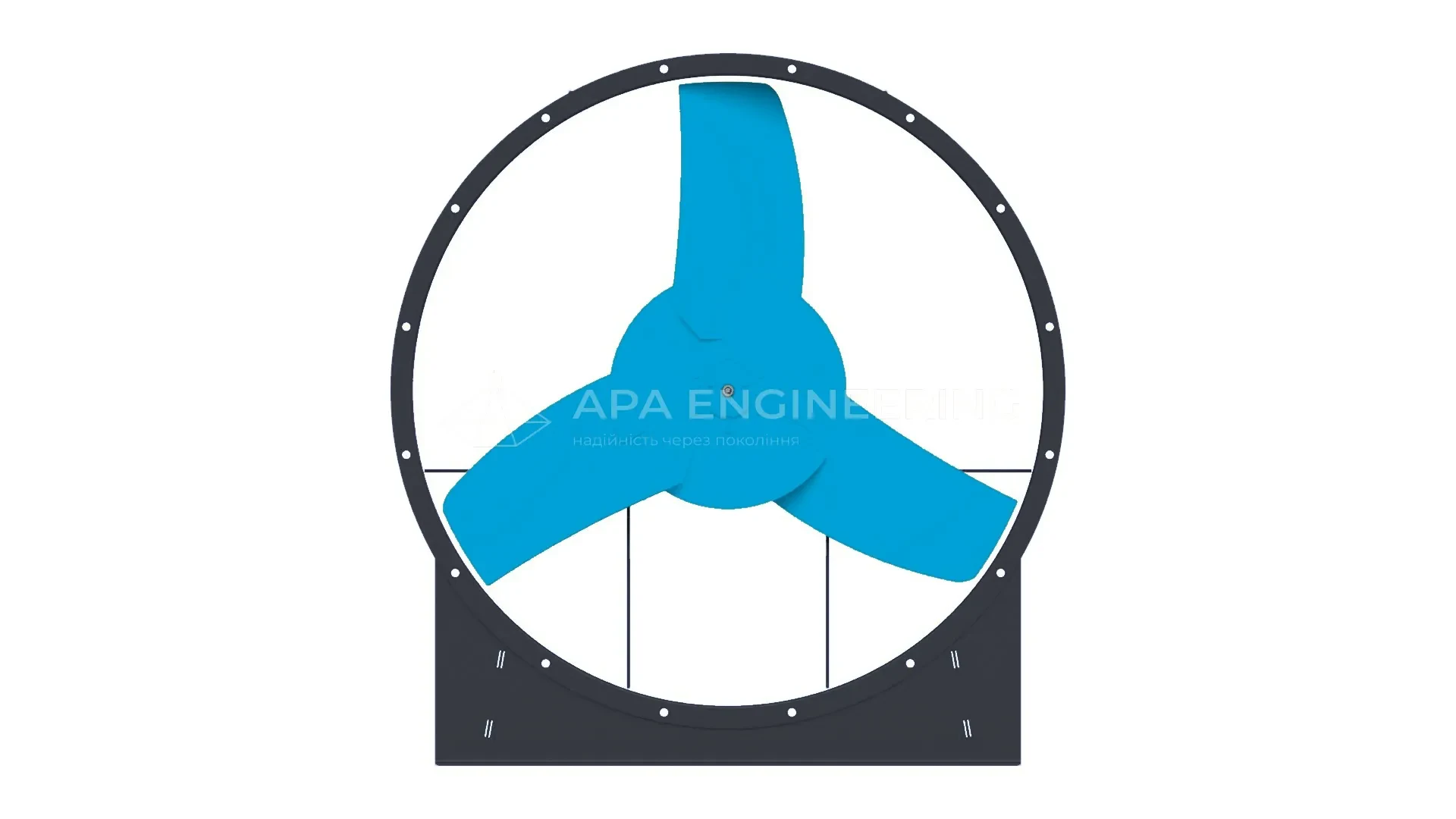

- Крильчатка вентилятора ВО 06-300 №5

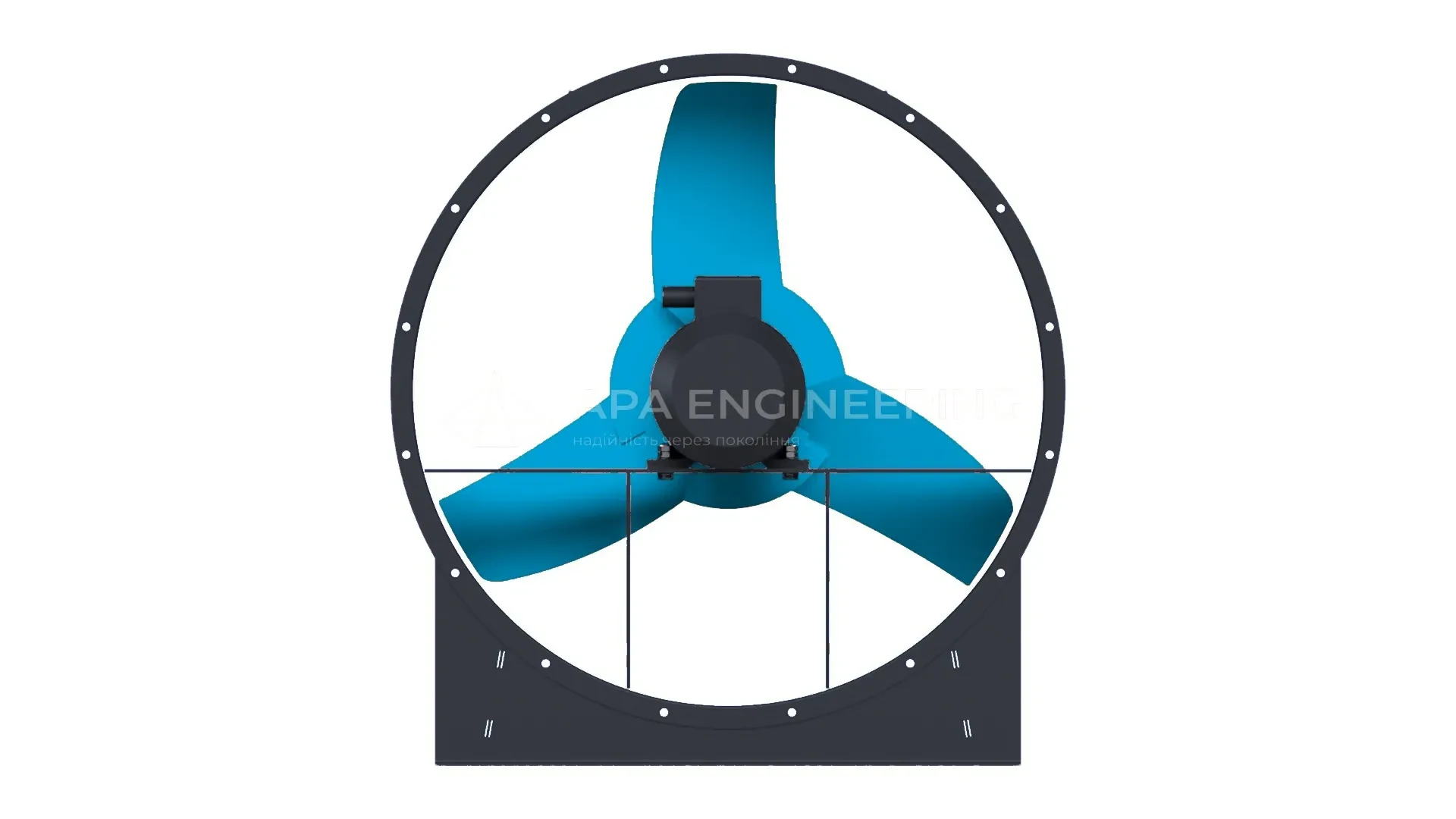

Крильчатка металева, зварна, правого або лівого обертання. Має 3 лопатки. Насаджується безпосередньо на вал електродвигуна. Динамічно збалансована. Діаметр крильчатки 500 мм. Фарбування порошкове.
- Крильчатка вентилятора ВО 06-300 №5 РЕВЕРС (під замовлення)
Виготовляється для вентиляторів, від яких вимагається працювати як в режимі притоку повітря, так і в режимі витяжки (приточна і витяжна вентиляція). Реверсивна крильчатка для ВО 06-300 №5 складається із 6 лопаток. Із них 3 штуки загнуті в один бік, інші 3 - у протилежний бік. Розміщені почергово. У кожному із 2-х режимів працюють 3 лопатки. Інші 3 "гладять" повітря.
- Електродвигун АІР для осьовика ВО 06-300 №5
Встановлюється на спеціальній монтажній пластині. Для комплектації ВО 06-300 5 підходять двигуни потужністю 0,18 та 0,25 кВт з частотою обертання 1000 об/хв, від 0,37 до 1,5 кВт з частотою 1500 об/хв, 2,2 та 3 кВт з частотою 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВО 06-300 №5
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпуса и крильчатки
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Осьовий вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Переваги наших промислових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування крильчатки
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Габаритні та приєднувальні розміри осьового вентилятора ВО 06-300 №5
Креслення схеми виконання №2 (№1)
Осьовий вентилятор ВО 06-300 №5 – ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Осьовий вентилятор низького тиску ВО 06-300 №5 (виконання 2) – один із надійних і затребуваних вентиляторів на ринку України. Модельний ряд включає всі необхідні типорозміри для організації систем вентиляції різної складності. Висока якість виготовлення, оптимальна ціна, відповідність стандартам ГОСТ, ДСТУ та ISO, а також перевірена випробуваннями надійність роблять вентилятори АПА ІНЖИНІРИНГ вибором професіоналів і постійних клієнтів.
