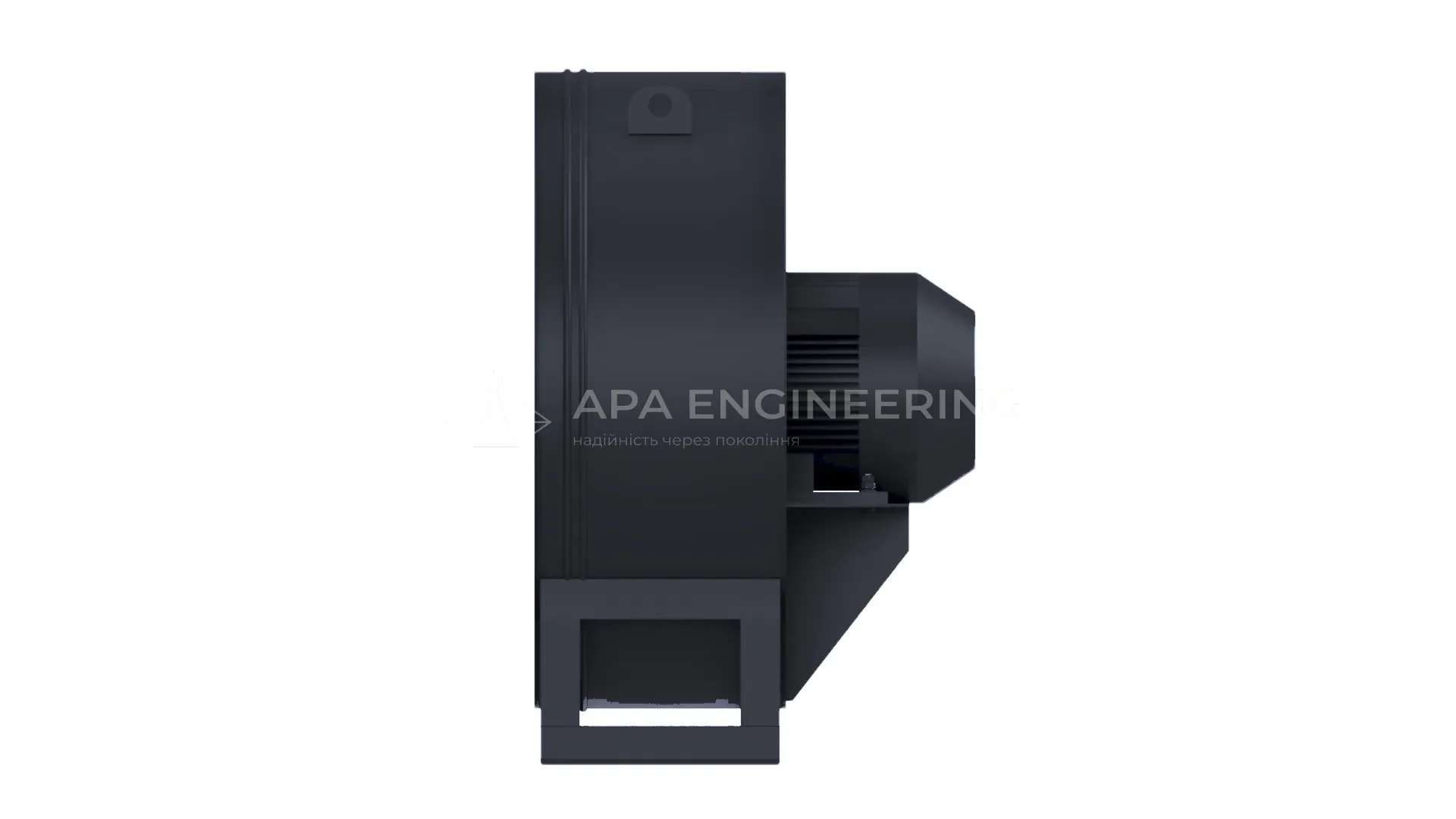

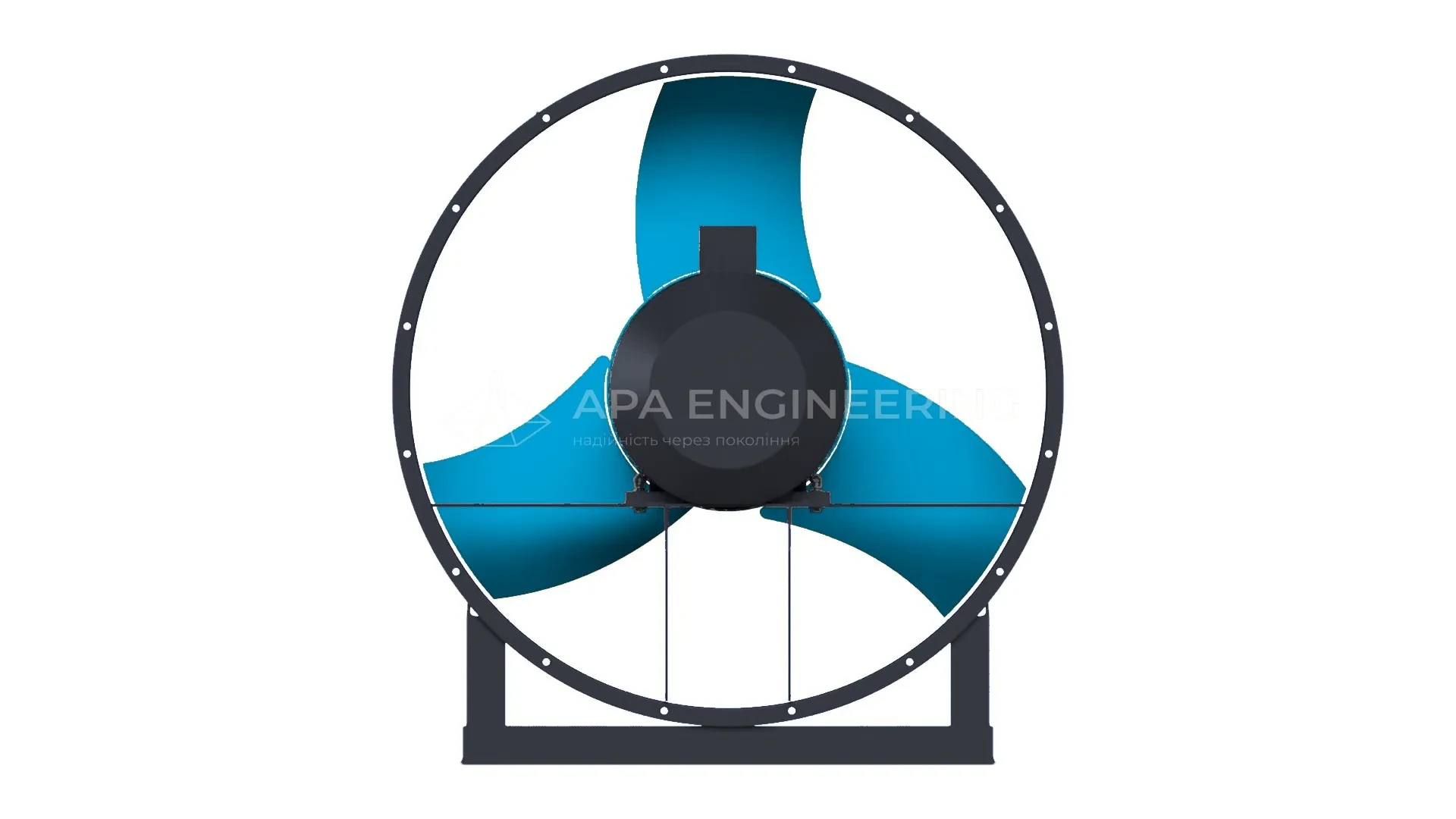

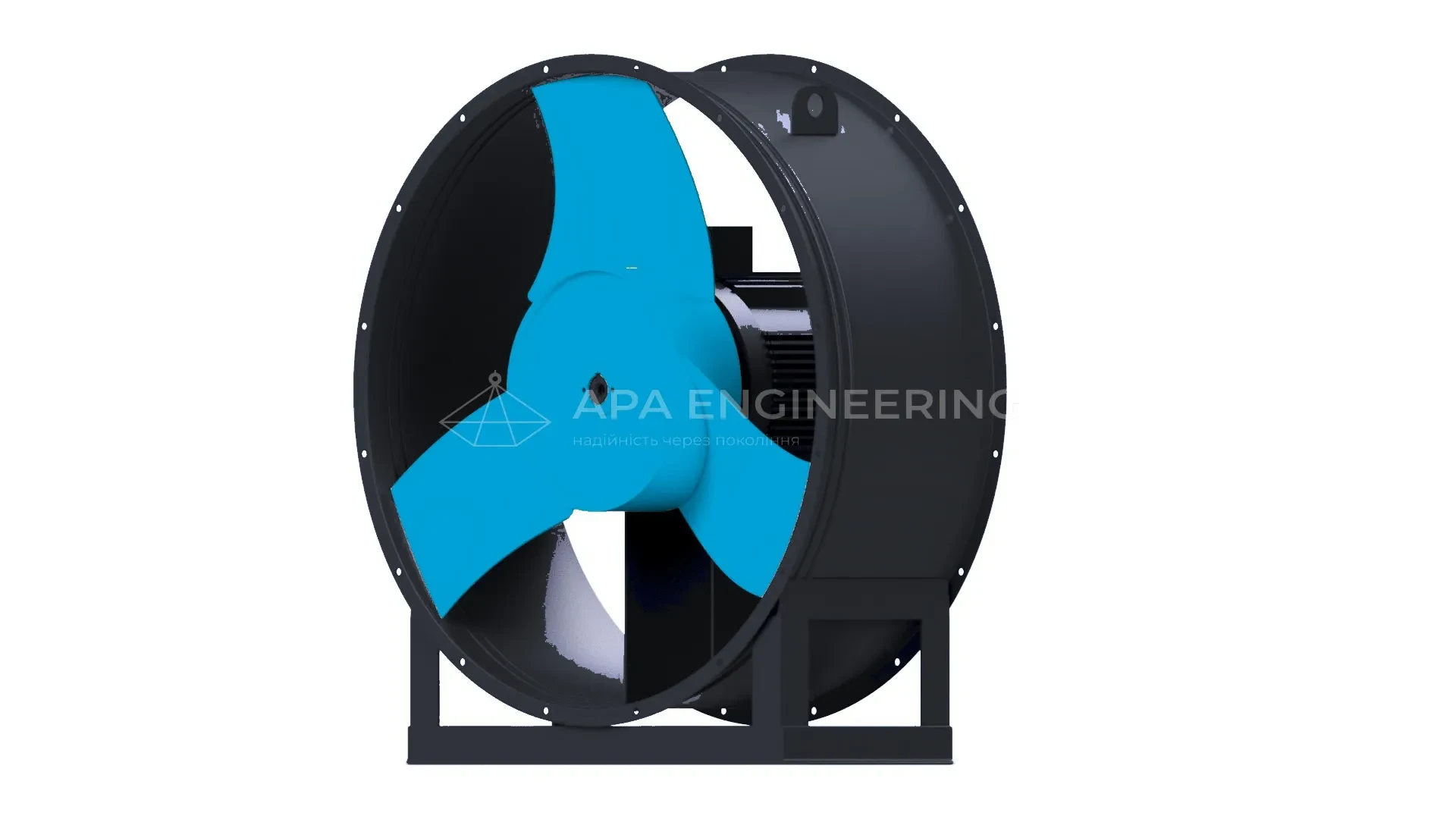

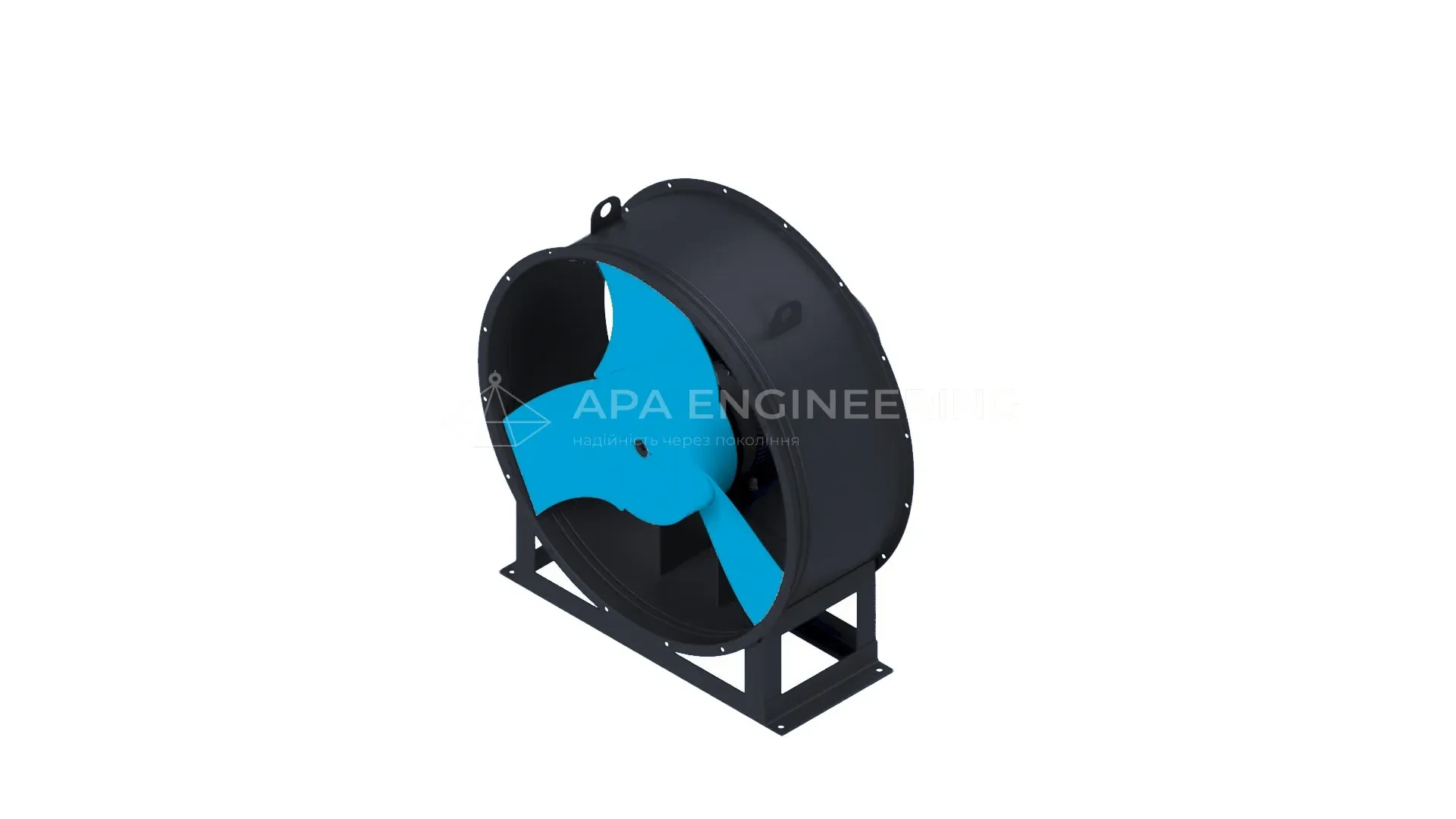

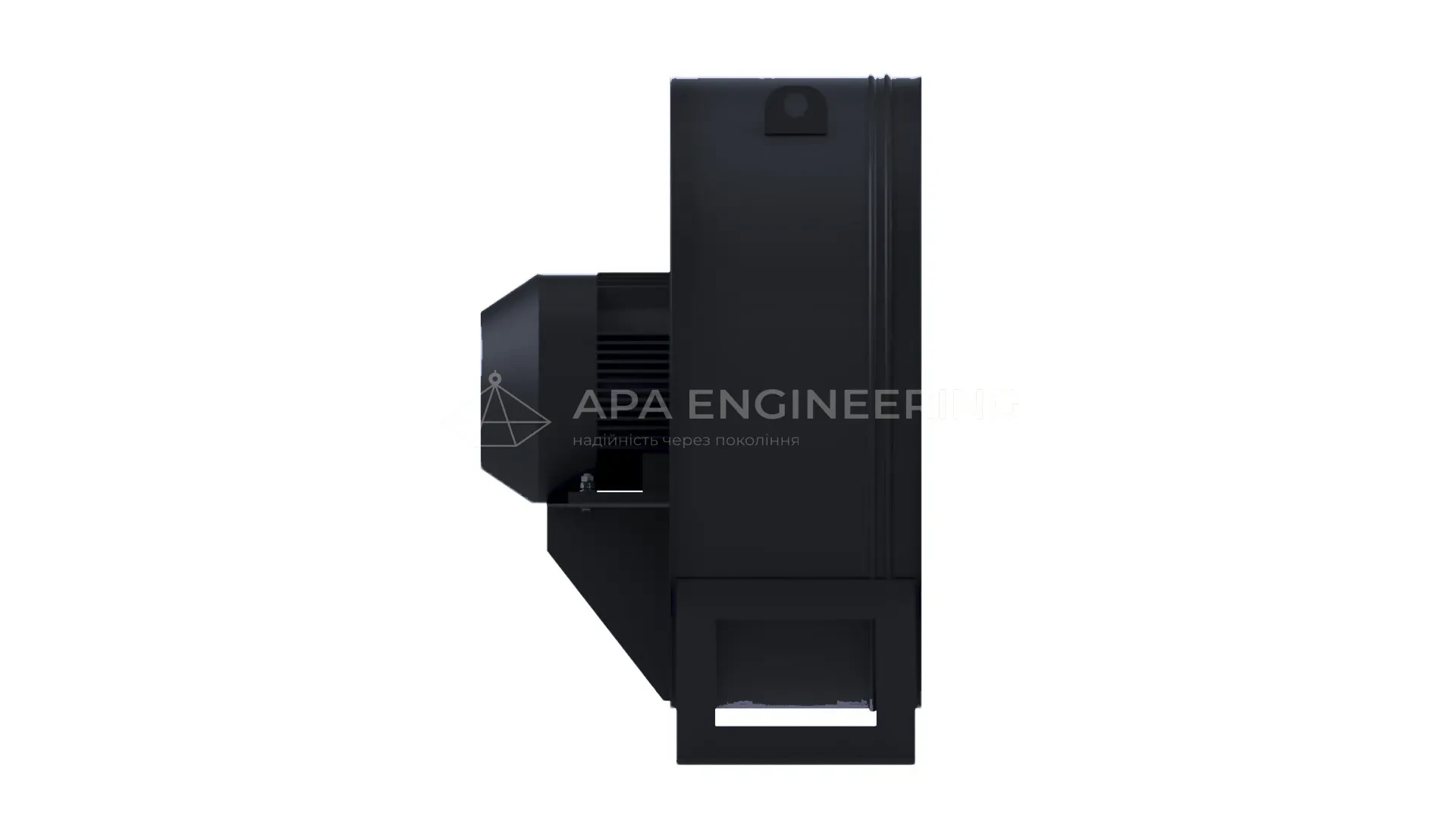

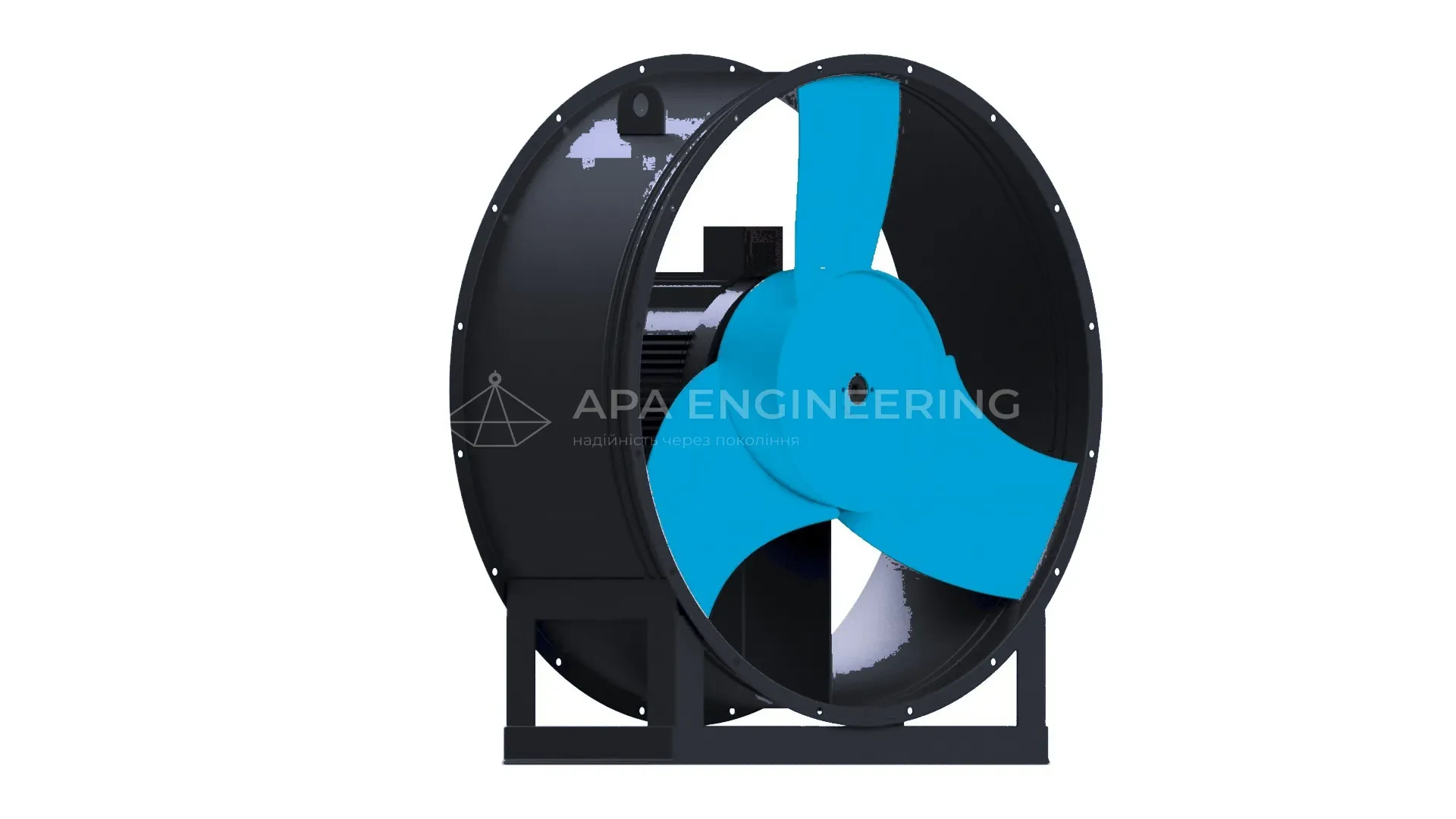

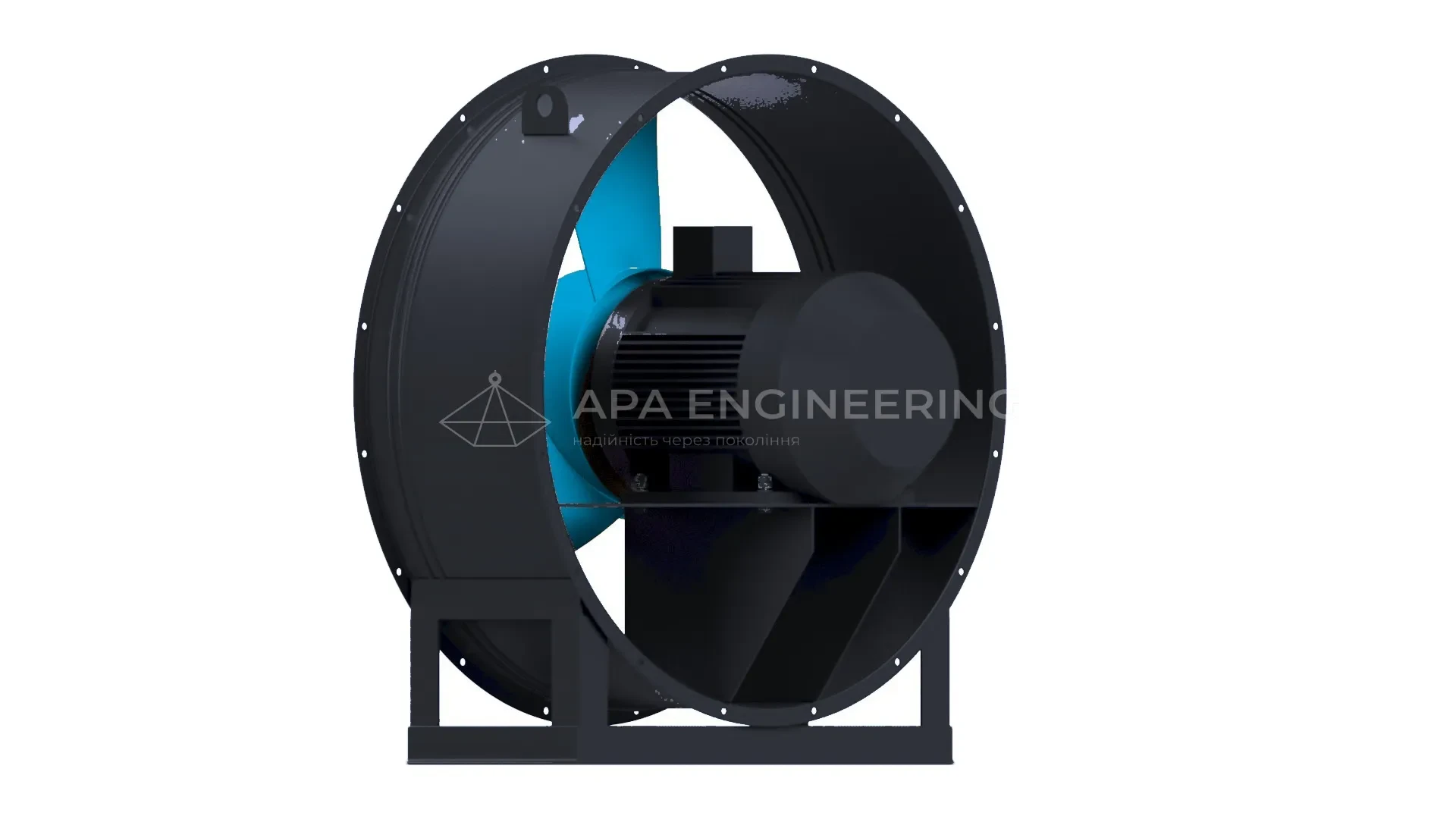

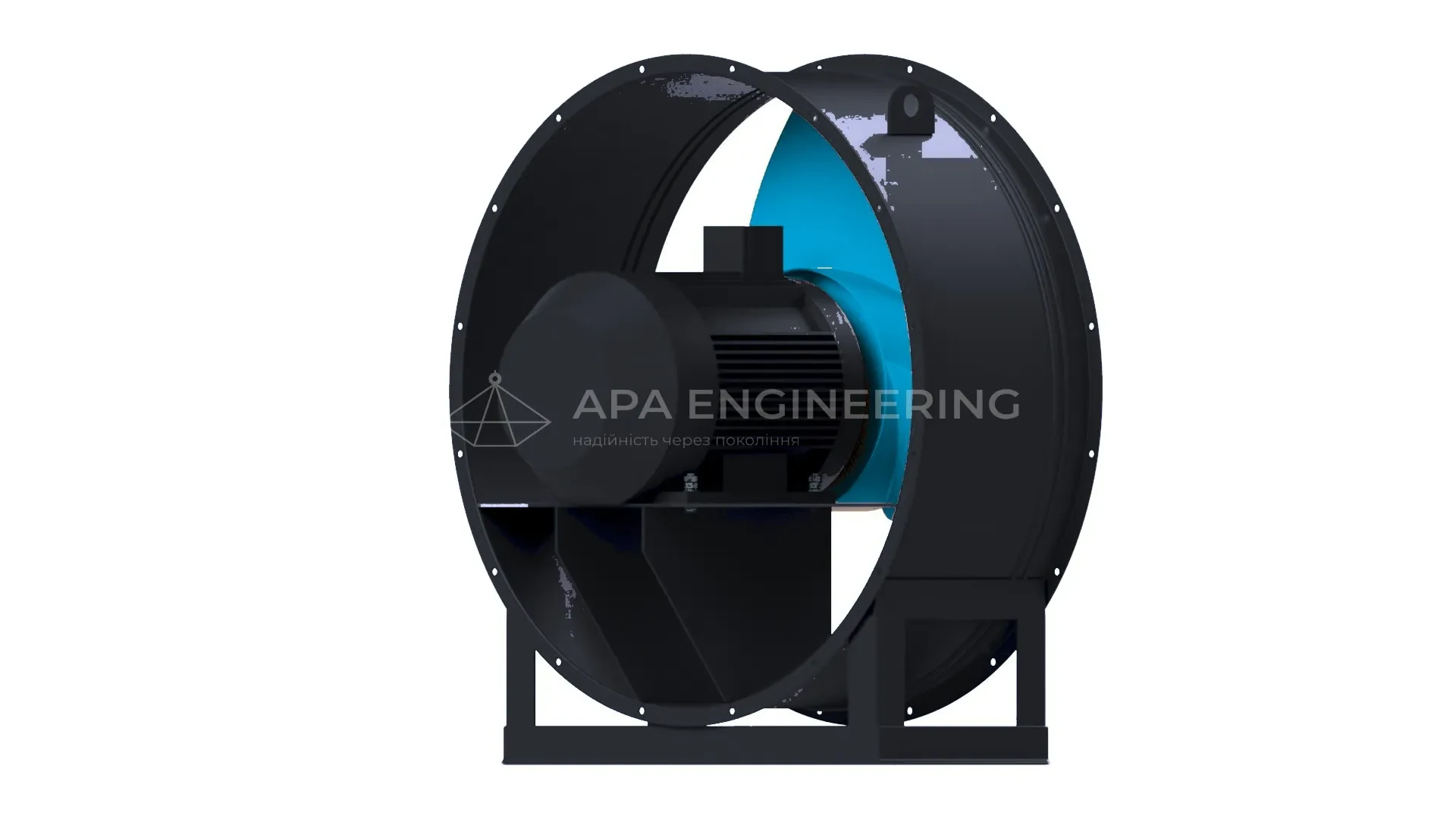

ВО 06-300 №6,3
Варіанти комплектації електродвигуном
| Технічні параметри ВО 06-300 №6,3 | ||||||
|---|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | ||
| ВО 06-300 №6,3 з ел.двигуном 0.37 кВт 1000 об./хв | 6300 | 81 | 1000 | 10 440,00 ₴ | ||
| ВО 06-300 №6,3 з ел.двигуном 0.55 кВт 1000 об./хв | 6900 | 76 | 1000 | 10 803,00 ₴ | ||
| ВО 06-300 №6,3 з ел.двигуном 0.75 кВт 1500 об./хв | 7800 | 67 | 1500 | 10 658,00 ₴ | ||
| ВО 06-300 №6,3 з ел.двигуном 1.10 кВт 1500 об./хв | 10000 | 185 | 1500 | 10 803,00 ₴ | ||
| ВО 06-300 №6,3 з ел.двигуном 1.50 кВт 1500 об./хв | 10600 | 168 | 1500 | 11 673,00 ₴ | ||
| ВО 06-300 №6,3 з ел.двигуном 2.20 кВт 1500 об./хв | 11700 | 153 | 1500 | 14 152,00 ₴ | ||
| Технічні параметри ВО 06-300 №6,3 | |
|---|---|
| ВО 06-300 №6,3 з ел.двигуном 0.37 кВт 1000 об./хв | |
| Артикул | ВО06300630376 |
| Продуктивність | 6300 |
| Тиск | 81 |
| Об./хв | 1000 |
| Ціна |
10 440,00 ₴
|
| ВО 06-300 №6,3 з ел.двигуном 0.55 кВт 1000 об./хв | |
| Артикул | ВО06300630556 |
| Продуктивність | 6900 |
| Тиск | 76 |
| Об./хв | 1000 |
| Ціна |
10 803,00 ₴
|
| ВО 06-300 №6,3 з ел.двигуном 0.75 кВт 1500 об./хв | |
| Артикул | ВО06300630754 |
| Продуктивність | 7800 |
| Тиск | 67 |
| Об./хв | 1500 |
| Ціна |
10 658,00 ₴
|
| ВО 06-300 №6,3 з ел.двигуном 1.10 кВт 1500 об./хв | |
| Артикул | ВО0630063114 |
| Продуктивність | 10000 |
| Тиск | 185 |
| Об./хв | 1500 |
| Ціна |
10 803,00 ₴
|
| ВО 06-300 №6,3 з ел.двигуном 1.50 кВт 1500 об./хв | |
| Артикул | ВО0630063154 |
| Продуктивність | 10600 |
| Тиск | 168 |
| Об./хв | 1500 |
| Ціна |
11 673,00 ₴
|
| ВО 06-300 №6,3 з ел.двигуном 2.20 кВт 1500 об./хв | |
| Артикул | ВО0630063224 |
| Продуктивність | 11700 |
| Тиск | 153 |
| Об./хв | 1500 |
| Ціна |
14 152,00 ₴
|
Характеристики ВО 06-300 №6,3
Осьовий низьконапірний вентилятор ВО 06-300 (ВО 13-290) з однобічним всмоктуванням розроблений для транспортування повітряних та газових потоків, вільних від клейких і довговолокнистих включень. Агрегати даного типу випускаються зі сталі вуглецевого класу згідно з вимогами ГОСТ 11442-90. Крильчатка встановлена напряму на вал електропривода. Корпусна частина виконана як циліндрична обичайка з фланцевими відбортовками на обох кінцях для приєднання до повітропроводів. Вентилятор забезпечує високу повітряну продуктивність і розрахований на роботу в тропічних та помірних кліматичних зонах. Для виробництва використовується вуглецева сталь, алюмінієві сплави та комбінації різнорідних металів.
Характеристики осьового вентилятора ВО 06-300 №6,3
Основні характеристики
- вентилятор осьовий (аксіальний) низького тиску;
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - фарбування вентилятора - порошкове;
- виконання 1 - праве обертання,
виконання 2 - ліве обертання; - діаметр крильчатки 630 мм;
- кількість лопаток крильчатки 3 шт.;
- комплектація електродвигунами потужністю 0,37 ... 2,2 кВт;
- продуктивність 7400 ... 13500 м³/год;
- робочий тиск 58 ... 145 Па;
- температура робочого середовища -40 ...+40°С;
- напруга мережі 380 В;
- гарантія 2 роки.
Застосування і аналоги осьових вентиляторів ВО 06-300 №6,3
ВО 06-300 6,3 відносяться до серії осьових вентиляторів низького тиску. Їх застосовують:
- у системах вентиляції, кондиціонування і опалення приміщень;
- у різних технологічних процесах виробничих підприємств (сушильні, морозильні, фарбувальні камери і т.д.);
- у більшості інших випадків, коли немає потреби у високому напорі повітряного потоку.
На заводі АПА ІНЖИНІРИНГ даний вентилятор виготовляється у відповідності з ТУ У 29.2-36342124-01-2017. Він відповідає усім необхідним стандартам ДСТУ (ГОСТ). Завдяки сучасному виробничому обладнанню заводу АПА ІНЖИНІРИНГ по технічним параметрам, якості і надійності ВО 06-300 №6,3 являється більш сучасним аніж аналоги, что робились і ще робляться на деяких заводах в Україні.
Найбільш поширені варіанти найменувань моделі серед виробників вентиляційного обладнання України:
- ВО 06-300 №6,3 (ВО 06-300 6,3, ВО 06-300-6,3, ВО 06 300 6,3)
- В 06-300-6,3 (В 06-300 6,3, В 06 300 6,3)
- ВО 12-290 №6,3 (ВО 12-290 6,3, ВО 12-290-6,3, ВО 12 290 6,3)
- ВО 13-290 №6,3 (ВО 13-290 6,3, ВО 13-290-6,3, ВО 13 290 6,3)
- ВО 13-300 №6,3 (ВО 13-300 6,3, ВО 13-300-6,3, ВО 13 300 6,3)
- ВО 13-320 №6,3 (ВО 13-320 6,3, ВО 13-320-6,3, ВО 13 320 6,3)
- ВО 14-320 №6,3 (ВО 14-320 6,3, ВО 14-320-6,3, ВО 14 320 6,3)
Варіанти виконання вентилятора ВО 06-300 №6,3
Виконання 1 (праве обертання)
Виконання 2 (ліве обертання)
Як визначити виконання і напрям обертання
Виконання осьового вентилятора відповідає напряму обертання крильчатки і визначається З БОКУ ЕЛЕКТРОДВИГУНА:
- обертання ПРАВЕ - якщо крильчатка обертається ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо крильчатка обертається ПРОТИ годинникової стрілки
Особливість виконань
Функціональна відмінність виконань 1 і 2 полягає в тому, що напрям потоку повітря по відношенню до електродвигуна буде різним:
- виконання 1 - повітряний потік направлений від крильчатки до двигуна
- виконання 2 - повітряний потік направлений від двигуна до крильчатки
Виготовлення ВО 06-300 №6,3
Виконання №1 далеко не популярне і тому виготовляється ПІД ЗАМОВЛЕННЯ. Для коректної реалізації такого замовлення Ви повинні обов'язково повідомити менеджера.
Найбільш затребуваним являється виконання №2. Тому для осьових вентиляторів ВО-06-300-6,3 воно прийняте за базове.
Технічні параметри ВО 06-300 №6,3
| Осьовий вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВО 06-300 №6,3 | АІР71А6 | 0,37 | 1 000 | 7 400 | 58 | 29,4 | 485max×696×696 |
| АІР71В6 | 0,55 | 1 000 | 8 450 | 62 | 31 | ||
| АІР80А6 | 0,75 | 1 000 | 9 100 | 65 | 35 | ||
| АІР80А4 | 1,1 | 1 500 | 12 150 | 140 | 35 | ||
| АІР80В4 | 1,5 | 1 500 | 12 800 | 142 | 37 | ||
| АІР90L4 | 2,2 | 1 500 | 13 500 | 145 | 38 | ||
Конструктивні особливості ВО 06-300 №6,3
Вузли вентилятора ВО 06-300 №6,3
- Корпус вентилятора ВО 06-300 №6,3 Корпус металевий, зварний, циліндричної форми. По краях має приєднувальні фланці. Для пружності і стійкості до деформацій на корпусі прокатані хвилеподібні ребра жорсткості. Фарбування - порошкове, що гарантує високу корозійну стійкість металу.

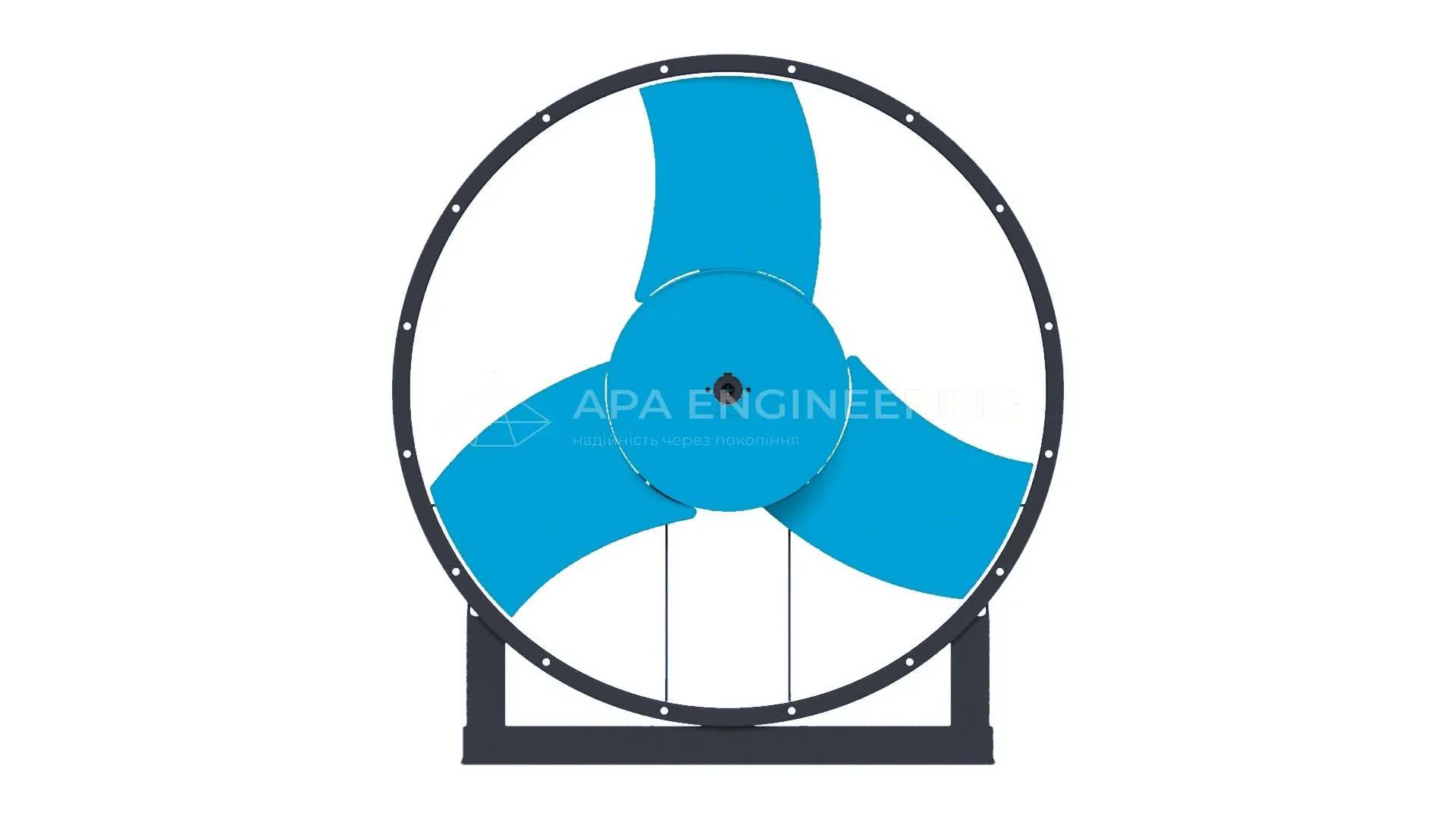

- Крильчатка вентилятора ВО 06-300 №6,3 Крильчатка металева, зварна, правого або лівого обертання. Має 3 лопатки. Насаджується безпосередньо на вал електродвигуна. Динамічно збалансована. Діаметр крильчатки 630 мм. Фарбування порошкове.
- Крильчатка вентилятора ВО 06-300 №6,3 РЕВЕРС (під замовлення) Виготовляється для вентиляторів, від яких вимагається працювати як в режимі притоку повітря, так і в режимі витяжки (приточна і витяжна вентиляція). Реверсивна крильчатка для ВО 06-300 №6,3 складається із 6 лопаток. Із них 3 штуки загнуті в один бік, інші 3 - у протилежний бік. Розміщені почергово. У кожному із 2-х режимів працюють 3 лопатки. Інші 3 "гладять" повітря.
- Електродвигун АІР для осьовика ВО 06-300 №6,3 Встановлюється на спеціальній монтажній пластині. Для комплектації ВО 06-300 6,3 підходять двигуни потужністю від 0,37 до 0,75 кВт з частотою обертання 1000 об/хв і двигуни від 0,75 до 2,2 кВт з частотою 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВО 06-300 №6,3
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпуса и крильчатки
- Вуглецева сталь Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.
- Різнорідні метали Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші.
- Алюмінієві сплави Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Осьовий вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Переваги наших промислових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування крильчатки
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Габаритні та приєднувальні розміри осьового вентилятора ВО 06-300 №6,3
Креслення схеми виконання №2 (№1)
Осьовий вентилятор ВО 06-300 №6,3 – ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Осьовий вентилятор низького тиску ВО 06-300 №6,3 (виконання 2) – один із надійних і затребуваних вентиляторів на ринку України. Модельний ряд включає всі необхідні типорозміри для організації систем вентиляції різної складності. Висока якість виготовлення, оптимальна ціна, відповідність стандартам ГОСТ, ДСТУ та ISO, а також перевірена випробуваннями надійність роблять вентилятори АПА ІНЖИНІРИНГ вибором професіоналів і постійних клієнтів.
Чому обирають ВО 06-300 №6,3 від АПА ІНЖИНІРИНГ:
- Електродвигуни преміальної якості;
- Ідеально відбалансована крильчатка;
- Покращені показники продуктивності та ККД;
- Покриття порошково-полімерною фарбою;
- Після випробувань – підтвердження Відділу Технічного Контролю (ВТК);
- Поставляються з паспортом та докладною інструкцією для експлуатації, транспортування та зберігання;
- Гарантія на 2 роки.
Серія ВО 06-300 №6,3 постачається як на внутрішній ринок України, так і на експорт – до Казахстану, Туркменістану, Грузії та Молдови. Наші фахівці допомагають з оформленням митних документів і доставкою.
Популярні моделі завжди в наявності на складі, тож придбати ВО 06-300 №6,3 можна швидко та зручно: заповніть форму замовлення на сайті, зателефонуйте +380 (98) 765 43 21 або надішліть запит на apa.eng.info@gmail.com. Наші менеджери оперативно опрацюють замовлення та нададуть консультацію.
АПА ІНЖИНІРИНГ пропонує найвигідніші умови: доступна ціна, наявність на складі, швидке виготовлення та доставка по Україні, зручні умови оплати. Для постійних клієнтів діють оптові ціни та накопичувальні знижки.
Ми цінуємо Ваш вибір і гарантуємо найвищу якість вентиляційного обладнання.
