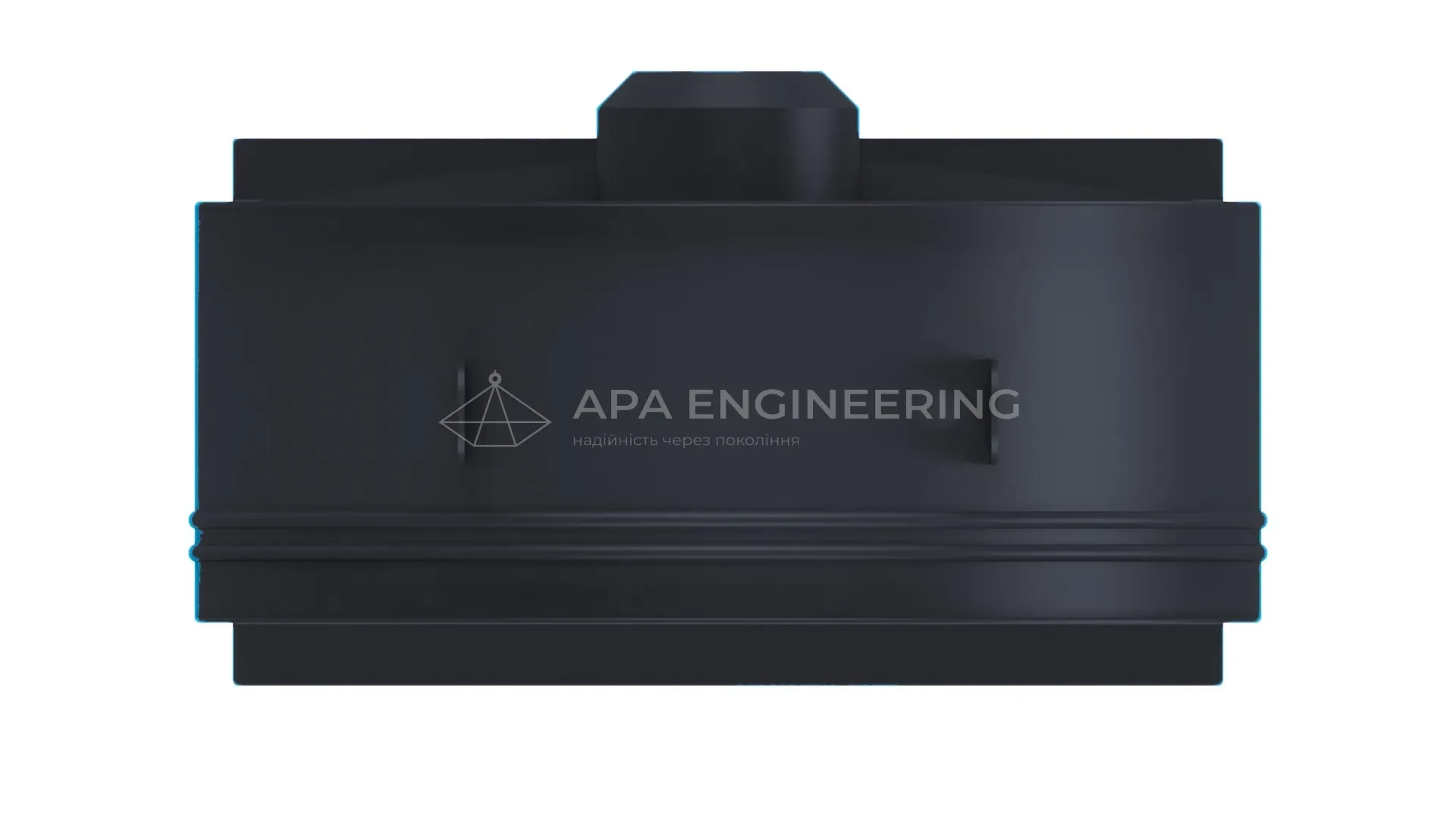

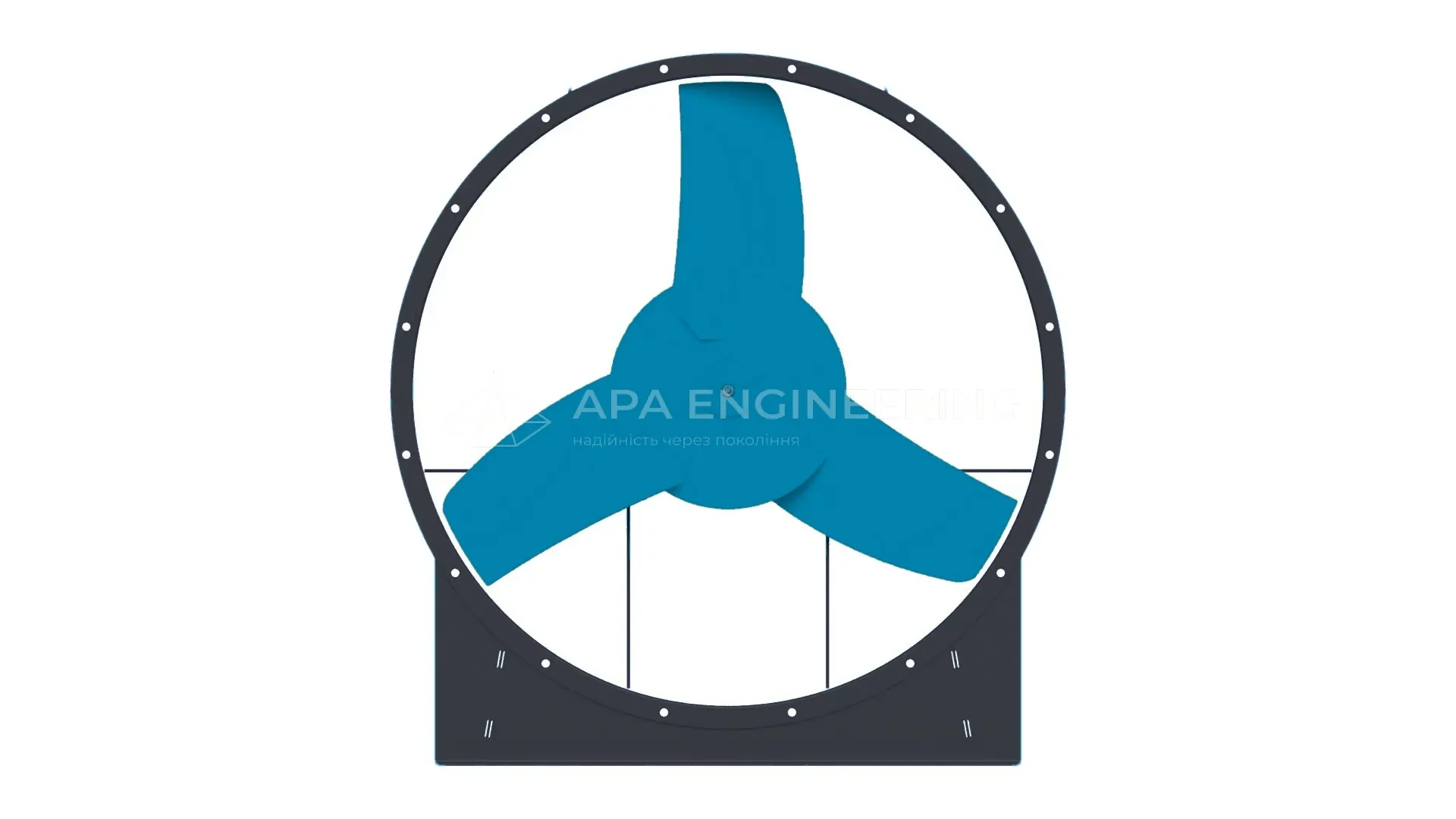

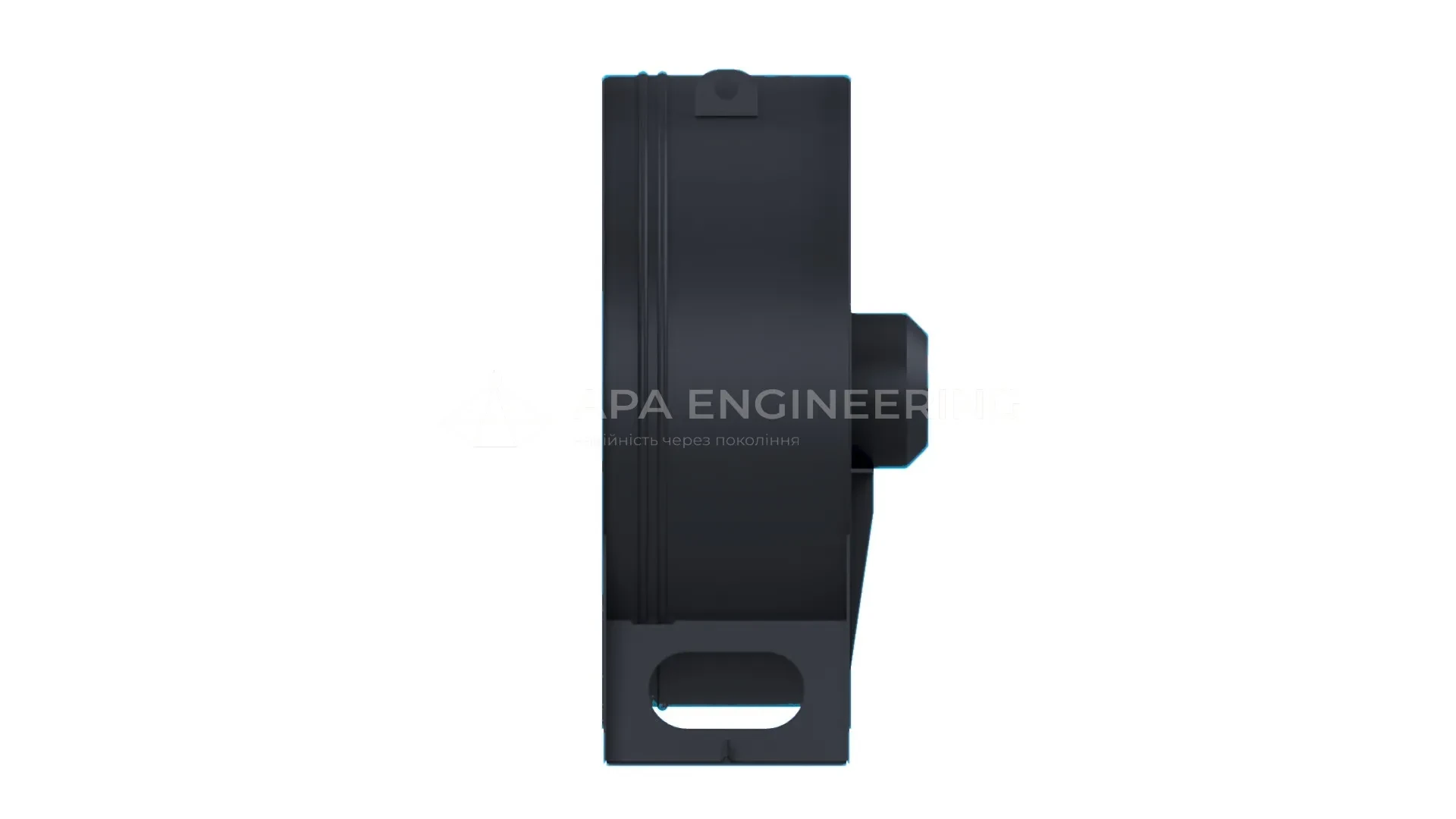

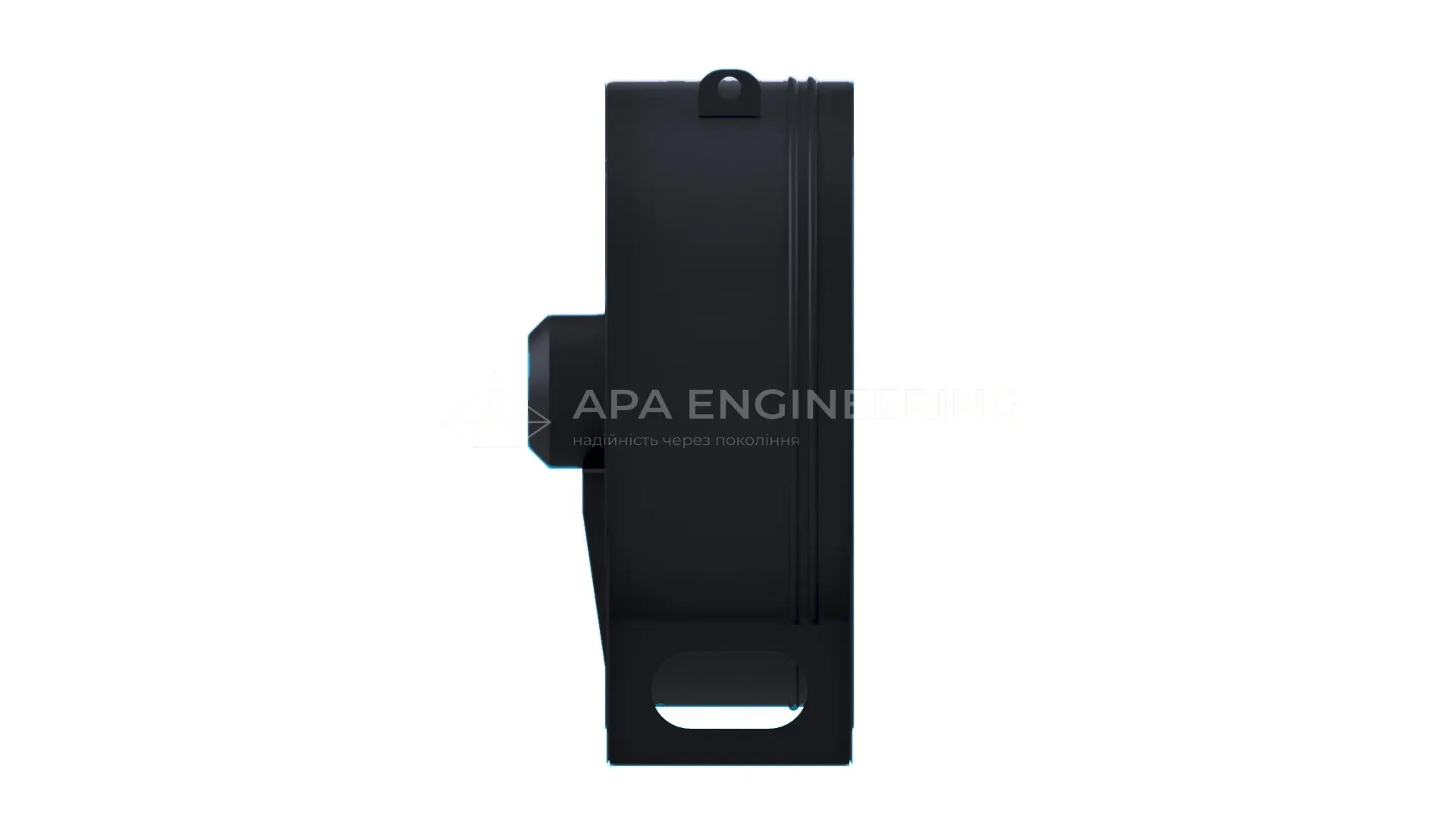

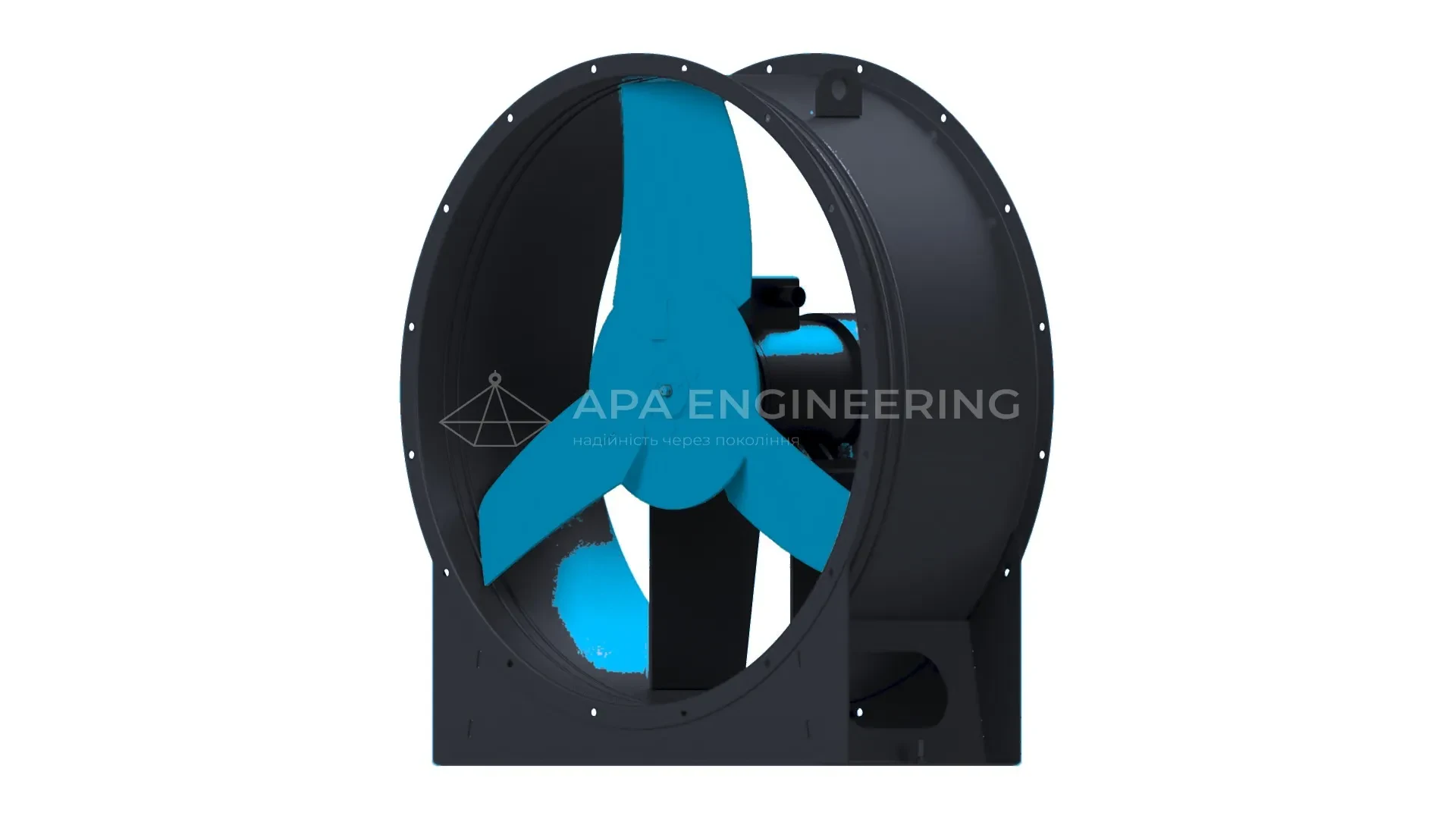

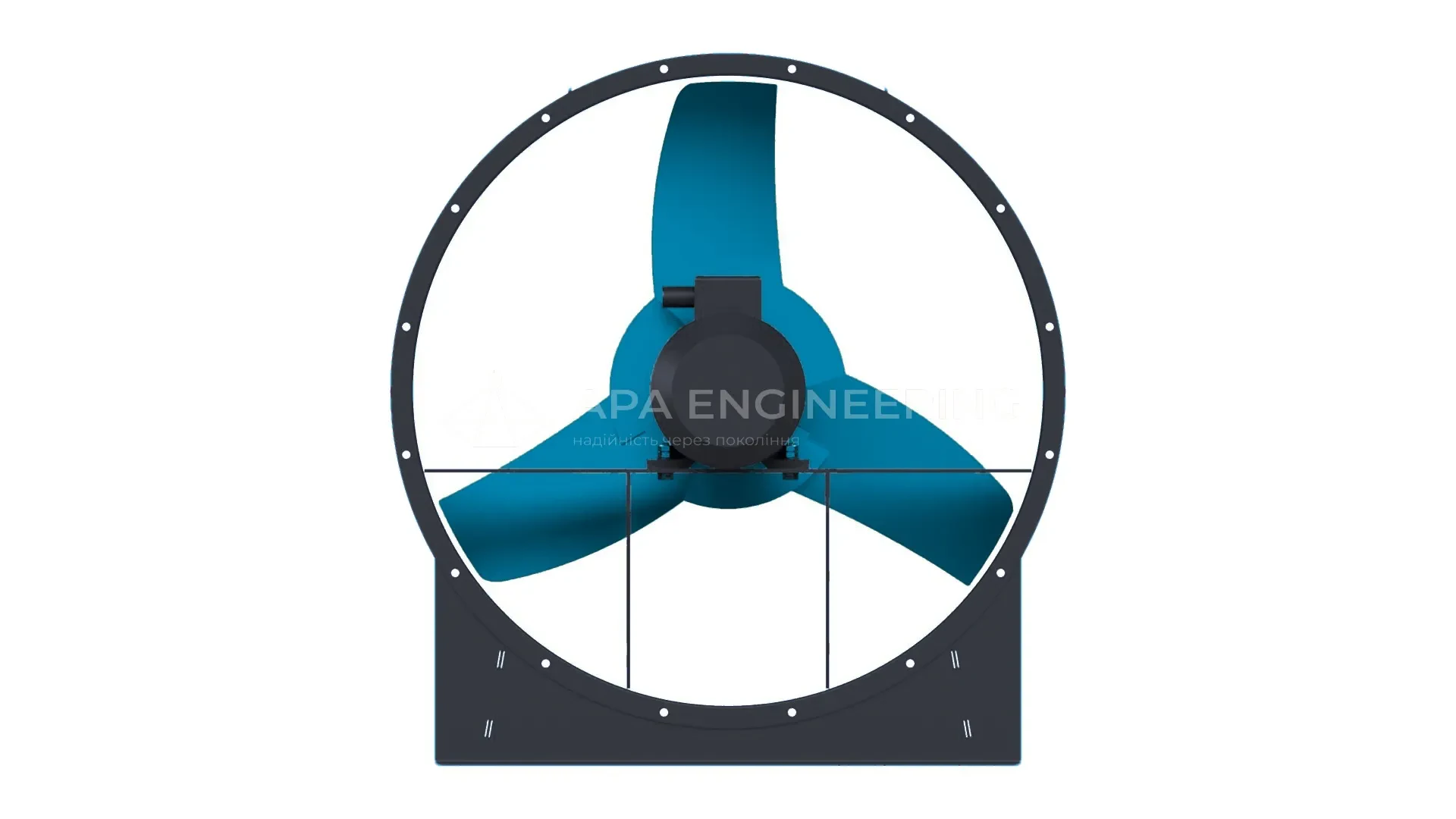

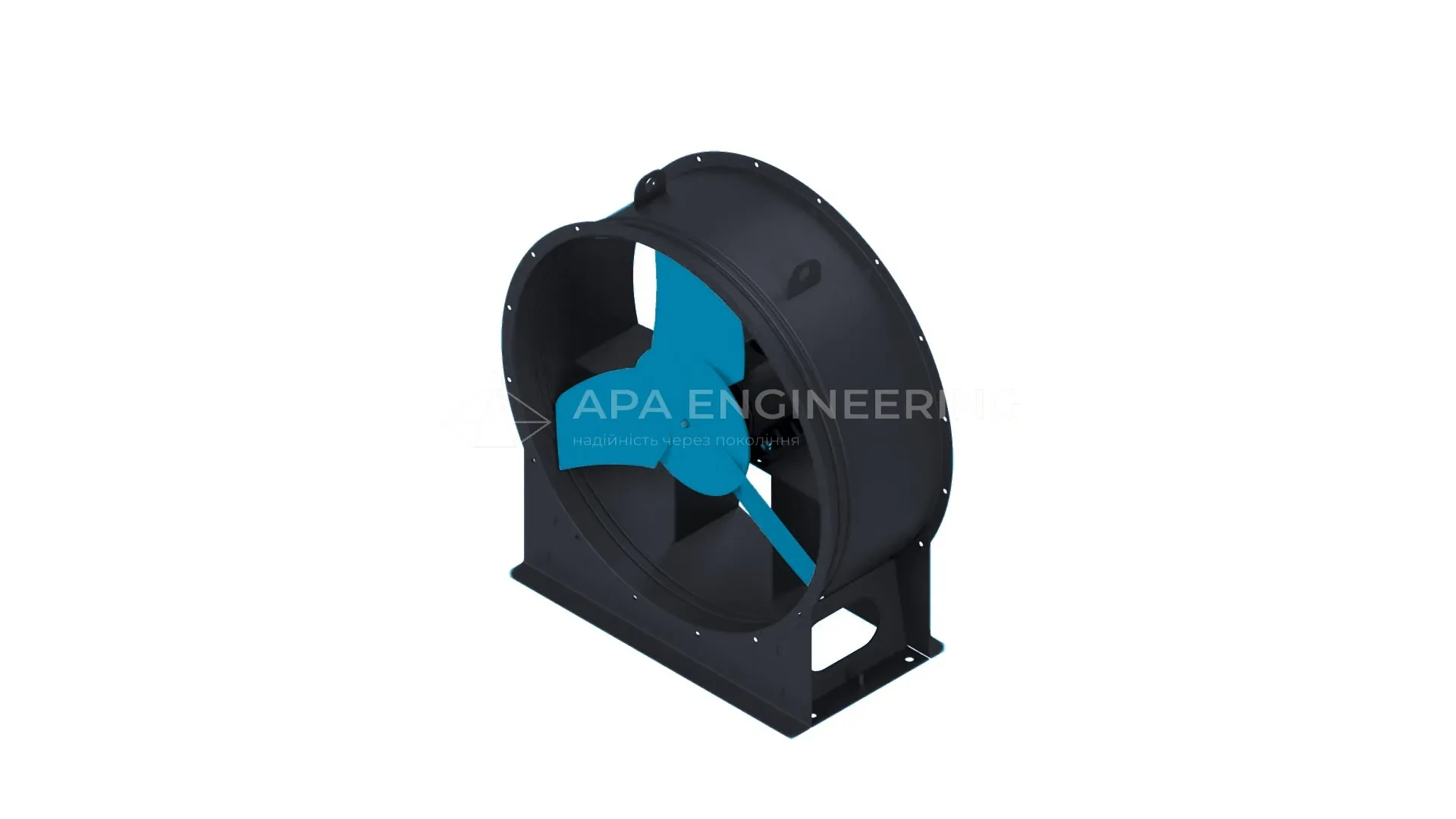

ВО 06-300 №8
Варіанти комплектації електродвигуном
| Технічні параметри ВО 06-300 №8 | |||||
|---|---|---|---|---|---|
| Найменування | Продуктивність м³/год | Тиск Па | Об./хв | Ціна | |
| ВО 06-300 №8 з ел.двигуном 0.75 кВт 1000 об./хв | 11500 | 105 | 1000 | 16 233,00 ₴ | |
| ВО 06-300 №8 з ел.двигуном 1.10 кВт 1000 об./хв | 12000 | 95 | 1000 | 16 813,00 ₴ | |
| ВО 06-300 №8 з ел.двигуном 3.00 кВт 1500 об./хв | 18000 | 230 | 1500 | 20 989,00 ₴ | |
| Технічні параметри ВО 06-300 №8 | |
|---|---|
| ВО 06-300 №8 з ел.двигуном 0.75 кВт 1000 об./хв | |
| Артикул | ВО0630080756 |
| Продуктивність | 11500 |
| Тиск | 105 |
| Об./хв | 1000 |
| Ціна |
16 233,00 ₴
|
| ВО 06-300 №8 з ел.двигуном 1.10 кВт 1000 об./хв | |
| Артикул | ВО063008116 |
| Продуктивність | 12000 |
| Тиск | 95 |
| Об./хв | 1000 |
| Ціна |
16 813,00 ₴
|
| ВО 06-300 №8 з ел.двигуном 3.00 кВт 1500 об./хв | |
| Артикул | ВО06300834 |
| Продуктивність | 18000 |
| Тиск | 230 |
| Об./хв | 1500 |
| Ціна |
20 989,00 ₴
|
Характеристики ВО 06-300 №8
У сучасній промисловості забезпечення стабільного повітрообміну є базовим інженерним завданням, яке не допускає компромісів щодо якості комплектуючих. Осьовий вентилятор низького тиску ВО 06-300, який серійно випускає полтавський завод «АПА Інжиніринг», розроблений для роботи в найскладніших умовах експлуатації. Спираючись на розрахунково-експериментальну базу власного конструкторського бюро, наші фахівці суттєво вдосконалили класичну аксіальну конструкцію. У результаті створено надійний та енергоефективний агрегат, здатний працювати в режимі тривалих інтенсивних навантажень без втрати продуктивності.
Характеристики осьового вентилятора ВО 06-300 №8
Основні характеристики
- вентилятор осьовий (аксіальний) низького тиску;
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - фарбування вентилятора - порошкове;
- виконання 1 - праве обертання,
виконання 2 - ліве обертання; - діаметр крильчатки 800 мм;
- кількість лопаток крильчатки 3 шт.;
- комплектація електродвигунами потужністю 0,55 ... 4 кВт;
- продуктивність 11950 ... 28000 м³/год;
- робочий тиск 58 ... 220 Па;
- температура робочого середовища -40 ...+40°С;
- напруга мережі 380 В;
- гарантія 2 роки.
Застосування і аналоги осьових вентиляторів ВО 06-300 №8
ВО 06-300 8 відносяться до серії осьових вентиляторів низького тиску. Їх застосовують:
- у системах вентиляції, кондиціонування і опалення приміщень;
- у різних технологічних процесах виробничих підприємств (сушильні, морозильні, фарбувальні камери і т.д.);
- у більшості інших випадків, коли немає потреби у високому напорі повітряного потоку.
На заводі АПА ІНЖИНІРИНГ даний вентилятор виготовляється у відповідності з ТУ У 29.2-36342124-01-2017. Він відповідає усім необхідним стандартам ДСТУ (ГОСТ). Завдяки сучасному виробничому обладнанню заводу АПА ІНЖИНІРИНГ по технічним параметрам, якості і надійності ВО 06-300 №8 являється більш сучасним аніж аналоги, что робились і ще робляться на деяких заводах в Україні.
Найбільш поширені варіанти найменувань моделі серед виробників вентиляційного обладнання України:
- ВО 06-300 №8 (ВО 06-300 8, ВО 06-300-8, ВО 06 300 8)
- В 06-300-8 (В 06-300 8, В 06 300 8)
- ВО 12-290 №8 (ВО 12-290 8, ВО 12-290-8, ВО 12 290 8)
- ВО 13-290 №8 (ВО 13-290 8, ВО 13-290-8, ВО 13 290 8)
- ВО 13-300 №8 (ВО 13-300 8, ВО 13-300-8, ВО 13 300 8)
- ВО 13-320 №8 (ВО 13-320 8, ВО 13-320-8, ВО 13 320 8)
- ВО 14-320 №8 (ВО 14-320 8, ВО 14-320-8, ВО 14 320 8)
Варіанти виконання вентилятора ВО 06-300 №8
Виконання 1 (праве обертання)
Виконання 2 (ліве обертання)
Як визначити виконання і напрям обертання
Виконання осьового вентилятора відповідає напряму обертання крильчатки і визначається З БОКУ ЕЛЕКТРОДВИГУНА:
- обертання ПРАВЕ - якщо крильчатка обертається ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо крильчатка обертається ПРОТИ годинникової стрілки
Особливість виконань
Функціональна відмінність виконань 1 і 2 полягає в тому, що напрям потоку повітря по відношенню до електродвигуна буде різним:
- виконання 1 - повітряний потік направлений від крильчатки до двигуна
- виконання 2 - повітряний потік направлений від двигуна до крильчатки
Виготовлення ВО 06-300 №8
Виконання №1 далеко не популярне і тому виготовляється ПІД ЗАМОВЛЕННЯ. Для коректної реалізації такого замовлення Ви повинні обов'язково повідомити менеджера.
Найбільш затребуваним являється виконання №2. Тому для осьових вентиляторів ВО-06-300-8 воно прийняте за базове.
Технічні параметри ВО 06-300 №8
| Осьовий вентилятор | Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВО 06-300 №8 | АІР80В8 | 0,55 | 750 | 11 950 | 58 | 62,8 | 430max×890×890 |
| АІР80А6 | 0,75 | 1 000 | 16 500 | 85 | 62,0 | ||
| АІР80В6 | 1,1 | 1 000 | 17 200 | 95 | 64,0 | ||
| АІР100S4 | 3 | 1 500 | 23 500 | 215 | 70,2 | ||
| АІР100L4 | 4 | 1 500 | 28 000 | 220 | 79,0 | ||
Конструктивні особливості ВО 06-300 №8
Вузли вентилятора ВО 06-300 №8
- Корпус вентилятора ВО 06-300 №8 Корпус металевий, зварний, циліндричної форми. По краях має приєднувальні фланці. Для пружності і стійкості до деформацій на корпусі прокатані хвилеподібні ребра жорсткості. Фарбування - порошкове, що гарантує високу корозійну стійкість металу.
- Крильчатка вентилятора ВО 06-300 №8 Крильчатка металева, зварна, правого або лівого обертання. Має 3 лопатки. Насаджується безпосередньо на вал електродвигуна. Динамічно збалансована. Діаметр крильчатки 800 мм. Фарбування порошкове.
- Крильчатка вентилятора ВО 06-300 №8 РЕВЕРС (під замовлення) Виготовляється для вентиляторів, від яких вимагається працювати як в режимі притоку повітря, так і в режимі витяжки (приточна і витяжна вентиляція). Реверсивна крильчатка для ВО 06-300 №8 складається із 6 лопаток. Із них 3 штуки загнуті в один бік, інші 3 - у протилежний бік. Розміщені почергово. У кожному із 2-х режимів працюють 3 лопатки. Інші 3 "гладять" повітря.
- Електродвигун АІР для осьовика ВО 06-300 №8 Встановлюється на спеціальній монтажній пластині. Для комплектації ВО 06-300 8 підходять двигуни потужністю 0,55 кВт з частотою обертання 750 об/хв, 0,75 та 1,1 кВт з частотою 1000 об/хв, 3 та 4 кВт з частотою 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВО 06-300 №8
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпуса и крильчатки
- Вуглецева сталь Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.
- Різнорідні метали Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші.
- Алюмінієві сплави Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Осьовий вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Переваги наших промислових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування крильчатки
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Габаритні та приєднувальні розміри осьового вентилятора ВО 06-300 №8
Креслення схеми виконання №2 (№1)
Осьовий вентилятор ВО 06-300 №8 – ефективність і довговічність від заводу АПА ІНЖИНІРИНГ
Осьовий вентилятор низького тиску ВО 06-300 №8 (виконання 2) – один із надійних і затребуваних вентиляторів на ринку України. Модельний ряд включає всі необхідні типорозміри для організації систем вентиляції різної складності. Висока якість виготовлення, оптимальна ціна, відповідність стандартам ГОСТ, ДСТУ та ISO, а також перевірена випробуваннями надійність роблять вентилятори АПА ІНЖИНІРИНГ вибором професіоналів і постійних клієнтів.
Чому обирають ВО 06-300 №8 від АПА ІНЖИНІРИНГ:
- Електродвигуни преміальної якості;
- Ідеально відбалансована крильчатка;
- Покращені показники продуктивності та ККД;
- Покриття порошково-полімерною фарбою;
- Після випробувань – підтвердження Відділу Технічного Контролю (ВТК);
- Поставляються з паспортом та докладною інструкцією для експлуатації, транспортування та зберігання;
- Гарантія на 2 роки.
Серія ВО 06-300 №8 постачається як на внутрішній ринок України, так і на експорт – до Казахстану, Туркменістану, Грузії та Молдови. Наші фахівці допомагають з оформленням митних документів і доставкою.
Популярні моделі завжди в наявності на складі, тож придбати ВО 06-300 №8 можна швидко та зручно: заповніть форму замовлення на сайті, зателефонуйте +380 (98) 765 43 21 або надішліть запит на apa.eng.info@gmail.com. Наші менеджери оперативно опрацюють замовлення та нададуть консультацію.
АПА ІНЖИНІРИНГ пропонує найвигідніші умови: доступна ціна, наявність на складі, швидке виготовлення та доставка по Україні, зручні умови оплати. Для постійних клієнтів діють оптові ціни та накопичувальні знижки.
Ми цінуємо Ваш вибір і гарантуємо найвищу якість вентиляційного обладнання.
